Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

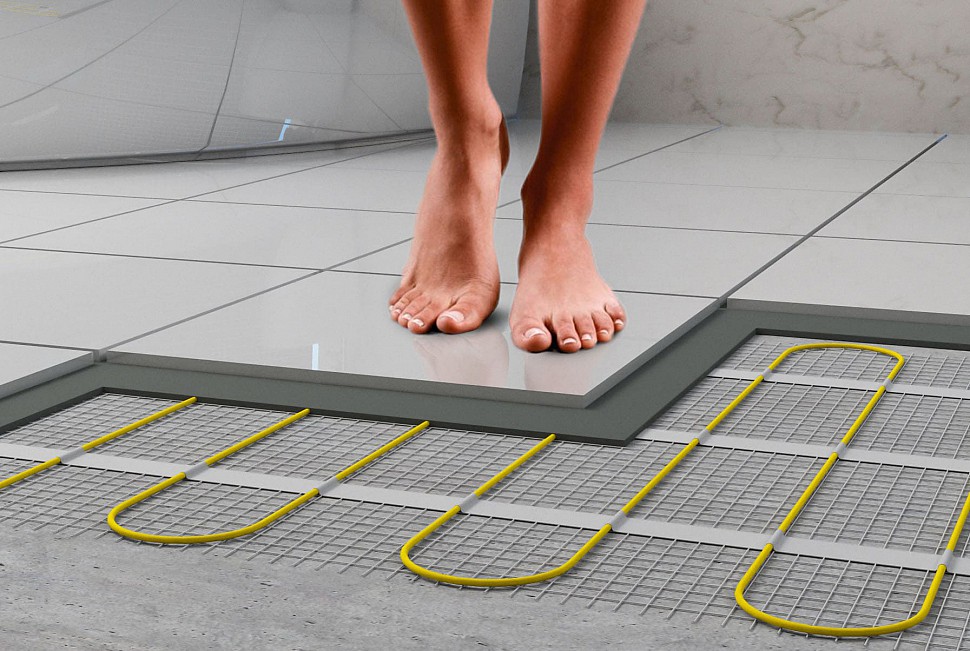

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.

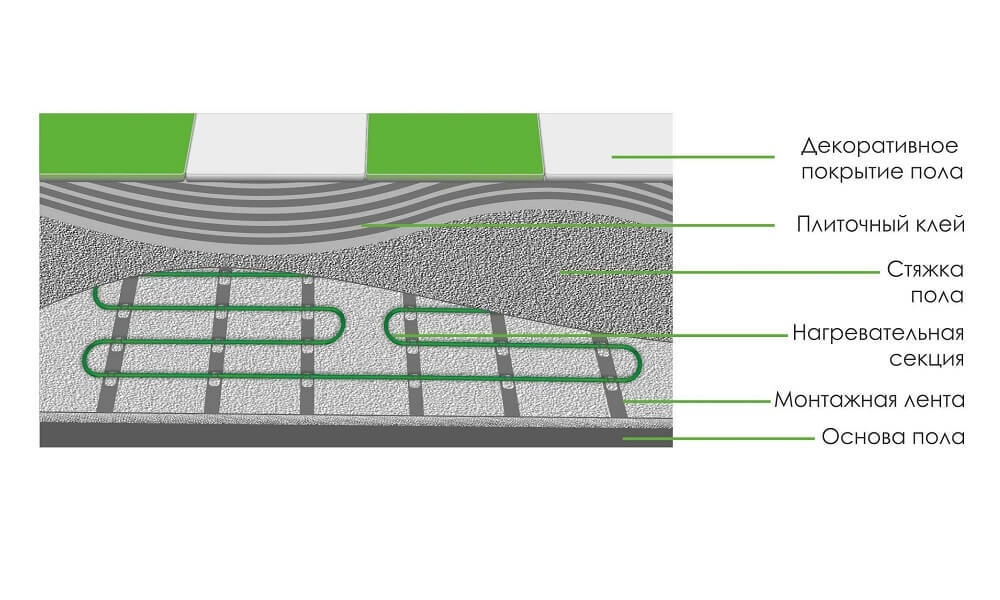

  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Технология монтажа кабельного теплого пола своими руками

Монтаж кабельного теплого пола.

Смотрите это видео на YouTube

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

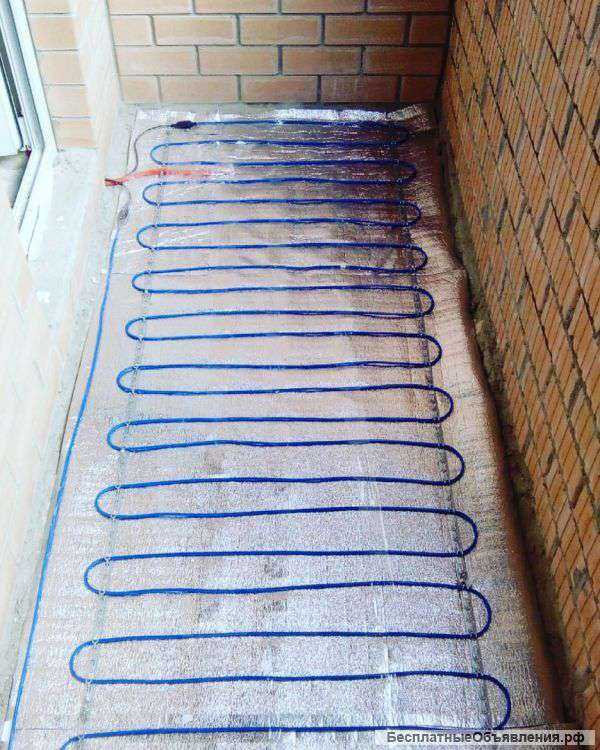

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

• Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.

• Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.

• Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

• Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
  Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.

• Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.

• Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Монтаж Thermo Thermomat

Смотрите это видео на YouTube

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

• Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

• Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

• Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

• Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

• Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

•  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

•  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
   Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Смотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

• Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

• Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

• Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
  Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

• Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

• Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

1. Нельзя укорачивать нагревательный элемент;
2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?

Смотрите это видео на YouTube

Монтаж теплого пола, как установить теплый пол

Главная » Монтаж тёплого пола

Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.

Электрические полы

• Перед тем, как установить кабельный электрический теплый пол , необходимо очистить, а при необходимости, выровнять поверхность.

• После этого укладываетеся теплоизоляция.
• На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)
• Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.
• После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).
• Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку — для того, чтобы была возможность замены датчика)
• Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.
• Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.
• Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.

Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.

Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.

Электро-водяной теплый пол

Процесс монтажа электро-водяного теплого пола

больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.

Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .

Инфракрасный пол

Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос.

Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными,  а также простота укладки.

Монтаж инфракрасного теплого пола видео



Вернуться на главную

Электрический подогрев пола — Как установить теплый пол

Холодным зимним утром вы заползаете в ванную. Но вас встречает не холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль установить систему обогрева пола.

Доступны различные системы обогрева пола. Некоторые используют горячую воду, которая проходит через гибкую трубку. Это можно использовать при укладке новых полов, а также вариант, когда напольное покрытие уже установлено, но есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола. Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточное количество горячей воды.

Другим вариантом является система лучистого обогрева, использующая электричество. Их проще установить, чем водяные системы, и они дешевле, их стоимость составляет около 70 долларов за секцию размером 3 фута на 20 футов без термостата. Системы обычно состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который укладывается между черновым полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы рассмотрим здесь. Теплый пол также можно использовать с некоторыми деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Измерьте комнату и сделайте набросок. Определите, где вы хотите разместить нагревательные кабели в помещении. Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, джакузи или унитазом или даже упираться в них. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом теплого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Укладка подложки

SunTouch

Укладка цементной подложки на черный пол, как при обычной укладке плитки. (В этой статье объясняется, как его резать.) Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение фанеры может привести к растрескиванию раствора. Приклейте опорную доску к основанию с помощью жидкого раствора. Нанесите на раствор зубчатым шпателем 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1/4-дюймовыми шурупами для цементной плиты, которые устойчивы к коррозии и имеют головки, расположенные заподлицо с поверхностью цементной плиты. Вверните винт примерно через каждые 8 ​​дюймов. Держите цементную плиту на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, заклейте швы сетчатой ​​лентой для цементной плиты, затем распределите поверх тонко застывший раствор с помощью широкого шпателя или плоской кельмы. Это дает вам плоскую поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный мат на полу. Поместите коврик так, чтобы кабельное соединение было рядом со стеной, где будет располагаться термостат. Некоторые коврики снабжены двусторонним скотчем, чтобы их можно было приклеить к полу. В противном случае используйте ручной степлер, чтобы прикрепить коврик на место. Крайне осторожно скрепляйте только пластиковую часть. Не скрепляйте кабели. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами. Убедитесь, что кабель лежит ровно и не перекрывается.

Запускайте электроэнергию

Если вы не чувствуете себя комфортно при работе с электричеством, вам нужно вызвать профессионала для этой части работы. Для небольшого помещения можно подключиться к существующей цепи для питания пола с подогревом. В контуре не должно быть освещения, вытяжного вентилятора или водоворотного насоса. Нагревательный кабель должен иметь защиту GFCI. В большинстве случаев вам потребуется запустить новую цепь с помощью выключателя на 15 или 20 ампер. Установите контур, затем установите термостат, включающий теплый пол. Подсоедините термостат к напольному кабелю.

Укладка плитки

SunTouch

Осталось установить плитку. Эта история предлагает пошаговые инструкции для качественной работы с плиткой. Укладка плитки на систему лучистого пола ничем не отличается от укладки на цементную плиту без системы пола. Вы просто наносите раствор на нагревательный мат, а затем кладете плитку. Просто будьте осторожны, чтобы шпатель не зацепил и не потянул сетку или не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь в полу и покрыть его плиткой. Датчик отключает обогрев, когда пол достигает запрограммированной температуры.

Подождите месяц

Вам не терпится включить отопление, но вам придется ждать 28 дней. Это связано с тем, что раствор должен сначала полностью затвердеть. По истечении периода ожидания включите отопление, снимите обувь и вознаградите свои ноги комфортным теплом.

Все-в-одном

Другим вариантом является установка автономной системы, такой как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и теплоизлучающая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно на балку пола. Warmboard-R — это более тонкая панель меньшего размера, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается поверх существующего чернового пола или плиты, но также используется в стенах или потолках, когда исходные полы должны остаться нетронутыми.

С такой системой, как Warmboard, ждать не приходится, и как только ваш пол уложен, вы готовы к работе. Стоимость выше, но экономия времени и преимущества в производительности интегрированной системы могут того стоить.

Электрические системы обогрева полов

DCM-PRO

Электрический теплый пол DCM-PRO сочетает в себе нагревательный кабель DCM-PRO, мембрану DCM-PRO и термостат 6iE Smart WiFi. Мембрана DCM-PRO — это мембрана с самым высоким рейтингом защиты от разрушения для напольного отопления.

Просмотр продукта ➝

StickyMat

Коврик для электрического теплого пола с самоклеящимся клеем для максимально быстрой укладки. Самый низкий профиль кабеля делает напольный коврик с подогревом Warmup идеальным для больших открытых помещений и площадок правильной формы.

Просмотр продукта ➝

Foil Heater

FOIL представляет собой электрическую систему обогрева пола, идеально подходящую для подогрева ковров, ламината, инженерной древесины и других плавающих напольных покрытий. Простой в установке нагреватель из фольги обеспечивает стабильное и равномерное распределение тепла.

Просмотр продукта ➝

Loose Wire

Кабель DCM-PRO может быть установлен как Loose Wire с фиксирующими полосками. Это гибкий вариант для помещений неправильной формы, помещений с большим количеством стационарных приспособлений или прибитых деревянных конструкций. Его можно легко маневрировать вокруг комнатных светильников и углов.

Просмотр продукта ➝

Кабель In-Slab

Кабельная система In-Slab предназначена для установки в бетонную плиту толщиной от 2 до 4 дюймов (от 50 мм до 100 мм). Если изоляция отсутствует или находится под бетонным основанием толщиной более 4 дюймов (100 мм), необходимо использовать изоляционные плиты для обеспечения оптимального времени прогрева.

Просмотр продукта ➝

Электрические нагревательные маты

Электрические нагревательные маты идеально подходят для проектов реконструкции, предлагая низкопрофильное решение для обогрева и быстрое время установки. Во всех электрических напольных обогревателях Warmup используются сверхтонкие нагревательные элементы, одобренные BEAB, VDE или FIMKO, для быстрого, но мягкого нагрева поверхности пола. Есть два основных мата электрического подогрева пола Warmup; StickyMat и нагреватель фольги.

Система StickyMat

Разминка Нагревательный мат StickyMat представляет собой сверхтонкую электрическую систему обогрева пола, которая не поднимает уровень пола и имеет форму предварительно проложенных кабелей, прикрепленных к липкой сетчатой ​​основе. Нагревательный мат StickyMat имеет мощность 14 Вт/фут².

Фольгированный нагреватель

Фольгированный нагреватель компании Warmup предназначен для укладки под деревянные и ламинированные полы или под мягкие и эластичные напольные покрытия, такие как ковры, винил и другие плавающие напольные покрытия. Система Foil Heater особенно подходит для больших площадей правильной формы. Алюминиевая фольга нагревателя фольги эффективно распределяет тепло, поэтому тепловая мощность нагревателя фольги 12 Вт/фут² достаточна для большинства потребностей в обогреве.

Электрические нагревательные кабели

Греющие кабели представляют собой гибкое решение для электрического обогрева пола в помещениях неправильной формы или в помещениях с множеством неподвижных объектов.

Нагревательные кабели Warmup поставляются без мембраны и специально разработаны для помещений с большим количеством фитингов или помещений неправильной формы при установке напольного отопления.

Внутриплитная кабельная система

Внутриплитная кабельная система Warmup предназначена для укладки в бетонную стяжку толщиной 2-6 дюймов. In-Slab Heater подходит практически для любой отделки пола и, в частности, там, где напольное покрытие (дерево, ковер, винил) может время от времени заменяться.

Система разъединения с подогревом DCM-PRO

Система DCM-PRO — это новейшая инновация от Warmup, в которой нагревательный кабель вставляется и внедряется в выступы мата; позволяет быструю установку и более контролируемую тепловую мощность. DCM-PRO также обеспечивает отличную защиту вашего напольного покрытия, в частности, предотвращает растрескивание плитки от сезонных перепадов температуры в основании. Тепловая мощность этой системы зависит от того, как вы решите разместить нагревательный кабель.

Кабель DCM-PRO можно монтировать как Loose Wire с фиксирующими полосками. Это гибкий вариант для помещений неправильной формы, помещений с большим количеством стационарных приспособлений или прибитых деревянных конструкций. Его можно легко маневрировать вокруг комнатных светильников и углов.

Сравнение систем прогрева

Для упрощения спецификации мы составили таблицу сравнения систем прогрева. Найдите желаемый материал для пола или предпочитаемые функции с левой стороны, чтобы найти продукт, наиболее подходящий для ваших нужд.

Окончательное напольное покрытие

	Нагревательный мат (DMW)	Нагревательный кабель и мембрана (DCM-PRO)	Фольга	Кабель Inslab (WODH)
Ламинат или плавающая древесина	✖	✖	✔	✖
Клей для твердой древесины	✔	✔	✖	✖
Прибитая гвоздями твердая древесина	✖	✔	✖	✖
Ковер	✖	✖	✔	✖
Плитка	✔	✔	✖	✖
Винил, LVT или LVP	✔	✔	✖	✖

Преимущества

Воспользуйтесь приведенной ниже таблицей, чтобы найти систему лучистого обогрева пола, которая наилучшим образом соответствует вашим требованиям.

	Нагревательный мат (DMW)	Нагревательный кабель и мембрана (DCM-PRO)	Фольга	Кабель Inslab (WODH)
Низкий профиль	✔	✔	✔	✔
Простота установки	✔	✔	✔	✔
Выравниватель не требуется (сухая установка)	✖	✖	✔	✖
Первичный источник тепла	✔	✔	✖	✔
Подходит для мембран с защитой от разрушения	✖	✔	✖	✖
Гарантия	Срок службы	Срок службы	10 лет	10 лет

Изоляция

При обогреве бетонной плиты компания Warmup рекомендует использовать изоляционные плиты Warmup для повышения эффективности.
