Установка двойной розетки: Как поставить и подключить двойную розетку в один подрозетник

Как подключить двойную розетку — выбор, устройство, схема подключения

В квартире обычно есть достаточно свободных розеток, но зачастую получается так, что в одну из них надо включить как минимум два устройства. Решение проблемы очень простое, если заранее озаботиться тем, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, параллельно расшатывающих контакты одиночных розеток.

Содержание

• Что собой представляют двойная или тройная розетки
• Почему именно двойная розетка
  • На что рассчитана среднестатистическая розетка
  • Мощность бытовых электроприборов
• Установка двойных и тройных розеток
• Двойные и тройные розетки, набранные из ординарных
• Что лучше выбрать

Что собой представляют двойная или тройная розетки



Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками.

Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

силовая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

• 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет.

Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них.

Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Схема подключения двойной розетки с заземлением и без земли

• Статья
• Видео

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика» знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

Накладной корпус

Скрытый монтаж

Использование шлейфа

Похожий материал:

• Как сделать заземление в частном доме своими руками
• Способы соединения проводов в распределительной коробке
• Как найти короткое замыкание в проводке

Накладной корпус

Скрытый монтаж

Использование шлейфа

Как легко установить розетку USB

Сколько раз вы бегали по дому в поисках штекера адаптера USB? Вам приходится отключать другие зарядные устройства или прикроватные лампы, чтобы зарядить телефон ночью? Вам надоело спорить с отпрысками/партнерами о том, куда делись ваши зарядные устройства? Что ж, сегодня у нас есть решение — оно дешевое, простое, и вы будете удивляться, что же вы делали без него…

Двойные розетки с USB-зарядными устройствами за последние несколько лет стали очень популярными, главным образом потому, что они такие простые. подходит и может заменить существующие двойные розетки без каких-либо проблем. Они точно такого же размера, и их можно купить в большинстве магазинов DIY и электрических розеток.

Требуется определенная степень уверенности, но если вы выполните эти четыре шага, вы быстро начнете заряжаться.

1. Выключите сеть

Электричество опасно. Никогда не пытайтесь работать с электрикой, если вы не уверены, что она отключена. Если вы решите заменить розетки в своем доме, я бы порекомендовал вам приобрести тестер розеток — они стоят около 15 фунтов стерлингов и просты в использовании, просто убедитесь, что вы проверили их на своей старой розетке, прежде чем отключать электричество. чтобы вы знали, что они работают.

В вашем доме будет потребительский блок (обычно под лестницей или высоко возле входной двери). Откройте его и загляните внутрь — вы увидите ряд предохранителей или автоматических выключателей. Если ваша электрика правильно установлена ​​и обслуживается, на каждом предохранителе должна быть указана область, которую он охватывает, например, освещение наверху, питание внизу. Выберите правильный предохранитель и переведите его в положение «выключено». Вы можете щелкнуть главным выключателем и выключить все, чтобы быть уверенным, но вы сбросите все свои часы, если сделаете это. Убедитесь, что ваш тестер розеток не показывает питание, и вы готовы к работе.

2. Достаньте старый

Для этого вам понадобится маленькая плоская отвертка. На передней панели существующей розетки вы увидите два винта — по одному с каждой стороны. Они прикрепляют вашу розетку к коробке внутри стены. Осторожно отвинтите оба из них и осторожно потяните гнездо вперед. Вам понадобится достаточная слабина проводов сзади, чтобы иметь возможность полностью перевернуть розетку вниз, чтобы была доступна задняя поверхность (если вы не можете, остановитесь здесь, закрутите все обратно и обратитесь к профессионалу для выполнения этой работы).

Если ваша проводка до 2004 года, внутри вы найдете провода красного, черного и желто-зеленого цвета в полоску. Если ваша проводка после 2004 года, они будут коричневыми, синими и полосатыми в зелено-желтую полоску. Красный и коричневый провода находятся под напряжением, обозначены буквой «L» на розетке, черный и синий — нейтральны, обозначены буквой «N», а зеленый и желтый провода — заземление, обозначены либо буквой «E», либо тремя вертикальными линиями. . Используя маленькую отвертку, разъедините соединения этих проводов и снимите старую розетку.

3. С новым

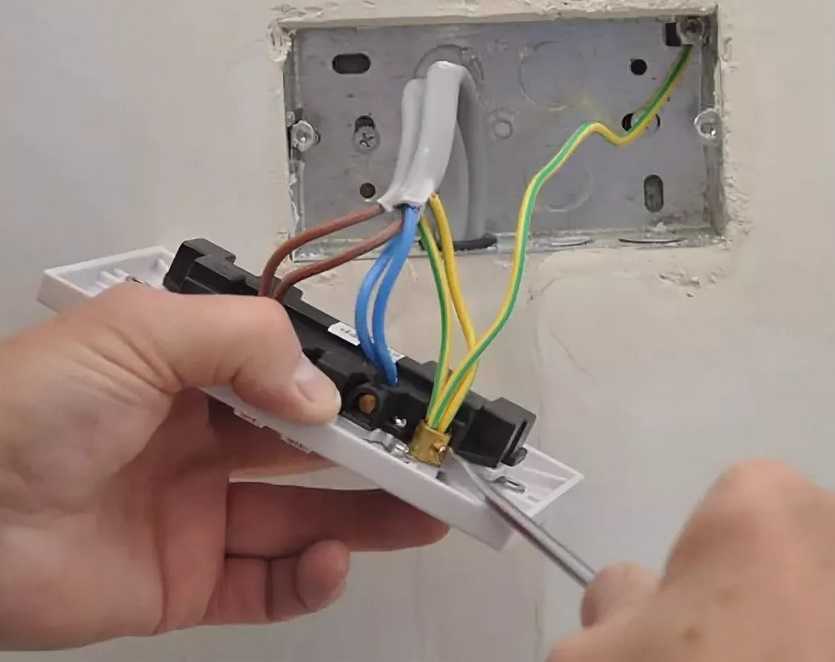

Распакуйте новую двойную розетку. Задняя панель, скорее всего, будет отличаться от вашей старой розетки, но даже если она похожа, обязательно отметьте, какие разъемы являются активными, заземленными и нейтральными — жизненно важно правильно подключить новую розетку.

Открытые медные концы вашей проводки необходимо отрезать, так как они были ослаблены при затягивании в старую розетку. Для этого используйте бокорез — он доступен на Amazon примерно за 6 фунтов стерлингов, если у вас его еще нет. Обнажите около 5 мм меди на каждом проводе, сняв цветную оболочку с помощью бокорезов. Будьте осторожны — вам нужно разрезать только пластиковую оболочку, а НЕ провод внутри.

Перед окончательным подключением с помощью маленькой отвертки убедитесь, что винты клемм полностью открыты. Вставьте провод (провода) в соответствующую клемму, пока ни один из медных проводов не будет оголен, и затяните отверткой. Они должны быть надежно закреплены, но будьте осторожны — если вы затянете слишком сильно, вы можете перерезать медный провод. После того, как все ваши провода подключены, проведите последнюю проверку — помните, что коричневый или красный — это напряжение, синий или черный — это нейтраль, а зеленые и желтые полосы — это земля.

Затем вставьте новую розетку на место, стараясь не зажать провода между розеткой и коробкой. Либо используйте старые винты, которые вы выкрутили изначально, либо винты, прилагаемые к вашей новой розетке (они обычно находятся на задней поверхности розетки, чтобы привинтить переднюю часть розетки на место). Если у вас есть небольшой спиртовой уровень, вы можете использовать его, чтобы проверить, что все ровно, но еще раз, будьте осторожны, не затягивайте винты слишком сильно — вы не хотите треснуть пластиковый корпус вашей новой розетки на последнем препятствии.

4. Включите его снова

Вернитесь к своему потребительскому блоку и снова включите предохранитель или предохранители. Он должен оставаться включенным — если он сразу отключится, вернитесь и проверьте свои подключения к розетке.

Когда питание снова будет включено, проверьте правильность работы розетки с помощью тестера розеток (если вы попытаетесь проверить, подключив лампу, вы можете пропустить некоторые неисправности, даже если лампа загорится). Вот и все! Заряжайте устройства в любое время, не ища переходников для розеток, а затем рассказывайте своим друзьям, насколько они полезны!

Если вы застряли, обратитесь к нашей команде в BCG Electrical. Мы радуем наших клиентов оперативными, надежными и профессиональными электротехническими услугами с 2004 года. Мы являемся выбором номер один в Хэмпшире для электротехнических услуг в бытовом, коммерческом и промышленном секторах.

Свяжитесь с нами сегодня, позвонив нам по телефону 01329 281238 или написав нам напрямую по электронной почте info@bcgelectrical. com

Crownstone | Установка за двойной розеткой

Общие инструкции по установке можно найти на странице Установка. Приведенные ниже инструкции пошагово проведут вас через процесс установки Crownstone за двойной розеткой .

Crownstone включает обе розетки одновременно. Чтобы иметь возможность переключать розетки по отдельности, за каждой отдельной розеткой должен быть помещен Crownstone, и это невозможно, как описано. При подключении дважды необходимо следовать инструкции для одиночной розетки.

Шаг 1: Перед установкой встроенных кронстоунов отключите питание в блоке предохранителей .

Шаг 2: Снимите крышку с розетки. Это можно сделать, ослабив винт в середине гнезда.

Шаг 3: Отключите металлическую раму от розетки. Это можно сделать, ослабив винты слева и справа.

Шаг 4: Отсоедините провода. Держите их, хотя бы ту желто-зеленую, что закольцевали из одной розетки в другую.

Шаг 5: Снимите металлическую рамку с другого выхода. Это можно сделать снова, ослабив винты слева и справа. Снова отсоедините провода.

Шаг 6: Возьмите два сварочных колпачка с 3 входами в каждом.

Шаг 7: Вот как будут размещены сварочные колпачки и коронный камень. Согните заранее входящие провода по верху.

Шаг 8: Отрежьте две короткие синие и две короткие коричневые нитки примерно 10-15 см. Отрежьте одну длинную синюю и одну длинную коричневую нить примерно 20-25 см.

Шаг 9: Зачистите все провода примерно на 9 мм с каждой стороны.

Шаг 10: Подключите короткий коричневый провод к «выходу/фазе». Подключите короткий синий провод к «out/N» нейтрали.

Шаг 11: Вставьте новый короткий коричневый провод «в линию». Вставьте новый короткий синий провод в «in/N». Вставьте другие концы этих проводов в две крышки сращивания, по одному проводу на каждую крышку сращивания. Это связано с тем, что один из колпачков для сращивания предназначен для соединения синих (фазных) проводов, а другой — для соединения коричневых (нейтральных) проводов.

Шаг 12: Вид сбоку, показывающий, как подключать провода.

Шаг 13: Вставьте коронный камень и сварочные колпачки в заднюю коробку.

Шаг 14: Из проводов, выходящих из стены, вставьте коричневый (фазный) провод в колпачок с другим коричневым проводом. Вставьте другой синий (нейтральный) провод в колпачок с синим проводом. Цвет за цветом.

Шаг 15: Теперь вы также можете вставить длинные провода в сварочные колпачки (опять же цвет за цветом). Вставьте их в промежуточное соединение между коробками скрытого монтажа.

Шаг 16: Вставьте короткие коричневый и синий провода обратно в розетку. Также подключите желто-зеленый провод заземления. Вставьте еще один желто-зеленый провод в сквозное отверстие.
