Как добавить розетку в квартире самостоятельно

Содержание

1. Как добавить розетку в квартире
2. Как разместить кабель и розетку на стене
3. Скрытая проводка и встраиваемая розетка
4. Открытая проводка и накладные розетки
5. Как добавить розетку в квартире со стенами из гипсокартона
6. Как выбрать розетку
7. Конструкция и предназначение розеток
8. Выбираем розетку по способу монтажа
9. Выбор кабеля
10. Материал и диаметр сечения кабеля
11. Подключение от уже имеющейся розетки
12. Расчет суммарной нагрузки
13. Подключение от распределительной коробки
14. Пример расчета суммарной нагрузки
15. Прямое подключение от главного распределительного щитка
16. Преимущества подключения от главного распределительного щитка
17. Общие правила
18. Помним о безопасности, удобстве и эстетике
19. Порядок монтажа розетки

Довольно часто может сложиться ситуация, когда количества розеток в квартире, или в отдельной комнате, становится недостаточно для использования всех необходимых электроприборов. Приходится использовать удлинители, что создаёт определённые неудобства. Или включать приборы в сеть поочерёдно. Это приводит к большим затратам времени. Неудивительно, что многие люди задаются вопросом: как добавить дополнительную розетку в квартире?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то желательно заменить её целиком. Для этого прокладывают новую проводку уже с необходимым для удобного использования количеством электрических розеток. Данный вариант целесообразно совмещать с проведением капитального ремонта квартиры или частного дома. Поскольку полная замена проводки влечёт за собой нарушение целостности стен, и, соответственно, дальнейшее их восстановление.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.
Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Вариантов проложить проводку множество – все зависит от конкретных условий в квартире. Окончательный выбор, как всегда, за Вами.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

Видео: Как подключить бытовую розетку

Выбор кабеля

Во избежание перегрева проводки и последующего её выхода из строя необходимо соблюдать некоторые требования при выборе кабеля. Для монтажа в квартире используют двухжильный, либо трёхжильный провод. Двухжильный провод состоит из двух жил – нуля и фазы, заземление в этом случае не используется. Трёхжильный провод позволяет выполнить заземление. Выполнение заземления повышает безопасность использования электропроводки, а также снижает риски удара током. Использовать заземление при добавлении розетки в квартире можно только в том случае, когда жила заземления есть на участке, от которого планируется подключение нового участка кабеля.

Двухжильный провод состоит из двух жил – нуля и фазы

Материал и диаметр сечения кабеля

Также при выборе кабеля необходимо учитывать диаметр его сечения и материал их которого он изготовлен. В квартирах и жилых домах по требованиям пожарной безопасности желательно применять медный кабель. Медь по сравнению с алюминием меньше перегревается и выдерживает большие нагрузки. Диаметр кабеля используемого в квартирах может быть от 1,5 до 3 квадратных миллиметров, однако по таблице длительно допустимых токовых нагрузок для электробытовых приборов суммарной мощностью от 2 до 4 кВт целесообразно использовать кабель сечением 2,5 квадратных миллиметра.

Подключение от уже имеющейся розетки

Рассмотрим один из самых простых способов добавить розетку в квартире – подключиться к уже имеющейся розетке. Данный способ предусматривает подключение кабеля к новой дополнительной розетке от другой розетки, уже находящейся в комнате. Такой способ допустимо применять при подключении новой розетки только в случае, когда не планируется использовать электроприборы большой мощности. Как правило, в данном случае подводится кабель сечением 1,5-2 кв. мм, подходящий для использования бытовых электроприборов, мощностью не превышающих 2 кВт. Использование более мощных электроприборов может привести к перегреванию контактов, выходу из строя кабеля и ухудшению качества соединения.

Расчет суммарной нагрузки

В данном случае нагрузку нужно рассчитать таким образом, чтобы в сумме с нагрузкой уже имеющейся розетки, суммарная нагрузка не превышала допустимую для кабеля и других элементов электропроводки, проложенной к данной розетке. То есть данным способом можно подключить одну розетку от другой в случае если суммарная нагрузка обеих розеток не превышает максимальную для данного участка кабеля. Кроме того, в данном случае обязательно нужно помнить о том, что при подключении новой розетки от уже имеющейся, по контактным зажимам первой розетки будет протекать ток равный суммарной нагрузке обеих розеток. Вот почему нельзя допускать, чтобы суммарная нагрузка обеих розеток превышала допустимую величину для одной (первой) розетки.

Допустим, например, что суммарная нагрузка двух розеток равна 20 А, тогда для кабеля сечением 2,5 кв. мм, данная нагрузка будет ниже номинальной. Однако для розетки от которой выполняется подключение, допустимый ток не более 16 А, следовательно данная нагрузка будет чрезмерна и высока вероятность того, что розетка быстро выйдет из строя при одновременном использовании обеих розеток.

Подключение от распределительной коробки

Ещё один способ подключения – подключение дополнительной розетки от ближайшей распределительной коробки. Прежде чем подключать дополнительную розетку от уже имеющейся распределительной коробки нужно убедиться, что участок электрического кабеля, питающий данную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Пример расчета суммарной нагрузки

Например, нам нужно подключить розетку рассчитанную на нагрузку 10 А. К выбранной распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, ведущий от распределительного щитка к выбранной нами распределительной коробке имеет сечение 4 мм кв. Автоматический выключатель, установленный для защиты данного участка сети рассчитан на номинальный ток 16 А.

Если добавить дополнительную розетку, то суммарная нагрузка трех розеток будет равна 24 А. Для провода, по которому поступает питание к данной распределительной коробке от щитка, такая нагрузка допустимая. То есть данный вариант подключения розетки допустим. Однако, нужно понимать, что автоматический выключатель установленный для защиты данного участка сети при повышении нагрузки на данном участке электропроводки необходимо будет заменить с 16 А на 25 А. При этом автоматический выключатель защитит от перегрузки участок проводки. Однако, розетки не защищаются в полной мере, так как номинальный ток для каждой из розеток равен 16 А, а номинальный ток для автоматического выключателя равен 25 А.

Применение светодиодных лент в квартире и доме

Прямое подключение от главного распределительного щитка

Следующий способ предусматривает подключение новой розетки от главного распределительного щитка квартиры. Этот способ актуально использовать для подключения электроприборов высокой мощности. А также, если нагрузочная способность участка электропроводки или всей проводки в квартире в целом не позволяет подключить дополнительную розетку одним из способов предложенных выше.

Преимущества подключения от главного распределительного щитка

Очевидным преимуществом подключения дополнительной розетки от распределительного щитка является высокая надежность. Это обусловлено, в первую очередь, отсутствием промежуточных контактных соединений. Кроме того, данный способ характеризуется высокой степенью защиты. Поскольку для защиты данного участка устанавливается индивидуальный автоматический выключатель, подобранный с учетом всех допустимых параметров для всех элементов данной сети.

Как добавить розетку в квартире понятно. Однако во всех этих случаях нужно соблюдать необходимое сечение кабеля для новой точки. Обычно для питания розеток в квартире выбирается кабель сечением 2,5 мм. кв. Однако, если у Вас в планах есть использование электроприборов высокой мощности (прямым подключением от щитка), то сечения в 2,5 мм.кв. может быть недостаточно. Тогда имеет смысл подобрать кабель большего сечения.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Что делать, если человека ударило током. Первая необходимая помощь пострадавшему человеку

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Розетки удобнее всего размещать на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса. Наиболее актуально размещать по одной розетке на каждые 6 – 8 квадратных метров жилья.

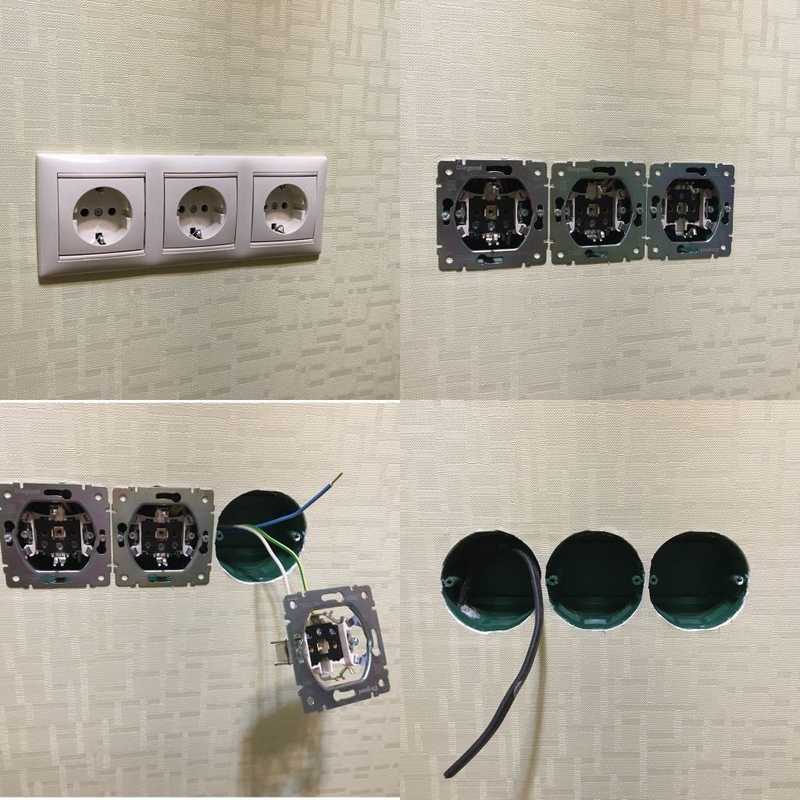

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
2. Демонтировать крышку с розетки.
3. Извлечь прибор, освободив удерживающие контакты.
4. Подключить проводку к новой розетке.
5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
6. Установить новую розетку на место.
7. Выполнить отверстие в крышке для кабеля.
8. Прикрутить крышку на место.
9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.

от другой, уже имеющейся в комнате, и из щитка, а также выбор провода и способ монтажа, инструкция по установке и полезные советы

Если понадобилась дополнительная точка питания, но выполнить капитальный ремонт не наступило время, да и вызвать профессионала не всегда возможно, проблему устраняют самостоятельно. Для этого устанавливают ещё одну розетку от уже существующей, соблюдая некоторые хитрости и советы специалистов. Далее в статье мы расскажем, каким образом можно добавить розетку, а также подробно опишем этапы ее установки.

Содержание

• 1 Особенности добавления другой от уже имеющейся
• 2 Безопасность и инструмент
• 3 Инструкция по установке от существующей
  • 3.1 Разновидности
  • 3.2 Выбор провода
  • 3.3 Последовательное и параллельное подсоединение
    • 3.3.1 Правила последовательного
• 4 Как подключить из щитка?
• 5 Выбор способа монтажа проводки
  • 5. 1 Наружная
  • 5.2 Скрытая
  • 5.3 Комбинированная
    • 5.3.1 Порядок монтажа
    • 5.3.2 Варианты скрытия
• 6 Процесс установки
  • 6.1 Подготовительные работы
  • 6.2 Подсоединение кабеля
  • 6.3 Подключение кабеля
• 7 Полезные советы
• 8 Полезное видео

Особенности добавления другой от уже имеющейся

Преимущества установленной дополнительно розетки:

• удовлетворит основные потребности всех жильцов;
• возиться с переносками и тройниками не придётся;
• сохранит целостность контактов основной точки питания;
• повлечёт незначительные финансовые расходы по сравнению с полной заменой проводки.

Этот метод подключения подразумевает увеличение нагрузки и сопротивления на предыдущие контакты. Обычно подводятся провода с сечением 1,5-2 кв. мм, рассчитанных на работу бытовых приборов, мощностью не более 2 кВт. Подсоединение к последней проводке более мощного устройства увеличит нагрузку и приведёт к:

1. нагреванию контактов;
2. выходу из строя кабеля;
3. образованию вибрации, способной ухудшить качество соединения.

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
3. Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
6. Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
7. Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

Внимание

Монтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни.

Для того, чтобы добавить розетку, потребуются:

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

Для резки стен из бетона и кирпича потребуется перфоратор, для гипсокартонных особое внимание насадка для перфоратора, называемая «коронкой» (как установить розетку в гиспокартоне?).

Для замазывания промежутка между стеной и коробкой понадобятся:

• узкий шпатель;
• ёмкость для строительной смеси;
• грунтовка.

Инструкция по установке от существующей

Решив выполнить установку дополнительной электроточки, изучают правила проведения одной розетки от существующей. Придерживаются рекомендаций опытных электриков.

• Во-первых, определяют, какой будет достаточно.
• Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

Видов розеток существует сотни, различают они по предназначению и конструкции. ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов:

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из:

• колодки;
• защитного корпуса;
• контактов.

Совет

В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются. Приводит это к поломке и возгоранию приборов. Перед установкой подбирают кабель.

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

Учитывают диаметр сечения, материал, из которого он изготовлен. По требованиям пожарной безопасности,

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой.

Важно

Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

, если суммарная нагрузка на сеть от существующей розетки и точки, которую планируют устанавливать, не превышает 10А и 16А. Эти две точки принадлежат к одному узлу питания — это учитывают, перед тем как включить приборы в сеть. Например, если общая нагрузка на сеть обеих розеток составляет 20 А, с учётом сечения кабеля 2,5 кв. мм это норма. Но первая точка при одновременном использовании двух точек не выдержит напряжения и выйдет из строя, так как рассчитана на мощность 16 А.

Как подключить из щитка?

Третий способ используют в случае подключения мощных электронагревательных приборов или если невозможен монтаж дополнительной розетки двумя указанными методами. Представляет собой прямое подключение от распределительного щитка в квартире. Преимущество — в высокой надёжности, безопасности, обусловленной отсутствием интервальных контактных соединений, монтажу индивидуального автоматического выключателя, подходящего для допустимых токов всех составляющих линии электропроводки. При всех способах выбирают необходимое сечение кабеля, подходящее для дополнительной проводки, учитывают количество гнёзд, запитанных от одной линии, общую нагрузку тока.

Совет

Обращаясь к таблице длительно-допустимых токовых нагрузок, выясняют, что для электроприборов, общая мощность которых составляет 2–4 кВт, разрешён кабель с сечением 2,5 кв. мм.

Выбор способа монтажа проводки

Разделяют несколько способов запитаться от розетки для другой точки питания: от наружной части исходной точки с выводом кабеля наружу, снаружи или внутри стены. Работы проводятся по одному принципу:

• Толщина кабеля. Сечение дочернего совпадает с родительским.
• Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
• Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
  1. В первом случае ноль и фаза присоединяются к разным контактам.
  2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
• Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Наружная

Встречается в деревянных домах, интерьерах в стиле ретро. Для безопасности прокладывается под металлическими трубами, чтобы избежать малейшей возможности соприкасания проводки с поверхностью стены. Предусматривает дополнительные слесарные работы. Чтобы не нарушить визуальное восприятие ретро стиля, сохранить стиль, на одной диэлектрической подложке устанавливают дополнительную точку питания рядом с основной. Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину.

Скрытая

1. В стене прорезают канавки — штробы, в них укладывают кабель.
2. Замазывают цементным или гипсовым раствором.
3. Затем переходят к отделочным работам.

Вся проводка оказывается скрытой в стене.

Внимание

Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Комбинированная

Этот метод используется при монтаже дополнительной ячейки и невозможности просверлить стену.

Порядок монтажа

План работ:

1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
2. Снять крышку с основной розетки.
3. Извлечь прибор, ослабив удерживающие контакты.
4. Подсоединить кабель к новой точке.
5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
6. Установить розетку на место.
7. Просверлить отверстие в декоративной крышке для кабеля.
8. Прикрутить крышку.
9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

В зависимости от того, как планируют использовать розетку, выбирают метод крепления.

1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Процесс установки

Перед работами, связанными с электричеством, питание отключается. Для двойного контроля проводку проверяют на наличие тока индикатором.

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

Процесс подключения кабеля к розетке аналогичен предыдущему.

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Полезные советы

1. Для двойной экономии одинарные экземпляры заменяют на двойные или на блоки, состоящие из нескольких точек при условии подключения маломощных приборов (как подключить тройную розетку?).
2. Устанавливая проводку открытого типа, применяют защитный кабель-канал для предохранения от пыли, влаги и механического воздействия.
3. Обращают внимание на штепсели и вилки прибора, который будет подключён к новой точке. Гнёзда и штифты располагаются под определёнными углами, вилка подключается в одном положении.
4. Устанавливая розетку с заземлением, чтобы исключить поражения электротоком, сначала прикладывают заземляющий штифт вилки к заземляющему пазу, затем происходит включение электропитающих проводов.
5. После окончания монтажа дополнительной точки перед использованием бытового прибора проводят диагностику сети мультиметром.
6. Для надёжности контактов используют провода из одного материала.
7. Стандартами разрешена только вертикальная прокладка проводки.

Придерживаясь правил техники безопасности, соблюдая требования по обустройству электрической сети, создают надёжную систему с продолжительным периодом эксплуатации. При наличии минимальных знаний и необходимых инструментов всю работу проводят самостоятельно.

Полезное видео

Предлагаем в дополнение к статье посмотреть видео про подключение розетки:

Как подключить розетку и добавить электрическую розетку (сделай сам)

Используйте этот простой метод, чтобы установить новую электрическую розетку, не протягивая провода.

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

Менее 20 долларов США

Введение

Избавьтесь от этих уродливых и зачастую опасных удлинителей. Вы можете быстро и легко добавить новую розетку, не разрывая стену, если у вас уже есть электрическая розетка на другой стороне стены. Никаких дополнительных отверстий. Никаких грязных патчей и перекрасок. Процедура, которую мы показываем здесь, позволила нам расположить телевизор по центру стены в гостиной, где не было розетки. Поскольку на другой стороне той же стены (выходящей в соседнюю спальню) уже была электрическая розетка, мы просто добавили новую розетку в общую комнату, получая питание от розетки в спальне.

Требуется инструменты

• 4-в-1 отвертка
• Drywall Saw
• Плозослойки с иглой
• Требук напряжения
• Проволочная полоса/каттер

(9004

• Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electereept.eept.eeplet
.
• Коробка для переделки
• Соединители проводов

Вам нужно найти источник питания

Этот метод работает только в том случае, если вы можете использовать электрическую розетку в качестве источника питания, которая находится напротив или почти напротив того места, где вы хотите, чтобы ваш новый розетка. Чтобы определить, как подключить розетку и можно ли безопасно использовать существующие электрические розетки, следуйте приведенному ниже списку.

Вы можете использовать другую электрическую розетку, когда:

1. Если выключатель или розетка находятся в цепи, в которой часто перегорает выключатель или предохранитель. (Не усугубляйте ситуацию, добавляя в цепь еще одну розетку.)
2. Электротехнические нормы ограничивают количество ламп или электрических розеток, которые можно подключить к одной цепи. Как правило, вы можете иметь не более восьми ламп или электрических розеток в 15-амперной цепи. Чтобы определить номинальную мощность цепи, просто посмотрите на номер на ее выключателе или предохранителе на главном электрическом щите. Отключите цепь и проверьте выключатели освещения и другие розетки, чтобы точно определить, какие лампы или розетки подключены к данной цепи.
3. Согласно большинству электротехнических норм, розетки на кухнях и в ванных комнатах должны быть подключены к отдельным 20-амперным цепям GFCI. Поэтому, прежде чем использовать метод, который мы показываем здесь, как подключить настенную розетку на кухне или в ванной, проконсультируйтесь с инспектором по электрике. Если вы добавляете розетку на кухню или в ванную, она должна быть защищена GFCI. Не подключайте новую розетку к розетке на кухне или в ванной.
Коды
4. также ограничивают количество проводов, которые могут входить в электрическую коробку или электрическую розетку, в зависимости от внутреннего объема коробки и сечения проводов. Показанные здесь методы добавления розеток основаны на наиболее распространенной проводке (провод 14 калибра в цепи на 15 ампер) и 18-куб. дюйм. коробка (типичные внутренние размеры составляют около 2 дюймов x 3-1/4 дюйма x 3 дюйма в глубину). Если цепь 20-амперная, что означает более толстый провод 12-го калибра, или если существующая коробка меньше 18 куб. дюймов, вы не сможете подключить новую настенную розетку, как показано здесь, если не замените существующую коробку на более крупную. Размеры пластиковых коробок выбиты на внутренней стороне сзади.

Всегда уточняйте требуемый размер коробки у местного строительного инспектора. В большинстве регионов для выполнения этих работ требуется разрешение местного строительного департамента. Это помогает обеспечить безопасную работу. Это 8 наиболее распространенных нарушений национального электротехнического кодекса.

Посмотрите это видео, чтобы узнать, как установить электрическую коробку в любой комнате вашего дома:

Безопасная работа

Прежде чем приступить к какой-либо части этого проекта, отключите питание цепи на главном электрическом щите, выключив выключатель или извлечение предохранителя.

Прежде чем прикасаться к оголенным проводам или клеммам на выключателе или розетке, используйте тестер напряжения на всех проводах, чтобы убедиться, что питание отключено. Если у вас старая проводка с тканевой изоляцией, вызовите электрика, чтобы он порекомендовал безопасные соединения. При таком подключении розетки обычно нет заземляющего провода, и трудно отличить горячий провод от нейтрали, потому что оба покрыты черной изоляцией.

Проект шаг за шагом (5)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 17 июня 2020 г.

Похожие проекты

по разъемам, типу установки и дополнительным функциям



Несмотря на наличие единых мировых стандартов, они не всегда широко используются в разных странах, что необходимо учитывать, например, при поездке в командировку. Привычные глазу типы розеток, распространенные в странах СНГ и части стран Европы, нельзя использовать для зарядки телефона или подключения ноутбука, привезенного из США или Японии. К тому же, даже если выбирать розетку на отечественном рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Содержание

• Общие детали и отличия конструкции в разных странах
• Из каких частей собираются розетки?
• Различия по типу установки
• Спецификации — Силовые и бытовые розетки
• Разновидности по назначению
• Дополнительные функции
• В результате

Общие детали и конструктивные различия в разных странах

Законы электротехники работают одинаково везде – на земле, под водой или на Луне, поэтому фундаментальная конструкция всегда и везде одинакова, независимо от того, какая розетка используется по типу и назначению. Его основная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. В результате элементы и материалы будут везде одинаковыми, а основное отличие будет заключаться в их форме, которая исторически используется в разных странах.

Основные типы розеток, используемые в разных странах:

• A — США и Япония — розетки 110 вольт.
• B — Тот же тип A, только с заземляющим контактом.
• C — Для работы в сетях 220 Вольт и 50 Герц. Распространен в странах СНГ и ряде стран Европы.
• D — британские розетки. Почти такие же используются в Южной Африке.
• E — французский вариант розетки типа C, но с заземляющим контактом.
• F — немецкая версия типа C для проводки с заземлением
• G — еще один стандарт из Британии.
• H — стандарт в Израиле.
• I — Устройства, установленные в Австралии.
• J — швейцарская розетка.
• K — датская версия розетки типа C для заземления.
• L — итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и, в частности, розеток в разных странах мира:

Из каких деталей собираются розетки?

Из вышеперечисленных устройств видно, что все виды бытовых розеток, несмотря на их разную конструкцию, имеют общее строение. В конструкцию стандартной розетки входят два основных разъема для фазы и нуля, а если в модели учитывать наличие заземления, то контактов будет три. Соответственно, если подаваемое на него напряжение и частота тока подходят к устройству, которое необходимо включить, то при наличии адаптера оно будет работать.

Устройство розеточное, независимо от его типа, вида и характеристик, включает в себя следующие элементы:

• Основание выполнено из диэлектрика — керамики или пластика. Керамическая основа выдерживает высокие температуры при перегреве контактов, но более хрупкая. В основании имеются гнёзда для контактов, механизм крепления и отверстия в резьбе для привинчивания крышки.
• Механизм крепления. У внутренних розеток это проушины-распорки, а у внешних просто отверстия в основании под винты.
• Главные контакты на фазу и ноль. Та их часть, которая захватывает контакты вилки, может быть дополнительно подпружинена, чтобы контакт был более плотным. Кроме того, у них есть держатель для проволоки.
• Штырь заземления не является обязательным, но он есть у большинства устройств.
• Пластиковый кожух — закрывает токоведущие элементы и защищает их от пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это обычные запчасти, которые есть в любой торговой точке, но на рынке есть и устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

По этому критерию типы электрических розеток делятся на две основные категории: внутренние и наружные.

Наиболее часто используется первый тип устройств, несмотря на определенные трудности, связанные с их монтажом – установка происходит в стену, для чего в ней необходимо вырезать отверстие под саму розетку и паз для провода, который к ней подойдет . Эти минусы перекрываются несомненными плюсами с точки зрения эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг произойдет короткое замыкание, то в толще стены не страшно.

Розетки наружного типа

чаще всего используются при необходимости прокладки временной проводки или в деревянных домах, где монтаж внутренней проводки регламентирован очень строгими ограничениями и практически не применяется. Также внешний способ часто крепится к розеткам, которые имеют большие габариты.

Технические характеристики — силовые и бытовые розетки

Во всем мире используются только две стандартные частоты переменного тока — 50 и 60 Герц. Эти величины абсолютно не важны для самих розеток – от них зависит только величина потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения тоже немного — 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно предположить, что существует два основных стандарта – 127 и 220 вольт.

Гораздо больше внимания следует уделить тому, какие бывают розетки по силе тока, на которую рассчитаны их контакты — в современных бытовых устройствах это 10 и 16 Ампер. Если вам нужно подключить устройство, рассчитанное на большую силу тока, то под ним необходимо установить розетку – обычно они рассчитаны на 32 Ампера. Принципиальная разница между ними заключается в толщине контактов, за счет чего получается большая площадь их контакта.

Разновидности по назначению

Если изначально розетки использовались исключительно для питания электроприборов от сети, то с увеличением количества проводов в среднем доме возникла необходимость прятать часть из них в кабель-каналы и делать выводы. В результате появились новые типы розеток, которые стали выводами антенных проводов для телевизоров, кабелей для интернет-подключения компьютеров, радиоприемников и стационарных телефонов. В последнее время даже установлены розетки-терминалы, к которым можно подключить колонки от аудиосистемы и USB-кабель для зарядки телефона.

Независимо от того, для чего используется розетка, ее основные узлы остаются неизменными – основание, механизм крепления, контакты и изолирующая (также декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом — следующие типы розеток являются премиальными устройствами с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

• Защитные шторы. В первую очередь они предназначены для предотвращения детских шалостей с засовыванием в гнезда гвоздей и других предметов. Кроме того, они препятствуют попаданию внутрь пыли и мусора.
• Защита от влаги. Корпус сконструирован таким образом, что жидкость не может просочиться внутрь устройства. В зависимости от класса защиты такие устройства выдерживают прямые брызги или даже погружение под воду на глубину около метра.
• Выталкиватель вилки. Если часто вставлять и вынимать вилку в розетку, это всегда немного смещает ее механизм внутрь стены, что в итоге приводит к ее выпадению. Кнопка выбрасывателя прижата к стене, что позволяет забыть об этой проблеме.
• Подсветка. Для тех, кто часто заряжает телефоны или включает другие устройства вечером или ночью, но не хочет включать основное освещение.
• Со встроенным УЗО (УЗО). Применяется, если по каким-то причинам такую ​​защиту нельзя установить возле входной машины, или есть опасение, что она не сработает.
• С индивидуальным счетчиком. Такое устройство позволяет в режиме реального времени отслеживать, какую мощность развивает устройство, подключенное к сети. Помимо цифровых обозначений имеется дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.
• Со встроенным таймером. Позволяет выключать или включать устройство, подключенное к сети, в указанное время (или через нужный интервал).
