Установка армстронга: технология монтажа, как делать подвесной потолок, устройство, как правильно сделать

Posted on By alexxlab Разное

Содержание

технология монтажа, как делать подвесной потолок, устройство, как правильно сделать

Содержание:

Среди целого ряда разновидностей подвесных потолков наибольшей популярностью пользуются системы Армстронг. Кроме неплохих декоративных качеств, подкупает также тот факт, что сборку потолка Армстронг может осилить даже новичок.


Сильные и слабые стороны

Наряду с простотой и дешевизной, потолки Армстронг обладают отличной звуко- и теплоизоляцией. Дистанция между базовым перекрытием и декоративными плитами достаточно большая, что позволяет без проблем разместить там светильники и проводку. Если в процессе эксплуатации потребует их ремонт, можно с легкостью добраться до любого участка запотолочного пространства.

При этом следует понимать, что эта сборная конструкция не обладает выдающимися прочностными характеристиками и не сможет защитить от протекания сверху. При использовании плит волокнистого типа возникает реальный риск выхода их из строя в случае затопления.

Каркас системы строго прямолинейный, что подойдет только для помещений правильной формы. В тех случаях, когда заказчик требует диагональное размещение плит, ему придется доплачивать за установку приличную сумму. Дело в том, что такой тип дизайна реализовать очень непросто.


Перед тем, как делать Армстронг, важно учесть тот факт, что его применение понизит помещение, как минимум, на 25 см. Это объясняет тот факт, почему подобная отделка так редко встречается в обычных городских квартирах. Специализация систем данного типа – офисные помещения, супермаркеты, рестораны, развлекательные центры и т.п. Такой подход переводит Армстронг из разряда экономического в дизайнерское решение.

Особенности устройства

В состав конструкции потолка Армстронг входят следующие элементы:

  • Декоративные плиты. Бывают мягкими и жесткими. Мягкие изготовляются из минералов и органики, жесткие – из металла, стекла или зеркал с рисунком.
    Учитывая приличный вес жестких плит, при их использовании применяются специальные профили и подвесы усиленного типа. За такие изделия приходиться доплачивать. Мягкие минеральные плиты практически не производятся, т.к. в их составе имеется вредная минеральная вата. Для изготовления органических панелей применяют отходы переработки бумаги, не содержащие вредных компонентов. Чтоб порезать по размеру мягкие плиты, достаточно монтажного ножа. Для твердых и стеклянных деталей потребуются специальные инструменты.
  • Набор профилей. Речь идет о металлических или металлопластиковых направляющих, оснащенных отверстиями для монтажа. Профильные полки имеют ширину – 15 или 24 мм. Стеновые элементы обладают Г-образной формой с отгибом. Чтобы соединить направляющие встык, используются пружинные замки или отгибаемые усики. Если профиль нужно подрезать, сделать это можно с той стороны, где замок отсутствует.
  • Подвесы. Включают в себя по два ровные металлические прутка диаметром 6 мм, на конце которых имеются крючки. К ним прикреплена листовая изогнутая пружина со специфическими отверстиями (т.н. «бабочки»). Чтобы выставить нужную высоту, бабочку нужно сжать: это дает возможность пруткам двигаться. Когда нужный уровень найден, бабочку отпускают, и подвес намертво фиксируется. По верху ровного прутка на усиленных подвесах нанесена профилировка, что увеличивает надежность его крепления.
  • Крепежные приспособления. Для фиксации системы к базовому перекрытию используют обычные дюбели под саморез или цанги из стали. В последнем случае речь идет об усиленной технологии монтажа потолка Армстронг, или когда используются гладкие ровные подвесы. Таким образом оснащаются не только жесткие системы, но также участки, подвергающиеся повышенной нагрузке (места расположения светильников, вентиляционных решеток и т.п.).

Крепежная система потолка Армстронг является взаимозаменяемой и разборной. По ходу монтажа прямой пруток вбивают или завинчивают в крепежное приспособление. При этом сам подвес не нужно разбирать. Далее на крючок нужно одеть профиль, отрегулировав высоту его размещения с помощью бабочки.

Делают подвесной потолок Армстронг, как правило, по туго натянутому шнуру. Чтобы попасть в межпотолочную нишу, достаточно приподнять и подвинуть любую декоративную плиту. После проведения нужных работ панель устанавливают в обратном порядке.

Самодельные плиты

К сожалению, современные компании не выпускают панели из деревянного массива, ламината или МДФ. При этом эстетические характеристики такого потолка просто отличные. Чтобы его получить, приходится самостоятельно нарезать деревянные плиты, используя доски шириной 60 см.

Подойдет и более узкий материал, однако в таком случае потребуется сборка каждого квадрата в специальных приспособлениях на шпунтах. Лишние части, которые выходят за пределы рамки, в конце обрезают. Для экономии каркас иногда изготовляют из дешевой жести. В таком случае потребуется отдельная фиксация каждой плиты по центру дополнительным подвесом.

Оснащение

Компании-производители выпускают большой выбор дополнительного оснащения для потолков Армстронг. Речь идет о растровых и плафонных светильниках, вентиляционных решетках, кондиционерах внутренней установки и т.п.


Чтобы прорезать в мягкой плите круглое отверстие под установку точечного светильника, достаточно будет монтажного ножа. Таким же образом можно изготовлять фигурные вырезы. Если используются жесткие плиты, потребуется специальное оборудование.

Расчетные мероприятия

Перед тем, как сделать подвесной потолок Армстронг, необходимо произвести необходимые расчеты. Это позволит максимально гармонично вписать конструкцию в интерьер и понять количество расходного материала. Чтобы определить периметр, проводят замер по стенам, а готовый результат округляют до кратного 3 м числа. При оформлении углов стеновой профиль нередко надрезают и сгибают, наподобие обычного уголка.


По поводу решетки производители дают рекомендацию не обрезать панели более, чем наполовину – иначе это приведет к образованию лишних ячеек. Это потянет за собой дополнительные затраты по материалам и времени работы. При этом общая прочность конструкции в таком случае особо не страдает, да и расходный материал стоит не так дорого. Это объясняет довольно частое использование сгонки плит, с целью постепенного уменьшения их ширины по мере приближения к стенам. В результате отделка потолка получается не такой официальной.

Советы от профессионалов

Правильно сделать потолок Армстронг, как того требуют правила, помогут следующие рекомендации:

  • Обрезанный участок лучше отнести по длине к той стене, которая располагается напротив входа в комнату.
  • По ширине обрезки желательно дополнять цельными элементами, поделив общий результат на 2. Чтобы отделка имела гармоничный вид, обрезанные таким образом панели устанавливают возле противоположных стен. Разобраться в деталях вам поможет инструкция по монтажу Армстронга, где все описано достаточно подробно.

Чтобы подсчитать количество комплектующих для комнат в форме квадрата или прямоугольника (соотношение сторон ¾), помогут следующие нормы:

  • Несущие профили на 370 см – 0,80 м/м2 потолка.
  • Продольные на 120 см – 1,60 м/м2.
  • Поперечные 60 см – 0,80 м/м2.
  • По периметру на 300 см – 0,5 м/м2.
  • Подвесы – 0,6 шт./м2.

Комнаты, имеющие соотношения сторон от 2/3 до ½, потребует несколько большего количества материалов:

  • Несущего профиля на 370 см – 0,84 м/м2.
  • Продольного на 120 см – 1,68 м/ м2.
  • Поперечного на 60 см – 0,87 м/м2.
  • По периметру на 300 см – 0,5 м/м2.
  • Подвесов – 0,7 шт./м2.

Каждый из полученных результатов необходимо округлить в сторону возрастания до целых значений. При этом ориентируются на стандартные параметры каждой из разновидностей. При обустройстве периметра крепежные элементы устанавливают с шагом 60 см (если используются мягкие плиты без дополнительной нагрузки). Жесткие нагруженные системы потребуют более частой установки саморезов – через каждые 30 см. Встроенные светильники и решетки для вентиляции из пластика не провоцируют заметное возрастание нагрузки.


Все вышеуказанные нормы можно применять в тех случаях, если площадь помещения находится в пределах 9-120 м2. В других случаях (сюда относятся также потолки со сложной конфигурацией) для адекватного расчета потолка Армстронг рекомендуется прибегнуть к услугам специальных онлайн калькуляторов, строительных автоматизированных систем составления проектов или предварительно составленных схем.

При этом важно придерживаться такого принципа, чтобы несущие профили находились параллельно коротким стенам. Это дает возможность повысить прочность конструкции за счет сокращения мест стыковки несущих профилей. Кроме того, в таком случае заметно экономится материал.

Подвесочные точки

Технология устройства потолка Армстронг строится на соблюдении расстояния 120 см между подвесками несущего профиля. Расстояние между узлами подвески и стенами – не больше 45 см. Соблюдать такую дистанцию удается далеко не всегда: чтобы выйти из положения, применяют сдвигание рядов подвесок по длине комнаты в ту или другую сторону. Как результат, схема расположения напоминает шахматную доску. Для крепления слишком тяжелых элементов обустраивают дополнительные подвесы, размещая их наискось от ближайшего основного. Чтобы надежно зафиксировать слишком тяжелые вкладыши (типа внутреннего блок сплит-системы или светодинамического приспособления), приходится монтировать подвесы на каждом из углов.

Сам же объект, по возможности, монтируют впритык к стене.


Чтобы крючок подвеса не мешал установке в ячейку дополнительного элемента, новые крепежи слегка отодвигают в сторону. Производя разметку на базовом основании отверстий под установку крепежных узлов, ювелирная точность не нужна. Подвес можно наклонять в ту или иную сторону, или применять регулировку по высоте.

Установка каркасной конструкции

Первым этапом монтажных работ по обустройству потолков Армстронг является сооружение каркаса.

Порядок работы следующий:

  1. Монтаж периметра. Удобнее всего разметку по высоте осуществлять СНиП лазерным или пузырьковым уровнем длиной от 100 см. Опытные мастера при отбивке высоты периметра используют обратный принцип, предусматривающий проверку ровности пола. Угловые участки оснащаются метками высоты, после чего проводится отбивка линии строительным шнуром. Для этой процедуры потребуется 3 человека.
  2. Обрезка стенового профиля по размеру, с последующей установкой на стены с помощью саморезов в дюбелях. В домах с деревянными стенами для этих целей можно применять гвозди (при условии, что конструкция не будет излишне нагруженная, а частота размещения точечных светильников не будет превышать 1/5 м2).
  3. Подготовка подвесов. Учитывая их важность, экономить на обустройстве этих элементов категорически не рекомендуется. Наибольшей надежностью славятся дюбели из пропилена. Есть также вариант вместо них применить металлические цанги.
  4. Разметив и просверлив отверстия в потолке, проводят нарезку несущего профиля. Соединять его в конструкции нужной длины удобнее на полу, укладывая по периметру вдоль стен. Далее, смещаясь вдоль планки, каждую из несущих планок оснащают подвесами, контролируя уровень провисания натянутым шнуром.
  5. Размещение перемычек в перпендикулярном и параллельном направлении. Для этого применяется одна из двух схем: параллельная или крестовая. Материала для реализации каждого из вариантов уходит примерно одинаково. Что касается трудоемкости, то на обустройство крестовой схемы необходимо несколько больше времени. Прочностные характеристики ее выше, что объясняется преимущественное использование этого принципа на участках размещения коммуникаций или теплоизоляционных плит.

Установка плит Армстронг

Монтаж декоративных панелей на готовый каркас Армстронг обычно не вызывает никаких затруднений. Плиты поочередно поднимают, наклоняют, вводят в пустую ячейку, и аккуратно укладывают на полки профиля. В случае перекосов запрещается для выравнивания давить на плиту сверху. Лучше всего осторожно поддеть изделие снизу в угловых участках. Перед тем, как устанавливать плиты, размещаются дополнительные элементы, и производится прокладка коммуникаций. Монтаж точечных светильников на панели осуществляют внизу.


размеры и расчет, как рассчитать и монтировать подвесы, установка комплектующих

Плиточный потолок Armstrong является самым популярным среди подвесных систем. Его ценят и в офисах, и в частных квартирах за многие достоинства, но есть у него и недостатки. Далее будут рассмотрены все тонкости монтажа потолка Armstrong и даны советы и рекомендации по использованию этого покрытия.

Особенности системы

Точное название такого типа покрытия – плиточно-ячеистый подвесной потолок. В нашей стране он традиционно называется Armstrong по имени американской компании-производителя. Именно эта фирма более 150 лет назад начала производить среди множества прочих строительных материалов плиты из натурального волокна. Подобные плиты сегодня используются для монтажа потолка типа Armstrong. Хоть устройство и технологии установки подобных подвесных систем несколько изменились, но название осталось как нарицательное имя.

Плиточно-ячеистые потолочные покрытия Armstrong представляют собой каркасные системы из металлических профилей, подвесов, которые крепятся к бетонному основанию и минеральных плит, которые являются непосредственно покрытием. Материал для них получают из минеральной ваты с добавлением полимеров, крахмала, латекса и целлюлозы. Цвет плит преимущественно белый, но декоративные покрытия могут иметь другие расцветки. Детали каркаса сделаны из легких металлов: алюминия и нержавеющей стали.

Масса одной минеральной плиты может быть от 1 до 3 кг, нагрузка на 1 кв. м. получается от 2.7 до 8 кг. Изделия имеют преимущественно белый цвет, они довольно хрупкие, подвержены действию влаги и высоких температур, поэтому их хранят в надежной влагозащитной упаковке. Режутся такие плиты обычным малярным ножом. Есть и более прочные варианты, изготовленные на основе латекса и пластика, эти требуют для обработки более твердого инструмента.

Достоинства потолочных покрытий типа Armstrong следующие:

  • легкость всей конструкции и простота установки;
  • возможность скрыть все неровности и дефекты потолочного перекрытия;
  • безопасность и экологическая чистота материала;
  • возможность легкой замены плит с дефектами;
  • хорошая защита от шума.

Подвесные потолки после установки образуют пустоты, в которые обычно прячут электрические кабели и другие коммуникации. Если требуется ремонт или установка новой проводки, то к ней легко подобраться, сняв несколько плит, потом их просто ставят на место.

Есть у потолков данного типа свои недостатки:

  • так как они устанавливаются на некотором расстоянии от потолочного перекрытия, то забирают высоту у помещения, в слишком низких комнатах ставить систему Armstrong не рекомендуется;
  • минеральные плиты довольно хрупкие, они боятся воды, так что в помещениях с повышенной влажностью их лучше не монтировать;
  • потолки Armstrong чувствительны к перепадам температур.

Обычно исходя из этих минусов, выбирают определенные места, где устанавливают потолки Armstrong. Лидером здесь являются офисы, учреждения, коридоры в различных зданиях. Но часто хозяева квартир при ремонте делают у себя подобные покрытия, чаще всего в прихожих. В помещениях, где может быть повышенная влажность, например, на кухнях, проблема тоже легко решается – ставятся специальные виды покрытий Armstrong: гигиенические с защитой от пара, налипания жира и функциональные, влагостойкие.

Как рассчитать количество материалов?

Чтобы выполнить расчет количества материалов для установки подвесных потолков Armstrong, надо, вообще, знать, из каких деталей они собираются.

Для монтажа нужны стандартные изделия с размерами:

  • плита минеральная – размеры 600х600 мм – это европейский стандарт, есть еще американский вариант 610х610 мм, но у нас он практически не встречается;
  • угловые профили на стены – длина 3 м;
  • основные направляющие – длина 3. 7 м;
  • поперечные направляющие 1.2 м;
  • поперечные направляющие 0.6 м;
  • подвесы с регулируемой высотой для крепления к перекрытию.

Далее, вычисляем площадь помещения и его периметр. Стоит заметить, что надо учитывать возможные перекрытия, колонны, другие внутренние надстройки.

Исходя из площади (S) и периметра (P), количество необходимых элементов вычисляется по формулам:

  • плита минеральная – 2.78хS;
  • угловые профили на стены – P/3;
  • основные направляющие – 0.23хS;
  • поперечные направляющие – 1.4хS;
  • количество подвесов – 0.7хS.

Рассчитать количество материалов для монтажа потолков по площади и периметру комнаты можно и по многочисленным таблицам и онлайн-калькуляторам, имеющимся на сайтах строительной тематики.

В этих расчетах количество целых деталей округляется в большую сторону. Но надо понимать, что только при визуальной картине можно представить, как на самом деле удобнее и красивее обрезать плиты и профили в комнате. Так, например, на 1 м2 нужно примерно 2.78 штуки стандартных плит Armstrong, округление в большую сторону. Но понятно, что на практике обрезаться они будут с максимальной экономией, чтобы использовать как можно меньше подрезок. Поэтому лучше всего посчитать нормы материалов, используя чертеж с решеткой будущего каркаса.

Дополнительные элементы

В качестве дополнительных элементов к каркасу потолков Armstrong применяются крепежные узлы, на которые фиксируются к бетонному перекрытию подвесы. Для них может быть взят обычный шуруп с дюбелем или цанга. Еще одни дополнительные составляющие – это светильники. Для подобной конструкции они могут быть стандартными, с размерами 600х600 мм и просто вставляться в каркас вместо обычной плиты. Количество осветительных приборов и частота их вставки зависит от дизайна и желаемого уровня освещения в помещении.

Дополнительными комплектующими к потолкам Armstrong могут быть декоративные плиты с узорами или квадраты с круглыми вырезами посередине для встраиваемых точечных светильников.

Подготовительные работы

Следующий пункт технологической карты установки потолков Armstrong – это подготовка поверхности. Подобный тип отделки визуально скрывает все дефекты старого потолка, но он не защищен от механических повреждений. Поэтому, прежде всего, надо удалить старое покрытие – штукатурку или побелку, которое может отслоиться и упасть на минеральные плиты. Если существующий материал крепко держится на потолке, то можно не удалять его.

Если потолочное перекрытие протекает, то надо провести его гидроизоляцию, так как плиты потолков Armstrong боятся влаги. Даже если они функциональные и влагостойкие, то от больших протечек это будущий потолок не спасет. В качестве гидроизоляционного материала можно использовать битум, водостойкую полимерную штукатурку или латексную мастику. Первый вариант более дешевый, последние два хоть и дороже, но эффективнее и безвреднее для жилого помещения. Существующие швы, трещины и щели необходимо заделать алебастровой или гипсовой шпатлевкой.

Технология конструкций потолков Armstrong допускает размещение каркаса на расстоянии 15-25 см от плиты перекрытия. Это значит, что в свободное пространство можно поместить теплоизоляцию. Для этого используют различные изолирующие материалы: пенопласт, минеральную вату, пенополистирол. Их можно прикрепить к старому потолку на клеевую основу, шурупы или использовать каркас из жесткого металлического профиля, деревянных реек. Также на этом этапе прокладывается необходимая электропроводка.

Далее инструкция по установке Armstrong включает разметку. По стенам проводится линия, вдоль которой будут крепиться угловые профили периметра будущей конструкции. Разметка может производиться с помощью лазерного или обычного уровня от самого низкого в помещении угла. На потолке отмечаются места крепления европодвесов. Нелишним будет также провести все линии, по которым будут идти поперечные и продольные направляющие. После этого можно приступать к установке.

Монтаж

Монтировать систему Armstrong своими руками очень легко, 10-15 кв. м покрытия можно установить за 1 день.

Для сборки понадобятся следующие инструменты:

  • лазерный или пузырьковый уровень;
  • рулетка;
  • дрель или перфоратор со сверлом по бетону;
  • крестовая отвертка или шуруповерт;
  • ножницы по металлу или болгарка для резки профилей;
  • шурупы или анкерные болты.

Элементы подобных потолков хороши тем, что они универсальны, детали любой фирмы идентичны и представляют собой конструктор из направляющих и регулируемых подвесов с одинаковыми креплениями. Все профили, кроме угловых для стен, не нуждаются в саморезах или шурупах, они соединяются с помощью собственной системы креплений. Поэтому, чтобы смонтировать их, не надо лишних инструментов и материалов.

Установка начинается с закрепления угловых направляющих по периметру. Крепить их надо полками вниз, чтобы верхний край шел ровно по размеченной ранее линии. Используются саморезы с дюбелями или анкерные болты, шаг 50 см. В углах, в местах стыковки профилей их немного обрезают и сгибают.

Затем в старый потолок надо вкрутить крепежные узлы и повесить на них все металлические подвесы за верхние петли. Раскладка креплений должна быть такой, чтобы максимальное расстояние между ними не превышало 1.2 м, а от любой стены – 0.6 м. В местах размещения более тяжелых элементов: светильников, вентиляторов, сплит-систем надо фиксировать дополнительные подвесы, на некотором смещении от места будущего прибора.

Затем надо собрать основные направляющие, которые крепятся за крючки подвесов в специальные отверстия и навешиваются на полки угловых профилей по периметру. Если длины одной направляющей не хватает для комнаты, то можно нарастить ее из двух одинаковых. В качестве соединителя используют замок на конце рейки. После сбора всех профилей их регулируют по горизонтальному уровню с помощью зажима-бабочки на каждом подвесе.

Далее надо собирать продольные и поперечные рейки. Все они имеют стандартные крепления, которые вдеваются в прорези на боку направляющих. После полного монтажа каркаса еще раз для надежности проверяется его горизонтальный уровень.

Перед монтажом минеральных плит необходимо сначала установить светильники и другие встроенные элементы. Так легче протянуть через свободные ячейки необходимые провода и вентиляционные шланги. Когда все электрические приборы на месте и подключены, то приступают к закреплению самих плит.

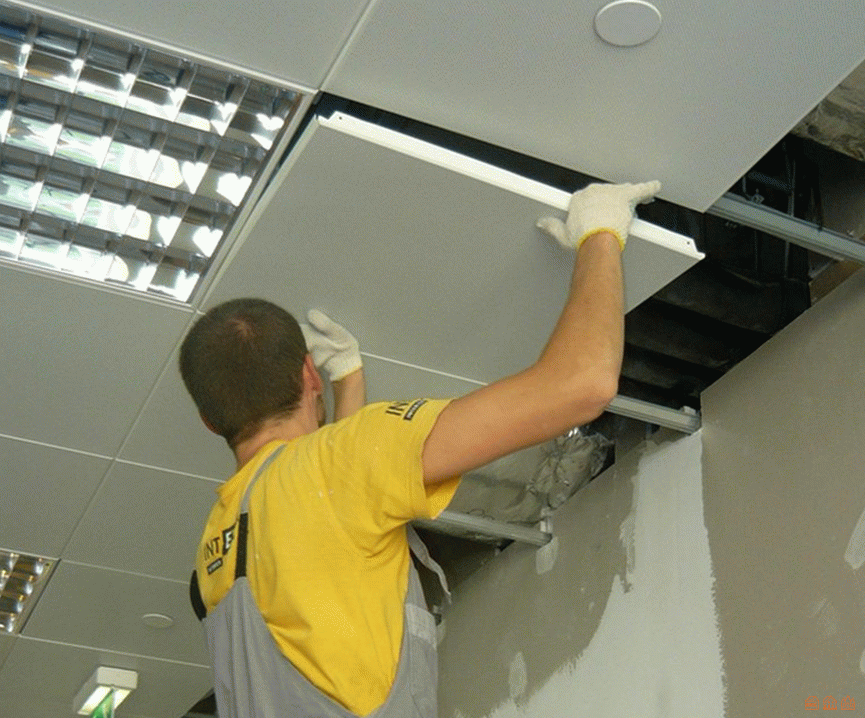

Глухие минеральные плиты вдеваются внутрь ячейки по диагонали, поднимая и поворачивая нужно аккуратно уложить их на профили. Не следует слишком давить на них снизу, они должны укладываться без усилий.

При последующем ремонте, установке новых светильников, вентиляторов, прокладке кабелей или декоративных панелей уложенные плиты просто легко вынимаются из ячеек, после проведения работ также помещаются на свое место.

Советы и рекомендации

Стоит помнить, что разные варианты отделочных материалов можно использовать для различных учреждений. Для развлекательных заведений, школ, клубов, кинотеатров стоит подбирать акустические потолки Armstrong с повышенной звукоизоляцией. А для столовых, кафе и ресторанов специально изготавливаются гигиенические плиты из стойкого к пятнам жира и пару материала. Влагостойкие элементы с содержанием латекса устанавливают в бассейнах, банях, прачечных.

Отдельным видом потолков Armstrong являются декоративные плиты. Обычно они не обладают какими-то полезными физическими свойствами, как описанные выше, но выполняют эстетическую функцию. Некоторые из них являются прекрасным вариантом дизайнерского искусства. Есть минеральные плиты с тисненым на поверхности объемным рисунком, с различными текстурами, отражающие свет глянцевые или матовые, под фактуру разных пород древесины. Так что при ремонте можно проявить фантазию.

В зависимости от высоты, на которую опускается каркас потолков Armstrong, надо правильно выбирать европодвес. Разные фирмы предлагают несколько вариантов: стандартные регулируемые от 120 до 150 мм, укороченные от 75 мм и удлиненные до 500 мм. Если необходима лишь чистовая отделка ровного потолка без перепадов, то достаточно короткого варианта. А если, например, под подвесным потолком надо скрыть вентиляционные трубы, то лучше приобретать длинные крепления, которые могут опустить каркас на достаточный уровень.

В широких помещениях основные поперечные направляющие легко наращиваются с помощью замков на концах. Также просто их резать до нужной длины. В качестве рамки для периметра можно использовать подходящие угловые металлические профили.

Для простоты последующей сборки лучше всего заранее создать схему, содержащую периметральные, несущие, поперечные и продольные профили, прокладку коммуникаций, расположение вентиляции, светильников и глухих плит, основные и дополнительные крепежные узлы. Разные элементы обозначить различными цветами. В результате по картинке можно сразу легко подсчитать расход всех материалов и последовательность их установки.

При замене, ремонте потолков Armstrong правила демонтажа следующие: сначала снимаются глухие плиты, потом отключаются от питания и вынимаются светильники и другие встроенные приборы. Затем необходимо снять продольные и поперечные профили и в последнюю очередь несущие направляющие. После этого демонтируются подвесы с крючками и угловые профили.

Ширина металлических профилей потолочных каркасов Armstrong может быть 1.5 или 2.4 см. Чтобы надежно закрепить на них минеральные плиты, надо правильно выбирать тип их кромки.

В настоящий момент существует 3 разновидности:

  1. Плиты с кромкой типа Board являются универсальными и надежно ложатся на любой профиль.
  2. Разновидности Tegular со ступенчатым краем могут быть закреплены только на направляющих шириной 2.4 см.
  3. А плиты со ступенчатой кромкой Microlook ложатся на тонкие профили в 1.5 см.

Стандартный размер потолочных плит Armstrong 600х600 мм, раньше выпускались разновидности 1200х600, но они не зарекомендовали себя по безопасности и возможности обвала покрытия, поэтому сейчас не используются. В США применяется стандарт для плит 610х610 мм, он редко встречается в Европе, но все равно стоит при покупке внимательно изучить маркировку с размерами, чтобы не приобрести американский вариант, не сочетающийся с системой металлических креплений.

Мастер-класс по монтажу потолков Armstrong представлен в следующем видео.

расчет материалов и комплектующих, пошаговая инструкция монтажа своими руками

Подвесные потолки типа Armstrong – универсальная отделка, подходящая как для офисов и магазинов, так и для жилых помещений. Выглядит такой потолок красиво, монтируется быстро, стоит сравнительно недорого. Хочется сразу сказать, что производители сплошь и рядом говорят о том, что Armstrong – новое слово в дизайне, но это не так.

Кассетные (плиточно-ячеистые) потолки широко применялись еще в Советском Союзе, правда, не в жилых, а в промышленных помещениях. Под такими потолками успешно можно скрыть было скрыть любые коммуникации – проводку, вентиляцию.

Рассмотрим подробно характеристики потолков Armstrong.

Особенности

Подвесные потолки Armstrong можно условно разделить на пять основных классов. Чтобы понять, с какими материалами вы будете иметь дело, попросите у продавца сертификат производителя. В нем должны быть указаны все технические характеристики потолочных плит.

Подобные покрытия подразделяются на следующие виды:

  • Эконом-класса. В качестве плит используются минерально-органические пластины, не имеющие таких достоинств, как влагостойкость или теплоизоляция. Правда, и стоят они немного. Большинство моделей эконом-класса имеют большой цветовой ассортимент и выглядят аккуратно и красиво. Главное, не использовать их в сырых помещениях.
  • Потолки класса «Прима». Отличные технические характеристики – влагостойкость, долговечность, прочность, сочетаются с разнообразием цветов и рельефов. Такие плиты изготавливают из металла, пластика, акрила и других прочных материалов. На подобные изделия производители дают гарантию не менее 10 лет.
  • Акустические. Такие потолки с толщиной плит до 22 мм нужны там, где необходимо обеспечить шумоподавление. Это надежные крепкие потолки с долгим сроком службы.
  • Гигиенические. Изготавливаются из особых влагостойких материалов с антибактериальными свойствами.
  • Особая категория – дизайнерские потолки. Могут быть очень разными и из материалов с самыми разными фактурами.

Плиты для потолка Armstrong различаются также и по способу монтажа: классический способ, когда плита вкладывается изнутри в каркас и современный вариант, когда плиты устанавливаются снаружи (они защелкиваются в каркасе при легком надавливании).

Плюсы и минусы

У потолка Armstrong множество плюсов:

  • огромное разнообразие панелей для подвесных потолков позволяет выбрать подходящий цвет, фактуру, толщину и размер для любого помещения;
  • такая отделка прекрасно подойдет для большого помещения;
  • потолок отлично справится с утеплением помещения, так как в пространство между основным потолком и подвесным можно укладывать легкие утеплители;
  • влагоустойчивость потолка зависит от качества плиток. Большинство потолков класса «Прима» влажности не боятся;
  • если ваш потолок не идеален и на нем есть трещины, швы, перепады высоты и прочие дефекты, то отделка Armstrong будет отличным решением проблемы;
  • проводка, вентиляция и прочие коммуникации проще всего скрыть в конструкции потолка Armstrong;
  • установку подвесного потолка можно выполнить самому;
  • если какая-то из плиток окажется испорчена, то вы сможете самостоятельно заменить элемент;
  • отделочные материалы, использующиеся в конструкции потолка Armstrong, в своем подавляющем большинстве легко чистятся и даже моются;
  • плиточные панели экологичны и безопасны для человека. Ни пластиковые, ни минеральные панели не выделяют вредных веществ, не пахнут и не разрушаются от воздействия тепла или солнечных лучей;
  • конструкция не оказывает лишнего давления на перекрытия;
  • потолок Armstrong обладает хорошими звукоизоляционными характеристиками.

Конечно, такая отделка имеет и некоторые минусы:

  • по стилистике не всегда подходит для отделки квартиры или частного дома, так как выглядит «офисной»;
  • использование дешевых материалов приведет к тому, что панели прослужат недолго. Они легко царапаются или повреждаются от любого случайного удара;
  • конструкция потолка неизбежно «съест» часть высоты помещения.

Устройство

Устройство потолка представляет собой подвесную систему, состоящую из каркаса, подвесной системы и плиток. Каркас изготавливают из легких сплавов, общий вес будет зависеть от площади помещения (чем больше площадь, тем тяжелее конструкция), но в целом нагрузка на перекрытия совсем невелика.

Конструкцию можно монтировать практически на любой потолок.

Большую роль играет высота помещения.

Помните, что потолок Armstrong «съест» минимум 15 сантиметров высоты. Дизайнеры рекомендуют использовать подвесные потолки в помещениях с высотой не менее 2,5 м. Если в маленьком невысоком помещении они является необходимостью (скрывают проводку или вентиляцию), то обязательно рассмотрите возможность использования зеркальных панелей. Зеркальные панели зрительно увеличат высоту помещения.

Технические характеристики элементов подвесного каркаса следующие:

  • профили несущие типа Т15 и Т24, длина по ГОСТУ 3,6 метров;
  • профили поперечные типа Т15 и Т24, длина по ГОСТУ 0,6 и 1,2 метра;
  • профиль пристенный угловой 19\24.

Подвесная система состоит из:

    1. Подпружиненных спиц (струн) для поддержки профилей, с помощью которых можно регулировать высоту каркаса. Стандартная спица (струны) двух видов – спиц с ушком на конце и спиц с крючком на конце.
    2. пружин-бабочек с 4 отверстиями.

    После установки каркаса и подвесной системы можно крепить самую главную часть – плиты (отделку). Плиты могут быть разных размеров, но чаще всего встречаются стандартные квадратные площадью 1 м².

    Крепление

    Потолок состоит из набора элементов (профили и панели), которые легко соединить между собой. Поэтому для такого потолка размер не имеет значения, сложности могут возникнуть только с нелинейными формами помещений. Правильное крепление алюминиевых или оцинкованных профилей к стенам и потолку – залог долговечности всей конструкции. Ничего сложного здесь нет, но на некоторых деталях стоит остановиться подробнее.

    Набор инструментов, которые могут вам потребоваться, невелик: плоскогубцы, перфорационная дрель, ножницы по металлу, дюбеля и молоток. Длина профиля обычно не превышает 4 метра. Кстати, если вам требуются профили меньшей (или большей) длины, то практически всегда вы можете заказать их у продавца или производителя, в этом случае не придется возиться с нарезкой или наращиванием.

    Важно понимать, что разные материалы базового потолка диктуют нам и выбор разных деталей крепежа.

    Так, каменные поверхности или силикатные блоки требуют использования дюбелей не менее 50 мм. Для бетонных или кирпичных перекрытий подойдут 40-миллиметровые дюбеля диаметром 6 мм. С деревянными перекрытиями проще – подвесной каркас для такого потолка может быть закреплен и с помощью саморезов.

    Крепление плит не составит труда даже для начинающего мастера. Перед установкой рекомендуется проверить все углы между направляющими (они должны быть ровно 90 градусов). После этого устанавливаются панели, заводя их в отверстие «ребром». Далее придаем панелям горизонтальное положение и аккуратно опускаем их на профиль.

    Обратите внимание, что если края плит оказались видны, то это говорит об ошибках при установке каркаса. К сожалению, часто случается, что плиты необходимо обрезать.

    Установку таких плит необходимо делать на завершающем этапе работ, когда все остальные уже в кассетах. Следите, чтобы пристенный край получился ровным, а при необходимости используйте потолочный плинтус. Он придаст законченность и аккуратность всей конструкции.

    Монтаж каркаса и сборка

    Чаще всего монтаж осуществляют фирмы, продающие навесные потолки, так как включают эту услугу в стоимость всей конструкции. Тем не менее, многие домашние мастера берутся за установку потолка Армстронг своими руками.

    Предлагаем вам пошаговую инструкцию установки навесного потолка, которая поможет вам легко освоить технологию подготовки и быстро собрать конструкцию:

      • Перед началом установки потолка необходимо завершить все работы по прокладке коммуникаций.
      • Начните установку с разметки, определив начальную точку. Для этого от самого низкого угла вниз отметьте расстояние, соответствующее высоте подвесной конструкции. Минимальный отступ – 15 см. Все зависит от размера и количества коммуникаций, которые будут спрятаны внутри подвесной конструкции.
      • Теперь необходимо установить L-образный профиль с сечением 24X19 по периметру стен. Для этого делаем разметку с помощью отбивочного шнура. Это несложно сделать самостоятельно – шнур нужно намазать специальным красящим элементом (можно использовать обычный графит), приложить к меткам в углах и «отбить». Теперь мы можем увидеть уровень нашего нового потолка.
      • Стартовый профиль (уголок) крепится к стене дюбелями, которые необходимо подобрать в зависимости от того, в какой материал они будут установлены – бетон, кирпич, дерево или камень. Расстояние между дюбелями обычно 500 мм. В углах профиль обрезаем с помощью ножовки по металлу.
      • Следующий шаг – определение центра помещения. Самый простой способ – натянуть веревки из противоположных углов. Место пересечения и будет центром комнаты.
      • От центра откладываем в каждую сторону по 1,2 метра – в этих местах будут установлены несущие профили.
      • Крепление несущих профилей сечения Т24 или Т15 к потолку осуществляется с помощью подвесов. Длина несущих профилей стандартная – 3,6 метра, но если этой длины не хватит, то профили можно соединять с помощью специальных замков.
      • После того, как несущие профили закреплены, начинаем установку поперечных. Для этого в несущих профилях есть специальные прорези, куда и необходимо вставить поперечные. Кстати, они могут быть как короткими (0,6 м), так и длинными (1,2 м).

      Каркасная конструкция в виде клеток с ячейками готова, можно устанавливать плитку. Технология установки плиток в целом проста и описана выше, особенности имеются только у схемы установки плит потолков закрытого типа. Для таких потолков используются специальные профили (с отверстием в нижней полке профиля).

      В него вставляются края панелей до характерного щелчка. Плиты можно будет передвигать по профилям.

      Если в подвесной потолок нужно установить лампы, то следует определить необходимость установки ламп того определенного типа (поворотные или фиксированные), их мощность и общий стиль помещения. Если вы решили использовать поворотные светильники, то всю проводку и сами осветительные приборы рекомендуется «собрать» до установки плит. Впрочем, сегодня имеется большой выбор встраиваемых осветительных приборов – ими замещают некоторое количество панелей. Установка готовых встраиваемых светильников проста и в целом аналогична установке плиточной отделки.

      Расчет материалов

      Начать следует с расчета длины пристенного уголка. Складываем все длины стен, где будет крепиться уголок. Не забудьте приплюсовать выступающие части и ниши. Сумму необходимо разделить на длину одного уголка. Например, если периметр комнаты равен 25 м, а длина одного профиля равна 3 метрам, то количество нужных нам уголков будет равно 8,33333… Число округляем в большую сторону. Итог – нам понадобится 9 уголков.

      Большую помощь при расчетах оказывает чертеж направляющих (основных и поперечных) – вы сможете увидеть непосредственное расположение элементов.

      Хорошо, если каркас подвесной системы вмещает целое число ячеек, но так случается редко. Иногда дизайнеры пользуются «уловкой» с комплектующими разного размера, располагая, к примеру, в центре помещения крупные одинаковые панели, а по периметру стен – панели маленького размера. Но если вы занимаетесь подвесом конструкции самостоятельно, то вам придется просто расположить обрезанные элементы в одном или обоих концах помещения.

      Для того чтобы принять решение о том, где у вас будут располагаться «неполные» ячейки, необходимо прямо на схеме разделить площадь потолка на квадраты. Стандартные ячейки – 60 кв. см. Посчитайте количество квадратов, которое у вас получилось, включая «неполные ячейки». Вычтите число панелей, вместо которых будут установлены светильники.

      Теперь можно рассчитать и количество направляющих, которые будут располагаться поперек комнаты, начиная от стены. Если вы видите, что длина комнаты не делится на ровное число направляющих и у вас остается маленький кусочек, то необходимо постараться разместить «неполные ячейки» с той стороны, где они не будут бросаться в глаза.

      Если работа с чертежом вызывает трудности, поможет простая формула. Необходимо вычислить площадь потолка (умножаем длину на ширину).

      Для каждого элемента потолка нам будет необходим индивидуальный коэффициент.

      Коэффициент для плитки равен 2,78. Для основного профиля – 0,23, а для поперечного – 1,4. Коэффициент подвесов – 0,7. Так, если площадь помещения равна 30 метров, то плитки вам потребуется 84 штуки, при этом толщина ее роли не играет.

      Сообразно размерам всего потолка рассчитывают и количество светильников. Стандарт – один на 5 квадратных метров.

      Варианты размещения

      Конструкция потолка Armstrong универсальна и подходит для размещения как в общественных зданиях, так и в частных домах и квартирах.

      Офисы и торговые центры с большими площадями, больницы и школы – потолок Armstrong прослужит верой и правдой в этих помещениях много лет. Размещение плит обычно стандартное – все они одинаковы и чередуются только с осветительными элементами. Иногда можно встретить шахматное или линейное сочетание матовых и зеркальных поверхностей.

      Размещение отделочных плит в жилых помещениях позволяет поэкспериментировать с фактурами, цветами и размерами. В современных интерьерах кухонь и ванных комнат популярна отделка плитами контрастных цветов, например, черными и белыми, синими и оранжевыми, желтыми и коричневыми. Сочетания серого и белого также не выходят из моды. Размещение плиток в конструкции Армстронга может быть любым – «шахматка», хаотичные цветовые пятна, более светлые плиты вокруг светильников, более светлые плитки в центре и темные по краям – сложность общего плиточного рисунка ограничена, пожалуй, только размерами помещения.

      Для спален и холлов подходит сочетание зеркальной и обычной плитки. Эффектно будут смотреться акриловые плитки с подсветкой изнутри.

      Полезные рекомендации

      • при установке плит в кассеты производите все работы в чистых тканевых перчатках, так как на плитах могут остаться пятна от рук;
      • криво или неровно лежащая плита должна быть приподнята и уложена заново, а вот прижимать плиты к элементам подвеса нельзя – отделочный материал может сломаться;
      • тяжелые светильники лучше всего установить на собственные подвесные системы;
      • как только установлен светильник, необходимо сразу подключить к нему проводку;
      • встроенные светильники требуют увеличения количества обычных подвесов;
      • если готовые крепежные узлы слишком большие, то их можно заменить самодельными;
      • в кухонных помещениях предпочтительнее устанавливать моющийся потолок;
      • потолок Armstrong прекрасно сочетается с утеплением дома, для чего между потолком-основой и подвесным закладывается любой легкий утеплитель.

      Процесс монтажа подвесного потолка Армстронг вы можете увидеть в этом видеоролике.

      устройство, сборка, крепление своими руками, видео



      Привлекательный потолок — одно из условий хорошего внешнего вида помещения. Потому при ремонте этому вопросу уделяется много внимания. Но сделать потолок привлекательным сложенее, чем стены — более сложные условия работы. Если вам надо быстро, недорого привести эту часть помещения в порядок — ваш выбор потолок Армстронг. Это быстро монтируемая подвесная система, которая дает море возможностей.

      Устройство системы

      Подвесной потолок Армстронг состоит из системы профилей, при помощи подвесов прикрепленных к черновому потолку. Эти профили образуют квадратные или прямоугольные ячейки, в которые устанавливаются светильники и плиты. Все это вместе и является потолочной системой армстронг.


      Потолок Армстронг — один из вариантов

      Профили есть несущие (направляющие). Именно они через подвесы крепятся к черновому потолку и несут основную нагрузку. Общая масса всей системы невелика, потому устанавливаются направляющие через 120 см. Вдоль размеченных линий с шагом 50 см монтируют подвесы. В их нижней части есть крючки, а в направляющих имеются отверстия. Направляющие просто навешиваются на крючки. После этого получили параллельные направляющие, расставленные с шагом 120 см.


      Устройство потолка армстронг

      Между ними с таким же шагом — 120 см — устанавливается поперечный профиль. В результате получаем клетку 120 см * 120 см. Плиты подвесного потолка Армстронг имеют размер 60*60 см (если быть точными, то 598 мм * 598 мм). Для их установки еще крепят профили каркаса — чтобы получилась клетка с нужными размерами. После этого остается только смонтировать светильники и установить в ячейки плиты.

      Достоинства и недостатки

      Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

      • Невысокая цена. Это самый дешевый способ устроить подвесные потолки.
      • Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн.
      • Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум.
        Такой вариант подойдет для дома


      • Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом.
      • Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая.
      • Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.

      Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

      Элементы системы

      Потолочная система Армстронг состоит из набора элементов, которые легко между собой соединяются. Одно из ее достоинств — модульность, которая позволяет получить потолок любого размера и конфигурации. Проблема только с нелинейными формами — они не предусмотрены и штатных решений нет. Потому этот вид подвесного потолка используется только в квадратных и прямоугольных помещениях.


      Это вариант потолка Армстронг со смешанным заполнением

      Профили

      Профили для потолка армстронг деалют из легкого алюминиевого сплава. На верхней части профилей нанесена перфорация, при помощи которой они крепятся к подвесам и стыкуются между собой. Нижняя часть профилей — та, которая видна из помещения — может иметь серебристый цвет, но чаще — белый. Также есть черные и золотистые, можно найти другие цвета, но их уже надо искать.


      Чаще всего профиля окрашены в белый цвет

      Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть цельными (в случае необхоидимости могут сращиваться), потому длину подбираем такую, чтобы профиль был не короче помещения. Его нарезают на участки нужной длины.

      Поперечные профили набираете частично длиной 120 см, частично — 60 см. Придется считать, сколько нужно каких для создания подвесной системы в вашем случае. Резать их не получится — по краям сделаны выступы, при помощи которых они стыкуются с несущими.


      Монтажная схема потолка армстронг и ее компоненты

      Несущие и поперечные профили бывают двух размеров — под разные типы плит: с полочкой на 15 мм и 24 мм. Разной бывает и «спинка» — под разную толщину плит (19 мм, 24 мм и 29 мм).

      Есть еще пристенные профили. Они выполнены в виде уголка, монтируются по периметру помещения. На них опираются крайние плиты. Они тоже есть с полочками разной величины — 19 мм и 24 мм.

      Плиты


      Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:

      • Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал).
        Плиты для потолка Армстронг касса Эконом
      • Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85% против 65% у класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс).
        Плиты класса Прима
      • Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс).
        Влагостойкие плиты для потолка Армстронг
      • Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
      • Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард).
        Акустический и гигиенические — для специфического применения
      • Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж).

      Дизайнерские. Это только основные есть варианты

      Выше речь шла о аутентичных плитах, которые производит фирма Armstrong. Есть другие типы и виды, производимые другими кампаниями. Название и внешний вид могут отличаться, но деление по категориям примерно такое же.


      Некоторые виды из других материалов и в другом стиле

      Например, есть металлические плиты — белые, из цельного листа и с перфорацией разного размера и формы, есть крашенные в разные цвета, есть из пластика — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему встраиваются различные плиты.


      Типы профилей и плит

      Еще один момент: плиты на потолок Армстронг по краям имеют выступ. Этот выступ бывает разной ширины и глубины. Под размеры этого выступа и подбирается тип профиля. Может быть и наоборот, но они должны стыковаться.

      Подвесы и чем их можно заменить

      Подвесы для потолков Armstrong имеют в верхней части отверстие для установки крепежа, в нижней — крючок, которым удерживается профиль. Верхняя часть крепится к потолку при помощи дюбелей или другого крепежа (в зависимости от материалов перекрытия).


      Подвесы есть различных конструкций

      Из всего этого разнообразия чаще всего используется вариант с двумя шпильками (на фото выше — третий справа и на фото внизу). Эти подвесы недорогие, быстро собираются, позволяют легко регулировать высоту потолка, когда возникает необходимость выставить его в одной плоскости.


      Как использовать подвес при монтаже потолка Армстронг

      Но эти подвесы имеют минимальную высоту 25 см. Это много даже в некоторых офисах, а уж в домах и квартирах и подавно. Выход — укоротить шпильки (как на верхнем фото справа) или использовать подручные материалы. Наиболее подходящие — стальные шпильки с кольцом на конце и кусок упругой сталистой проволоки. Минус этого крепления — сложно регулировать высоту подвеса. Придется изготавливать их точно той длины, которой они необходимы.


      Чем можно заменить подвесы

      Также подойдут дюбеля с крючками на концах. Но тут тоже понадобятся дополнительные крючки из проволоки, так как слишком маленькое расстояние до потолка не позволит уложить плиты — необходимо пространство для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и то будет очень неудобно. Желательно иметь хотя-бы 50 мм. Но это только в том случае, если в потолок не устанавливаются светильники или вентиляторы.


      Светильники и вентиляционные решетки

      Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.


      Пример использования светильников и вентиляционных решеток в офисе

      В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.

      Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

      Монтаж потолка Армстронг

      Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

      Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

      1. Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
      2. По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.
        Крепление пристенных профилей
      3. Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
        Лучше нарисуйте план, а после приступайте к монтажу
      4. На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.
        Установка подвесов
      5. На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.
        Навешиваем несущие профиля и закрепляем их на крючках
      6. Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
      7. Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.
        Собираем решетку из профилей
      8. Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
      9. В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

      Установка плит в систему подвесных потолков Армстронг

      Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.


      Фото потолков Армтсронг в интрьере


      Это плиты из дизайнерской серии

      Зеркальные поверхности на потолке в ванной

      Молочное стекло с подсветкой за потолком дает мягкий рассеянный свет

      Даже длинный коридор выглядит нескучным

      Большие плиты из монолитного поликарбоната с нанесенной фотопечатью

      Динамично, светло

      Диагональное исполнение сложне

      Комбинация из серых металлических плит и обычных белых

      Вариант для кафе, но такой же или похожий неплохо будет смотреться в современном интерьере

      Это уже совсем сложный вариант — авторский

      Монтаж потолка армстронг: схема установки — инструкция, видео

      Монтаж потолка Армстронг, видео-инструкция по установке

      Схема установки потолка армстронг

      • 1. Плита потолочная 600х600мм
      • 2. Рейка 0,6м
      • 3. Несущая рейка 3,7м
      • 4. Рейка 1,2м
      • 5. Пружинный зажим подвеса
      • 5а. Тяга подвеса с крючком
      • 5б. Тяга подвеса с ушком
      • 6. Угловой профиль 3,0м
      • 7. Дюбель-гвоздь/анкер
      • 8. Дюбель крепления углового профиля

      Порядок установки потолка армстронг

      Монтаж подвесного потолка армстронг можно условно разделить на несколько основных этапов:

      I. Установка пристенного уголка (углового профиля)

      Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5м.

      II. Установка несущих направляющих и пружинных подвесов

      Несущие рейки длиной 3,6м или 3,7м устанавливаются с шагом 1,2м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка. При недостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.

      Одновременно с установкой несущих реек устанавливаются пружинные подвесы. Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком — через специальное отверстие к несущей рейке. Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2м друг от друга и не более 0,6м от стены.

      III. Установка поперечных реек каркаса

      Поперечные рейки 1,2м устанавливаются перпендикулярно несущим рейкам 3,6м с шагом 0,6м от одной из стен и между собой.

      Поперечные рейки 0,6м устанавливаются перпендикулярно рейкам 1,2м, т.е. параллельно несущим рейкам 3,6м с шагом 1,2м друг от друга.

      IV. Установка растровых светильников

      Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600мм, то к этому этапу приступаем сразу после установки реек 0,6м, т.е. после окончания сборки обрешетки потолка. Помним, что подвесной потолок не является несущей конструкцией, поэтому встраиваемые светильники устанавливаются на дополнительные подвесы.

      V. Установка потолочных плит

      На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600мм. Подрезка минволокнистых плит вдоль стен для получения фрагментов необходимого размера обычно осуществляется строительным или канцелярским ножом.

      Калькулятор потолка армстронг
      Поделись с друзьями!

      Подвесной потолок армстронг своими руками: монтаж, устройство, расчет

      Плитно-ячеистый подвесной потолок (потолок типа «Армстронг») или просто потолок армстронг – самый распространенный вид подвесных потолков. Монтаж подвесного потолка армстронг своими руками – детская забава по сравнению с устройством прочих видов подвесных потолков, а по дешевизне армстронг бьет все рекорды. Однако ничего идеального не бывает. Потолок армстронг имеет как неоспоримые достоинства, так и существенные недостатки.

      Чем хорош и чем плох армстронг

      Потолок армстронг помимо простоты монтажа и дешевизны дает еще и прекрасную звуко- и теплоизоляцию. Межпотолочное пространство обширно, в нем удобно размещаются светильники и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.

      Однако потолок армстронг не весьма прочен и фактически не защищает от протекания сверху, а если плиты волокнистые, то и сам от влаги безвозвратно портится. Криволинейные в плане конфигурации с армстронгом получить невозможно, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она потребует немало.

      По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко. Тем не менее потолок армстронг применяется не только в офисах и супермаркетах, как было задумано его создателями, но и в ресторанах, развлекательных центрах и т.п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. рисунок выше).

      Как устроен армстронг

      Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

      Устройство потолка армстронг

      1. Потолочная плита.
      2. Поперечный профиль длиной 600 мм.
      3. Несущий профиль длиной 3700 мм.
      4. Продольный профиль длиной 1200 мм.
      5. Подвес, где 5а – крючок; 5б – штанга.
      6. Периметральный (стеновой) профиль длиной 3000 мм.
      7. Крепежный узел в базовом потолке.
      8. Фрагмент потолочной плиты.

      Пояснения к рисунку:

      Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

      Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

      Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

      Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

      Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

      Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

      О самодельных плитах

      Плиты из древесных материалов (деревянный массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, а зря. Такой потолок отлично смотрится. Деревянные плиты для армстронга можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а излишки по ширине равномерно с двух сторон обрезаются. Если для каркаса брать самую дешевую «жестянку» под мягкие плиты, то каждую продольную планку нужно будет подкрепить дополнительным подвесом посередине.

      Оборудование для потолка армстронг

      Для потолков армстронг выпускается богатый ассортимент оборудования 600х600 мм: растровые и плафонные светильники, вентиляционные решетки, внутренние блоки кондиционеров и пр. Круглые отверстия под точечные светильники в мягких плитах элементарно прорезаются монтажным ножом; так же можно вырезать и фигурные отверстия. Для жестких плит, разумеется, нужен специальный инструмент.

      Заводские плиты армстронг

      Расчет армстронга

      Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

      Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

      Пример №1: ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

      Общие же рекомендации по размещению обрезанных плит таковы:

      1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
      2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

      Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

      Нормы расхода материалов для помещений обычной конфигурации следующие:

      Для помещений квадратных или с соотношением сторон 3/4:

      • Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
      • Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
      • Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
      • Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
      • Подвес – 0,6 шт./кв. м потолка.

      Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

      • Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
      • Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
      • Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
      • Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
      • Подвес – 0,7 шт./кв. м потолка.

      В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

      Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

      Узлы подвески

      Правила монтажа потолков армстронг предусматривают подвеску за несущие профили с шагом 1,2 м. От стен узлы подвески должны отстоять не далее чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения располагаются со сдвигом туда-обратно, чтобы узлы подвески располагались в шахматном порядке.

      Расчетная схема потолка армстронг

      Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными по диагонали от ближайшего основного. Очень тяжелые вкладыши (например, внутренний блок сплит-системы или светодинамическая установка) подкрепляются по углам и по возможности располагаются вплотную к стене.

      Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, поэтому дополнительные подвесы нужно относить немного в сторону.

      При разметке на потолке отверстий под крепежные узлы подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.

      Монтаж каркаса потолка

      Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

      Схема сборки потолка армстронг (увеличение – по клику)

      Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.

      После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.

      Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.

      Сборка потолка армстронг

      Как собрать потолок армстронг? Очень просто: содержимое ячеек одно за другим поднимается, наклоняется, вводится в межпотолочное пространство и аккуратно укладывается в ячейку. Если встало наискось, нажимать сверху для выравнивания нельзя! Нужно снизу осторожно подталкивать в уголках.

      В первую очередь укладываются сосредоточенные грузы и к ним подводятся коммуникации. Затем – плиты с заранее установленными точечными светильниками; к светильникам тут же подключаются провода.

      Завершает сборку укладка глухих плит. Последняя плита должна лежать нижней поверхностью на растопыренных ладонях обеих рук. Заводим, ровняем, отпускаем; если встала косо – подталкиваем пальцем нижний уголок. Все, армстронг готов!

      Видеоинструкция по технологии монтажа

      А все-таки можно и в квартире!

      Потолок армстронг можно установить даже в хрущевке в потолками в 2,5 м, если… отказаться от пружинно-штыревых подвесов. В таком случае межпотолочное пространство можно ужать до 120 или даже до 80 мм.

      Как он будет висеть? Крепежными узлами будут уголки из оцинковки или жести с двумя отверстиями на саморезах, а подвесами – жгуты из 4-6 витков медной проволоки 0,6-0,8 мм, вытянутые в длину. Длина такого подвеса должна быть немного больше высоты межпотолочного пространства, а до нормы жгуты дотягиваются закручиванием за середину продетым в жгут металлическим штырьком.

      Проволока заранее режется на отрезки нужной длины, ходовой ее конец вводится поочередно в отверстия профиля и крепежного узла в перегибом на них. Концы проволоки скручиваются. При некотором навыке монтаж такого подвеса времени требует не больше, чем штатного.

      Видео: реализация квартирного варианта зеркального армстронга

      Заключение

      Потолки армстронг далеко еще не исчерпали свой конструкционный и эстетический ресурс. Появляются новые конструктивные элементы, совершенствуется материал плит. Если подвесной потолок в квартире нужен в прежде всего для звуко- и теплоизоляции, то в первую очередь следует рассмотреть вариант армстронга; возможно – с самодельными древесными плитами. А для гаражей, утепленных балконов и хозпостроек армстронг незаменим.

      ***

      © 2012-2020 Вопрос-Ремонт.ру

      Загрузка…

      что еще почитать:

      Вывести все материалы с меткой:

      Установка Trend Micro — Armstrong

      Как клиент Zoom Internet, Армстронг бесплатно предоставляет Trend Micro Titanium Internet Security. Если вам нужна помощь в установке Trend Micro, выполните следующие действия:

      Щелкните здесь, чтобы создать или просмотреть серийный номер Trend Micro и загрузить соответствующий установочный файл.


      Шаги установки Windows ™:
      1. Дважды щелкните значок «trend_windows.exe «, чтобы начать установку.
      2. Введите свой серийный номер и примите условия, чтобы продолжить.
        • Примечание : для установки Trend Micro необходимо удалить все ранее установленное программное обеспечение безопасности с вашего компьютера. В большинстве случаев Trend Micro выполняет это действие автоматически. Если по какой-либо причине этот шаг завершится неудачно, вам придется вручную удалить все программы безопасности, установленные на вашем компьютере.
      3. Возможно, вам потребуется перезагрузить компьютер.
      4. Введите имя вашего компьютера и адрес электронной почты . После ввода информации нажмите кнопку « Next ».
      5. После завершения установки значки Trend Micro будут добавлены на рабочий стол или в меню «Пуск».

      Операционная система
      • Windows 10 May 2019 Update (19h2)
      • Обновление Windows 10 за октябрь 2018 г. (RS5)
      • Windows 10, обновление за апрель 2018 г. (RS4)
      • Обновление Windows 10 Fall Creators Update (RS3)
      • Юбилейное обновление Windows 10 (RS1)
      • Ноябрьское обновление для Windows 10 (Th3)
      • Windows 10 июльское обновление (Th2)
      • Windows 10 (32-разрядная или 64-разрядная)
      • Windows 8.1 (32-битный или 64-битный)
      • Windows 7 SP1 (32-разрядная или 64-разрядная)
      Оборудование
      • Процессор 1 ГГц
      • 1 ГБ памяти (рекомендуется 2 ГБ)
      • 1.3 ГБ свободного места на жестком диске (рекомендуется 1,5 ГБ)
      Поддерживаемые веб-браузеры
      • Internet Explorer версии 11.0
      • Google Chrome ™ (новейшая версия и самая последняя предыдущая версия)
      • Mozilla® Firefox® (новейшая версия и самая последняя предыдущая версия)
      • Microsoft Edge последняя версия
      Операционная система
      • MacOS X® версии 10.15 «Каталина» (10.15 и выше)
      • MacOS X® версии 10.14 «Mojave» (10.14 или выше)
      • MacOS X®® версии 10.13 «High Sierra» (10.13 или выше)
      Оборудование
      • Компьютер Apple® Macintosh® на базе Intel® Core ™
      • 2 ГБ памяти
      • 1.5 ГБ свободного места на жестком диске
      Поддерживаемые веб-браузеры
      • Apple® Safari® 11.0 или выше
      • Google Chrome ™ (новейшая версия и самая последняя предыдущая версия)
      • Mozilla® Firefox® (новейшая версия и самая последняя предыдущая версия)
