Укладка водяного теплого пола: Технология монтажа водяного теплого пола

Содержание

Монтаж водяного теплого пола - цена за метр.

Мы предлагаем вам выбрать вариант монтажа водяного теплого пола «под ключ», в эту услугу входят все работы и материалы:

Расчет стоимости водяного теплого пола. Специалист прибудет на объект в течение одного рабочего дня после создания заявки клиентом. Услуга предоставляется бесплатно.

Монтаж теплого пола. Сюда входит: уборка помещения пылесосом, грунтовка основания перед укладкой теплоизоляционного материала, укладка теплоизоляции толщиной до 50 мм, укладка технической пленки или фольгированной изоляции, укладка арматурной сетки, укладка и крепление трубы водяного теплого пола, установка и подключение коллектора теплого пола, опрессовка системы теплых полов, маркировка коллектора на все зоны отопления.

Материалы: грунт Ceresit CT17, экструдированный пенополистирол Пеноплекс Комфорт 50х585х1185 мм, техническая пленка 200 мк или фольгированная теплоизоляция, арматурная сетка или специальная скоба, труба для теплого пола из сшитого полиэтилена PEXa производства Италия 16х2.0 мм, коллектор и фитинги для подключения трубы, углы фиксации поворота трубы, маркировочные бирки, расходные материалы.

Пусконаладочные работы. После завершения укладки наша инженерная группа произведет подключение теплого пола, диагностику, устранение возможных неполадок и запуск системы.

Монтаж водяного теплого пола в стяжку

06.

04.2020

Преимущества и недостатки водяного тёплого пола

Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.


Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.


Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм.

При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

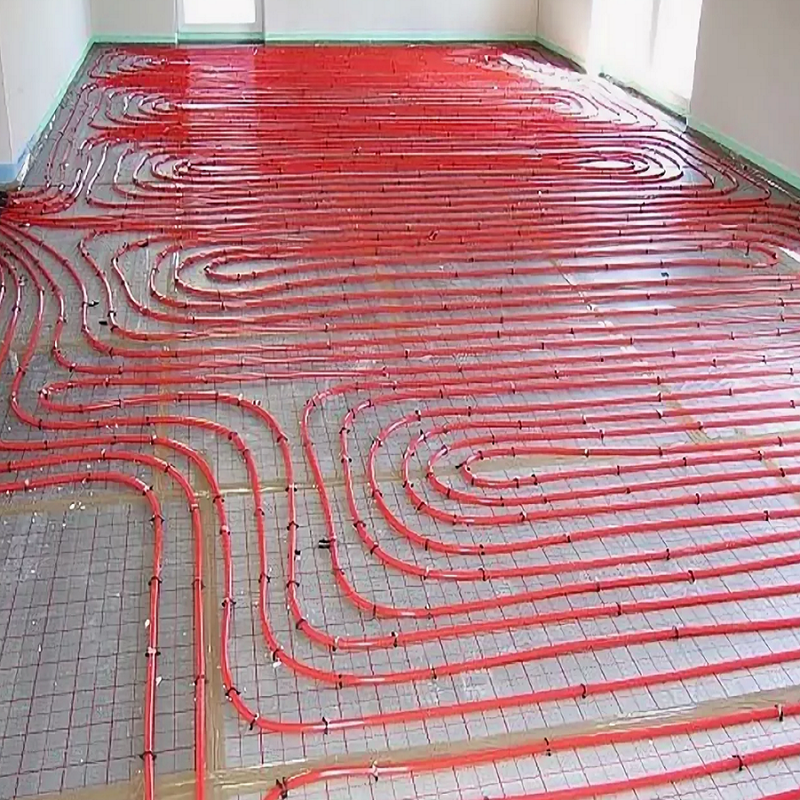

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.



Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть.

Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.



Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;

  • черновая стяжка;

  • гидроизоляционный материал;

  • демпферная лента;

  • утеплитель — 5 см;

  • нагревательные элементы;

  • арматурная сетка;

  • песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

  • при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

  1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

  2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

  3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.


Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

5 конструкций водяного пола на примере Uponor компании



Вступление

Из всех типов теплого пола, водяной теплый пол всегда был самым трудоёмким и сложным в монтаже. И дело не столько в необходимости установки коллекторного шкафа, сколько в многоэтапности работ. Укладка утеплителя, укладка армирующей сетки, раскладка труб по рисунку с подвязкой к сетке, всё это технологически нельзя сделать быстро. Все изменили современные конструкции водяного пола с использованием специальных готовых панелей из полистирола.

5 конструкций водяного теплого пола

Полистирол является основным утеплителем водяного теплого пола. Поясню почему. За исключением технологии сухого монтажа, трубу водяного теплого пола необходимо укрывать стяжкой. Она (стяжка) равномерно распределяет тепло и принимает эксплуатационную нагрузку. Вместе с тем раствор стяжки достаточно агрессивен и вступает в химическую реакцию с большинством утеплителей. И только полистирол устойчив к воздействию любого раствора стяжки. Кроме этого полистирол прочен и не деформируется при вертикальных нагрузках.

Вернемся к конструкциям. Хочу показать вам 5 конструкций водяного пола. Их основное отличие это высокая технологическая скорость и простота монтажа.

Теплый пол классик на сетке

Классической конструкцией водяного теплого пола считается укладка труб на армирующую сетку с последующим укрытием труб стяжкой.

Эта конструкция отличается максимальной высотой армированной стяжки, как следствие, плита теплого пола имеет максимальную прочность и может использоваться не только в квартирах, но и в промышленных помещениях.

Обычно, в такой конструкции используются трубы из сшитого полиэтилена типа PE-Xa, диаметром 16-20 мм. Для армирования применяется сетка с ячейками 100 на 100 мм. Трубы крепятся непосредственно к армирующей сетке пластиковыми хомутами или проволокой.

Важно, в данной конструкции обеспечить подъем армирующей сетки от низшего уровня, чтобы сетка оказалась внутри слоя стяжки.

Стоит напомнить, что стяжка в данной конструкции должна быть плавающей, то есть, не иметь химического контакта с основанием пола и со стенками. От основания стяжку отделяют слоем утеплителя, от стен стяжку отделяют демпферной лентой.

Теплый пол на панелях полистирол

Практически всегда, под стяжку водяного теплого пола укладывают слой утеплителя. Если в конструкции не использовать армирующую сетку, то крепление трубы к утеплителю, становится трудоёмким процессом. Решает эту проблему специально придуманные полистирольные панели, верх которых специально приспособлен под раскладку труб теплого пола.

Чем хороши такие панели? Во-первых, панели имеют размер 1140 х 70 мм и они очень удобны в укладке. Во-вторых, «бабышки» для крепления труб, позволяют быстро разложить и закрепить трубы теплого пола. Благодаря таким панелям, скорость укладки труб теплого пола сокращается в разы. Панели прочные, по ним можно ходить. Трубы защелкиваются простым надавливанием. Рисунок панелей позволяет укладывать их под прямым углом и углом в 45˚.

Стоит отметить, что указанный размер панелей может меняться в зависимости от производителей. Стандартная высота таких панелей 30-40 мм.

Укрываются трубы такой конструкции, обычно, полусухой стяжкой, возможно использование цементного раствора и самовыравнивающих смесей.

Теплый пол сухого монтажа

Что делать, когда нельзя использовать укрытие труб теплого пола стяжкой, а теплый пол делать нужно? Например, деревянный дом или фальшпол. Для таких случаев существует конструкция теплого пола для сухого монтажа.

Данная конструкция включает четыре компонента: монтажный лист, теплоотражающие пластины, трубы теплого пола и монтажная пленка (полиэфирная).

На основания пола укладывается монтажный лист, который является утеплителем. В пазы листа укладываются профильные металлические пластины. Рисунок монтажных листов позволяет легко уложить в них трубы отопления (композитные трубы или трубы PEX 14). Общая высота конструкции 55 мм, по минимуму. Отличается такая конструкция легким весом, всего 25 кг/м2 конструкции.

Теплый пол на липучке

Данную конструкцию теплого пола нельзя назвать популярной и часто используемой. Она предложена компанией Uponol.

Суть конструкции в следующем. Панели утеплителя покрыты многослойной фольгой с микропетлями типа «липучка». Используемые трубы MLC или PE-Xa обматываются специальной лентой с микрокрючками. Далее всё просто. Трубы укладываются на поверхность, прижимаются  к ней и закрепляются к ней по технологии «липучка». Панели имеют толщину 15 мм, 20 мм, 25 мм, 30 мм и 35 мм, используются трубы PE-Xa 14x2 и 16x1,8, MLCP 16x2 мм.

Конструкция пола в 10 мм

Для реконструкции полов, когда нет возможности сделать высокую стяжку используются низкопрофильные панели высотой 10 мм. Они укладываются на прочные бетонные, деревянные , керамические основания. Трубы укладываются в панель по рисунку теплого пола. Перфорация в панелях позволяет обеспечить прочную сцепку раствора стяжки с основанием.

Теплый пол с креплением скобами-шпильками

Это самая простая конструкция теплого пола. Суть в следующем. На основание укладывается слой плотного полистирольного утеплителя, возможно с разметкой. Трубы укладываются непосредственно на утеплитель, закрепляясь на нём специальными якорными хомутами диаметром 14-20 мм.

Выводы

Я показал 5 конструкций водяного пола на примере специализирующей компании Uponor. Данные примеры конструкций технологически не уникальны и нашли применение у всех основных производителей комплектующих водяного теплого пола.

©Opolax.ru

Еще статьи

Монтаж водяного теплого пола в Новосибирске

В настоящее время все более популярной становится прогрессивная система отопления под названием водяной теплый пол. Все чаще она активно используется как основное или дополнительное отопление в частных домах, городских квартирах или организациях. Несомненными достоинствами этого варианта являются:

  • Равномерность прогрева помещения, ведь при использовании водяного теплого пола нагрев осуществляется по всей площади. При этом на разной высоте достигается наиболее оптимальное для человека сочетание температур;
  • Более широкие возможности в планировании дизайна помещения, поскольку при использовании этой системы, как основной, отопительные приборы «не выставляются напоказ».



Расчёт стоимости тёплого пола за 5 минут





Наши работы (посмотреть все проекты)

Компания «ДаблДом» осуществляет монтаж водяного теплого пола на любых объектах. При этом специалисты компании готовы спроектировать и смонтировать мощную, но экономную систему, которая способна стать именно основным отоплением.

Отправьте заявку на расчет монтажа вашего пола прямо сейчас и получите скидку в размере 10%!

Водяной теплый пол от компании «ДаблДом»

Существенным достоинством нашей работы является комплексное оказание услуг. Так, заказав в компании «ДаблДом» монтаж водяного теплого пола, вы одновременно сможете получить:

  • Создание всего проекта с нуля, с расчетом и определением оптимальных параметров для ваших помещений. Практически – это создание нового проекта отопления. Конечно, он будет учитывать максимально уже имеющееся оборудование, разводку, но однозначно, что что-то придется изменить, оптимизировать для создания наиболее эффективной системы;
  • Подбор и поставку всех необходимых материалов и оборудования;
  • Собственно проведение работ, связанных с монтажом теплого пола, специальных узлов подмешивания, коллектора и всей автоматики;
  • Проведение пусконаладочных работ;
  • Сервисное обслуживание.

При этом у вас будет единственный исполнитель - компания «ДаблДом», что обеспечивает не только возможность влияния заказчика на окончательный результат в самом положительном смысле, но и существенную экономию времени и финансов!

Порядок работы по установке водяного теплого пола

Мы беремся за работы любого масштаба, будь это небольшая квартира с многоэтажке или крупное офисное здание. В любом случае наши сотрудники осуществляют работы по утвержденным правилам и в порядке, который в общем случае выглядит следующим образом:

Наши специалисты знакомятся с объектом, собирают данные и проводят их анализ;

  • Осуществляется разработка системы теплых полов, обеспечивающих ваши потребности и учитывающих особенности помещений. При необходимости – корректируем проект всей системы отопления;
  • Производится расчет всей системы, узлов подключения, потребности в материалах;
  • Подготавливается техническое задание, которое согласуется с заказчиком;
  • На основании техзадания создается рабочая и исполнительная документация;
  • Все необходимое оборудование и материалы доставляются на объект;
  • Проводится согласование разметки размещения системы и управления ею на месте;
  • Осуществляется установка теплого пола, всех узлов подключения, распределительных коллекторов и шкафов;
  • Проводится опрессовывание и гидравлические испытания системы;
  • Осуществляется настройка системы в соответствии с потребностями и автоматизация ее работы;
  • Сотрудники компании «ДаблДом» обучают пользователей, сотрудников правилам эксплуатации системы.

В течение всего гарантийного срока компания «ДаблДом» осуществляет обслуживание вашей системы, а при желании заказчика мы заключим договор на обслуживание в дальнейшем. Следует отметить, что водяной теплый пол действительно высокого качества и эффективности – это сложная автоматизированная система. И правильно ее спроектировать и смонтировать могут только профессиональные специалисты. Именно они и работают в компании «ДаблДом»!

Кроме этого, у нас на монтаж теплого пола цена весьма доступна, поскольку наш принцип – не навязывать заказчику ненужных или малозначительных услуг. Мы всегда добросовестно и внимательно относимся к любым требованиям и пожеланиям заказчика, так что наше сотрудничество будет плодотворным и комфортным. Поэтому, если вам нужен эффективный и доступный по цене водяной теплый пол – обращайтесь в компанию «ДаблДом»!

Посмотреть проект ОВ, ТМ







ПЕРЕЙТИ В ФОТОГАЛЕРЕЮ

Укладка водяного теплого пола под ламинат

Климат в нашей стране не такой теплый, как хотелось бы. Поэтому укладка теплых полов пользуется у нас особой популярностью. Когда хочется обеспечить в доме стабильное отопление и уют, задаешься вопросами: «Какие теплые полы являются надежными?», «С какими напольными покрытиями они сочетаются?». В последнее время наиболее часто в загородных домах и квартирах используют водяные теплые полы. Такая популярность данного типа обогрева помещения определяется рядом преимуществ.

Водяной теплый пол под ламинат. Преимущества

  1. Температурный режим при эксплуатации теплых водяных полов является довольно низким и не превышает 50-ти °С, что снижает расходы на обогрев в сравнении с применяемыми системами отопления (в среднем на 20-40%)
  2. Водяной пол является экологически безопасной системой
  3. Также это наиболее безопасный вариант с точки зрения санитарно-гигиенических норм
  4. При эксплуатации водяного теплого пола отсутствует генерация электромагнитного поля

Применять водяные теплые полы лучше всего совместно с керамической плиткой. Однако это не всегда выгодно экономически и не всегда соответствует назначению или дизайну помещения. Альтернативным вариантом может стать применение водяного теплого пола под ламинат.


Установка

Установка водяного пола под ламинат требует соблюдения нескольких обязательных правил:

  1. Данный тип пола готовится заранее. Его нужно хорошо прогреть в течение нескольких суток. Затем следует выключить прогрев за 2-3 суток до старта работ. Это необходимо для формирования микроклимата в помещении, при котором будет функционировать теплый пол.
  2. Ламинат перед укладкой оставляется в помещении на несколько суток, чтобы покрытие адаптировалось к микроклимату данного помещения и не меняло после укладки свою форму.
  3. Ламинат и система теплоизоляции выбирается специально под водяной теплый пол. Не используют для таких целей массивную доску, так как тепло не сможет через нее проходить и водяной пол станет бесполезным. Ламинат должен отличаться высокой прочностью. Изоляционная подложка должна быть тонкой, чтобы пол хорошо прогревался и обеспечивал уют и комфорт в помещении. На напольном покрытии, которое разрешено использовать совместно с теплым полом, присутствует обозначение «Warm Wasser». Желательно обращать внимание на параметры ламината, характеризующие его тепловое сопротивление (thermal resistance, heat resistance).
устройство водяного пола
укладка водяного теплого пола под ламинат


Конструкция водяного пола включает в себя нагревательный элемент, выполненный из довольно гибкой трубки и коллектор (схему подключения к отопительной системе). Пол нагревается посредством циркуляции носителя тепла (воды) по нагревательному элементу. Схему укладки показана на рисунке 1. Для сравнения читайте о инфракрасных полах.

Недостатки

Водяной теплый пол под ламинат имеет также и свои минусы:

  1. Административные препятствия. Подключение водяного пола к системам центрального отопления в многоэтажных домах запрещено или требует документального разрешения соответствующих служб. То же относится и к монтажу отдельных контуров отопления.
  2. Для монтажа нагревательного элемента диаметр изгиба нагревательного элемента не должен быть < 10 см, это необходимо учитывать, чтобы по периметру небольшой комнаты не оставались «холодный участки.»
  3. Температура воды, циркулирующей по нагревательному элементу, будет зависеть от работы системы отопления. Современные теплые полы подразумевают обязательную регулировку температуры подаваемой воды.
  4. Как правило, водяной теплый пол требует укладки поверх нагревательного элемента цементной стяжки толщиной 5-10 см. Стяжка должна быть армированной. Поверх стяжки под ламинат кладется изоляционная подложка, за счет чего пол прогревается не так эффективно.

Исходя из вышесказанного, следует, что укладка водяного теплого пола под ламинат требует тщательной проработки деталей, оценки целесообразности его применения, но имеет ряд неоспоримых преимуществ, удобств в эксплуатации и может принести дополнительный комфорт в дом.  При этом необходимо учитывать размеры помещения, этажность, способы подключения к системе отопления, эксплуатацию пола и помещения, климат в помещении, качество напольного покрытия и т.д. Читайте также о вариантах укладки ламината «под плитку.»

Похожие записи

Как выполнить монтаж водосточной системы своими руками

Отсутствие водосточной системы способно негативно отразиться на внешнем...

Как выбрать смеситель для ванной и не пожалеть

Когда в ванной начнет капать из крана, сантехник посоветует заменить смеситель....

Установка насосно-смесительного узла для теплого пола: на что обратить внимание

Отопление частных домов посредством двух различных систем вошло в норму. Чаще...

Соблюдайте основные требования к газовой котельной!

Тем людям, которые сталкиваются с вопросами подвода газа к своему дому,. ..

Монтаж теплого водяного пола своими руками от ТД«АНДРАУС»

Никто не будет спорить с тем, что со временем стоимость энергоносителей становится все более и более дорогой. Аналитики предвещают нам, что в ближайшие годы тарифы повысятся до европейских цен. Поэтому большинство людей задумываются о том, чтобы подобрать наиболее экономичный вариант энергоносителей. Если же учесть, что система отопления должна быть не только доступной в финансовом отношении, но и полностью отвечать всем требованиям о комфорте и технологичности, то вариантов в действительности остается немного. И, как известно, монтаж теплого водяного пола признают наилучшим решением.

Преимущества и недостатки теплых водяных полов

Прежде всего, плюс такого варианта в том, что он экономичен в применении и экологически безопасен. Однако, требует дополнительного оборудования и подготовительных строительных работ, что делает весьма недешевой саму установку системы. Что касается других преимуществ данного вида отопительных систем, то это его возможность замаскировать в интерьере отопительные приборы и придать помещению гармоничный внешний вид. Также такой способ позволяет сделать прогрев пола равномерным по всей необходимой площади. Радует и перспектива обогревать большие помещения при весьма небольших затратах электроэнергии.

Еще одна причина считать такой способ выгодным. Это единовременные затраты при установке оборудования и практически полное отсутствие дальнейших расходов на обслуживание.

Что же касается недостатков, то они также имеются. Например, при монтаже системы могут возникнуть сложности определенного характера и необходимость в применении водяного насоса. Может быть весьма проблематично управлять температурой пола. К примеру, могут наблюдаться случаи снижения давления в стояке. А также есть вероятность потери температуры для соседних помещений. Имеется и риск протечки, определить которую может быть довольно сложным заданием.

Однако, все-таки можно сделать вывод, что плюсов данная конструкция имеет больше, нежели минусов. И если вы решили, что именно этот способ станет для вас идеальным вариантом подогрева помещения, то вам стоит узнать о том, как проводится монтаж теплого водяного пола.

Конструкция теплого водяного пола

Основным нагревательным элементом системы отопления является термически изолированная бетонная пластина. Она нагревается с помощью вмонтированных в нее труб, по которым циркулирует используемая горячая вода. Вначале подготавливается ровная цементно-песчаная стяжка. На нее, а также вдоль стенок улаживается термоизоляционный настил, оснащенный алюминиевой пленкой. Этот настил служит для того, чтобы препятствовать уходу тепла в основание стен и пола. После на теплоизолятор вместе с пленкой укладываются трубы.

Укладка трубы для теплого пола происходит с помощью крепежных деталей. После их использования все заливается раствором цемента. Наверх укладывается напольное покрытие в виде плитки, паркета, ковролина. Чтобы система начала работать, используется специальное оборудование для передачи теплоносителя по трубам. В частности, системы управления, наносы, распределители контуров нагревания и так дальше.

В народе ходит распространенное заблуждение о том, что теплый водяной пол может стать причиной уменьшения напора воды этажом ниже. Но на деле произойти такая ситуация может только лишь в старых домах, где используют гравитационную систему водоснабжения. Или тогда, когда при установке труб диаметры и прочие параметры были рассчитаны неправильно.

Если вы используете котлы, то температура их в идеале должна быть 90°C. Но так как в современных системах централизованного отопления температура воды заходит за необходимую границу 50-90°C, то необходимым элементом является установка трехходовых термосмесительных кранов подмешивания, или же специальной аппаратуры, которая применяется с целью регулирования.

Какими должны быть трубы для теплого пола?

В современных системах отопления полов применяются полимерные трубы из полипропилена, полиэтилена, полибутена, металлопластика и металлов, которые не поддаются коррозии. По нормам ГОСТа запрещается использование труб из черного металла. Материалы такого рода не могут быть вставлены в бетон, и укладка трубы для теплого пола станет процессом весьма проблематичным.

Идеальный внешний диаметр – 16-18 мм. При таких размерах пол увеличится в толщине вовсе не значительно. Дополнительных устройств для оптимальной гидравлики не потребует.

Так как трубы требуют заливки бетоном, то в случае их повреждения придется взламывать пол, потому требования к ним применяются особенно высокие. Для теплых полов применяют отопительные трубы, а не те, которые предназначены для горячего или холодного водоснабжения. Они должны иметь герметичность 100%, защитный слой, который будет препятствовать диффузии, и изгибаться вручную.

Есть немаловажное условие, которое обязательно должно выполняться. Для того, чтобы осуществить прокладку в одном помещении, необходимо использовать цельный кусок трубы. Срок службы ее должен быть соизмерен со сроком жизни всего здания. Рекомендуется использовать трубы от известного производителя, гарантия на которые дается минимум 50 лет, чтобы даже в случае их повреждения вы получили компенсационные гарантии.

Материалы для термоизоляции

С целью термоизоляции может применяться любой пористый материал, начиная от обычного пенопласта и заканчивая его гораздо более усовершенствованными разновидностями. Есть особый материал, который называется терамплен. Он оснащен уже наклеенной фольгой, на которой сделана особая разметка, помогающая произвести укладку труб максимально ровно. Толщина слоя, который изолируется, должна быть не меньше 22 см. А на грунтовом полу и в помещении, которое не отапливается – не меньше, чем 30 мм. Для того, чтобы предотвратить образование теплового моста между стенами и нагревательной пластиной, рекомендуют прокладывать демпферную ленту или тонколистовой пенопласт.

Материалы для пола

Обычный метод для нагревательных пластин не подойдет. Для того, чтобы бетон стал более эластичным и легче входил в контакт с трубой, в состав смеси принято добавлять пластификатор. Обязательно нужно придерживаться всех норм расхода пластификатора для бетона. Если такой пластификатор не будет находиться в смеси или будет использоваться в неправильном количестве, то нагревательный настил может быстро начать трескаться.

Что касается напольных материалов, то не все они, за исключением керамической плитки и камня, могут подойти для покрытия теплого пола. Потому рекомендуется стелить лишь те материалы, которые хорошо выдерживают температурные нагрузки. Например, ламинат, линолеум, паркет и ковролин. Такие материалы должны иметь особые обозначения. Они говорят о том, что предназначены для укладки на теплые волы.

По принятым стандартам тепловое сопротивление материала не должно быть выше максимально допустимого значения R1 = 0,15 м2*К/Вт.

Что касается текстильных видов покрытия, дерева, а также линолеума, то они должны быть проклеены специальным термоустойчивым клеем. Паркет должен стелиться при влажности не менее 4 процентов.

Особенности проектирования

Проектирование системы теплого водяного пола – это задача весьма непростая. Именно от того, насколько качественно она будет исполнена, зависит технология монтажа водяного теплого пола и дальнейшей результат. Чтобы рассчитать правильное количество материалов и элементов, и обеспечить верное и надежное функционирование системы, нужно учесть множество различных нюансов. Среди них: желаемая температура, размеры помещения, его форма и высота, особенности труб и прочих материалов, площадь, которая подлежит обустройству и многое другое.

В наше время нужное количество змеевиков для отопления помещения определяется несколькими параметрами. Среди них площадь помещения, длина трубы, которая не должна быть больше 120 м, теплопотери комнат. Также с учетом диаметра трубы производят расчеты гидравлического сопротивления. На стадии проектирования очень важно учесть расположение швов между нагревательными пластинами, которые могут быть компенсационными или разделительными. В противном случае по причине усадки и удлинения температуры могут быть образованы трещины и выпячивания на поверхности.

Разделительные швы используются в отдельных случаях, среди которых:

  • применение по краям стяжки с целью компенсации расширения;
  • применение в помещениях, площадь которых превышает 40 м2;
  • при длине плиты более 8 м;
  • над швами несущих конструкций;
  • в проемах дверей или при довольно сложной конфигурации пола.

При разработке схемы стоит учитывать следующие моменты:

  • контур вы должны уложить так, чтобы трубы и деформационные швы не пересекались,. Исключение составляют лишь подводящие трубы;
  • в тех местах, где трубы пересекаются со швом, их укладывают в защитной гофрированной трубе. Отступы должны составлять 20 мм от  шва с каждой стороны материала;
  • в том случае, если используются твердые напольные покрытия, шов поднимается над поверхностью пола.

Монтаж теплого водяного пола: основные условия

Если вы производите монтаж теплого водяного пола, то знайте, что вначале вам нужно провести все необходимые подготовительные работы. Поскольку толщина теплого пола составляет около 10-13 см, то нужно, чтобы ниже чистого уровня в запасе оставалось не менее 7 см, иначе высота значительно увеличится. Особенно это касается ванных комнат, поскольку значительное увеличение высоты пола может привести к потопу.

Полы в помещениях, которые примыкают непосредственно к грунту, обязаны иметь хорошую надежную гидроизоляцию. А также нуждаются в проведении дополнительных штукатурных работ.

Поверхность цементно-песчаной стяжки должна быть идеально ровной. Неровности, если и допускаются, то не должны превышать 10 мм. На месте бугорков трубка может оказаться выпуклой. Это спровоцирует воздушную пробку, которая будет препятствовать циркуляции воды. Если имеются неровности, то нужно произвести дополнительную выравнивающую стяжку. При этом лучше не применять сыпучие материалы вроде песка или строительных отходов. Если производимый вами теплый пол предусматривает наличие уклона, то следует делать его в несущем настиле. Стяжка перед установкой системы должна быть идеально сухой.

Монтаж теплого водяного пола, технология укладки и схема теплого пола

Очевидно, что каждый из нас, выбираясь в холодный зимний вечер из теплого душа, попадали на поверхность холодного кафеля. После приобретения массы приятных чувств от водных процедур подобные события фактически ввергали к моральным падениям на землю с небес и сразу же вынуждали многих быстро идти на поиски теплых носков и тапочек. Однако такая ситуация появляется не только в ванной комнате, но и на кухни на кафельном полу, в спальне на ламинате, и в других местах. Монтаж теплого водяного пола дает возможность избежать этих мало приятных ощущений.

Водяной теплый пол

Что такое теплый пол?

Итак, теплый пол – это одна из разновидностей систем отопления комнаты. Важнейшая особенность такой системы это то, что нагревательные элементы устанавливаются в пространстве пола.

Для того чтобы была понятной схема монтажа водяного теплого пола, давайте для начала рассмотрим традиционную систему водяного обогрева под окнами со всем знакомыми радиаторами. Прогретый от радиаторов отопления воздух устремляется прямиком под потолок, а не на обогрев нашего тела. Далее, постепенно остывая, воздух спускается на нижние уровни, греется от радиаторов и снова устремляется к потолку. При указанном распределении тепла помещения, теплый поток воздуха будет находиться около радиаторов и под потолком, в то время как наши ноги будут мерзнуть из-за большого недостатка теплого воздуха на нижних уровнях.

Температура в доме при разных системах отопления

Технология монтажа теплого водяного пола подразумевает совершенно другую картинку. Здесь трубопровод — нагревательный элемент равномерно распределен по всей площади пола нашего помещения, поэтому излучение тепла будет одновременно происходить со всей поверхности.  В результате потоки самого теплого воздуха будут преобладать у поверхности пола, на уровне 2-х метров, температура воздушного потока в помещении немного уменьшится, и, в конце концов, в районе потолка рассредоточатся самые холодные потоки воздуха.

Такое разделение тепла будет чувствоваться человеком наиболее комфортно. Помимо этого, ноги, постоянно контактирующие с полом, будут теперь находиться на более теплой поверхности, что, в свою очередь, позволит значительно снизить потери накопленного тепла через стопы.

Теплый пол водяной, стоимость монтажа которого немного дороже, чем установка электрического теплого пола, может быть использован не только для подогрева пола, но и служить основным источником отопления, что не приемлемо для электрических полов, в силу стоимости электроэнергии.

Тонкости устройства и монтажа теплого водяного пола

В случае применения горячей воды в качестве главного источника тепла, смысл работы такого устройства сравнительно простой. Вместо использующихся регистров отопления на поверхность пола устанавливается гибкая специальная труба, по которой проходит горячая жидкость. Источником горячей жидкости служит либо газовый котел, либо центральное отопление.

Конечно, вариант с использованием центрального отопления в качестве источника горячей воды, с точки зрения комфорта и уюта, является не самым оптимальным. Так как каждую осень необходимо ждать, когда дойдет до заветной отметки среднесуточная температура и коммунальные службы приступят к очередному отопительному сезону. Поэтому использование теплых водяных полов доступно для собственников частных домов, но не исключается использование в многоэтажных домах. Некоторые новостройки подразумевают подключение теплых полов, при наличии отдельных стояков для их подключения.

Рекомендуем к прочтению:

Схема подключения теплого водяного пола к системе центрального отопления

Если вы живете, например, на втором этаже, то соответственно, пол будет собой представлять бетонную плиту определенных размеров, однако, если вы спуститесь на первый этаж и зададитесь тем же вопросом, то поймете, что ваш пол является еще и потолком для первого этажа. Конечно, ваши соседи, проживающие в квартире под вами, не будут против дополнительного источника тепла, но вместо этой квартиры может оказаться и подвальное помещение, которому вы сами вряд ли захотите отдавать тепло. Чтобы решить эту проблему необходимо использовать теплоизоляцию по всей площади пола, где будет производиться монтаж теплых водяных полов, видео материалы, которого вы можете посмотреть ниже.

Укладка теплоизоляционного слоя — листов пенопласта

Вторая проблема, которая вытекает из теплопроводности материалов, это если вами будет принято решение установить трубопровод под 5-ти сантиметровую сосновую доску, на которую будет уложено несколько слоев утеплителя, керамическая плитка и ковер, то КПД вашей напольной системы отопления будет равна нулю. Поэтому если вам нужен эффективный теплый водяной пол, то полет фантазий необходимо ограничить материалами с большой теплопроводностью.

Монтаж теплого пола

Монтаж теплого пола водяного подразумевает классическую схему монтажа, то есть укладка трубопровода происходит в цементной стяжке. Это происходит по двум причинам. Первая из которых – это большая нагрузка, от которой необходимо защитить трубопровод. Вторая причина заключается в том, что трубы имеют небольшую площадь, а воздух это хороший теплоизолятор, поэтому контактировать трубы должны не с воздухом, а непосредственно со стяжкой, которая должна работать как нагревающая поверхность.

После того, как вы подготовили слой теплоизоляции, можно приступить к укладке трубопровода. Здесь может возникнуть вопрос о креплении трубопровода к основанию. Давайте разберемся с этим вопросов по порядку.

Теплый пол водяной, технология монтажа которого имеет несколько способов крепежа трубопровода, будет эффективней именно при правильном монтаже.

К примеру, на слой теплоизоляции можно поместить арматурную сетку, к которой с помощью проволоки и будет закреплен трубопровод. Помимо удобного метода разметки, такая сетка будет дополнительно являться армирующим элементом нашей будущей стяжки. Также в специализированных магазинах можно найти разнообразные крепежные ленты и специальные клипсы, которые способны удерживать трубопровод на слое теплоизоляции.

Смонтированный теплый водяной пол

Монтаж отопления теплого пола не требует каких-либо особых знаний, достаточно просто хорошо подготовиться и прочитать достаточную литературу. Крепление трубопровода производят с шагом приблизительно в 1 м. В случае использования легкодоступного проволочного метода крепления нужно вспомнить о необходимости небольшого зазора. Так наглухо притянутый с помощью проволоки трубопровод может достаточно сильно деформироваться через несколько лет. Происходит это из-за разного теплового расширения металлической проволоки и трубопровода. Монтаж теплых водяных полов подразумевает несколько правил, которые позволяют получить максимально качественный эффект от эксплуатации таких полов.

При циркуляции через трубопровод горячая вода передает часть своей энергии в пространство, в итоге происходит снижение температуры.

Поэтому, во-первых, необходимо знать, что длина контура трубопровода не должна быть больше 80-90 м. Оптимальной длиной считается 60м. Если этого недостаточно, необходимо установить новый контур, однако, нужно помнить, что длина всех использующихся контуров должна быть примерно одинаковой.

Рекомендуем к прочтению:

Монтаж теплого пола

После того, как вы уже приобрели все необходимые элементы и знаете схему установки, можно непосредственно начинать сам монтаж теплого пола водяного. Для этого вам необходимо закрепить трубопровод в подающий коллектор и начать укладку контура. Стоит помнить, что каждый контур необходимо укладывать целым куском, не пользуясь, при этом соединительными элементами. Такие соединительные элементы увеличат риск различных протечек.

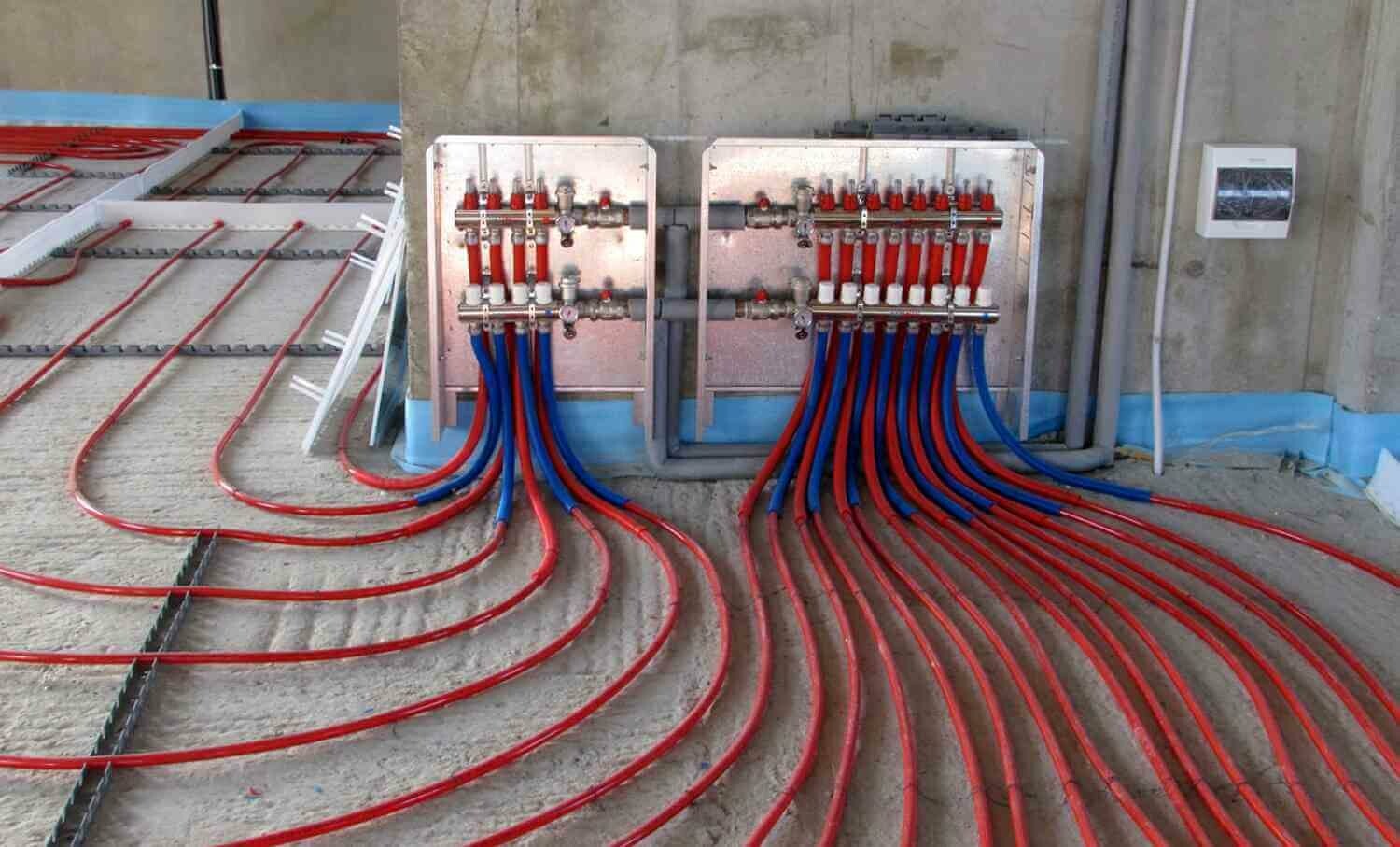

Теплый водяной пол с коллектором

После того, как контур уложен, конец трубопровода необходимо подключить к возрастному коллектору. В принципе, монтаж теплого пола водяного, видео материал, по установке которого вы можете посмотреть ниже, довольно хлопотная процедура, но достаточно надежная. Но на этом монтаж системы водяной теплый пол не заканчивается. Если одна из сторон пола превышает 8-ми метровую отметку, необходимо использовать деформационный шов, изготавливающийся из демпферной ленты и служащий для компенсации тепловых расширений.

Технология монтажа водяных теплых полов подразумевает проверку всей системы перед окончательной заливкой.

Для этого в трубопровод впускается под давлением горячая вода.  Давление должно превышать рабочее в несколько раз, но не меньше 0,6 МПа. В первом периоде испытания, который длится около 30 минут, давление воды не должно уменьшиться более чем на 0,06 МПа. Во втором периоде испытаний, которое проходит приблизительно 2 часа, значение рабочего давления, достигнутое 1 МПа, не должно убавиться более чем на 0,02 МПа, температура жидкости при этом не должна меняться.

Проверка пола под рабочим давлением

Если ваша система теплых полов прошла все испытания, можно заливать бетонную стяжку, максимальная высота которой не должна быть выше 7-ми см. Водяной теплый пол, монтаж которого не подразумевает каких-то особых знаний, будет служить вам на протяжении многих лет при условии, если производить его ежегодную профилактику.

Что касается материалов для цементной стяжки, то подойдет цемент не ниже марки М300. Будет лучше, если вы будете использовать пластификатор при заготовке раствора.

Заливка водяного пола бетоном

Теперь вы знаете, что такое водяной теплый пол, монтаж, видео- и фотоматериалы которого можно посмотреть ниже. Осталось только воплотить задуманное в реальность. Если вы думаете, что установка теплого пола вам не под силу, то всегда можно прибегнуть к помощи высококвалифицированных специалистов, которые знают что и как необходимо делать, а также помогут рассчитать материал, который необходим.

Бесплатное руководство по установке водяного теплого пола для DIY и профессионалов - Radiantec

Руководства по установке - Наши руководства по установке поверхностного отопления написаны на легком для понимания языке с изображениями и схемами. Они разработаны, чтобы помочь домашним мастерам (DIY), специалистам в области отопления или «достаточно компетентным мастерам» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса, чтобы отправить их вам по почте.

PDF-файлов большие. Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если вы еще не установили его, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто нажмите на фотографию рядом с приложением, которое хотите просмотреть.


Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и строительству! В этом руководстве содержится обширная общая информация о лучистом тепле . Методы теплоизоляции плит, расчет теплопотерь, варианты трубопроводов, варианты систем и многое другое - все это написано на понятном для домовладельца языке с изображениями и схемами.


Открытая прямая система

Инструкции по установке Open Direct System .В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.


Закрытая система .

Закрытая система использует специальный водонагреватель или бойлер для горячей воды для лучистого тепла. Пошаговая инструкция с фотографиями всех комплектующих.


Косвенная система

Инструкции по установке косвенной системы .В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделяются с помощью теплообменника.


Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон - один из самых простых и экономически эффективных способов установки лучистого тепла .Вы также можете обратиться к Руководству по проектированию и строительству, чтобы узнать о методах изоляции плит.


Между балками перекрытия

Инструкция по установке трубопровода между балками перекрытия . Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. В этом руководстве показано, как это сделать!

Установка трубок на полу

Инструкции по установке трубки поверх пола .Если вы компетентный самодельщик и не против работать с электроинструментом, то вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что делать.


Установка труб в потолке

Инструкция по установке трубки в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу.Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка вешалки для полотенец

Инструкция по установке полотенцесушителя.Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это дополнение покажет вам, как этого добиться!


Установка водонагревателя Polaris

Инструкция по установке водонагревателя Polaris. Водонагреватель Polaris - это очень сложное устройство, и крайне важно строго следовать инструкциям производителя. Однако имейте в виду, что при подключении вашей системы к Polaris вам необходимо следовать схемам подключения Radiantec.


Инструкции по установке Radiantec Controls.

Электрические схемы для всех устройств управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.


Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.


Руководство по установке солнечного домашнего водонагревателя Radiantec Basic.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» - это предварительно спроектированный «комплектный» солнечный водонагреватель для бытовых нужд, который обеспечит обильное горячее водоснабжение для типичной семьи. Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, обогрев бассейнов и садоводство с помощью солнечной энергии.Эта система разработана с учетом требований различных налоговых органов.


Руководство по эксплуатации солнечного водонагревателя Radiantec Basic для бытовых нужд.

Это руководство проведет вас через регулярные процедуры обслуживания солнечного водонагревателя Radiantec Basic для бытовых нужд.

Теплый пол - методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из наших самых частых вопросов.В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих труб, в том числе:


УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты - один из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно делать это правильно.В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вы всегда должны консультироваться со своим официальным лицом, чтобы правильно установить.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх уплотненной земли или песка следует установить пароизоляцию. Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом.Исследования показывают, что это может быть неэффективно, как другие варианты. Вам следует проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт - хороший источник информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита). Обычно мы рекомендуем 2 дюйма, но в некоторых штатах сейчас требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли с 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

Crete-heat - это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он соединяется вместе. Нет необходимости заклеивать швы.

Поскольку большая часть тепловых потерь в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изолирования бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, ознакомьтесь с нашим Руководством по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, то это будет легко. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скобы могут быть довольно дорогими.

Другой вариант - прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА НАПОЛЬНОГО ОТОПЛЕНИЯ СКОБАМИ

Метод укладки излучающего пола со скобами очень популярен, поскольку до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже). Несмотря на то, что применение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ выполняться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное Университетом штата Канзас несколько лет назад, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать в два раза больше BTU. Важно то, что обычно можно снизить температуру воды и сократить время цикла, что может снизить эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в покрытых и не покрытых покрытиях областях.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило - располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, в ванных комнатах и ​​в местах с высокими потерями тепла, например в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер:
Примерно на 1-2 ″ ниже излучающих трубок и пластин вы должны установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевым покрытием. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки отражающего барьера - отражать лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важный элемент, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одном пролете балок для теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ - абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими потерями тепла, следует добавить R-19. Если нет, вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции на самом деле не имеет большого значения.

Закрепите деталь изоляции над подвесным пространством.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем, и все, что мы цитируем, имеет единственную цель - создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, по нашему мнению, глупо заранее сэкономить немного денег и отказаться от важного элемента, который сэкономит вам деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ - «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом, чтобы передавать тепло.Проблема в том, что воздух - это изолятор, а Pex, непосредственно контактирующий с деревом, - плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной системы горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная установка теплый пол из панелей. Когда-то это была обычная установка, но теперь мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита размером 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, потому что существующие дома не были спроектированы так, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12–14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким слоем гипербетона.

Некоторые преимущества подвесной плиты:

  • Простая установка трубки по сравнению со скобками.
  • Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
  • Звукоизоляция.
  • Огнестойкость.
  • Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты мы можем получить до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
  • Нет необходимости в алюминиевых теплообменных пластинах.
  • Равномерная и стабильная температура пола.

Некоторыми недостатками подвесной плиты являются:

  • Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
  • Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые постфактум решили, что они хотят сделать подвесную плиту, хотя дополнительные 1 1/2 дюйма не были запланированы.
  • Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
  • Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.
Процесс установки подвесной плиты
Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены оформляются каркасом, но не гипсокартоном. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант - просверлить отверстие в полу, провести трубу под стеной, а затем снова поднять с другой стороны. Затем некоторые кладут на пол слой пластика. Кажется, есть некоторые споры о том, нужно ли это или нет. Поскольку это не вопрос лучистого теплого пола, мы доверяем это решение подрядчику, выполняющему работы. Пришло время положить трубку и прикрепить ее к полу. Они производят скобы Pex, которые предназначены для крепления Pex к деревянному черновому полу. Обязательно прикрепите трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг - утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов - использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex. Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, у всех них есть один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже подумать о них по цене 8-10 долларов за квадратный фут. Эта цена даже не включает в себя сияющий материал.

Ленты фанеры установлены на черный пол.

Компания Radiantec разработала - практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого теплого пола поверх существующего пола за небольшую часть от стоимости панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку, достаточно широкую для трубки и пластины, примерно 3/4 дюйма.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать прямо на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Janes Radiant - Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для поверхностного электрического отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого обогрева

Janes Radiant - лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами. Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным теплом. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку.Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня - мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши наборы для самостоятельной сборки могут быть установлены и использованы в любых помещениях с использованием любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола. Первый находится в самом полу, второй - под черным полом между балками. В большинстве случаев наиболее эффективны гидравлические системы (на водной основе). Ниже приведены распространенные методы гидравлической установки:

Плита класса
НКТ устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции.Это обеспечивает эффективную установку с большой массой. Трубы поверх фанеры с гипсовой заливкой
Трубы прикрепляются скобами к фанерному основанию, а затем покрываются тонким слоем легкого гипсового цемента. Это обеспечивает эффективную установку с большой массой. Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные основания. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место.Затем поверх панельной системы укладываются напольные покрытия. Staple-Up
Трубка крепится скобами к основанию пола между балками с помощью алюминиевых пластин теплопередачи. Таблички повышают эффективность и быстродействие установки. Затем между балками под трубой устанавливается изоляция, которая помогает отвести тепло вверх. Шпалы над деревянным черным полом
Фанера вырезается, чтобы получить деревянные планки обрешетки, которые устанавливаются на черный пол.Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами. Для каждого из этих вариантов гидронной установки Janes Radiant предоставит
  • пошаговое иллюстрированное руководство по установке
  • неограниченную техническую поддержку по телефону и электронной почте в течение всего времени установки
  • PEX трубка
  • схема расположения трубок
  • Коллектор (ы)
  • для распределения горячей воды по различным трубопроводным контурам
  • бойлер, резервуар для горячей воды или водонагреватель без резервуара, соответствующий размеру и типу проекта
  • предварительно смонтированная механическая панель со всеми компонентами согласовано с вашим источником тепла
  • все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе теплого пола

Это экономично

Самостоятельная установка экономит ваши деньги, а тепло в пол со временем снижает ваши затраты на электроэнергию.

Где установить?

Новое строительство, небольшие или большие пристройки, реконструкция или существующие помещения.

Это просто

Установка проста и совместима с вашим домом и существующими этажами.

Вас поддерживают

Наши руководства по установке ясны, подробны и просты в использовании, и мы предлагаем бесплатную техническую поддержку.

Как начать:

1) Выберите область, которую вы хотите обогреть. 2) Позвоните Джейн, чтобы узнать цену или сделать заказ. 3) Получите комплект и руководство по почте. 4) Установите и наслаждайтесь!

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло.В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды по пластиковым трубкам, установленным в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию и в конечном итоге окупается. Вставить его в новую конструкцию очень просто: специальные деревянные пластины, прикрученные к балкам, служат в качестве основания.Но установка труб под существующий пол представляет собой проблему. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубы. Фото Рассела Кея

Лучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, - это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу. Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода.«Пластик, такой как PEX, не является хорошей средой для переноса», - говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы обеспечивают равномерное распределение трубок на расстоянии от 6 до 8 дюймов во избежание появления холодных пятен. Змеи трубопровода непрерывно изгибаются от пролета до пролета через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки. Однако на кухне или в семейной комнате Ричард старается не оставлять ее под шкафами или другими встроенными элементами. «Вы не хотите, чтобы тепло было запечатано в герметичной коробке», - объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла от пола вверх, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом и насоса для перемещения воды от одного к другому. При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проектный дом TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду из бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды при температуре не выше 140 градусов по Фаренгейту.Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и деформировать древесину. В здании проекта температура в трубах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2. Утепление ванных и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу.Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки в ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться сложнее. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху. По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, например подъема или срезания дверей.(Эти ограничения также применяются к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть продукты, например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, которые сохраняют дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут перекрывать практически любой черновой пол - доски, фанеру, OSB или даже бетон - если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната - отличное место для модернизации. Однако плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит тепло. Для деревянных полов Ричард рекомендует такие твердые породы, как дуб, ясень или клен. «Чем уже доска, тем лучше», - говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки - информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов - не превышает R-2,5. «Если пол слишком хорошо изолирован, - говорит Ричард, - это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, может распространяться лучистое тепло. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки - близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду от котла к коллектору.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», - говорит Ричард. Если в подвале будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие труб из легкого бетона или гипсобетона позволяет теплу поглощать тепловую массу бетона. Это также защищает трубы, но увеличивает высоту готового пола», - говорит Ричард. «Значит, вам нужно будет отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет никаких сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», - говорит он. «Но главная причина, по которой вы это делаете, - это повседневный комфорт».

Альтернативный вариант электрического лучистого отопления

Как правило, электрические излучатели - либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, - устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление - либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, - модернизируется в отдельных комнатах, а не в целых домах. Его быстрее и дешевле установить, и он может стать хорошей заменой, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Учитывая высокую стоимость киловатт-часа, это не лучший основной источник тепла, особенно в холодном климате», - говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой передачи.Период »

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать. Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

В 1982 году я был участником установки излучающего излучения в подвале в качестве ученика. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола.Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов. Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Как я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли.Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

Вот что я помню как самые серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубами, и половина подвала была из разряда заброшенных.

Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Саут-Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

Моя цель - помочь вам избежать этих ловушек и направить вас к успешному дизайну и установке лучистого пола каждый раз.

Систематический процесс проектирования

Как и в любой другой успешной гидравлической конструкции, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного легче сделать все правильно с первого раза, чем исправлять постфактум.

А с лучистым полом с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогое растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Ниже приведен способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди, которые намного умнее меня.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Программное обеспечение для проектирования

Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно встретить одинаковый тип пола повсюду.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для толстой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь комнаты в квадратных футах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на квадратный метр помещения.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение BTU / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (BTU / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв. Фут = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами - вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу. Метод установки определит размер трубки. Для бетонных работ обычно используют 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, BTU / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов. Перелив бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: БТЕ / час / фут; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием этих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубе x 2,0

Длина поводка или хвоста - это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

Трубка диаметром 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = тепловые потери в БТЕ / (расчетная дельта Т x 500). Пример: 100 000 / (10 x 500) = 100 000/5 000 = 20 галлонов в минуту. 500 - это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 - удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые облегчают вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На обратной стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если у меня расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

2. Если они собираются постелить коврики на полы с подогревом, им необходимо знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем хуже будет.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.

• Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм сразу после их установки.

• Имейте в виду, что если вы используете смесь гликоль / вода, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

• При установке трубок поверх чернового пола для переливов толщиной 1 1/2 дюйма, будьте осторожны, чтобы не разместить все свои хомеруны в общем коридоре. В этом случае зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Расчет нагрузки для каждой комнаты определит, сколько нужно утеплить.

• Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам понадобится.

• Максимально увеличьте эффективность модулирующего конденсационного котла за счет минимально возможной температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

• Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но обратите внимание на нишу рабочего стола, добавленную в последнюю минуту к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это была моя оплошность в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

Вы не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк. Читайте, ходите на семинары, задавайте вопросы, слушайте и учитесь, и вам никогда не придется об этом беспокоиться.

6 плюсов и минусов водяного теплого пола, о которых вы не знали

3. Больше места и свобода дизайна

Благодаря лучистому напольному отоплению можно наслаждаться всей комнатой без радиаторов на стенах. Даже самые современные радиаторы занимают место на стене, поэтому представьте, какую свободу дизайна вы имеете с полами с подогревом - вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать радиаторы.

4. Работает со всеми напольными покрытиями

Система «теплый пол» дает вам возможность спроектировать свой дом по своему вкусу, максимально используя пространство стен и пола. И вы по-прежнему можете свободно выбирать тип пола, поскольку пол с подогревом хорошо сочетается с ламинатом, деревом, плиткой, камнем, ковром и т. Д.

5. Безопасность и комфорт

Когда у вас пол с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов , когда в доме находятся молодые члены семьи.Система обогрева надежно убрана в сторону и не будет слишком горячей на ощупь.

Лучистое тепло также намного лучше для качества воздуха в помещении, поскольку оно сохраняет воздух свежим и богатым кислородом. С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Тепловая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, приводит к тому, что вся пыль движется по кругу , чего не произойдет с системой подогрева пола.

6.Легкость установки

Полы с подогревом легко установить, особенно если вы сделаете их частью проекта строительства или ремонта. Например, Warmup's StickyMat solution может быть установлен в качестве самостоятельного проекта , поскольку его просто уложить с заранее разнесенными электрическими проводами, которые легко прикрепляются к сетке, и их можно развернуть на месте. Кроме того, есть даже дополнительное удобство уборки, так как поддерживать чистоту в комнатах проще без укромных уголков радиаторов.

Минусы лучистого теплого пола

1. Стоимость установки

При оценке стоимости установки, безопасная оценка стоимости кронштейна составляет от 10 до 20 долларов за квадратный фут в зависимости от типа системы, которую вы выбираете для своего дома. Помимо установки, вам все равно потребуется вызвать квалифицированного электрика для подключения системы к источнику питания, это может занять несколько часов и может стоить от 200 до 250 долларов в зависимости от того, кого вы выберете и где вы живете.

Таким образом, минимальные затраты - это затраты на электрика, а общие затраты на рабочую силу для электрической системы - от 500 долларов в зависимости от требуемого уровня профессиональной работы.

Водные системы обычно устанавливаются на этапе строительства и включаются в проект строительства или реконструкции, обычно по цене , в два или три раза превышающей стоимости установки электрической системы.

2. Время установки

Поскольку вам обычно необходимо нанести самовыравнивающую смесь поверх системы электрического теплого пола, вы должны учитывать время, необходимое для полного высыхания перед укладкой напольного покрытия - обычно это день-два .Установка водяного теплого пола занимает больше времени, хотя обычно это не имеет большого значения, так как его обычно устанавливают в рамках более крупного проекта здания или реконструкции, а установка обычно завершается в течение недели.

3. Высота пола Проблема

Ориентировочно, система подогрева пола увеличивает высоту пола в комнате в среднем менее чем на 1/2 дюйма, в зависимости от выбранной вами системы. Кроме того, вы можете разместить теплоизоляционные плиты под нагревательным оборудованием, чтобы максимизировать потенциал эффективности, гарантируя, что все тепло идет вверх, а не вниз.Изоляционные плиты увеличивают высоту еще немного, примерно на дюйм.

Однако, если потеря высоты в комнате является для вас проблемой, тогда система подогрева пола StickyMat electric от Warmup может быть идеальной - поскольку она имеет очень тонкие кабели, прикрепленные к сетке, в результате этого не будет значительно Поднять этаж на высоту .

Резюме: стоит ли того, чтобы подогрев полов?

Полы с подогревом - это простой и энергоэффективный способ утеплить дом и сохранить комфортные условия для ног.Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, существует различных вариантов, доступных для вашего бюджета, и стоит иметь в виду, что теплый пол обеспечивает существенную экономию на счетах за электроэнергию в долгосрочной перспективе.

Когда реконструирует вашу ванную комнату , особенно стоит подумать о излучающих полы с подогревом. Вы значительно сэкономите на трудозатратах, если пол все равно будет поднимать и менять. Комфорт и экономия затрат на эксплуатацию системы на счетах за отопление принесут вам пользу в долгосрочной перспективе .

> Оцените теплый пол ЗДЕСЬ СТОИМОСТЬ

> ПРОСМОТР Электрические теплые полы Warmup АССОРТИМЕНТ ПРОДУКЦИИ ЗДЕСЬ

Пять лучших методов установки теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, вы когда-нибудь задумывались о лучистом подогреве пола? Преимущества системы многочисленны: тише (отсутствие шумных вентиляторов), лучшее качество окружающей среды в помещении (отсутствие пыли и аллергенов, распространяющихся по дому), отсутствие воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистый пол с подогревом может работать под любым напольным покрытием: от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук.Работает даже под бетоном (на самом деле, неплохо).

Теплый пол - не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещении по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что излучающая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, в берлоге или гостевой спальне) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут отличаться в зависимости от дизайна дома, но вот пять основных способов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных методов жилищного строительства новостроек. Метод крепления скобками включает в себя металлические скобы для деревянных черновых полов или пластиковые скобки для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на трубу проходит легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин - очень эффективный способ установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой (или верхней) стороне пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола. «Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования для установки труб.Коврики имеют предварительно сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, избавляя от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели с типичной толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, включая отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с обогревом балок.

Хомуты

Этот метод наиболее подходит для «кондиционирования пола» - утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм. Это создает воздушный зазор под черным полом, который позволяет теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но также может использоваться для участков на уровне земли в новом доме, - это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубу к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что труба останется на месте, когда бетон заливается по трубе и системе проволочной сетки или арматурной решетки.Важно отметить, что при выполнении этого типа установки возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой, как правило, необходима для предотвращения потери тепла в землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер помещения, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и устойчивый метод обогрева дома, опустив руки (и ноги).

Ким Блисс - менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону [email protected]ком .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
