Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.

Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).

Бомбардировка электронами (РЕХ-с).
Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию.

Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.

Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.

Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

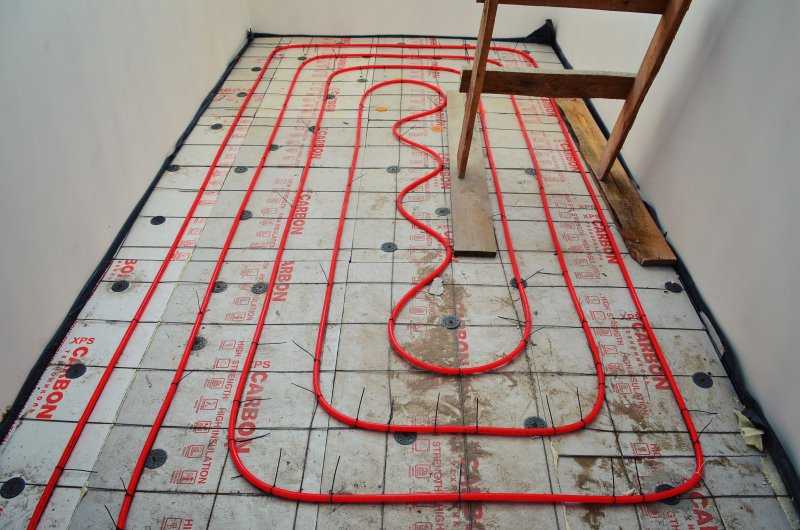

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы.

Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.

При этом важно соблюдать рекомендованные специалистами параметры:

Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае делать трубопровод длиннее 120 м не эффективно.
Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

Специальные ножницы для порезки труб из полиэтилена.
Расширитель и насадки разного диаметра.
Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами.

В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.

Правильная укладка тёплого пола

Если тёплый пол уложить правильно, он прослужит много лет без проблем. А как это сделать, можно узнать из СНиПов, можно спросить бывалых, а можно прочитать в этой статье. Здесь мы собрали документы, дающие указания по правильной укладке водяного тёплого пола, и сформулировали основные признаки грамотно выполненной работы, чтобы вы сами могли проконтролировать этот процесс.

А ваши монтажники работают в соответствии со СНиП?

Какие документы регламентируют укладку тёплых полов?

Тёплый пол в документальном регулировании заключает в себе сразу две категории – правила организации отопления в помещениях и правила заливки полов. Так что проверять соответствие нормам нужно по нескольким документам:

СНиП 2.03.13-88 «Полы»;
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
СНиП 23-02-2003 «Тепловая защита зданий»;
СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»;
ГОСТ 4.233-86 «Система показателей качества продукции (СПКП). Строительство. Растворы строительные. Номенклатура показателей»;
ГОСТ 4.212-80 «Система показателей качества продукции (СПКП). Строительство. Бетоны. Номенклатура показателей»;

ГОСТ 30353-95 «Методики испытания ударной стойкости у напольных покрытий».

Многие СНиПы можно найти в «Требованиях и правилах устройства, проектировки, реконструкции, приёма, эксплуатации напольных покрытий в технических заданиях».

Вообще, к монтажу полов в частных домах и квартирах данные нормы применяются в качестве рекомендательных. То есть, использовать их в работе необязательно, а привлечь за несоблюдение СНиП практически невозможно. СНиП конкретно по тёплым водяным полам пока не изданы.

СНиПов и ГОСТов много, и разобраться в них непросто

Но правила пишутся не просто так – они складываются из многолетнего опыта проб и ошибок и изначально призваны защитить и поставщика услуги, и потребителя, и других лиц, которые могут пострадать в результате несоблюдения норм. Так что пользоваться этими рекомендованными нормами будет любой, кто хочет сделать своё дело не просто как-то, а хорошо.

Что говорится в СНиП? Кратко

СНиП 41-01-2003 рекомендуют устанавливать постоянную температуру поверхности пола на отметке +26°С для помещений, где люди находятся постоянно, +31°С для мест, где пребывание людей временно, а также для бассейнов. Комфортную температуру выбирают исходя из пожеланий заказчика, но выше +35°С поднимать её не рекомендуется во избежание порчи напольного покрытия.

Есть также и международные стандарты, по которым температура пола не должна быть выше 29°С

Термостат, регулирующий температуру водяного пола

В СНиП 41-102-98 ограничивается разница в температуре между разными участками пола – она не должна составлять более 10°С (а в идеале в два раза меньше).

Согласно СП 41-102-98,по окончании монтажа труб обязательно производится пробный пуск системы с проверкой её на герметичность. Дают давление, в 1,5 раза превышающее нормальное. Оно должно составлять не менее 0,6 МПа, температура воды должна оставаться неизменной. Это испытание проводится до заливки пола, чтобы иметь возможность исправить ошибки вовремя. Тепловые же испытания металлополимеров проводятся спустя 20-28 дней после заливки пола. Начинают с температуры теплоносителя 25°С, доводя до заданной, ежедневно прибавляя по 5°С.

Проверка тёплого пола производится на повышенной мощности. В дальнейшем система будет работать при более спокойных, оптимальных условиях

Частые нарушения СНиП

Если ваш подрядчик делает что-то из этого списка, стоит насторожиться. Соответствие производимых работ нормам и правилам – это гарантия безопасности и отсутствия поломок системы в будущем. Обычно в обход СНиП делают те работы, в которых не хватает квалификации или идёт полная экономия на материалах.

Тепловизор может показать ошибки в укладке тёплого пола – слишком большие перепады, неравномерное распределение температуры

Итак, чего делать при монтаже категорически нельзя:

Укладывать пол «на глаз», не учитывая тепловые потери. Система обогрева нужна для того, чтобы компенсировать потери тепла, происходящие из-за теплообмена, вентиляции и т. д. Какое-то помещение будет холодным, какое-то тёплым, и в них не может быть двух одинаково отрегулированных отопительных систем. Подсчёт теплопотерь ещё до начала монтажа даст понимание того, во сколько обойдётся эксплуатация тёплого пола, не говоря уж о стоимости его укладки;
Выбирать шаг между трубами без привязки к цифрам, указанным в нормативных документах. Трубы бывают разного диаметра, с разными требованиями. В середине комнаты обычно шаг больше, по краям, где нужен обогрев углов, примыкающих к наружным стенам, шаг ближе, чтобы перекрыть мостики холода;

По опыту можно сказать, что неправильная укладка труб чаще всего выдаёт плохого специалиста. Если в материалах или составе смеси для стяжки разбираются далеко не все, то вид смонтированных труб тёплого пола в состоянии оценить каждый

Так не надо делать. Трубы должны быть уложены аккуратно, с равным или равно увеличивающимся интервалом

Продолжаем список самых распространённых ошибок в монтаже, по которым можно понять, что работают непрофессионалы:

Не использовать демпферную ленту. Лента помогает защитить стяжку пола от расширения во время нагрева. Её используют все, кто знаком с физикой, а те, кто занимается укладкой полов, просто обязаны быть с ней знакомы;
Делать слишком длинные контуры. Для больших помещений используются несколько водяных контуров, и никогда не используют один большой. В процессе движения от коллектора к обратному коллектору, вода постепенно остывает. Именно поэтому вторая половина контура проходит по тому же пути, что и первая – чтобы пол прогревался равномерно. Некоторые мастера пытаются решить проблему множества контуров установкой более мощных циркуляционных насосов, но вместе с ними приходит, естественно, повышение шума и увеличение расхода электроэнергии. Идеальная длина контура составляет 100 метров. Хорошо, если все контуры будут одной длины, так систему будет проще настроить;
Неправильно подбирать толщину стяжки. Толщина стяжки регулируется в соответствии с указанными в предыдущей главе документами. В отношении тёплых полов толщина стяжки очень важна, так как от этого зависит теплопроводность. Слишком большая высота стяжки даст инертность системе тёплого пола. Он будет слишком долго остывать и слишком долго нагреваться. Тонкая же стяжка сделает более ощутимыми перепады температуры между участками пола над трубками водяного отопления и между ними;
Не обращать внимания на то, какое напольное покрытие будет использоваться с тёплыми полами. Здесь проблема может заключаться не только в работе мастеров, но и в пожеланиях самого заказчика. Запомните – напольное покрытие согласовывается строго до начала монтажа отопления. Именно под него ведутся расчёты! Если вы внезапно сменили предпочтения и решили уложить поверх уже готовой стяжки покрытие, о котором раньше не шло разговора, будьте готовыми к тому, что проблемы с финишной отделкой пола в будущем случатся именно из-за вашего решения;
Совмещать радиаторы и тёплый пол в одной закрытой системе. Совмещать два вида отопления можно, но объединять их в одну систему нельзя. Температура теплоносителя для тёплого пола меньше, чем та, что требуется для батарей. Лучше поставить для них отдельный коллектор;
Не проводить пробный запуск системы. Опрессовка или пробный запуск помогает выявить протечки в системе. А это означает огромную экономию – ведь неисправности успеют устранить до того, как будет уложен пол;

Не использовать изоляцию. Очень хорошо, когда водяные полы укладываются на специальные маты. Во-первых, это удобно для монтажа, во-вторых, спасает от протечек, и в-третьих, маты являются частью теплоизоляции. Нельзя просто постелить тонкий слой изоляции и думать, что она спасёт от теплопотерь – не спасёт. Тёплый пол должен быть настолько мощным, чтобы обогреть целое помещение, и не просто обогреть, а сделать его комфортным для жизни. Часть всей этой мощности будет уходить через пол на улицу (или к соседям). И за этот обогрев будете платить вы, а не монтажники, которые сэкономили на материалах и времени.

Так выглядит мат для водяного тёплого пола

Если ничего из перечисленного ремонтниками не практикуется, значит, компания, в которую вы обратились за организацией отопительной системы, работает на совесть.

Кстати, мы работаем строго в соответствии со строительными нормами, и вам советуем. Узнать больше о нашей работе, а также о ценах и подробностях предоставления услуг, можно через форму обратной связи или по телефонам, указанным на сайте. Консультацию мы даём бесплатно.

Этапы правильного монтажа тёплого водяного пола

С регламентирующими документами и основными ошибками разобрались. Теперь стоит кратко сказать о правильной последовательности действий при монтаже.

Для монтажа будут использоваться:

Трубы
Коллектор и оборудование для него
Демпферная лента для защиты стяжки
Теплоизоляционный материал для предотвращения теплопотерь
Маты или армированная сетка для монтажа труб
Хомуты или клипсы для фиксации труб (при использовании мата они не нужны)

Трубы из сшитого полиэтилена для тёплого пола

Для начала подготавливают теплоизоляционный слой, чтобы тепло не уходило вниз. Сначала делают гидроизоляцию, укладывая по периметру комнаты демпферную ленту, затем пол заливают гидроизоляцией или застилают плёнкой. Поверх плёнки укладывается основная часть изолирующего слоя – пенопласт, пенополистирол.

После этого подготавливается место, куда будут крепиться трубы отопления. На теплоизоляцию укладывают армированную сетку или специальные маты.

Под сантехнику и тяжёлую мебель тёплые полы не укладываются. Это и забота о сохранности хрупких элементов системы, и способ экономии

Слои тёплого пола

Монтаж труб

Правильная укладка труб теплого пола начинается с выбора труб подходящего диаметра. В качестве материалов могут использоваться сшитый полиэтилен, металлопластиковые композиции, полиэтиленовые и даже медь. Медные трубы выбирают редко из-за высокой теплоотдачи их и большой стоимости.

Рекомендуемая длина контура в 100 метров примерно равна площади помещения в 15-20 м2. Исходя из этого, рассчитывается заранее количество контуров на комнату

Контур обязательно состоит из цельного куска трубы. Хомуты при закреплении находятся на равном расстоянии друг от друга. Если используется специальный мат, труба просто укладывается в него.

Виды укладки труб тёплого пола

Способов укладки существует несколько. Каждый имеет свои плюсы и минусы, а выбор производится в зависимости от особенностей помещения.

Например, схему «улитка» используют для больших помещений, а «змейка» подходит для маленьких, так как в большом контуре вода успеет остыть, и одна часть помещения всегда будет холоднее другой.

Схема укладки «улитка»

Монтаж коллектора

Правильный монтаж коллектора тёплого пола очень важен, ведь именно от этого элемента зависит, будет система работать правильно или нет. Коллектор распределяет воду и контролирует её температуру. Перед началом работ считают, сколько контуров понадобится для обогрева всего дома, исходя из этого выбирают коллектор в определённым числом выходов.

Для каждого контура на коллекторе имеется терморегулятор, так что можно настроить температуру для разных помещений.

Устанавливают коллектор обычно на стену, используя при этом специальный кронштейн. Можно устанавливать его за фальшстеной, чтобы не портить вид помещения, но обязательно стоит обеспечить к нему удобный доступ.

Коллектор водяного тёплого пола

После подключения коллектора можно приступать к тестированию системы. Если никаких проблем не было выявлено, стоит переходить к следующему этапу – заливке стяжки. Когда стяжка окончательно высохнет, на неё укладывают финишное покрытие. Рассмотрим одно из самых предпочтительных покрытий для тёплого пола – плитку.

Общая схема всех элементов тёплого водяного пола

Особенности укладки плитки на тёплый пол

Правильная укладка плитки на тёплый пол происходит по следующим правилам:

С применением специального эластичного клея. Он должен быть предназначен именно для укладки плитки на тёплые полы, о чём сообщит надпись на упаковке;
С правильной стяжкой. Сама смесь для стяжки должна содержать в себе пластификаторы, которые защитят пол от разрушения при регулярных перепадах температур. Пластификаторы можно добавлять и в обычную сухую смесь для стяжки — как правило, этот вариант более экономный;
С правильной толщиной стяжки. Толщина заливки тёплого пола должна составлять от 7 до 10 см. Это идеальная толщина для распределения и отдачи тепла.

Слои тёплого пола с плиткой

В фирме «Адмирал» монтаж тёплого пола производится в соответствии со СНиП и ГОСТ. Заказать монтаж водяного тёплого пола можно, позвонив по телефону указанному на сайте, или записавшись через форму обратной связи.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Полное руководство по трубам для обогрева пола

В домах используются различные системы отопления, и подогрев пола является одним из лучших способов обогреть ваш дом. Напольное отопление может излучать трехмерное рассеивание тепла, благодаря чему в помещении может поддерживаться постоянная температура даже в холодное время года. Однако, прежде чем установить трубу для теплого пола в своем доме, вам нужно знать пару вещей.

Сколько существует типов напольного отопления (UFH)? Какой тип пола лучше всего подходит для этого типа системы отопления? К счастью, это руководство покажет вам, как выбрать лучшую трубу для теплого пола для вашего дома.

Что такое подогрев пола?

Теплый пол предполагает прокладку труб в полу. При этом весь пол превращается в радиатор.

Система обогрева пола обогревает помещение за счет излучения. Он работает по принципу, согласно которому теплый воздух легче и поднимается над более холодным воздухом, что делает вашу комнату более комфортной. Напольное отопление стало популярным , потому что оно требует меньше затрат, чем традиционная радиаторная система.

Напольное отопление имеет более низкую рабочую температуру около 40 градусов Цельсия, в то время как традиционная радиаторная система работает примерно при 65 градусах Цельсия.

Система обогревает помещение снизу вверх через трубы, проложенные под уровнем пола. Система напольного отопления равномерно распределяет тепло, а поток воздуха минимален, чтобы поддерживать комфортную температуру в помещении.

Различные типы труб для обогрева пола

Существует два типа систем напольного отопления.

Теплый пол с подогревом (водяной теплый пол)
Электрический теплый пол

Здесь мы в основном сосредоточимся на первом.

В основном система водяного теплого пола опирается на трубы для обогрева помещений. Трубы заполнены теплой водой , которая питается либо тепловым насосом, либо бойлером. Система скрыта под полом, а трубы заглублены в стяжку.

Система водяного теплого пола лучше всего подходит, когда человек планирует систему для всего дома или новостроек. В конце концов, эта система исключительно энергоэффективна и имеет низкие эксплуатационные расходы.

Иногда систему водяного теплого пола можно монтировать на поверхность с помощью труб LESSO pipe . Накладная система горячего водоснабжения состоит из изолированных панелей с каналами, предназначенными для прокладки труб. Трубы могут быть уложены поверх существующей конструкции пола, и их функциональность аналогична скрытым системам.

С другой стороны, электрический подогрев пола. Эта система проще и дешевле в установке по сравнению с системой водяного теплого пола. Однако его энергетические затраты сравнительно выше . Система подключается к электрической цепи вашего дома и работает через термостаты. Рекомендуется установить эту систему в одном месте дома, например, в ванной комнате.

Какие трубы лучше всего подходят для теплого пола?

Существует несколько типов труб отопления. Среди них:

PE-RT
PB

Эти трубы функционируют по-разному в зависимости от используемого материала.

Полиэтилен (ПБ) использовался в домашних водопроводных системах. Обеспечивает бесперебойное энергоэффективное отопление жилых, коммерческих и промышленных зданий, объектов городской инфраструктуры. Исключительные характеристики трубопроводных систем PB для напольного отопления сделали их незаменимой сервисной технологией для современного энергоэффективного строительства. было недорог и обладает массой преимуществ перед другими материалами, такими как гибкость, простота монтажа, устойчивость к замерзанию.

PE-RT означает «полиэтилен, устойчивый к повышенным температурам». Он предназначен для водяных теплых полов. Полиэтилен обладает отличными свойствами при высоких давлениях и температурах, а также очень гибок и прост в использовании. Он не вызывает коррозии и имеет очень хорошую морозостойкость. Он также устойчив к ползучести и обладает высокой ударной вязкостью. Труба LESSO PE-RT полностью безвредна для окружающей среды и может быть легко переплавлена и переработана. Это идеальная водопроводная система для подогрева пола.

Лучшая труба также должна быть устойчива к коррозии и иметь высокую устойчивость к температуре и давлению. Он также должен быть гибким.

Насколько глубоки трубы теплого пола?

Трубу теплого пола необходимо прокладывать на определенной глубине в зависимости от размера трубы отопления и типа напольного покрытия. Обычно максимальная тепловая мощность для UFH составляет 70 Вт/м2 для деревянных полов и 100 Вт/м2 для бетонных полов.

Чтобы эти системы работали эффективно, дом должен быть построен в соответствии с действующими строительными нормами. Согласно правилам, любое помещение должно получать необходимое ему тепло. Время, необходимое этой системе отопления для обогрева помещения, также зависит от материала напольного покрытия.

Например, труб, проложенных на расстоянии 150 мм под бетонной плитой, потребуется около 4 часов, чтобы нагреть весь дом примерно до 15 градусов Цельсия . С другой стороны, цементная стяжка будет иметь толщину около 75 мм, что потребует от UFH до 2 часов, чтобы прогреть весь дом.

Как укладывать трубы теплого пола?

Вот основные этапы монтажа труб теплого пола.

Убедитесь, что у вас есть все необходимое. Подготовка обязательна
Укладка изоляции для влажной UFH
Подсоединение трубы напольного отопления к коллектору
Начало укладки трубы
Убедитесь, что труба закреплена к изоляции с помощью скоб
Убедитесь, что расстояние между трубами соответствует максимальному распределению тепла
Подготовьте стяжку, а затем аккуратно залейте ее на закрепленную систему труб
Убедитесь, что стяжка стабилизирована
Укладка напольного покрытия

Как выбрать тип напольного отопления?

Есть много факторов, которые необходимо учитывать при покупке труб для теплого пола. Ниже приведены несколько основных моментов, которые мы должны иметь в виду.

Эффективность теплопроводности : Система подогрева пола должна быть установлена в местах с хорошей изоляцией, чтобы обеспечить желаемый уровень комфорта.
Гибкость : Сверхгибкая труба для теплого пола обеспечивает большую гибкость при установке, что ускоряет процесс установки.
Стабильность : Основное сырье должно быть предназначено для использования в условиях высокой термостойкости и обеспечивать надежное соединение, не опасаясь утечки
Срок службы : Срок службы труб, используемых для обогрева пола, должен составлять 50 лет
Совместимость : Кроме того, необходимо проверить, совместима ли система с альтернативными источниками энергии.
Установка : И вы также должны учитывать метод установки. Обратите внимание, что существует два типа систем теплого пола, и они следуют различным процедурам установки.
Стоимость : Вы также должны учитывать затраты на установку.

Заключение

Системы напольного отопления стали предпочтительным вариантом для многих людей. Системы энергоэффективны, а также имеют низкие эксплуатационные расходы. В частности, большинство домовладельцев сочтут системы мокрого пола довольно экономичными. Некоторые люди также выбирают электрические напольные системы, потому что они дешевле в установке. Однако эти системы имеют более высокие эксплуатационные расходы по сравнению с мокрым UFH. В целом, труба для обогрева пола работает, чтобы поддерживать тепло в любом помещении для оптимального комфорта.

10 ошибок, допущенных при монтаже системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, треснувшая плитка – это лишь некоторые возможные последствия разного рода ошибок, допущенных при планировании или монтаже системы теплого пола. Неисправность теплого пола, как правило, является результатом небрежной установки или принятия неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок при монтаже системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие надлежащего проекта при установке любой системы отопления может иметь катастрофические последствия. В случае напольного отопления расположение и форма труб отопления должны соответствовать параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие достоверной документации ведет не только к удорожанию обслуживания, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная фактические размеры петель, мы можем избежать их случайного повреждения при установке порогов или других элементов, требующих сверления отверстий в полу.

2. Неправильный порядок монтажных работ

Система теплого пола должна быть установлена в правильном порядке. Начинать его следует после прокладки других систем, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Коллекторные шкафы и коллекторы должны быть установлены до укладки труб. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут возникнуть и из-за некачественно выполненных строительных работ. Перед монтажом системы теплого пола необходимо правильно подготовить пол. Какие самые распространенные ошибки приводят к неприятным последствиям? Ниже перечислены три наиболее серьезных из них, касающихся подготовки пола.

На неровные поверхности нельзя укладывать дополнительные слои системы напольного отопления, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты будут плохо сцепляться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах, где стяжка трескается, есть риск повреждения труб отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно выровнять поверхность перед укладкой утеплителя.

4. Неправильное соединение труб в петлях

Трубы отопления образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при монтажных работах следите за тем, чтобы установщик не делал более длинных отопительных петель. Также стоит помнить, что каждая петля должна состоять из одного непрерывного отрезка трубы. Соединения допускаются при повреждении насоса и с использованием специальных ремонтных муфт, которые можно забетонировать. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, так как там легко скапливается грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному прогреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Трубы отопления, по которым будет проходить вода, должны быть прочно прикреплены к земле. Сначала на слой полистирола следует уложить специальную трубопозиционирующую пленку с анкерной сеткой. Далее трубы крепятся к пленке с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли во время заливки стяжки на грунт. Кроме того, если в систему входят медные компоненты, трубы нельзя укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы должны быть защищены дополнительным слоем пластика. Альтернативой является использование труб из различных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие надлежащих компенсаторов

Пол, в который заложены трубы отопления, требует наличия надлежащих компенсаторов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или имеет необычную форму, необходимо предусмотреть дополнительные компенсационные швы в стяжке. Отсутствие таких зазоров или выполнение их только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7.

Небрежно нанесенная стяжка

Одним из последних этапов монтажа системы теплого пола является заглубление труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления и не закрыть зазоры или компенсационные швы. Укладывать напольное покрытие можно только после надлежащего высыхания стяжки и достижения оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предотвратить чрезмерное высыхание поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола. Поэтому вопрос о том, какой материал будет лучшим, является одним из ключевых, когда речь идет об устройстве водяных теплых полов. Тип напольного покрытия определяет эффективность обогрева. Например, переход с керамической плитки на напольные панели снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие. Типы материалов, используемых при монтаже системы теплого пола, показаны на рисунке ниже.

9. Отсутствие испытания давлением или его неправильное проведение

Перед укладкой стяжки необходимо заполнить систему водой, чтобы проверить, не упало ли чрезмерно давление в системе через несколько часов или даже суток. На этом этапе легче обнаружить и устранить протечки, чем после заливки труб бетоном. Опрессовку следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этого занятия или заливают трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет сложным и дорогостоящим.

10. Отсутствие регуляторов теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и отказываться от использования регуляторов для управления теплым полом. Пренебрежение регулировкой теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные регуляторы теплого пола серий 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого вида отопления в вашем доме, а также разумно управлять своим домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ добиться большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов – идеальное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и хорошо сделанная система обеспечит ожидаемые результаты.
