Монтаж нагревательного мата. Теплый пол. Технология укладки

Пользуясь данной Инструкцией по установке теплого пола — нагревательного мата, вы можете провести монтаж системы своими руками. Монтаж нагревательного мата не требует специальных навыков и рассчитан на самостоятельную укладку, однако подключение лучше производить квалифицированному электрику. Главное соблюдать все правила, для получения гарантий производителя.

Помните, что надежность работы вашей системы обогрева на 99% определяется качеством установки.

Обязательно!!! перед началом монтажа прочитайте инструкцию, входящую в комплект с теплым полом.

ВАЖНО! Все работы по монтажу и подключению матов проводите при отключенном напряжении.

• Проверьте, позволяют ли возможности электропроводки осуществить подключение системы теплый пол. Для этого суммируйте мощности всех приборов, которые могут быть подключены к сети.
• Проверьте допустимый ток предохранительных устройств (автоматов).

ВАЖНО! Нагревательные маты должны подключаться через Устройство Защитного Отключения (УЗО). Номинальный ток срабатывания УЗО не превышает 30 мА. Нагревательные маты мощностью более 2 кВт рекомендуется подключать через специальную проводку и отдельный автомат.

• Для начала перед укладкой замерьте сопротивление кабеля, не разворачивая мата. Сверьте полученный результат, с указанным в паспорте изделия. Допустимая погрешность +/- 10%.

• До начала работы следует убедиться, что поверхность пола не содержит трещин, острых выпуклостей, способных повредить кабель, а также не имеет значительного перепада по уровню. Если перечисленные недостатки имеют место, то основание нужно подготовить: убрать дефекты путём заливки необходимого слоя самовыравнивающей смеси.
• На полу следует нанести разметку, указав где будет стоять мебель, бытовая техника, ванная, унитаз и т.
  п. Отступите 5-10см. от стен, и не менее 10-ти см. от бытовой техники и источников тепла (например, трубы отопления). Убедитесь, что выбранный вами комплект подходит по размеру. Помните, что нагревательный мат не должен находится под мебелью и быттехникой и т.п.

• Укладываем нагревательный мат на размеченную площадь. В местах разворота мата в обратную сторону разрезаем сетку и поворачиваем. КАБЕЛЬ РЕЗАТЬ ЗАПРЕЩЯЕТСЯ.
• После того как развернули мат и убедились что он чётко лег на запланированную площадь, размечаем линию под штробу для гофрированной трубки с датчиком температуры. Линия штробы начинается в зоне обогрева (не менее 30см от края), ровно посредине между витками кабеля на мате, и переходит на стену к месту установки регулятора (с заранее выведенным запитывающим проводом 220В).
• Сворачиваем мат обратно. По намеченной линии вырезаем штробу 20*20мм. и место для монтажной коробки. После убираем мусор и грунтуем поверхность.
• Вмазываем в штробу гофрированную трубку диаметром 16мм. (предварительно закрыв её конец изолентой или специальной заглушкой, для предотвращения попадания в неё клеевого раствора) и устанавливаем монтажную коробку под терморегулятор.
• После высыхания грунтовки, наклеиваем мат на своё место.
• Замеряем сопротивление изоляции и нагревательного элемента, сверяем с первичными показателями, записываем результат в гарантийный талон. Заносим в схему укладки, расположение основных элементов мата (соединительную муфту, концевую муфту, а так же место расположения конца гофрированной трубки с датчиком температуры) и отступы от стен, бытовых и нагревательных приборов.
• Подключаем терморегулятор (лучше доверить специалистам), проверяем систему в целом, после чего рекомендуется снять терморегулятор до полной отделки помещения, чтобы не повредить его во время отделочных работ.

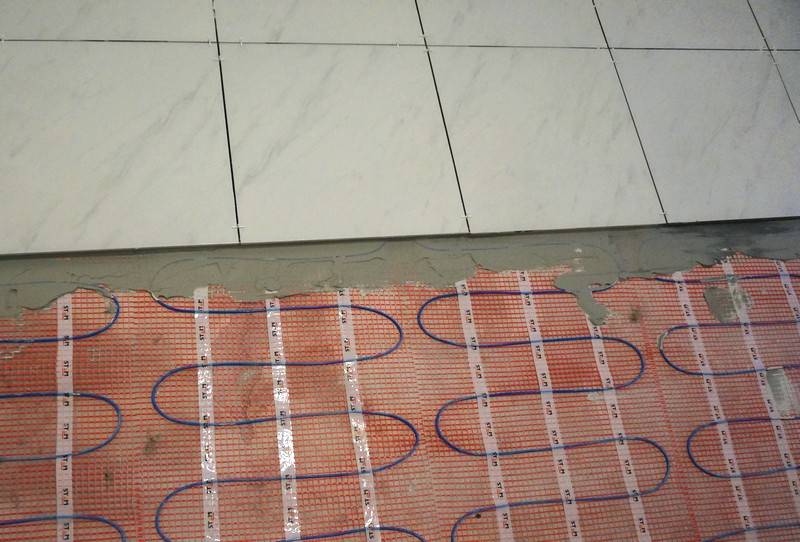

• Самое время укладывать плитку. Для зоны обогрева более 4м2 рекомендуется предварительно затянуть нагревательный мат слоем плиточного клея 5-6мм (или самовыравнивающей смеси для тёплого пола) и дать ему высохнуть, а только после этого приступать к укладке плитки. Это делается для того чтобы обезопасить кабель от нежелательных механических нагрузок, пробоя и повреждения изоляции. После укладки плитки не включайте систему до полного высыхания (в среднем не менее 28 дней, точный срок читайте на упаковке с плиточным клеем).

В случае применения нагревательных матов в качестве комфортного обогрева в холодных помещениях, таких как помещения на первом этаже, схема укладки нагревательного мата будет следующей:

1. Напольное покрытие (керамическая плитка,натуральный камень и т. п.)
2. Плиточный клей 5–8 мм
3. Нагревательный мат
4. Цементно-песчаная стяжка не менее 3 см
5. Теплоизоляция
6. Основание



В случае использования в качестве декоративного напольного покрытия ламината, линолеума или ковролина* схема укладки нагревательного мата будет следующей:

1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
2. Подложка под декоративное напольное покрытие
3. Цементно-песчаная смесь не менее 3 см
4. Нагревательный мат
5. Основание

* — при использовании данных декоративных покрытий рекомендуем обратить внимание на систему пленочного теплого пола.

ВАЖНО! Использование в качестве подложки под декоративное напольное покрытие (ламинат, линолеум, ковролин и т.п.) материалов из древесины (фанера, ДСП и т. п.) запрещено. Не допускается использовать битум для приклеивания линолеума.

В случае применения системы теплых полов на основе нагревательных матов в качестве комфортного обогрева в холодных помещениях, схема укладки нагревательного мата будет следующей:

1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
2. Подложка под декоративное напольное покрытие
3. Цементно-песчаная стяжка не менее 3 см
4. Нагревательный мат
5. Цементно-песчаная стяжка не менее 3 см
6. Теплоизоляция
7. Основание

На что обратить особое внимание при монтаже нагревательного мата?

• Не используйте один нагревательный мат для подогрева пола в двух разных помещениях.
• Старайтесь по возможности не наступать на кабель во время роботы, и используйте обувь на мягкой подошве без протекторов.
• Не укладывайте нагревательный мат в местах, где будет находиться мебель, бытовая техника и крупногабаритные предметы плотно прилегающая к полу (мебель на ножках допускается).
• Гофрированная трубка для датчика температуры пола не должна иметь резких изгибов, для возможности замены датчика в будущем. Заведите датчик внутрь гофрированной трубки на полную длину, а после высуньте и заведите снова, чтобы убедится, что при необходимости заменить датчик в будущем не возникнет проблем.
• Часть гофрированной трубки расположенная в области пола вмазывается в штробу при помощи плиточного клея, а не алебастра и смесей на основе гипса (гипс является теплоизолятором).
• Используйте клей или самовыравниваещиеся смеси пригодные для тёплого пола (читайте характеристики на упаковке).
• При монтаже во влажных помещениях (в ванной, в душевой и т. д.) подключайте через УЗО или дифреле.

Представленная информация имеет рекомендательный характер. Читайте инструкции производителя с более уточняющими рекомендациями. И помните, что подключение лучше доверить специалистам.

ВНИМАНИЕ! Все наши нагревательные кабели выпускается под зарегистрированными торговыми марками, о чем свидетельствуют соответствующие маркировки на каждой секции кабеля.

ОСТЕРЕГАЙТЕСЬ ДЕШЕВЫХ ПОДДЕЛОК!

Приобретая нагревательные системы у официального представителя, вы сбережете ваши время и деньги!

Монтаж теплого пола — тонких греющих матов.

Про монтаж теплого пола под плитку — тонких матов.

---

    Перед укладкой матов нужно проверить, позволяет ли электропроводка помещения безопасно использовать электрический теплый пол с выбранной мощностью. Нужно учитывать, что на защищающий цепь автоматический выключатель и подающий кабель могут быть подключены дополнительные потребители. Поэтому при выборе автомата нужно учитывать все возможные дополнительные нагрузки.
   Электрические обогреватели — маты, как и все электроприборы по ПУЭ, должны подключаться через ДИФ автомат или УЗО, с номинальным током утечки 30 мА. Предпочтительно использование комбинации автомата и УЗО.

При планировании раскладки матов нужно учесть наличие встроенных шкафов, пуфиков, мебели без ножек и т.п., и другого оборудования, мешающего циркуляции воздуха над местом монтажа мата.

При укладке нужно следить, чтобы фрагменты мата не накладывались друг на друга. Не разрешается применение одного мата для обогрева нескольких помещений, например совмещение прихожей и кухни. Не рекомендуется использовать один нагревательный мат для обогрева помещений с покрытиями из разных материалов. Например плитка и ламинат. Обязательно установка отдельных матов с индивидуальными терморегуляторами. Нужно помнить — на каждую зону обогрева — отдельный мат со своим терморегулятором.

Если максимальной площади мата не хватает для перекрытия желаемой зоны обогрева, термоматы подключаются параллельно на один терморегулятор. При мощности обогрева более чем 3000 Вт, система коммутируется через магнитный пускатель / контактор.

Отступ зоны укладки мата от стены обычно составляет 5 — 10 см, так же и от мебели, препятствующей теплообмену.

Порядок монтажа:

1. Первый замер сопротивления. Данные не должны отличаться от паспортных более чем на 5 — 10 %. Сопротивление изоляции кабелей не должно быть менее 1 МегаОм.

2. Терморегуляторы монтируются на стенах, обычно на высоте от 0,3 до 1,5 метра от пола, желательно над зоной укладки мата. Для этого используется соответствующий типу стены подрозетник, с подведенным кабелем питания 3х2,5 мм 220 вольт. Для влажных помещений должны применятся регуляторы с повышенной степенью влагозащиты, иначе приходится устаналивать прибор со стороны сухого помещения.

3. К подрозетнику делается штроба (обычно 20 мм), которая спускается по стене от термостата и продолжается по полу на расстояние 30 — 50 см в обогреваемую зону. В штробу укладывается гофротруба 16 мм с температурным датчиком. Изгиб гофротрубы, при перехода со стены в пол должен быть плавным и позволять замену датчика температуры.

4. Поверхность под укладку мата подготавливается как для укладки плитки. То есть должна быть сухой, ровной, без трещин и прогрунтованной. Для лучшей адгезии (сцепления) плитки с основанием поверхность следует обеспылить.

5. В подготовленную штробу укладывается гофротруба с датчиком температуры. Датчик должен оказаться в дальнем от стены конце трубки, находящемся в полу. Из другого конца трубки, находящегося на стене, выводится провод температурного датчика для подключения к регулятору. Конец трубки, заложенный в полу нужно закрыть для того, чтобы избежать попадания в нее плиточного клея или раствора. Радиус перегиба гофротрубки при перехода с пола на стену не должен быть менее 5 см.

6. После окончания монтажа гофрированной трубки в полу и стене следует убедиться, что датчик вынимается и вставляется в трубку. Для этого вытяните и задвиньте обратно датчик за соединительный провод. После этого штроба заделывается плиточным клеем либо цементируется.

7. Местоположение датчика отмечается в гарантийном талоне в схеме укладки пола.

8. Желательно начать монтаж нагревательного мата так, чтобы его начало оказалось недалеко от места установки терморегулятора. Если нужно обогреть сложную конфигурацию теплым полом, несущую сетку мата можно разрезать, чтобы изменить направление укладки. В узких местах можно совсем снять нагревательный кабель с сетки и закрепить его к стяжке с тем же шагом, что и был на сетке. Разрезать, уменьшать длину или наращивать греющий кабель НЕЛЬЗЯ. Таким образом нагревательный мат шириной 0,5 метра, заполняет зону обогрева, в соответствии со схемой укладки. Нужно обратить внимание, что датчик температуры должен находиться строго посередине между двумя греющими кабелями, иначе терморегулятор будет выдавать некорректные данные.   Фрагменты мата крепятся к стяжке с помощью дюбель гвоздей, скоб электромонтажных, скотчем или клеевым пистлетом.
Варианты разрезания мата при монтаже различных конфигураций:



9. Сразу после этого, непосредственно поверх мата, кладется керамическая плитка. Нужно следить, чтобы весь нагревальный кабель и переходная муфта оказались  в слое плиточного клея. Очень желательно избежать воздушных пузырей вокруг греющего кабеля, что чревато местным перегревом.

10. После высыхания плиточного клея снова измеряется сопротивление нагревательного мата и температурного датчика. Значения этих сопротивлений не должны отклонятся от паспортных значений более чем на 10%.

11. Теперь производится подключение к терморегулятору холодного конца греющего мата, датчика температуры, и подключение терморегулятора к электросети. Земля — экран мата подключается к заземляющему проводу сети. Терморегулятор надежно фиксируется на стене в подрозетнике.

12. Теперь, после вставания плиточного раствора, можно включить подогрев. Перед включеним  настоятельно рекомендуеся изучить инструкцию к терморегулятору. Время полимеризации плиточного клея как правило 3-7 дней (читай инструкцию). При первом включении теплого пола, от включения до нагрева до выставленной температуры, может пройти время от получаса до 6 часов. Длительными сроками прогрева характеризуются плохо теплоизолированные помещения без отопления.

Видео монтажа мата теплого пола



14.09.2017

Версия для печати

Теплый пол инфракрасный Lavita, информация |

Как установить маты для теплого пола

Как установить мат для электрического теплого пола

 Что в комплекте

— Нагревательный мат

— Гибкий кабелепровод длиной 1,5 м

— A 2,5 м длинный гибкий кабелепровод с резиновой пробкой на одном конце

— Регулятор температуры и датчик температуры пола (ПРИ ЗАКАЗЕ)

Что необходимо

— Ножницы/резаки

— Омметр (мультиметр)

— Инструменты для вырезания штроб в стенах и полах

Испытание

Сопротивление изоляции нагревательного кабеля мата, измеренное инструментом на номинальное напряжение 1000 В (например, мегаомметром), не должно быть ниже 10 Ом.

Испытание на сопротивление мата также следует проводить после испытания на сопротивление изоляции. Общее сопротивление будет указано на этикетке, подключенной к холодному хвосту.

Внесите результаты в гарантийный талон.

Когда пол будет готов, повторите измерения и сравните результаты, чтобы убедиться, что коврик не был поврежден при укладке пола.

Мат для теплого пола следует проверить в этих точках;

• После распаковки и перед установкой
• После установки
• И после укладки клея или отделки пола

Инструкции

1. Убедитесь, что черновой пол сухой, чистый, без пыли и подходит для укладки плитки. При использовании деревянного чернового пола убедитесь, что он стабилен, если не укрепите его, чтобы предотвратить изгибание и смещение. Не устанавливайте мат непосредственно на битумную основу.
№
2. Загрунтуйте пол акриловым связующим, убедившись, что он покрывает всю площадь стяжки или изоляции. После нанесения грунтовки дайте ей высохнуть перед укладкой мата Elektra MD. (Обычно 1-2 часа) Пока грунтовка сохнет, изучите план мата, который вам дали или составили самостоятельно, чтобы убедиться, что вы укладываете мат на 100% правильно.
3. При использовании Ekoboard или любых других изоляционных плит XPS премиум-класса их следует располагать в шахматном порядке в соответствии с инструкциями производителя. Убедитесь, что доски прикреплены к полу с помощью сильного клея, при установке на деревянную поверхность убедитесь, что доски закреплены вручную.
4. Теперь мы почти готовы приступить к укладке нашего нагревательного мата Elektra MD, но сначала нам нужно обратиться к разделу тестирования ранее в руководстве. Нам нужно протестировать коврик после распаковки, чтобы убедиться, что ни один кабель не был поврежден во время транспортировки.
5. Внимательно изучите план этажа и выберите наилучшее место для начала цепи и место для размещения термостата и напольного датчика. Это самый важный шаг, так как любые ошибки могут иметь решающее значение после примерки.
6. Теперь начните устанавливать нагревательный мат с места расположения термостата, раскатайте мат и закрепите его на поверхности, удалив самоклеящуюся подложку на сетке. Лента может понадобиться, если клей недостаточно прочный; в этом случае старайтесь не использовать слишком много, так как это может вызвать проблемы с адгезивными/латексными соединениями. Коврик должен находиться на расстоянии 50-100 мм от периметра стены. Помните, что кабель можно снять с сетки, чтобы обойти такие сложные места, как туалет или ванна.
7. Когда вы дойдете до конца комнаты, сетка должна быть разрезана, ни в коем случае нельзя перерезать кабель, после разрезания сетки коврик можно повернуть на 180 градусов, чтобы затем сделать еще один проход, пока снова не достигнете конца комнаты. Если изменить направление, вы можете повернуть коврик 90 градусов, затем переверните коврик и продолжайте.
8. После укладки проверьте, соответствуют ли значения сопротивления и изоляции кабелей предварительно изолированным значениям, и запишите их в гарантийном талоне.
9. В зависимости от типа мата холодный конец должен быть черным проводом, это может быть либо сплошной заземляющий кабель, либо заземляющая оплетка, обернутая вокруг внутренних жил. Это нужно переплести, используя отвертку и потянув косу на отдельные пряди. В этот момент земля может быть подключена к входящему источнику питания с помощью клеммы заземления в черном ящике.
10. Для контроля температуры нагревательного мата необходимо установить напольный датчик, для этого вырежьте из изоляции участок достаточной ширины, чтобы в него поместилась черная труба. Напольный датчик должен проходить между двумя отрезками кабеля, самое лучшее чтение. Поместите датчик пола внутрь кабелепровода, а затем поместите в вырезанное отверстие. Если вам нужно укоротить напольный датчик, обрежьте только конец с открытыми проводами, не обрезайте конец с пластиковым датчиком.

11. Теперь нам нужно снова вернуться к тестированию, чтобы провести последний тест на коврике, проверить сопротивление с помощью мультиметра, а затем сопротивление изоляции.
12. Если возможно, покройте кабели тонким слоем подходящей выравнивающей смеси на латексной основе толщиной 5-6 мм. Это поможет защитить нагревательный мат при укладке финишного покрытия пола. Выравнивающая смесь не является обязательной, но рекомендуется.
13. Покройте пол плиткой с помощью гибкого клея для плитки и затирки в соответствии с отраслевыми стандартами и условиями производителя. После того, как покрытие пола будет нанесено, медленно включите отопление и начните повышать температуру в течение нескольких дней. Через несколько дней вы сможете установить нужные параметры.



Информация

Никогда не режьте нагревательные кабели, можно резать только сетку из стекловолокна.

Никогда не укорачивайте маты, при необходимости можно укоротить только холодные хвосты.

Никогда не пытайтесь раздавить холодный хвост.

Никогда не пытайтесь самостоятельно ремонтировать нагревательные кабели. Если нагревательные кабели повреждены, обратитесь к авторизованному установщику ELEKTRA.

Никогда не подвергайте коврики чрезмерному растяжению, нагрузке или ударам острыми предметами.

Никогда не пытайтесь укладывать маты, если температура окружающей среды опускается ниже -5°C.

Никогда не укладывайте коврик под стационарную мебель (например, шкафы без ножек вровень с полом, кухонные шкафы, ванны).

Никогда не используйте материалы для установки, отличные от указанных в руководстве по установке.

Никогда не используйте гвозди или шурупы для установки матов.

Всегда устанавливайте нагревательный мат в соответствии с руководством по установке.

Электрическое подключение коврика должно выполняться сертифицированным электриком.

Минимальное расстояние между нагревательным матом и другими источниками тепла (например, трубами горячей воды) всегда должно превышать 25 мм.

Электрический нагревательный мат должен быть подключен квалифицированным электриком и требует сетевого напряжения 230/240 В

При укладке нагревательного мата Elektra MD ни в коем случае нельзя, чтобы мат перекрывался, а нагревательный кабель не обрезался или не пересекался в любой точке .

Место соединения нагревательного кабеля с холодным хвостовиком должно находиться под полом.



Нагревательные маты Elektra MD

Наше обещание вам

Мы обеспечим соответствие цены на аналогичные продукты

Мы всегда дадим вам лучший совет и поддержку

Мы предоставим вам бесплатную доставку по всем торговым заказам

Мы поставим и будьте в курсе новейших технологий и лучших продуктов

Мы даем вам полную гарантию возврата денег на все продукты

Коврик с подогревом | Электрический пол с подогревом

Основные преимущества

Для какого проекта предназначен теплый пол?

Система матов идеальна для установки в помещениях правильной формы, где маты шириной 20 дюймов или 3 фута можно быстро раскатать по полу параллельными полосами.

Если вы собираетесь использовать винил, ковер, древесину, плитку или любую другую отделку пола, совместимую с подогревом, система может (и должна, в некоторых случаях, например, для ковра) быть встроена в самонивелирующийся состав, чтобы обеспечить ровную и ровную поверхность. ровная поверхность пола для укладки.

В качестве альтернативы, Foil Heater System может использоваться под ламинатом, инженерной древесиной или ковром и обеспечивает полностью сухую конструкцию, не требующую выравнивающей смеси. Или, если площадь имеет неправильную форму (не квадратную или прямоугольную форму) или имеет несколько стационарных приспособлений (например, ванная комната с туалетами, ваннами, раковинами и т. д.), кабель DCM-PRO от Warmup с фиксирующими полосками является более подходящим решением.

Совместим со всеми напольными покрытиями

Систему Mat можно использовать со всеми типами полов, совместимыми с системой подогрева пола, независимо от того, выбираете ли вы ламинат, винил, ковролин, плитку или что-то другое. Совместимость со всеми напольными покрытиями и тот факт, что коврик не увеличивает высоту пола, делают его идеальной системой для проектов реконструкции — просто не забудьте дважды уточнить у поставщика напольных покрытий, совместим ли тип пола, который вы хотите использовать, с ковриком. Система.

Как работает StickyMat?

Нагревательный мат можно укладывать непосредственно на фанерный пол. Продукт доступен как в 120В, так и в 240В. Система идеально подходит для использования в качестве основного источника тепла и в помещениях с высокими потерями тепла, таких как солярии.

• Маты на 120 и 240 В обеспечивают одинаковую эффективность. Для больших площадей рекомендуется использовать 240 В исключительно для того, чтобы сократить потребляемую силу тока, что позволит вам разместить больше места на одном термостате.
• Обеспечивает тепловую мощность 14 Вт/фут²

Быстрая установка

Система нагревательных матов состоит из тонкой проволоки диаметром 1/8″, равномерно распределенной и приклеенной к сетке из стекловолокна с помощью клея, чувствительного к давлению. Чувствительный к давлению клей надежно прикрепляет коврики к полу, удерживая их в горизонтальном положении и обеспечивая нанесение клея для плитки без заеданий, позволяя при необходимости легко перемещать коврики.

Коврики можно быстро раскатать по полу, сокращая время установки на 35 % — это действительно быстрый и безопасный способ установки электрического теплого пола. Ультратонкий нагревательный кабель имеет двойную изоляцию и усовершенствованный фторполимерный сердечник, что делает его невероятно прочным, прочным и удобным для укладки напольного покрытия.

В процессе монтажа системы нагревательных матов может потребоваться эластичный клей для плитки и самовыравнивающаяся смесь.

Система нагревательных матов одобрена UL и соответствует самым строгим стандартам безопасности для максимального спокойствия.

Гарантия и гарантия

Защитная сетка Гарантия на установку Если вы случайно повредите систему отопления во время установки, верните ее в компанию Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.

30-летняя гарантия На этот продукт предоставляется 30-летняя гарантия, поскольку мы полностью уверены в стандарте нашей продукции.

Техническая информация Документация по продукту
Технические характеристики

Рабочее напряжение	120 В и 240 В
Ширина	20 дюймов или 3 фута
Толщина мата	1/8″
Внутренняя/внешняя изоляция	Усовершенствованный фторполимер
Выходная мощность	14 Вт/кв. фут
Провод	10 футов
Сертификаты	cULus

Секции пола

Секция пола: StickyMat на плите

Секция пола: StickyMat на балках

Секция пола: StickyMat на бетоне

Секция пола : StickyMat на бетонно-виниловой основе

  Секция пола: StickyMat на ДСП

Прайс-лист
