Уголок стальной горячекатаный равнополочный ГОСТ 8509-93
+7 (495) 641 16 85 город Москва
Главная \ Каталог товаров \ МЕТАЛЛОПРОКАТ: Уголок, Швеллер, Двутавр, Полоса, Лист, Арматурная сталь \ Уголок стальной горячекатаный равнополочный ГОСТ 8509-93
Наименование — Уголок стальной горячекатаный равнополочный ГОСТ 8509-93
Применение — уголки стальные горячекатаные равнополочные имеют Г-образное сечение и используются в качестве элементов для изготовления металлоконструкций, каркасов, балок, ферм и т. д.
Страна — производитель — Россия
Регламентирующий документ ( сортамент ) — ГОСТ 8509-93
Материал — сталь прокатная
Длина = 3 ÷ 12 м
Сертификат / паспорт ( по запросу )
Цена за метр / прайс ( по запросу )

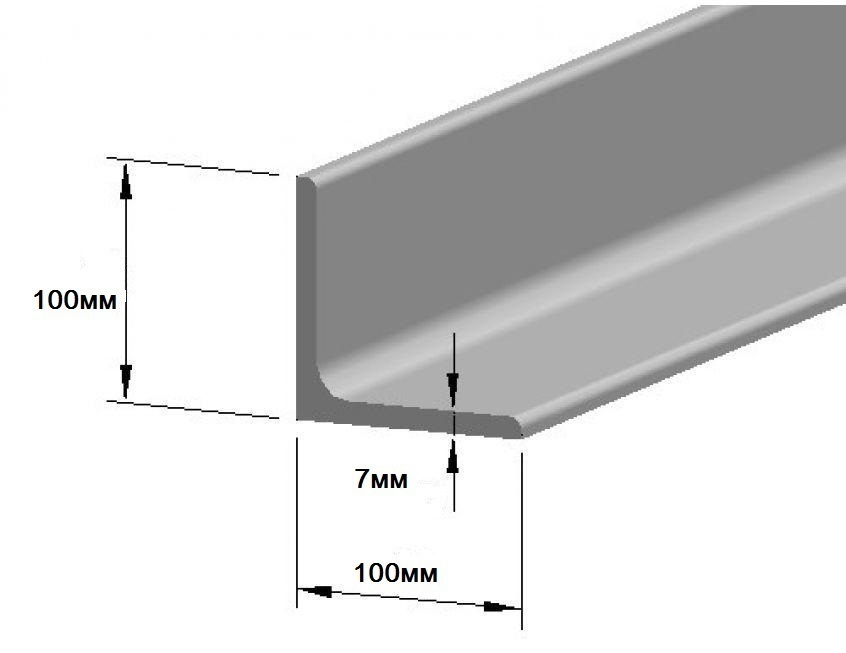

| Фото | Чертёж |
Таблица: Технические характеристики и размеры
Наименование | Ширина | Толщина | Вес | Метров | Стоимость |
Уголок стальной 25х25х3 мм | 25 | 3 | 1.12 | 892.86 | цена за метр |
Уголок стальной 25х25х4 мм | 25 | 4 | 1.46 | 684.93 | цена за метр |
Уголок стальной 32х32х3 мм | 32 | 3 | 1.46 | 684.93 | цена за метр |
Уголок стальной 32х32х4 мм № 3.  2 ГОСТ 8509-93 | 32 | 4 | 1.91 | 523.56 | цена за метр |
Уголок стальной 40х40х4 мм | 40 | 4 | 2.42 | 413.22 | цена за метр |
Уголок стальной 50х50х4 мм | 50 | 4 | 3.05 | 327. 87 | цена за метр |
Уголок стальной 50х50х5 мм | 50 | 5 | 3.77 | 265.25 | цена за метр |
Уголок стальной 63х63х6 мм | 63 | 5.72 | 174.83 | цена за метр | |
Уголок стальной 75х75х5 мм | 75 | 5 | 5. | 172.41 | цена за метр |
Уголок стальной 75х75х6 мм | 75 | 6 | 6.89 | 145.14 | цена за метр |
Уголок стальной 100х100х7 мм № 10 ГОСТ 8509-93 | 100 | 7 | 10.79 | 92.68 | цена за метр |
5 ГОСТ 8509-93
80
Основные виды стальных уголков:
• металлический горячекатаный равнополочный — ГОСТ 8509-93
• металлический горячекатаный неравнополочный — ГОСТ 8510-86
• металлический гнутый равнополочный — ГОСТ 19771-93
• металлический гнутый неравнополочный — ГОСТ 19772-93
Возврат в on-line каталог >>
Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес
proton.
lm@mail.ru или позвонив по телефону в Москве: +7 ( 495 ) 641 16 85
ООО «ПРОТОН», Россия, Москва, проспект Андропова, д. 38
Официальный сайт: www.proton-st.ru, тел.: +7 (495) 641 16 85
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
pdf
, 2 MBУголок – Texas Iron and Metal
Уголок
Уголок имеет L-образную форму под углом 90 градусов, что делает его чрезвычайно устойчивым и способным выдерживать чрезмерное давление и вес. С ним легко работать, и его можно сваривать или скреплять болтами для придания еще большей устойчивости.
Толщина уголка определяет тип работ, для которых он лучше всего подходит. Важно учитывать приложенную силу, переносимый вес и сопротивление кручению. Меньшие куски обычно используются для работ, где величина давления и веса будут минимальными, в то время как более крупные и толстые куски стали используются на стенах и опорных балках зданий, которые должны постоянно нести огромный вес.
Компания Texas Iron & Metal предлагает широкий ассортимент уголков диаметром от ½ до 9 дюймов различной толщины и длины. Угловое железо можно найти длиной 20 футов или 40 футов и углами 0,5 ″ X 0,5 ″ X 0,125 ″ за счет постепенного увеличения до 8 ″ X 8 ″ X 1 ″. Стороны могут быть цельными или иметь отверстия, прорези или другие вырезы для сборки.
Если у вас есть какие-либо вопросы, члены нашей команды будут рады помочь вам. Мы гордимся тем, что являемся вашим союзником в производстве высококачественного и менее качественного уголкового железа любой ширины, качества и размера. Наши знающие и опытные продавцы-консультанты всегда готовы помочь. Позвоните нам по телефону 713.672.7595 сегодня.
| Размер | Вес. За фут. | Вес. За 20 футов |
|---|---|---|
| 1/2 х 1/2 х 1/8 | 0,38 | 7,60 |
| 3/4 х 3/4 х 1/8 | 0,59 | 11,80 |
| 1 х 1 х 1/8 | 0,80 | 16. 00 |
| 1 х 1 х 3/16 | 1,16 | 23.20 |
| 1 х 1 х 1/4 | 1,49 | 29,80 |
| 1 1/4 х 1 1/4 х 1/8 | 1.01 | 20.20 |
| 1 1/4 х 1 1/4 х 3/16 | 1,48 | 29,60 |
| 1 1/4 х 1 1/4 х 1/4 | 1,92 | 38,40 |
| 1 1/2 х 1 1/2 х 1/8 | 1,23 | 24,60 |
| 1 1/2 х 1 1/2 х 3/16 | 1,80 | 36. 00 |
| 1 1/2 х 1 1/2 х 1/4 | 2,34 | 46,80 |
| 1 3/4 х 1 3/4 х 1/8 | 1,44 | 28,80 |
| 1 3/4 х 1 3/4 х 3/16 | 2,12 | 42,40 |
| 1 3/4 х 1 3/4 х 1/4 | 2,77 | 55,40 |
| 2 х 1 1/2 х 1/8 | 1,44 | 28,80 |
| 2 х 1 1/2 х 3/16 | 2,12 | 42,40 |
| 2 х 1 1/2 х 1/4 | 2,77 | 55,40 |
| 2 х 2 х 1/8 | 1,65 | 33,00 |
| 2 х 2 х 3/16 | 2,44 | 48,80 |
| 2 х 2 х 1/4 | 3,19 | 63,80 |
| 2 х 2 х 5/16 | 3,92 | 78,40 |
| 2 х 2 х 3/8 | 4,70 | 94. 00 |
| 2 1/2 х 1 1/2 х 3/16 | 2,44 | 48,80 |
| 2 1/2 х 1 1/2 х 1/4 | 3.19 | 63,80 |
| 2 1/2 х 1 1/2 х 5/16 | 3,92 | 78,40 |
| 2 1/2 х 2 х 3/16 | 2,75 | 55,00 |
| 2 1/2 х 2 х 1/4 | 3,62 | 72,40 |
| 2 1/2 х 2 х 5/16 | 4,50 | 90. 00 |
| 2 1/2 х 2 х 3/8 | 5,30 | 106.00 |
| 2 1/2 х 2 1/2 х 3/16 | 3,07 | 61,40 |
| 2 1/2 х 2 1/2 х 1/4 | 4.10 | 82.00 |
| 2 1/2 х 2 1/2 х 5/16 | 5,00 | 100.00 |
| 2 1/2 х 2 1/2 х 3/8 | 5,90 | 118.00 |
| 2 1/2 х 2 1/2 х 1/2 | 7,70 | 154,00 |
| 3 х 2 х 3/16 | 3,07 | 61,40 |
| 3 х 2 х 1/4 | 4. 10 | 82.00 |
| 3 х 2 х 5/16 | 5,00 | 100.00 |
| 3 х 2 х 3/8 | 5,90 | 118.00 |
| 3 х 2 х 1/2 | 7,70 | 154.00 |
| 3 х 2 1/2 х 3/16 | 3,39 | 67,80 |
| 3 х 2 1/2 х 1/4 | 4,50 | 90.00 |
| 3 х 2 1/2 х 5/16 | 5,60 | 112. 00 |
| 3 х 2 1/2 х 3/8 | 6,60 | 132.00 |
| 3 х 2 1/2 х 1/2 | 8,50 | 170.00 |
| 3 х 3 х 3/16 | 3,70 | 74.00 |
| 3 х 3 х 1/4 | 4,90 | 98.00 |
| 3 х 3 х 3/8 | 7,20 | 144,00 |
| 3 х 3 х 1/2 | 9,40 | 188. 00 |
| 3 1/2 х 3 х 1/4 | 5,40 | 108.00 |
| 3 1/2 х 3 х 5/16 | 6,60 | 132.00 |
| 3 1/2 х 3 х 3/8 | 7,90 | 158.00 |
| 3 1/2 х 3 х 1/2 | 10.20 | 204.00 |
| 3 1/2 х 3 1/2 х 1/4 | 5,80 | 116.00 |
| 3 1/2 x 3 1/2 x 5/16 | 7,20 | 144,00 |
| 3 1/2 х 3 1/2 х 3/8 | 8,50 | 170,00 |
| 3 1/2 х 3 1/2 х 1/2 | 11. 10 | 222.00 |
| 4 х 3 х 1/4 | 5,80 | 116.00 |
| 4 х 3 х 5/16 | 7,20 | 144,00 |
| 4 х 3 х 3/8 | 8,50 | 170.00 |
| 4 х 3 х 1/2 | 11.10 | 222.00 |
| 4 х 3 1/2 х 1/4 | 6,20 | 124.00 |
| 4 х 3 1/2 х 5/16 | 7,70 | 154. 00 |
| 4 х 3 1/2 х 3/8 | 9.10 | 182.00 |
| 4 х 3 1/2 х 1/2 | 11,90 | 238,00 |
| 4 х 4 х 1/4 | 6,60 | 132.00 |
| 4 х 4 х 5/16 | 8.20 | 164.00 |
| 4 х 4 х 3/8 | 9,80 | 196.00 |
| 4 х 4 х 1/2 | 12,80 | 256,00 |
| 4 х 4 х 5/8 | 15,70 | 314,00 |
| 4 х 4 х 3/4 | 18,50 | 370. 00 |
| 5 х 3 х 1/4 | 6,60 | 132.00 |
| 5 х 3 х 5/16 | 8.20 | 164.00 |
| 5 х 3 х 3/8 | 9,80 | 196.00 |
| 5 х 3 х 1/2 | 12,80 | 256,00 |
| 5 х 3 х 5/8 | 15,70 | 314.00 |
| 5 х 3 х 3/4 | 18,50 | 370. 00 |
| 5 х 3 1/2 х 1/4 | 7,00 | 140.00 |
| 5 х 3 1/2 х 5/16 | 8,70 | 174.00 |
| 5 х 3 1/2 х 3/8 | 10.40 | 208.00 |
| 5 х 3 1/2 х 1/2 | 13,60 | 272.00 |
| 5 х 3 1/2 х 5/8 | 16,80 | 336,00 |
| 5 х 3 1/2 х 3/4 | 19,80 | 396. 00 |
| 5 х 5 х 5/16 | 10.30 | 206.00 |
| 5 х 5 х 3/8 | 12.30 | 246,00 |
| 5 х 5 х 1/2 | 16.20 | 324.00 |
| 5 х 5 х 5/8 | 20.00 | 400.00 |
| 5 х 5 х 3/4 | 23,60 | 472.00 |
| 5 х 5 х 7/8 | 27.20 | 544. 00 |
| 6 х 3 1/2 х 5/16 | 9,80 | 196.00 |
| 6 х 3 1/2 х 3/8 | 11,70 | 234,00 |
| 6 х 3 1/2 х 1/2 | 15.30 | 306.00 |
| 6 х 3 1/2 х 5/8 | 18,80 | 376,00 |
| 6 х 4 х 5/16 | 10.30 | 206.00 |
| 6 х 4 х 3/8 | 12.30 | 246,00 |
| 6 х 4 х 1/2 | 16. 20 | 324.00 |
| 6 х 4 х 5/8 | 20.00 | 400.00 |
| 6 х 4 х 3/4 | 23,60 | 472.00 |
| 6 х 6 х 5/16 | 12.50 | 250,00 |
| 6 х 6 х 3/8 | 14,90 | 298.00 |
| 6 х 6 х 1/2 | 19,60 | 392.00 |
| 6 х 6 х 5/8 | 24. 20 | 484.00 |
| 6 х 6 х 3/4 | 28,70 | 574.00 |
| 6 х 6 х 7/8 | 33.10 | 662.00 |
| 6 х 6 х 1 | 37,40 | 748.00 |
| 7 х 4 х 3/8 | 13,60 | 272.00 |
| 7 х 4 х 1/2 | 17,90 | 358,00 |
| 7 х 4 х 3/4 | 26. 20 | 524.00 |
| 8 х 4 х 1/2 | 19,60 | 392.00 |
| 8 х 4 х 5/8 | 24.20 | 484.00 |
| 8 х 4 х 3/4 | 28,70 | 574.00 |
| 8 х 4 х 1 | 37,40 | 748.00 |
| 8 х 6 х 1/2 | 23.00 | 460.00 |
| 8 х 6 х 5/8 | 28,50 | 570. 00 |
| 8 х 6 х 3/4 | 33,80 | 676.00 |
| 8 х 6 х 1 | 44,20 | 884.00 |
| 8 х 8 х 1/2 | 26.40 | 528.00 |
| 8 х 8 х 5/8 | 32,70 | 654.00 |
| 8 х 8 х 3/4 | 38,90 | 778.00 |
| 8 х 8 х 7/8 | 45.00 | 900. 00 |
| 8 х 8 х 1 | 51,00 | 1020.00 |
| 8 х 8 х 1 1/8 | 56,90 | 1138.00 |
| 9 х 4 х 1/2 | 21.30 | 426.00 |
| 9 х 4 х 5/8 | 26.30 | 526.00 |
| 9 х 4 х 3/4 | 31.30 | 626.00 |
Уголки стальные равнополочные
Размеры и статические параметры уголков стальных равнополочных — британские единицы.
Рекламные ссылки
Свойства в британских единицах стальных уголков с равными сторонами указаны ниже.
- Steel Angles — Equal Legs — Metric Units
| Size (in x in) | Dimensions | Static Parameters | |||
|---|---|---|---|---|---|
| Depth — h — (in) | Толщина — s — (дюйм) | Площадь сечения (дюйм 2 ) | Weight (lb f /ft) | Moment of Inertia — I x — (in 4 ) | |
| 12 x 12 | 12 | 1 3/8 | 30.9 | 105 | 410.0 |
| 12 | 1 1/4 | 28.3 | 96.4 | 377.5 | |
| 12 | 1 1/8 | 25. 6 | 87.2 | 344.1 | |
| 12 | 1 | 22.9 | 77.8 | 310.4 | |
| 10 x 10 | 10 | 1 3/8 | 25.6 | 87.1 | 232.1 |
| 10 | 1 1/4 | 23.5 | 79.9 | 215.1 | |
| 10 | 1 1/8 | 21.2 | 72.3 | 196.2 | |
| 10 | 1 | 19.0 | 64.7 | 177.3 | |
| 10 | 7/8 | 16.7 | 56.9 | 157.6 | |
| 10 | 3/4 | 14.4 | 49.1 | 137.2 | |
| 8 x 8 | 8 | 1 1/8 | 16.7 | 56.9 | 98.0 |
| 8 | 1 | 15.0 | 51.0 | 89. 0 | |
| 8 | 7/8 | 13.2 | 45.0 | 79.6 | |
| 8 | 3/4 | 11.4 | 38.9 | 69.7 | |
| 8 | 5/8 | 9.6 | 32.7 | 59.4 | |
| 8 | 9/16 | 8.7 | 29.6 | 54.1 | |
| 8 | 1/2 | 7.8 | 26.4 | 48.6 | |
| 6 x 6 | 6 | 1 | 11.0 | 37.4 | 35.5 |
| 6 | 7/8 | 9.7 | 33.1 | 31.9 | |
| 6 | 3/4 | 8.4 | 28.7 | 28.2 | |
| 6 | 5/8 | 7.1 | 24.2 | 24.2 | |
| 6 | 9/16 | 6.4 | 21.9 | 22. 1 | |
| 6 | 1/2 | 5.8 | 19.6 | 19.9 | |
| 6 | 7/16 | 5.1 | 17.2 | 17.7 | |
| 6 | 3/8 | 4.4 | 14.9 | 15.4 | |
| 6 | 5/16 | 3.7 | 12.4 | 13.0 | |
| 5 x 5 | 5 | 7/8 | 8.0 | 27.2 | 17.8 |
| 5 | 3/4 | 6.9 | 23.6 | 15.7 | |
| 5 | 5/8 | 5.9 | 20.0 | 13.6 | |
| 5 | 1/2 | 4.8 | 16.2 | 11.3 | |
| 5 | 7/16 | 4.2 | 14.3 | 10.0 | |
| 5 | 3/8 | 3.6 | 12.3 | 8. 74 | |
| 5 | 5/16 | 3.0 | 10.3 | 7.42 | |
| 4 x 4 | 4 | 3/4 | 5.4 | 18.5 | 7.67 |
| 4 | 5/8 | 4.6 | 15.7 | 6.66 | |
| 4 | 1/2 | 3.8 | 12.8 | 5.56 | |
| 4 | 7/16 | 3.3 | 11.3 | 4.97 | |
| 4 | 3/8 | 2.9 | 9.8 | 4.36 | |
| 4 | 5/16 | 2.4 | 8.2 | 3.71 | |
| 4 | 1/4 | 1.9 | 6.6 | 3.04 | |
| 3 1/2 x 3 1/2 | 3 1/2 | 1/2 | 3.3 | 11.1 | 3.64 |
| 3 1/2 | 7/16 | 2. 9 | 9.8 | 3.26 | |
| 3 1/2 | 3/8 | 2.5 | 8.5 | 2.87 | |
| 3 1/2 | 5/16 | 2.1 | 7.2 | 2,45 | |
| 3 1/2 | 1/4 | 1.7 | 5.8 | 2.01 | |
| 3 x 3 | 3 | 1/2 | 2.75 | 9.4 | 2.22 |
| 3 | 7/16 | 2.43 | 8.3 | 1.99 | |
| 3 | 3/8 | 2.11 | 7.2 | 1.76 | |
| 3 | 5/16 | 1.78 | 6.1 | 1.51 | |
| 3 | 1/4 | 1.44 | 4.9 | 1.24 | |
| 3 | 3/16 | 1.09 | 3.7 | 0.96 | |
| 2 1/2 x 2 1/2 | 2 1/2 | 1/2 | 2. 25 | 7.7 | 1.23 |
| 2 1/2 | 3/8 | 1.73 | 5.9 | 0.98 | |
| 2 1/2 | 5/16 | 1.46 | 5.0 | 0.85 | |
| 2 1/2 | 1/4 | 1.19 | 4.1 | 0.70 | |
| 2 1/2 | 3/16 | 0.90 | 3.1 | 0.55 | |
| 2 x 2 | 2 | 3/8 | 1.36 | 4.7 | 0.48 |
| 2 | 5/16 | 1.15 | 3.9 | 0.42 | |
| 2 | 1/4 | 0.94 | 3.2 | 0.35 | |
| 2 | 3/16 | 0.72 | 2.4 | 0.27 | |
| 2 | 1/8 | 0.48 | 1.7 | 0.19 | |
- 1 in = 25.
4 mm - 1 cm 4 = 10 -8 m = 10 4 mm
- 1 in 4 = 4.16×10 5 mm 4 = 41.6 cm 4
- 1 cm 3 = 10 -6 m 3 = 10 3 mm 3
4 mm Стандартный метод указания угла: L 2 x 2 x 1/4 — указывает угол 2 дюйма в глубину и ширину — и 1/4 дюйма в толщину.
