Какие бывают телевизионные розетки и порядок монтажа
Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.
Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.
По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:
- одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
- проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
- конечные для них характерна большая величина внутреннего сопротивления;
Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника.
Работа осуществляется через сплитер или краб от одной антенны.
Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны, другой кабель отходит от розетки и направляется к телевизору.
Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

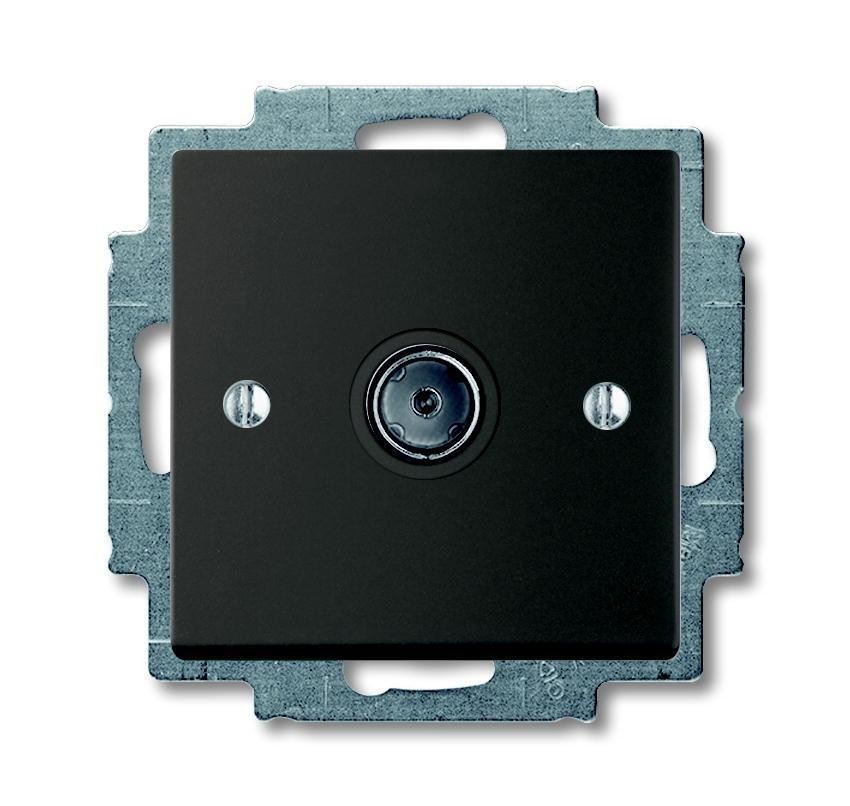

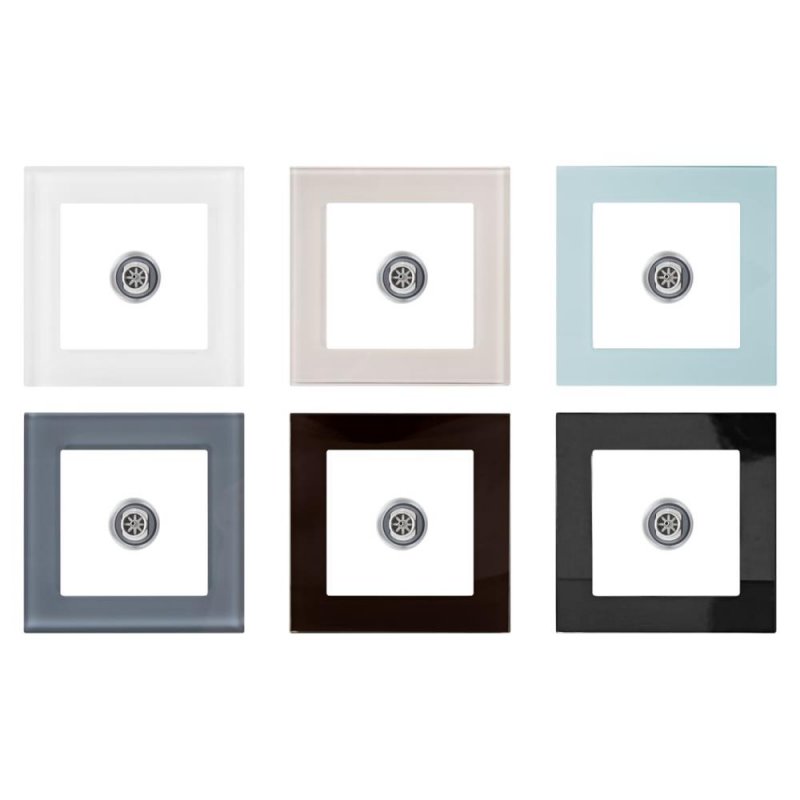

Рис..№1.Лицевая панель телевизионной розетки
Рабочие частоты характерные для комбинированных розетокТелевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.
Радиоприемник (FM) его диапазон от 87,5 до 108 МГц.
Спутниковое телевидение (SAT) от 95 до 2400 МГц.
Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.
Особенности конструкции телевизионных розетокСовременные ТВ-розетки
В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (
По схемам: TV—RD—SAT; TV—FM—SAT; ТV—RD, на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD, выполняет функцию оконечной розетки.
Подключение осуществляется согласно топологии «звезда» и «шлейф»
Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.
Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение получается очень надежным.
Рис. №2. Подключение современных розеток.
Схемы соединения телевизионных приемниковСхема «звезда»
Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода.
Рис. №3. Схема «звезда».
Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.
Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник САМ-модель он подойдет для приема IPTV-сигнала.
Схема (проходная) «шлейф»
В схеме используются последовательно присоединенные проходные розетки и оконечная розетка. В схеме практически отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.
Рис. №3 Проходная схема соединения телевизионных розеток.
Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.
Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные
Монтаж телевизионных розеток в последнее время стал общепринятым правилом при ремонте жилища и прокладке различных коммуникаций. В самом деле, это намного эстетичнее, чем кабель, тянущийся по всему плинтусу. Кроме того, такое техническое решение позволяет установить телевизоры в любой комнате. Однако розетки для их подключения имеют коренные отличия от тех, по которым подается электрическое питание. Если не учитывать эти особенности, качество изображения на экранах будет низким. Сегодня мы расскажем о том, как избежать подобного казуса.
Немного теории
Радиосигнал, посредством которого на экране телевизионного приемника появляется изображение, имеет ту же природу, что и бытовое электричество.
Ему свойственны напряженность магнитного поля, сила тока и другие параметры. Он в той же степени имеет волновой характер, но вот частота изменения направления тока у него в тысячи раз выше. По этой причине он не может передаваться по металлическим жилам из алюминия или меди – высокочастотное магнитное поле вытесняет ток на поверхность проводника, в результате чего уменьшается его эффективное сечение и растет электрическое сопротивление. В радиотехнике этот феномен получил название скин-эффекта. Для примера: на частоте 50 Гц (бытовое электропитание) толщина скин-слоя достигает 8,5 мм. А на частоте 50 МГц (первый телевизионный канал) она равна 0,001 мм.
От антенны или другого источника радиосигнал передается по так называемому коаксиальному кабелю. Он состоит из внешней металлической оплетки, наполнителя из полиэтилена и центральной медной жилы. Проводящим слоем в нем является полиэтилен, а металлические части отражают волну. Основным параметром коаксиального кабеля является волновое сопротивление, характеризующее степень затухания сигнала.
В первую очередь оно зависит от диаметра кабеля и толщины слоя полиэтилена между оплеткой и центральной жилой. Традиционно оно равно 50 или 75 Ом. Однако, в отличие от электрического сопротивления, меньшим затуханием обладает кабель с большим значением сопротивления.
И источник радиосигнала (антенна, роутер), и его приемник должны быть согласованы по волновому сопротивлению с коаксиальным кабелем. Если это условие не соблюдено, то волна отразится от препятствия и погаснет – если вы и увидите на экране какое-либо изображение, то с очень большими искажениями.
Виды телевизионных розеток
Телевизионные розетки являются коммутационным устройством, к которому по коаксиальному кабелю подводится радиосигнал на частотах свыше 10 кГц. От электрических штепселей внешне они отличаются разъемом – он такой же, как и входной кабельный разъем на телевизоре. Для подключения к нему используется так называемая фишка. Эти розетки бывают трех типов:
- Простая одинарная.
- Проходная.
- Оконечная.
Простая одинарная розетка – это всего лишь оформленное место закрепления коаксиального кабеля и телевизионного разъема. Она не имеет никаких согласующих устройств, поэтому сигнал, дойдя до нее, частично отражается и ослабляется. Этот эффект усиливается, если к розетке не подключен приемник. Но обычно ослабление не превышает 2 дБ – примерно 1,6 раза. Одинарной ее называют именно из-за эффекта отражения сигнала обратно в кабель, в результате чего в нем возникает стоячая волна, которая повлияет на качество изображения, если между антенной и одинарной розеткой будет включен еще один телевизионный приемник. Помеха будет выглядеть как полоса по левой или правой стороне экрана. Изображение может и двоиться.
Оконечная розетка отличается от одинарной наличием в ней согласующего устройства. Обычно это ферритовое кольцо с двумя-тремя витками провода, соединяющего точку зажима центральной жилы кабеля и центральный штырь разъема.
Он гасит отраженный сигнал, в результате чего затухание полезного достигает 10 дБ – в десять раз! Этот эффект так же следует учитывать. Особенно в том случае, если вы находитесь в зоне неуверенного приема или получаете «картинку» со спутника – сигнал от конвертера идет на высокой частоте (9750 МГц) и склонен к затуханию. На рисунке ниже представлено устройство оконечной TV розетки. Синяя горошина конденсатора – согласующее устройство.
Проходная розетка – это, по сути, кабельный тройник. Сигнал подводится к ней, поступает на разъем и переправляется дальше, к такой же или оконечной розетке. Она так же оснащается согласующим устройством. Но вот уровень затухания сигнала в ней еще выше – до 20 дБ, а это в сто раз! На рисунке представлено устройство проходной розетки. Видны пара зажимов для центральной жилы и оплетки, а также согласующее устройство, подключенное к кабельному разъему.
Способы подключения телевизионных розеток
Теперь, зная об основных свойствах коаксиального кабеля и розеток, вы можете осознанно строить схему подключения телевизионных приемников.
В зоне уверенного приема сигнала можно использовать так называемую проходную схему, представленную на рисунке ниже. Она состоит из набора проходных розеток и одной оконечной. Обратите внимание, что последняя в цепи должна иметь согласующее устройство, чтобы не вызывать помех на первых. Основной недостаток этой схемы – значительное ослабление сигнала по мере движения от антенны. Если проходных розеток более двух, необходимо использовать высокочастотный усилитель. Его ставят перед первой розеткой, чтобы не повышать уровень шумов в кабельном тракте. Если вы хотите обойтись без дополнительного устройства, используйте кабель не 50, а 75 Ом.
Если сигнал слабый, то для подключения группы приемников к одному источнику радиосигнала (антенне, роутеру) используется сплиттер – антенный разветвитель. Его неиспользуемые выходы глушатся так, чтобы их волновое сопротивление было равно 50 или 75 Ом. В противном случае отраженный сигнал может полностью заглушить полезный. Такая схема называется «звезда».
Она представлена на рисунке ниже. Каждый шлейф звезды можно сформировать как по линейной схеме – с несколькими проходными розетками, так и по смешанной. Если к шлейфу будет подключаться только один приемник, лучше всего завершить его простой одинарной розеткой, которая в наименьшей степени ослабляет сигнал.
