Тумблер с подсветкой — добавляем машине стиля

Любая схема электрооборудования начинается с того, что необходимо обеспечить требуемое питание для неё. Чтобы многие приборы были удобными и надёжными, в них используются тумблеры с подсветкой. Задача этого механизма предельна проста – включение, выключение либо переключение чего-либо. В нашей статье мы опишем самый типичный случай правильной установки и подключения тумблера с подсветкой.

• Как работает тумблер с подсветкой?
• Установка тумблера с подсветкой
• Подключение тумблера с подсветкой
• Выбор и покупка тумблера

Как работает тумблер с подсветкой?

Тумблер – это электрический элемент, который управляет электроэнергетическим потоком через цепь путём механического рычага, управление которым осуществляется в ручную. Независимо от того, что различают несколько видов тумблеров, они предназначены для одной единственной цели – переключению всех цепей, подключенных к ним. Тумблер с подсветкой достаточно часто применяется в электронике и он очень удобен в эксплуатации. Тумблер с подсветкой не только выполняет роль ключа цепи, но и снабжён также лампочкой, которая является индикатором подачи напряжения к схеме.

Установка тумблера с подсветкой

Давайте перейдём непосредственно к установке тумблера с подсветкой. Во-первых Вам понадобятся следующие инструменты:

— Тумблер;

— Отвертка;

— Дрель;

— Сверла;

— Разводной гаечный ключ;

— Кусачки;

— Инструмент для зачистки провода;

— Пластиковые скрутки для проводов;

— Острогубцы;

— Паяльник;

— Припой.

Подключение тумблер с подсветкой осуществляется с помощью автомобильных конвекторов или при помощи припаивания проводов к своим выводам, но это не самая сложная часть процедуры, если Вам это не известно. Но проблема в том, что многие радиолюбители аматоры зачастую не осведомлены о том, с какого же бока начать работу с тумблером с подсветкой и как он правильно включается?

Первым делом взгляните в справочник и определите тип тумблера и назначение его выводов. Во-вторых прозвоните тестером Ваш тумблер, чтобы понять, что, как, куда и где? После прояснения всех вопросов следует правильно включить тумблер в Вашу цепь.

Перед началом работ отключите питание устройства. Аналогично с другими электромонтажными работами важно обеспечить себе атмосферу перед началом работы таким образом, чтобы исключить все риски, сопряжённые с поражением электричеством. Уверенность в том, что источник питания точно отключен, напрямую зависит от самого устройства, с которым вы работаете. Конечно, чтобы наверняка, в автомобиле Вы отсоедините сразу минусовую клемму аккумулятора, хотя в других моментах достаточно только вытащить вилку из розетки или отключить питание другим механическим способом.

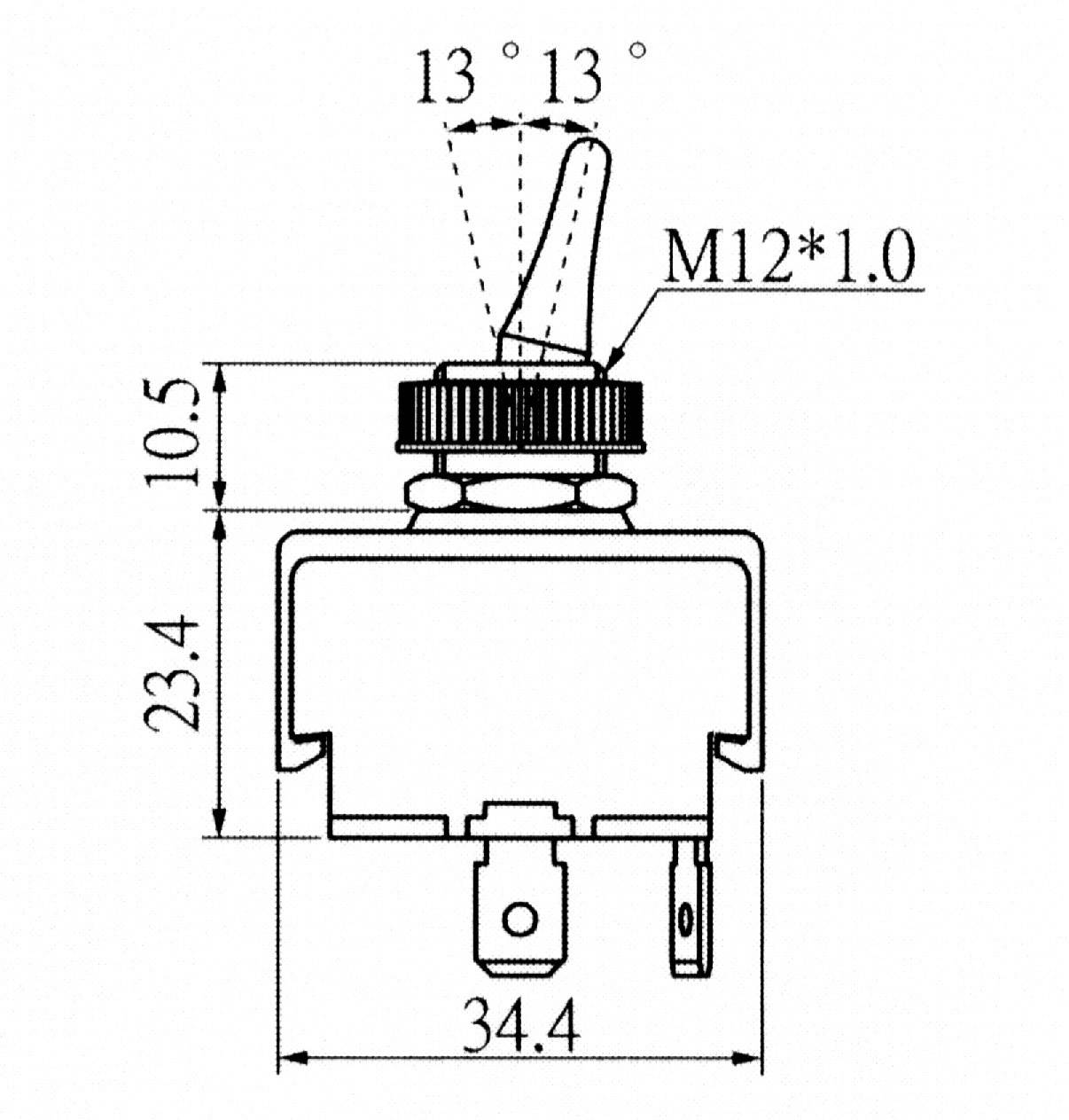

Далее снимите панель устройства или корпус. Чтобы установить тумблер в устройство, Вам потребуется получить доступ к внутренней проводке, что зачастую требует снять всю внешнюю часть устройства. Если есть такая возможность, тогда снимите только часть кожу, в которую собираетесь вмонтировать тумблер. Например, если Вам необходимо установить тумблер в переднюю панель автомобиля, можно будет снять только часть панели, если это, конечно, возможно, это будет гораздо более удобно чем снимать всю панель приборов. Для этого могут быть нужны специальные монтировочные инструменты или другой спец инструмент. Измерьте выступающий бушинг тумблера, точнее его диаметр.

Чтобы выключатель правильно встал на своё место, создайте вырез в панели устройства подходящего размера. Для стандартных тумблеров нужно будет проделать круглое отверстие, но могут также быть и другие формы отверстий в зависимости от вида самого переключателя. Замерив размер бушинга, Вы смело можете просверливать или вырезать отверстие, которое Вам необходимо.

Для многих тумблеров это выполняется при помощи насадки чуть большей размера диаметра бушинга. Чтобы сделать отверстие другой формы, Вам потребуется лобзик, наждак и какие-либо ещё другие инструменты. Используйте спиральное сверло HSS, оно прекрасно подойдёт для просверливания пластика, дерева так и мягкой стали. Для сверления дерева может пригодиться и насадка-перо. Устанавливать выключатель необходимо с нижней части панели. Далее установите тумблер в проделанное отверстие таким образом, чтобы он проходил снизу. Закрепите тумблер, прикрутив его поверх отверстия, в которое вмонтирован выключатель и хорошо затяните гайкой.

Подключение тумблера с подсветкой

Важно! Отдавайте приоритет инструкциям, которые прилагаются к тумблеру или устройству. Устройства, к которым Вы подключаете тумблер с подсветкой зачастую сильно различаются по типам электроконфигураций. Знайте, что ни одна инструкция не подойдёт именно к Вашему случаю конкретно. Действия, описанные в данном разделе, предназначаются для того, чтобы обеспечить качественное исполнение общих принципов подключения тумблеров. Они, конечно, не заменят собой инструкции, которые прилагаются к переключателю, который Вы устанавливаете, или устройству. Если у Вас стали возникать сомнения, тогда перед началом работ желательно проконсультироваться у электрика.

Это сэкономит Ваше время и позволит избежать неожиданных повреждений.

Отрежьте кабель питания в устройстве. Тумблер с подсветкой нужно будет запитать для того, чтобы он работал должным образом. Перережьте провод питания кусачками в необходимом месте, позволяющем проложить оба конца провода к выключателю. Снимите около полутора сантиметров изоляции с каждого края, при помощи инструмента для зачистки. Если часть провода не дотягивается до выключателя, то можно добавить отрезок. Отрезок – это короткая часть провода около 15 сантиметров, которая зачищена с двух сторон. Его соедините проводами, которые не дотягиваются. Таким образом отрезок послужит своеобразным удлинителем. Это необходимо сделать следующим образом:

1. Определитесь с типом провода, который Вы собрались удлинить и достаньте чёрный провод идентичного типа.

2. Отрежьте кусок чёрного провода достаточной длины, чтобы достать до провода и выключателя.

3. Снимите изоляцию с обоих концов отрезка.

4. Один конец отрезка соедините с проводом, скручивая концы между собой по часовой стрелке. Поверх проволочной скрутки накрутите уплотнитель необходимого размера по направлению часовой стрелки, чтобы придать ей жёсткости.

5. Подсоедините провод питания к тумблеру с подсветкой. Данный этап ознаменовался созданием разрыва питания устройства. Вам нужно добавить тумблер в центр разрыва таким образом, чтобы он регулировал электрический поток. То, как Вы это сделаете зависит от типа имеющегося у Вас выключателя. Общий принцип смотрите далее:

5.1. Если у Вашего тумблера выводы из проволоки, тогда каждый конец скрутите к соответствующим проводам питания и поверх накрутите уплотнитель, придав большей жёсткости.

5.2. Если у Вашего тумблера клеммы резьбовые, тогда ослабьте винты, на концах проводов питания сделайте петли и подключите к каждой клемме. Наматывайте петли вокруг клемм строго по часовой стрелке, а после затяните винты на клеммах.

5.3. Если соединения тумблера паянные, тогда концы проводов необходимо согнуть вокруг выключателя. Здесь могут пригодиться кусачки. Нагревайте Каждый вывод паяльником. В момент таяния припоя позвольте ему затечь внутрь, чтобы он обволок соединение полностью.

5.4. Проверьте работу своего тумблера. Когда переключатель подключён верно, тогда подключите питание устройства и протестируйте работу тумблера. Если всё работает корректно, возвращайте корпус или панель устройства на законное место. Наши поздравления! Вы успешно справились с задачей установки тумблера с подсветкой.

Выбор и покупка тумблера

Выбирая тумблер, сначала определитесь с тем какое количество положений и полюсов Вам необходимо. В электрической терминологии тумблер может иметь один или несколько «полюсов» и «положений». Полюс определяет то, какое количество электросхем может контролироваться выключателем. Зачастую оно соответствует количеству ножек на тумблере. Если Вам нужно только включать и выключать, то подойдёт обычный выключатель типа SPST (однополюсный).

Но если Вашему устройству необходимо большее количество функций чем просто включить-выключить, тогда Вам потребуется другой более подходящий переключатель. Допустим, Вы поставили тумблер для системы гидравлики автомобиля, Вам понадобится, скорее всего, тумблер с несколькими полюсами для того, чтобы управлять гидравликой с нескольких положений, чтобы гидравлике задавать различные рабочие режимы, а не просто включать её и выключать.

Следует обратить внимание на то, что есть существенные различия в британских и американских терминологиях касательно разговорных названий обычных выключателей. Переключатель SPST в Америке называют двухсторонним, когда в Британии он односторонний. Но зато и в Америке, и в Англии коммутатор SPDT называют и трёхсторонний, и двухсторонний соответственно. Переключатель стоит выбирать с номинальным током выше максимального в самом выключателе.

Осуществлять нужно выбор такого переключателя, у которого подходящий тип электрических соединений. Выбранный тумблер будет бесполезным, если он физически не может подключаться к устройству, с котором необходимо ему работать. Если этого не сделать заранее, то Вы наградите себя только лишней работой паяльником и изолентой, а это может оказаться сложным для человека, который будет делать это впервые. Самые распространённые тумблеры включают в себя:

— резьбовые разъемы;

— наконечники под пайку, ножки или разъемы;

— проводные выводы;

— выберите подходящий монтаж.

Как подключить кнопку или тумблер — Реальные заметки Ubuntu & Mikrotik

17/08/2017 Комментарии к записи Как подключить кнопку или тумблер отключены Arduino

Posted by ekzorchik

Прочитано: 39 021

Задача: Как подключить кнопку между батарейным отсеком и Arduino UNO R3,

либо между моторчиком и Arduino UNO r3

Что есть в наличии:

• Battery UPS 12240 6 F2 (12 V 240W/Pcs/9. 6V/5Min)
• Моторчик: BRS-550SH DC 12V
• Кнопка

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

• Где изображение черточки — это «Плюс»
• Где изображение кружочка — это «Минус»

Итого: от батарее плюс «+» идет к контакту черточки, а минус «-»  идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Цепь разомкнута:

Цепь замкнута



Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу «+»

Схема работы тублера:

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки — нет. Всё остальное идентично — контакты либо замыкаются, либо размыкаются… Включить тумблер — это тоже самое, что нажать и удерживать тактовую кнопку.

На заметку: А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

На заметку: подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата «Крона» или два аккумулятора: 18650 по 3.7V. Дабы не спалить плату.

На заметку: Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3. 7 * 3 = 11.1) я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.

Arduino UNO R3кнопкатумблер

Используйте прокси ((заблокировано роскомнадзором, используйте vpn или proxy)) при использовании Telegram клиента:

Админский канал: https://t.me/ekzorchik

Мой канал: https://t.me/aka_ekzorchik

Поблагодари автора и новые статьи

будут появляться чаще 🙂

Карта МКБ: 4432 7300 0040 4626

Большое спасибо тем кто благодарит автора за практические заметки небольшими пожертвованиями. С уважением, Олло Александр aka ekzorchik.

Что такое кулисный переключатель с подсветкой?

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

Почему с подсветкой (Contura V, Contura XIV) лучше, чем без подсветки (Contura II, Contura III)?

Начнем с того, что ничего нет неправильный с печатными клавишными переключателями. Мы несем их; и мы бы не стали, если бы они не соответствовали стандартам New Wire и давали нашим клиентам самое лучшее. НО… если нужно сделать выбор между ними, , мы каждый раз будем использовать подсветку вместо подсветки.

Почему? Все просто — Ночная читаемость.

Как мы уже говорили, когда дело доходит до принтеров Contura II с чернильной печатью, претензий быть не может. Они отлично работают и хорошо читаются в дневное время. Но как только солнце садится, напечатанное изображение функции переключателя в окне размывается подсветкой переключателя. А поскольку текстовая этикетка на выключателе также напечатана, после захода солнца ее также не видно. С Contura II вы зависите от мышечной памяти или компонентов освещения, которые помогут вам найти правильный переключатель.

С нашими переключателями Contura V с лазерной гравировкой и подсветкой читаемость в ночное время больше не является проблемой. Текст и изображения выгравированы, ну… выгравированы… что позволяет свету переключателя сиять сквозь них. Поскольку они выгравированы на крышке, вам никогда не придется беспокоиться о том, что этикетки со временем стираются или смываются подсветкой.

Contura II (без подсветки) для чтения ночью

Contura V (с подсветкой) для чтения ночью

«Как сделаны ваши переключатели Contura V с подсветкой?»

Процесс прост, но результаты прекрасны. Начнем с пустого привода Contura V под номером , созданного специально для лазерной гравировки. Оттуда наш отдел травления и сборки использует лазерную технологию, чтобы точно срезать верхний слой, обнажая полупрозрачный основной материал, через который проходит свет. Не дайте себя обмануть, эти актуаторы с лазерной гравировкой так же хорошо читаются в дневное время!

«Как на самом деле работает подсветка?»

Простой вопрос с (в основном) простым ответом… Все наши кулисные переключатели с подсветкой (подсветкой) имеют две лампы!

Большинство печатных крышек (Contura II) размещаются на корпусах выключателей, которые имеют только одну лампу. Эта лампа зависит от , то есть она загорается только тогда, когда переключатель находится в положении ON.

Одиночная лампа отлично работает в качестве индикатора включения выключателя, но не имеет возможности подсветки для идентификации выключателя в положении OFF.

При использовании переключателей с подсветкой (Contura V) корпус переключателя имеет две лампы ; один зависимый и один независимый. Независимая лампа будет вашей «подсветкой» и, как правило, всегда будет лампой наверху. Зависимая лампа в нижней части работает как световой индикатор, сообщая вам, что переключатель находится в положении ON.

Независимая лампа (с подсветкой) обычно включается переключателем ходовых огней. Когда включены навигационные огни, загорается верхняя лампа каждого переключателя, что упрощает считывание показаний в ночное время. Наши кулисные переключатели с подсветкой имеют дополнительную клемму по сравнению с корпусами переключателей, обычно устанавливаемыми на панели с печатными клавишами Contura II. Дополнительный терминал используется для включения подсветки.

«Могу ли я заменить свои крышки только для обеспечения возможности чтения ночью?»

Да и нет. Вы можете легко заменить только крышки, чтобы улучшить читаемость ночью, но гравировка будет видна только при включенном переключателе. Как мы уже говорили, большинство переключателей Contura II имеют только одну зависимую лампу. Чтобы иметь полную подсветку / читаемость в ночное время, вам, вероятно, потребуется заменить весь переключатель, а не только крышку переключателя.

• Если вы хотите купить только крышки Contura V без переключателя, нажмите здесь.

• Если вы хотите использовать все возможности подсветки, вы можете ознакомиться с нашими комбинациями крышек переключателей Contura V здесь.

• И, как всегда… New Wire Marine — это дом для всех электрических нужд вашей лодки. Здесь вы можете найти практически любую схему подключения выключателя, которая может вам понадобиться.

Замена крышек переключателей — одна из самых простых и быстрых модернизаций, которые вы можете сделать на своей лодке! Посмотрите это видео о том, как легко заменить крышки с помощью нашего инструмента для снятия привода 9.0003

Хотите узнать больше о различиях между Contura II, Contura V и Contura XIV? Мы вас прикрыли (без каламбура). Подробнее об этих крышках переключателей читайте здесь

Об авторе: Пейтон

Ссылка для загрузки страницы Перейти к началу Консоль

Lts Кулисный переключатель с подсветкой | Contura V — с подсветкой

Перейти к содержимому

$19,99 – 27,99 $

Кулисный переключатель с подсветкой Lts

(1) подсветка вверху, (1) индикатор внизу

Оригинальный переключатель Carling Contura V Switch

Теплая белая, синяя и красная подсветка3 SKU

SKU

В-КОМБО-126 Категория: Кулисные переключатели с подсветкой

• Описание
• Отзывы (0)

Описание продукта

---

Настоящий Кулисный переключатель Carling с маркировкой «Console Lts» изготавливается с помощью лазерной маркировки, а НЕ печати. Лазерная технология позволяет добиться потрясающего эффекта подсветки.

Этот продукт представляет собой комбинацию ENTIRE SWITCH и включает в себя как корпус переключателя, так и крышку с маркировкой. Найдите крышку переключателя Console Lts с лазерной гравировкой, которая продается отдельно, здесь.

Особенности переключателя:

• Потрясающая читаемость в темноте
• Двойные лампы – подсветка вверху, индикатор внизу
• 4 варианта цвета подсветки : теплый белый, холодный белый, синий или красный
• Лазерная гравировка – без чернил со стиранием

Как работает подсветка?

• Лазерная маркировка крышки позволяет свету быть видимым только там, где мы пометили
• Подсветка текстовой и символьной маркировки — не обычные чернила на линзе
• Верхний свет представляет собой подсветку с внешним управлением, обычно подключенную к цепи навигационных огней
• Нижний свет теперь является индикатором. Загорается, когда переключатель находится в положении 9.0006

(узнайте больше о том, как работают наши кулисные переключатели с подсветкой, здесь)

Технические характеристики кулисного переключателя:

• Номинальное напряжение: 12 В постоянного тока
• Номинальный ток: 20 А
• Цепь: SPST
• Положение: ВКЛ-ВЫКЛ
• Защита от воды: IP68 (водонепроницаемость при погружении на глубину более 1 м)
• Количество терминалов:  4
• Тип клеммы: Быстроразъемное соединение 0,250″ (лопасти)
• Артикул корпуса:  V1D1-G66B (вариант теплого белого цвета)
• Срок службы контактов: 150 000 циклов
• Срок службы лампы: 10 000 часов (теплый белый вариант, 100 000 часов красный, синий, холодный белый)

Перевод : Кулисный переключатель исключительно высокого качества. Оригинальные технологии Carling — никаких подделок. Этот переключатель прослужит долгие годы в суровых морских условиях.

Загрузите полную спецификацию здесь

Чем наши переключатели лучше:

1. Подлинные переключатели Carling . Мы никогда не будем пытаться выдавать дешевые китайские подделки, как некоторые из наших конкурентов. Вы, наверное, видели, что на других сайтах переключатель указан как «подходит для Carling»… это красный флаг. Все наши переключатели являются подлинным товаром. И, как и все дешевые подделки, вы МОЖЕТЕ отличить.
2. Ночная подсветка – В отличие от печати, наша технология лазерной маркировки обеспечивает потрясающую читаемость в темноте.
3. Поддержка – Мы знаем этот продукт вдоль и поперек и рады помочь нашим клиентам. Нужна помощь в подключении одного из наших продуктов, позвоните нам… серьезно: (843) 297-8348
4. Гарантия . Хотя компания Carling не предоставляет гарантии, мы уверены в качестве; что если ваш переключатель сломается в течение 2 лет, вы можете вернуть его для бесплатной замены!

Подойдет?

Этот кулисный переключатель заменит любой кулисный переключатель Carling серии V или Contura. Сюда входят переключатели типа Contura, продаваемые Carling, Sierra, Blue Sea Systems, Sea-Dog и т. д. В нем используется стандартное монтажное отверстие 1,45 x 0,83 дюйма.

Информация о проводке и схема проводки:

Этот клавишный переключатель имеет 4 контакта на задней панели:

1. Вход 12 В — клемма 2
2. Выход 12 В – клемма 3
3. отрицательный источник – клемма 7
4. триггер подсветки — клемма 8

Печатная копия электрической схемы будет поставляться с этим переключателем. Вы также можете найти его на изображениях продуктов выше или скачать схему подключения в формате PDF здесь.

Аксессуары:

• Монтажные панели: торцевая, средняя, ​​одинарная
• Прокладка переключателя
• Быстроразъемные клеммы

Стили и цвета Contura:

Кулисный переключатель с подсветкой Console Lts выполнен в особом стиле Contura V с лазерной гравировкой, как показано на рисунке выше.
