Чем и как правильно крепить трос: такелажные средства, приспособления, крепления и инструмент (коуши, серьги, талреты, карабины)

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение.
Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

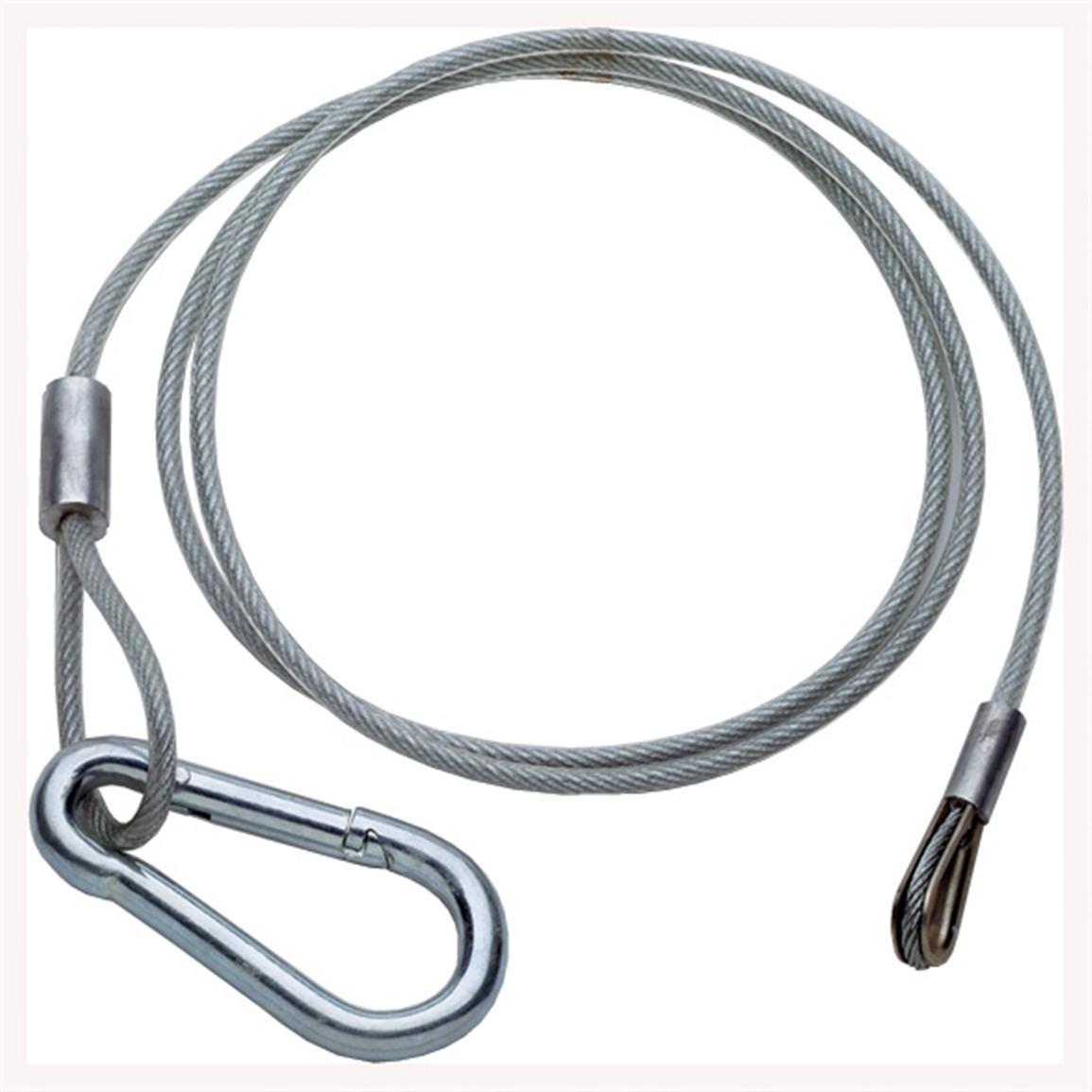

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

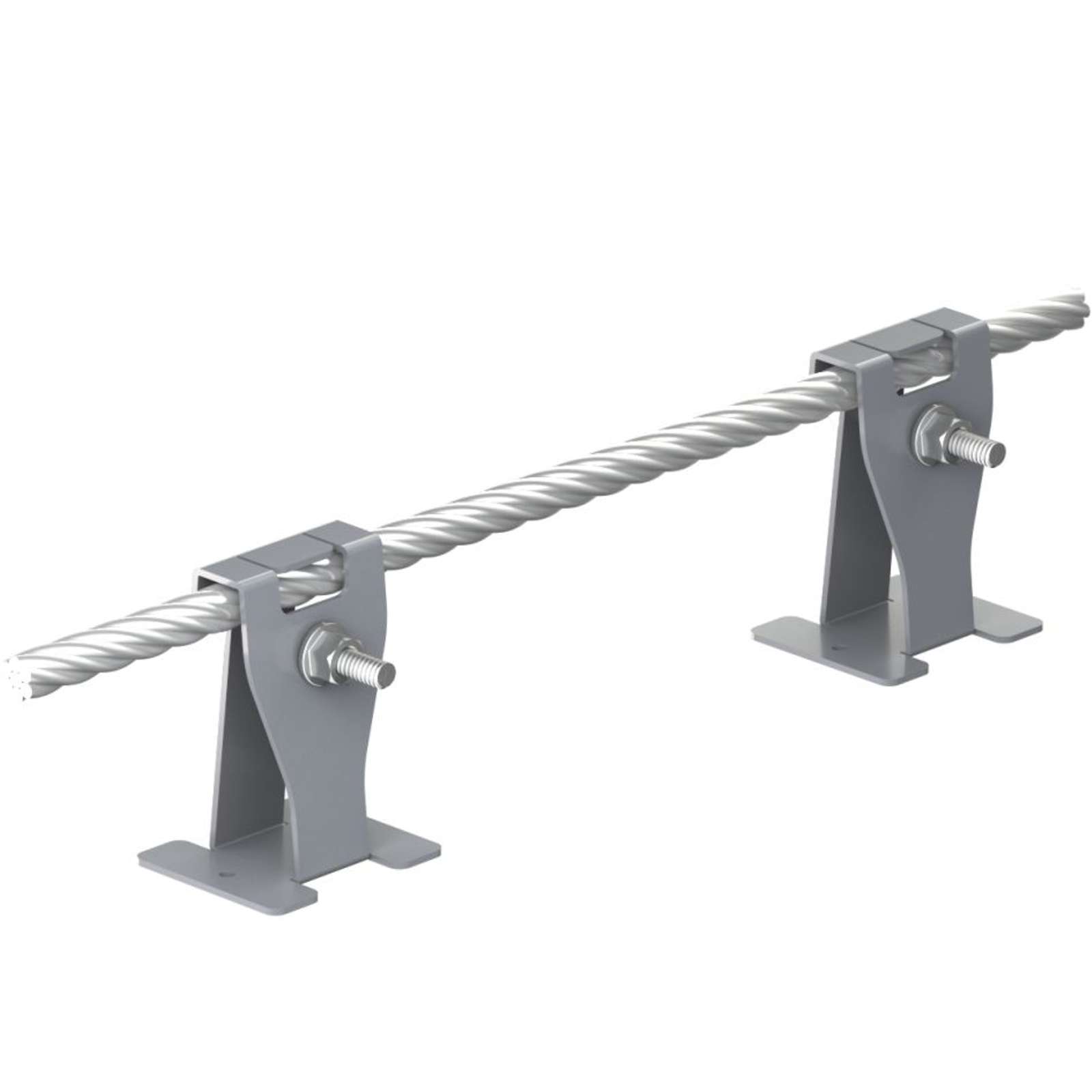

тросовое крепление - это... Что такое тросовое крепление?


тросовое крепление

3.1.16 тросовое крепление: Устройство для прикрепления грозозащитных тросов к опоре; если в состав тросового крепления входит один или несколько изоляторов, то оно называется изолированным.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • трос подвески
  • Тросовое папильонирование

Смотреть что такое "тросовое крепление" в других словарях:

  • тросовое крепление — канатные оттяжки — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы канатные оттяжки EN cable braces …   Справочник технического переводчика

  • крепление — 3.3 крепление (verbindung): Временное соединение между двумя разными предметами одежды или между защитной одеждой и съемными элементами. Источник …   Словарь-справочник терминов нормативно-технической документации

  • крепление тросовое — 3.1.18 крепление тросовое: Устройство для прикрепления грозозащитных тросов к опоре; если в состав тросового крепления входит один или несколько изоляторов, то оно называется изолированным. Источник: СТО 70238424. 29.240.20.003 2011: Воздушные… …   Словарь-справочник терминов нормативно-технической документации

  • СТО 70238424.29.240.20.005-2011: Воздушные линии напряжением 1150 кВ. Условия создания. Нормы и требования

    — Терминология СТО 70238424.29.240.20.005 2011: Воздушные линии напряжением 1150 кВ. Условия создания. Нормы и требования: 3.1.1 аварийный режим работы ВЛ в расчетах механической части: Режим работы ВЛ при оборванных одном или нескольких проводах… …   Словарь-справочник терминов нормативно-технической документации

  • тро́совый — ая, ое. прил. к трос. Тросовые концы. || Сделанный из троса. Тросовая лестница. || Производимый при помощи троса. Тросовое крепление. Тросовое рулевое управление …   Малый академический словарь

  • СТО 70238424.29.240.20.003-2011: Воздушные линии напряжением 35 - 750 кВ. Условия создания. Нормы и требования — Терминология СТО 70238424.29.240.20.003 2011: Воздушные линии напряжением 35 750 кВ. Условия создания. Нормы и требования: 3.1.1 аварийный режим работы ВЛ в расчетах механической части: Режим работы ВЛ при оборванных одном или нескольких проводах …   Словарь-справочник терминов нормативно-технической документации

  • К-1 (самолёт)

    — У этого термина существуют и другие значения, см. К 1 (значения). К 1 Калинин К 1 …   Википедия

Крепление кабеля к тросу

Проведение электрической части в земле — затратное и хлопотное мероприятие. На участке предварительно прокапывают траншеи, приобретают специальные кабели. Дороговизна и трудоемкость заставляет искать более простые решения. Проще и дешевле обходится воздушное крепление, в особенности струнное, когда осуществляет крепление троса к кабелю. Оно позволяет снизить затраты на материалах, технике, а также привлечении рабочей силы.
Существенным ограничением применения технологии может стать лишь протяженность и большие растения между объектами. Когда строения расположены рядом, лучшим решением является монтаж тросовой электропроводки. На складах, цехах и в других производственных помещениях он просто незаменим. Главное, правильно и надежно закрепить элементы. Иначе это чревато обрывом кабеля и соответствующими негативными последствиями.

Подготовительные работы к тросовому монтажу

Чтобы провести работы качественно, необходимо верно рассчитать сечение кабеля. Этот параметр находится в прямой зависимости от суммарной мощности подключаемых электроприборов. Следующим этапом измеряют расстояние между автоматом и распределительным щитком. Обязательно учитывают все подъемы и повороты. Когда проведены все необходимые расчеты, выбирают трос.
Он должен выдерживать нагрузку, оказываемую прокладываемым кабелем на всей протяженности маршрута. Чтобы исключить вероятность обрыва при наружном монтаже, прочность троса и подвесных элементов высчитывают по трехкратному весу кабеля. Чаще всего берут оцинкованный трос с диаметром от 4,5 и до 6,7 миллиметров. Струнный способ предполагает использование оцинкованной стальной проволоки либо горячекатаную покрытую лаком с толщиной от 0,5 см.

Как правильно закрепить трос?

Основа должна быть прочной и надежной, хорошо закрепленной. Монтаж кабеля с тросом проводят посредством анкерных крепежей. Они фиксируются с двух сторон стены или другой основы с помощью болтов либо шпилек. Это позволяет равномерно распределить нагрузку и исключить возможность выпадения крепежных элементов из стены.

Расстояние между анкерами, которые расположены в непосредственной близости друг от друга, должно быть меньше 100 метров. Чтобы обеспечить большую надежность крепления, каждые 30-40 сантиметров монтируют дополнительные анкера. Между тросовыми подвесами шаг составляет от 70 и до 90 сантиметров.
Конструкцией предусмотрен специальный петлевой зажим и винтовая муфта, ручная лебедка либо полиспаст. Они располагаются на противоположных сторонах. Наличие данных элементов позволяет поднимать и натягивать трос, а также менять его прочность и устойчивость. Его заземляют. Ни в коем случае нельзя использовать его в качестве заземления.
Степень натяжения не должна быть максимальной. Трос не должен провисать. Чересчур усердствовать при натягивании троса тоже нельзя. Перенапряжение, возникающее при воздействие низких температур, может привести к том, что он лопнет.

Как осуществляется крепление кабеля?

Существует несколько способов зафиксировать кабель. Наибольшей популярностью пользуются следующие:

  • посредством тросовых подвесов;
  • непосредственно к самому тросу;
  • предварительной прокладкой в лоток, трубу и другие конструкции, которые затем крепят к тросу.

У каждого способа есть свои особенности. Они обязательно учитываются при выборе.

Особенности способов крепления

Применение конструкции в виде лотка, короба либо трубы позволяет обеспечить дополнительной защиты проводы от пагубного воздействия окружающей среды. Данный способ крепления целесообразно применять там, где на кабель непосредственно влияют как низкие, так и высокие температуры.
Металлические крепления менее универсальны и требуют дополнительных мер предосторожности. Они не должны нарушать изоляцию прокладываемого кабеля. Иными словами, необходимо использовать дополнительные элементы, подкладываемые под стальные и железные пряжки, к примеру, изоляционный материал.

Крепление кабеля непосредственно к тросу осуществляется посредством различных фиксаторов — листов оцинкованного железа, стальных полосок, пластиковых хомутов. Первые два варианта крепежей считаются предпочтительными. Пластиковые элементы подбирают с учетом условий эксплуатации, чтобы они не требовали замены каждый сезон.

Самодельный подвес

Специальные подвесы продаются в строительном магазине. Если объем работ небольшой, сделать данную конструкцию можно самостоятельно. Для сборки крепежа:

  • круглогубцы и кусачки;
  • стальная оцинкованная мягкая проволока;
  • стержень, чей диаметр должен быть больше прокладываемого кабеля.

Проволоку с помощью кусачек нарезают на отрезки длинной от 25 и до 30 см. В середине каждой заготовки, используя круглогубцы, делают воздушную петлю. Она должна соответствовать диаметру прокладываемого троса, который затем продевают в них.
Проволоку начинают наматывать на стержень, формируя части для поддержания кабеля. Сначала наматывают один, а потом другой свободный конец. Шаг спирали должен равняться примерно 2 сантиметрам. Такие несложные манипуляции позволяют получить самодельный навес.
Прокладка кабеля по тросу осуществляется в определенном порядке. Трос закрепляют на одном строении. На него с шагом 60-80 см надевают подвесы, в которые продевают кабель. Далее, трос с кабелем закрепляют на другом здании. Аналогичного порядка придерживаются и при монтаже внутри помещения.

Можно ли заменить трос канатом?

Нередко некоторые решают использовать не трос, а канат. Делать такую замену нельзя, поскольку он не обладает требуемыми свойствами. Тканевые волокна легко разрушаются под воздействием внешних негативных факторов. Канат легко растягивается, перетирается и даже рвется. Потеря прочности чревата провисанием. Если провод оборвется, это создаст опасную ситуацию, когда электрический ток может убить находящегося рядом человека.

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

  • Оптимальное расстояние между крепежом — 40-50 см.
  • Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
  • Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

    Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она

Инструкции по тарзанке на дачу

Дорогие друзья,  добро пожаловать  в мир канатных дорог! Наверняка, вы уже посмотрели видео на нашей главной странице и поняли, как эта штука популярна в других странах. В Рунете, к сожалению, мы таких видеороликов не нашли. Давайте вместе исправлять ситуацию!

В настоящей инструкции подробно описаны правила расчета и устройства канатной дороги . Внимательно прочитайте инструкцию, прежде чем приступать к монтажу. Любая канатная дорога является аттракционом повышенной опасности.  Несоблюдение данной инструкции и техники безопасности в процессе устройства и эксплуатации канатной дороги может привести к серьезным  травмам. Поэтому просим Вас ответственно подойти к вопросу строительства кантатной дороги.

ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ:

Установка и использование канатных дорог (троллеев, zipline), тормозных систем для них, роликов, альпинистского снаряжения и других сопутствующих им приспособлений и систем является потенциально опасным по своей природе.
Приобретая, устанавливая или используя оборудование и комплектующие  Покупатель обязуется:

1. Пройти обучение и инструктаж по его установке и безопасной эксплуатации в профессиональной организации по месту жительства.
2. Обеспечить надлежащий надзор, контроль и инструктаж (включая правила использования соответствующего страховочного оборудования) для себя и остальных пользователей приобретенного оборудования.
3. Обеспечить надежное крепление, проверку на повреждение и износ всего оборудования и,
4. Берет на себя все риски и несет полную ответственность за любой ущерб, травмы и телесные повреждения (включая смерть), которые могут произойти в результате его использования.

Информация, представленная компанией Тросик&Ролик на сайте www.tros-rol.com, по телефону, электронной почте или другим способом не должна расцениваться как профессиональная инструкция или совет. Пожалуйста, обращайтесь с вопросами по установке и использованию приобретенного оборудования и комплектующих в профессиональные организации в вашем регионе.

В начале проектирования канатной дороги необходимо ответить  на несколько ключевых вопросов:

  • Какую длину канатной дороги выбрать?

  • К чему лучше  крепить канат?

  • Каким должен быть уклон участка в месте устройства канатной дороги?

  • Какая высота крепления каната в месте старта и финиша?

Конечно, длина канатной дороги определяется размерами Вашего участка.  Однако, практика показывает, что для детей 5-10 лет оптимальная длина канатной дороги будет  25-30 метров. При такой длине легче обеспечить хорошее натяжение каната и безопасную высоту полета. Измерьте расстояние  между стартовой площадкой и финишем, прибавьте 2-3 % длины на провисание  каната. Необходимо учесть также запас 1,5 – 2 м с каждой стороны для крепления к опоре (требуется обернуть опору минимум два раза для обеспечения надежного  крепления).

Деревья являются в большинстве случаев лучшим вариантом для крепления каната. Это должны быть крепкие и здоровые деревья,  диаметром не менее 25 см  + 2,5 см на каждые  30 метров каната. Для  деревьев меньшего диаметра необходимо предусмотреть растяжки  для  компенсации прилагаемой нагрузки. Обратите внимание на наклон ствола – он должен быть в сторону, противоположную натяжению (см рис №1). Сухие и слабые деревья нельзя использовать для устройства канатной дороги.

В качестве опоры можно использовать металлические или деревянные столбы, которые должны быть вкопаны в землю на глубину не менее 1 метра и иметь надежные растяжки (см. рис №2).

Рис №1

Рис №2

В месте крепления растяжек к столбу необходимо предусмотреть  стопорные скобы, препятствующие соскальзыванию троса. В качестве растяжек мы рекомендуем металлический трос диаметром не менее 4 мм, закрепленный тремя (лучше четырьмя) зажимами из нержавеющей стали. Для защиты деревянного столба от повреждения металлическим тросом используйте обычный садовый полипропиленовый армированный шланг (Рис №3)

Рис №5

Принципиально по вариантам приземления канатные дороги можно разделить на двa вида – с центральным (рис №6) и  конечным приземлением (рис №7). В первом случае мы имеем более безопасный вариант дороги, так как независимо от веса и полученного ускорения на старте, райдер будет естественным образом притормаживать к конечной точке маршрута, а затем просто скатится к центру дороги, где ему помогут сойти друзья.

Для спуска на  землю можно использовать обычную стремянку или приставную площадку. Будьте внимательны и осмотрительны, на пути летящего райдера не должно быть никаких препятствий, всегда убирайте стремянку (или приставную площадку) сразу после высадки.

Вариант с конечным приземлением характерен большим ускорением и требует применения специальных тормозящих механизмов на финише (пружины). По нашему опыту этот вариант является более предпочтительным, так как максимально использует длину каната. На финише райдер будет остановлен мягкими пружинами, которые его могут даже немного раскачать. Для многих этот момент является самым ярким и привлекательным.

Рис №6 Канатная дорога с центральным приземлением

Рис №7 Канатная дорога с конечным приземлением

Для канатной дороги с конечным приземлением оптимальный угол натяжения троса составляет 5-10 градусов.

Пожалуйста, не превышайте это значение. Это опасно и может привести к травмам!

Расчет угла натяжения троса необходимо вести по формуле:

                                                Перепад высот между точками крепления троса

Угол наклона = arcsin ( —————————————————————————————–)

                                            Длина троса между опорами в ненагруженном состоянии

Чем длиннее канатная дорога, тем выше необходимо крепить канат. При хорошем натяжении каната, его провисание составляет 5% от его длины. Таким образом, высота крепления каната определяется высотой полета райдера в самой нижней точке и расчетным провисанием каната. Для каната длиной 30 метров расчётное провисание  составляет 1,5 метра. При высоте полета 2 метра общая высота крепления каната получается 3,5 метра (Рис №8).

Рис №8 Расчет высоты крепления каната

СТАТИЧЕСКАЯ ВЕРЕВКА

Канат из статической веревки, учитывая большее провисание по сравнению со стальным тросом, обычно применяется для небольших участков. Крепление к опорам осуществляется с помощью узлов. В мире существует около 700 видов узлов, каждый из которых обладает своими характеристиками. Их описание доступно в специальной литературе на эту тему.  В нашем случае мы рекомендуем использовать штыковой узел с обносом (Рис №9) Это очень надежный узел – легко вяжется, никогда не затягивается, способен работать под большими нагрузками. Если правильно формировать обнос ствола, можно добиться дополнительного натяжения каната.

Рис №9 Узел “Штык с обносом”

Натяжение каната осуществляется с помощью специального приспособления, состоящего из металлической втулки и шпильки с резьбой (Рис № 10). Один конец шпильки закрепляется цепью к стволу дерева, а другой вставляется в центральное отверстие втулки натяжителя и фиксируется гайкой.

Прежде чем собирать конструкцию натяжителя, необходимо завязать схватывающий узел Прусика, таким образом, чтобы тросики натяжителя имели одинаковую длину (Рис №11)  . Узел Прусика обладает уникальными свойствами, позволяющими  без нагрузки перемещать его по канату в любом направлении. Под нагрузкой узел затягивается и позволяет натянуть канат.

Сместите узел Прусика  по канату  в сторону старта, обеспечив тем самым максимальное начальное натяжение канатной дороги. После этого вставьте втулку в шпильку и зафиксируйте её гайкой. Далее натяжение каната производится простым закручиванием гайки по шпильке с применением специального ключа с  трещоткой. Шпилька натяжителя должна быть обработана автомобильной смазкой типа Литол.

Рис №10 Натяжитель каната

Рис №11 Узел Прусика с втулкой натяжителя

Когда канат будет должным образом натянут, требуется привязать его свободный конец к стволу дерева или финишному столбу. Для этого используйте все тот же узел “Штык с обносом” (Рис №9).  После того, как канат привязан к финишной точке, снимите натяжитель в порядке, обратном установке.

Для канатных дорог необходимо использовать стальной оцинкованный трос (канат) конструкции 6х19+1х19 в соответствии с ГОСТ 2172-80 – Авиационный канат (Рис №12). Этот канат устойчиво работает в условиях сильного истирания благодаря наличию в верхнем слое проволок увеличенного диаметра. Применение канатов с меньшим количеством прядей и проволок не рекомендуется из соображений безопасности.

Рис №15 Тормозной механизм

1- стальные шайбы

2 – пружины

3 – ПВХ удлинитель

4  – статический канат (или стальной трос)

Рис №3

Если Вы используете болт с кольцом для крепления растяжек к столбу, то всегда пропускайте через петлю дублирующий стальной трос с карабином для страховки, на случай некачественных элементов конструкции.

В качестве анкера можно использовать соседнее дерево или вкопанную на глубину не менее 1,5  металлическую конструкцию. Бюджетный вариант – вкопанный колесный диск с закрепленным к нему тросом (рис 4).

Рис №4 Варианты устройства анкера

Естественный уклон на месте устройства канатной дороги позволит компенсировать провисание каната и создать необходимое для движения гравитационное ускорение. Если участок не имеет никакого уклона – это не беда, точку старта  в этом случае необходимо поднять – оборудовав специальную стартовую площадку или использовать обычную приставную лестницу с широкими ступенями (см  рис №5).

После завершения всех работ по натяжению каната и тормозной системы можно приступать к установке блок-ролика и диска с подвесной системой (см Рис №17).

Технология монтажа тросовых электропроводок



Цепь работы:

1.Ознакомиться с устройством электропро­водок, выполняемых проводами, монтируемыми на тросе [7, 9, 12, 22, 23].

2.Научиться оформлять заказы и технические документы на тро­совые проводки.

3.Получить практические навыки выполнения одного из способов монтажа тросовых проводок.



Порядок выполнения работы.

1. Изучить типовой проект [9], об­разцы материалов и инструмента для монтажа тросовых электропро­водок.

2.Проверить исправность светильников и ламп на стендах. Про­верить пускорегулирукнцую аппаратуру (ПРА) для газоразрядных светильников.

3.Собрать тросовую проводку, присоединить светильники, занулить трос, измерить сопротивление изоляции проводов и проверить непрерывность цепи зануления.

4.Под руководством преподавателя подключить тросовые проводки к сети и проверить на световой эффект.



Содержание работы и методика ее выполнения.

Тросовыми назы­вают электропроводки, у которых провода или кабели укреплены на натянутом несущем стальном тросе.

В сельском хозяйстве тросовые электропроводки применяют в производственных помещениях всех типов, в животноводческих и хозяйственных постройках и в наружных установках как для освети­тельных, так и для силовых сетей.

Проводки на собственном несущем тросе (рис.1, а) выполняют специальными тросовыми проводами марок АРТ, АВТ-1; АВТС-1 и другими, содержащими в своей конструкции много­проволочный трос, вокруг которого навиты 2. ..4 изолированных про­водника. Для отыскания одноименных жил в процессе монтажа на изоляции проводов имеется отличительная маркировка в виде поло­сок.

Проводки с креплением проводов и кабелей непосредственно к натянутому тросу или прово­локе (рис. 1,б) выполняют незащищенными проводами марок АПВ, АПРВ, ПВ и другими, а также кабелями - АВРГ, АВВГ, ВРГ и др. Разновидность таких проводок — струнные электропроводки (рис. 1,в). Струну изготавливают из стальной проволоки диаметром 2.„4 мм. Ее закрепляют вплотную к строительным основаниям, например, прива­риванием к закладным деталям или пристреливанием.

Рис.1.Виды проводок:

а - тросовая; б - кабельная; 1 - анкерное крепление; 2 — натяжная муфта; 3 - тросовый зажим; 4 - ответвительная коробка; 5 - струнная подвеска; 6 - светильник; 7 - провод АРТ; 8 - трос; 9 - несущий трос; 10 - кабель; И - крепление кабеля к тросу; в - струнная: 1 - струна; 2 - провод.



Струнные проводки применяют для монтажа проводов по железо­бетонным стенам, балкам и другим конструкциям, где крепление про­водок другими способами затруднено.

Методы заготовки тросовых проводок. При больших объемах работ по монтажу тросовых проводок организуют их централизованное изготовление на технологических линиях.Для изготовления тросовых проводок составляют замерочные эскизы, где указывают: марку, площадь сечения и число жил проводов или кабелей; общую длину и размеры отдельных участков проводок; марку и диаметр несущего троса; способы закрепления проводов к тросу; типы концевых анкерных креплений, промежуточных подве­сов и другие сведения (рис. 2).

В условиях электромонтажного участка заготовку тросовых про­водок организуют в мастерской, оснащенной инструментом и приспо­соблениями для работы.

Отрезок или часть несущего троса приспособлениями натягивают между противоположными стенами на высоте 1,2. .. 1,5 м. На верстаке при помощи механизмов для резки, зачистки и оконцевания проводов и тросов по замерочному эскизу нарезают отрезки проводов и кабелей. Предварительно подготовленные провода и материалы укладывают на передвижной монтажный столик, расположенный под тросом. Электро­монтер, перемещаясь со столиком вдоль троса, собирает проводку в соответствии с эскизом. По мере готовности проводку наматывают на барабан и в таком виде доставляют на объект.

В специализированных электромонтажных организациях создают технологические линии для поточной заготовки проводок, оснащенные более производительными механизмами.

Технология монтажа проводок. Монтаж тросовых проводок выполняют в две стадии.

На первой стадии по фактическим замерам на объекте составляют замерочные эскизы и выдают задания на заготовку проводок. В зави­симости от условий и сложности монтажа проводки выполняют пол­ностью с установкой ответвительных коробок и светильников (без стекла) или секциями со светильниками или без них.







Рис.2. Пример составления замерочного эскиза осветительной тросовой электропроводки.

В качестве несущего троса рекомендуют использовать многопро­волочные оцинкованные тросы диаметром З...6,5 мм. Допускается использовать оцинкованную проволоку, а также горячекатаную прово­локу (катанку) диаметром 5...8 мм, опрессованную слоем поливинил- хлорида или защищенную другим антикоррозийным покрытием. Ма­териал и диаметр несущего троса выбирают в соответствии с проек­том.

Концевое крепление троса к строительным основаниям называют анкерным, оно воспринимает усилие натяжения троса. Анкерные креп­ления различают по конструкции: болтовой анкер с крюком; анкеры для крепления дюбелями или привариванием; анкер для крепления к металлическим фермам и др. Конструкцию анкера выбирают в за­висимости от строительного основания.

Соединение несущего троса с анкером выполняют через натяж­ную муфту, которая предназначена для натяжения и регулирования стрелы провеса троса. В качестве натяжной муфты можно использо­вать болтовой анкер с удлиненной резьбой.

Трос закрепляют на крюке муфты или анкера болтовым зажимом при помощи коуша, а проволоку — стальной обоймой или закручи­ванием. На конец троса или проволоки устанавливают заземляющий наконечник для присоединения нулевого защитного проводника (рис. 3).

Крепление проводов и кабелей к тросу выполняют стальными полосками с пряжками или пластмассовыми перфорированными лен­тами (рис. 4). Расстояние между креплениями не более 500 мм. Кабели

Рис.3. Технология крепления анкеров и тросов:

1 - шпилька; 2 - анкер К300; 3 - натяжная муфта К-679; 4 - коуш; 5 - тросо­вый зажим; б- конец троса для зануления; 7-трос; 8-проволока; 9-обойма; 10 - наконечник для зануления.





Рис.4. Технология крепления проводов и коробок к тросу:

1 - трос; 2 - монтажная полоса; 3 - ответвительная коробка; 4 - пряжка; 5 - провода; 6- тросодержатель; 7 - пластмассовая лента; 8- кнопка.

и провода на тросе и в местах перехода их с троса на конструкции зданий должны быть разгружены от механических усилий.

Ответвительные коробки для присоединения светильников к про­водам и кабелям крепят к монтажной полосе или к пластине, которые подвешивают на трос. Можно крепить коробки при помощи скоб не­посредственно к тросу. Для ответвления от тросовых проводов уста­навливают специальные тросовые коробки типа У-245. Ответвление проводов в коробке выполняют только ответвительными сжимами без разрезания провода. Светильники подвешивают к пластинам или коробкам на подвесах. Подвешивать светильники на проводах не допускается.

На второй стадии монтажа заготовленные в мастерских секции проводок доставляют на объект, раскатывают на полу вдоль линии расположения светильников и временно подвешивают на подставках высотой 1,2...1,5 м для осмотра проводки, выпрямления проводов и подключения светильников. Подготовленную проводку поднимают и одним концом крепят к анкерной конструкции, натягивают вручную или полиспастом и крепят другой конец к противоположному анкеру.

В сетях с глухозаземленной нейтралью несущий трос зануляют в двух точках на концах линий — соединением троса и нулевого про­вода гибкой перемычкой.

Окончательно полиспастом или лебедкой натягивают трос. Стрелу провеса троса контролируют динамометром или прямым замером (визированием) так, чтобы она была в пределах от /40 до /6д длины пролета (для пролетов 6 м рекомендуют стрелу 100..Л 50 мм, а для пролетов 12 м — 200...250 мм). Стрелу провеса регулируют натяжными муфтами.

По завершении монтажа до установки ламп в светильники измеряют сопротивление изоляции электропроводки (норма 0,5 МОм). Затем элементы светильников испытывают на стендах (рис. 5, а, б). После установки ламп и защитных стекол электропроводки опробывают под напряжением на световой эффект.



Содержание отчета:

1. В соответствии с вариантом задания (табл. 1) составить замерочный эскиз, принципиальную схему на тросовую про­водку (см. рис. 1, 2) и технические требования на монтаж [9, 12].

2.Составить заявку на материалы и инструмент для монтажа про­водки по варианту задания.

3.Записать результаты испытания сопротивления изоляции про­водок и светильников.

4.Записать результаты испытания пускорегулирующей аппаратуры (ПРА) для газоразрядных светильников.

5. Нарисовать монтажные схемы для проверки люминесцентных ламп, ПРА, ламп накаливания и стартеров.





Рис.5.Электрические схемы стендов:

а - для проверки люминесцентных ламп и пускорегулирующей аппаратуры (ПРА): EL - люминесцентная лампа; HL - лампа накаливания; SB - кнопка; б - для проверки ламп накаливания и стартеров: SA— стартер; HL — лампа накали­вания.



Таблица 1

Порядковый номер студента в бригаде Способ выполне- ния проводки Марка и площадь сечения проводки (кабеля) Длина проводки, м и число групп светильников Число светиль- ников линии, шт. Номер листа (ТП 4.407-36/70).
Кабель на тросе Кабель АНРГ ( 3*25мм2) 80 (2гр.) 16.10 16.21
Тросовый провод Провод АВТС (3*4 мм2) 64(2гр.) 16.20 16.21
Провода на тросе Провод АПВ (6мм2) 50( 2гр.) 16.10 16.21
Провода на к Провод АПР (4мм2) 70(2гр.) 16.30 16.31

Контрольные вопросы и задания.

1. Перечислите способы выполнения тросовых электропроводок.

2. Каков порядок составления замерочного эскиза проводок и сведений, содержащихся в нем?

3. Расскажите последо­вательность сборки тросовой проводки в мастерских.

4. Назовите требования, предъявляемые к стреле провеса и занулению несущего троса.

5. Как измеряют сопротивление изоляции тросовых электропроводок?

Задание №13.



Читайте также:



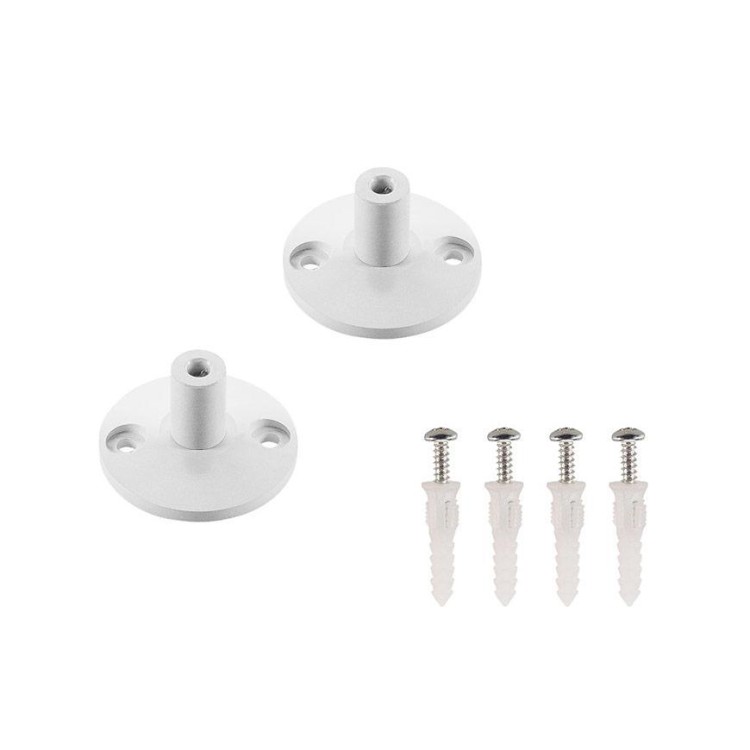

Самый выгодный набор для крепления кабеля - Отличные предложения на набор для крепления кабеля от мировых продавцов наборов для крепления кабеля

Отличные новости !!! Вы попали в нужное место для набора для крепления кабеля. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот комплект для верхнего крепления кабеля вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели комплект для крепления кабеля на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в наборе для крепления кабеля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести cable mount set по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на

cable mount - интернет-магазины и отзывы на cable mount на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для крепления кабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это верхнее крепление для кабеля станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели крепление для кабеля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в креплении кабеля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кабельное крепление по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

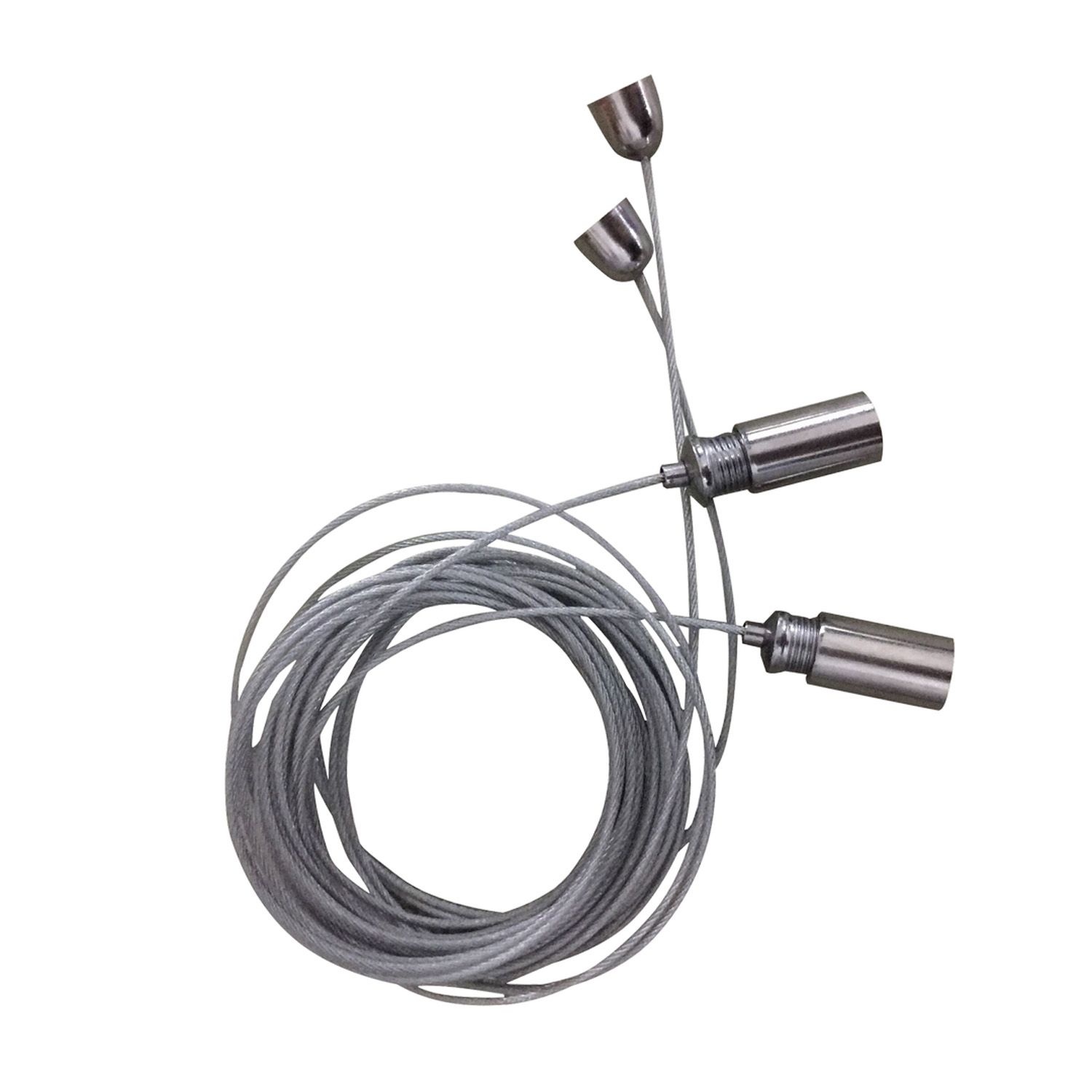

Лучшее регулируемое крепление для кабеля - отличные предложения на регулируемое крепление для кабеля от мировых продавцов регулируемого крепления для кабеля

Отличные новости !!! Вы находитесь в нужном месте для регулируемого крепления кабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это верхнее регулируемое крепление для кабеля станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулируемое крепление для кабеля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регулируемом креплении кабеля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести регулируемое крепление для кабеля по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
