Внутренняя тройная розетка, стоит ли устанавливать?



Монтаж тройной розетки может быть выходом для тех, кто не планирует в ближайшее время делать ремонт в своей квартире, но желает комфортно пользоваться электрикой в каждой комнате своей квартиры. Для превращения одной розетки в три у вас есть три варианта. Рассмотрим каждый из них.

Установка блока из трех розеток

Блок из трех розеток отлично смотрится на стене

Наиболее приемлемый способ по соотношению цена/качество. Желательно производить монтаж на этапе ремонта/штукатурки, но возможна установка и по готовой стене. Более детально о монтаже блока розеток мы писали ранее.

Преимущества способа:

  1. Вы можете сделать не 3, а 4 и даже 5 розеток в одном блоке в зависимости от марки и модели электроустройства;
  2. Надежность и простота монтажа;
  3. Низкая стоимость

Недостатки:

  • Работа пыльная – придется сверлить подрозетники
  • Требуется специальный инструмент (перфоратор, коронки)

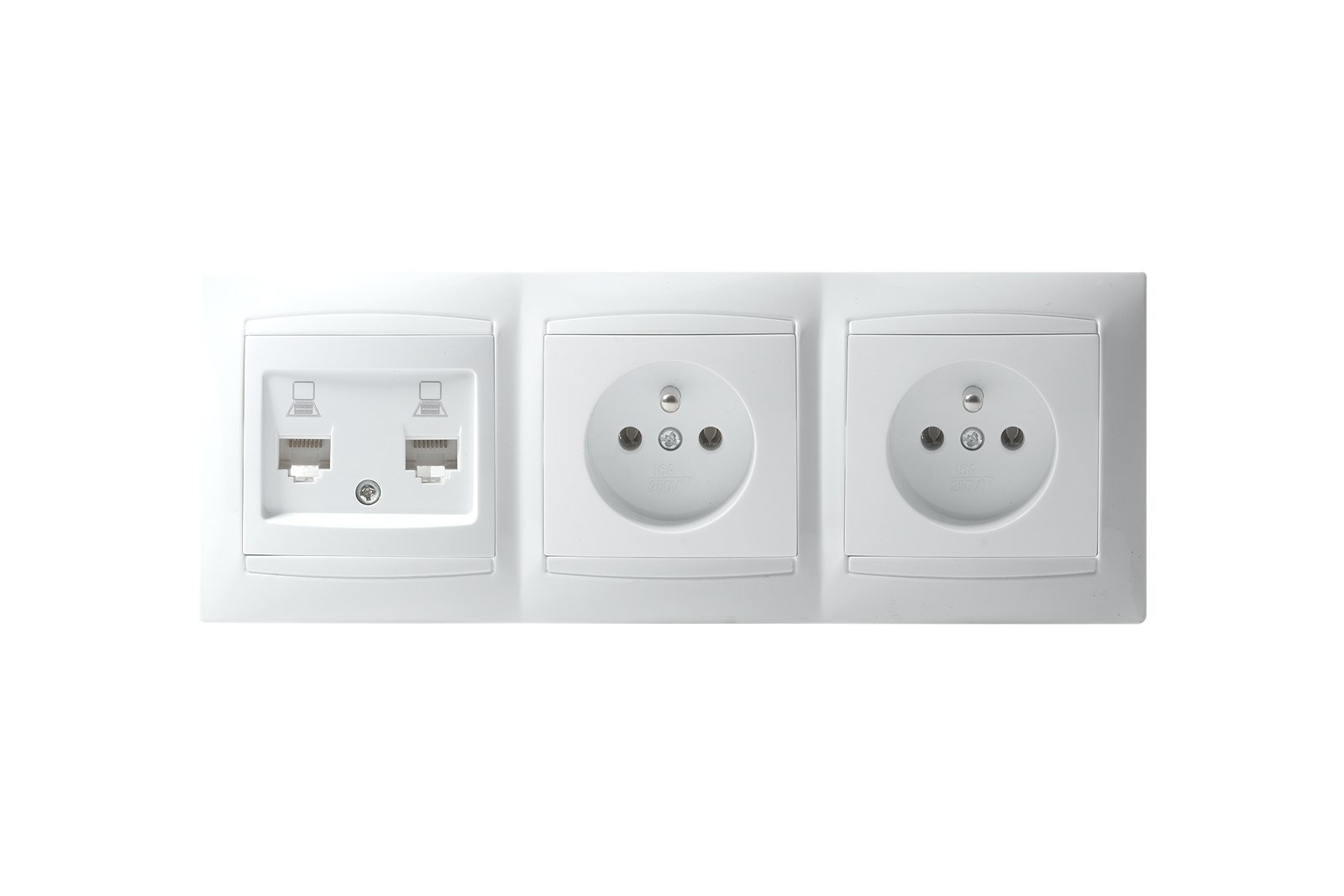

Разъемы и розетки в одном блоке

Монтаж блока из нескольких розеток – наиболее распространенное современное решение.

По-сути вы получаете несколько отдельных розеток в одном месте, более того, вы можете использовать подрозетники для монтажа не только розеток, но и выключателей, разъемов под Ethernet и TV.

Установка тройного встроенного механизма розетки



Зачастую установить блок из трех розеток не представляется возможным, т.к. не хватает места. Рассмотренный вариант с установкой блока трёх розеток, в зависимости от фирмы и марки будет занимать от 240 до 260 мм. Но эту длину можно значительно сократить, если использовать многопостовые розетки с заводским монтажом в один блок. Вместе с накладной рамкой он займет не более 160 мм

Качественные автоматические клеммы в заводском модуле на несколько розеток

Достоинства такого подхода:

  1. Более простой монтаж розеток
  2. Не нужно ничего соединять дополнительными проводами
  3. Занимает меньше места
  4. Заводской монтаж электрики более надежен, чем любой ручной

Недостатки:

  • Заводской блок из трех розеток стоит дороже, чем три розетки этого же производителя, купленные по отдельности.
    Например, если механизм Legrand для трех розеток стоит 3*4$=12$, то механизм тройной многопостовой розетки обойдется вам в 26$, то есть в два раза дороже.
  • Необходим специальный подрозетник на три модуля

Важно: При покупке убедитесь, что купленный модуль надежно крепится в специальный подрозетник. Лучше использовать модули и подрозетники одного производителя.

Тройная розетка – эконом вариант

Тройная розетка с заземлением

Ни один электрик в здравом уме не посоветует вам устанавливать такие тройные розетки на постоянной основе. Они могут нормально служить в виде переноски-удлинителя, но не более того. Тем не менее, на рынке довольно часто можно встретить продукцию Кунцево Электро и подобных фирм, которые предлагают вам сразу 3 розетки за цену менее 4$.

Достоинства такого решения:

  1. Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
  2. Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.

А вот недостатки:

  • Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
  • Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» - весьма опасно.
  • Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.

Не ставьте такие розетки без особой необходимости ни себе ни заказчику. В обоих случаях это выйдет вам дороже.



Как просто и быстро подключить выключатель Viko Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид Уличная влагозащищенная розетка – важный атрибут вашего участка

Тройная розетка в один подрозетник: установка и подключение

Во время капитального ремонта квартиры выполняются и электромонтажные работы по заранее составленной схеме. Как правило, они включают в себя замену проводки в том числе и электроустановочных изделий. Среди разных модификаций этих устройств спросом пользуется тройная розетка установленная в один подрозетник, обеспечивающая подключение на одном участке сразу нескольких единиц бытовой техники. Нередко замена одинарных розеток производится вне общего ремонта и вполне может быть выполнена собственными силами.

Плюсы и минусы тройных розеток

Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.

Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.

Тройные розетки приобрели популярность, благодаря нескольким преимуществам:

  • Надежные и безопасные крепления.
  • Не требуется прокладывать дополнительные провода.
  • Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
  • Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
  • Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.

Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.

Среди недостатков можно отметить следующие:

  • Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
  • Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
  • Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.

Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.

Основные разновидности и конструкции

Конструктивные решения современных розеток ограничены определенными технологическими рамками. Однако эти изделия выпускаются в широком ассортименте, представленном различными моделями и модификациями.

Любая тройная розетка в один подрозетник конструктивно выпускается в двух основных вариантах. В первом случае используется общий каркас, закрытый единой крышкой, а во втором – общий корпус-крышка прикрывает три розетки, разнесенные отдельно. Среди подобных конструкций повышенным спросом пользуются изделия с выключателями, существенно повышающие функциональность сети в данном месте расположения.

Такие выключатели служат для отключения участка цепи, если блок не используется в течение длительного времени. Такая мера полностью исключает короткие замыкания и другие негативные явления в отсутствие хозяев.

Современные розетки оборудуются дополнительным контактом для подключения заземляющего провода. Наиболее качественные изделия у зарубежных производителей, способные выдерживать нагрузки до 15 ампер.

Три отдельные точки подключения с общим креплением требуют сверления дополнительных отверстий. Однако с точки зрения эксплуатации такие изделия считаются более удобными.

Тройной розеточный блок относится к наиболее простому и экономичному варианту. Для его монтажа достаточно одного посадочного отверстия. Несмотря на рост нагрузки для провода, этот способ имеет свои достоинства. Единый блок занимает минимальную площадь стены, а качественное изделие по своим параметрам не уступает раздельным устройствам. Однако данный тип розеток существенно ограничен техническими рамками.

Рыночные продавцы могут подсунуть изделия с некачественными контактами, которые быстро придут в негодность. Поэтому при покупке нужно проверять розетку, чтобы контакты были из латуни, сердечник – из керамики, а крышка – из качественного негорючего пластика.

Блочная сборка подрозетников и розеток

Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров.

Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.

Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.

Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.

Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов.

Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.

Разметка выполняется на стене простым карандашом или маркером. Ровная горизонтальная линия отмечается с помощью уровня. После отметки первого центра откладываются метки для других розеток и горизонталь оказывается пересеченной вертикальными линиями.

Тройная розетка: подготовка к установке

Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.

Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.

Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.

По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.

Установка подрозетника

После выполнения разметки можно приступать к непосредственной установке тройного подрозетника. Данная операция выполняется в несколько этапов.

В самом начале в стенах высверливаются посадочные места или отверстия для монтажных коробок. Для этого потребуется перфоратор и специальная алмазная коронка по бетону. Коронки имеют разные размеры, что дает возможность сверлить отверстия под любые диаметры подрозетников. По окончании работ остатки материала стен убираются зубилом. Отверстия в гипсокартоне делаются другими типами насадок, при их отсутствии применяется канцелярский нож.

Питающему кабелю, подводимому к отверстию, требуется отдельная штроба. Ее толщина зависит от диаметра кабеля, наличия или отсутствия гофрированных трубок.

Тройной подрозетник в готовом отверстии следует надежно зафиксировать, чтобы в процессе эксплуатации розетки держались на своем месте. С этой целью на заднюю и боковые стенки монтажной коробки наносится алебастр или другая строительная смесь. Количество смеси нужно рассчитать, как можно точнее, иначе излишки будут выпирать наружу, а недостаток раствора не даст нужной фиксации.

Коробка с нанесенным раствором вставляется в отверстие и выравнивается по горизонтали. Блок нужно некоторое время удерживать в этом положении, пока не застынет раствор. При этом крепежные винты должны располагаться точно по горизонтали и по вертикали.

Разводка проводов

После установки подрозетников концы проводов оказываются выведенными наружу, и можно переходить к подключению розеток.

Как правило к тройному подрозетнику подводится общий кабель, который далее расходится к розеткам, путем их последовательного соединения шлейфом. Данный способ считается у многих электриков наиболее оптимальным и экономичным.

Однако подключение розеток методом шлейфа запрещается Правилами устройства электроустановок. Данный способ заключается в соединении соседних клемм перемычками, сделанными из кусков кабеля. Фазные, нулевые и заземляющие клеммы последовательно соединяются между собой. Запреты ПУЭ на такое подключение связаны с разрывом нулевого защитного проводника.

Поэтому, чтобы нормы и правила соблюдались, подключение розеток следует выполнять с помощью отдельных линий. Например, для того чтобы создать общий заземляющий провод, готовятся три отрезка кабеля, которые будут соединяться между собой с помощью опрессовки. Таким образом, каждая розетка окажется подключенной к отдельному ответвлению заземления. Получившиеся соединительные узлы легко помещаются в монтажную коробку.

Фазный и нулевой проводники подключаются через перемычки, то есть, шлейфом. В этом случае ПУЭ не делает каких-то ограничений, поскольку заземляющий провод подключен отдельно к каждой розетке. По такому принципу подключается не только трех-, но и четырехместная электрическая розетка.

После всех подключений тройной розетки, она устанавливается на свое место и закрывается общей декоративной панелью. Если все установлено правильно, то панель должна стоять точно в горизонтальной плоскости.

Техника безопасности при выполнении монтажных работ

Как и любые другие электромонтажные работы, установка розеток требует неукоснительного соблюдения правил техники безопасности:

  • Перед началом работ необходимо обесточить домашнюю сеть, полностью отключить электричество и лично убедиться в этом. При необходимости отсутствие тока можно проверить индикаторной отверткой.
  • Необходимо заранее приготовить инструмент, убедиться, что рукоятки защищены изоляцией, которая должна быть целой и не нарушенной.
  • При работе со слишком длинными проводами, кабель нужно постепенно помещать в стену, а для удобства монтажа его рекомендуется отрезать на нужную длину.
  • В случае наращивания проводов все соединения осуществляются методом пайки. Скручивание в таких случаях не допускается.
  • Устанавливаемая розетка должна плотно заходить на свое посадочное место.
  • Устанавливаемые компоненты электропроводки должны обладать всеми необходимыми параметрами и техническими характеристиками, соответствовать силе тока и номинальной мощности данной сети.

Соблюдение этих Правил обеспечивает максимальную безопасность и высокое качество работ, исключает случаи травматизма и других негативных явлений.

Тройная розетка: особенности установки | Строительный портал

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как  подключить тройную розетку в соответствии с современными стандартами – рассмотрим в настоящей статье.

Содержание

  1. Розетка и ее разновидности: взгляд электрика
  2. Тройная розетка: основные разновидности
  3. Установка тройной розетки: подготовительные мероприятия
  4. Как установить подрозетник для тройной розетки?
  5. Как подключить тройную розетку?
  6. Правила техники безопасности при установке тройной розетки



Розетка и ее разновидности: взгляд электрика

Розетка представляет собой  специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

  • Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов.  Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
  • Розетки типа С6, или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток – не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Важно! Розетки типа С5 характеризуются наиболее простой конструкцией, на внутренней стороне которой к пластиковому или керамическому основанию крепятся два переходных контакта, прикрепляющиеся к электрической проводке. Принцип действия розетки данного типа основан на замыкании двух переходных контактов, которое происходит, когда вы вставляете вилку в розетку.

Типы электрических контактов также бывают различными. Выделяют пружинные и лепестковые контакты розеток типа С5, при этом последние считаются менее надежными, что обусловлено их способностью терять свою жесткость и в последующем искрить при вставке вилки в розетку. Надежность пружинных контактов обусловлена износостойкостью пружин, составляющих конструкцию розеток, благодаря чему такие розетки могут успешно эксплуатироваться в течение нескольких десятков лет.

Тройная розетка: основные разновидности

Век развития прогресса и растущая энергоемкость электрических приборов обуславливает постоянный рост популярности тройных розеток, от которых становится все труднее отказаться в повседневной жизни. Особо остро эта проблема встает на кухне, где мы проводим четверть своей жизни и по максимуму используем множество электрических приборов. Как уже упоминалось, сейчас царит век инновационных технологий, которые не обошли и тройные розетки, различающиеся в соответствии с их модификацией, формой и размерами. Как и остальные розетки (двойные, одинарные), различают:

  • Розетки тройные внутренние, предназначенные для скрытой проводки;
  • Розетки тройные наружные, так называемые, внешние розетки), характеризующиеся высокой степенью защиты и наличием защитной крышки;
  • Тройные розетки накладные и встраиваемые;

Что касается современных модификаций тройных розеток, то различают:

  • Тройные розетки с заземлением и без заземления;
  • А также тройные розетки с защитным отключением, которая подразумевает замыкание проводов и выключение розетки, тогда как при установке обычной розетки попросту выбивает счетчик.

Конструктивные особенности тройных розеток, которые имеют один питающий провод, позволяют подключить до трех электроприборов одновременно. Независимо от модификации розетки, будь то наружная или внутренняя, в процессе их установки используют метод блочной сборки, так же называемый «наборные розетки». Этот метод подразумевает одновременную сборку и установку трех отдельных розеток. Чтобы обеспечить удобство и эстетичный внешний вид конструкции, специалисты предлагают объединить внешние рамки трех отдельных розеток, заменив их на одну общую рамку, которую необходимо приобрести отдельно. Покупая внешнюю рамку, необходимо подбирать ее таким образом, чтобы форма внутренней части лицевой панели соответствовала форме рамки.

Важно! Специалисты советуют приобретать розетки, характеризующиеся квадратной формой внутренней части лицевой панели, так как они являются более универсальной моделью.

Необходимо помнить, что производители выпускают рамки различных форм и расцветок. Более дорогостоящие моделей, то они продаются раздельно: в одной коробке находится внутренняя часть с контактами, а в другой – наружная часть вместе с рамкой и декоративной крышкой.

Тройная розетка фото

Установка тройной розетки: подготовительные мероприятия

Ремонт подразумевает не только штукатурку, окраску и оклейку стен обоями, но и другие задачи, решение которых также немаловажно. Согласно требованиям современного дизайна, установку электрических розеток необходимо осуществлять в соответствии с евро стандартами, подразумевающими их расположение на высоте 20-40 см от пола. Это обусловлено не только удобством, но и эстетической красотой, так как кабели электроприборов в этом случае не будут видны. Осуществляя электромонтажные работы, важно четко осознавать, что в случае неправильного подбора установочных изделий, таких как розетки и выключатели, может возникнуть пожар. Особую актуальность данный вопрос приобретает в случае установки тройной розетки. Это обусловлено тем, что любой элемент электрической сети рассчитан на определенный рабочий ток, и в случае несоответствия возникнет перегрузка электросети и, как следствие, перегрев и обгорание контактов.

Как правильно подобрать и установить тройную розетку? В первую очередь это зависит от типа проводки, которая может быть скрытой или наружной. Если вы планируете работать со скрытой проводкой, отнестись к работе надо более тщательно. В этом случае важно удостовериться в том, что она рассчитана на тройную нагрузку. В противном случае, может возникнуть перегрузка электросети, которая приведет к необходимости замены обгоревшего провода, что является чрезвычайно хлопотным занятием.

Прежде, чем осуществить подключение тройной розетки, необходимо разметить место ее установки. Если с одинарной розеткой все обстоит намного проще, то все составные элементы тройной розетки должны располагаться на одном уровне, так как малейшее отклонение их от единого уровня будет сильно «резать» глаза. Определив место установки тройной розетки, которая, в соответствии с евро стандартами, должна располагаться на уровне 25-40 см от пола, осуществляют ее разметку, которую лучше всего осуществлять с помощью толстого маркера. Если разметка для одинарной и двойной розетки не представляет сложностей и предполагает сверление одного отверстия в стене, то с тройной розеткой дела обстоят несколько сложнее. Для этого устанавливают строительный уровень и проводят горизонтальную линию, после чего размечают центры розеток с учетом расстояния между ними. Осуществляется это следующим образом: отмечают первый центр розетки и откладывают от него половину ширины накладки на подрозетник. Также это можно осуществить, приложив накладку к первому центру и отмерив второй вертикально расположенный центр, в соответствии с шириной накладки.

Важно! Чтобы при установке тройной розетки не возникало проблем с разводкой кабеля, специалисты советуют устанавливать ее там, где ранее была установлена одинарная розетка.

Если возникает необходимость прокладки проводки на новом месте, необходимо нанести на стену вертикальные и горизонтальные линии (они должны быть обязательно прямыми!), так как косые и криволинейные трассы в дальнейшем затруднят процесс поиска и устранения повреждения проводки.

Как установить подрозетник для тройной розетки?

Специалисты рекомендуют устанавливать тройную розетку в один подрозетник, который представляет собой блок с тремя гнездами, располагающимися на едином каркасе. Если в качестве тройной розетки вы используете три одиночных розетки, которые устанавливаете параллельным соединением, специалисты рекомендуют использовать одиночные подрозетники. В связи с тем, что установка одиночного блока из трех розеток аналогична установке одиночной розетки, далее будет рассмотрена установка трех розеток в одиночных подрозетниках.

Если вы планируете работать с кирпичными или бетонными стенами, перед тем, как приступить к работе, необходимо подготовить следующие материалы и инструменты:

  • Перфоратор;
  • Специализированная насадка, представляющая собой коронку диаметром 70 мм, оснащенную твердосплавными резцами;
  • Индикатор напряжения;
  • Фигурную и прямую отвертку;
  • Молоток;
  • Зубило;
  • Средний и узкий шпатели.

Перед тем, как установить тройную розетку, возьмите перфоратор, предназначенный для бетонной стены, или дрель для стены из кирпича и гипсокартона, а также коронку для подрозетников. Сверло необходимо прижать к отмеченным ранее центрам розеток и аккуратно начать сверлить отверстия до тех пор, пока коронка не упрется дном в стену. После этого ее вытаскивают и заканчивают сверление.

Важно! Специалисты рекомендуют разбивать остатки бетона, оставшиеся после сверления с помощью зубила для перфоратора или обычного молотка с зубилом.

После того, как вы просверлили отверстия, возьмите подрозетник и на его задней части выдавите отверстия, количество которых соответствует количеству кабелей, которые в него входят. Для тройной розетки это количество составляет – 3 штуки, в связи с чем, необходимо выдавить три отверстия.

Важно! При работе с кирпичом и, особенно, с гипсокартоном, необходимо соблюдать меры предосторожности и работать аккуратно, так как эти материалы склонны крошиться.

Кроме того, важно помнить, что между тремя отверстиями для кабеля просверлить два отверстия для проводов. Для этих целей выберите диаметр сверла, соответствующий диаметру небольшой гофры, в которую вставляются провода. Специалисты рекомендуют использовать гофротрубу, однако зачастую от нее можно отказаться. Если вы устанавливаете розетку в гипсокартонной стене, кабель в гофротрубе необходимо кинуть по крепежному профилю.

Как осуществить разводку проводов в тройной розетке?

Провода необходимо подключать в соответствии с параллельной схемой, которая подразумевает, что к каждому проводу из щитка подключают по два провода, идущих от дополнительных жил, идущих на вторую и третью розетки. С помощью индикаторной отвертки необходимо определить фазу и ноль, после чего электричество в щитке необходимо отключить. Далее скручивают провода, при этом помня, что для осуществления надежной скрутки специалисты рекомендуют использовать специализированные контактные наконечники, которые необходимо вставить в зажимы розетки и прикрутить винтами. После осуществления первой скрутки провод кидают на вторую розетку и через отверстие в задней крышке заводят его подрозетник. Аналогичное действие необходимо произвести и с третьим отверстием. После того, как вы осуществили это, все три подрозетника подготовлены к установке.

Как закрепить подрозетник?

Подготовив смесь алебастра с водой, просверленные в стене отверстия обмазывают данной смесью и вставляют в них подрозетники. Специалисты рекомендуют делать смесь погуще, что позволит ускорить схватывание алебастра. Если вы видите, что подрозетники проваливаются, добавьте алебастра, а если выпирают, их пристукивают молотком.

Важно! Несмотря на то, что данное мероприятие кажется достаточно простым, к нему необходимо отнестись с должной аккуратностью и выставить все подрозетники на одном уровне, для чего необходимо использовать строительный уровень. Кроме того, важно следить за верхними винтами, которые должны располагаться в верхних точках розетки и удерживают их. После того, как вы установили подрозетник, необходимо оставить его до полного высыхания алебастра, которое займет 1-2 часа, и затем приступают к подключению розетки.

Схема тройной розетки

Как подключить тройную розетку?

Напомним, что мы осуществляем подключение тройной розетки в трех подрозетниках. В этом случае подключение осуществляют в соответствии с параллельной схемой. Важно знать, что существуют розетки, которые подключают последовательно через шлейф. Их не рекомендуется использовать для подключения сразу нескольких электроприборов, характеризующихся высоким энергопотреблением. В этом случае розетку подключают по схеме, прилагаемой к розетке. В случае с нашей розеткой, все провода необходимо подключить к ее зажимам и плотно прижимаем их клеммами и винтами в зависимости от типа розетки. Затем провода скручивают внутрь коробки, после чего устанавливают центральную часть розетки. Чтобы в процессе установки розетки поправить ее уровень, осуществив наживку шурупов, слегка пристукивайте корпус из металла для его выравнивания. После этого затяните винты. Установив центральную часть тройной розетки, осуществите монтаж декоративных накладок.

Можно сказать, что розетки установлены и готовы к использованию. Чтобы удостовериться в этом, необходимо проверить их работоспособность, включив автомат. Для первого включения розетки не рекомендуется использовать сложные электроприборы, отдав предпочтение настольной лампе.

Правила техники безопасности при установке тройной розетки

  • Перед тем, как приступить к осуществлению электромонтажных работ, обязательно отключите электричество, после чего убедитесь в том, что электрическая сеть разорвана;
  • В процессе работы необходимо использовать только специальные инструменты с изолированными ручками;
  • Если вам приходится работать с электрическим проводом большой длины, аккуратно его закладывайте в стену или обрежьте до необходимой длины;
  • В случае необходимости нарастить провод, его необходимо спаивать, а не делать скрутки;
  • Устанавливая розетку в поверхность стены, важно следить за плотностью ее установки и изоляцией;
  • Необходимо использовать оборудование и провода, рассчитанные на номинальную мощность и силу тока и предназначенные для электромонтажных работ.

Соблюдая эти нехитрые правила, вы сможете максимально безопасно и качественно произвести электромонтажные мероприятия, связанные с подключение электрических розеток.

Как подключить тройную розетку видео

Установка розеток в стену своими руками

Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ



Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для . Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля.

Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводки, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрической арматуре. Розетки, которые дешевы, при подключении нагрузки могут начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, выделив потребителей в категории (постоянные, периодически используемые, освещение) и предназначив каждой из них свои кабели. Следует оставлять небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное усилие закручивания при подключении опаянных жил кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к соответствующей клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием близкорасположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Установка розеток в бетонную стену достаточно проста. Вместе с тем надежно закрепить изделие в стене позволяет соблюдение технологии работ. Применение эффективных инструментов, качественных материалов и соблюдение правил безопасного выполнения работ обеспечат длительную эксплуатацию электрической сети.

Установка в полую стену



Установка подрозетника в полую стену

Подобного рода перекрытия встречаются довольно часто и в них также легко установить подрозетник. Но как, ведь в таких стенах не за что зацепиться клейкому раствору? Ответ простой – производители разместили на корпусе специальные зажимы, которые цепляются за внутреннюю поверхность стены.

Устанавливаем подрозетник для полых стен следующим образом:

  1. Размечаем поверхность по аналогии с бетонной стеной.
  2. Для резки гипсокартона используем перфоратор или дрель с коронкой по бетону, деревянную поверхность нужно вырезать фрезой по дереву, соответствующего диаметра.
  3. Потом подгоняем корпус подрозетника к отверстию и фиксируем зажимы двумя винтами.

В этом случае ждать ничего не нужно, можно переходить к следующему этапу.

Установка розетки в бетонную стену

Весь процесс монтажа розеток условно можно разбить на несколько этапов:

  • создание штроб и укладка проводки;
  • сверление отверстия под коробку и ее монтаж;
  • крепление розетки к коробке.

Создание штроб и укладка проводки

Схема электропроводки на кухне.

Для создания штроб можно воспользоваться штроборезом, перфоратором или болгаркой. Штроборез считается наилучшим вариантом, однако, в связи с большой стоимостью такого оборудования, для бытовых нужд покупать его нерентабельно. Поэтому в качестве основного инструмента применяется перфоратор и болгарка.

Для монолитного бетона лучше использовать болгарку. По нанесенной разметке делают 2 параллельные линии, ширина между которыми должна быть равна требуемой ширине штробы. После этого между надрезами выбивается канавка с помощью перфоратора или молотка и зубила.

Глубина канавок зависит от толщины электрического кабеля, но должна быть не меньше 3 см без его учета.

Например, если используется кабель с сечением 1 см, то минимальная глубина штробы под него должна быть 4 см.

После того как штробы будут готовы, можно переходить к укладке кабеля. При этом его можно монтировать непосредственно в канавки или использовать специальные трубки. Во втором случае проводка будет лучше защищена от внешних факторов.

Проводники фиксируются в канавке с помощью алебастрового раствора, который наносится с шагом 20-25 см. После укладки кабеля осуществляется заделка штроб гипсовым раствором.

Сверление отверстия под коробку и ее монтаж

Сверление отверстия под коробку осуществляется следующим образом:

Подключение трёхфазной розетки.

  1. С помощью перфоратора со сверлом диаметром 8 мм в стене делается отверстие в центре будущей розетки на глубину 5-6 см. После этого вместо сверла вставляется коронка по бетону диаметром 6,8-7,0 см, которой намечаются границы отверстия.
  2. По периметру получившегося контура с помощью перфоратора и сверла проделываются отверстия (около 11-13 шт.). Это несколько облегчит и ускорит процесс удаления лишнего бетона из посадочного места для подрозетника.
  3. Перфоратором с коронкой сверлится отверстие на нужную глубину, после чего насадкой-лопаткой удаляется оставшийся бетон из отверстия.

После того как отверстие готово, можно приступать к установке подрозетника. Первым делом необходимо удалить заглушки в местах, через которые будет вводиться питающий кабель. Далее коробка прикладывается к подготовленному отверстию и проверяется правильность ее установки. При этом подрозетнику ничего не должно мешать, то есть он не должен выпирать, торчать или быть наклоненным в какую-либо сторону.

Чтобы надежно закрепить коробку в бетонной стене своими руками, следует выполнить некоторые действия. Сначала отверстие нужно очистить от пыли и обработать грунтовкой глубокого проникновения. После высыхания грунтовки на отверстие наносится гипсовая смесь или обычный алебастр. Затем в подрозетник просовывается электропроводка, после чего он вдавливается в раствор. Лишнюю гипсовую смесь рекомендуется удалять после ее схватывания.

После того как раствор окончательно затвердеет и подрозетник будет надежно зафиксирован, можно переходить к отделочным работам вокруг коробки. Сначала стены грунтуются, а затем крупные сколы и дыры замазываются шпаклевкой и выравниваются. После высыхания шпаклевки стены штукатурятся, чтобы добиться ровной поверхности вокруг установленной коробки.

Крепление розетки к коробке

Схема соединения проводов в распределительной коробке под одну розетку.

Заключительным и самым важным мероприятием является монтаж розетки в коробку и ее подсоединение к электропроводке. Первым делом необходимо разобрать розетку, то есть снять с нее декоративную крышку. Далее осуществляется подключение прибора к проводке. Для этого с последней снимается электрическая изоляция на длину 6-8 мм, после чего жилы подсоединяются к соответствующим клеммам розетки (L, P, PE).

Затем производится монтаж розетки в коробку. Для надежной ее фиксации могут применяться разводные лапки, идущие в комплекте к прибору, или обыкновенные шурупы, которые вкручиваются в монтажные отверстия подрозетника. На последнем этапе устанавливается декоративная накладка, подается питание и проверяется работоспособность розетки.

Что это за устройство

Подрозетник представляет собой пластиковую нишу с посадочным местом внутри. Он предназначен для быстрой и удобной фиксации розеток или выключателей, для этого его корпус оснащен резьбовыми отверстиями под винты. Также в нем предусмотрено несколько мест для входа силовых проводов. Чтобы их открыть достаточно убрать небольшие заглушки.

При правильной установке подрозетника. монтируемые в него устройства надежно прикрепляются к стенкам корпуса. Если раньше, установленные на голый бетон розетки, со временем расшатывались, то теперь это полностью исключено. С предназначением разобрались, самое время ознакомиться с разновидностями подрозетников.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

  1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
  2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее.
Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Розетки для гипсокартона как правильно сделать отверстие, произвести монтаж и закрепить

Основная сложность монтажа розеток в гипсокартон связана с низкой прочностью материала. При включении или выключении вилки возникают механические нагрузки, которые могут деформировать стену и сорвать розетку с места установки. Использование более мощного крепежа не помогает решить проблему, а приводит к еще большим деформациям.

Имеется два основных способа, как установить розетку в гипсокартон. В первом случае применяют специальный подрозеточник с особой системой крепежа, которая более равномерно распределяет возникающие нагрузки по поверхности и не вызывает деформаций гипсокартона. Преимущество этого способа в относительной простоте установки, однако, при возникновении нагрузок, превышающих расчетную, данный тип крепежа оказывается неэффективным.

Другой способ, как закрепить розетку в стене из гипсокартона, связан с установкой жесткой конструкции с установленным на ней подрозеточнике к несущей стене из бетона, кирпича или дерева. Чаще всего такую конструкцию изготавливают из металлического проката или монтажного профиля.

Каркас монтируют на стену, сверху его закрывают гипсокартонными листами, прорезают отверстие, в которое устанавливают саму розетку. Этот способ крепежа наиболее надежный, хотя и более дорогой. Высокие затраты оправдываются тем, что исчезает возможность деформации гипсокартона и необходимость выполнения ремонтных работ.

Отделка и вставка фурнитуры

Дождитесь, когда смесь присохнет и схватится, затем приступайте к отделке, ибо, поспешив с отделочными работами, Вы рискуете нарушить фиксацию подрозетников.

Сначала нужно будет загрунтовать розетки, а после замазать штукатуркой все трещины, сколы, ямки и более тщательно обмазать подрозетники. Дожидаемся полного высыхания и зашпаклевываем-заштукатуриваем стены до образования ровной поверхности.

Сверху клеем обои или красим стену. Можно приступать к последнему этапу монтажа.

Внимание: обязательно обесточьте напряжение в квартире. Лучше всего выключить нужный автомат защиты на электрощите

Устанавливаются розетки по-разному, в зависимости от типа (пружинные/винтовые клеммы). Мы же рассмотрим процесс установки розетки с пружинными клеммами.

  1. Подготовка, зачистка проводов (на 1-1,2 см). После оголения жил, выставьте провода в форме растопыренных кошачьих когтей.
  2. Вставка проводов в клеммы. Голубой нулевой – в левую клемму, фазный белый – в правую, желто-зеленый – в центральную.
  3. Установка механизма в подрозетник. Выравнивая по горизонтали и вертикали, используйте строительный уровень.
  4. Монтаж рамки и лицевых панелей. Отвертка, ловкость рук и никакого мошенничества.

Предлагаем вашему вниманию видео, как правильно перенести и установить внутреннюю розетку в бетонной стене:

Надеемся, наша инструкция полностью решила Ваши вопросы по установке и переносу розеток в бетонных стенах.

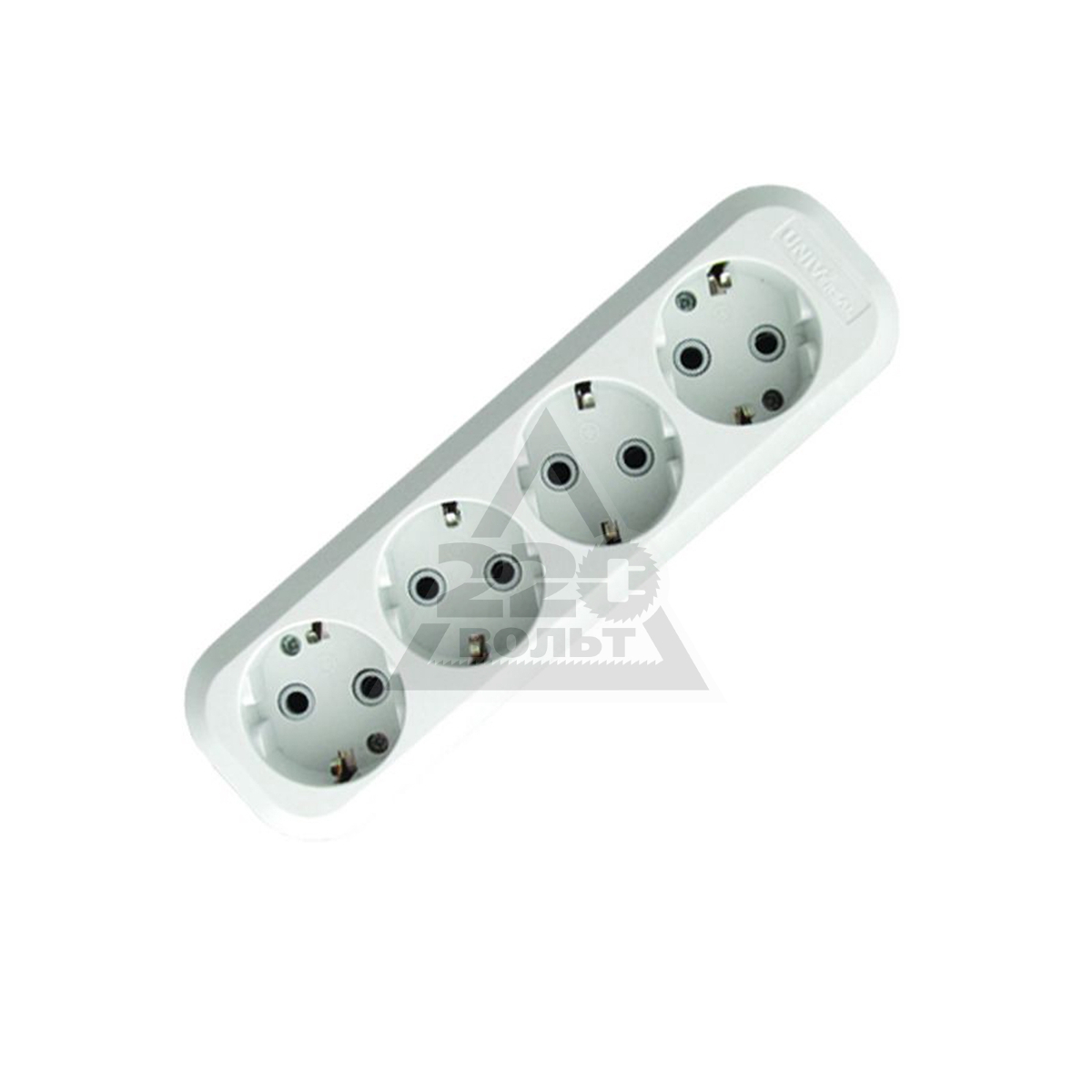

Блок розеток устанавливают в тех случаях, когда нужно подключить целую группу электротехнических приборов. В одном блоке может быть от 2 до 4 электрических точек.

Особенности подключения электрики

Когда раствор окончательно затвердеет, приступают к подключению внутреннего блока розеток. Если розетка подключается по шлейфовому типу, провода идут от распредкоробки в первый подрозетник.

Концы кабеля очищают от оплетки с помощью острого ножа

Выполнять эту работу нужно очень осторожно. Хорошим подспорьем для решения задачи станет бокорез

При зачистке желательно оставлять немного кабеля про запас, чтобы можно было создать еще одно подключение, если возникнет такая потребность.
Чтобы кабель не мешал, его можно свернуть в виде спирали и положить внутрь подрозетника.

Для создания смычек готовят фрагменты разноцветных проводов. При этом сечение смычек должно быть таким же, как сечение проводников линии электропитания. Проводники не должны быть чрезмерно длинными, так как в этом случае будут мешать нормальной установке розетки в монтажную коробку. Отрезанные провода зачищают от изоляционного слоя примерно на 1 сантиметр.

Через переходники подрозетников продевают провода. До этого нужно обеспечить нормальную проходимость переходников, для чего очищают от остатков гипсового или алебастрового раствора. Установка блока розеток пройдет проще, если концовки проводников загнуть по направлению к клеммам.

С блока снимают защитную крышку. После этого на 5 – 7 миллиметров припускают зажимные винты. Очищенный конец фазы питающего кабеля направляют к первой розетке. Следует иметь в виду расположение клемм. Далее PE проводник и нули питающего кабеля ведут ко второй розетке. Точно так же, как описано выше, подключают все остальные розетки. Гнезда нужно закручивать не слишком сильно.

Шлефирование розеток подразумевает четкое соблюдение принципа полярности контактов. От клеммы с фазой отходит фазный провод, от нуля — нулевой.

К примеру, если в главной питающей точке блока силовых розеток при установке исчезнет заземление, последующие участники цепочки потеряют защитный ноль. В будущем, если на корпус попадет сетевое напряжение (при неисправности техники), напряжение передастся и на все другие корпуса электробытовых приборов, подключенных к сети.

Подрозетники с присоединенными жилами к клеммам устанавливают в отверстия в стенах. Конструкцию фиксируют боковыми зажимами. Далее тестируется надежность монтажа всех устройств. Используют строительный уровень и, если нужно, выполняют корректировки. На оголенные участки электропроводки наносят изоленту или обрабатывают их термоусаживаемой губкой.

Когда эта работа закончена, остается лишь окончательно затянуть саморезы, закрепить корпус в подрозетнике и установить декоративную крышку.

Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Рекомендации специалистов

При монтаже розетки своими руками нужно принимать во внимание следующие рекомендации:

  1. Электромонтажные работы проводить в обесточенном помещении. То есть сначала нужно сделать отверстия, прорезать штробы, уложить кабель и только после этого можно подсоединять проводку.
  2. Каждый провод проверяется фазоуказателем.
  3. При подключении проводов нужно внимательно следить за тем, чтобы их оголенные части не были в прямом контакте с телом. Это исключит возможность поражения монтера электрическим током.

При соблюдении всех правил и рекомендаций вы сможете без особых проблем установить розетку в требуемом месте и обезопасить себя от возможного поражения электрическим током.

Как установить подрозетник в бетонную стену Пошаговая инструкция монтажа подрозетников своими руками

Приходилось ли вам когда-нибудь менять розетку, выключатель или электропроводку, наглухо замурованные в стену? Ведь раньше не было большого разнообразия строительных материалов, поэтому такой способ монтажа считался нормальным. Максимум, что можно было встретить – это жестяные коробочки, от которых не было особого толка. Современная индустрия настолько облегчила работу по установке электроприборов, что даже обычному человеку под силу заменить розетку либо выключатель. Особенно если он заранее будет знать, как производится установка подрозетника в бетонную стену своими руками.

  • Что это за устройство
  • Как правильно выбрать
  • Перечень необходимых инструментов
  • Подготовка и разметка поверхности
  • Чем сделать нишу для розетки
    • Способ первый
    • Способ второй
    • Способ третий
  • Установка подрозетника в бетонную стену
  • Установка в полую стену
  • Монтаж розетки
  • Полезные советы

Чем сделать нишу для розетки

Есть три способа проштробить большое отверстие в стене и каждый из них требует подробного рассмотрения.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Способ первый



Специальная насадка-коронка на перфоратор

Самый распространенный – специальная насадка-коронка на перфоратор. Ее режущая часть – это алмазное напыление либо победитовые вставки. Она легко «вгрызается» в любую твердую поверхность, делая ровный, круглый пропил. Внутри насадки находится свело по бетону, которое нужно центровки режущей части.

Как вы поняли, понадобится перфоратор с насадкой, диаметром больше чем подрозетник. Это нужно для того, чтобы зафиксировать его корпус в нише, при помощи клейкого строительного раствора, но об этом позже.

Теперь прицеливаемся сверлом в намеченную точку и начинаем углубляться до полного погружения коронки. После успешного пропила, нужно выдолбить оставшуюся часть бетона. Можно воспользоваться зубилом и молотком, чтобы аккуратно убрать лишние части стены.

Поэтапный процесс изготовления подрозетника с помощью перфоратора

Совет: периодически, вынимайте режущие части для их охлаждения или брызгайте на стену водой. Это позволит избежать перегрева насадки и уменьшит количество пыли.

Способ второй

Просверливаем контур для подрозетника перфоратором

При отсутствии коронки можно обойтись обычным победитовым сверлом. Снова используем перфоратор, если его нет, подойдет обычная ударная дрель, правда, возиться придется подольше.

Нужно просверлить начерченную окружность по краям, с минимальным шагом. Глубину погружения можно отметить изолентой прямо на сверле. Затем, опять же с помощью зубила, дорабатываем нишу.

Способ третий

Болгаркой делаем отверстие для подрозетника

Если у вас в наличии есть болгарка, то можно использовать ее. Для резки бетона нужен будет соответствующий диск. Правда, этот вариант больше подходит для получения квадратных отверстий, но на крайний случай пойдет.

Предварительно из перекрестья, вместо окружности, делаем квадрат. Наша задача – пропилить в стене 4 углубления по намеченным линиям, на глубину, чуть больше подрозетника. А дальше, все тем же инструментом убрать остатки материала.

Подготовка и крепление подрозетников

Этот этап требует особенно подробного рассмотрения. Дело даже не в том, что процесс установки подрозетников труден или малопонятен – просто это весьма деликатная работа.

Для начала подготовьте подрозетник(и) для монтажа: удалите ненужные соединительные элементы, а также заглушки, предназначенные для проведения эклектрокабеля.

Примерьте подрозетник с протянутым кабелем в заранее подготовленное отверстие на стене. Он не должен сидеть неровно, выпирать, быть наклоненным в какую-то сторону
. После примерки приступайте к подготовке отверстия в стене для крепления.

Удалите пыль со стены с помощью щетки. Затем нанесите слой специальной грунтовки. Это обеспечит надежность и долговечность установки.

После того как грунтовка высохнет, наносите шпаклевочную или штукатурную смесь на основе гипса внутрь отверстия. Вы так же успешно можете использовать и обычный алебастр. Главное, работайте быстро, т.к. гипс имеет свойство быстро высыхать
.

Вставьте в только что нанесенный слой гипсовой смеси подрозетник с продетым внутрь кабелем. При монтаже ориентируйтесь на намеченные вертикальные и горизонтальные оси
. Подрозетник также должен быть установлен вровень со стенкой.

Не спешите удалять попавшую внутрь подрозетника смесь: ее намного удобнее убирать, когда она засохла.

Выбор подрозетника в зависимости от типа и материала стен

В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:

  1. Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.
  2. Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.
  3. Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.
  4. Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.

Подготовка и разметка поверхности



Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.

Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.



Итак, с расстоянием определились, теперь делаем разметку:

  1. Отмечаем центральную точку будущей ниши.
  2. С помощью уровня, рисуем перекрестье на этой точке.
  3. В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
  4. Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).

Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета)

Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке

Блок розеток . В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Руководство по установке розеток в бетонную стену

Каждый строитель и владелец квартиры или домовладения сталкивается на протяжении своей жизни с таким важным делом, как замена электропроводки.



Качественному монтажу электропроводки следует уделить достаточно времени и внимания, для того чтобы в ближайшем времени не возвращаться к этому вопросу.

Виды электропроводок

Прокладка электропроводки выполняется в двух вариантах: внутренняя проводка и внешняя. В старых домах зачастую установлены электроприборы наружные. Это неэстетично и небезопасно. Для того чтобы заменить старую розетку на новую (или выключатель), необходимо демонтировать старую. Перед началом электромонтажных работ следует отключить электрическое напряжение с помощью вводных автоматов.

Набор инструментов

Чтобы приступить к монтажу, необходимо иметь определенный набор инструментов:

  • перфоратор или дрель, победитовая коронка или победитовое сверло
  • подрозетник пластиковый (пользуется большим спросом и прост в осуществлении монтажа)
  • розетка в полной комплектации.

Сперва размечают места для установки, затем высверливают окружность необходимого размера.

Окончить монтаж и закрепить подрозетник поможет строительный материал: гипсовая смесь, алебастр или готовые быстросохнущие смеси.

Монтаж следует начать с разметки места, где будет происходить установка подрозетников в бетонной стене (отметить окружность карандашом или маркером). Затем, с помощью перфоратора или дрели, высверливаем окружность под необходимый размер. Примеряем, чтобы подрозетник свободно в нее входил. Если в нише присутствуют какие-то неровности, удаляем их при помощи зубила, отвертки и молотка.

Со стороны, с которой подходят провода, следует убрать заглушку и продеть их в полученное отверстие.

Правильная установка розеток в бетонную стену не обходится без штробления каналов для прокладки электрических проводов. Для этих работ потребуются:

  • угловая шлифовальная машинка (болгарка)
  • диски по бетону.

Завершающие электромонтажные работы

Фиксация подрозетника в стену производится алебастровым или гибсовым раствором.

Возвращаемся к монтажу подрозетника в бетонную стену: его следует выровнять при помощи строительного уровня, он не должен западать в стене, поскольку невозможно будет смонтировать розетку, но и торчать наружу он тоже не должен, т.к. это некрасиво и небезопасно.

Зафиксировать монтажную коробку в стене следует с помощью алебастра, гипса. Перед нанесением фиксирующего раствора необходимо смочить просверленное отверстие. Далее шпателем или строительным мастерком потребуется наполнить полое отверстие и также обмазать полученной смесью и сам подрозетник с наружной стороны. Вставить коробку, лишней смесью замазать образовавшиеся пустоты. Алебастр и гипс застывает в течение 5-10 минут, далее можно приступить к началу монтажа розетки.

Приступая непосредственно к монтажу розетки, откручиваем клеммы, закрепляем в них провода и клеммы. Завинчиваем болты по краям, служащие для фиксации розетки в монтажной коробке. Далее крепим розетку болтом в середине. Монтаж подошел к концу.

Как демонтировать тройную розетку на стене

Устройство тройной розетки

Вмонтированные в стену тройники используются для того, чтобы подключить в сеть до трех электрических приборов одновременно, не используя дополнительных сетевых фильтров. Такая розетка представляет собой наборную конструкцию из трех обычных одинарных точек питания, которые имеют один привод.

Чтобы тройная розетка смотрелась на стене более эстетично, её завершающим элементом является общая внешняя рамка, которая объединяет все три устройства в одной композиции.

Как демонтировать тройную розетку на стене

Перед тем как приступить к вышеуказанному процессу, необходимо приготовить несколько инструментов:

  • отвертка с пластиковой ручкой;
  • изолирующая лента;
  • резиновые перчатки и обувь с резиновой подошвой для работы с электричеством (на случай если вы решитесь работать под напряжением).

Обратите внимание! Если у вас нет опыта работы с электроприборами под напряжением, лучше и не начинайте. Техника безопасности запрещает это делать даже опытным электрикам. Если вы не обладаете даром бессмертия, лучше все же отключите электричество на недолгий период демонтажа розетки.

Процесс демонтажа тройной розетки состоит из нескольких пошаговых мероприятий:

  • Подготовительные работы
  • Извлечение крепежного винта
  • Отсоединение крепежных упоров
  • Отсоединение устройства от кабеля

Рассмотрим более подробно каждый из указанных выше шагов.

Шаг 1. Подготовительные работы

Перед тем как приступить к работам по демонтажу тройной розетки в жилом помещении, нужно отключить напряжение сети во всей квартире. Затем стоит несколько раз проверить отсутствие напряжения индикатором, и только после этого приступать к демонтажным работам.

Шаг 2. Извлечение крепежного винта

Сначала необходимо отсоединить верхнюю крышку розетки, чтобы получить доступ к крепежному винту, затем с помощью отвертки выкрутить его. После этого можно полностью снять верхнюю крышку розетки, тем самым получив доступ к «внутренностям» электрического устройства.

Шаг 3. Отсоединение крепежных упоров

Розетка держится внутри коробки с помощью специальных крепежных упоров. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус точки можно легко вытащить из гнезда.

Шаг 4. Отсоединение устройства от кабеля

Последним шагом в демонтаже является отсоединение от кабеля. Провод крепится к устройству с помощью двух болтов и отсоединяется путем их раскручивания. Все, процесс демонтажа тройной розетки закончен.

Далее вы можете заменить устройство на более новое путем зеркального выполнения всех вышеперечисленных операций.

обзор, особенности подключения, виды и схемы. Как установить внутреннюю тройную розетку Бывают ли тройные розетки

Монтаж тройной розетки может быть выходом для тех, кто не планирует в ближайшее время делать ремонт в своей квартире, но желает комфортно пользоваться электрикой в каждой комнате своей квартиры. Для превращения одной розетки в три у вас есть три варианта. Рассмотрим каждый из них.

Установка блока из трех розеток

Блок из трех розеток отлично смотрится на стене

Наиболее приемлемый способ по соотношению цена/качество. Желательно производить монтаж на этапе ремонта/штукатурки, но возможна установка и по готовой стене. Более детально о

Преимущества способа:

  1. Вы можете сделать не 3, а 4 и даже 5 розеток в одном блоке в зависимости от марки и модели электроустройства;
  2. Надежность и простота монтажа;
  3. Низкая стоимость

Недостатки:

  • Работа пыльная – придется сверлить подрозетники
  • Требуется специальный инструмент (перфоратор, коронки)

Разъемы и розетки в одном блоке

Монтаж блока из нескольких розеток – наиболее распространенное современное решение. По-сути вы получаете несколько отдельных розеток в одном месте, более того, вы можете использовать подрозетники для монтажа не только розеток, но и выключателей, разъемов под Ethernet и TV.

Установка тройного встроенного механизма розетки

Зачастую установить блок из трех розеток не представляется возможным, т.к. не хватает места. Рассмотренный вариант с установкой блока трёх розеток, в зависимости от фирмы и марки будет занимать от 240 до 260 мм. Но эту длину можно значительно сократить, если использовать многопостовые розетки с заводским монтажом в один блок. Вместе с накладной рамкой он займет не более 160 мм

Качественные автоматические клеммы в заводском модуле на несколько розеток

Достоинства такого подхода:

  1. Более простой монтаж розеток
  2. Не нужно ничего соединять дополнительными проводами
  3. Занимает меньше места
  4. Заводской монтаж электрики более надежен, чем любой ручной

Недостатки:

  • Заводской блок из трех розеток стоит дороже, чем три розетки этого же производителя, купленные по отдельности. Например, если механизм Legrand для трех розеток стоит 3*4$=12$, то механизм тройной многопостовой розетки обойдется вам в 26$, то есть в два раза дороже.
  • Необходим специальный подрозетник на три модуля

Важно: При покупке убедитесь, что купленный модуль надежно крепится в специальный подрозетник. Лучше использовать модули и подрозетники одного производителя.

Тройная розетка – эконом вариант

Тройная розетка с заземлением

Ни один электрик в здравом уме не посоветует вам устанавливать такие тройные розетки на постоянной основе. Они могут нормально служить в виде переноски-удлинителя, но не более того. Тем не менее, на рынке довольно часто можно встретить продукцию Кунцево Электро и подобных фирм, которые предлагают вам сразу 3 розетки за цену менее 4$.

Достоинства такого решения:

  1. Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
  2. Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.

А вот недостатки:

  • Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
  • Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» - весьма опасно.
  • Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.

Не ставьте такие розетки без особой необходимости ни себе ни заказчику. В обоих случаях это выйдет вам дороже.

Комментарии:

Похожие записи

Монтаж наружной розетки своими руками, подробная инструкция Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток

Какое разнообразие электрических приборов в магазинах! Кажется, все необходимо. Однако, придя домой, обнаруживается, что подключать уже и некуда. И снова в магазин за тройником или удлинителем. А потом недовольство: то провода под ногами, то не смотрится тот же самый тройник. Вот тогда и появляется желание - чтобы и мест подключения хватало, и смотрелись они. Раз есть спрос, есть и предложение. Промышленность давно уже выпускает двойные и тройные розетки.

Ассортимент этих устройств огромен: и цвет, и форма, и размеры. Кажется, чего проще - выбрать, какая понравилась, и все. Однако, есть производители, которые изготавливают некачественный материал, а чтобы его покупали, делают его красивым. Как выбрать красивую и качественную розетку? Существует два типа:

  1. с лепестковыми контактами;
  2. с пружинными контактами.

Первые проще в изготовлении и поэтому, как правило, дешевле. Их можно использовать для подсоединения маломощных электроприборов или там, где редко вытаскивают вилку, например, телевизор. При больших нагрузках контакты нагреваются и теряют упругость. При частом пользовании розеткой происходит деформация контактов. И в том, и в другом случае между вилкой и контактами розетки появляется зазор, что приводит к искрению и нагреванию. Это, в свою очередь, может вызвать либо короткое замыкание, либо возгорание.

Вторая конструкция более сложная и дорогостоящая. Она имеет подвижной контакт, который прижимается к упору с помощью пружины. Расстояние между подвижным и неподвижным контактами легко меняется, что позволяет часто пользоваться таким устройством. Плотно прижимаясь к вилке, контакт позволяет использовать большой ток, а значит, и мощность.

Второе, на что следует обратить внимание при покупке - материал монтажной площадки - то, на чем крепятся контакты и клеммы для подключения проводов. Они также бывают двух видов:

  1. из керамики;
  2. из пластмассы.

Керамика является не только хорошим изолятором, но и абсолютно не горючая. Не деформируется при изменении температуры. Второй материал также не проводит электрический ток. Но некоторые производители в целях экономии используют горючий материал. Это может привести как к пожару, так и к отравлению ядовитыми газами.

Но и это еще не все. Необходимо проявить проницательность. Для каких целей будет использоваться розетка? А в будущем? Сегодня она будет нужна для подзарядки телефона, а через какое-то время, возможно, к ней подключат мощный пылесос. Будет ли она тогда нормально функционировать? Для этого необходимо знать, какой ток будет через нее проходить. Производители обычно на обратной стороне корпуса указывают напряжение и силу тока, на которые рассчитано устройство.

Если поставить в ряд три одинарные розетки - смотреться не будут, нужна законченная композиция.

Продаются готовые трехрозеточные блоки, а также есть отдельная лицевая панель, которая закрывает три рядом стоящие розетки. Выбор будет зависеть и от стоимости, и от приглянувшейся модели. При покупке панели нужно будет подобрать к ней розетки, чтобы они точно подходили друг к другу.

Определение места установки

Где поставить блок розеток? Учитывается и удобство, и эстетика, и безопасность. Но необходимо учитывать и правила безопасности и технической эксплуатации. Если смотреть на европейские стандарты, то расстояние между полом и таким блоком должно составлять 20−40 см, по советским - 100−120 см. Возможно, место будет зависеть и от способа установки . А она бывает:

  • наружная;
  • внутренняя.

Наружная используется в старых постройках, в производственных, нежилых помещениях. Производится непосредственно на стену. Кабель или провода укладываются в лоток из негорючего материала.

В новых домах и в помещениях после ремонта, как правило, устанавливается внутренняя или скрыта проводка, как и розетки с выключателями. В любом случае провода от распределительной коробки до розетки должны прокладываться строго вертикально или горизонтально. Это необходимо учитывать при выборе места, чтобы потом не пришлось огибать препятствия.

Подготовительные работы

Речь идет об установке тройной розетки внутренней. Опять же можно выделить два способа установки:

  1. с одним подрозетником;
  2. с тремя подрозетниками.

Какой бы выбор ни был, необходимо разметить место установки. Некоторые рекомендуют использовать уровень, однако, если пол не по уровню, конструкция будет смотреться неровно. Поэтому лучше гнездо под розетку сделать немного больше, чтобы можно было ее регулировать. Если вы решили установить тройную розетку в один подрозетник, то надо отмерить размеры подрозетника, сделать допуск и выдолбить отверстие в стене.

При установке трех одинарных розеток под каждую из них нужно поставить подрозетник. Здесь нужна особая точность. Необходимо не только выставить уровень, но также рассчитать расстояния так, чтобы каждая из них вошла в свое гнездо лицевой панели.

Крепить подрозетник необходимо прочно, даже маленькая расхлябанность может разрушить штукатурку, да и самим будет неприятно. Закрепить можно дюбелями, если есть сноровка, так как можно разрушить подрозетник. Однако, практичнее будет шурупами, кто знает, может придется менять или убирать.

В магазинах продаются наборы: шурупы и гильзы. Ставим в выдолбленное гнездо подрозетник и отмечаем место под крепеж. Высверливаем отверстие по диаметру гильзы (можно чуть меньше, но не больше) и вставляем гильзу, она должна прочно держаться. При закручивании шурупа гильза еще плотнее прижмется к стене. Если стена кирпичная, можно использовать обычное сверло, хотя, если есть с напайкой, нужного диаметра - лучше его. Для бетона однозначно стоит взять сверло с напайкой, благо они сейчас свободно продаются.

Подготовка провода

Настало время подумать о прокладке кабеля или проводов. Для этого нужно определиться, что вы будете использовать. По правилам к каждой розетке должен идти свой провод. Если у розеток предусмотрено заземление, то дополнительно надо еще по одному проводнику. Провод для заземления используется без изоляции.

Хорошо бы в запасе иметь одну-две жилы. При подключении тройной розетки можно повредить одну из жил. Алюминиевый провод, особенно если его надрезать, легко ломается. Можно ошибиться и отрезать короче, чем необходимо. В процессе работы, из-за большой нагрузки, провода могут обгорать. Вот тогда резервная жила будет как никогда кстати.

Еще немного о материале токопроводящего проводника. Ранее говорилось о необходимости подумать под какой нагрузкой будет работать розетка. Это справедливо и для провода. Есть много справочников, таблиц для расчета сечения проводника в зависимости от проходящего по нему тока. Многожильный проводник пропускает гораздо больший ток, чем одножильный того же сечения. Исходя из этого можно решить, что будет использоваться - провод или кабель.

После того как все необходимое купили, начертите на стене линию от основной электросети или коробки до сделанного гнезда.

Помните, линия должна идти строго по вертикали или горизонтали. Выдолбите дорожку с таким расчетом, чтобы кабель или провода полностью уходили под штукатурку. Если есть подозрение что рядом будет проводка, необходимо обесточить квартиру.

Это возможно в том случае, когда прокладка производится к коробке, которая находится рядом, но чуть в стороне.

Прежде чем устанавливать подрозетник, высверливается в корпусе отверстие под провод (кабель). Если их три, то в каждом из них. После этого крепим его к стене. Закрепив один край, проверьте уровень. Если одна розетка стоит криво, это мало заметно, но если тройная - сразу бросается в глаза. Прикрутите розетки и переходите к проводу.

Перед тем, как закрепить кабель, прозвоните все его жилы и промаркируйте их. В некоторых кабелях изоляция каждой жилы окрашена в свой цвет. Если используются провода - маркировка не нужна, но прозвонить обязательно. После этого уложите их в канавку и закрепите. Тот конец, который будет подсоединяться к сети, вымерьте так, чтобы его хватило завести в коробку и соединить. Не забывайте про правило - всегда оставлять запас, пусть лучше больше, чем не хватит. С сетью пока не соединяйте.

Второй конец заведите в подрозетник и соедините с клемами розетки. Проверьте целостность проводов и правильное подсоединение. Это можно сделать следующим образом. Делается перемычка из оголенного провода и вставляется в розетку, затем прозванивается эту цепь. То же самое проделывается со второй и третьей. Отдельно подсоединяется заземление, если его нет придется сделать самому.

Осталось заштукатурить провода и подрозетник. Если отверстия под провода очень большие, их необходимо заделать, чтобы штукатурка не попала внутрь. После высыхания штукатурки заделайте стену и закройте тройную розетку. Осталось разобраться, как подключить тройную розетку к сети. Подключение может быть двух видов:

  1. к уже имеющейся коробке, например, меняем одиночную розетку на тройную;
  2. непосредственно к центральной линии.

Соединение в коробке

В первую очередь полностью обесточьте квартиру. Ни в коем случае не пытайтесь работать под напряжением! Вскройте коробку и осмотрите соединения. Если они замотаны изолентой - размотайте, надеты колпачки - снимите. Делается это для того, чтобы обеспечить доступ к токопроводящим элементам. Заодно примерьте, поместятся ли провода в коробке?

Проверьте оголенные провода в коробке, чтобы они не соприкасались и подайте напряжение. Дальше надо будет определить, где расположена фаза - проводник, по которому приходит ток. Воспользоваться можно индикатором или прибором, измеряющим напряжение. С индикатором все понятно: коснитесь токопроводящего элемента, если появился световой сигнал - это фаза.

Другое дело с прибором. Так как измеряется переменный ток, нельзя понять, где находится фаза, а где ноль. Поэтому в качестве ноля используется сам человек. Берется щуп прибора в одну руку, а другой касается поочередно всех соединений. Бояться не надо: ток, проходящий по цепи, будет настолько мал, что его не почувствует самый чувствительный человек. Но для этого подключенная шкала измеряемого напряжения на приборе должна быть не менее 250 вольт.

При нахождении в коробке более двух точек соединения необходимо убедиться, что найденное фазное соединение относится к центральной линии.

Соедините фазу с тремя очищенными от изоляции жилами, которые идут к контактам трех розеток. Другие три, подключенные к другим контактам розетки, соедините с нолем - это другой провод центральной линии.

Подсоединение к линии

Для подключения к центральной линии заранее купите распределительную коробку. Обесточьте квартиру, разрежьте провод центральной линии, установите коробку, зачистите провода центральной линии и от розетки, все это заведите в коробку. Жилы с первых контактов розетки подсоедиите к одному проводнику линии, жилы других контактов розетки подключите к другому проводнику. Землю подсоедините к заземлителю.

Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.

Главное здесь — внимательность и не пренебрежение правилами техники безопасности.

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого , номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Итак:

  • Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
  • Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα. Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
  • Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Обратите внимание! Согласно п.6.2.2 ПУЭ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.

  • Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
  • Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

  • Кроме того, если должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

  • Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

  • Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
  • Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
  • Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. ).

Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.

  • Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от . Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

  • Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
  • От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим к заземляющим контактам, а нулевой и фазный — к силовым.
  • Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
  • Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
  • Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.

  • После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

  • Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
  • Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
  • Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
  • На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Вывод

Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.

Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как подключить тройную розетку в соответствии с современными стандартами - рассмотрим в настоящей статье.

Розетка и ее разновидности: взгляд электрика

Розетка представляет собой специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

  • Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов. Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
  • Розетки типа С6 , или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток - не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Важно! Розетки типа С5 характеризуются наиболее простой конструкцией, на внутренней стороне которой к пластиковому или керамическому основанию крепятся два переходных контакта, прикрепляющиеся к электрической проводке. Принцип действия розетки данного типа основан на замыкании двух переходных контактов, которое происходит, когда вы вставляете вилку в розетку.

Типы электрических контактов также бывают различными. Выделяют пружинные и лепестковые контакты розеток типа С5, при этом последние считаются менее надежными, что обусловлено их способностью терять свою жесткость и в последующем искрить при вставке вилки в розетку. Надежность пружинных контактов обусловлена износостойкостью пружин, составляющих конструкцию розеток, благодаря чему такие розетки могут успешно эксплуатироваться в течение нескольких десятков лет.

Тройная розетка: основные разновидности

Век развития прогресса и растущая энергоемкость электрических приборов обуславливает постоянный рост популярности тройных розеток, от которых становится все труднее отказаться в повседневной жизни. Особо остро эта проблема встает на кухне, где мы проводим четверть своей жизни и по максимуму используем множество электрических приборов. Как уже упоминалось, сейчас царит век инновационных технологий, которые не обошли и тройные розетки, различающиеся в соответствии с их модификацией, формой и размерами. Как и остальные розетки (двойные, одинарные), различают:

  • Розетки тройные внутренние, предназначенные для скрытой проводки;
  • Розетки тройные наружные, так называемые, внешние розетки), характеризующиеся высокой степенью защиты и наличием защитной крышки;
  • Тройные розетки накладные и встраиваемые;

Что касается современных модификаций тройных розеток, то различают:

  • Тройные розетки с заземлением и без заземления;
  • А также тройные розетки с защитным отключением, которая подразумевает замыкание проводов и выключение розетки, тогда как при установке обычной розетки попросту выбивает счетчик.

Конструктивные особенности тройных розеток, которые имеют один питающий провод, позволяют подключить до трех электроприборов одновременно. Независимо от модификации розетки, будь то наружная или внутренняя, в процессе их установки используют метод блочной сборки, так же называемый «наборные розетки». Этот метод подразумевает одновременную сборку и установку трех отдельных розеток. Чтобы обеспечить удобство и эстетичный внешний вид конструкции, специалисты предлагают объединить внешние рамки трех отдельных розеток, заменив их на одну общую рамку, которую необходимо приобрести отдельно. Покупая внешнюю рамку, необходимо подбирать ее таким образом, чтобы форма внутренней части лицевой панели соответствовала форме рамки.

Важно! Специалисты советуют приобретать розетки, характеризующиеся квадратной формой внутренней части лицевой панели, так как они являются более универсальной моделью.

Необходимо помнить, что производители выпускают рамки различных форм и расцветок. Более дорогостоящие моделей, то они продаются раздельно: в одной коробке находится внутренняя часть с контактами, а в другой - наружная часть вместе с рамкой и декоративной крышкой.

Тройная розетка фото

Установка тройной розетки: подготовительные мероприятия

Ремонт подразумевает не только штукатурку, окраску и оклейку стен обоями, но и другие задачи, решение которых также немаловажно. Согласно требованиям современного дизайна, установку электрических розеток необходимо осуществлять в соответствии с евро стандартами, подразумевающими их расположение на высоте 20-40 см от пола. Это обусловлено не только удобством, но и эстетической красотой, так как кабели электроприборов в этом случае не будут видны. Осуществляя электромонтажные работы, важно четко осознавать, что в случае неправильного подбора установочных изделий, таких как розетки и выключатели, может возникнуть пожар. Особую актуальность данный вопрос приобретает в случае установки тройной розетки. Это обусловлено тем, что любой элемент электрической сети рассчитан на определенный рабочий ток, и в случае несоответствия возникнет перегрузка электросети и, как следствие, перегрев и обгорание контактов.

Как правильно подобрать и установить тройную розетку? В первую очередь это зависит от типа проводки, которая может быть скрытой или наружной. Если вы планируете работать со скрытой проводкой, отнестись к работе надо более тщательно. В этом случае важно удостовериться в том, что она рассчитана на тройную нагрузку. В противном случае, может возникнуть перегрузка электросети, которая приведет к необходимости замены обгоревшего провода, что является чрезвычайно хлопотным занятием.

Прежде, чем осуществить подключение тройной розетки, необходимо разметить место ее установки. Если с одинарной розеткой все обстоит намного проще, то все составные элементы тройной розетки должны располагаться на одном уровне, так как малейшее отклонение их от единого уровня будет сильно «резать» глаза. Определив место установки тройной розетки, которая, в соответствии с евро стандартами, должна располагаться на уровне 25-40 см от пола, осуществляют ее разметку, которую лучше всего осуществлять с помощью толстого маркера. Если разметка для одинарной и двойной розетки не представляет сложностей и предполагает сверление одного отверстия в стене, то с тройной розеткой дела обстоят несколько сложнее. Для этого устанавливают строительный уровень и проводят горизонтальную линию, после чего размечают центры розеток с учетом расстояния между ними. Осуществляется это следующим образом: отмечают первый центр розетки и откладывают от него половину ширины накладки на подрозетник. Также это можно осуществить, приложив накладку к первому центру и отмерив второй вертикально расположенный центр, в соответствии с шириной накладки.

Важно! Чтобы при установке тройной розетки не возникало проблем с разводкой кабеля, специалисты советуют устанавливать ее там, где ранее была установлена одинарная розетка.

Если возникает необходимость прокладки проводки на новом месте, необходимо нанести на стену вертикальные и горизонтальные линии (они должны быть обязательно прямыми!), так как косые и криволинейные трассы в дальнейшем затруднят процесс поиска и устранения повреждения проводки.

Как установить подрозетник для тройной розетки?

Специалисты рекомендуют устанавливать тройную розетку в один подрозетник, который представляет собой блок с тремя гнездами, располагающимися на едином каркасе. Если в качестве тройной розетки вы используете три одиночных розетки, которые устанавливаете параллельным соединением, специалисты рекомендуют использовать одиночные подрозетники. В связи с тем, что установка одиночного блока из трех розеток аналогична установке одиночной розетки, далее будет рассмотрена установка трех розеток в одиночных подрозетниках.

Если вы планируете работать с кирпичными или бетонными стенами, перед тем, как приступить к работе, необходимо подготовить следующие материалы и инструменты:

  • Перфоратор;
  • Специализированная насадка, представляющая собой коронку диаметром 70 мм, оснащенную твердосплавными резцами;
  • Индикатор напряжения;
  • Фигурную и прямую отвертку;
  • Молоток;
  • Зубило;
  • Средний и узкий шпатели.

Перед тем, как установить тройную розетку, возьмите перфоратор, предназначенный для бетонной стены, или дрель для стены из кирпича и гипсокартона, а также коронку для подрозетников. Сверло необходимо прижать к отмеченным ранее центрам розеток и аккуратно начать сверлить отверстия до тех пор, пока коронка не упрется дном в стену. После этого ее вытаскивают и заканчивают сверление.

После того, как вы просверлили отверстия, возьмите подрозетник и на его задней части выдавите отверстия, количество которых соответствует количеству кабелей, которые в него входят. Для тройной розетки это количество составляет - 3 штуки, в связи с чем, необходимо выдавить три отверстия.

Важно! При работе с кирпичом и, особенно, с гипсокартоном, необходимо соблюдать меры предосторожности и работать аккуратно, так как эти материалы склонны крошиться.

Кроме того, важно помнить, что между тремя отверстиями для кабеля просверлить два отверстия для проводов. Для этих целей выберите диаметр сверла, соответствующий диаметру небольшой гофры, в которую вставляются провода. Специалисты рекомендуют использовать гофротрубу, однако зачастую от нее можно отказаться. Если вы устанавливаете розетку в гипсокартонной стене, кабель в гофротрубе необходимо кинуть по крепежному профилю.

Как осуществить разводку проводов в тройной розетке?

Провода необходимо подключать в соответствии с параллельной схемой, которая подразумевает, что к каждому проводу из щитка подключают по два провода, идущих от дополнительных жил, идущих на вторую и третью розетки. С помощью индикаторной отвертки необходимо определить фазу и ноль, после чего электричество в щитке необходимо отключить. Далее скручивают провода, при этом помня, что для осуществления надежной скрутки специалисты рекомендуют использовать специализированные контактные наконечники, которые необходимо вставить в зажимы розетки и прикрутить винтами. После осуществления первой скрутки провод кидают на вторую розетку и через отверстие в задней крышке заводят его подрозетник. Аналогичное действие необходимо произвести и с третьим отверстием. После того, как вы осуществили это, все три подрозетника подготовлены к установке.

Как закрепить подрозетник?

Подготовив смесь алебастра с водой, просверленные в стене отверстия обмазывают данной смесью и вставляют в них подрозетники. Специалисты рекомендуют делать смесь погуще, что позволит ускорить схватывание алебастра. Если вы видите, что подрозетники проваливаются, добавьте алебастра, а если выпирают, их пристукивают молотком.

Важно! Несмотря на то, что данное мероприятие кажется достаточно простым, к нему необходимо отнестись с должной аккуратностью и выставить все подрозетники на одном уровне, для чего необходимо использовать строительный уровень. Кроме того, важно следить за верхними винтами, которые должны располагаться в верхних точках розетки и удерживают их. После того, как вы установили подрозетник, необходимо оставить его до полного высыхания алебастра, которое займет 1-2 часа, и затем приступают к подключению розетки.

Схема тройной розетки


Как подключить тройную розетку?

Напомним, что мы осуществляем подключение тройной розетки в трех подрозетниках. В этом случае подключение осуществляют в соответствии с параллельной схемой. Важно знать, что существуют розетки, которые подключают последовательно через шлейф. Их не рекомендуется использовать для подключения сразу нескольких электроприборов, характеризующихся высоким энергопотреблением. В этом случае розетку подключают по схеме, прилагаемой к розетке. В случае с нашей розеткой, все провода необходимо подключить к ее зажимам и плотно прижимаем их клеммами и винтами в зависимости от типа розетки. Затем провода скручивают внутрь коробки, после чего устанавливают центральную часть розетки. Чтобы в процессе установки розетки поправить ее уровень, осуществив наживку шурупов, слегка пристукивайте корпус из металла для его выравнивания. После этого затяните винты. Установив центральную часть тройной розетки, осуществите монтаж декоративных накладок.

Можно сказать, что розетки установлены и готовы к использованию. Чтобы удостовериться в этом, необходимо проверить их работоспособность, включив автомат. Для первого включения розетки не рекомендуется использовать сложные электроприборы, отдав предпочтение настольной лампе.

Правила техники безопасности при установке тройной розетки

  • Перед тем, как приступить к осуществлению электромонтажных работ, обязательно отключите электричество, после чего убедитесь в том, что электрическая сеть разорвана;
  • В процессе работы необходимо использовать только специальные инструменты с изолированными ручками;
  • Если вам приходится работать с электрическим проводом большой длины, аккуратно его закладывайте в стену или обрежьте до необходимой длины;
  • В случае необходимости нарастить провод, его необходимо спаивать, а не делать скрутки;
  • Устанавливая розетку в поверхность стены, важно следить за плотностью ее установки и изоляцией;
  • Необходимо использовать оборудование и провода, рассчитанные на номинальную мощность и силу тока и предназначенные для электромонтажных работ.

Соблюдая эти нехитрые правила, вы сможете максимально безопасно и качественно произвести электромонтажные мероприятия, связанные с подключение электрических розеток.

Как подключить тройную розетку видео

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

  • Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
  • Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

Блог электриков>Четырехместная розетка этюд

18.06.2014 | Алексей Пичугин

На тематическом мероприятии SE, которое, увы и к своему большому сожалению, автор был вынужден покинут значительно ранее нежели планировалось, была в очередной раз представлена новинка, воу-воу, горячо, серии Этюд электроустановки Шнайдер Электрик и в одном экземпляре экспроприирована и унесена автором в недра редакции блогэлектрика.

То, что вам не скажут про подрозетники в магазине - какие выбрать Legrand или Schneider Electric?

Новинка это квадратная розетка о четырех постах.

Просто невероятно, но все кто видели этот, по просьбам трудящихся, долгоразрабатываемый продукт, если они, конечно, знакомы с попытками IEK продавать всякие розетки и выключатели, практически единогласно опознают новинку Этюда как розетку серии Брикс .

Впрочем, это только в первом приближении.

Более предметное знакомство, для чего достаточно даже просто взять розетку в руки, расставляет акценты так как и следовало бы.

Этюд конкурирует на рынке вовсе не с Брикс ом, нес турецко китайской продукцией, а с Legrand Quteo , ну и пожалуй, что белорусами.

Этюд в основе которого лежат механизмы LEXEL производится на заводе Потенциал из пластиков с демоническими названиями. Боюсь я не смогу произнести их названия, да и, признаться попросту опасаюсь это делать. Собственно, молодой белорусский специалист в смежной области, вот по этой ссылке, не только озвучил, но и продемонстрировал наглядно, в том числе и воздействие на неокрепший организм. 🙂

Итак, четырехместная розетка Этюд:

Достаточно тонкая, как минимум та, что в моем распоряжении, ну и на фото, без шторок и заземляющего контакта.

Розетка может крепиться винтами к установочной коробке для механизмов скрытой проводки, что чрезвычайно расширяет возможности применения, например, в панельных домах, когда розеток хочется больше, а бюджет недвусмысленно намекает, что не сейчас и не здесь.

А с такой розеткой можно 🙂

И, конечно же, для кабель-каналов тут все тоже заготовлено.

Розетка состоит из двух с половиной механизмов которые не только неразборные но и предварительно заряжены проводами.

Любой дом, такой как ремонт или строительные работы, невозможно представить практически без розеток. Рассмотрим основы их установки и подключения.

Прежде всего, отключите питание в комнате, где будут вставлены розетки.

После отсоединения необходимо дополнительно проверить факт отсутствия электричества. Затем подготовьте субподрядчиков и установите новые сокеты. Провода всегда должны быть доступны.

Установка нового сокета

Установка начинается с разборки кия — внешней оболочки изнутри.

Затем когти отрезали лишний провод. В нашем случае длина провода должна составлять не менее 10 сантиметров — этого достаточно для комфортной и максимально удобной установки. Кроме того, на каждом конце изоляция провода удаляется примерно на один сантиметр.

Зачистка провода:

Установка потребительских разъемов

Перед установкой укажите их количество и местоположение.

Условия установки напрямую зависят от местоположения потребителей электроэнергии, которые очень трудно перемещать — телевизор, холодильник, компьютер и другие. В таких местах обычно устанавливается блок от 2 до 5 электрических выходов, чтобы можно было подключить дополнительные электрические устройства. Это решение намного лучше, чем использование разных расширений и штепселей, которые имеют дополнительный разъем на выходе, что значительно сокращает срок службы сокета.

Блок параллельных соединений (с петлей):

Схема подключения разъема — с петлей

Также необходимо учитывать сокеты для временных устройств — зарядное устройство, утюг, портативный компьютер, пылесос, это оборудование, которое может перемещаться по дому или квартире.

Эти комнаты характеризуются высокой влажностью, что отрицательно сказывается на контактах розетки.

Тройной разъем: функции установки

В лучшем случае, в худшем случае, это станет бесполезным — вы можете быть ранены. Если вам все еще необходимо установить эту батарею в такой комнате, например, лучше использовать специальную защищенную электрическую розетку для котла.

Во влажных местах электрические розетки должны иметь степень защиты от IP 44.

Они расположены на расстоянии 0,3-0,8 м от земли в местах максимального доступа к потребителям и с возможностью их качественного обслуживания. Расстояние до электрических приборов не должно быть слишком большим, чтобы кабель мог свободно висеть, а не растягивать его.

Типы крепления

Способ крепления гнезда зависит от его конструкции, материала, на котором производится стена, и типа используемого кабеля.

Если он установлен в пластиковых коробках, часто используются розетки для наружной установки. Принадлежности прикрепляются посредством соединений на бетонной или кирпичной стене или с самонарезающими винтами на гипсокартоне.

Если проводка находится в скрытом типе, розетки другой формы прикреплены к специальной части стены, установленной в стене.

Присоединение держателя гнезда к монтажной коробке с помощью винтового соединения:

Последние элементы также различаются в разных конструкциях, которые зависят от материала, на котором основаны стены.

Если удлинитель выполнен из сухих стенок, то он делает отверстия в соответствии с размерами коробки, прикрепленной к гипсокартону специальными винтами. Затем соедините провода и поместите электрическую розетку в коробку.

Установка канавок в стене из гипсокартона

Розетка для настенного монтажа с более высокой мощностью, например, из кирпича или бетона, необходимо использовать специальную коронку сопел, которая несет кольцевую канавку в размере стенки помещения.

Затем удаляется только агент с помощью перфоратора или долота. Установленная ниша и коробка установлены. Монтажные и крепежные гнезда подобны методу перегородки гипсового типа.

Установка дополнительного нагревателя на твердой поверхности:

Расположение точек

Чтобы оптимизировать работу фена, электрической бритвы и стиральной машины, в ванной есть много гнезд.

В стандартной комнате вам нужно как минимум 4, а в коридоре достаточно одного или двух. Чтобы защитить человека от поражения электрическим током на линии электропередачи, необходимо установить устройство остаточного тока.

Опасность повреждения системы без УЗО :

Все подключения к клиентской группе должны выполняться медленно — долговечность, эффективность точек продаж и безопасность жителей дома или квартиры зависят от регулярности операции.

Подключение в соответствии с цветом проводов

Для удобства при работе с проводами они окрашиваются в цвета в стандартных цветах, чтобы определить их назначение.

Синий цвет используется для нейтрального провода, белый для фазы и желто-зеленый для пола.

Совместимость цветов:

Если вы хотите узнать, какой провод подключен к определенному терминалу, вы можете начать подключение.

Конец удаленного провода вставлен в гнездо и надежно закреплен винтом.

Когда вы подключаете все провода, гнездо устанавливается в стакан и прикрепляется специальными клипами.

Затем внешняя крышка находится сверху.

Установка внешней крышки:

Крышка расположена на внутренней стороне гнезда и плотно прикручена. В принципе, соединение завершено. По-прежнему необходимо проверить правильность выполненной работы.

Проверьте наличие продуктов питания:

Видео. Как правильно установить и подключить разъем?

403 Запрещено

Как подключить двойной разъем: установите двойной сокет в один контейнер

Тройные сокеты

Тройные сокеты позволяют подключаться к трем потребителям в одном месте. Эти разъемы имеют один силовой провод. В большинстве случаев внешний и внутренний разъемы используют метод связи или так называемый разъем. Этот метод состоит из того факта, что сборка состоит из трех или более отдельных точек продажи.

Внешние видимые элементы тройного гнезда

Для удобства и эстетического внешнего вида этой конструкции внешние рамки отдельных выходов заменяются одной общей (продаваемой отдельно) рамой.

Когда вы покупаете рамку, вы должны обратить внимание на пригодность формы внутренней части передней панели гнезда и формы рамы. Рекомендуется покупать розетки с квадратной внутренней частью пластиковой панели (на рисунке справа).

Они более универсальны в соответствии с опциями и инструкциями по установке. Хотя это вкус владельца (покупателя).

Эта рама с тройным креплением имеет четыре выхода для крышек гнезд, но углы углов не такие же, как для рамки с правой стороны.

Мы не должны забывать, что рамки доступны в различных формах и цветах.

Более дорогие разъемы и переключатели обычно продаются отдельно: в одной коробке внутренняя часть с контактами и в другой коробке внешняя декоративная крышка с рамой. Они производят наружные наружные части разных цветов и форм.

В случае внешних разъемов они специально разработаны (но не широко используются), которые могут частично укусить часть корпуса, а затем образуют тройную сборку красиво и тщательно.

Установочные элементы тройной розетки.

В дополнение к специальным внешним элементам для тройного сокета также используются монтажные коробки.

Эта часть находится в стене и обычно невидима для пользователей.

Кирпичные и бетонные кирпичные коробки

Композитные коробки имеют приливные или блокирующие, что обеспечивает точную и надежную сборку встроенной детали.

Коробки для полос

Для полых стен (облицовка, гипсокартон) также имеются трехместные монтажные коробки.

Все это относится к квадранту, пентхаусу и другим гнездам с несколькими гнездами.

Полые стеновые ящики могут использоваться в сплошных стенах (кирпичи …), вы можете одновременно снимать зажимы

Положение пробок (соединительные отверстия).

При установке и использовании трех или более разъемов обратите внимание на расположение штепсельных разъемов.

Рекомендуется, чтобы эти отверстия проходили вдоль или под углом к ​​гнезду (см. Ниже). Поперечное расположение (как показано на рисунке ниже) может затруднить прикрепление боковых вилок электрических устройств.

При использовании устройств — устройств для временного подключения нескольких потребителей к одному разъему необходимо быть очень осторожным.

С помощью этого метода подключения на контактах основной розетки имеется дополнительная механическая и электрическая нагрузка, что может вызвать аварийную ситуацию.

Основной причиной необычных событий является развязка контактов разъема. В случае плохого контакта разъемы и штекерные разъемы сильно нагреваются.

В то же время они окисляются и конденсируются, что приводит к еще большему ухудшению контактов и сильному нагреванию в последующих соединениях. В будущем сокет выгорит. Здесь не так много власти.

На рисунке показана растворенная удлинительная пробка, для которой был подключен фен с емкостью 1600 Вт.

Фен работал около 10 минут. И главная проблема заключалась в плохом подключении вилки в гнездо. Сначала вставьте вилку с толстыми заглушками и вставьте вилку с тонкими стержнями.

Более надежным в этом случае, на мой взгляд, является многоступенчатая розетка с разъемами разных стандартов (толщины), включенными в «собственные» отверстия.

Например, с левой стороны вставлены только заглушки с тонкими стержнями, справа — толстые (евровички).

Также обратите внимание на расположение соединительного провода внутри сборки.

В некоторых случаях он может находиться под разделительными клеммами на внутренней стороне гнезда. В этом случае изоляция провода разрушается возможным замыканием проводников.

Для подключения розеток желательно использовать монолитный провод с поперечным сечением до 2,5 мм квадрата (например, VVG-1 3×2,5). Толстые провода для подключения к источнику питания проблематичны — он просто не входит в терминальное отверстие терминала.

Провод 3х2,5 ВВГ-2, хотя поперечное сечение такое же, как и 3х2,5 ВВГ-1, но фактическая толщина проводника в ВВГ-2 обусловлена ​​большей разницей между отдельными проводами пучка.

Провод VVG 3×2,5 позволяет передавать мощность до 5 кВт при напряжении 220 В.

Что обычно означает общую допустимую мощность, которую ВИЭ дает для среднего дома, квартиры.

Типы тройных сокетов. Больше гнезд и сборок

Линейные блоки

Три блока

Временные (тройники) и стационарный интерьер

Установка тройных сокетов

Установка скрытых тройных сокетов в кирпичной стене.

Рассмотрим, например, завершение электромонтажных работ в недавно построенном здании со стенами.

Основные этапы установки тройных сокетов

  • Изучение электрической цепи
  • Маркировка расположения электрических точек (точек установки розеток и выключателей, распределительных коробок)
  • Штробление и прокладка проводов
  • Установка коробок для разъемов и выключателей
  • Установка электрических выходов, выключателей и других соединений.

Существует несколько вариантов прокладки кабелей

  • Штробление в нижней части стены — как на картинке.

    Эта опция выбрана из-за отсутствия пола, нетрудно будет установить трикотажные пластины.

  • Если пол, вы можете поместить провода в специальную базу со встроенными кабельными каналами.

    Этот метод также используется в жилых квартирах.

  • В отсутствие специального движения вы можете поместить штрихи ниже подающей пластины внизу стены, которую вы берете на некоторое время. (Также в ранее существовавших областях.) Внимание — не повредите провод, закрепив кронштейн!

Добавление нового сокета в уже оборудованный жилой район.

Под существующей (желательно низкой несущей) розеткой с острым ножом, снимите задний фон.

Мы расширили их на страницах. Мы превращаем машину в оплетку. То же самое относится к местоположению нового сокета. Поместите кабель во фланец и под основание. Мы привели к новому разъему. Мы зачукутуриваем штробу. Положите обои (после высыхания штукатурки). Сиденье видно только после рассказа о его наличии.

Установка внешних внешних (внешних) разъемов на стене.

Вы можете использовать готовые блоки

Вы можете использовать внешние сокеты удаленного доступа.

При установке внешних (штепсельных) разъемов обратите внимание на заднюю часть гнезда.

Установлены внешние заглушки с открытой задней частью, которые должны быть установлены с помощью специального патча.

Существуют также внешние разъемы с закрытой задней частью.

Этот разъем может быть прикреплен непосредственно к поверхности.

Создано: 19.08.2012 Последнее обновление: 23:13:12

Выключатели и розетки

Интерьер с ретро-проводкой будет выглядеть незавершённым, если не обратить внимание на ещё несколько важных аксессуаров: ретро-выключатели и ретро-розетки. Выключатели и розетки для открытой проводки Villaris – уникальное сочетание европейского дизайна первой половины XX века, качественных экологичных материалов и современных испанских механизмов.

Розетки с подрозетником

Особенность ретро-выключателей и ретро-розеток заключается в том, что большинство из них устанавливается поверх стен без специальных установочных коробок.

Это исключает необходимость высверливания отверстий под электроточку, а значит, ретро-выключатели и ретро-розетки в сочетании с ретро-проводкой позволяют прокладывать внутреннюю электрическую сеть уже после окончания отделочных работ.

Как установить и подключить розетку к существующей электропроводке


У вас возникла потребность в дополнительных розетках, а капитальный ремонт пока не планируется? Стоимость вызова профессионального электрика высока, а дешевым мастерам вы не доверяете и хотите решить проблему своими силами?

Перспектива страдать без жизненно необходимой электроточки ближайшие годы в ожидании ремонта совсем не привлекает, ведь верно? Но без должного опыта вам сложно сходу разобраться, как из одной розетки сделать две и с чего начинать?

Мы подскажем, как можно решить эту проблему самостоятельно, не прибегая к вызову электрика, — в статье приведены популярные способы установки дополнительной розетки от уже существующей. Рассмотрены необходимые для монтажа инструменты и соответствующие расходные материалы, что могут пригодиться в процессе электромонтажных работ.

Варианты монтажа дополнительной розетки сопровождаются наглядными фотографиями и содержательными видеорекомендациями.

Плюсы и минусы тройных розеток

Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.

Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.

Тройные розетки приобрели популярность, благодаря нескольким преимуществам:

  • Надежные и безопасные крепления.
  • Не требуется прокладывать дополнительные провода.
  • Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
  • Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
  • Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.

Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.

Среди недостатков можно отметить следующие:

  • Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
  • Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
  • Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.

Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.

Существующие способы подключения

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Блочная сборка подрозетников и розеток

Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.

Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.

Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.

Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

  • проведение электромонтажных работ;
  • процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

  • звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
  • шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

  • исчезает защита всех розеток группы;
  • при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Тройная розетка: подготовка к установке

Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.

Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.

Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.

По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.

Установка подрозетника

После выполнения разметки можно приступать к непосредственной установке тройного подрозетника. Данная операция выполняется в несколько этапов.

В самом начале в стенах высверливаются посадочные места или отверстия для монтажных коробок. Для этого потребуется перфоратор и специальная алмазная коронка по бетону. Коронки имеют разные размеры, что дает возможность сверлить отверстия под любые диаметры подрозетников. По окончании работ остатки материала стен убираются зубилом. Отверстия в гипсокартоне делаются другими типами насадок, при их отсутствии применяется канцелярский нож.

Питающему кабелю, подводимому к отверстию, требуется отдельная штроба. Ее толщина зависит от диаметра кабеля, наличия или отсутствия гофрированных трубок.

Тройной подрозетник в готовом отверстии следует надежно зафиксировать, чтобы в процессе эксплуатации розетки держались на своем месте. С этой целью на заднюю и боковые стенки монтажной коробки наносится алебастр или другая строительная смесь. Количество смеси нужно рассчитать, как можно точнее, иначе излишки будут выпирать наружу, а недостаток раствора не даст нужной фиксации.

Коробка с нанесенным раствором вставляется в отверстие и выравнивается по горизонтали. Блок нужно некоторое время удерживать в этом положении, пока не застынет раствор. При этом крепежные винты должны располагаться точно по горизонтали и по вертикали.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Лучшие умные разветвители питания 2021

Источник: Eve

Лучшее Умные удлинители Я больше 2021 г.

Если вы хотите добавить в свой дом некоторые аксессуары для умного дома, такие как лучшие лампочки HomeKit или лучшие камеры HomeKit, но пока не хотите все заменять, лучше всего подойдет умный удлинитель или умная розетка. ты можешь сделать. Эти интеллектуальные удлинители с поддержкой Wi-Fi дают вам возможность контролировать, контролировать и управлять всеми вашими устройствами в любое время и в любом месте.Большинство этих интеллектуальных удлинителей также имеют встроенную защиту от перенапряжения для обеспечения безопасности вас и ваших устройств. Если вы ищете лучший умный удлинитель, наша главная рекомендация - это устройство защиты от перенапряжения APC Smart Plug, поскольку оно сочетает в себе управление умным домом с легендарной защитой электропитания, которой славится этот бренд. Однако все остальные варианты в этом списке тоже великолепны.

Лучшее в целом: устройство защиты от перенапряжения APC Smart Plug

Источник: APC

Устройство защиты от скачков напряжения APC Smart Plug сочетает в себе современную электрическую защиту с удобством интеллектуального управления розеткой.APC серьезно относится к защите и подкрепляет свои устройства защиты от перенапряжения политикой защиты оборудования, которая возмещает клиентам любые убытки. Также предлагается пожизненная гарантия.

Хотя устройство защиты от перенапряжения APC Smart Plug совместимо только с Amazon Alexa для голосового управления, оно может работать как с iOS, так и с Android через приложение APC Home. Этот протектор включает в себя шесть розеток, три из которых являются интеллектуальными, а светодиоды индикатора состояния обеспечивают дополнительное спокойствие, когда дело доходит до защиты ваших устройств.

В довершение всего, устройство защиты от перенапряжения APC Smart Plug включает четыре порта USB, которые добавляют немного дополнительного удобства. Это помогает уменьшить количество громоздких зарядных блоков, которые могут у вас быть, что делает его идеальным под столом или тумбочкой.

Плюсов:

  • Всего шесть точек
  • Четыре порта USB
  • Политика защиты
  • Работает с iOS и Android через приложение

Минусы:

  • Всего три розетки
  • Громоздкая конструкция
  • Работает только с Alexa для голосового управления

Лучший результат

Устройство защиты от перенапряжения APC Smart Plug

Истинная защита от перенапряжения

Полоса

APC обеспечивает безопасность вашего снаряжения.Три умных розетки, три обычных розетки и четыре порта USB делают его отличным выбором.

Наилучшая совместимость: VOCOlinc Smart Power Strip

Источник: Vocolinc Интеллектуальный удлинитель

VOCOlinc - отличное решение для тех, кто ищет удлинитель, совместимый со всеми основными платформами умного дома. В дополнение к трем интеллектуальным розеткам, VOCOLinc Smart Power Strip включает два порта USB для подключения таких устройств, как ваш телефон или планшет.

Удлинитель питания также обеспечивает мониторинг энергии, чтобы помочь снизить ваши счета за электроэнергию, и не требует специального концентратора для сопряжения с существующими устройствами умного дома. Предложение VOCOLinc также обеспечивает защиту от перенапряжения для защиты ваших устройств от любых электрических проблем, которые могут возникнуть.

Плюсов:

  • Низкая стоимость
  • поддерживает HomeKit / Alexa / Google Assistant
  • Два порта USB
  • Не требует ступицы
  • Энергомониторинг

Минусы:

  • Всего три розетки
  • Нет управления розетками на устройстве
  • Нет данных о защите от перенапряжения

Наилучшая совместимость

Интеллектуальный удлинитель VOCOlinc

Совместимо

Удлинитель VOCOlinc очень хорош для своей цены.Три розетки и два порта USB делают его идеальным компаньоном у кровати.

Лучшее для HomeKit: Eve Energy Strip

Источник: Eve

Eve Energy Strip представляет собой элегантный современный взгляд на традиционный удлинитель. Алюминиевая серебристо-черная рамка с тремя выходами выделяет энергетическую полосу среди конкурентов, и это то, что вы, возможно, не захотите прятать под столом. Каждый из выходов Eve Energy Strip работает независимо друг от друга через приложение iOS Home, приложение Eve for HomeKit, Siri и с помощью физических кнопок на самом устройстве.

Продуманные штрихи, такие как широкие розетки под углом 90 градусов, оставляют в прошлом заботу об установке громоздких адаптеров. Мягкие светодиодные индикаторы не осветят ваше пространство ночью, а блокировка от детей предотвращает нежелательные случаи, когда розетка случайно отключается. Eve Energy Strip также можно настроить на случайное включение и выключение каждой розетки для имитации присутствия в вашем доме, даже когда вас нет дома.

Плюсов:

  • Каждая розетка работает независимо
  • Дизайн и качество сборки на высшем уровне
  • Обеспечивает защиту от перенапряжения, перенапряжения и сверхтока
  • Блокировка от детей

Минусы:

  • Дорого
  • Работает только с HomeKit
  • Доступно всего три розетки

Лучшее для HomeKit

Eve Energy Strip - тройная розетка с подключением

Красота и ум

Планка

Eve имеет алюминиевый каркас, который прослужит долгие годы.Сертифицированная защита гарантирует, что ваше снаряжение будет в безопасности.

Лучшее количество розеток: Kasa Kasa Smart HS300 Plug Power Strip и сетевой фильтр

Источник: TP-Link

Kasa Smart Wi-Fi Power Strip от TP-Link обеспечивает в общей сложности шесть интеллектуальных розеток и три порта USB, что позволяет ему обрабатывать столько устройств, сколько вы можете использовать. Каждой розеткой можно индивидуально управлять через Alexa или Google Assistant, через приложение TP-Link или даже нажав удобно расположенную кнопку.

Kasa Smart Wi-Fi Power Strip также включает в себя функции мониторинга и планирования питания, которые помогут снизить ваши расходы. Плоский штекер на конце удлинителя позволяет аккуратно разместить его за мебелью, и он соответствует традиционному дизайну удлинителя, что позволяет ему вписаться в ваше пространство, не крича умному устройству. К сожалению, между розетками остается небольшое пространство, что может затруднить подключение ваших устройств.

Плюсов:

  • Шесть умных розеток
  • Три порта USB
  • Не требуется ступица
  • Возможности планирования и контроля

Минусы:

  • Не работает с HomeKit
  • Короткий шнур длиной 3 фута
  • Небольшое пространство между розетками

Лучшее количество торговых точек

Kasa Smart HS300 Plug Power Strip и сетевой фильтр

Управляйте всем

На этой полосе есть шесть интеллектуальных розеток, обеспечивающих максимальный контроль.Защита от перенапряжения и мониторинг энергии делают его надежным выбором.

Лучшая цена: Linganzh Smart Power Strip

Источник: Amazon Smart Power Strip

Linganzh - это доступный вариант для тех, кто ищет только основы интеллектуального управления. Даже при более низкой стоимости эта полоса предлагает четыре выхода, которые работают независимо, а также базовую защиту от перенапряжения.

Возможность подключения

Wi-Fi позволяет настроить Linganzh Smart Power Strip за считанные минуты без необходимости в дополнительном концентраторе для умного дома.Разветвитель питания поддерживает Amazon Alexa и Google Assistant, что делает его умным и перспективным вариантом. Однако из-за того, что вы платите меньше, вам придется упустить порты USB.

Плюсов:

  • Низкая стоимость
  • Alexa, Google и IFTTT поддерживают
  • Подключение без концентратора

Минусы:

  • Нет портов USB
  • Плоская заглушка

Лучшее соотношение цены и качества

Умный удлинитель и сетевой фильтр Linganzh

Рентабельность

Этот недорогой удлинитель охватывает все основы.Защита от перенапряжения и четыре умных розетки делают его подходящим для большинства задач.

Лучший наружный удлинитель: Kasa Smart KP400 Outdoor Smart Plug от TP-Link, розетка Wi-Fi для умного дома

Источник: TP-Link

Kasa Smart KP400 Outdoor Smart Plug - один из лучших интеллектуальных удлинителей, которые можно использовать на открытом воздухе. Он небольшой и компактный, поэтому не будет выглядеть громоздко и неуместно вне дома. Он предоставляет вам две розетки для всех ваших наружных электронных потребностей, таких как рождественские или ландшафтные огни, плавательные насосы, динамики и любые другие устройства, которые вам нужно подключить.

Что делает его умным, так это то, что он подключается к вашей сети Wi-Fi на расстоянии до 300 футов, что более чем достаточно для большинства домашних хозяйств. На устройстве есть светодиодные индикаторы, указывающие, когда оно правильно подключено, и оно совместимо с Alexa и Google Home. Он также поддерживает группировку, поэтому, если у вас их несколько, вы можете организовать их по своему усмотрению прямо со своего смартфона. Kasa Smart KP400 также устойчив к атмосферным воздействиям с рейтингом IP64, поэтому он выдержит любые погодные условия, в которых вы находитесь.

Плюсов:

  • Открытый сертификат
  • поддерживает Alexa и Google Home
  • Обеспечивает две наружные смарт-розетки
  • Степень защиты от пыли и влаги IP64

Минусы:

  • Ограниченное пространство для устройств
  • Короткий шнур питания
  • Не поддерживает HomeKit

Лучший наружный удлинитель

Kasa Smart KP400 Outdoor Smart Plug от TP-Link, розетка Wi-Fi для умного дома

Для всего на открытом воздухе

Он достаточно мал, чтобы поместиться в любом месте снаружи, позволяя управлять двумя устройствами с полной атмосферостойкостью и голосовым управлением.

Подключайтесь к лучшим умным удлинителям

Умный удлинитель - это удобство и функциональность - все в одном удобном корпусе. Благодаря дополнительным функциям, таким как мониторинг энергии, также становится намного проще определить, какие устройства потребляют энергию, и управлять всем удаленно одним касанием или голосом. А защита от перенапряжения поставляется с лучшими умными удлинителями, что делает их еще более важным инструментом для дома.Хотя это лучшие в целом умные удлинители, у нас также есть одни из лучших удлинителей HomeKit, если вам нужна дополнительная интеграция с HomeKit.

Если вы ищете самый лучший интеллектуальный удлинитель с прочной и прочной конструкцией, обладающий интеллектуальными возможностями и защитой, вы просто не сможете превзойти APC Smart Plug Protector. Этот удлинитель включает политику защиты устройства APC и имеет такие мелочи, как удобные порты USB, которые выделяют его среди остальных. И хотя он совместим только с Amazon Alexa, вы все равно можете использовать приложение APC Home на своем iPhone для полного контроля.Тот факт, что он имеет в общей сложности шесть розеток, три из которых интеллектуальные, а также четыре порта USB, означает, что у вас есть масса гибкости.

кредитов - Команда, которая работала над этим руководством

Кристофер Клоуз большую часть времени пишет и мечтает обо всем, что касается HomeKit для iMore. Если вы хотите присоединиться к нему в его стремлении все автоматизировать, вы можете подписаться на него в Twitter по адресу @itschrisclose.

У Кристины Ромеро-Чан в доме множество гаджетов, поэтому она всегда ищет лучшие способы держать все в рабочем состоянии и готово к работе.Если вы хотите подписаться на нее по всем вопросам, связанным с Apple и технологиями, вы можете найти ее в Twitter под именем @christyxcore.

Мы можем получать комиссию за покупки, используя наши ссылки. Узнать больше.

Подключенный дом

Эти умные розетки работают с Siri и Apple HomeKit.

Если вы новичок в домашней автоматизации, умная розетка может стать хорошим первым шагом в построении вашего подключенного дома. Если вы сделали ставку на аксессуары с поддержкой HomeKit, вот наш выбор для идеальной умной розетки с поддержкой HomeKit для вашего дома.

Удлинители и разветвители питания

Обеспечьте питание всех ваших любимых устройств с помощью разветвителей питания, устройств защиты от перенапряжения и удлинителей от Ace Hardware. Найдите внутренние и внешние удлинители и разветвители питания для зарядки и защиты вашей электроники. Узнайте, чем отличаются устройства защиты от перенапряжения, удлинители и разветвители питания, чтобы принять лучшее решение для вас.

Устройства защиты от перенапряжения, удлинители и разветвители питания

Перед выбором нового удлинителя, устройства защиты от перенапряжения или удлинителя убедитесь, что вы выбрали правильное решение для безопасного включения устройств и размещения в том месте, где вы планируете используя их.Чтобы помочь вам сузить круг выбора, разберитесь в основных различиях между устройствами защиты от перенапряжения, удлинителями и удлинителями:

Что такое сетевые фильтры?

Хотя устройства защиты от перенапряжений и разветвители питания выглядят одинаково, не все фильтры обеспечивают защиту от перенапряжения. Сетевой фильтр предназначен для защиты важных устройств, таких как телевизоры, сотовые телефоны, ноутбуки и другое оборудование, от скачков напряжения, которые могут нанести значительный ущерб.

Как и удлинители, фильтры для защиты от перенапряжений подключаются к настенным розеткам и обеспечивают розетки для нескольких устройств.В отличие от удлинителей, розетки для защиты от перенапряжений также имеют особые характеристики, которые обеспечивают большую защиту, чем обычные удлинители или соединения настенных розеток.

Что такое удлинители?

Разветвители питания предназначены для распределения мощности на различные электрические устройства. По сути, это удлинители с несколькими розетками, которые позволяют быстро подключать несколько устройств одновременно. Многие модели оснащены переключателем включения / выключения, который упрощает включение всех подключенных устройств.

Удлинители для удлинителей могут быть предназначены для использования в помещении или на улице. Сетевые фильтры для дома могут быть идеальным выбором для таких устройств, как бытовая техника, аудио- и видеооборудование, освещение и электроинструменты. Наружные удлинители обычно предназначены для использования вне помещений в закрытых или частично закрытых помещениях, таких как палубы, патио, гаражи и беседки. Поскольку наружные удлинители не являются полностью водонепроницаемыми, их никогда не следует использовать на открытых пространствах вне помещений, где вода или влажность могут быть фактором.

Что такое удлинители

Хотя удлинители и удлинители похожи по конструкции и функциям, основные различия между ними заключаются в их назначении.Разветвители питания обычно состоят из нескольких электрических розеток с кабелем и электрической вилкой на конце. Разветвители питания для установки внутри и вне помещений предназначены для питания нескольких устройств в непосредственной близости друг от друга.

С другой стороны, внутренние и внешние удлинители имеют более длинные кабели, по крайней мере, с одной розеткой на одном конце и электрической вилкой на другом. Основная цель удлинителей - обеспечить доступ к источнику питания удаленного электрического устройства. Если вы выберете более длинный удлинитель, хорошая выдвижная катушка для удлинителя обеспечит самый быстрый и простой способ упорядочить и хранить удлинитель.

Внутренние удлинители обычно используются для электрических устройств, таких как лампы или небольшие бытовые приборы, в то время как удлинители для тяжелых условий эксплуатации могут быть более полезными для большей длины и более высоких требований к напряжению и силе тока. Удлинители повышенной прочности также могут обеспечить повышенную защиту от условий окружающей среды.

Магазин устройств защиты от перенапряжения, удлинителей и разветвителей питания

Найдите впечатляющий выбор устройств защиты от перенапряжения, удлинителей и разветвителей питания для внутреннего и наружного применения в Ace Hardware.У нас есть лучший ассортимент электрических шнуров и аксессуаров, чтобы ваши устройства были заряжены и готовы к работе.

BCS-139-T-S-HE - Гнездо для проходных розеток, шаг 0,100 дюйма

Во времена появления 3D-принтеров в мастерских, лабораториях или подвалах многих инженеров (и будущих инженеров) мы продолжаем искать способы более быстрого производства деталей. Вы можете спросить, как далеко мы далеки от наших 3D-печатных разъемов.Когда Samtec собирается заменить всю свою автоматику на ...

«Мне нужно больше. . . » Эта фраза может заканчиваться разными способами. Для Trekkies Джеймс Т. Кирк сказал бы Монтгомери Скотту «власть». Гордон Гекко и другие жители Уолл-стрита сказали бы «деньги» о «жадности». Пит «Маверик» Митчелл сказал бы «скорость». А как насчет инженеров? Вероятно, они ...

Январь 2021 года был для нас загруженным месяцем в Интернете.Мы выпустили несколько новых функций для корзины, добавили несколько интересных страниц с маркетинговым контентом для популярных продуктов, улучшили взаимодействие с пользователем на странице цен и сделали несколько обновлений для мобильных устройств. Вот главное обновление ...

В своей последней статье Дэйв Скопелитти объясняет все тонкости испытания разъемов на вибрацию. В частности, Дэйв обсуждает обоснование, методы и процедуры, используемые для проведения вибрационных испытаний в Samtec.Дэйв начинает с того, что говорит нам, что тестирование разъема на вибрацию является обычным делом ...

PCI Express® захватывает мир! Или, может быть, это просто так кажется. PCIe®, рожденный как PCI®, возник более 20 лет назад как простое соединение между контроллерами ЦП и ввода-вывода. Сегодня это один из трех интерфейсов (другие - Ethernet и DDRx), распространенных почти на всех вычислительных платформах...

3-слойные 10 розеток 4 порта USB Разъем для розетки сетевого питания Зарядная станция 110-250 В - покупайте по низким ценам на платформе электронной коммерции Joom

ПРИМЕЧАНИЕ. Этот товар поставляется с вилкой / адаптером для США, пожалуйста, подтвердите напряжение вашего площадь перед оформлением заказа. Описание Многофункциональная розетка для удлинителя поддерживает всемирное напряжение 110–250 В, которое может питать почти все ваши бытовые приборы. Розетка имеет 10 розеток переменного тока и 4 порта USB (5V / 2.1A), который позволяет одновременно заряжать телефон, планшет, ноутбук, камеру, лампу, бытовую технику и многое другое. Это также поможет сэкономить больше места и избежать путаницы с электрическими шнурами. Более того, 3 независимых переключателя управления позволяют вам свободно контролировать состояние включения или выключения для каждого уровня розеток, портативная подъемная ручка упрощает переноску, идеально подходит для домашнего офиса и путешествий. Особенность - Черный цвет - Материал: огнестойкий материал ABS. - Размер: около 39 х 14,5 х 14,5 см (ДхШхВ) - Диаметр постамента: 14.5 см - Электрический проводник: высококачественная фосфорная медь - Номинальный ток: 10А - Номинальное напряжение: 110 В ~ 250 В - Номинальная мощность: 2500 Вт - Номинальное напряжение USB: 5 В - Максимальный выход USB: 2,1 А - Кабель: 2 метра - Безопасность гарантирована. Максимальное напряжение до 2500Вт. С защитой от перенапряжения не нужно беспокоиться об опасности пожара. Огнестойкий материал ABS + PVC обеспечивает двойную безопасность. - Многоцелевой. Поддерживает номинальное напряжение 110-250 В, удлинитель может питать почти все ваши бытовые приборы. 10 стандартных 3-контактных заземленных розеток переменного тока и 4 порта USB (5 В / 2.1A) позволяет одновременно заряжать телефон, планшет, ноутбук, камеру, лампу, бытовую технику и многое другое. - Экономия места. Универсальный блок удлинителя для нескольких устройств. Выдвижной шнур питания длиной 2 метра может втягиваться в основание розетки. Сохраните больше места для вашей комнаты и избегайте путаницы с электрическими шнурами. - Вращающийся дизайн обеспечивает больше удобства для зарядки ваших устройств под разными углами. - С 3 независимыми выключателями для каждого уровня розеток. Переключатель ВКЛ / ВЫКЛ на каждом уровне может независимо управлять четырьмя соответствующими розетками на этом уровне со светодиодным индикатором.- Компактный и портативный. Верхняя ручка облегчает удержание и переноску. Удобен для дома, офиса и путешествий.

Тип продукта: Зарядные устройства для аккумуляторов

Электрическая тройная резиновая розетка с заглушками и черными пластинами Фотография, картинки, изображения и сток-фотография без роялти. Image 54527322.

электрическая тройная резиновая розетка с заглушками и черными пластинами Фотография, картинки, изображения и сток-фотография без роялти. Изображение 54527322.

Электрический тройной резиновый блок розеток с крышками и черной вилкой

S M L XL Редактировать

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всеобъемлющий

3008 x 2000 пикселей | 25.5 см x 16,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3008 x 2000 пикселей | 25,5 см x 16,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принять Обзор

Eve Energy Strip: поддержка HomeKit, безусловно, является плюсом, но этот сетевой фильтр по абсурдной цене

Не каждая сетевая розетка идеально подходит для встроенной или дополнительной интеллектуальной розетки. Если у вас есть множество оборудования - например, в развлекательном центре - сетевой фильтр с несколькими розетками почти всегда в порядке.Хорошая новость для поклонников умного дома заключается в том, что старомодный удлинитель, наконец, начал совершенствоваться, предлагая те же функции, которые вы найдете в более распространенных умных розетках с одной и двумя вилками.

Последней из них является Eve Energy Strip, которая сразу же заявляет о себе благодаря своему промышленному дизайну. Решительный отказ от современных антисептических продуктов для умного дома из пластика и алебастра, Eve Energy Strip - настоящая Звезда Смерти с алюминиевой рамой, украшенной черным и хромированным покрытием.

Первые плохие новости: как и Koogeek O1US, полоса Eve предлагает только три розетки, которые в моей книге едва ли можно квалифицировать как удлинитель. Koogeek предлагает три дополнительных (не умных) USB-выхода, но Eve даже не дает вам этого. (По общему признанию, USB-порты не так уж и полезны в развлекательном центре, но они, безусловно, полезны в сценарии настольного компьютера.)

Christopher Null / IDG

Eve размещает три кнопки физического питания на одном конце полосы для облегчения доступа.

Если вы хотите запитать полдюжины компонентов в шкафу для телевизора, Ева вам не подходит. Я бы посоветовал вам использовать две полоски Eve для выполнения работы, но на самом деле это не вариант: собственный трехконтактный разъем Eve установлен под углом 90 градусов по сравнению с кабелем длиной 6 футов; это означает, что вы не можете использовать его в верхней розетке двухконтактной розетки, не заблокировав нижнюю, хотя это делает соединение более безопасным. Eve также включает в себя три кнопки физического питания, каждая из которых подсвечена и отмечена точками, обозначающими соответствующий разъем, что дает вам возможность легко управлять каждой розеткой вручную.

Кристофер Нулл / IDG

Пока, по крайней мере, Eve Power Strip будет интересовать только заядлых фанатов Apple.

Eve Energy Strip подключается к вашей домашней сети через Wi-Fi и поддерживает HomeKit. Поддержка Android отсутствует вообще, поэтому, если вы еще не пользуетесь продуктами Apple, вам подойдет другой продукт. Наклейка HomeKit легко доступна на задней стороне устройства для использования при установке, и я смог установить приложение Eve и настроить удлинитель за пару минут.

Как и в большинстве приложений HomeKit, вы можете управлять любым другим устройством HomeKit через приложение Eve, и я обнаружил, что оно быстро заполняется всеми моими интеллектуальными устройствами при первом запуске.

Приложение в целом привлекательное, и оно предлагает огромную глубину, позволяя вам назвать и назначить уникальный значок для каждого разъема. Как только вы это сделаете, вы можете сразу же сказать Siri, например, «Включите вентилятор», без какой-либо дополнительной настройки. С другой стороны, поклонникам Amazon Alexa и Google Assistant не повезло.Дополнительные функции включают интуитивно понятную систему планирования и интегрированный мониторинг энергопотребления, но это преимущество подрывается тем фактом, что и то, и другое предназначено для всей полосы, а не для ее отдельных розеток.

Приложение требует незначительной отладки. Он не может распознать, включена розетка или выключена, например, при изменении расписания. Кроме того, после первоначальной установки предупреждение в приложении предлагало мне посетить меню настроек, но когда я это сделал, я не смог найти дополнительной информации о том, в чем проблема.Покопавшись в подменю, я, наконец, наткнулся на причину предупреждения: необходимо обновление прошивки.

Кристофер Нулл / IDG

Конструкция вилки Eve Energy Strip означает, что вы не сможете подключить более одного к одной дуплексной розетке.

А теперь действительно плохие новости: Eve Energy Strip стоит колоссальные 100 долларов. Это огромное число, которое в три или четыре раза превышает цену обычного удлинителя с поддержкой Wi-Fi (который обычно предлагает четыре порта плюс USB-разъемы), и на 30 долларов больше, чем наш лучший выбор в этой категории - Kasa Smart от TP-Link. Wi-Fi Power Strip - который предлагает шесть умных розеток , которые можно планировать независимо (но не поддерживает HomeKit).

Я не могу найти на рынке другого интеллектуального устройства защиты от перенапряжения, которое хотя бы близко к цене Eve. Хотя полоса Eve в целом работает нормально, она никоим образом не поднимает планку. Чтобы оправдать такую ​​стоимость, необходимы серьезные обновления.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Лучшее соотношение цены и качества с тройной розеткой и зарядным устройством USB - Отличные предложения на тройную розетку и зарядное устройство USB от глобальных продавцов тройных розеток и зарядных устройств USB

Отличные новости !!! Вы попали в нужное место для тройной розетки и зарядного устройства USB. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя тройная розетка и зарядное устройство USB в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили тройную розетку и зарядное устройство USB на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в тройной розетке и USB-зарядном устройстве и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести зарядное устройство с тройным разъемом и usb по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
