Толщина теплого водяного пола под плитку: Теплый пол под плитку водяной: устройство и укладка

Следующим этапом становится непосредственный монтаж контура, один конец которого закрепляется в коллекторе, а второй помещается по необходимой схеме, а после чего подводится к коллектору и подключается к обратному трубопроводу. После того, как все этапы пройдены, необходимо проверить всю систему на герметичность, а также ее работоспособность, предварительно выполнив опрессовку системы. Вы должны заполнить всю систему водой и оставить на сутки ее под рабочим давлением. Принято считать, что если на следующие сутки давление в системе не поменялось, то она считается полностью работоспособной.

Предпоследним этапом является заливка цементным раствором. Теплый пол под плитку, водяной трубопровод, которого проходит по всему помещению и нагревает весь контур системы, толщиной должен составлять не более 7 см. Рекомендуется использовать в растворе бетон не ниже марки М300. Самое главное – это то, что при заливке вся система должна быть в рабочем состоянии под давлением.

Последним этапом становится непосредственная укладка плитки. Обязательно необходимо дождаться окончательного высыхания бетонного раствора и, только после этого, укладывается плитка. Полное затвердевание проходит по истечению одного месяца. После вы можете наносить на готовый теплый пол клеящий раствор и далее класть плитку.

Стоит помнить, что плитка на теплый водяной пол укладывается так же, как и без использования теплых полов, то есть, также необходимо проверить еще раз уровень пола, а также отчистить основание от лишнего мусора и неровностей.

Стяжка для теплого водяного пола: какова минимальная толщина

Чтобы получить действительно эффективную систему внутрипольного отопления, необходимо решить ряд обязательных задач. Одной из них является правильно устроенная стяжка для теплого пола. При нарушении правил ее формирования может наблюдаться как неэффективная работа отопительной системы, так и разрушение покрытия, аварии, протечки, а также другие неприятности.

Содержание

1. Немного о проблематике
2. О минимальных показателях
3. Особенности работы с толстыми покрытиями
4. Как работать по ровному основанию
5. Как укладывается покрытие на основание с биением высот
6. Работа с наливными полами

Немного о проблематике

Задача прокладки водяного теплого пола в покрытие решается с учетом нескольких критериев.

1. Трубки, уложенные в стяжку, должны равномерно распределять тепло.
2. Стяжки над водяным теплым полом проектируются так, чтобы не оказывать чрезмерного давления, не превышать показатели усилий на разрыв, допустимые для трубок.
3. Высота стяжки над трубками и общей структуры покрытия не должна сильно поднимать уровень пола в помещении, влияя на технические характеристики дома или квартиры.
4. Стяжка для водяного теплого пола должна иметь массу, не превышающую допустимые показатели нагрузок на междуэтажные конструкции.

Уже по изложенным критериям становится понятно, что единых правил создания внутрипольного отопления – не существует. Есть принятые нормы СНиП, касающиеся рекомендуемой высоты слоя раствора над трубками структуры циркуляции. Данный стандарт принят, прежде всего, из учета, что минимальная толщина стяжки для водяного теплого пола позволит предохранить систему от повреждения и рассеивать достаточное количество тепла.

Если система отопления в квартире или доме сделана без следования рекомендациям, принятым в отрасли – могут наблюдаться следующие неприятные последствия:

• трещины покрытия, вызванные чрезмерной толщиной слоя бетона или иного раствора для стяжки при его температурном расширении;
• низкая отдача тепла, наблюдаемая при создании пола своими руками с большой толщиной слоя раствора над трубками;
• аварии системы и быстрое разрушение напольного покрытия в тех вариантах, где минимальная толщина стяжки для водяного теплого пола делалась по плохому основанию;
• протечки, вызванные разрушением трубок, когда стяжка для теплого водяного пола имеет большую толщину и одновременно – в ней не сделаны демпфирующие швы.

Чтобы избавиться от множества неожиданных проблем, стоит следовать сложившимся в сегменте организации внутрипольных систем отопления нормам и стандартам.

О минимальных показателях

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

• гидроизоляция;
• слой утеплителя;
• термоизолятор, необходимый в структуре отопления;
• подложка для удобной прокладки трассы контура;
• основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Видео: рекомендуемая толщина стяжки для теплого водяного пола.

В домах, где качество основания не отличается оптимальными показателями, может возникнуть необходимость чернового выравнивания поверхности. Для этого отдельно заливают нижний черновой слой. При этом общая толщина напольного покрытия растет, как и его масса. В домах с железобетонными перекрытиями редко возникают проблемы с массой. Однако рекомендуется при изготовлении стяжки над водяным теплым полом применять легкие технологии или наливные самовыравнивающиеся составы.

Особенности работы с толстыми покрытиями

Рассматривая, какая толщина стяжки для теплого водяного пола приемлема в том или ином случае, необходимо учитывать несколько особенностей. При обустройстве покрытий с толщиной больше 100 мм, во избежание проблем с нарушением целостности или аварий системы отопления, потребуется придерживаться ряда правил.

1. Если стяжки над водяным теплым полом больше рекомендуемых 20-25 мм, следует армировать покрытие. Для этого применяется стандартная сетка из проволоки 4-4.5 мм, прокладываемая совместно с трубками системы.
2. Необходимо обязательно использовать демпферную ленту. Она прокладывается по периметру помещения, где делается стяжка пола.

Если площадь комнаты, где располагается стяжка для водяного теплого пола толщиной более 7 см, превышает 16 кв.м, необходимо делать дополнительные демпферные швы. Они прорезаются болгаркой на глубину в 10-15 мм.

При необходимости обустройства демпфирующих швов – в прорези покрытия вставляют специальные пластиковые профили. Без применения этих деталей возможно заполнение пустот клеевыми составами при укладке плитки или линолеума, что сведет к нулю результативность мер, предпринятых для сохранения целостности слоя бетона.

Как работать по ровному основанию

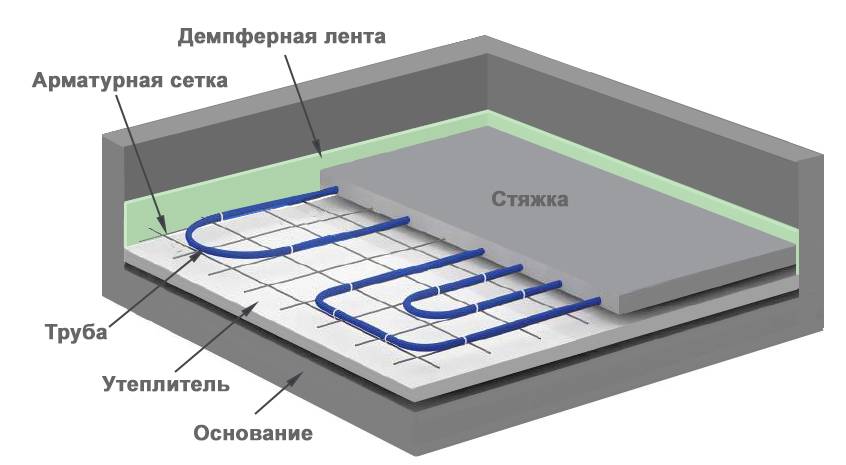

Стяжка для теплого водяного пола по ровному междуэтажному перекрытию укладывается достаточно просто. Необходимо выполнить следующие этапы работ:

1. Прошпаклевать стены на высоту 100-150 мм.
2. Разместить гидроизолятор. Это может быть полимерная пленка или рулонные материалы. Полосы укладывается с нахлестом, с заходом на стены на 10-15 см.
3. Уложить утеплитель. Хорошие результаты показывает пенополистирол, минеральная вата – толщина матов достаточно мала.
4. По утеплителю настилается фольгированный термоизолятор.
5. Размещается подложка для трубок системы отопления.
6. Укладывается трасса, при необходимости – армирующая структура из проволоки, когда толщина стяжки водяного теплого пола по плану будет иметь значительный показатель.
7. Монтируются маяки с расчетом того, что слой раствора по водяному полу будет около 20-25 мм.
8. Укладывается демпфирующая лента по периметру помещения.

После проведенных работ при помощи цементно-песчаной смеси или сходных по характеристикам готовых строительных составов укладывается основной слой пола. Раствор разглаживается и высушивается согласно стандартным правилам.

Как укладывается покрытие на основание с биением высот

Если междуэтажные плиты образуют неровное основание со значительными бросками высоты или разницей уровня по всей площади, имеет смысл сформировать нижний нивелирующий слой. При этом общее влияние на высоту пола увеличится – к показателю толщины, который имеет стяжка на теплый водяной пол, добавится высота выравнивающего покрытия.

Нивелировать перепады высот можно самыми разными составами. Хорошие результаты показывают легкие строительные смеси или растворы с применением перлита и керамзита. Можно работать цементно-песчаными составами, если позволяет допустимая нагрузка на перекрытие. Быстро делается стяжка под теплый водяной пол, созданная с применением наливных самовыравнивающихся смесей на цементной основе.

Рассматривать, какая стяжка лучше для теплого водяного пола, стоит по допустимой массе покрытия. Стандартные растворы и рецептуры с большим содержанием влаги тяжелые, полусухие – пористые и гораздо легче. Безводные – потребуют специальных техник создания, увеличения расходов на внешнее покрытие (гипсоволоконная плита, фанера), отсыпку слоя большой толщины.

Безводный тип покрытий может выступать безальтернативным в домах с деревянными междуэтажными перекрытиями. В строениях данного класса состав стяжки для водяного теплого пола безжидкостной технологии позволит обеспечить минимальную массу и нагрузку.

Работа с наливными полами

Согласно нормам СНиП, показатель толщины укладки раствора над трубками структуры отопления должна составлять 20-25 мм. Но это требование может не соблюдаться, если применяются современные наливные полы в качестве внешнего слоя системы.

СНиП устанавливает нормы толщины, исходя из утверждения, что меньший слой покрытия с характеристиками цементно-песчаной смеси при нагрузке быстро выкрошится и разрушится. Полимерные самовыравнивающие составы гораздо прочнее. Высота стяжки для наливных смесей может быть уменьшена. Рекомендуется формировать минимальный слой в 5 мм над отопительной структурой.

Также, наливные смеси эпоксидной, акриловой, метилметакрилатной группы позволят сразу решить ряд задач, например, выведения поверхности на нулевой уровень. Наносить состав рекомендуется на покрытие теплого пола бетонного класса, сделанное из расчета минимальной толщины.

Лучшие результаты наблюдаются, если основное покрытие формируется из самовыравнивающихся наливных полов с цементной основой. В этом случае лидер по качеству в роли финиширующего покрытия – метилметакрилатные составы. При нанесении на бетон они формируют максимально прочную поверхность, проникая глубоко в основание и образуя полимербетон.

Стоит отметить одно. При множестве вариантов создания стяжек теплого пола, наливные полы приобретают все большую популярность. Смеси для выравнивания на основе цемента достаточно дешевы, быстрее сохнут, чем классические стяжки, при покрытии полимерным составом – служат невероятно долго. И при этом общая толщина стяжки не несет опасности превышения нагрузки на разрыв для трубок, значительно снижается вероятность возникновения других неприятностей.

Каким образом лучистое отопление пола может увеличить высоту пола?

Толщина различных компонентов системы лучистого обогрева пола, таких как бетонная плита, изоляция и материал пола, играет решающую роль в общей производительности и эффективности системы.

Вопросы об электрических лучистых полах…

Пожалуйста, включите JavaScript

Правильная толщина обеспечивает эффективную передачу тепла, снижает потери тепла в окружающую среду и поддерживает желаемая температура в помещении при минимальном потреблении энергии.

Кроме того, необходимая толщина необходима для структурной стабильности и совместимости с выбранными напольными материалами.

Важно учитывать влияние дополнительной толщины на общую высоту пола, поскольку это может повлиять на дверные зазоры, переходы между комнатами и требования к доступности.

В проектах реконструкции, где регулировка высоты пола может быть ограничена, важно выбирать низкопрофильные системы, соответствующие ограничениям по толщине.

В новостройках заблаговременное планирование требуемой толщины обеспечивает бесшовную интеграцию системы лучистого обогрева пола в конструкцию здания.

Поднимет ли пол с подогревом пол?

Электрические системы лучистого обогрева пола часто включают использование нагревательных кабелей или матов, встроенных в материал пола. Эти кабели или маты обычно тонкие, толщиной от 1/8 дюйма до 1/4 дюйма.

Тем не менее, установка электрических систем может повлиять на общую высоту пола из-за дополнительных слоев, необходимых для изоляции и выравнивания.

Во-первых, под нагревательными элементами обычно укладывают изоляционный слой, чтобы предотвратить потерю тепла вниз и направить тепло вверх в помещение.

Толщина этого слоя может варьироваться в зависимости от типа используемого изоляционного материала. Во-вторых, поверх нагревательных кабелей или матов наносится выравнивающая смесь или тонкодисперсный раствор, чтобы обеспечить гладкую и ровную поверхность напольного материала.

Этот слой обычно добавляет еще от 1/4 дюйма до 1/2 дюйма к общей высоте пола.

Суммарная толщина этих слоев вместе с нагревательными кабелями или матами способствует увеличению высоты пола при установке системы электрического лучистого обогрева пола.

Водяные системы лучистого обогрева пола используют сеть труб, обычно сделанных из PEX или других гибких материалов, для циркуляции теплой воды через пол.

Трубы встраиваются в бетонную плиту или слой гипсобетона, который действует как тепловая масса, равномерно распределяя тепло по поверхности пола.

Толщина бетонной плиты или гипсового слоя напрямую влияет на общую высоту пола.

Стандартная толщина бетонной плиты для водяного теплого пола составляет от 4 дюймов до 6 дюймов, в зависимости от конструктивных требований и потребности в изоляции.

Эта толщина плиты должна соответствовать трубам, которые обычно имеют диаметр около 1/2 дюйма, и обеспечивать достаточное покрытие для обеспечения надлежащего распределения тепла.

Кроме того, под плиту часто укладывают изоляционный материал, чтобы уменьшить потери тепла, увеличивая толщину перекрытия.

Гипсобетон, напротив, является более легкой альтернативой, которую можно заливать толщиной от 1-1/2 дюйма до 2 дюймов, что делает его более подходящим вариантом для проектов реконструкции или зданий со строгими ограничениями по высоте пола.

Однако на общую высоту пола по-прежнему будет влиять толщина гипсового слоя, изоляции и напольного покрытия.

Толщина бетонной плиты для лучистого напольного отопления

При установке водяной системы лучистого напольного отопления бетонная плита обычно используется для покрытия труб и обеспечения теплопроводной поверхности для равномерного распределения тепла. Стандартная толщина бетонной плиты с теплым полом составляет от 4 до 6 дюймов.

Такая толщина необходима для размещения трубок, диаметр которых обычно составляет около 1/2 дюйма, и для обеспечения достаточного бетонного покрытия, обеспечивающего эффективное распределение тепла и стабильность конструкции.

Кроме того, бетонная плита должна соответствовать требованиям несущей способности здания, что может повлиять на требуемую толщину.

Рекомендации по теплоизоляции

Надлежащая теплоизоляция имеет решающее значение для эффективности системы лучистого обогрева пола, поскольку она предотвращает потери тепла и направляет тепло вверх в жилое помещение.

Изоляция обычно укладывается под бетонную плиту и должна иметь высокое значение теплопроводности, чтобы свести к минимуму потери тепла.

Обычные изоляционные материалы включают экструдированный полистирол (XPS), пенополистирол (EPS) или жесткие пенопластовые плиты толщиной от 1 до 2 дюймов, в зависимости от желаемого коэффициента теплопередачи и конкретных требований проекта.

В некоторых случаях между трубой и бетонной плитой может быть помещен дополнительный слой изоляции для дальнейшего повышения энергоэффективности.

Этот слой, часто называемый «термическим разделением», помогает уменьшить передачу тепла между бетонной плитой и землей или черным полом под ним. Толщина этого изоляционного слоя также повлияет на общую высоту пола.

Воздействие на высоту пола

Суммарная толщина бетонной плиты, изоляционных слоев и материала пола будет определять общую высоту пола в водяной системе лучистого напольного отопления.

Стандартная бетонная плита толщиной от 4 до 6 дюймов, а также изоляция толщиной от 1 до 2 дюймов и выбранный материал для пола могут значительно увеличить высоту пола.

Эта дополнительная высота может повлиять на дверные зазоры, переходы между комнатами и требования доступности.

В проектах реконструкции или в зданиях со строгими ограничениями по высоте пола можно рассмотреть альтернативные решения, такие как гипсобетон или низкопрофильные гидравлические системы.

Гипсобетон, например, можно заливать толщиной от 1-1/2 дюйма до 2 дюймов, уменьшая общую высоту пола, но при этом обеспечивая теплопроводную поверхность для системы лучистого отопления.

Толщина деревянного пола для лучистого тепла

Идеальная толщина древесины

При установке системы лучистого обогрева пола под деревянным полом важно учитывать толщину деревянного материала. Идеальная толщина древесины для лучистого тепла обеспечит эффективную теплопередачу при сохранении стабильности и целостности пола.

Как правило, деревянные полы толщиной от 3/8 дюйма до 5/8 дюйма подходят для использования в системах лучистого отопления.

Более толстые древесные материалы могут препятствовать теплопередаче, что приводит к снижению эффективности и неравномерному распределению тепла.

С другой стороны, слишком тонкий деревянный пол может не обеспечивать достаточную структурную поддержку и может деформироваться или повреждаться под воздействием тепла, выделяемого излучающей системой.

Полы из паркетной доски часто рекомендуются для использования в системах лучистого отопления, так как они более стабильны в размерах, чем твердая древесина, и могут лучше выдерживать изменения температуры и влажности, связанные с лучистым теплом.

Инженерная древесина обычно имеет толщину от 3/8 дюйма до 5/8 дюйма, что делает ее идеальным выбором для установки лучистого теплого пола.

Теплопроводность различных пород древесины

Теплопроводность деревянных напольных покрытий играет решающую роль в эффективности и производительности системы лучистого обогрева пола. Различные породы древесины имеют разные свойства теплопроводности, что может повлиять на скорость передачи тепла через пол.

Породы древесины с более высокой теплопроводностью, такие как дуб, клен и ясень, лучше подходят для использования в системах лучистого отопления, поскольку они обеспечивают более эффективную теплопередачу.

Эти породы дерева быстрее нагреваются и более равномерно распределяют тепло по поверхности пола.

И наоборот, породы дерева с более низкой теплопроводностью, такие как сосна, пихта или вишня, могут препятствовать теплопередаче и снижать эффективность системы.

В дополнение к типу древесины на его теплопроводность может влиять отделка, нанесенная на деревянный пол.

Некоторые покрытия, такие как полиуретан на масляной основе или воск, могут действовать как изоляторы и снижать эффективность системы лучистого отопления. Крайне важно выбрать покрытие, совместимое с лучистым теплом и не препятствующее теплопередаче.

Некоторые размеры для наращивания

1. Сетка ThermoSphere для наращивания бетонного основания:
   • Плитка: обычно толщиной 6–10 мм
   • Клей для плитки: обычно толщиной 3–6 мм
   • Сетка: обычно толщиной 4 мм
   • Изоляционная плита без покрытия: толщина обычно 6–12 мм
   • Клей для плитки: толщина обычно 3–6 мм
   • Бетонное основание: толщина варьируется
   • Высота: 17 мм (исключая основание, слой 1 и 2)
2. Термо Сборка сферической мембраны для бетонного основания:
   • Плитка: обычно толщиной 6–10 мм
   • Клей для плитки: обычно толщиной 3–6 мм
   • Мембрана: обычно толщиной 3,5–5 мм
   • Клей для плитки: обычно толщиной 3–6 мм
   • Изоляционная плита без покрытия: толщина обычно 6–12 мм
   • Клей для плитки: толщина обычно 3–6 мм
   • Бетонное основание: толщина варьируется
   • Высота: 21 мм (исключая основание, слой 1 и 2)
3. Термо Сфера из фольги
   • Инженерная древесина: обычно толщиной 14–22 мм
   • Амортизирующее покрытие: обычно толщиной 2–4 мм
   • Фольга: обычно толщиной 0,5–1 мм
   • Амортизирующая подложка: обычно толщиной 3–5 мм
   • Изоляционная плита без покрытия: обычно толщиной 6–12 мм
   • Бетонное основание: толщина варьируется
   • Высота: 20,5 мм (исключая основание и слой 1)
9011 7 Конструкция кабеля стяжки для бетонного основания:
• Плитка: обычно толщиной 6-10 мм
• Клей для плитки: обычно толщиной 3-6 мм
• Стяжка: толщина варьируется в зависимости от системы, обычно 50-100 мм
• Трос стяжки: обычно толщиной 7–10 мм
• Изоляция с фольгированным покрытием: обычно толщиной 25–50 мм
• Бетонное основание: толщина варьируется
• Высота: 100–150 мм в зависимости от потока стяжки и слоев изоляции (кроме основания, слой 1) и 2)

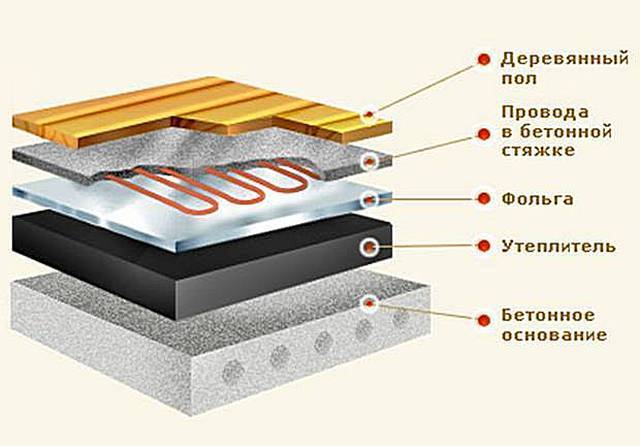

Измерения для наращивания, перечисленные для электрических полов с подогревом на деревянном основании:

1. Наращивание сетки ThermoSphere для деревянного основания:
   • Плитка: обычно толщиной 6-10 мм
   • Клей для плитки: обычно толщиной 3–6 мм
   • Сетка: обычно толщиной 4 мм
   • Изоляционная плита с покрытием: обычно толщиной 6–12 мм
   • Деревянная основа: обычно толщиной 18–22 мм
   • Высота: 14 мм (исключая основание, слой 1) и 2)
2. Мембрана ThermoSphere для наращивания деревянной подложки:
   • Плитка: обычно толщиной 6–10 мм
   • Клей для плитки: обычно толщиной 3–6 мм
   • Мембрана: обычно толщиной 3,5–5 мм
   • Клей для плитки: обычно толщиной 3–6 мм
   • Изоляционная плита с покрытием: обычно толщиной 6–12 мм
   • Деревянная основа: обычно толщиной 18–22 мм
   • Высота: 19 мм (исключая основание, слой 1 и 2)
9 0117 Фольга ThermoSphere для наращивания деревянного основания для деревянного пола:
• Деревянная конструкция: обычно толщиной 14–22 мм
• Амортизирующее покрытие: обычно толщиной 2–4 мм
• Фольга: обычно толщиной 0,5–1 мм
• Амортизирующая подложка: обычно толщиной 3–5 мм
• Деревянная основа: обычно толщиной 18–22 мм
• Высота: 10 мм (исключая основу и слой 1)

Гипсобетон в лучистых полах с подогревом 9 0021

Этапы установки и строительства

Гипсобетон является популярным выбором для систем лучистого обогрева полов благодаря его превосходной теплопроводности, легкому весу и простоте установки. Процесс установки обычно происходит после высыхания здания, установки окон и крыши, а также после установки излучающих тепловых трубок, что обычно следует за сантехническими и электрическими работами. Гипсобетон также может быть установлен после гипсокартона, но местные строительные нормы и требования инспекции могут диктовать этапы строительства.

Стандартная толщина для систем лучистого обогрева

Для систем лучистого обогрева пола гипсобетон обычно заливают толщиной 3/4 дюйма над верхней частью труб лучистого тепла. Поскольку промышленным стандартом для излучающих тепловых трубок является труба PEX диаметром 5/8 дюйма (с внешним диаметром примерно 3/4 дюйма), наиболее типичным является общий гипсобетонный верх 1-1/2 дюйма. Такая толщина обеспечивает достаточное покрытие трубы и эффективное распределение тепла по поверхности пола.

Вес и совместимость с напольными покрытиями

Гипсобетон легче традиционного бетона, его вес составляет от 13 до 15 фунтов на квадратный фут при толщине 1-1/2 дюйма. Это делает его подходящим выбором для проектов, где важны ограничения по весу. Гипсобетон также совместим практически с любым напольным покрытием, представленным на рынке, включая плитку, ковролин, винил, ламинат и твердую древесину. Плитку можно укладывать непосредственно на гипсобетон с помощью растворителя, раствора или мастики, что делает ее универсальным вариантом для различных укладок напольных покрытий.

D. Устойчивость к повреждениям водой и плесени

Хотя гипсобетон предназначен для внутренних работ и не должен подвергаться чрезмерному воздействию влаги, он продемонстрировал устойчивость к повреждению водой. Независимые испытания показали, что гипсобетон после насыщения водой и полного высыхания не теряет своей прочности на сжатие. Гипсобетон можно укладывать в душевые поддоны, когда на поверхность нанесена водонепроницаемая мембрана.

Гипсобетон не поддерживает рост плесени, что делает его подходящим вариантом для внутренних помещений, где влажность и влажность могут быть проблемой. Кроме того, гипсобетон является экологически чистым материалом, который не выделяет летучих органических соединений (ЛОС), что делает его безопасным выбором как для жилых, так и для коммерческих установок.

Изоляционные материалы и их толщина

Изоляция играет решающую роль в производительности и эффективности системы лучистого обогрева пола. Под системой лучистого тепла можно использовать различные изоляционные материалы , а их толщина зависит от типа материала и конкретных требований проекта.

Некоторые распространенные изоляционные материалы, используемые в установках лучистого теплого пола, включают:

1. Пенопластовая плита из экструдированного полистирола (XPS): Пенопласт XPS, обычно доступный толщиной от 1/2 дюйма до 2 дюймов, обеспечивает превосходную термостойкость и защиту от влаги . Это популярный выбор для изоляции систем лучистого обогрева пола из-за его высокой прочности на сжатие и долговечности.
2. Пенопластовая плита (EPS): Пенополистироловая плита представляет собой более экономичный вариант по сравнению с пенопластовой плитой XPS с толщиной от 1/2 дюйма до 2 дюймов. Он имеет более низкое тепловое сопротивление, чем XPS, но по-прежнему обеспечивает достаточную изоляцию для большинства применений лучистого теплого пола.
3. Вспененная плита из полиизоцианурата (PIR): Вспененная плита PIR представляет собой еще один вариант изоляции, обеспечивающий высокую термостойкость и защиту от влаги . Он доступен в толщине от 1/2 дюйма до 2 дюймов и является подходящим выбором для изоляции систем лучистого обогрева пола в более требовательных условиях.

Влияние на энергоэффективность

Толщина теплоизоляции пола значительно влияет на энергоэффективность системы лучистого теплого пола. Надлежащая изоляция помогает свести к минимуму потери тепла через пол и направляет тепло вверх в жилое пространство, что приводит к более эффективному отоплению и снижению затрат на электроэнергию.

Более толстый изоляционный слой обеспечивает большее тепловое сопротивление , что снижает потери тепла и улучшает общую производительность системы. Однако важно сбалансировать толщину изоляции с другими факторами, такими как доступное пространство и ограничения по высоте пола.

Чтобы определить подходящую толщину изоляции для конкретного проекта, примите во внимание расчеты теплопотерь , местные строительные нормы и правила и требования к энергоэффективности. Выбрав правильный изоляционный материал и толщину, вы можете оптимизировать производительность вашей системы лучистого обогрева пола и добиться большей энергоэффективности.

Регулировка высоты пола в проектах реконструкции

Проблемы модернизации систем напольного отопления

Модернизация лучистое отопление пола в проекте реконструкции может быть сложной задачей, так как может потребоваться корректировка существующей высоты пола для размещения компонентов системы отопления. Основная задача состоит в том, чтобы свести к минимуму увеличение высоты пола, сохраняя при этом эффективность и производительность системы. Это может быть особенно сложно в проектах реконструкции, где существуют строгие ограничения по высоте пола или если вы хотите сохранить первоначальный вид пола.

Лучшая низкопрофильная электрическая система для проекта реконструкции

Для проектов реконструкции с ограниченной высотой пола идеальным выбором может стать низкопрофильная электрическая система . Эти системы оснащены тонкими нагревательными элементами, такими как нагревательные кабели или сетчатые маты, которые могут быть встроены непосредственно в финишный слой пола или в тонкий слой самовыравнивающейся смеси. Некоторые популярные низкопрофильные электрические системы включают в себя:

1. Нагревательные кабели: Эти тонкие гибкие кабели можно прокладывать непосредственно под отделкой пола с минимальным влиянием на высоту пола. Они обеспечивают равномерное распределение тепла и подходят для различных типов полов, таких как плитка, камень или дерево.
2. Нагревательные маты: Нагревательные маты состоят из сетчатого материала с предварительно проложенными и прикрепленными нагревательными кабелями. Их можно раскатывать и резать по размеру, что делает их простым и быстрым решением для модернизации системы лучистого обогрева пола. Нагревательные маты обычно имеют толщину менее 1/8 дюйма и могут быть установлены непосредственно под отделкой пола.

Лучшая низкопрофильная гидравлическая система для проекта реконструкции

Хотя гидравлические системы обычно имеют более толстый профиль, чем электрические системы, для проектов реконструкции доступны низкопрофильные варианты. Некоторые низкопрофильные гидравлические системы включают:

1. Модульные панельные системы: Эти системы представляют собой сборные панели со встроенными каналами для излучающих трубок. Панели обычно изготавливаются из легкого материала, такого как пенополистирол или дерево, и могут быть установлены непосредственно на существующий черный пол. Общая толщина этих систем обычно составляет менее 1 дюйма, что делает их подходящими для проектов реконструкции с ограниченной высотой пола.
2. Сухие системы с алюминиевыми теплообменными пластинами: В этих системах используются тонкие алюминиевые пластины для отвода тепла от излучающей трубы к поверхности пола. Трубки и пластины могут быть установлены непосредственно на существующий черный пол с минимальным увеличением высоты пола. Этот тип системы обычно имеет толщину менее 1 дюйма и может использоваться с различной отделкой пола.

Рассмотрение высоты пола в новых строительных проектах

Планирование лучистого обогрева полов

теплые полы компоненты. Планирование лучистого обогрева пола на ранних стадиях вашего проекта гарантирует, что вы сможете выбрать наиболее подходящую систему и учесть любые необходимые изменения высоты пола. На этапе планирования важно учитывать следующие факторы:

1. Ограничения по высоте пола: Убедитесь, что вы соблюдаете все местные строительные нормы и правила, которые могут ограничивать высоту пола.
2. Состав основания: Учитывайте тип основания, которое вы будете использовать, и его совместимость с выбранной вами системой напольного отопления.
3. Отделка пола: Выбор отделки пола может повлиять на эффективность и производительность вашей системы напольного отопления. Некоторые материалы, такие как плитка и камень, являются отличными проводниками тепла, а другие, например ковер, могут потребовать дополнительной изоляции.
4. Изоляция: Надлежащая изоляция имеет решающее значение для общей эффективности и производительности вашей системы напольного отопления. Планируйте правильный тип и толщину изоляции, чтобы предотвратить потери тепла и обеспечить постоянный обогрев всего помещения.

Выбор правильной системы для вашего нового проекта

Выбор правильной системы лучистого обогрева пола для вашего нового проекта включает в себя рассмотрение доступных вариантов и ваших конкретных требований к проекту. Некоторые популярные варианты включают в себя:

1. Электрические системы: Электрические системы, такие как нагревательные кабели или маты, универсальны и могут использоваться с различными покрытиями пола. Они относительно просты в установке и обеспечивают равномерное распределение тепла по поверхности пола. Электрические системы могут быть более подходящими для небольших помещений или областей, где отопление требуется только в течение короткого периода времени.
2. Гидравлические системы: Гидравлические системы используют нагретую воду, циркулирующую по трубам, встроенным в конструкцию пола. Они обеспечивают высокую энергоэффективность и могут быть более экономичными для больших помещений или там, где требуется непрерывный обогрев. Водяные системы могут быть более сложными в установке, чем электрические системы, но обеспечивают большую гибкость с точки зрения источников тепла и зонирования.

Практические рекомендации и часто задаваемые вопросы

Расстояние между скобами для трубок радиационного обогрева

Правильное расстояние между скобами имеет решающее значение для производительности и долговечности вашей трубы излучающего тепла 902 70 . Скобы крепят трубы к основанию, обеспечивая равномерное распределение тепла и предотвращая смещение труб во время установки. Рекомендуемое расстояние между скобами зависит от конкретной трубки и используемой системы. Однако, как правило, скобы должны располагаться на расстоянии не менее 16 дюймов от центра. Всегда консультируйтесь с инструкциями производителя вашей системы обогрева полов для получения конкретных рекомендаций по расстоянию между скобами.

Процесс сушки и отверждения

Процесс сушки и отверждения является важным этапом в установке систем лучистого обогрева пола, особенно тех, которые предполагают использование материалов на основе бетона или гипса. Надлежащая сушка и отверждение помогают обеспечить структурную целостность пола, а также производительность и эффективность системы отопления. Факторы, влияющие на процесс сушки и отверждения, включают:

1. Температура: Поддерживайте постоянную температуру около 50°F или выше до и после заливки материала. Этот температурный диапазон способствует правильной сушке и отверждению.
2. Вентиляция: В теплое время года открывающиеся окна могут обеспечить достаточную циркуляцию воздуха для надлежащей сушки. В более холодном климате или в более холодное время года вам может понадобиться использовать систему лучистого тепла или временные источники тепла, чтобы способствовать адекватному отверждению.
3. Время: Время, необходимое для сушки и отверждения, зависит от используемого материала и условий окружающей среды. Как правило, по гипсобетону можно ходить уже через 3-4 часа после укладки, а по другим профессиям следует воздерживаться от пола не менее 24 часов. Для полного отверждения бетонных плит может потребоваться несколько дней или даже недель, в зависимости от толщины и условий окружающей среды.

Защита пола после установки

После установки системы напольного отопления важно защитить пол от возможных повреждений на оставшихся этапах строительства. Некоторые практические шаги по защите пола включают:

1. Равномерное распределение нагрузки: Убедитесь, что тяжелые материалы, такие как гипсокартон, равномерно распределены по полу, чтобы предотвратить сосредоточение точечных нагрузок, которые могут привести к повреждению.
2. Будьте осторожны с оборудованием: Помните о весе и потенциальном воздействии строительного оборудования, такого как лестницы, строительные леса и тележки, на поверхность пола.
3. Следуйте рекомендациям производителя: Придерживайтесь конкретных рекомендаций, предоставленных производителем системы лучистого отопления для ухода и защиты после установки.

Поделиться Артикул:

Установка полов с подогревом под плитку

В этой статье мы объясним основные этапы установки нашей термопленки QuietWarmth Peel and Stick Radiant Heat Film для плитки и клеевых полов. Мало того, что QuietWarmth отлично подходит для потребителей, занимающихся своими руками, он также экономичен по бюджету, предлагая тепло для вашей семьи.

Видео по установке:

Чтобы начать, вы можете просмотреть наши полные инструкции по установке, нажав на следующее изображение.

Полное руководство по установке

Подготовка рабочего места

1. Перед работой с QuietWarmth® Peel & Stick Radiant Heat убедитесь, что рабочее место чистое, на нем нет гвоздей, винтов
и других острых предметов, которые могут повредить коврики.

2. Укладка кафельной плитки должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).

Что вам понадобится

• Тепловые маты QuietWarmth® Peel & Stick
• Термостат: Сертифицированный термостат
• Прерыватель GFCI (если он не является частью термостата)
• Распределительные коробки: требуется не менее двух коробок на каждую комнату или участок. Одна коробка (2×4 дюйма) требуется для термостата, одна коробка (4×4 дюйма) требуется для электрических соединений.
• Инструменты: цифровой омметр (мультиметр), инструмент для зачистки проводов, отвертка, стамеска по дереву, нож
• Изделия для укладки плитки (пластиковый шпатель 3/8 x 1/4 дюйма или больше, раствор, подложка, плитка и т. д.)
• 12/2 Ромекс

Электрический монтаж

Этап 1. Установка GFCI

Маты QuietWarmth® Peel & Stick Radiant Heat должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI). Это можно сделать либо с помощью внутреннего GFCI в термостате (если он непосредственно управляет матом), либо с помощью автоматического выключателя с защитой GFCI. Никогда не защищайте цепь дважды с помощью устройства GFCI на термостате и на коробке автоматического выключателя. Соблюдайте все местные строительные и электротехнические правила. Типичное требование к силе тока: 120 В переменного тока QuietWarmth: 0,1 ампер на квадратный фут или 10 ампер на 100 квадратных футов мата.

Шаг 2. Установка дополнительных модулей питания

В зависимости от требований к силе тока матов может потребоваться один или несколько дополнительных модулей питания. Силовой модуль представляет собой реле или нерегулирующий термостат, и с ним следует обращаться соответствующим образом. Он позволяет расширить контролируемую зону, которой может управлять основной термостат, но он должен быть помещен в собственную выделенную цепь на 20 ампер и не нагружать регулятор термостата более чем на 15 ампер. В Национальном электротехническом кодексе указано, что каждая ответвленная цепь, используемая в сочетании с системой отопления, должна использоваться исключительно системой отопления. Не подключайте светильники, розетки и т. д. к какой-либо ответвленной цепи, используемой с плиточным обогревом QuietWarmth.

Шаг 3. Установите электрические коробки

Установите соединительную коробку для устройства управления (термостата) в соответствии с инструкциями производителя. Эта коробка должна быть беспрепятственно расположена на внутренней стене, чтобы устройство считывало данные точно. Установите соединительную коробку размером 4×4 дюйма для электрических соединений между матами и термостатом.

Этап 4. Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине. Одно отверстие предназначено для прокладки проводов питания или кабелепровода, а другое — для датчика термостата. Эти отверстия должны располагаться непосредственно под электрическими коробками. Рекомендуется просверлить или выпилить отверстия в нижней пластине. В качестве альтернативы вы также можете использовать метод надрезов.

Шаг 5. Установите кабельный ввод питания

Проложите кабели питания от термостата вниз по полости стены через отверстие в нижней части пластины для соединения матов.

Шаг 6. Установите датчик термостата
* если термостат поставляется с датчиком пола

Датчик пола поставляется с рекомендуемым управлением термостатом. Провод датчика может быть установлен без кабелепровода или в кабелепроводе, отдельном от проводов электропитания, если кабелепровод требуется по нормам. Откройте второе отверстие в нижней части коробки термостата. Пропустите датчик (и кабельный канал, если он есть) через выбивное отверстие, вниз по полости стены, через отверстие в нижней пластине. Временно прикрепите датчик лентой к плите или черному полу в месте примерно от 6 до 12 дюймов от стены — окончательное расположение датчика после установки мата будет приклеено на край или между двумя матами так, чтобы датчик не находился прямо над ним. нагревательный мат. Для достижения наилучших результатов прижмите датчик к краю коврика. ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.

Шаг 7. Наброски электропроводки

Установите соответствующий электрический провод (проводник) от источника питания и защиты выключателя к термостату, соблюдая все коды. Оставьте дополнительный провод длиной от 6 до 8 дюймов на коробке термостата.

Установка матов

Шаг 1. Проверка и испытание нагревательных матов

Перед установкой важно убедиться, что нагревательные маты были получены в рабочем состоянии. Когда нагревательные маты извлечены из транспортировочной коробки, проверьте сопротивление с помощью омметра и запишите информацию. Если показания сопротивления отличаются более чем на ±3% от записанных показаний на каждом мате, не устанавливайте мат и обратитесь за помощью к поставщику.

Шаг 2. Подготовка стабильного основания пола

Очистите пол от мусора, гвоздей и т. д., чтобы он был гладким, чистым и сухим.

Обрезка и настройка

Шаг 1

Отрежьте мат до необходимой длины. Важно резать только МЕЖДУ черными полосами. НЕ разрезайте их, так как это приведет к срабатыванию GFCI.

Шаг 2

Заделайте конец зелеными изолирующими дисками Отрежьте одну черную термополосу с обоих концов панели, следя за тем, чтобы не образовалась черная полоса. Сложите один каптоновый изолирующий диск (зеленые точки входят в комплект) на два конца серебряных шин на панели на противоположной стороне от места расположения термостата. Зеленый изолирующий диск должен быть загнут сверху и снизу серебряной шины. Убедитесь, что зеленый каптоновый диск закрывает шину и область с черными чернилами точно так, как показано на рисунке.

Шаг 3

*Этот шаг необходимо выполнить независимо от того, режете вы мат или нет. В противном случае это приведет к ложному срабатыванию GFCI и аннулированию гарантии.

Герметизация отопителя путем снятия вкладышей.

Отогните и согните верхние «лоскуты» на каждом конце нагревательной панели (панелей).

Отогните нижнюю защитную пленку на внутренней стороне клапана и плотно прижмите нагревательный элемент.

После того, как нагревательный элемент приклеится к нижней части клапана, осторожно отогните верхнюю съемную прокладку и нажмите вниз, чтобы запечатать края мембраны.

ОБЯЗАТЕЛЬНО ВЫДАВАЙТЕ ПУЗЫРЬКИ ВОЗДУХА ПРИ ПРИКЛЕИВАНИИ ВЕРХНЕГО КЛАПАНКА К НИЖНЕМУ.

Выполните остальные шаги по установке на следующих страницах.

Еще раз проверьте показания сопротивления для нового пользовательского размера.

Шаг 3. Укладка матов

Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке. Нагревательные маты должны быть уложены таким образом, чтобы соединительные провода шли к стене помещения, где находится термостат/распределительная коробка.

Следующие шаги помогут установить коврики:

1. Не снимая защитную пленку, установите все коврики на место. Убедитесь, что провода находятся в пределах досягаемости распределительной коробки и что на пути нет препятствий или отверстий в полу. Перед следующим шагом убедитесь, что положение ВСЕХ ковриков удовлетворительное.
2. Когда все коврики будут в правильном положении, сверните конец с соединениями назад достаточно далеко, чтобы отогнуть разделительную бумагу примерно на 30 см и обнажить часть клейкой поверхности.
3. Прижмите эту открытую часть коврика к поверхности, а затем сверните другой конец обратно в то место, где была удалена защитная бумага.
4. Начните стягивать защитную пленку и вручную разглаживайте коврик, пока он разворачивается, чтобы обеспечить надежное сцепление, избегая захвата пузырьков воздуха.

5. Для соседних матов выполните ту же процедуру, начиная с выравнивания соседних матов встык. Не перекрывайте коврики.
6. Снимите быстросъемную подкладку и установите коврик на место, оставив зазор до стен или перегородок на конце разъема для проводки и окончательных соединений.
7. Обязательно закройте клапаны с каждой стороны мата(ов). См. инструкции на стр. 10, шаг 3.

Шаг 4. Установка датчика термостата

После установки ковриков найдите датчик датчика термостата. Зонд датчика можно зафиксировать на месте с помощью небольшого количества ленты. Датчик должен выступать примерно на 6-12 дюймов от стены рядом с показанным матом. Будьте осторожны, чтобы не размещать датчик рядом с другими источниками тепла, такими как нагревательный канал под полом.

Шаг 5. Подсоедините электрические провода
Теперь, в зависимости от установки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может понадобиться выдолбить пространство под точкой, где провода соединяются с матом, чтобы сделать углубление для соединения. Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.

ПРИМЕЧАНИЕ:
Датчик термостата толще нагревательного мата. При тонкой укладке на подложку или плиту выпилите канавку, чтобы утопить датчик до уровня мата. Используйте клейкую ленту, чтобы зафиксировать датчик в канавке. Не повредите датчик. Убедитесь, что датчик установлен так, чтобы он был на одном уровне с матом, а не сверху мата. Датчик термостата Датчик расположен на расстоянии 6-12 дюймов от стены

Перед активацией необходимо провести визуальную и электрическую проверку нагревательных матов.

Визуальный осмотр

Также выполните визуальный осмотр на наличие любых признаков повреждения мата или электрических проводов, которые могли возникнуть во время установки. При визуальном осмотре ковриков обратите внимание на любые признаки повреждения, износа или царапин, которые могли возникнуть во время установки. Если какая-либо часть коврика повреждена, замените весь коврик. Если обнаружено повреждение, позвоните на горячую линию технической поддержки по телефону 888-WARM-PAD или напишите по электронной почте [email protected] для получения совета и/или помощи в замене.

Проверка целостности/сопротивления

После установки необходимо провести вторую проверку сопротивления проводов питания каждого мата с помощью цифрового омметра для обнаружения любых коротких замыканий или разрывов цепей, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с первоначальным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.

Если показания сопротивления не находятся в пределах ±3% от указанного значения на коврике, позвоните по номеру 888-WARM-PAD. Если сопротивление равно НУЛЮ: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проколоты или не повреждены каким-либо иным образом. Коврики с поврежденными ненагревающимися проводами подлежат замене.

Проверка нагрева

1. Установите устройство управления и подключите его к электрической панели. Установите и подключите устройство управления в соответствии с инструкциями производителя.
2. Подсоедините нагревательный мат(ы) к распределительной коробке и подсоедините распределительную коробку к термостату в соответствии с инструкциями производителя.
3. Включите выключатель и отрегулируйте термостат так, чтобы он требовал тепла. Для правильной настройки см. инструкции по установке, прилагаемые к элементам управления. После установки всех элементов управления не подавайте питание на систему, за исключением кратковременной проверки работы всех компонентов.
4. После того, как система поработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они теплые. Тепло мягкое и будет лишь слегка нагреваться до тех пор, пока пол не будет установлен. На ощупь он не будет горячим. Просто легкое теплое чувство. Теперь система должна работать, как задумано. Пожалуйста, оставьте листы с инструкциями для термостата в надежном месте для дальнейшего использования.
5. После проверки нагрева выключите систему.

Окончательная укладка пола

Теперь маты готовы к укладке плитки с использованием модифицированного латексом тонкого слоя с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый зубчатый шпатель, чтобы предотвратить повреждение поверхности нагревательного мата. Будьте осторожны в процессе затирки, чтобы не порезать мат или холодные провода. Если во время установки были перерезаны холодные провода, можно использовать сигнал тревоги непрерывного контроля цепи. Поврежденные холодные выводы могут привести к проблемам с отключением GFCI и/или к неработоспособности мата. Перед укладкой пола лучше всего убедиться, что вы не повредили холодные провода.

Мы рекомендуем обращаться к профессиональным установщикам напольных покрытий, чтобы убедиться, что используются подходящие материалы и соблюдаются надлежащие методы укладки. Установите напольное покрытие в соответствии с инструкциями производителя. Используйте цифровой омметр для проверки сопротивления коврика(ов) и датчика(ов) до, во время и после укладки готового напольного покрытия. Запишите показания QuietWarmth® Peel & Stick Radiant Heat в контрольный список системы отопления и регистрационную форму гарантии, продолжая проверять наличие коротких замыканий, вызванных вмятинами или защемлениями.
