Теплый пол под плитку: установка и монтаж
Теплые полы становятся все более популярными, благодаря возможности использования их практически в любых помещениях с различными видами напольных покрытий. Среди них довольно часто используется электрический теплый пол под плитку, отличающийся быстрым и несложным монтажом, надежностью и удобством в процессе дальнейшей эксплуатации. Существуют различные технологии укладки, в зависимости от используемой конструкции нагревательного термомата.
Содержание
Применение теплых полов
Устанавливают электрический теплый пол под плитку чаще на кухне, в ванной, туалете, – там, где положена керамическая напольная плитка, достаточно холодная при прикосновении. Кроме того, укладка теплого пола под плитку возможна также и в гостиной, в детской, в спальне – используя вместо керамики ковролин или ламинат.
В принципе любой теплый пол можно смонтировать под разные напольные покрытия, лучше соответствующий тип тёплого пола подбирать под каждую ситуацию.
Перед тем как укладывать электрический теплый пол под керамическую плитку, необходимо выяснить наличие прочной основы для ее монтажа. Проще говоря, стяжка. Тут у вас имеются две вариации: либо стяжка делается новая или укладываете плитку на старую стяжку, если она надёжная.
Монтаж теплых полов под плитку

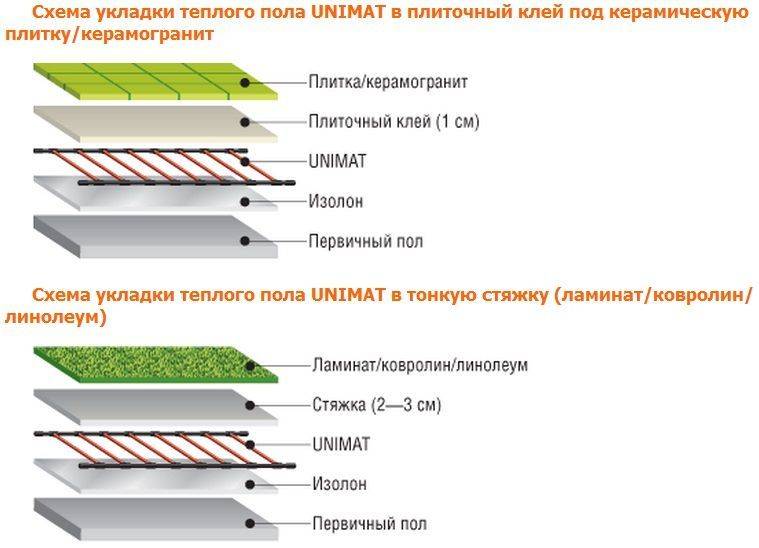

Под плитку применяют карбоновые или нагревательные маты. Использование таких полов практически не повышает уровень обычного пола, потому что укладываются они прямо в плиточный клей, а толщина их крайне незначительна. Это особенно актуально когда укладывается электрический теплый пол под плитку в ванной и в других местах, где нежелательно уменьшение высоты помещения.
Если плитка укладывается на уже готовую стяжку, то советуем поставить нагревательные маты. Нагревательный мат можно покрыть самовыравнивающимся составом и как слой затвердеет уложить плитку. Главные преимущества: толщина пола не увеличивается. Легкий и быстрый монтаж дает возможность смонтировать теплый пол под плитку электрический своими руками.
В данном варианте могут использоваться одно- или двухжильные термоматы. Первый из них укладывается на заранее подготовленную стяжку и обеспечивает максимально комфортную температуру. Конструкция с двумя жилами может применяться вместе с любым финишным покрытием. Теплоотдача таких систем значительно выше, чем у одножильного варианта.
На сегодняшний день карбоновый мат самая последняя разработка в сфере теплых полов. Они относятся к типу инфракрасных. Намного быстрее прогреваются, благодаря, передачи тепла инфракрасным способом и у них отсутствует электромагнитное излучение. Можете смело переставить мебель, не бойтесь, под ней не будет перегрева, потому что карбоновые маты саморегулирующиеся. Из них получается качественное устройство теплого пола электрического под плитку с применением индивидуальной технологии монтажа. Их можно укладывать, как в стяжку, так и непосредственно под плитку прямо в слой клея. Правильно установленная система обогревает все помещение, а не только какую-то его часть.
Монтаж электрического теплого пола под плитку (одножильный термомат)

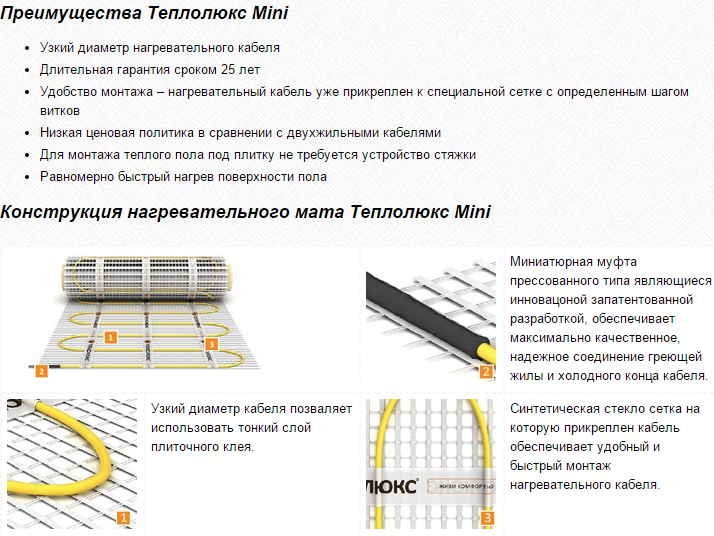

При выборе для устройства теплых полов одножильного электрического термомата, необходимо соблюдать установленный технологический цикл и порядок действий. Перед тем как как положить электрический теплый пол под плитку, необходимо составить монтажный план. Он позволяет заранее определиться с количеством материала, местами его размещения и всеми точками подключений. После этого выполняется монтаж установочных коробок и трубок для датчика температуры. Затем укладывается стяжка и теплоизоляционный слой толщиной 2-3 см.
Далее проверяется сопротивление электрических матов и выполняется их раскрой. Разрезка стекловолокнистой сетки осуществляется с учетом особенностей планировки помещения. Во время раскроя рекомендуется надевать обувь с мягкой подошвой, не наступать на кабель, не допускать попадания на него строительного мусора. Затем технология укладки электрического теплого пола под плитку предполагает укладку конструкции на готовую стяжку, представляющую собой на данном этапе, рабочую поверхность.
Раскатка стекловолокнистой сетки с тонким кабелем осуществляется таким образом, чтобы она отступала от стен на расстояние 10-15 см. Это же расстояние от батарей составляет 15-20 см. укладка термомата должна обеспечивать выход его так называемых холодных концов к блоку питания.
После этого монтируется система управления, состоящая из датчика температуры и терморегулятора. Она позволяет существенно сэкономить электроэнергию и создать в помещении требуемый температурный режим. Для размещения датчика используется гофрированная трубка, уложенная в подготовленную штробу между витками кабеля. При такой установке прибор будет чутко реагировать на все изменения температуры. Конец трубки следует заглушить, чтобы исключить попадание внутрь раствора или клея для плитки. На завершающем этапе к терморегулятору подключается датчик пола и холодные концы нагревательного мата, укороченные до нужного размера.

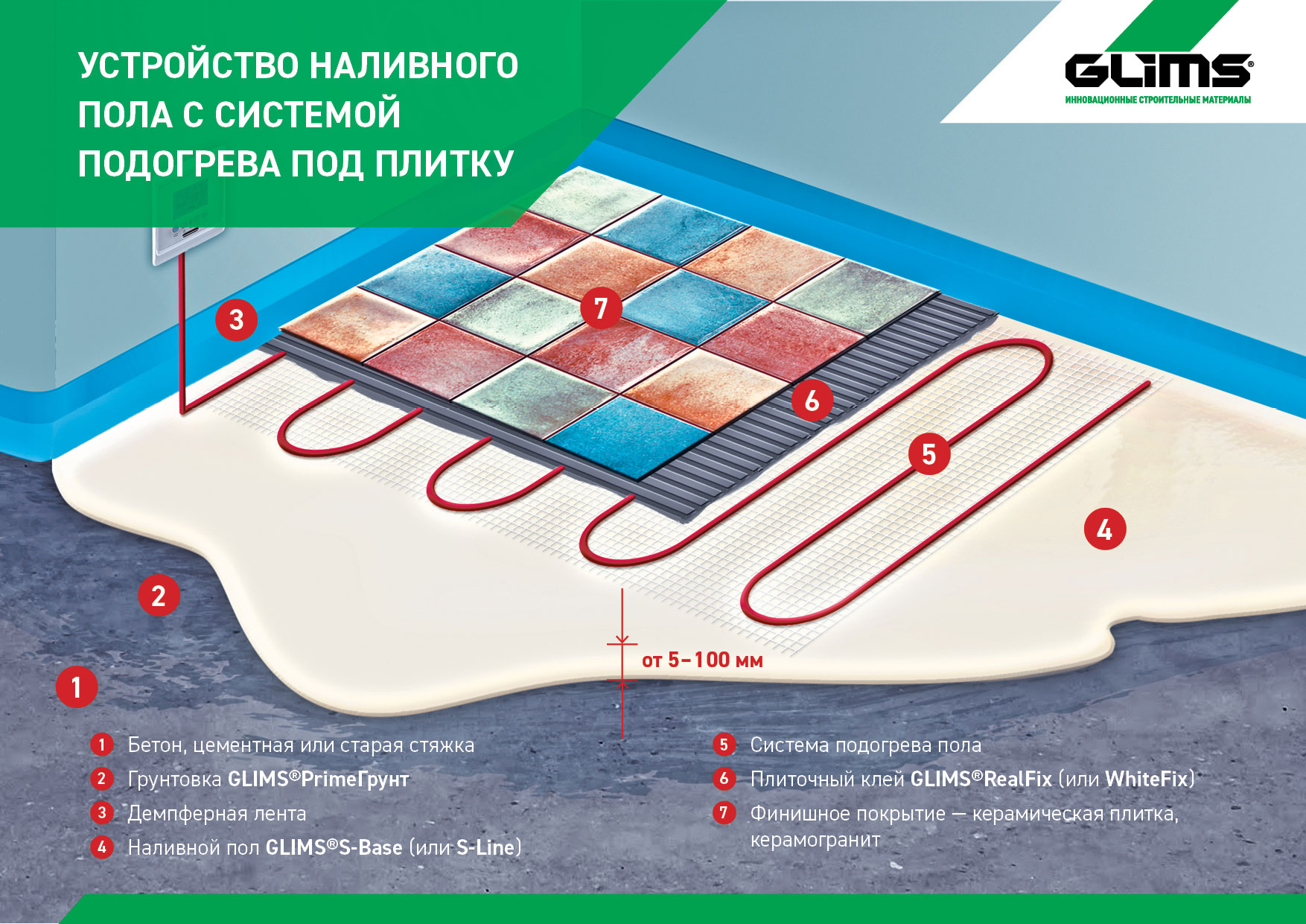

Тем, кто решает проблему, как сделать теплые полы под плитку своими руками, рекомендуется вначале залить уложенные кабельные маты клеем для плитки.
Это поможет уберечь теплые полы от повреждений при укладке керамического покрытия. Следует пользоваться специальными клеящими составами, на базе эпоксидной смолы, устойчивые к высоким температурам. При нагревании такой клей становится эластичным и не трескается.
Сам клей перед заливкой нужно развести до консистенции сметаны, а затем густо нанести шпателем на уложенную стекловолокнистую сетку с тонким кабелем. После нанесения раствора не должно быть пустот и воздушных прослоек. В конечном итоге, толщина теплого пола под плитку не должна быть больше 2,5-5 мм. Необходимо обязательно дождаться полного высыхания клеевого слоя, после чего можно укладывать керамическое напольное покрытие.
Установка электрического теплого пола под плитку (двужильный термомат)
Для монтажа двужильных нагревательных матов также требуются определенные знания и первоначальные навыки работ в данной области. При решении вопроса, как сделать теплый пол под плитку очень многие останавливаются на двужильных нагревательных матах.
У этих систем отсутствует второй холодный конец, поэтому его уже не нужно выводить к первому, как это происходит в одножильном варианте. В связи с этим отсутствуют какие-либо особые требования к монтажу.
Прежде всего нужно выполнить подготовительные работы. Поверхность очищается от грязи и пыли, все трещины заделываются, а общая плоскость выравнивается и грунтуется.
Какой теплый пол лучше под плитку
Кафельная плитка является прекрасным материалом для устройства напольного покрытия в ванной комнате, туалете или на кухне. Но зачастую такой пол получается слишком холодным из-за физических свойств, которыми обладает плитка. Поэтому возникает необходимость его подогрева и встает вопрос о том, выбрать какой теплый пол лучше под плитку.
Существует несколько разновидностей теплого пола, принципиально отличающихся друг от друга. Они имеют определенные особенности устройства, которые обуславливают их достоинства и недостатки. Чтобы совершить осознанный выбор необходимо ознакомиться с их принципом действия.
Принцип работы и монтаж водяного теплого пола
Теплый пол из труб является одним удобным и надежным методом отопления помещения. При условии проведения умелого монтажа и соблюдения в будущем всех правил эксплуатации он может прослужить достаточно долгое время.
Водяной теплый пол под плитку – отличный вариант, но требующий заливки стяжки.Принцип работы данного вида теплого пола напоминает традиционный способ отопления с водным теплоносителем, но вместо радиаторов в нем используются металлопластиковые, нержавеющие или медные трубы. Из отопительного котла подается горячая вода, а затем насос перегоняет ее по всем уложенным в полу трубам.
В котел, теплоноситель, который постепенно отдал напольному покрытию по пути свою тепловую энергию, возвращается уже остывшим и весь процесс повторяется.
В помещениях с большой площадью целесообразно производить монтаж системы водяного теплого пола с несколькими контурами.
К котлу подсоединяется разводной коллектор для теплого пола, от которого идут уже несколько труб подачи горячей воды в отдельные помещения. Но в целом принцип работы теплого пола остается прежним. Остывшая вода возвращается по трубам в котел и снова нагревается до необходимой температуры.
В котлах современного образца предусмотрена функция выбора температуры теплоносителя, с помощью которой можно легко регулировать уровень нагрева помещения.
Процесс монтажа водяного теплого пола
Перед тем, как приступить к монтажу труб теплого водяного пола, необходимо тщательно выровнять поверхность по уровню. При монтаже системы могут быть использованы медные, оцинкованные, нержавеющие или металлопластиковые трубы.
Крайне не рекомендуется использовать полипропиленовые трубы, так как они не предназначены для монтирования в цемент.
Укладывают трубы в виде «спирали» или «змейки».
При этом более экономичной по расходу тепла можно считать «спираль», но в помещении с большой площадью практичнее использовать «змейку».
Основные этапы проведения работ:
- уложить на пол пленку с нахлестом не менее 150мм, проклеить стыки между полотнами скотчем;
- приклеить на стены по периметру демпферную ленту на высоту стяжки;
- вдоль каждой из стен пленка должна выступать в высоту на 5-10 см больше толщины стяжки;
- произвести укладку труб по одной из схем, соблюдая расстояние между ними не менее 25 см и закрепить их к армирующей сетке или специальным профилям;
- концы труб подсоединить к отопительному котлу напрямую или через коллектор;
- установить маячки и залить равномерный слой цементной стяжки толщиной не менее 3 см;
- затем можно приступать к приклеиванию напольной плитки.
Плюсы и минусы водяного теплого пола
Чтобы не ошибиться в решении вопроса, какой теплый пол выбрать под плитку, необходимо проанализировать все преимущества и возможные минусы каждой отопительной системы. Плюсами водяного теплого пола являются:
- равномерное распределение тепла по всему помещению, вне зависимости от его площади;
- высокая продуктивность и надежность системы;
- небольшой расход энергии;
- предотвращение появления сырости и грибка на напольном покрытии;
- сохранение оптимального уровня влажности.
Из недостатков теплого водяного пола можно отметить только то, что его нельзя монтировать в помещениях с центральной системой отопления. Поэтому лучше всего его укладывать под плитку в частных домах, бассейнах, гаражах, которые обогреваются за счет автономной системы отопления.
Наиболее экономичным при этом будет использование газового котла. Применение электрического бойлера для нагрева воды в трубах теплого пола может привести к значительному росту затрат на электроэнергию.
Электрический теплый пол – принцип работы и секреты монтажа
Существуют четыре основные разновидности электрического теплого пола:
- греющий саморегулирующийся кабель;
- нагревательные маты;
- инфракрасные пленки;
- карбоновые стержни.
Для того чтобы разобраться, какой теплый пол выбрать под плитку, необходимо подробно рассмотреть устройство и способ монтажа каждого из них.
Кабельный теплый пол

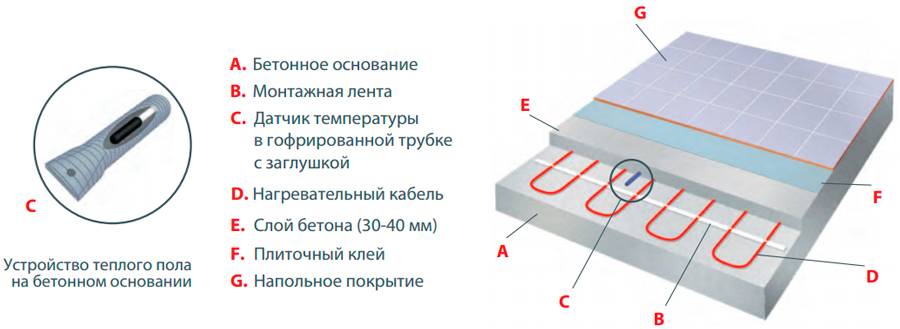

Монтаж электрического теплого пола из кабеля достаточно прост. По поверхности пола в помещении прокладывается сначала слой фольгированной теплоизоляции. Затем к полу прибиваются на дюбель-гвозди специальные монтажные пластины, с помощью которых уже фиксируется на нужном расстоянии сам нагревательный кабель.
На стене закрепляется терморегулятор с датчиком температуры, который подводится к теплому полу в специальной гофрированной трубке. Это позволяет впоследствии легко контролировать температуру в помещении.
Нагревающийся кабель теплого пола бывает двух типов: одножильный или двухжильный. Главное отличие между ними заключается в том, что кабель с одной жилой необходимо подключать к источнику электричества с обоих концов, а двухжильный кабель подсоединяется только с одной стороны (что значительно упрощает процесс монтажа).
После того как кабель закреплен, производится устройство цементной стяжки толщиной около 3см. Это оптимальная толщина для того, чтобы обеспечить эффективность КПД теплоотдачи нагревательного кабеля. И только затем уже непосредственно начинаются работы по приклеиванию напольной плитки.
Преимущества теплого пола из кабеля:
- возможность применения в помещениях с любой планировкой;
- быстрый и равномерный обогрев;
- экономия электричества;
- прекрасно подходит под плитку.
В качестве недостатка можно отметить необходимость прятать кабель в слой цементной стяжки, что может привести к значительному повышению уровня пола.
Нагревательные маты
Отличие нагревательных матов от кабельных полов заключается в том, что в них используется более тонкий кабель, который уже закреплен на прочной армирующей сетке. Главным преимуществом данного типа теплых полов является то, что благодаря наличию клеящего слоя на сетке монтаж греющих матов осуществить достаточно просто.
Важно, чтобы перед укладкой нагревательных матов, кабеля, карбоновых стержней поверхность пола предварительно была выровнена под уровень. Это обеспечит в будущем равномерный прогрев напольного покрытия.
Укладка плитки на теплый пол из электрических матов.По уровню нагрева и энергоэффективности нагревательные маты нисколько не уступают теплым полам из кабеля.
Слой плиточного клея не должен быть слишком толстым (достаточно 3-5мм).
Инфракрасные пленочные полы
Инфракрасные пленки – это самый тонкий вид электрических теплых полов. Они укладываются непосредственно под напольное покрытие. Главные преимущества пленочных полов:
- очень быстрый и простой монтаж;
- экономичный расход энергии;
- эффективная теплоотдача.
Но данный вид теплых электрических полов нельзя укладывать под кафельную плитку и использовать во влажных помещениях.
Теплый пол из карбоновых стержней
Один из самых современных видов теплых полов представляет собой систему из графитово-серебряных стержней, которые соединены между собой изолированным медным кабелем и закреплены на специальных матах. Внутри стержни заполнены карбоново-полимерным материалом. Они монтируются в цементно-песчаную стяжку и могут применяться в различных типах помещений.
Заключение
Для того чтобы определиться с тем, какой теплый пол лучше под плитку, необходимо учесть сразу несколько факторов.
В тех помещениях, система отопления которых работает за счет отдельного газового котла, оптимальным и экономичным вариантом будет монтаж водяного теплого пола.
В квартирах с центральной отопительной системой и в домах, которые отапливаются за счет работы электрического котла, выгоднее и проще произвести монтаж под плитку электрического теплого пола из кабеля, карбоновых стержней или нагревательных матов.
