Толщина стяжки теплого водяного пола: минимальная и максимальная, под и над трубами

Водяной теплый пол толщина стяжки

Технология монтажа водяного теплого пола предполагает обязательное обустройство финишного слоя стяжки. Для этого подходят как современные самовыравнивающиеся смеси, так и их более бюджетные аналоги на цементно-песчаной основе. Один из наиболее важных моментов, с которым нужно определиться мастеру, выполняющему заливку стяжки, – это толщина слоя.

Водяной теплый пол толщина стяжки

От толщины стяжки во многом зависят такие показатели как КПД и срок службы системы обогрева. При слишком тонком слое прогрев будет осуществляться неравномерно, в результате чего стяжка и уложенная поверх нее финишная отделка могут прийти в негодность. При чересчур толстом слое пользователю придется нести повышенные затраты на отопление, т.к. большая часть тепла будет затрачиваться на прогрев заливки.

Толщина стяжки – очень важный показатель для системы теплого пола

Далее вам предлагается ознакомиться с оптимальными показателями толщины стяжки водяного теплого пола при разных обстоятельствах.

Содержание

1. Видео – Пирог водяного теплого пола
2. О толщине стяжки в общих чертах
3. Минимальные показатели
4. Видео – О монтаже теплого водяного пола
5. Максимальные показатели
6. Видео – Как правильно залить стяжку водяного теплого пола
7. Видео – Водяной теплый пол толщина стяжки

Видео – Пирог водяного теплого пола

О толщине стяжки в общих чертах

Какого-либо универсального ответа на вопрос об оптимальной толщине слоя стяжки нет. Этот момент во многом зависит от следующих показателей:

• типа грунта, в случае монтажа водяного теплого пола в частном доме при заливке общего бетонного слоя;
• особенностей конфигурации помещения;
• назначения обустраиваемой комнаты.

Вышеприведенные пункты являются основными. Помимо них существует ряд других нюансов, к примеру, марка цемента или самовыравнивающейся смеси, характеристики арматуры и армирующей сетки и т. д.

Вид и толщина стяжки зависят от многих факторов

Условно можно выделить 3 главные разновидности стяжки водяного теплого пола. Информация приведена в таблице.

Таблица. Типы стяжки для водяного теплого пола

Показатель	Значения	Примечания
Минимальная толщина	Порядка 2 см	Обустраивается с применением готовых самовыравнивающихся смесей. Армирование не выполняется.
Средняя толщина	Порядка 7 см	Используется армирующая сетка либо тонкие арматурные прутки.
Максимальная толщина	Порядка 15-17 см	Монолитная система с армированием. Применяется в случае обустройства целостной опорной системы, одновременно являющейся частью фундамента дома и полом.

На толщину слоя влияют и характеристики материалов, входящих в состав смеси. К примеру, толщина стяжки с использованием щебенки не может соответствовать приведенным выше минимальным показателям, т. к. фракция элементов делает это невозможным.

Наряду с этим, в продаже доступен большой выбор готовых самовыравнивающихся смесей, технология обустройства которых не требует заливки слишком толстого слоя. Такие составы применяются для выравнивания поверхности непосредственно перед укладкой финишного материала.

Самонивелирующийся наливной пол прекрасно совместим с трубами водяного теплого пола

В целом же слой должен иметь такую толщину, чтобы элементы системы обогрева полностью покрывались заливкой. Ввиду того что максимальный диаметр труб, из которых собирается система теплого пола, не превышает 2,5 см, можно утверждать, что стяжки толщиной порядка 5-7 см в большинстве случаев будет достаточно.

Однако, наряду с вышеизложенной информацией, нужно учитывать, что при использовании рассматриваемой системы выделяется тепло, под воздействием которого бетонная часть «пирога», а вместе с ней и финишное покрытие будут расширяться. Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности

.

Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности

Слишком толстую стяжку поверх водяного теплого пола специалисты заливать не рекомендуют. При этом имеется в виду, что над трубами должно быть не более 4-5 см бетонной смеси. Важно понимать: чем толще будет заливка, тем больше энергии будет затрачиваться системой и тем труднее будет пользователю контролировать интенсивность обогрева.

Минимальные показатели

В соответствии с общепринятыми стандартами, минимально допустимые показатели толщины стяжки следующие:

• 2 см – для готовых самовыравнивающихся смесей;
• 4 см – для цементной стяжки без армирования.

При меньшей толщине слоя попросту не получится достичь нужных показателей износостойкости и прочности.

Показатели толщины. Выбираем лучший вариант

Заливка тонкой стяжки возможна только в случае, если:

• уже есть черновой пол;
• обустроена черновая стяжка, посредством которой были выровнены существенные неровности;
• в конструкции «пирога» нет армирующих элементов.

Помимо этого, 2-4-сантиметровую стяжку нельзя использовать в помещениях с повышенными показателями нагрузки. К числу таковых относятся: санузлы, ванные комнаты, коридоры и кухни, различные технические помещения.

Видео – О монтаже теплого водяного пола

Максимальные показатели

Максимальные показатели

Какие-либо конкретные утвержденные стандарты в отношении максимальной толщины слоя стяжки, заливаемого поверх водяного теплого пола, отсутствуют. На практике же установлено, что технологически заливать слой толще 15-17 см бессмысленно.

При этом необходимость в обустройстве настолько толстой стяжки имеется далеко не во всех случаях. Как правило, к столь кардинальному утолщению прибегают в следующих ситуациях:

• при обустройстве слоя, одновременно являющегося частью фундамента и полом;
• в случае обустройства пола в разного рода помещениях с повышенными нагрузками, к примеру, в гараже;
• в случае заливки пола на проблемных грунтах. Актуально для частных домов.

Некоторые застройщики прибегают к обустройству максимально толстой стяжки при наличии очень больших перепадов основания. Но это нецелесообразно, т.к. практически всегда есть возможность выполнить предварительную засыпку неровностей щебенкой и песком либо же попросту попробовать избавиться от перепадов с помощью отбойного молотка.

Стяжка для теплого пола

Помимо этого, чем толще будет стяжка, тем больше придется потратить бетона и, следовательно, денег. Например, при заливке 10 м2 слоем толщиной всего 10 см, израсходуется 1 м3 бетона. На обустройство пола в доме площадью 100 м2 уйдет уже 10 м3смеси. С учетом арматуры затраты получаются весьма существенными.

Выбирайте толщину стяжки, которая позволит теплому полу функционировать эффективно и безопасно

При этом устройство слишком толстого слоя стяжки приведет к появлению ряда других проблем, а именно:

• увеличению времени прогрева поверхности;
• снижению эффективности системы;
• значительному повышению затрат на обогрев.

Видео – Как правильно залить стяжку водяного теплого пола

Таким образом, к вопросу выбора оптимальной толщины стяжки следует подойти с максимальной ответственностью и знанием дела, тщательно взвесив соотношение стоимости, качества и эксплуатационных характеристик. Полученная информация поможет вам сделать правильный выбор и обустроить максимально эффективный, надежный и выгодный в использовании водяной теплый пол.

Монтаж тёплого полаСоздание водяного пола на деревянном основании

Видео – Водяной теплый пол толщина стяжки

Минимальная толщина стяжки для водяного теплого пола и максимальная высота над трубой – какая она

Содержание:

Устройство теплого водяного пола
Назначение стяжки
Минимальная толщина стяжки
Максимально допустимая высота стяжки
Видео

При обустройстве теплого водяного пола поверх нагревательных элементов заливается стяжка, используемая в качестве основы для финишного напольного покрытия.

Для частных домашних мастеров, которые решаются самостоятельно смонтировать систему теплого пола, актуальным является вопрос о толщине стяжки. Какой должна быть высота стяжки теплого пола, чтобы нагревательные элементы не получили повреждений от нагрузок в процессе эксплуатации, а обогрев был максимально эффективным. Чтобы ответить на этот вопрос, необходимо изучить особенности системы и свойства материалов, из которых будет изготовлен чистовой пол. Кроме того в СНиП существуют определенные рекомендации, связанные с этим вопросом.

Устройство теплого водяного пола

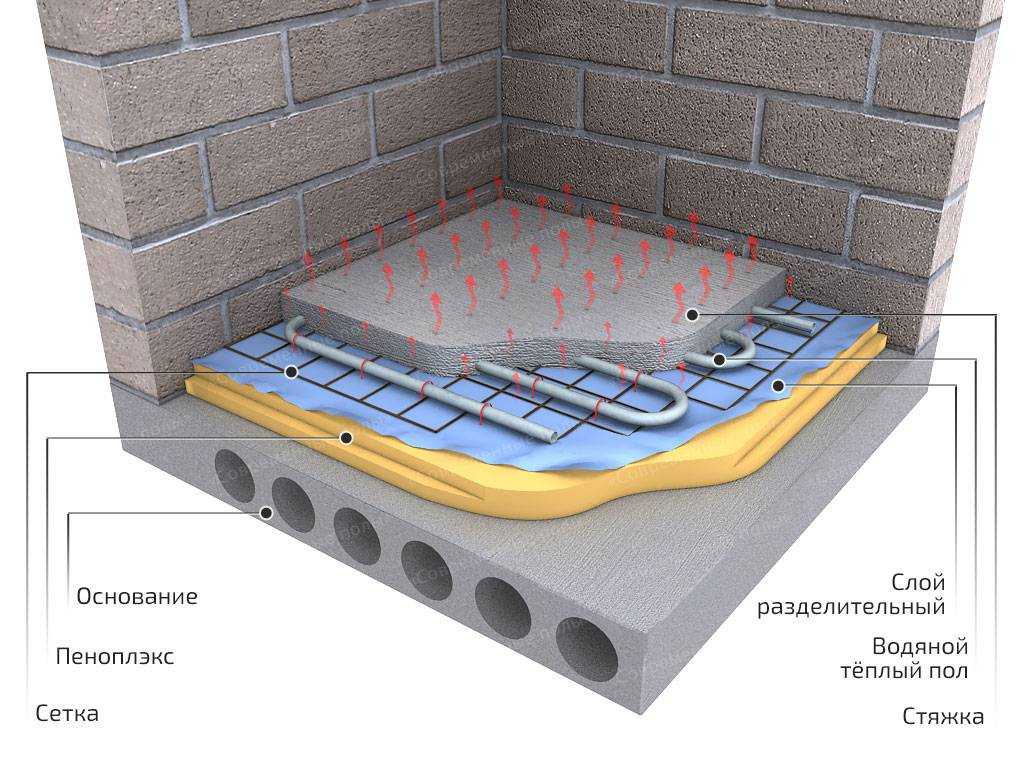

Система «теплый пол» предполагает наличие нескольких слоев, уложенных в определенной последовательности. Если рассматривать пирог системы снизу вверх, то можно увидеть следующий порядок:

• Вначале обустраивается черновое основание.
• Далее следует гидроизоляционный слой.
• Затем укладывается слой теплоизоляции.
• Нагревательные элементы.
• Бетонная стяжка.
• Финишное напольное покрытие.

Черновое основание является необходимой частью, так как с его помощью выравнивается поверхность пола. Это позволяет получить более ровную чистовую стяжку. Следует учесть, что черновое основание необходимо во всех случаях, включая теплый пол по грунту в частном доме или бетонные перекрытия. Отсутствие первого слоя может негативно отразиться на эффективности работы системы «теплый пол».

Назначение стяжки

Стяжка теплого водяного пола предназначена для выполнения следующих функций:

• Защита нагревательных элементов от механического воздействия.
• Передача тепла и его равномерное распределение по поверхности.

Чтобы выполнить первую задачу, необходимо сделать достаточно толстую стяжку, а для эффективного обогрева требуется минимальная стяжка для водяного теплого пола. Другими словами, для выполнения обоих функций требуется подобрать оптимальный вариант.

При определении толщины стяжки над трубой водяного теплого пола следует учитывать несколько факторов:

• Какой материал будет использоваться в качестве финишного напольного покрытия (ламинат, паркет или плитка).
• Диаметр нагревательных трубок.
• Для какой цели монтируется теплый пол (основной или дополнительный обогрев).
• Величина предполагаемой нагрузки на стяжку.

Помимо этого при определении максимальной и минимальной толщины стяжки для водяного теплого пола следует придерживаться рекомендованных Санитарных Норм и Правил.

Минимальная толщина стяжки

При определении минимальной толщины стяжки над трубой теплого пола лучше всего брать за основу Санитарные Нормы и Правила. Именно в этом документе обозначено, что при использовании металлоцементного состава толщина стяжки над трубами отопления не должна превышать 2 сантиметров. Минимальная толщина классического цементного раствора над трубными коммуникациями, которые располагаются внутри пола, должна быть не меньше 4 см. Добавляя к этим значениям диаметр трубных изделий, получаем высоту 6-7 см. Это значение считается наиболее оптимальным и соответствующим требованиям СНиП. Поэтому профессиональные мастера делают чистовую стяжку над трубами водяного пола именно такой высоты.

Современные мастера делают стяжку из самовыравнивающихся растворов, которые характеризуются повышенной прочностью. Применение таких материалов позволяет делать стяжку минимальной толщины, слегка покрывающую трубные коммуникации. Однако в этом случае в качестве финишного напольного покрытия рекомендуется использовать кафельную плитку. С этим материалом, уложенным на плиточный клей, поверхность приобретает особую прочность, несмотря на минимальную толщину стяжки теплого водяного пола под плитку.

Что касается электрического теплого пола, то здесь ведутся совсем другие расчеты. Дело в том, что прочность греющего кабеля намного выше, чем аналогичная характеристика трубок водяного пола. Следовательно, верхнему слою стяжки в большей степени отводится функция передачи тепла, чем защиты от механических нагрузок и повреждений. Кроме этого в качестве финишного напольного покрытия для теплого пола, работающего на основе электрического кабеля или нагревательных матов, чаще всего используется плитка. В результате получается, что минимальная стяжка электрического теплого пола составляет 1,5 см.

Независимо от высоты стяжки между ней и стеной необходимо оставлять деформационный зазор, куда следует обязательно уложить демпферную ленту. Если заливается большая площадь, то не стоит забывать о компенсационных швах.

Максимально допустимая высота стяжки

В отношении максимальной толщины стяжки над водяным теплым полом в СНиП нет никаких указаний, однако превышать оптимальные значения толщины при обустройстве теплого пола в частном доме смысла нет. Это станет причиной следующих факторов:

• Большой расход строительных материалов, в результате чего обустройство теплого пола обойдется намного дороже.
• Повысится инерционность процесса нагрева поверхности.
• Полезное жилое пространство станет значительно уменьшится.

В большинстве случаев оптимальное значение толщины превышают при необходимости сделать поверхность максимально ровной или при обустройстве теплого пола на одном уровне в рядом расположенных помещениях. Хотя более правильно будет сделать это на этапе создания чернового основания. Из-за разной толщины верхней стяжки поверхность пола будет прогреваться неравномерно. Благодаря тому, что стяжка создается независимо от других конструкций, расход энергоносителей из-за неравномерного нагревания пола не увеличится. Но этот фактор может повлиять на инерционность прогрева плавающей стяжки. В целом стяжка передаст то количество тепла, которое ей дадут нагревательные элементы.

Следует обратить внимание еще на один факт: обустраивая стяжку теплого водяного пола в жилых помещениях, лучше всего создавать равномерный слой оптимальной толщины. А вот в местах, где на поверхность пола оказывается значительная нагрузка, для защиты нагревательных трубок теплого водяного пола можно увеличить слой чистовой стяжки. К таким помещениям можно отнести гараж или различные технические постройки.

Стяжка для теплого пола | Технический совет по напольному отоплению

Вы получите наилучшие характеристики любой системы напольного отопления с использованием сплошного пола с трубами, заглубленными в стяжку поверх теплоизоляции пола. Вы можете достичь максимальной тепловой мощности 100 Вт/м2 в бетонных полах по сравнению с 70 Вт/м2 в деревянных подвесных полах.



Несмотря на то, что бетонные полы нагреваются несколько дольше (после холодного пуска), они лучше и дольше сохраняют тепло. Температура воды, подаваемой в теплый пол в полах со стяжкой, не обязательно должна быть такой же высокой, как в деревянных подвесных полах. В идеале вы должны стремиться к тому, чтобы вода с температурой около 45 °C попадала в стяжку полов. Следовательно, источники тепла с более низкой температурой, такие как тепловые насосы, могут использоваться в качестве основного источника тепла для напольного отопления.



  На изображении выше показана цементно-песчаная стяжка, уложенная поверх недавно установленных труб. Установщик Андерс Берг закрепил трубу на изоляции Recticel, прежде чем компания Hawkins, занимающаяся стяжкой, взялась за укладку стяжки.



Основание пола может состоять из балок и блоков или из бетонных плит с влагонепроницаемой мембраной. Поверх плиты укладывается напольная изоляция, такая как полиуретан Xtratherm, Recticel, Kingspan или Quinn и т. д. Любая пароизоляция, при необходимости, также будет установлена ​​поверх изоляции перед монтажом трубопровода теплого пола. В большинстве случаев установщики прижимают трубу к изоляции вручную или с помощью степлера. Существуют также другие методы, такие как использование зажимной планки или крепление трубы к сетке с помощью кабельных стяжек.



Хотя мы можем посоветовать толщину изоляции, толщина изоляции должна соответствовать строительным нормам. Изоляция предотвращает чрезмерную потерю тепла вниз, а также помогает отражать тепло вверх к вашим ногам. По внешнему периметру стен всегда рекомендуется укладывать краевую изоляцию. Полиуретановая изоляция толщиной 20 мм часто указывается архитекторами. Обычно его вырезают и устанавливают вдоль стен, чтобы при необходимости стяжка расширялась, а также чтобы избежать потери тепла вбок. У нас есть рулоны тонкой кромочной изоляции, которую мы предлагаем в качестве дополнительной опции для всех клиентов. При использовании жидких стяжек многие сегодня предпочитают этот более мягкий тип изоляции.





Стяжку какой толщины использовать при мокром напольном отоплении?



При использовании традиционных цементно-песчаных стяжек минимальная толщина составляет 65 мм. Идеальная толщина составляет примерно от 65 мм до 75 мм, однако успешно используются стяжки толщиной 100 мм. Если вы добавляете в стяжку волокно или используете более прочные типы стяжки, минимальная толщина может быть снижена до 50 мм. При использовании, например. для ангидридных стяжек также применяется минимальная толщина 50 мм, однако всегда уточняйте у поставщика стяжки.



Для балочных и блочных перекрытий на верхних этажах по-прежнему рекомендуется использовать изоляцию пола. Даже если бы изоляционные плиты были толщиной всего 30 мм, мы все равно можем поставить более короткие зажимы для фиксации трубы на месте. Рекомендации по толщине стяжки такие же, как и для цокольных этажей.





Система обогрева пола из бетона зависит от теплопроводности стяжки для передачи тепла в помещения. Это может быть система с медленным откликом, поэтому подогрев пола должен быть включен 24 часа в сутки 7 дней в неделю в течение отопительного сезона с возможностью отключения. Для дополнительного комфорта рекомендуется использовать программируемые комнатные термостаты.

Для получения дополнительной информации, пожалуйста, посетите нашу страницу технической информации или свяжитесь с нами для консультации или бесплатного предложения.

Авторское право (c) 2013 Underfloor Heating Systems Ltd

Опубликовано 17 мая 2013 г.

Стяжка для теплого пола | Глубина и время высыхания

Сколько времени сохнет стяжка и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о напольном отоплении (UFH) и стяжке. Мы подумали, что было бы полезно поделиться некоторыми наиболее распространенными вопросами, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какова минимальная глубина стяжки для теплого пола?

Минимальная толщина стяжки, которую следует использовать для систем водяного теплого пола:

• Минимальная толщина 65 мм для стяжки, замешиваемой вручную
• Минимальная глубина 50 мм для жидкой стяжки

Как глубина стяжки влияет на подогрев пола?

Для жилых помещений лучше всего не превышать толщину стяжки 65 мм. Это повлияет на рейтинг SAP собственности, поскольку дополнительная глубина стяжки означает, что системе напольного отопления придется работать больше, чтобы нагреться.

Время нагрева и остывания систем подогрева полов одинаковое. Как долго это будет зависеть от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, т.е. плитка нагревается быстрее всего.

Обычная система напольного отопления со стяжкой и работающая от котла нагревается приблизительно за один час.

Сколько времени сохнет стяжка перед укладкой напольного покрытия?

Минимальное время, необходимое для высыхания стяжки пола с подогревом, зависит от типа используемой стяжки. 9№ 0003

Стяжка для пола с подогревом, замешанная вручную

Рекомендуемое время высыхания стяжки, замешанной вручную: 1 день на каждый мм для первых 50 мм, затем 2 дня на каждый мм для каждого мм свыше 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуемое время высыхания составляет 80 дней.

На практике 4 недели является разумным минимальным временем высыхания для того, чтобы оставить замешанные вручную стяжки для полов с подогревом.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается при использовании жидкой стяжки, такой как самовыравнивающаяся смесь LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики высыхания и может сушиться с помощью осушителей.

Существуют ли какие-либо специальные стяжки для полов с подогревом, которые рекомендует Nu-Heat?

Более плотная жидкая стяжка может иметь толщину всего 50 мм при использовании с UFH, а не 65 мм, как при использовании цементной стяжки. Для наших модифицированных систем LoPro мы рекомендуем наш самовыравнивающийся состав LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя передаче тепла вокруг трубы и повышая эффективность. Это особенно полезно при объединении UFH с тепловым насосом — это максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для пола с подогревом, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой для пола с подогревом?

Изоляция является важным аспектом для напольного отопления. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

• Полы должны быть изолированы в соответствии с Частью L – 70 мм PIR (например, Celotex или Kingspan) для первых этажей.
• Полы над отапливаемыми помещениями должны быть изолированы 30 мм PIR или эквивалентом.

Положение изоляции в полу также важно. Традиционно укладывается утеплитель и поверх него отливается бетонная плита. При теплых полах плита должна быть по возможности ниже утеплителя, чтобы масса обогреваемого материала была меньше.

Такое расположение изоляции улучшает время срабатывания системы подогрева пола и снижает потери тепла вниз. Гораздо проще определить конструкцию таким образом, чем делать допуски в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых внешних стенах при установке напольного отопления.

Можно ли использовать UFH на любом типе напольного покрытия и на что следует обратить внимание?

Nu-Heat предлагает широкий ассортимент систем напольного отопления, подходящих для всех типов проектов. Выбор системы обычно зависит от общей конструкции здания и нескольких факторов, в том числе:

• Основание пола
• Доступная высота надстройки
• Любые ограничения по весу
• Требуемая тепловая мощность пола
• Акустические требования
• Расстояние между лагами (если применимо)

Ключом к эффективному решению является правильный выбор системы UFH, соответствующей конструкции.
