Толщина перегородок из гипсокартона — определяем минимальный возможный размер
- Типы каркасных перегородок
- Определение толщины гипсокартонной перегородки
В течение довольно долгого времени для разделения пространства помещений используются перегородки из гипсокартона. Они имеют преимущества перед кирпичными или деревянными аналогами по причине своей легкости, быстрого монтажа и хороших звукоизоляционных свойств. Толщина перегородки из гипсокартона зависит как от замыслов дизайнера, так и от условий эксплуатации, требуемого уровня шумоизоляции и предполагаемой нагрузки.
Типы каркасных перегородок
Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев. Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом. Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.
| Тип конструкции | Основные параметры | Основные характеристики |
| С111 | Масса 1 м3 составляет 28 кг, высота может достигать до 8,0 м. | Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК. |
| С112 | Масса 1 м3–53 кг, высота от 4, 0 до 9,0 м. | Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве. |
| С113 | Высота может составлять до 9,5 м. Масса 1м3 – около 78 кг. | Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства. |
| С115.1. | Высота – до 6,5 м, масса 1 м3 – 57 кг. | Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве. |
С115.2. | Масса 1 м3 составляет 69 кг. Макс. высота 9,0 метров. | Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты. |
| С116 | Высота от 4,5 до 6,5 м. Масса 1 м3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм. | Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ. |
| С118 | Масса 1 м3 — 86 кг. Макс. высота – 9 м | Перегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции. |
| С121 | Масса 1 м3 – 32 кг. Макс. высота 3,1 м. | Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК. |
| С122 | Масса 1 м3 составляет около 57 кг. Высота 3,1 м. | Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция. |
Гипсокартон, применяемый в конструкции перегородок, может быть, как обычным, марки ГКЛ, так и водостойким (ГКЛВ) или огнеупорным (ГКЛО).
Практическое применение, чаще всего, имеет материал в виде листов шириной 12,5 мм. Независимо от их вида и размера, поверхность может быть отделана любым способом: покрашена, облицована плиткой, оклеена обоями и т. д.
Определение толщины гипсокартонной перегородки
Помня о том, что толщина конструкции зависит от ширины каркасного профиля и количества слоев гипсокартона, который используется в качестве обшивки, можно сделать вывод: по мере их добавления повышается общая жесткость конструкции. Перед тем как рассчитывать параметры перегородки, нужно определиться с ее функциональным назначением.
Декоративные конструкции, не имеющие несущего назначения, выполняются из более узкого профиля и имеют однослойное покрытие. Необходимость прокладки дополнительных коммуникаций (труб, проводки) также должна учитываться при определении требуемых размеров.
По толщине перегородки из гипсокартона делятся на три основных категории:
- Перегородки 75–150 мм. Наиболее тонкими являются конструкции типа С111 с шириной профиля 50 мм и толщиной гипсокартонных листов в 12,5 мм. Двухслойная обшивка С112 добавляет еще 25 мм.
- 150–175 мм. Тип С113 оборудован каркасом из профиля ПН-100, а его двухстороннее трехслойное покрытие формирует общую толщину 175 мм.
- 175–250 мм. Двойной каркас перегородок С115 и С116, при использовании профиля ПН-75 и ПН-100, обеспечивает общую ширину конструкции в 200 и 250 мм.
Соответственно, использование профиля шириной 75 мм (ПН-75) или 100 мм (ПН-100) увеличивает как толщину конструкции, так и требуемый слой изоляции. Стандартная ширина деревянного бруса, из которого изготовлены каркасы некоторых типов, составляет 80 мм. Минимальная толщина таких перегородок зависит от количества слоев обшивки и составляет 85 мм (однослойная С121) и 100 мм (двухслойная С122).
Завершая обзор, необходимо отметить, что их классификация специалистами компании KNAUF, является базовой и основополагающей.
Автор статьи
Толщина перегородки из гипсокартона с дверью и без, фото, схемы
ГКЛ представляет собой тонкую плиту из гипса с добавками, оклеенную с двух сторон картоном. В последнее время материал широко используют не только для выравнивания стен и потолков, но и для изготовления каркасных перегородок. Благодаря легким конструкциям комната делится на отдельные помещения или зоны, скрываются коммуникации, обеспечивается звукоизоляция.
Оглавление:
- Описание систем
- Когда следует увеличить толщину?
- Классификация и особенности
- Инструкция по проектированию и сборке
Особенности перегородок из гипсокартона, от чего зависит их толщина
Внешне солидная конструкция и небольшой вес – основные достоинства.
Ее можно смонтировать даже на легких перекрытиях, которые не выдержат вес полноценной кирпичной стены. Устройство:

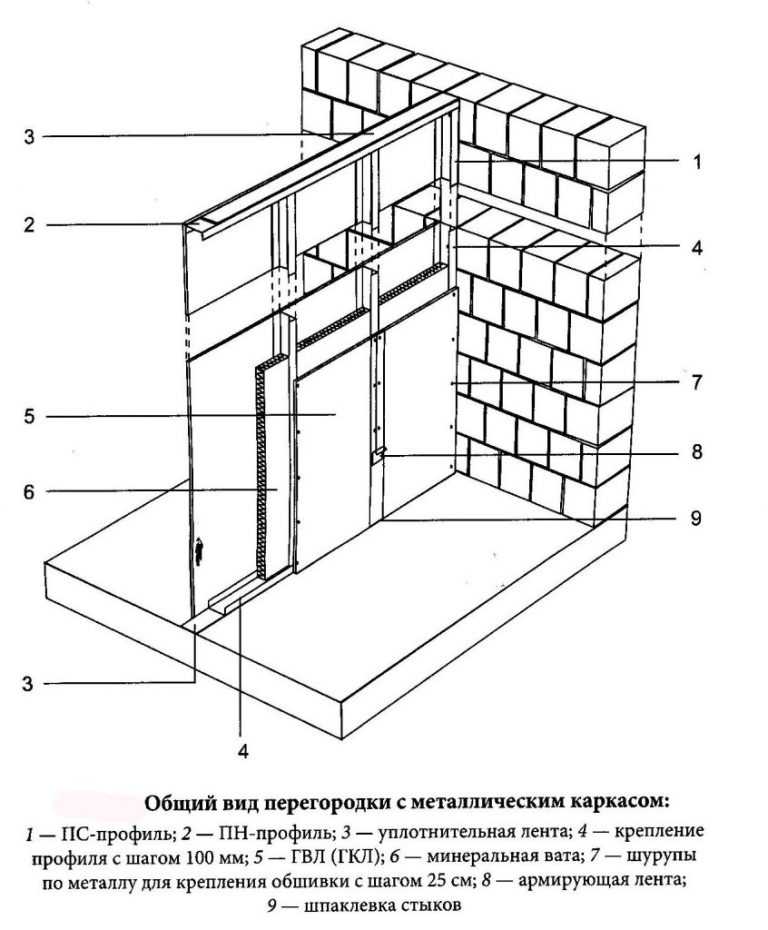

- Железный каркас. Удобнее всего его соорудить из оцинкованных стальных профилей – вертикальных (стоек) и горизонтальных (направляющих). Стойки делают структуру более жесткой, а направляющие помогают прикрепить к потолку и полу. Ширина горизонтальных и вертикальных профилей составляет 50, 65, 75 или 100 мм, толщина стенки – 0,4, 0,45 или 0,55 мм. Высота направляющих в поперечном сечении равна 40 мм, а стоек – 50. Иногда для крепления простенка используют деревянные бруски. По сравнению с металлическим каркасом деревянный имеет ряд минусов: он не отличается идеальной геометрией, деформируется при изменении влажности, поражается грибком.
- Обшивка. В нее входит 1-4 гипсокартонных листов (в зависимости от необходимого количества слоев). Их толщина – 9,5 мм (потолочный) или 12,5 мм (стеновой). Второй вариант значительно прочнее и надежнее первого.
youtube.com/embed/Q8Y4A-AUOnM» frameborder=»0″ allowfullscreen=»allowfullscreen»> Простенок с гипсовой сердцевиной регулирует баланс влажности воздуха в помещении, хорошо поглощает шумы, устойчив к огню, открывает широкие возможности для дизайнеров. Лист имеет два существенных недостатка: он может разрушиться в сырой атмосфере (при влажности выше 80 %) и не выдерживает больших нагрузок. Обеспечить прочность, жесткость, улучшить изолирующие свойства позволит повышенная толщина сборной стены. Чтобы ее нарастить, усиливается каркас, ставятся дополнительные ГКЛ, делается более массивная шумоизоляция.
Факторы, которые увеличивают толщину перегородок
1. Устойчивость к горизонтальным нагрузкам. Этот параметр актуален для комнат с высокой проходимостью (кухонь, прихожих), а также помещений с натяжными потолками. Известно, что полотнище из ПВХ воздействует на каркас (багет) с горизонтальным усилием 70 кгс на 1 погонный метр. При наличии стены из ГКЛ нагрузка действует и на нее.
Если планируется установить откатную дверь, нужен максимально жесткий каркас.
2. Прочность к динамическим нагрузкам. Если выделяется детская, толщина будущей перегородки должна обезопасить ее от разрушения во время подвижных игр и различных шалостей.

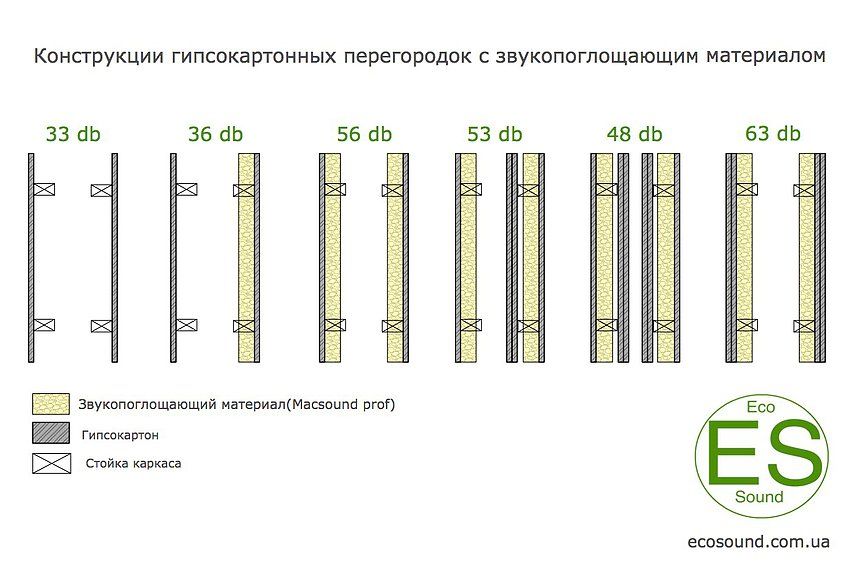

3. Повышенная звукоизоляция. Чтобы оборудовать часть комнаты под спальню и сделать ее непроницаемой для внешних шумов, в каркас закладывают более толстый слой поглощающего материала.
4. Устройство скрытых инженерных сетей. В пустотах можно поместить электропроводку, кабели локальной сети, трубы водопровода и канализации, каналы вентиляции и кондиционирования. Для монтажа указанных коммуникаций толщина внутренней полости должна быть максимальной.
Виды перегородок и краткое руководство по их обустройству
Выделяют следующие разновидности:
- По применению – декоративные и функциональные. Первые принято делать двусторонними из двух тонких листов гипсокартона (толщина 9,5 мм) – этого достаточно, если не ставится дверь и отсутствуют другие нагрузки.
Для функциональных перегородок чаще всего берут лист 12,5 мм. - По сроку службы – временные и капитальные.
- По внешнему виду – с дверью и глухие.
- По виду крепления – стационарные или раздвижные.
- По типу каркаса – с использованием плоскостного или перегородочного профиля. Первый (стандартная маркировка ud, cd) предназначен для облицовки стен и потолков, он не рассчитан на большие нагрузки и применяется только для декоративных конструкций. Второй (обозначается uw или cw) служит для фиксации ко всем смежным поверхностям.
Для функциональных перегородок чаще всего берут лист 12,5 мм.Каркас из стального профиля может быть одинарным: этот вариант подойдет для временных, легко разбираемых перегородок из гипсокартона. Если ставится дверь, монтируется мощная шумоизоляция либо габаритные инженерные сети, лучше сделать двойной каркас.
Устройство особо прочных или огнестойких сооружений требует соединения двух профилей по принципу двутавра. В раздвижных системах тоже применяется двойной каркас: один из них подвижный, а второй – стационарный.
Проектирование и монтаж ГКЛ
Инструкция по проектированию и сборке изложена в статье СП 55.101.2000 (специальном своде правил, входящем в СНиП). Согласно этому документу конструкции из ГКЛ делятся на несколько типов, данные которых приведены в таблице.
| Параметры | Обозначение перегородки | ||||
| С111 | С112 | С113 | С115 | С116 | |
| Металлический каркас | Одинарный | Одинарный | Стандартный | Двойной | Двойной |
| Вид обшивки | Двусторонняя | Двусторонняя | Двусторонняя | Двусторонняя | Двусторонняя |
| Число слоев ГКЛ | 1+1 | 2+2 | 2+1 | 2+2 | 2+2 |
| Общая толщина | 75/100/125 | 100/125/150 | 175 | 155/205/255 | Минимум 220 |
| Шумоизоляция, дБ | 41/43/45 | 47/49/50 | 54 | 53/54/55 | 49 |
Из чего складывается толщина:
1.
Тонкая декоративная или функциональная. Ее сооружают, если комната небольшая и нужно сэкономить пространство. Изготавливают одинарный каркас из профиля с поперечным размером 50 мм, обшивку делают двустороннюю однослойную (толщина ГКЛ – 12,5). В этом случае суммарный размер обшивки составляет 50 +12,5*2 = 75 мм.
2. Усиленная тонкая перегородка. Укрепление достигается за счет применения двойной обшивки и придания жесткости. С этой целью в стоечные профили закладывают деревянные бруски 50х50 мм, попарно стыкуют вертикальные профили или уменьшают интервал между ними до 40 см. Общая толщина равна 100 (50 + 12,5*4).
3. Звукоизолирующие каркасные перегородки из гипсокартона. Рекомендуется использовать стойки максимального сечения шириной 100 мм и сделать двустороннюю обшивку листом в один слой (если не требуется особая прочность). Между стоками враспор, без крепления укладывают минвату (стандартная толщина плит звукоизоляции – 100). Общий размер конструкции в поперечном сечении составит 100 + 12,5*2 = 125 мм.
4. Усиленная шумоизоляция. Для такого варианта нужно соорудить два каркаса из профиля 50 мм, расположив их параллельно друг другу на расстоянии 5-10 мм. Полости в стойках заполняют минеральной ватой. Завершается устройство перегородки монтажом ГКЛ – лучше в два слоя с каждой стороны. Общая толщина равна 50*2 (два каркаса) + 10 (зазор) + 12,5*4 (обшивка) = 160. Звукоизоляция стен из гипсокартона будет еще выше, если под направляющие проложить демпферную ленту. Она гасит звуковые колебания, не допуская их передачи от профилей к перекрытиям и стенам.
Если отгораживается небольшая комната с раковиной для умывания, можно спрятать водопровод или канализацию диаметром 90 мм. Для этого выбирают стоечный профиль размером 100, обустраивают однослойную двустороннюю обшивку и получают толщину стенки 100 + 12,5*2 = 125. Если помещение будет с раздвижной дверью, каркас делают двойным, и его минимальный размер – 220 мм. Инструкция рекомендует для наглядности предварительно составить чертеж, расписать в нем параметры и форму конструкции, рассчитать материалы и подобрать их по маркировке.
Каковы распространенные размеры профилей для перегородок из гипсокартона?
Обычные размеры профилей перегородок из гипсокартона обычно составляют 75 мм и 100 мм, а расстояние между килями не может превышать 420 мм. Кроме того, перед установкой профилей для перегородок из гипсокартона, которые производятся на станке для производства профилей из гипсокартона, необходимо сначала обработать и выровнять контактные части, а затем выполнить соединение.
Подробное содержание будет представлено ниже.
Стандартный размер профилей перегородок из гипсокартона:
1. Обычно используемые легкие стальные рамы для перегородок имеют размеры 75 мм и 100 мм. Эта спецификация определяет толщину перегородки, а длина обычно составляет 3 м и 4 м. Толщина гипсокартона обычно составляет 9,5 мм, 12 мм, 15 мм, а некоторая толщина менее 9,5 мм, но обычно она нестандартна; Длина составляет 2400 мм, 3000 мм, а ширина в основном 1200 мм.
2. Как правило, гипсокартон с обеих сторон легкой стальной рамы разделен на перегородки, а толщина шпаклевки составляет 10 см, а толщина — 11 см. Общая толщина рамы составляет 7,5 см, а толщина двусторонней двухслойной уплотнительной пластины (1,20 см) килевой перегородки из легкой стали 75 типов составляет 9 мм.0,90 см. После покраски толщина стены превышает 10 см. Толщина стенки легкой стальной килевой перегородки типа 100 и 150 может быть определена по аналогии.
3. Конструкция легкой стальной рамы не является статичной, и иногда во время строительства необходимо добавить и усилить киль; Расстояние между килями по вертикали следует определять в соответствии с шириной гипсокартона. Как правило, один размещается сбоку от гипсокартона, а другой — внутри доски.
Расстояние не более 600мм; когда в отделочном слое стены используется керамическая плитка и другие материалы, вес увеличивается, в это время расстояние между килями не может превышать 420 мм. Если высота перегородки должна быть увеличена, расстояние между килями должно быть соответственно уменьшено.
Этапы монтажа профилей перегородок из гипсокартона:
1. Перед установкой верхнего киля по земле необходимо загладить контактную часть с килем. Например, чтобы сделать бетонный плинтус, столешницу нужно выровнять цементным раствором. Поскольку плинтус имеет небольшую ширину, обычно она составляет около 100 мм.
2. При установке верхнего киля по земле необходимо наклеить две длинные неопреновые полоски или пенопластовые полоски на тыльную сторону киля. Метод склеивания заключается в использовании двусторонней клейкой ленты шириной 10 см, приклеивании отрезка ленты через каждые 500 мм или около того, а затем наклеивании неопреновой ленты на ленту.
3. При установке киля вдоль верхней части для соединения с бетонными элементами обычно используются гвозди M5x35 мм, а для установки используется гвоздевой пистолет. Чтобы предотвратить проникновение гвоздей в киль, в каждую позицию для гвоздей следует добавить блок стальных пластин размером 30 мм x 30 мм и толщиной 2 мм.
При установке вдоль верхнего киля также можно использовать распорные болты или предварительно заложенные деревянные кирпичи для соединения с помощью шурупов.4. При установке С-образного вертикального киля вставьте верхний и нижний концы вертикального киля в верхний киль по земле, отрегулируйте размер в соответствии с требованиями, точно расположите и требуйте вертикального размещения.
На каждом вертикальном киле на определенном расстоянии по длине киля предусмотрены прорезанные Н-образные квадратные отверстия, которые могут быть временно открыты в процессе монтажа для обеспечения резьбы и резьбы трубы в перегородке.
Если вы хотите узнать больше о профилях перегородок из гипсокартона, вы также можете посетить наш официальный веб-сайт, чтобы узнать о соответствующих машинах.
