1. Основные виды проводов и кабелей
2. Маркировка силовых кабелей
3. Основные отличия кабеля от провода
4. Все виды силовых кабелей
5. Типы электрических кабелей и проводов


Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике.

Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.

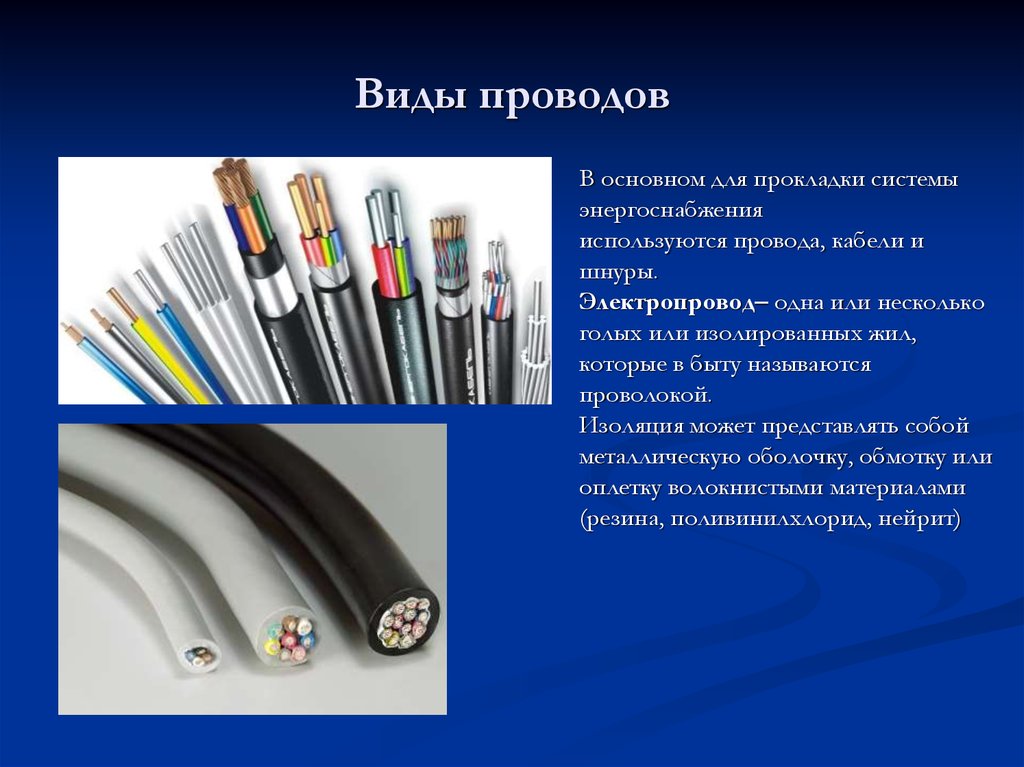

Основные виды проводов и кабелей

Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:

• электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;
• монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
• телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:
• силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
• сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;

• телефонные;
• антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;

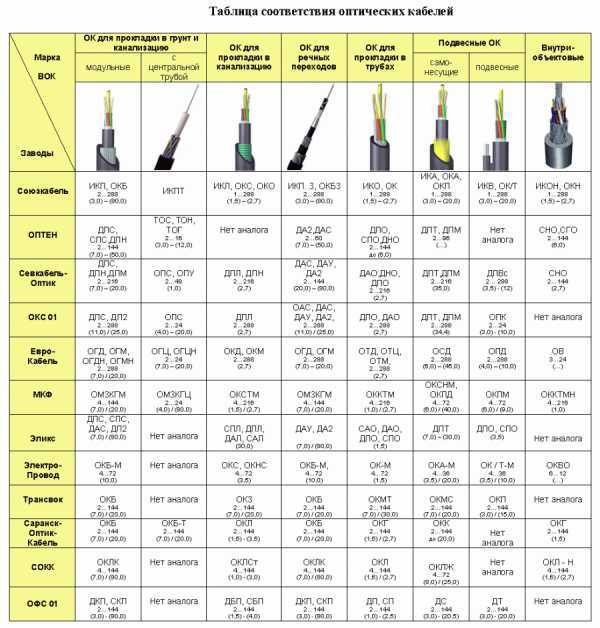

• оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
• акустические. Основная цель – соединение всех составляющих акустической системы, вследствие чего происходит передача сигнала от усилителей звуковой частоты к системе, которая отвечает за воспроизведение звука.

Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.

---

Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.

---

Маркировка силовых кабелей

Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:

• состав жил, изоляции;
• предназначение;
• общее число и диаметр сечения;
• наличие дополнительных особенностей.

Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.

Таблица-расшифровка самых часто встречающихся типов маркировки

Маркировка	Расшифровка
СИП	Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях.
ШВВП	Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа
ПВ1	С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети.
АПВ	Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства.
ПВЗ	Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей.
ПВС	Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях.
АВВГнгд	Провод из алюминия с поливинилхлоридной негорючей оболочкой.
ВВГнгд	Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий.
ВВГпнг	Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение.

Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.

Основные отличия кабеля от провода

Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.

Основные отличительные черты

Наименование	Кабель	Провод
Структура	Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала.	Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной.
Оболочка	Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. Это позволяет упростить процесс монтажа и дальнейшую эксплуатацию.	Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий.
Разновидности	Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты.	Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала
Применение	Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям.	Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств.

Все виды силовых кабелей

Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.

Виды силовых кабелей:

• ВВГ;
• КГ;
• ВББШв;
• светящиеся кабели.

Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

ВВГ

Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных. Внутренний, наружный слой изоляции состоит из ПВХ, что в свою очередь обеспечивает защиту во время воздействия критической температуры, а также попадания внутрь влаги. Среди основных модифицированных вариантов следует выделить:

• АВВГ. Отличается наличием алюминиевых однопроволочных жил;
• ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
• ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
• ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.

КГ

Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.

Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.

ВББШв

Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.

Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.

Светящийся кабель

Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:

• наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
• люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.

При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.

Типы электрических кабелей и проводов

На сегодняшний день существуют следующие типы электрических кабелей и проводов:

• медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;

• алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;

• одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;

• многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.


---

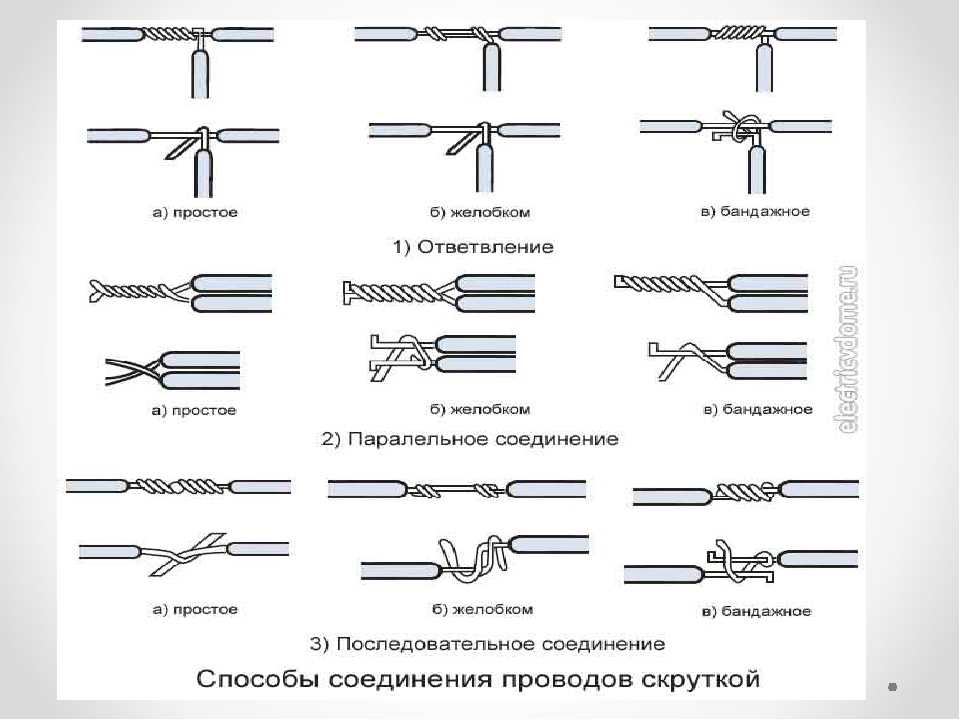

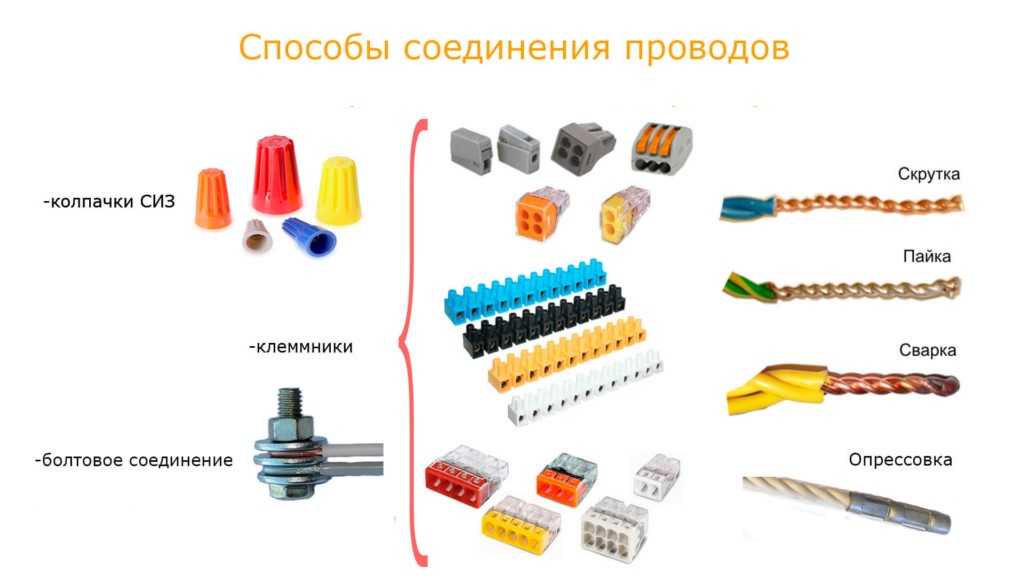

Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.

---

Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.

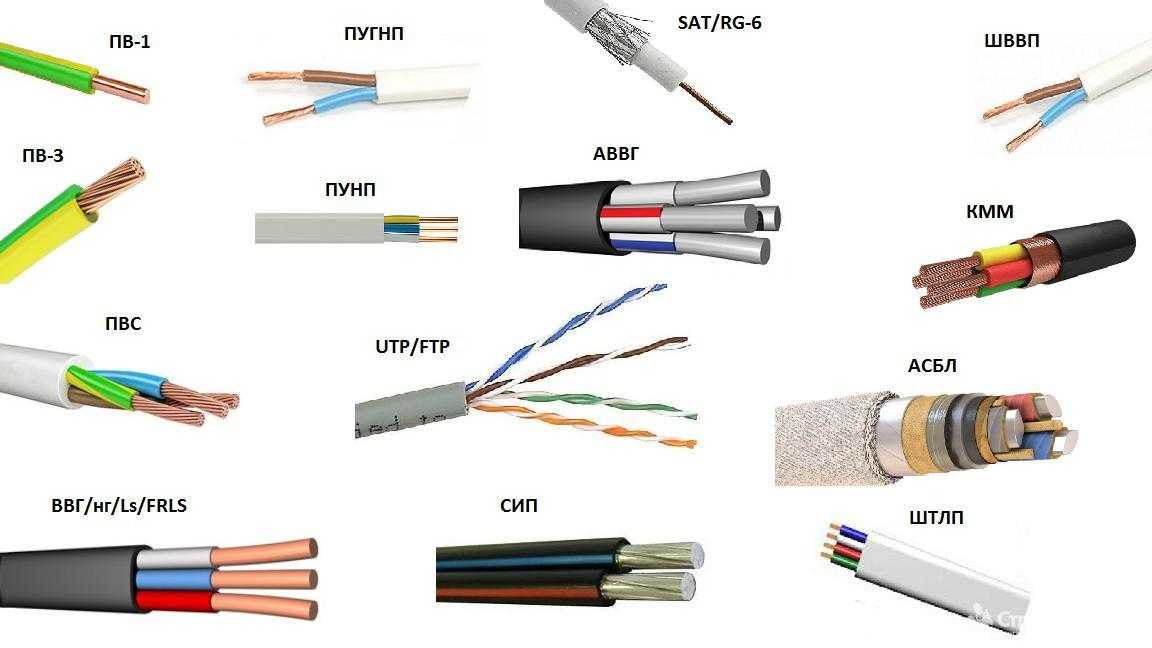

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

Ассортимент силовых кабелей нашего магазина доступен по ссылкам: медные и алюминиевые.

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

•

• Кабель ВВГнг LS
• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Ниже подробно описаны возможные виды медных и алюминиевых установочных кабелей.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

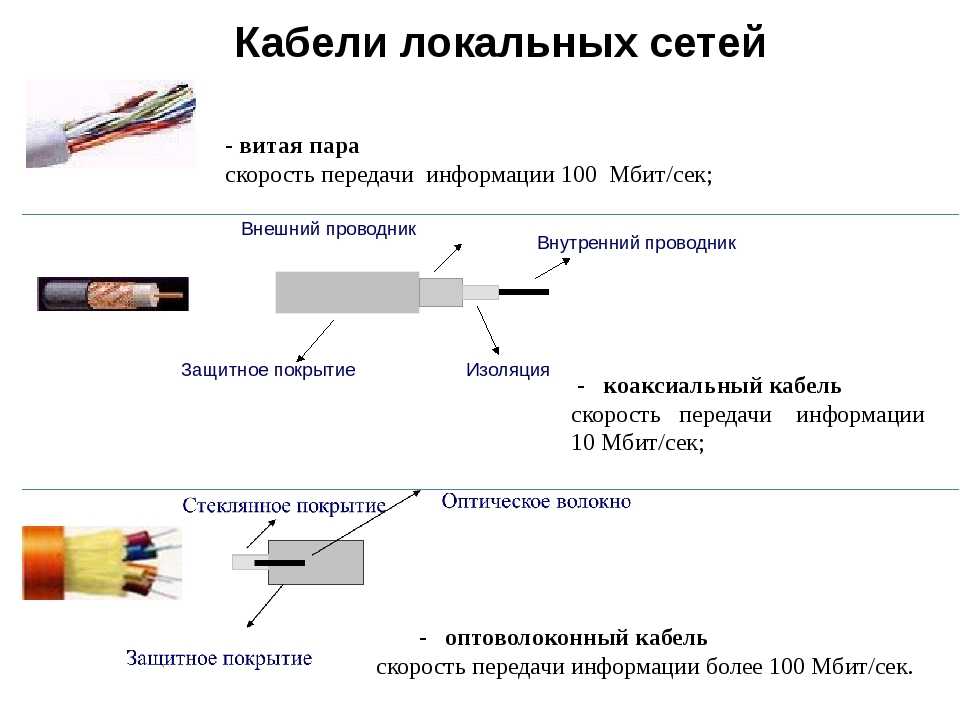

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

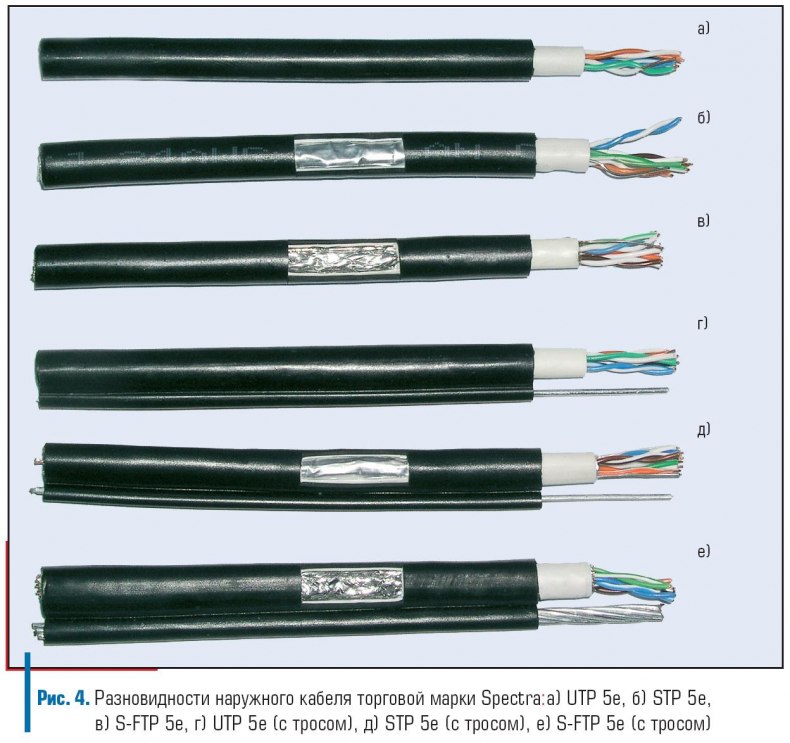

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
•

• Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

11 типов кабелей, которые должен знать каждый домовладелец

istockphoto. com

Кабели используются для подключения одного устройства к другому, будь то телевизор, маршрутизатор или компьютер. Однако не все устройства используют один и тот же тип кабеля, а некоторые устройства имеют разные типы кабелей для различных периферийных выходов или для получения питания от электрической розетки.

Из-за разнообразия типов кабелей важно понимать разницу между кабелями для компьютеров и типами аудиокабелей. Также полезно знать, как отличить кабель micro USB от кабеля USB-C и т. д. Познакомьтесь поближе с распространенными типами кабелей, которые используются в доме, прочитав о следующих 11 типах кабелей.

1. Кабель HDMI

amazon.com

Кабели HDMI являются одними из наиболее часто используемых и хорошо известных кабелей для подключения компьютеров, телевизоров, игровых систем и других электронных устройств. Они были выпущены в 2004 году в качестве замены кабелей VGA, потому что HDMI мог передавать и передавать звук и видео в высоком разрешении, в то время как кабелям VGA требовалось несколько портов для подключения звука и видео.

Длина этих кабелей может варьироваться от менее 1 фута до более 20 футов, что позволяет пользователям устанавливать комплексные развлекательные системы у себя дома или просто подключать компьютер к монитору. Из-за большого спроса на развлечения высокой четкости кабели HDMI обычно входят в комплект систем видеоигр, домашних проекторов и других периферийных устройств, поэтому вполне вероятно, что у вас дома есть один или несколько таких кабелей.

Подходит для: Используйте кабели HDMI для получения звука и видео высокой четкости с телевизора или монитора компьютера.

Наша рекомендация: HDMI-кабель Highwings 8K, 2 шт. — можно приобрести на Amazon за 14,99 долл. США (Гбит/с).

2. USB Type-A

amazon.com

Если вы когда-либо пытались найти правильную ориентацию кабеля при подключении кабеля USB к компьютеру, то вы хорошо знакомы с кабелями USB типа A. Эти USB-кабели являются одним из наиболее распространенных типов компьютерных кабелей, хотя существуют также кабели USB-C, micro USB и даже кабели Lightning. Однако основное отличие кабеля USB-A от других кабелей USB заключается в размере и назначении.

В то время как другие кабели USB в основном используются для подключения небольших устройств, таких как планшеты или телефоны, кабели USB-A необходимы практически для каждого периферийного устройства компьютера, включая клавиатуры, мыши, гарнитуры, флэш-накопители, беспроводные адаптеры и внешние жесткие диски. Они имеют плоскую прямоугольную форму и должны быть вставлены в правильной ориентации, иначе кабель не войдет в порт USB.

Подходит для: Кабели USB-A необходимы для проводного соединения между компьютерными периферийными устройствами, а также используются с игровыми консолями и телевизорами.

Наша рекомендация: Удлинительный кабель AINOPE 10FT USB 3.0 — купите на Amazon за 10,99 долларов США.

3. Кабель USB-C

amazon.com

Являясь одним из новейших доступных типов кабелей USB, кабели USB-C способны передавать аудио-, видео- и текстовые данные. Эти кабели небольшой прямоугольной формы с закругленными концами обычно используются с планшетами, смартфонами и другими мобильными устройствами. Кабели USB-C предназначены не только для подключения устройства к компьютеру для передачи данных, их также можно использовать для зарядки устройства, что делает кабели USB-C впечатляющим шагом вперед по сравнению со старыми типами кабелей, функциональность которых была ограничена.

На самом деле, эти USB-кабели теперь начинают использоваться с ноутбуками и игровыми консолями, заменяя традиционные кабели контроллеров этим инновационным новым дизайном. Перед использованием проверьте порты на вашем компьютере, смартфоне или другом устройстве на наличие порта USB-C. Некоторые продукты Apple имеют порты для кабеля Lightning, в то время как другие продукты теперь используют порты USB-C.

Подходит для: Подключайте смартфоны, планшеты и другие мобильные устройства с помощью новых кабелей USB-C.

Наша рекомендация: Кабель Anker USB C — приобретите на Amazon за 14,99 долларов США
Кабели Anker USB-C удлиняются до 6 футов и предназначены для подключения мобильных устройств от порта USB-C к адаптерам питания USB-A для зарядка.

4. Micro-USB

amazon.com

USB-кабель типа micro-USB — это старый тип кабеля, который был стандартом для смартфонов, планшетов и других мобильных устройств, пока его не заменили на USB. -С кабели. Несмотря на то, что это кабель старого типа, некоторые новые продукты по-прежнему будут иметь порты micro-USB, например цифровые камеры, внешние жесткие диски или клавиатуры. Кабели USB-C в настоящее время имеют более узкий спектр применения.

Если у вас старый планшет или смартфон, то, скорее всего, устройство оснащено портом micro-USB. Эти тросы имеют трапециевидную форму с короткой плоской вершиной и длинным плоским низом. Как и кабели USB-C, кабели micro-USB можно использовать как для передачи данных, так и для подзарядки совместимых мобильных устройств.

Подходит для: Заряжайте или подключайте старые мобильные устройства и некоторые новые периферийные устройства с помощью кабелей micro-USB.

Наша рекомендация: Кабель Micro USB RAMPOW — купите на Amazon за 8,49 долл. США
Кабель micro USB с нейлоновой оплеткой устойчив к скручиванию, изгибу и перегибам, которые могут повредить менее прочные кабели.

5. Кабель Lightning

amazon.com

Хотя кабели Lightning на самом деле не являются USB-кабелями, их часто объединяют с ними, поскольку они выполняют те же основные функции, что и подключение смартфонов, планшетов и компьютерных периферийных устройств. Однако разница в том, что кабели Lightning — это продукт, производимый Apple для устройств Apple под брендом. Эти кабели можно использовать как для передачи данных, так и для зарядки устройств.

Кабели Lightning имеют тот же размер, что и кабели USB-C, но вместо прямоугольной или даже трапециевидной формы разъемы кабелей Lightning просто состоят из тонкого куска металла с несколькими контактными точками на конце металлического разъема. Очевидным ограничением кабелей Lightning является то, что они бесполезны для какого-либо продукта, кроме устройств Apple, и, учитывая постоянную популярность Samsung, Microsoft и других брендов электроники, такое использование для конкретных брендов умаляет общие возможности кабеля Lightning.

Подходит для: Пользователи Apple используют кабели Lightning для подзарядки мобильных устройств, подключения периферийных устройств MacBook и передачи данных с устройств Apple или на них.

Наша рекомендация: SMALLElectric Lightning Cable — купите на Amazon за 7,64 доллара США
Усиленная конструкция этого шестифутового кабеля Lightning помогает предотвратить повреждение разъема из-за чрезмерного использования.

6. Аудиокабель 3,5 мм

amazon.com

Используемый в качестве одного из наиболее распространенных аудиокабелей более десяти лет, 3,5-миллиметровые аудиокабели также могут называться вспомогательными или вспомогательными кабелями. Их лучше всего узнают, когда вы хотите послушать музыку, чтобы заглушить соседей, заняться учебой или уделить внимание важному видеозвонку. Просто возьмите наушники и подключите их 3,5-миллиметровым вспомогательным кабелем к порту для наушников на вашем устройстве.

Хотя этот порт обычно называют портом для наушников, технически это 3,5-миллиметровый порт аудиокабеля. Так уж получилось, что устройства, которые чаще всего используют это соединение, — это наушники, поэтому производители компьютеров, планшетов и смартфонов начали маркировать порт символом наушников, что привело к тому, что большинство людей стали называть его разъемом для наушников или портом для наушников. В некоторых компьютерных динамиках также используются 3,5-миллиметровые аудиокабели, хотя более крупные динамики обычно имеют более прочные аудиокабели для лучшей передачи аудиоданных.

Подходит для: Подключите наушники или совместимые динамики с помощью 3,5-миллиметровых аудиокабелей.

Наши рекомендации: Аудиокабель Tan QY 3,5 мм — купите на Amazon за 8,99 долл. аудиопорты.

7. Кабель Ethernet

amazon.com

Несмотря на то, что кабели Ethernet были изобретены более 40 лет назад, они никогда не пользовались большим спросом у бытовых потребителей по сравнению с кабелями USB, HDMI или даже старыми кабелями VGA. Причина этого в том, что кабели Ethernet используются специально для подключения нескольких устройств в локальной сети (LAN) или глобальной сети (WAN).

Эти сети обычно используются на рабочих местах, но дома кабели Ethernet используются только для прямого подключения компьютера к модему или маршрутизатору. Кабели Ethernet также можно использовать для подключения сетей камер безопасности, что позволяет пользователю управлять камерами с одного устройства вместо того, чтобы каждая камера работала в своей собственной независимой сети.

Подходит для: Используйте кабель Ethernet, чтобы настроить взаимосвязанную домашнюю систему безопасности или получить надежный доступ в Интернет, когда Wi-Fi затруднен.

Наша рекомендация: Ethernet-кабель Vabogu Cat 8. Приобретите на Amazon за 8,99 долларов США.

8. Коаксиальный кабель

amazon.com

Более 20 лет назад коаксиальные кабели в основном использовались для подключения домашних спутников и местных кабельных сетей к дому, чтобы смотреть телевизор с семьей. В то время доступ в Интернет был доступен только через модем с коммутируемой связью через локальную телефонную сеть. Когда впервые появился кабельный интернет, коаксиальные кабели быстро стали необходимостью во многих жилых домах.

В настоящее время коаксиальные кабели по-прежнему используются для подключения домашних модемов и маршрутизаторов к входящей кабельной системе. Они также полезны для домашнего спутникового подключения и их очень легко распознать благодаря идеально круглому разъему с тонким проводом, выступающим из центра кабеля.

Подходит для: Убедитесь, что в доме есть быстрый доступ в Интернет, надежное спутниковое соединение и стабильная передача кабельного телевидения по коаксиальному кабелю.

Наша рекомендация: Кабели Ultra Clarity Коаксиальный кабель — приобретите на Amazon за 10,95 долларов США
Сведите к минимуму помехи и обеспечьте плавное подключение к Интернету с помощью позолоченных разъемов коаксиального кабеля.

9. Волоконно-оптический кабель

amazon.com

Волоконно-оптические кабели не ограничены конкретным разъемом или портом, как кабели USB или HDMI. Этот тип кабеля заменяет традиционную конструкцию передачи по кабелю передачей на основе света. Вместо того, чтобы полагаться на электрические импульсы, эти кабели могут иметь сотни оптических волокон, проходящих через них, которые отправляют данные с помощью быстрых импульсов света. Как известно большинству людей, свет распространяется быстрее, чем любой другой вид энергии, поэтому скорость передачи по оптоволоконному кабелю значительно выше, чем по стандартному медному кабелю.

Однако гибкость волоконно-оптических кабелей ограничена, и эти кабели являются относительно новыми, поэтому в настоящее время они широко не используются в жилых помещениях. Тем не менее, многие интернет-провайдеры начали заменять старые медные кабели оптоволоконными, чтобы увеличить потенциал своей сети.

Подходит для: Возможна быстрая и точная передача данных с использованием высококачественного оптоволоконного кабеля для аудио-, видео- и тестовой передачи.

Наша рекомендация: Волоконно-оптический кабель WARRKY 6 футов — купите на Amazon за 9,99 долларов США
Получите невероятно чистый звук, когда этот оптоволоконный кабель используется для подключения игровых консолей, звуковых панелей и систем домашнего кинотеатра к телевизору.

10. Кабель DVI

amazon.com

Кабели DVI предназначались для замены кабелей VGA, когда большинство развлекательных программ перешли с аналогового контента на цифровой. Эти кабели улучшили скорость передачи и качество данных, позволяя пользователям смотреть телевизор, играть в видеоигры или работать на компьютере с выходом более высокого разрешения, чем это было возможно ранее.

Использование кабелей DVI было быстро заменено кабелями HDMI до того, как кабели DVI смогли полностью заменить кабели VGA, что сделало HDMI более популярным преемником кабелей VGA. В некоторых компаниях и домашних офисах все еще могут быть кабели DVI для подключения компьютера к старому монитору, одновременного подключения нескольких мониторов к одному компьютеру или подключения к старому телевизору. Однако этот тип кабеля в основном вышел из употребления.

Подходит для: Пользователи старых мониторов и телевизоров могут использовать кабели DVI для подключения настольных компьютеров, проекторов и ноутбуков.

Наша рекомендация: Кабель Benfei DVI-D-DVI-D — купите на Amazon за 8,99 долл. долговечность.

11. Шнур питания переменного тока

amazon.com

Почти каждое электронное устройство в доме имеет шнур питания переменного тока (AC) для подключения устройства к доступной электрической розетке. Без кабеля переменного тока невозможно зарядить большинство компьютеров, включить телевизор, и даже такие бытовые приборы, как микроволновые печи, кофеварки и будильники, могут стать бесполезными без шнура такого типа.

Некоторым пользователям может не понадобиться кабель HDMI или кабель USB, но этого нельзя сказать о кабелях питания переменного тока. Если вы используете какое-либо электронное устройство, которое подключается к стандартной розетке, вам также понадобится шнур питания переменного тока. К некоторым устройствам подключен этот шнур, в то время как другие устройства, например ноутбуки, могут иметь съемный шнур питания переменного тока.

Подходит для: Обеспечьте питание электронных устройств в доме с помощью кабеля питания переменного тока.

Наша рекомендация: Шнур питания переменного тока Bicmice. Приобретите на Amazon за 7,99 долларов США.

Глава 4: Кабели

Что такое сетевой кабель?

Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других сетях будут использоваться различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для разработки успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

• Кабель с неэкранированной витой парой (UTP)
Кабель
• с экранированной витой парой (STP)
• Коаксиальный кабель
• Волоконно-оптический кабель
Руководства по установке кабелей
• Беспроводные локальные сети
Кабель
• с неэкранированной витой парой (UTP)

Витая пара бывает двух видов: экранированная и неэкранированная. Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до чрезвычайно высокоскоростного кабеля. Кабель имеет четыре пары проводов внутри оболочки. Каждая пара скручена с разным количеством витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств. Чем туже скручивание, тем выше поддерживаемая скорость передачи и выше стоимость фута. EIA/TIA (Ассоциация электронной промышленности/Ассоциация телекоммуникационной промышленности) установила стандарты UTP и классифицировала шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары

Категория	Скорость	Использовать
1	1 Мбит/с	Только голос (телефонный провод)
2	4 Мбит/с	LocalTalk и телефон (используется редко)
3	16 Мбит/с	10BaseT Ethernet
4	20 Мбит/с	Token Ring (используется редко)
5	100 Мбит/с (2 пары)	100BaseT Ethernet
	1000 Мбит/с (4 пары)	Гигабитный Ethernet
5е	1000 Мбит/с	Гигабитный Ethernet
6	10 000 Мбит/с	Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартным разъемом для неэкранированной витой пары является разъем RJ-45. Это пластиковый разъем, похожий на большой телефонный разъем (см. рис. 2). Слот позволяет вставлять RJ-45 только одним способом. RJ расшифровывается как Registered Jack, подразумевая, что разъем соответствует стандарту, заимствованному из телефонной индустрии. Этот стандарт определяет, какой провод подходит к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиочастотным и электрическим помехам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. д.). Если вы должны разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальную длину кабелей.

Кабель с экранированной витой парой доступен в трех различных конфигурациях:

1. Каждая пара проводов индивидуально экранирована фольгой.
2. Внутри оболочки имеется экран из фольги или оплетки, покрывающий все провода (группой).
3. Вокруг каждой отдельной пары, а также вокруг всей группы проводов имеется экран (так называемая витая пара с двойным экраном).

Коаксиальный кабель имеет один медный проводник в центре. Слой пластика обеспечивает изоляцию между центральным проводником и плетеным металлическим экраном (см. рис. 3). Металлический экран помогает блокировать любые внешние помехи от флуоресцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Несмотря на сложность прокладки коаксиального кабеля, он обладает высокой устойчивостью к помехам. Кроме того, он может поддерживать большую длину кабеля между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей — толстые коаксиальные и тонкие коаксиальные.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к спецификациям тонкого коаксиального кабеля, передающего сигналы Ethernet. Цифра 2 означает, что приблизительная максимальная длина сегмента составляет 200 метров. На самом деле максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях с линейными шинами.

Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, передающего сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую оболочку, предотвращающую попадание влаги на центральный проводник. Это делает толстый коаксиальный кабель отличным выбором при использовании длинных кабелей в сети линейных шин. Одним из недостатков толстого коаксиала является то, что он плохо гнется и его сложно установить.

Соединители коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Bayone-Neill-Concelman (BNC) (см. рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, бочкообразный разъем и терминатор. Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с вашей сетью, всегда используйте разъемы BNC, которые обжимают, а не накручивают кабель.

Рис. 4. Разъем BNC

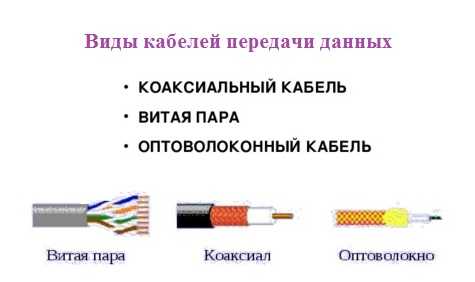

Волоконно-оптический кабель состоит из центральной стеклянной сердцевины, окруженной несколькими слоями защитных материалов (см. рис. 5). Он передает свет, а не электронные сигналы, устраняя проблему электрических помех. Это делает его идеальным для определенных сред с большим количеством электрических помех. Это также сделало его стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель имеет возможность передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также имеет возможность передавать информацию на гораздо более высоких скоростях. Эта способность расширяет коммуникационные возможности, включая такие услуги, как видеоконференции и интерактивные услуги. Стоимость оптоволоконного кабеля сопоставима с медным кабелем; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, передающего сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготовлена ​​из стеклянных или пластиковых волокон (см. рис. 5). Затем пластиковое покрытие амортизирует центр волокна, а кевларовое волокно помогает укрепить кабели и предотвратить их поломку. Наружная изолирующая оболочка из тефлона или ПВХ.

Рис. 5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают высокую пропускную способность на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но это дороже.

Спецификация	Тип кабеля
10BaseT	неэкранированная витая пара
10Base2	Тонкий коаксиальный
10Base5	Толстый коаксиальный
100BaseT	неэкранированная витая пара
100BaseFX	Оптоволокно
100BaseBX	Одномодовое волокно
100BaseSX	Многомодовое волокно
1000BaseT	неэкранированная витая пара
1000BaseFX	Оптоволокно
1000BaseBX	Одномодовое волокно
1000BaseSX	Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

• Всегда используйте больше кабеля, чем вам нужно. Оставьте много слабины.
• Проверяйте каждую часть сети по мере ее установки. Даже если он совершенно новый, у него могут быть проблемы, которые потом будет сложно изолировать.
• Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
• Если необходимо проложить кабель по полу, накройте кабель кабельными протекторами.
• Пометьте оба конца каждого кабеля.
• Используйте кабельные стяжки (не ленту), чтобы скрепить кабели вместе в одном месте.

Все больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, лучи инфракрасного света или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик/антенну для отправки и получения данных. Информация передается между приемопередатчиками, как если бы они были физически связаны. Для более дальних расстояний беспроводная связь также может осуществляться с помощью технологии сотовой связи, микроволновой передачи или спутниковой связи.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где прокладка кабелей может быть затруднена или невозможна.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание. Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть открытая прямая линия. Если человек находится в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такие препятствия могут замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это широковещательная передача инфракрасных сигналов, рассылаемых в нескольких направлениях, которые отражаются от стен и потолков, пока в конечном итоге не достигают приемника. Сетевые коммуникации с помощью лазера практически аналогичны инфракрасным сетям прямой видимости.

Беспроводные стандарты и скорости

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось (и будет продолжать появляться) множество вариаций. Сети Wi-Fi используют протокол Ethernet.

Стандарт	Максимальная скорость	Типичный диапазон
802.11а	54 Мбит/с	150 футов
802.11b	11 Мбит/с	300 футов
802. 11g	54 Мбит/с	300 футов
802.11n	100 Мбит/с	300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Наибольшая уязвимость сети заключается в том, что мошеннические машины могут «заглянуть» в радиосвязь. Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью нужных инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и/или или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы минимизировать возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ О ШИФРОВАНИИ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (WiFi Protected Access версии 1 и 2) намного лучше защищают информацию, но использование слабых паролей или парольных фраз при включении этих шифров может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны при использовании конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного использования беспроводной сети используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.

Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы смешанного регистра, длиной не менее 14 символов).

Изоляция.

Используйте беспроводной маршрутизатор, который помещает все беспроводные соединения в подсеть, независимую от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.

Скрытый SSID.

Каждая точка доступа имеет идентификатор набора служб (SSID), который по умолчанию передается на клиентские устройства, чтобы можно было найти точку доступа. Отключив эту функцию, стандартное клиентское программное обеспечение для подключения не сможет «увидеть» точку доступа. Тем не менее, обсуждавшиеся ранее программы для наблюдения могут легко найти эти точки доступа, так что само по себе это не более чем скрывает имя точки доступа от случайных пользователей беспроводной связи.

Преимущества беспроводных сетей:

• Мобильность. С портативного компьютера или мобильного устройства доступ может быть доступен на всей территории школы, в торговом центре, в самолете и т. д. Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
• Быстрая настройка. Если на вашем компьютере есть беспроводной адаптер, найти беспроводную сеть можно так же просто, как щелкнуть «Подключиться к сети» — в некоторых случаях вы будете автоматически подключаться к сетям в пределах досягаемости.
• Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
• Расширяемость. Добавление новых компьютеров в беспроводную сеть так же просто, как включение компьютера (при условии, что вы не превышаете максимальное количество устройств).

Недостатки беспроводных сетей:

• Безопасность — Будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к сети, входящий и исходящий из вашей беспроводной сети.
• Помехи. Поскольку в беспроводных сетях для передачи используются радиосигналы и аналогичные методы, они чувствительны к помехам от источников света и электронных устройств.
• Нестабильные соединения. Сколько раз вы слышите сообщение «Подождите, я только что потерял соединение?» Из-за помех, создаваемых электрическими устройствами и/или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как соединения по выделенному кабелю.
