Терморегулятор eberle как подключить: Схема подключения механического терморегулятора

Содержание

Схема подключения механического терморегулятора


Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения. Принцип работы тут простой - пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.

Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных.



Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.

Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»


Зачастую, производители не особо стараются сопроводить свои механические терморегуляторы удобными, подробными инструкциями по подключению, ограничиваясь лишь общей схемой, которую без знания основ электротехники бывает тяжело понять. Так, например, с комнатным механическим термостатом Zilon za-1 в комплекте поставляется вот такая схема подключения:



Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.


Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.



Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.


Клеммы «1» и «2» это контакты для подачи питания на лампу – индикатор работы домашнего механического терморегулятора. К клемме «2», требуется подключать последовательно провод, идущий от клеммы «4» или «5», в зависимости от того к какой из них подключена нагрузка  - отопление или охлаждение. Таким образом, пока электрический ток поступает на климатический прибор, индикатор светится, указывая нам о том, что прибор в рабочем режиме.




Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:



Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.





Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.




Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.

Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.


При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.


Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.

Cхемы подключения инфракрасного обогревателя через терморегулятор


Более того, они  универсальные и позволяют устанавливать не только инфракрасные, но и приборы любого другого типа, например, масленые или конвекционные. Представленные ниже варианты, расположены от самого простого к сложному. Каждый следующий, устраняет недостатки предыдущего и даёт новые возможности потребителю, но при этом усложняется монтаж, увеличивает количество используемых материалов.

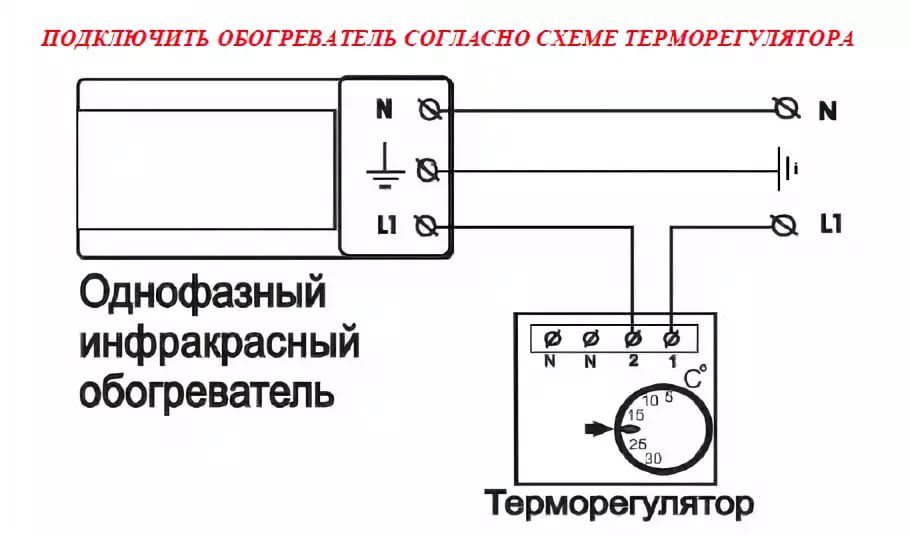

Основные схемы подключения инфракрасных обогревателей

1. Прямое

2. Через термостат, включаемый в розетку

3. Через стационарный механический/электронный терморегулятор

4. Через терморегулятор и контактор





Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

- Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой - как только становится холодно – вы его включаете, если стало жарко - выключаете.

- Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

- Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

- Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

- Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.



Основные преимущества:

- Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

- Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

- Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.


ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

- не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

- Вам придётся занять одну из розеток помещения

- Внешний монтаж портит общий вид интерьера


Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.

При этом самый простой вариант - докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.


Основные недостатки

- привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

- необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

- Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

- Внешний вид монтажа

На виду остаются все проводники, занимается розетка.


Преимущества:


- Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

- Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.





Это, на мой взгляд, самая оптимальная схема подключения инфракрасного обогревателя. Можно применять любой - механический, электромеханический или цифровой(электронный).

При её реализации, устраняются многие наиболее важные недостатки предыдущих способов.

При этом потребуется заранее выполнить электропроводку от электрощита до места установки инфракрасного обогревателя. Возможен вариант с внешней прокладкой, например, в кабель-канале – но этот способ менее безопасный и часто портит внешний вид помещения.

Электропроводка прокладывается от электрического щита или другого источника, до терморегулятора, а уже от него идёт к обогревателю.

Самое сложное здесь - это коммутация проводов внутри регулятора. В качестве примера самого доступного и распространенного механического терморегулятора, взял модель BALLU BMT-1. На его примере, на схеме ниже, показано как правильно подключить проводники внутри.



Большинство механических термостаты имеют схожие схемы монтажа, вы это можете видеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механического, нередко применяются цифровые(электронные) датчики, они имеют большее количество режимов работы, вариантов регулировки и вешнего вида. Пример монтажа одного из них доступен ЗДЕСЬ.

Главные недостатки

- Большие финансовые затраты, чем у предыдущих схем

Для реализации необходимо предварительно выполнить электропроводку, докупить электротехническое оборудование, терморегулятор и кабель.

- Необходимость дополнительных электромонтажных работы

Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.

- Невозможность установки нескольких ИК-обогревателей или одного мощного

Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.

Преимущества Подключения ИК обогревателя через терморегулятор

- Возможность автоматической регулировки температуры в помещении

Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.

- Удобство управления

Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.

- Полностью безопасная скрытая электропроводка

Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.

- Внешний вид

Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.

ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.

Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.



Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

- Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, к

Схемы подключения терморегуляторов от компании ЭССО, Калининград.

Схемы подключения терморегуляторов

В самом простом случае поддержание температуры в помещении производится с помощью терморегулятора - электронного или электромеханического. Терморегуляторы имеют не сложную схему подключения. Терморегуляторы устанавливаются обычно - один на помещение, другими словами - в каждое помещение. В зависимости от мощности обогревателей, обогревающих одно помещение, возможно два варианта подключения:
♦ при общей мощностью до 3 кВт - они могут управляться самим терморегулятором;
♦ при большей мощности приборы подключаются через магнитный пускатель, в цепь управления которого включается терморегулятор.

Ниже приводим схемы подключения терморегуляторов.

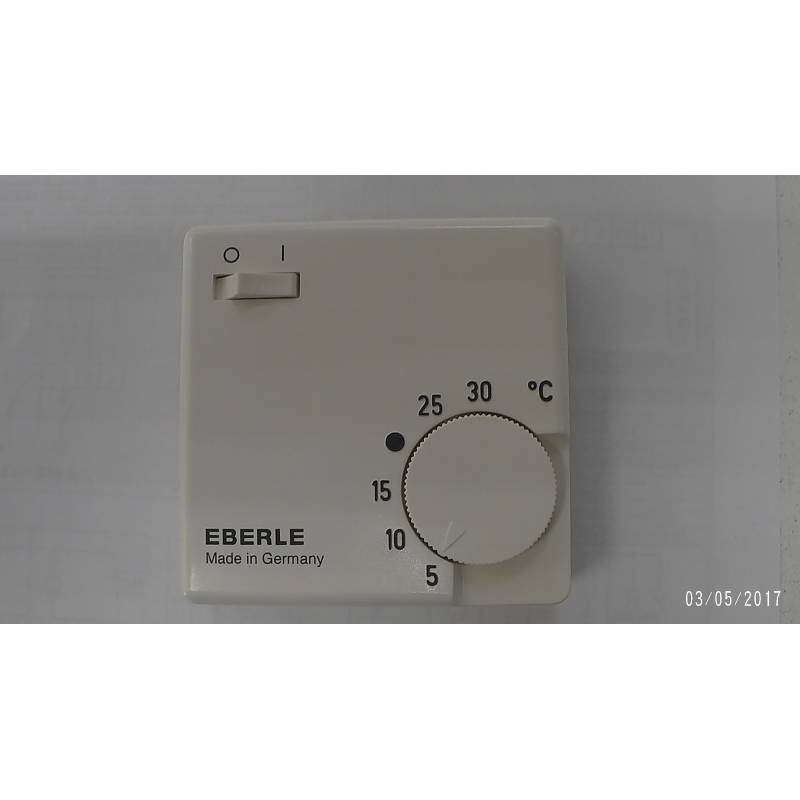

Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку до 3 кВт
к сети 220 вольт одного обогревателя бытовой серии

Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку до 3 кВт
к сети 220 вольт двух обогревателей бытовой серии

Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку более 3 кВт
к сети 220 вольт одного или нескольких обогревателя бытовой серии

Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку более 3 кВт
к сети 380 вольт (3 фазы) трех обогревателей бытовой серии

Схема подключения терморегуляторов EBERLE RTR E6121, E6163
к сети 380 вольт (3 фазы) одного промышленного обогревателя

Схема подключения терморегуляторов EBERLE RTR E6121, E6163
к сети 380 вольт (3 фазы) нескольких промышленных обогревателей

Схема подключения терморегуляторов
Auraton 2020 (2030) на суммарную нагрузку до 1 кВт и Auraton 3003 на суммарную нагрузку до 3 кВт
к сети 220 вольт одного обогревателя бытовой серии

Схема подключения терморегуляторов
Auraton 2020 (2030) на суммарную нагрузку до 1 кВт и Auraton 3003 на суммарную нагрузку до 3 кВт
к сети 220 вольт двух обогревателей бытовой серии

Схема подключения терморегуляторов
Auraton 2020 (2030) на суммарную нагрузку более 1 кВт и Auraton 3003 на суммарную нагрузку более 3 кВт
к сети 220 вольт одного или двух обогревателей бытовой серии

Схема подключения терморегуляторов Auraton 2020 (2030) и Auraton 3003
к сети 380 вольт (3 фазы) одного промышленного обогревателя

Схема подключения терморегуляторов Auraton 2020 (2030) и Auraton 3003
к сети 380 вольт (3 фазы) нескольких промышленных обогревателей

терморегулятор, термостат, подключение, схема, инструкция, рекомендации, советы, схема подключения, Калининград, компания ЭССО, компания Энергосберегающие системы и оборудование, магнитный пускатель, контактор, мощность

Схема, подключения, терморегулятор
Схема подключения инфракрасных обогревателей через терморегулятор
Схема подключения, инфракрасных обогревателей, терморегулятор

Как подключить терморегулятор к инфракрасному обогревателю

Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Видео: особенности выбора терморегулятора для инфракрасного обогревателя

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

  • в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
  • монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
  • потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
  • рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Как установить интеллектуальный термостат

Обзоры продуктов
  • Лучшие товары
  • Бытовая техника
  • Младенцы и дети
  • Автомобили
  • Электроника
  • Здоровье
  • Дом и сад
  • Деньги
  • Все продукты AZ
Все обзоры продуктов

Бытовые приборы 9004
  • Пылесосы
  • Стиральные машины
  • Дети и младенцы

    • Велосипедные шлемы
    • Автокресла
    • Увлажнители
    • Коляски

    Автомобили

    • Техническое обслуживание новых и подержанных автомобилей
    • Поиск автомобилей
    • и
    • Техническое обслуживание автомобилей И ремонт
    • Шины

    Электроника

    • Наушники
    • Ноутбуки
    • Принтеры
    • Телевизоры

    Здоровье

    • Измерители уровня глюкозы в крови
    • Мониторы артериального давления
      • 14
      • Слуховые аппараты
      • 0003 Сад
        • Газонокосилки
        • Воздуходувки
        • Генераторы
        • Матрасы

        Деньги

        • Авиакомпании
        • Страхование автомобилей
        • Страхование домовладельцев
        • Багаж
        • CR
        Все отзывы о продуктах Coronavirus
      • Кондиционеры
      • Очистители воздуха
      • Хлебопечки
      • Центральное кондиционирование
      • Кофеварки
      • Сушилки для одежды
      • Варочные панели
      • Посудомоечные машины
      • Электрические чайники
      • 00030004
      • 0003 Электрические чайники
      • 0004
      • Увлажнители воздуха Космические обогреватели
      • Пылесосы
      • Настенные печи
      • Стиральные машины
      • Водонагреватели
      Вся бытовая техника

      Подробнее о бытовой технике

      Лучшие посудомоечные машины 2020 годаНовостиВидеоВсе обзоры продуктовДети и дети

      M ost Popular

      • Справочник CR по коронавирусу
      • Очистители воздуха
      • Детские мониторы
      • Велосипедные шлемы
      • Автокресла
      • Детское здоровье
      • Детские кроватки
      • Продовольствие
      • Стулья
      • Страхование здоровья
      • Репелленты
      • Коляски
      • Солнцезащитные кремы
      • Термометры
      Все для младенцев и детей

      Подробнее о младенцах и детях

      Решаем, когда пришло время обновить автокресло вашего ребенкаНовостиВидеоВсе обзоры продуктовАвтомобили

      Исследовательские автомобили

      • Все новые и подержанные автомобили
      • Кабриолеты
      • Гибриды / электромобили
      • Роскошные автомобили
      • Минивэны
      • Пикапы
      • Седаны
      • Малые автомобили
      • Внедорожники
      • Фургоны

      Покупка автомобилей 9000 9000 9000 9000 9000 Покупка автомобилей и ценообразование Торговая площадка подержанных автомобилей
    • Руководство по покупке автомобилей
    • Оценщик стоимости автомобиля
    • Покупка всех автомобилей и ценообразование

    Техническое обслуживание и ремонт

    • Шины
    • Автомобильные аккумуляторы
    • Помощник по ремонту автомобилей
    • Все обслуживание и ремонт
    Все автомобили

    Подробнее об автомобилях

    Best Новые автомобильные предложенияНовостиВидеоПодкаст «Говорящие автомобили» Все обзоры продуктов
  • Смартфоны
  • Смарт-часы
  • Звуковые панели
  • Плееры потокового мультимедиа
  • Планшеты
  • Телевизоры
  • Беспроводные маршрутизаторы
  • Вся электроника

    Подробнее об электронике

    Лучшие ноутбуки 2020 года

    Все обзоры продуктов Здоровье 023
    • Руководство CR по коронавирусу
    • Измерители уровня глюкозы в крови
    • Мониторы артериального давления
    • Электровелосипеды
    • Электрические зубные щетки
    • Эллиптические тренажеры
    • Магазины очков и контактных линз
    • Лаборатории для фитнеса
    • Слуховые аппараты
    • Увлажнители
    • Репелленты от насекомых
    • Солнцезащитные кремы
    • Беговые дорожки
    • Витамины и добавки
    Все о здоровье

    Подробнее о здоровье

    Будьте в курсе новостей о коронавирусе Все отзывы о продуктах CR 9000 9000 Самые популярные отзывы о продуктах 9000 9000 Coronavirus
  • Надувные матрасы
  • Сиденья для биде и принадлежности для биде
  • Полы
  • Генераторы
  • Газовые грили
  • Краски для внутренней и внешней отделки
  • Газонокосилки
  • Камеры безопасности
  • Home Security Systems
  • Home Windows
  • Матрасы
  • Подушки
  • Листов
  • Детекторы дыма и CO
  • Снегоуборочные машины
  • Руководство для штормов и аварийных ситуаций
  • Триммеры для струн
  • Фильтры для воды
  • 000 Все для дома
  • И сад

    Подробнее о доме и саду

    Лучшие матрасы 2020 годаНовостиВидеоВсе обзоры продуктовДеньги

    Самые популярные

    • Справочник CR по коронавирусу
    • Авиакомпания
    • Страхование автомобиля
    • Кредитные карты
    • Магазины очков и контактных линз Продуктовые магазины
    • Супермаркеты
    • Страхование домовладельцев
    • Багаж
    • Аптеки
    • Карты предоплаты
    • Руководство по пенсионному планированию
    • Карты вознаграждений
    Все деньги

    Подробнее о деньгах

    Эффективность и безопасность багажа Новости Информационные новости Безопасность продуктов питанияПримите мерыО нас

    Войти

    Войти

    Стать участником Пожертвовать
    • Ежемесячное пожертвование
    • Единовременное пожертвование
    • Другие способы пожертвовать

    Как собрать самодельный термостат Nest

    Перед запуском нашей программы термостата нам нужно настроить Raspberry Pi. Вам нужно будет сделать это через командную строку (также известную как окно терминала). Если это ваш первый раз, прочтите объяснение raspberrypi.org.

    Текст с отступом ниже означает, что это то, что вы должны ввести в окно терминала.

    1. Убедитесь, что у вас установлены последние обновления

    sudo apt-get update

    2. Включить протоколы SPI и i2C

    В окне терминала введите:

    судо распи-конфиг

    Выберите Advanced Options, затем включите SPI и i2C

    Выберите «Готово» для перезагрузки.После перезапуска проверьте установку с помощью:

    gpio load spi

    gpio загрузка i2c

    Если два указанных выше ничего не возвращают, драйверы работают нормально. Если они вызывают ошибки, попробуйте следовать инструкциям Adafruit по настройке i2C и SPI.

    3. Установите Github

    Это необходимо для установки библиотеки WiringPi.

    sudo apt-get install git-core

    4. Установите библиотеку WiringPi и Python

    git clone git: // git.drogon.net/wiringPi

    cd проводка Pi

    . / Сборка

    Установите Python:

    CD

    sudo apt-get install python-dev python-pip

    Нажмите y для подтверждения, введите

    Установите проводку Pi2:

    sudo pip установить проводкуpi2

    Проверьте установку WiringPi2 (должен вернуть номер платы RPi, например, «2»):

    sudo python импорт проводкиpi2

    проводка pi2.piBoardRev ()

    Нажмите ctrl + d для выхода из python

    Тестовая установка, набрав следующее:

    gpio readall

    Вы должны увидеть краткое изложение распиновки.

    5. Настройте цифровой датчик температуры DS18B20

    Вернитесь в тот же файл config. txt:

    судо нано /boot/config.txt

    Добавьте "dtoverlay = w1-gpio" в конец файла, сохраните его и перезагрузитесь:

    перезагрузка sudo

    Установите контакт с цифровым термометром:

    sudo modprobe w1-gpio

    судо modprobe w1-therm

    cd / sys / bus / w1 / устройства

    лс

    Должен быть показан список серийных номеров подключенных датчиков, например «28-xxxxxxxx».Если серийные номера не отображаются, проверьте все соединения и повторите попытку, в противном случае введите следующее, заменив 28-xxxxxxx серийным номером, показанным в окне вашего терминала:

    cd 28-xxxxxxx

    кот w1_slave

    Если чтение выполняется успешно, в одной из строк ответа должно быть написано «ДА». Значение температуры будет в конце второй строки (разделите на 1000, чтобы получить фактическую температуру в градусах Цельсия).

    Eberle INSTAT + 868-R Термостат Эксплуатация и руководство пользователя Просмотр / загрузка в формате PDF

    Руководство по эксплуатации и установке

    , -r

    Программируемый комнатный термостат

    с радиопередачей

    468931003472-3

    06400

    I.Руководство пользователя

    Эксплуатация (Обзор)

    1. Принцип работы

    INSTAT

    +

    868-r - это программируемый комнатный термостат, который позволяет устанавливать

    периодов времени (до 6 в день) и температуры. чтобы соответствовать вашему образу жизни. После полной установки и включения

    устройство автоматически покажет правильное время и в автоматическом режиме

    будет управлять вашей системой отопления в соответствии с предварительно установленной программой 1 (см. 7.). Температура

    контролируется путем измерения температуры воздуха, включения обогрева, когда

    температура воздуха опускается ниже уставки термостата, и выключения при достижении заданной температуры

    .

    Никакой проводки не требуется, информация будет передаваться через RF на приемник.

    Для работы необходим радиоприемник INSTAT 868-a ....

    ПРИМЕЧАНИЕ:

    Установленные значения (при программировании) будут приняты автоматически через ~ 5 секунд.

    2. Как вставить / заменить батареи (2 щелочные батареи AA 1,5 В)

    Когда батареи начинают разряжаться, значок батареи (см. I) начинает мигать.

    Термостат продолжает нормально работать.

    Примерно через 6 месяцев устройство перестанет работать и будет постоянно отображать значок батареи

    . Утилизируйте батареи в соответствии с законодательством.

    3. Автоматический режим (AUTO)

    В этом режиме комнатная температура автоматически регулируется в соответствии с установленной программой до

    . Указатель, указывающий на режим, установлен на АВТО. Число внизу

    справа указывает на событие программы в течение дня. (Рис. 1)

    4. Как изменить температуру на короткий период времени

    (переопределение)

    В режиме АВТО вы можете отменить существующую настройку температуры на короткий период времени

    .

    Нажимайте кнопки + или -, чтобы изменить настройку температуры.

    В режиме коррекции температуры указатель показывает как АВТО, так и РУЧНОЙ (рис. 2).

    Когда наступит следующее запрограммированное событие времени / температуры, устройство вернет

    в автоматический режим.

    5. Как установить постоянную температуру в помещении (ручной режим)

    В этом режиме можно установить постоянную температуру, а предварительно установленная программа игнорируется.

    Последняя выбранная здесь температура выбирается в качестве начальной температуры

    Как активировать этот режим

    Нажимайте кнопку <, пока стрелка не покажет MAN (Рис.3).

    Установите температуру, нажимая кнопки +/–

    Выйдите из режима

    , нажав кнопку>

    6. Как установить комнатную температуру на заданное время

    (режим праздника / вечеринки)

    В этом режим, температуру можно установить на периоды времени от нескольких часов

    до 199 дней, например когда вы находитесь вне дома на длительное время (отпуск

    дней).

    Отображаются оставшиеся часы / дни. Можно установить периоды времени от 1 часа до 23 часов и

    1 день и 199 дней.

    Как активировать этот режим

    Нажимайте кнопку <, пока указатель не укажет на значок чемодана (рис. 4)

    Установите время, нажав кнопку + / -

    Выберите температуру, нажав кнопку

    Термостат печи и устранение неисправностей - HVAC How To


    Электропроводка термостата печи относится к категории «сделай сам», которую может подключить или отремонтировать любой человек.

    Конечно, если есть сомнения, обязательно вызовите профессионала.

    При работе с термостатом крышку можно снять, чтобы оголить проводку.

    Перед выполнением любых работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их. Таким образом, вы всегда можете вернуться к исходной настройке.

    Имейте в виду, что даже несмотря на то, что существует отраслевой стандарт для цветовой кодировки проводов, это не означает, что установщики следовали ему.

    Как термостат включает печь?
    Термостат - это переключатель, который может автоматически включать печь при достижении заданной температуры.

    Если есть подозрение, что термостат неисправен, его можно обойти с помощью перемычки.

    Термостаты используют переменный ток 24 В от трансформатора для управления печью.

    Трансформатор понижает напряжение с 120 до 24 вольт, необходимых термостату, и отправляет 24 вольт по двум проводам. Два 24-вольтовых провода идут к клемме R и клемме C внутри термостата.

    Печь, 24 В, трансформатор

    R - горячая сторона, а C - общая сторона трансформатора.

    Два провода на 24 В НИКОГДА не должны касаться , иначе произойдет короткое замыкание трансформатора, и его необходимо будет заменить.

    Несмотря на то, что красный провод должен идти к R, а черный провод к C, цвета проводов иногда могут отличаться.

    Часто установщики следуют своей собственной цветовой кодировке, поэтому всегда следите за клеммами на термостате, а не за цветом проводки.

    И плата управления печи, и термостат обычно имеют одинаковые буквы клемм.


    Схема подключения термостата печи


    Буквы клемм на термостате и то, что они контролируют

    Горячий провод (24 В), обычно красный от трансформатора, является основным проводом питания для включения или выключения компонентов печи .

    Например, если красный провод подключен к W на термостате, печь должна включиться.

    Когда красный провод отключен от W, печь должна выключиться.

    Термостат должен автоматически завершить эти соединения при достижении заданной температуры.

    Клеммы термостата

    ▷ Eberle RTR-E 8001 Manual, Eberle Thermostat RTR-E 8001 Инструкция по монтажу и эксплуатации (4 страницы)

    • Категории
      • Монитор
      • Холодильник
      • Кондиционер
      • Кухонная техника
      • Динамики
      • Переключатель
      • Сотовый телефон
      • телевизор
      • Принтер
      • Материнская плата
      • Камера наблюдения
      • Цифровая камера
      • Ноутбук
      • Варочная панель
      • Духовка
      • Пылесос
      • Сетевой маршрутизатор
      • Стереосистема
      • Микроволновая печь
      • Посудомоечная машина
      • ЖК телевизор
      • CD-плеер
      • Вытяжка
      • Кофеварка
      • Зарядное устройство
      • DVD-плеер
      • Система безопасности
      • Медицинское оборудование
      • Пульт дистанционного управления
      • Шайба
      • Все в одном принтере
      • Акустическая система
      • Наушники
      • GPS
      • Видеокамера
      • Сушилка
      • Морозильная камера
      • Плоский телевизор
      • Сетевая карта
      • Видеорегистратор
      • Часы
      • Радио
      • Котел
      • MP3-плеер
      • Триммер
      • Беспроводной маршрутизатор
      • Модем
      • Система домашнего кинотеатра
      • Оборудование для фитнеса
      • Сабвуфер
      • Микрофон
      • Переносной генератор
      • Сканер
      • Автомобильная стереосистема
      • Автомобильная видеосистема
      • IP-камера
      • Домашний тренажерный зал
      • Точка беспроводного доступа
      • LED телевизор
      • Музыкальный инструмент
      • Воздухоочиститель
      • Телевизор ЭЛТ
      • Кухонный прибор
      • Клавиатура
      • ИБП
      • Радиочасы
      • Мышь
    • Популярные руководства
    • Последние обновленные документы (07.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
