Монтажные схемы теплых водяных полов в квартире и частном доме

Уютное жилье зимой – мечта каждого домовладельца. Среди множества современных типов обогрева наибольшую популярность приобрел теплый пол. Установка его потребует некоторых временных и финансовых затрат. Зато долговечность и энергоэффективность во много раз выше электрических обогревателей и батарей отопления. Для обеспечения комфортной температуры следует заранее продумать будущую схему монтажа теплого водяного пола.

Змейка

Самая простая схема укладки теплого водяного пола – «Змейка». Трубы начинают монтировать от входа к окну вдоль ближайшей стены. Дальнейшая прокладка ведется параллельно окну от одной стены к другой, постепенно приближаясь к выходу. Получившийся рисунок напоминает след от движения змеи. Подобная укладка предпочтительная для спален и детских комнат.

Достоинства: не требует специализированных навыков.

Недостатки: одна половина комнаты обогревается сильнее.

Змейка. 2-й вариант

Сложная схема водяного теплого пола в квартире, требующая определенного мастерства и расчетов. Укладка начинается сразу вдоль стены параллельной окну. Затем пропускается 2 шага и производится монтаж труб в обе стороны, соблюдая установленную параллельность. Достигнув окна, теплые полы продолжают укладывать змейкой в обратном направлении на оставленные места. Подходит для гостиных, ванных комнат, коридоров.

Достоинства: равномерный обогрев помещения.

Недостатки: сложность монтажа

Улитка

Благодаря полному охвату периметра комнаты наиболее используемая схема водяного теплого пола в частном доме. Монтаж начинают по часовой стрелке вдоль всех стен помещения. Обогнув периметр, отступают 1 шаг от проложенных труб и продолжают укладку. Достигнув центра комнаты, направление меняется. Теперь укладка осуществляется против часовой стрелки на оставленные пустоты. Подходит для всех помещений.

Достоинства: равномерный обогрев помещения.

Недостатки: сложность монтажа

Комбинированная

Особенности вашего жилья могут потребовать использовать индивидуальную водяную монтажную схему для теплых водяных полов.

За качественным и долгосрочным монтажом водяного теплого пола вы можете обратится к специалистам компании НЕО Стиль по телефонам:
8 (846) 205 96 00, 8 (846) 275 07 70

Каким образом выполнить монтаж труб теплого пола водяного типа

Зачастую после горячего душа приходилось ступать на холодный кафель. Это уж точно никому не приятно. Данная ситуация может возникнуть даже на кухне или в других помещениях жилища. Не сыграет тут роли напольное покрытие. Избежать такой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в данной ситуации правильно выбрать конкретную систему укладки отопительных приборов, чтобы радоваться результату в процессе эксплуатации.

Понятие

Теплый пол относят к одной из систем, благодаря которой происходит отопление комнаты в доме или квартире. Основная особенность заключается в том, что все элементы нагрева монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в помещении, а также не портить его эстетический внешний вид.

До начала рассмотрения системы водяного теплого пола, следует определиться с устройством системы водяного обогрева при помощи классических радиаторов. Воздух после нагрева стремительно поднимается вверх. Следовательно, на тело он точно не попадает, тем более на пол. Основная масса тепла будет расположена около самих радиаторов, а также в области потолка.

Теплый водяной пол позволяет справиться с этими всеми проблемами. Все тепло начинает подниматься с пола, следовательно, первоначально нагреваются ноги и все тело человека. До потолка тепла почти не доходит. К тому же все нагревательные элементы располагаются равномерно по всей плоскости в помещении. Высота содержания тепла ориентировочно будет составлять 2 метра.

Именно такой вариант будет самым комфортным для человека. Ноги будут всегда на теплой поверхности, что не позволит теряться теплу через стопы.

Не смотря на то, что стоимость монтажа водяного варианта отопления, по сравнению с электрическим, заметно выше, все же процесс эксплуатации куда экономней. К тому же водяной теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. Ведь цена электроэнергии куда выше стоимости жидкости, протекающей по трубопроводу.

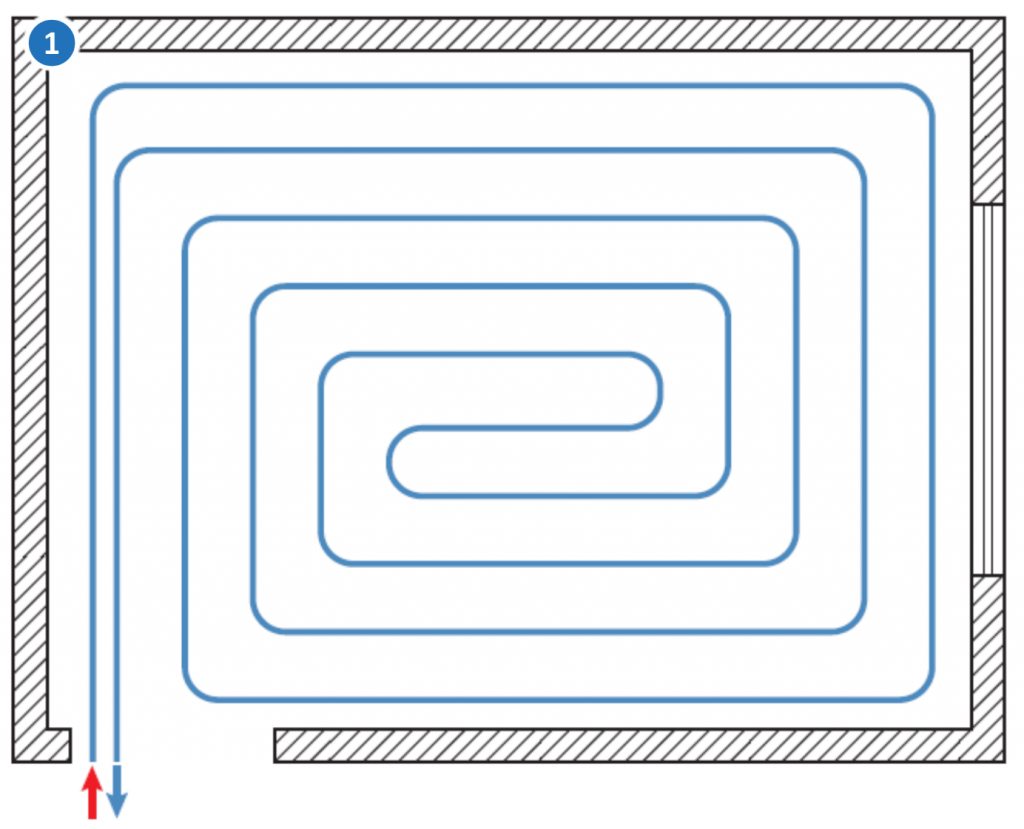

Схема «улитка»

Иначе данную схему расположения трубопровода в теплом полу называют спиралью. Относится к числу экономных вариантов, обладающих эффективностью в плане передачи тепла от способа укладки труб теплого пола. Популярность постоянно увеличивается и спрос растет.

Монтаж труб выполняется по периметру помещения, начиная от стен и приближаясь к его центральной части. Радиус при этом сокращается. Основное достоинство такой системы заключается в том, что тепло по носителю распределяется равномерно, сокращает до минимума теплопотери, а также исключает вероятность появления в полу тепловых ям. Шаг распределения труб может составлять минимум 10 мм, и доходить до любого выбранного расстояния. Это также можно отнести к положительным качествам. С самого начала появления способа укладки теплого пола «улитка» он не перестал считаться самым надежным, востребованным, самым работающим.

Так как в процессе монтажа трубы практически не изгибаются относительно первоначального положения, то и сама работа не занимает много времени и не отнимает сил. Если будет такое желание, то все работы можно произвести собственными силами без привлечения строительных бригад и лишней траты денег.

Вариант обладает универсальностью, так как укладка труб для теплого водяного пола может производиться в зонах края помещения – веранды, уличные двери, большие окна и т.д. Как только человек входит в помещении с улицы, то он оказывается в тепле и уюте. Любые площади комнат, а также их формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно выполнить несколько витков, которыми обогнуть, например диван или установленный шкаф.

Способы утепления внешних стен дома

Еще один плюс такой системы – в работе можно использовать совершенно различный шаг между трубами. Может доходить до того, что шаг будет составлять 10-15 см. Тепла будет достаточно для всего помещения. Каждый квадратный метр площади даже в таком случае передает порядка 60-65 Вт мощности. Нормой для отопления является 45 Вт. То есть, происходит запас мощности почти до 50%.

«Змейка»

Есть некоторые недостатки, с которыми можно столкнуться при использовании схемы расположения труб теплого водяного пола «змейка». Основной из них – большие теплопотери за счет того, что подача носителя тепла осуществляться от одного источника. Пока он дойдет до конца системы, носитель очень сильно остынет. Следовательно, тепло будет сохраняться только на тех участках, где начинается исход подачи. Горячий пол будет остывать по мере отдаления от источника.

К одному из минусов можно отнести трудный процесс монтажа. Труба изгибаться может до 180 градусов.

Шаг в таком случае между трубами может доходить до 20 см. У Улитки он составляет минимум 10 мм. Потери можно сократить, создав кольцо на окончании петли. Но тогда придется приложить еще больше усилий в процессе монтажа.

Универсальным шагом можно считать 15 см, а если это краевые зоны (у стен, у входных дверей) – 10 см. Можно справиться с потерей тепла. Но тогда надо выполнить разновидность системы – двойную змейку. Если и будет несколько лучше отапливаться помещение, то процесс монтажа все равно относится к числу трудоемких. Для наглядности можно просмотреть схему укладки теплого водяного пола на чертеже.

Зачастую система укладки труб «змейка» применяется для того, чтобы выровнять смежные зоны различных контуров. Лишь изредка – для монтажа в сантехнических зонах. Очень проблематично будет обходить большое количество приборов, которыми могут быть унитазы, раковины и все такое. К тому же такие помещения очень часто незначительной площади, что также негативно отражается на устройстве всей схемы теплого водяного пола.

Тут уже лучше воспользоваться укладкой «спирали».

«Змейка» чаще всего выполняется в центральной части комнаты жилья, если при этом отсечены краевые зоны. Распределение температуры в таком случае является наиболее оптимальным и рациональным. При необходимости некоторые участки, которые не обязательны для прогрева, могут быть обведены системой теплого водяного пола.

Комбинированный способ

Когда нет возможности выбрать конкретный вариант расположения труб в системе, лучше всего прибегнуть к комбинированному способу укладки теплого водяного пола. Здесь несколько схем демонстрируется в одном монтаже. Возможно даже дублирование одной из схем – двойная «улитка» или некоторое количество «змеек». Но для этого необходима соответствующая планировка комнаты, позволяющая выполнять все эти действия.

Существуют определенные участки, которые не требует сильного прогрева. Это может быть вход в помещение. Здесь подойдет и «змейка», а вот в центральной части комнаты – «улитку», так как она концентрирует собой всю возможную энергию, которую передает в последующем людям, находящимся на ней.

Комбинировать можно не только схемы, но и разные типы теплого пола – водяного и электрического. Не всегда можно включить центральное отопления и чувствовать себя комфортно в летнее время при сырой и влажной погоде, при низких температурах. Оно может отключаться и в таком случае отлично подойдет автономная работа водяного теплого пола.

До самого монтажа лучше всего сделать схематическую зарисовку планируемого варианта устройства теплого пола, где отразить конкретные участки для повышенного прогрева, выделить малозначительные зоны и другие проблемные вопросы. Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность произвести монтаж теплого водяного пола с наибольшей эффективностью.

Технологии укладки труб

Кроме непосредственного расположения труб системы теплого водяного пола стоит понимать, что есть и технологии, по которым производиться последующее закрытие всего трубопровода для непосредственного использования. Среди них выделяют:

Заключение

Изучив все способы и технологии укладки труб в системе водяного теплого пола, можно обратить внимание на какой-то конкретно вариант. Все будет исходить из основания пола в помещении, а также выбранных труб, их материала. При этом не малое значение сыграет площади комнаты, где проводиться отопительная система, а также финансовых возможностей.

Наиболее универсальный способ настила труб в системе теплого водяного пола является способ «улитка». Здесь появляется не только экономия в процессе эксплуатации, но и равномерное распределение тепла по всей плоскости в комнате. Не придется искать место, где наступить, чтобы оказаться в тепле. На это не смогут повлиять погодные условия, пора года, а также наличие центрального отопления или его отсутствие.

Если нет уверенности в итоговом положительном результате, когда работы проводятся впервые, лучше обратиться к специалисту, который способен выполнить все в короткие сроки и наивысшим качеством.

Тёплый пол улитка: как правильно укладывать

В качестве напольного отопления используют жидкостную или электрическую систему. Эффективность обогрева зависит от мощности системы, от чувствительности терморегулятора к изменениям температуры пола.

Немаловажное значение имеет и укладка магистрали с теплоносителем. И для водяного трубопровода и для кабельного обогрева используют схему «улитка» или «змейка». Как выполняют укладку «змейкой» и «улиткой»? Какая методика расположения контура проводника с теплоносителем лучше?

Укладка «улитка»

Система укладки кабеля или жидкостной магистрали «улиткой» предполагает спиральное расположение контура. Витки выполняют с определённым шагом. Его определяют специалисты. Необходимо высчитать мощность системы отопления, площадь обогреваемой поверхности пола. В среднем на 1 м2 необходимо затратить 10 Вт мощности.

Кабель располагают только на полезной поверхности помещения. Под стационарной мебелью остаются холодные зоны. Несмотря на то, что проводник располагают под стяжкой или под плиточным клеем, мебель может вызвать запирание кабеля. Между нижней декой шкафа или дивана и полом не остаётся воздушного пространства. Кабель может перегреваться. Что негативно скажется на всей системе отопления. Она может отключиться.

Обогреваемую площадь высчитывают, исключая холодные зоны. Секции кабеля имеют определённую длину и мощность. Чаще всего проводник укладывают с шагом 20-30 см, но для определённой комнаты расстояние между витками может быть меньше или больше.

Водяной контур можно располагать по всей поверхности пола. Трубы укладывают в стяжку толщиной до 8 см. Запирание магистрали, как при кабельном обогреве, водяному контуру не страшны. Финишную облицовку можно использовать любую, без ограничений. Мебель и стационарную технику устанавливают в любом месте помещения. Водяной контур укладывают с шагом в 30 см.

Укладку кабеля для тёплого пола «улиткой» начинают с источника энергии. Для проводника это будет розетка с терморегулятором. Водопровод подключают к коллектору, от которого трубы идут к котлу или печи. В коллекторе имеется выход для горячей воды и для охлаждённой жидкости, которая отдавая тепло, возвращается в теплообменник, находящийся в котле или в печи.
Магистраль прокладывают по периметру обогреваемой поверхности. Рекомендуют сделать разметку площадки.
Если шаг между витками должен быть 30 см, то первый виток будет находиться на расстоянии 60 см. Делают второй контур. Расстояние между трубами или кабелем по всей площади комнаты должно быть одинаковым.
Спиралью доводят магистраль до центра. Делают поворот контура на 1800. Прокладывают второй контур.
Проводят укладку кабеля или трубы между уже укреплённой магистралью. Проводники располагают точно по центру. В этом случае шаг уменьшится до 30 см. Схема будет соблюдена.

При расположении трубопровода по спирали увеличивается обогрев помещения. Предоставляется возможность сделать минимальный шаг между витками, до 10 см и меньше. Проводник не деформируется. Горячая вода равномерно распределяется по всей магистрали. Охлаждается жидкость медленно, потому что холодный контур находится внутри горячего.

Выводят трубу в том же месте, откуда производился её вывод в помещение. При водяном отоплении выходную трубу подключают к коллектору с патрубком, по которому теплоноситель нагнетается в котёл.

Если для электрического напольного обогрева использовали одножильный кабель, то его необходимо вывести к розетке и терморегулятору. При укладке двухжильного проводника, кабель можно вывести в любое место. Нет необходимости холодный край подключать к сети. Жилы замыкают, изолируют, оставляют в удалённом месте от зоны активности домочадцев.

Тёплый пол «улитка» имеет свои преимущества. Обогрев происходит равномерно по всей площади. Методика исключает образование острых углов и загибов проводника. Монтаж проводить проще, особенно при использовании матов с бобышками. Не требуется укреплять контур специальными приспособлениями.

Технология укладки «змейка»

Монтаж тёплого пола можно проводить «змейкой». Укладку проводника выполняют вдоль длинной или короткой стены. Необходимо сразу соблюдать правильный шаг, 20-30 см. Поворачивать трубы придётся часто. При этом необходимо избегать острых углов; вероятность получения изгибов при укладке «змейкой» велика.

Чтобы сразу правильно расположить проводник, в местах поворота рекомендуют обозначить контур. Его выполняют из фанеры. В листе вырезают канавку, куда следует уложить трубу или кабель. Необходимо сразу укреплять проводник монтажной лентой, чтобы схема укладки не нарушилась.

Начинают вывод магистрали от источника тепла.
По мере удаления от него теплоноситель охлаждается. Это означает, что дальние участки помещения будут обогревать хуже.
Проводят укладку змейкой по всей комнате, не забывая размещать места поворота в предусмотренные для них канавки.
Водяной трубопровод обязательно возвращают к коллектору: подсоединяют холодный край к патрубку, который отводит жидкость к котлу. Таким же образом проводят укладку одножильного кабеля: его выводят к терморегулятору.
Двухжильный кабель оставляют в дальнем углу помещения. Концы замыкают и изолируют.

Самый главный недостаток тёплого пола «змейкой» заключается в том, что тепло неравномерно распределяется по помещению. Хорошо отапливаться будет только половина комнаты. Ещё одним минусом является сложность монтажа. Необходимо делать заготовки в местах поворота проводника. Укладка требует определённого навыка.

Чтобы обогрев комнаты осуществлялся более эффективно, укладывают контур из двух змеек. Первый виток будет располагаться с шагом 60 см. Делается это для того чтобы между уложенными витками горячего теплоносителя расположить ещё один холодный контур.
Выводят одну «змейку» по всей площадке, затем, делают поворот проводника на 1800, возвращают магистраль в обратном направлении.
Монтаж усложняется в связи с большим количеством поворотов кабеля или трубы.

Теплоноситель в этом случае будет охлаждаться вдали от источника тепла, но вновь нагреваться при возвращении контура. Рекомендуют выполнять «вертикальную змейку». В этом случае распределение тепла в комнате будет равномерным.

На основании пола специалисты укладывают не только двойную «змейку», но и располагают магистраль двумя отдельными контурами. Для монтажа требуется тщательно продуманный проект и разметка на черновом покрытии. Для тёплого пола «улиткой» не требует особой подготовки.

Облегчить укладку кабеля «змейкой» помогут нагревательные маты. На сетке проводник уже расположен «змейкой». Сетка имеет клейкую основу. Её легко укладывать на черновое основание. Отпадает необходимость проводить сложные монтажные работы и оборудовать приспособления для поворота проводника. К сожалению, для водяного трубопровода таких технологий не существует.

Для оборудования тёплого пола рекомендуют делать проект расположения контура с теплоносителем. Чертёж поможет точно выполнить работы, определить, в каких местах необходимо сделать поворот трубы. В комнатах со сложной геометрией выполняют комбинированное расположение магистрали. В нишах, в небольших помещениях выводят «змейку».

На основной площадке проводник укладывают «улиткой». Данные технологии хорошо дополняют друг друга.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

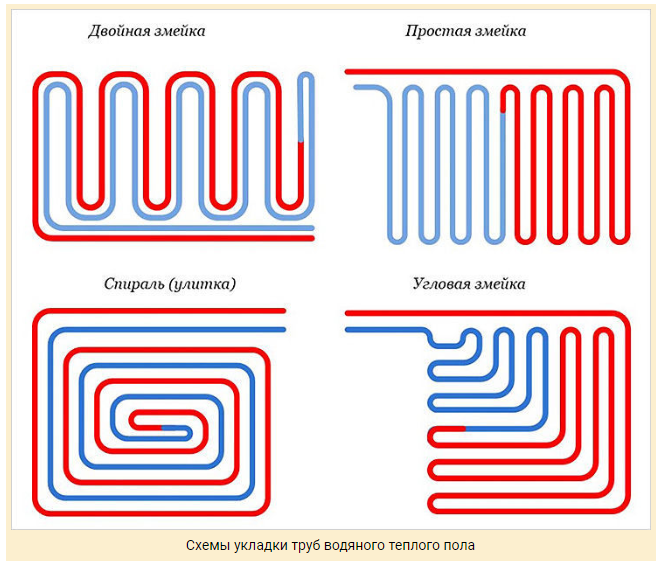

Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см. Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

как выбрать, шаг укладки, схема и расстояние, расчет и виды

Одной из ключевых составляющих теплого водяного пола представляются трубы, от верного выбора и правильной раскладки которых во многом зависит эффективность и практичность организуемого встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы и поговорим в статье.

Трубы для теплого водяного пола

Загоревшись идеей основного или дополнительного отопления помещения или жилища в целом, стоит максимально ответственно выбирать трубы под теплый водяной пол. Мысль о том, что вполне можно обойтись остатками и обрезками, материалом подешевле, должна немедленно отметаться.

От качества, параметров и верного расчета комплектующих в конечном итоге зависит уровень комфорта в жилище, экономичность работы системы, ее долговечность и надежность.

Далеко не каждый вариант способен удовлетворять ряду требований, обусловленных самой спецификой монтажа, а также эксплуатации выбранной отопительной системы:

ВГП трубы категорически не подходят для теплого водяного пола , поскольку в закрытых контурах по строительным нормам и правилам не разрешается применять прямо- или спиральношовный сварной пайпинг, такие варианты имеют большой вес, что существенно увеличивает нагрузку на перекрытия, а также подвержены коррозии, засорению солями с сужением просвета;
укладка труб для теплого водяного пола должна осуществляться с минимумом сращиваний, которые являются «слабыми» местами, способными рано или поздно дать течь, для ликвидации которой придется поднимать декоративное покрытие, удалять залитую стяжку;
материал, диаметр, длина, схема укладки труб для водяного теплого пола должны обеспечивать невысокое гидравлическое сопротивление, способное значительно понизить экономичность и эффективность системы отопления;
комплектующие должны быть механически прочными, не подверженными термической деформации, отличаться идеально гладкой внутренней поверхностью.

Долговечность системы отапливаемого пола, укладываемого, как правило, под стяжку, должна соизмеряться со сроком эксплуатации самого здания, по крайней мере, до проведения его капремонта. Несмотря на то, что сегодня доступны способы монтажа контуров без заливки, стяжка предпочтительней, так как обеспечивает более надежную защиту трубам от повреждений, а также более мягкий, равномерный прогрев, распределение и отдачу тепла.

Выбор по типу

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, характеризующиеся своими достоинствами и недостатками:

Медный пайпинг – наиболее дорог, укладка требует специальных знаний и оборудования, однако только данный тип характеризуются отличным коэффициентом теплоотдачи, прочностью, долговечностью, коррозионной инертностью, пластичностью (при определенных условиях может быть изогнут без сращений).Однако ответ специалистов, какие трубы лучше для теплого водяного пола, остается однозначным.
Гофрированная нержавейка – такие трубки для теплого водяного пола не подвержены коррозии, могут быть дополнительно защищены полимерным покрытием, гибки, стабильны в размерах и свойствах, механически прочны, единственный вид, отличающийся совершенной системой соединительных фитингов (риск протечки исключен). Из минусов можно отметить довольно высокую стоимость и пока еще малую распространенность.
Сшитый полиэтилен – одни из лучших труб для теплого водяного пола в виду их гибкости и прочности.Также обеспечивается возможность повышения температуры теплоносителя. Соединение осуществляется методом обжима с помощью специального инструмента и особых фитингов.Для бытового использования, в частности, для укладки контуров для обогрева небольших помещений это хороший вариант. Из минусов – цена, а также то, что раскладка труб водяного теплого пола потребует определенной сноровки в их закреплении.
Металлопластик, или полипропилен для горячей воды – наиболее бюджетный и распространенный вариант, тем не менее, при реализации которого не обходится без пайки и стыков.Теплопроводность на среднем уровне, а потому высокой теплоотдачи ждать не приходится, что снижает потенциальный КПД теплого пола. Прочность и долговечность высокие.

Сегодня рейтинг трубы для водяного теплого пола возглавляют варианты из сшитого полиэтилена. Более того, некоторые разновидности разработаны специально для применения в системах отапливаемого водяного пола.

Расчет перед укладкой

Как рассчитать трубу на теплый водяной пол? После того как принято решение, какую трубу выбрать для теплого водяного пола, нужно определить общий расход, учитывая все потери.

Необходимо определиться со схемой укладки. Существует 2 основных варианта – змейка и улитка (спираль). Далее на миллиметровой бумаге с учетом размеров помещения в масштабе составляется схема раскладки контуров. Расчеты, скорее всего, придется делать несколько раз. А потому в расчете труб теплого пола водяного калькулятор онлайн сможет оказать неоценимую помощь.

Схема должна включать расположение мебели. Под крупной тяжелой мебелью обустройство встроенного отопления нецелесообразно.

Расстояние от стены до первой нитки – от 20 см и более. Определить какое расстояние между трубами водяного теплого пола (шаг) можно исходя из размера диаметра, а также требуемой теплоотдачи с учетом общих теплопотерь помещения и назначения системы (дополнительная, основная).

Для того чтобы избежать неравномерного прогрева и холодных зон, шаг трубы для теплого водяного пола не должен превышать 35 см. 16-миллиметрового диаметра хватает для нормального прогрева до 15 см поверхности в обе стороны.

Заключение

Определить, какие трубы нужны для теплого водяного пола, можно самостоятельно. Однако правильно рассчитать метраж, а также выбрать оптимальную схему и шаг укладки труб водяного теплого пола поможет опыт специалиста.

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
теплоизолирующие материалы;
непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
бетонный раствор;
напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

первым слоем должна быть выполнена присыпка из песка;
далее укладывается слой щебня;
заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

отступать при монтаже от стен необходимо не менее чем на 15 см;
на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
разбег между уложенными трубами должен быть в пределе 10-30 см;
общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
Сетка не должна пересекать швы из декомпрессионной ленты.
Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
Рабочее давление в трубопроводе обязательно должно быть включено.

После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Можно ли выполнить устройство водяного теплого пола своими руками?

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

Понравился материал? Поделитесь ссылкой с друзьями:

улитка, змейка и комбинированный способ

Сейчас мы с вами наглядно разберем схемы укладки теплого пола в доме или квартире. Это будут змейка, улитка и комбинированный способы.

Тёплый пол – это в настоящее время очень популярный способ отопления, который может использоваться в квартирах и частных домах, а также в производственных помещениях.

При монтаже подобной отопительной системы важной задачей является не только выбор труб или кабелей, но и выбор правильного расположения конструкции. Работа это простая, как можно подумать вначале. Конечно, основные схемы представлены только двумя разновидностями: улитка и змейка. Однако существует их множество комбинаций.

Расположение отопительной системы влияет на комфорт и уют в доме, поэтому этому вопросу стоит уделить особое внимание.

Укладка тёплого пола

Вариант укладки — улитка

Тёплый пол улитка (или же спираль) – это довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При таком варианте укладку начинают с периметра помещения, с краёв, и постепенно переходят к центру, сокращая при этом радиус, а затем в другую сторону.

Основное достоинство системы «улитка» в том, что теплоноситель распределяется по трубам или кабелям равномерно, потери тепла нивелируются, предотвращается образование в полу тепловых ям.

Можно выделить и следующий плюс данной системы – длина шага. Укладка тёплого пола улиткой возможна с шагом от 10 мм и выше.

Вариант укладки тёплого пола Улитка

Улитка – это работающий и надёжный способ монтажа. Чередование горячих и остывших труб позволяет сделать обогрев равномерным по всей комнате.

Можно ли укладывать тёплый пол змейкой

При укладке змейкой наблюдаются наибольшие потери тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно наблюдать горячий пол в одном конце помещения и плавное снижение температуры по мере удаления от смесительного узла теплоносителя.

Про устройство смесительного узла для тёплого пола можно прочитать здесь.

Ещё один недостаток укладки методом змейки в трудности укладки:

во-первых, монтаж требует хорошего опыта и соответствующих знаний;
во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

Варианты укладки тёплого пола — змейка и двойная змейка

Лучшим вариантом будет комбинация змейки с другим способом укладки. Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не так заметна.

Комбинированный способ

Комбинированный способ укладки – это смешение или дублирование разных схем, к примеру, это может быть пара витков улитки и несколько змеек, идущих друг за другом. Если помещение спланировано хорошо, то можно смешивать принципы укладки в зависимости от вашего желания. К примеру, вы хотите, чтобы пол был более горячим в центре помещения, тогда сделайте там улитку, а при входе, где тепло не особо требуется, можно использовать змейку.

Также можно комбинировать между собой и виды тёплого пола: электрического и водяного. Это очень удобно, если летом настали холодные дни, а запускать систему центрального отопления не планируется.

Схема укладки тёплого пола поможет вам. Нарисуйте её в самом начале, перед самой укладкой контура, тогда монтаж будет произвести намного проще.

Нормы и правила по укладке

При монтаже любого вида тёплого пола главное правило: не спешить и с точностью следовать инструкции. Тогда у вас всё обязательно получится качественно, и срок эксплуатации отопительной системы будет продолжительным.

Проведите необходимые для укладки расчёты, это требуется сделать уже на этапе закупки материала, чтобы знать какой материал купить и в каком объёме.

Нарисуйте схему положения контуров, чтобы в процессе работы не возникло серьёзных проблем, и учтите следующие моменты (преимущественно для водяной системы тёплого пола):

Не прокладывайте контур отопления в том месте, где планируется ставить мебель (шкафы, диваны и прочее) и сантехнические предметы. Это плохо скажется не только на напольном покрытии, но и на самих бытовых предметах.
Для стабильного давления в отопительной системе при диаметре контура 20 мм его длина не может быть выше 120 метров. Если диаметр 16 мм, то длина 100 метров. В общем, примерная площадь для одного контура должна составлять больше 15 м².
В больших по площади помещениях должно находиться несколько контуров, их длина не должна разниться более чем на 15 метров, то есть они по длине должны быть примерно равны.
Шаг в 15 см совпадает с примерным расходом трубы в расчёте 6,7 метр на 1 м², если монтаж делать через каждые 10 см, то расход на 1 м² будет 10 метров.
Наименьший радиус трубного загиба соответствует пяти её диаметрам (в случае водяного контура).

Какому варианту укладки тёплого пола отдать предпочтение, нужно решать каждому индивидуально исходя из принятия во внимание всех условий и ограничений.

«Теплый пол»: полное руководство по «теплый пол»

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом хорошо сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами полов?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем руководстве.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, которые работают от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что электрические системы намного дешевле устанавливать на площадях до 20 м ².

Только материалы:

Электрический мат = от 35 до 80 фунтов за м ²
Электрический в стяжке = от 20 до 90 фунтов за м ²
Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

Электрический мат = от 70 до 120 фунтов за м ²
Электрический в стяжке = от 60 до 110 фунтов за м ²
Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
Горячая вода, последующие м ² = от 45 до 95 фунтов за м ²
Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C. Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако таймеры можно использовать для оптимизации производительности. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол, не отапливая весь дом.

Какие бывают типы теплых полов?

ЗНАЕТЕ ЛИ ВЫ?

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло излучает не радиаторы, а вся плита пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe. Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , и Стены и пол

Мокрый пол по сравнению с сухим системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Поэтому влажные системы с большей вероятностью будут использоваться в новых постройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция необходима для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

В помещениях на первом этаже и проектах реконструкции с твердым полом системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция опять же будет зависеть от выбранного вами продукта. Эти немного более сложные установки требуют систем теплого пола, которые могут быть установлены на полах без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в свою конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. и затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до последних идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто определяются другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания покажут, сколько тепла вам необходимо произвести.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему мало.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если будет поврежден исторический пол или подорвется фундамент. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность. Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные регуляторы UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этой задержки необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь пульт дистанционного управления, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучшим типом основания пола является тот, который сделан из стяжки, которая полностью закрывает трубопровод и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях помните, что температура поверхности не должна превышать 27 ° C.

Большинство ламинатов и винилов высшего качества также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, обратите внимание на комбинированный рейтинг ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов все еще выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный специалист.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед укладкой окончательной отделки пола все установки должны быть проверены.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы открыть трубу. Что касается электрических систем, это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

Рассматривая гарантии, убедитесь, что у компании, которая их поддерживает, есть основания. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где цена является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему под полом. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более что многие люди по-прежнему хотят использовать полотенцесушители в своих ванных комнатах.

Электрическая система теплых полов Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 £ за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии проще и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического отопления.

Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные стеновые и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее о отоплении:

Напольное отопление Бетон | Внутриплитное отопление

Благодаря бетону, жилая и коммерческая недвижимость по всему миру надежно поддерживается.Однако тот же бетон, который создает структуру в здании, часто создает холодную и влажную жилую среду. Для домовладельца это часто означает, что подвал не используется в полной мере. Его можно использовать для хранения вещей, вместо того, чтобы предлагать дополнительный уровень жилого пространства для семьи.

Чтобы согреть подвал, можно установить ковер, чтобы изолировать пространство. Однако это не нагреет область. Вместо этого вам следует использовать электрический подогрев пола, чтобы нагреть эту холодную бетонную плиту.

В США можно обогревать ковровое покрытие с помощью рулона для обогрева пола или мата из усиленной ламинированной алюминиевой фольги с кабелями, расположенными на расстоянии 2 дюйма друг от друга. Однако многие люди обращаются к популярным вариантам напольных покрытий из плитки, камня и винила с установленным под ним электрическим подогревом. Эти материалы обычно усиливают ощущение холода в подвале, но с помощью электрического лучистого тепла они предлагают высококлассный способ согреть комнату.

Полы теплые, подвал теплый

По Бобвила.com article, керамическая плитка — это «Кадиллак для пола в подвале», потому что на нее не действуют вода или водяной пар, который часто может проникать в подвал через бетон. Точно так же клееная виниловая плитка или доски водостойки, что идеально подходит для цокольного этажа.

Когда вы думаете о виниловых полах, вы можете представить себе виниловую плитку 70-х годов с яркими геометрическими узорами. Сегодня появилась новая порода винила, называемая роскошной виниловой плиткой или LVT.

«Сегодняшние продукты могут достаточно убедительно имитировать внешний вид дерева, керамики или камня», — заявляет Бобвила.ком статья.

Независимо от того, решите ли вы укладывать плитку, камень или винил, вы знаете, что ваш пол будет защищен от возможных повреждений водой. Но если вы установите лучистый пол с подогревом поверх плиты и под поверхностью пола, как вы можете обеспечить защиту нагревательного элемента? Введите подстилку.

Изоляция бетонных плит для обогрева полов

CeraZorb® представляет собой тонкую синтетическую пробковую подкладку толщиной 3/16 дюйма (5 мм), которая настоятельно рекомендуется при установке системы подогрева пола поверх существующей бетонной плиты или под плиткой и камнем.CeraZorb® действует как влагостойкий барьер, который не впитывает воду и не разбухает под воздействием жары или холода. Подложка из синтетической пробки не гниет и не пропускает плесень и грибок. Это означает, что ваш электрический нагревательный элемент будет защищен от любой потенциальной утечки воды из бетона.

Когда CeraZorb® используется в сочетании с нашей системой электрического лучистого теплого пола TempZone ™, нижнее покрытие также улучшает тепло- и звукоизоляцию и улучшает распределение тепла, что приводит к экономичной эксплуатации. Кроме того, подкладка предотвращает появление трещин на поверхности пола, что особенно важно при работе с плиткой и камнем.

CeraZorb® также был разработан с учетом простоты установки. Он поставляется в виде листов размером 4 на 2 фута, так что он будет устанавливаться ровно на бетон, без скручивания или запоминания, как в случае рулонов изоляции.

Как установить теплый пол в бетон

Для домов новостройки есть еще один способ нагреть холодную плиту, и он начинается еще до того, как бетон затвердеет.

Нагревательные маты и кабели для перекрытий можно укладывать непосредственно в бетон во время его заливки. Предлагая 20 ватт на квадратный фут, нагревательные маты для плит идеальны, если вы хотите, чтобы окончательной поверхностью пола был бетон. В подвале вы можете использовать модный пол с отделкой, например, штампованный, полированный или окрашенный бетонный пол с внутренним излучением тепла.

Вот шаги для установки нагревательных кабелей или матов для плит:

Шаг 1:

Вытащите свой индивидуальный план установки и определите, где следует разместить термостат. Первое, что должен сделать ваш электрик, это установить термостат и его распределительную коробку, а также при необходимости любые панели реле. Ваш электрик может решить, какой комплект электрооборудования подходит для вашего дома.

Шаг 2:

С помощью цифрового омметра проверьте значение сопротивления нагревательного элемента между двумя проводниками (желтый и черный для 120 В, красный и черный для систем на 240 В) и сверьте это значение со значением на ярлыке CSA продукта. Также проверьте нагревательный элемент с помощью мегаомметра между каждым проводом и желто-зеленым заземляющим проводом по очереди.Мегаомметр на 500 В постоянного тока проверяет сопротивление изоляции между проводниками и землей и должен показывать бесконечность, или OL.

Шаг 3:

Установщик бетона должен разложить и утрамбовать не менее 8–12 дюймов щебня. Кроме того, необходимо установить 2-дюймовую изоляцию из полистирола (или лучше). Этот утеплитель также следует располагать вертикально по периметру плиты, чтобы предотвратить потери тепла с краев. Наконец, для армирования следует использовать проволочную сетку большого диаметра или арматуру.Для поддержки проволочной сетки или арматуры можно использовать проволочные стулья или бетонную брусчатку.

Шаг 4:

Используя пластиковые кабельные стяжки, электрик должен прикрепить датчик температуры и нагревательный кабель / коврик к проволочной сетке в соответствии с вашим индивидуальным планом установки, стараясь избегать перекрытия, касания или пересечения нагревательных проводов. . Установите датчик на той же глубине и посередине между двумя нагревательными проводами. Как только это будет сделано, нагревательный кабель и датчик следует проверить с помощью омметра, а затем вставить в металлический или другой утвержденный кабелепровод, идущий от пола до распределительной коробки в стене.Провод датчика должен быть проложен к контроллеру в отдельном кабелепроводе от холодных выводов нагревательного провода. Никогда не прокладывайте провод датчика рядом с нагревательным проводом, над ним или под ним.

Шаг 5:

Теперь, когда нагревательный элемент и датчик установлены, установщик бетона может завершить заливку плиты. Установщик должен залить от 4 до 6 дюймов бетона, чтобы заглубить нагревательный элемент, оставив его на 2–3 дюйма ниже готовой бетонной поверхности. Продолжайте проверять кабель омметром во время заливки.

Шаг 6:

Электрик должен еще раз проверить нагревательный элемент и датчик с помощью омметра и мегаомметра. Обязательно укажите результаты в гарантийных документах.

Шаг 7:

После того, как бетон полностью затвердел, электрик может завершить всю проводку термостата, распределительной коробки и панели реле, если это необходимо. Должны быть включены автоматические выключатели и система должна быть активирована, чтобы электрик мог проверить потребление тока нагревательного элемента.Если все в рабочем состоянии, готово!

Полные инструкции по установке см. В Руководстве по установке обогрева плит WarmlyYours. Кроме того, если у вас возникнут какие-либо вопросы или проблемы во время установки, позвоните в службу технической поддержки WarmlyYours. Для вашего удобства они доступны круглосуточно и без выходных по телефону 800-875-5285.

Обратите внимание, что если вы хотите установить другое напольное покрытие поверх бетона, вам следует заделать нагревательный кабель для плиты на расстоянии 5 дюймов друг от друга в свежеуложенную бетонную плиту.Более низкая удельная мощность этого кабеля позволяет добавить покрытие пола по вашему выбору, устанавливаемое поверх бетона. Преимущество обогрева плиты с помощью кабеля заключается в том, что пол можно снять или заменить в любое время, не влияя на излучаемое тепло. Если вы установили плитку поверх излучаемого тепла TempZone ™ в ванной, например, и хотели бы заменить плитку, вам также придется вырвать излучающее отопление, потому что оно приклеивается к плитке с тонким слоем.

Как бы вы ни выбрали обогрев плиты, добавление лучистого отопления превратит ваше пространство в комфортное убежище круглый год.

Интересуетесь стоимостью бетонного пола с подогревом? Воспользуйтесь нашим конструктором расценок на теплый пол, чтобы мгновенно оценить, сколько будет стоить система теплого пола для вашего собственного проекта.

Как устроить трубу на основе водяного теплого пола

В холодную погоду кроме основной системы отопления должны использоваться и дополнительные источники. Но обогреватели и обогреватели тратят много энергии. В этом случае стоит задуматься о встроенной системе отопления, обладающей множеством положительных качеств.Среди них особой популярностью пользуется теплый водяной пол, который можно реализовать с помощью различных принципиальных схем теплого пола.

Преимущества и недостатки

По сравнению с такими же водонагревательными приборами пол имеет низкое энергопотребление, повышенный комфорт, эстетичный вид и безопасность использования. Но стоит отметить и другие преимущества, которые можно получить в том случае, если по данной технологии выполнить установку системы отопления водяного типа в пол.

Из-за небольшой средней температуры теплоносителя в трубе на уровне 50 градусов, энергии затрачивается значительно меньше.Экономия обычно составляет до 25%. Если потолок в комнате высокий, экономия составит до 55%. В последнем случае это связано с тем, что воздушное отопление ведется не во всем доме, а только на высоту 2-2,5 м. Нет смысла тратить ресурсы на теплый воздух прямо с потолка. Именно благодаря этой системе экономия получает огромную популярность среди обогревателей.
При планировке всего помещения, а также при выборе дизайна не стоит задумываться о расположении радиаторов отопления и других отопительных приборов.Все они будут полностью скрыты под полом и не испортят вид всей комнаты.
Подогрев воздуха в помещении осуществляется не только равномерно, но и системно. Нет энергии выброса массы на одном участке, а на другом — уменьшения. Все выполняется последовательно. В помещении при этом должно быть комфортно каждому, созданы все условия для здорового проживания. Такой способ монтажа системы отопления будет особенно актуален для детских комнат, где дети большую часть времени проводят на полу в играх.
При эксплуатации теплого водяного пола не бойтесь получить ожоги, травмы от теплоносителя. Это связано с полной маскировкой элементов под полом. Даже дети не пострадают ни при каких обстоятельствах.

Но поскольку они имеют достоинства, нельзя забывать о трудностях, которые могут возникнуть в процессе использования системы теплый водяной пол. Самый простой из них — сложная сборка. С первого раза вряд ли начинающий строительный сектор сможет справиться с задачей в одиночку.Лучше всего воспользоваться услугами специалистов, имеющих опыт работы в этой сфере. Перед началом монтажа всех комплектующих следует произвести качественные тренировочные площадки, выполнить выбранный вариант стяжки для выравнивания основания. К тому же обычно выполняется все в несколько слоев, что еще больше увеличивает процесс монтажа.

При обнаружении дефектов в трубопроводе будет течь охлаждающая жидкость, которая идет вниз. Если есть ситечко, вряд ли он пойдет к соседям, но все же ситуация может быть другой.Но это не приведет к срабатыванию всей системы и тепло не попадет в комнату. Выявить проблемные места самостоятельно будет сложно. Приходится производить демонтаж полов и искать место для ремонта.

Когда в помещении хорошая теплоизоляция, теплый водяной пол может выступать в качестве основного источника тепла. В этом случае необходимо установить качественные окна и двери, чтобы не пропадало тепло. Кроме того, будут участки, на которых невозможно провести установку водяного теплого пола — лестница на второй этаж, второстепенная зона коридора мимо.Тут уже надо думать об аппаратных помещениях с дополнительными источниками отопления.

Специалисты уверяют, что теплый водяной пол можно считать лучшим при правильном дополнительном источнике тепла.

Для устройства теплого водяного пола могут использоваться разные схемы крепления, которые в свою очередь имеют свои особенности.

спиральная схема

В этом способе устройство трубопровода выполнено в виде «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где нагревается теплоноситель, и охлаждаются для последующего нагрева.трубки должны быть параллельны друг другу.

Нагрев воздуха в помещении и черновом полу осуществляется постепенно и равномерно. Стены, находящиеся вне улицы, можно дополнительно утеплить, выполнив двойную спираль. Маленькая спираль крепится к черному полу у входной двери и по «утепленным» стенам, а по холодному месту — вторая спираль. Если посмотреть на устроенный трубопровод, можно без сомнения сказать, что это форма улитки. Смолу трубы можно уменьшить в месте у «холодной» стены.

Из положительных качеств можно отметить то, что схема теплого пола выполняет обогрев помещений равномерно. В этом случае сопротивление потоку значительно снижается. При этом контуре для теплого пола количество воды и расход труб и прочего материала несколько минимально, поскольку заполняется только необходимое пространство. Этап уменьшения достигается путем гибки бесшовной трубы.

Все эти положительные моменты связаны с подключением труб, которое вряд ли удастся выполнить впервые и самостоятельно.По сравнению с другими вариантами устройства водоводов, данная схема теплого пола водяного типа является одной из самых сложных частей проекта.

Поверхность пола нагревается равномерно на всех участках, в том числе за счет того, что спиральные змеевики равномерно распределены по основанию пола. Несмотря на то, что отводная трубка теплоносителя также находится в помещении, она размещена последовательно с нагревательными элементами, как это видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Полезное устройство теплого водяного пола предусмотрено в тех помещениях, где его можно разделить на соответствующие показатели по температурной зоне.Режимы будут отличаться в зависимости от расположения выбранных ТЭНов.

Змеевик с горячей водой можно запускать параллельно и вдоль одной стены, а в помещении в этом случае — одиночной змейкой. В этом случае основной температурный уровень тепла в помещении и будет располагаться в половине пространства от источника подачи теплоносителя. Вторую половину при этом прогреют несколько меньше и теплоноситель к месту отправления вообще остынет. Так что этот вариант больше подходит для помещений с зонированием полов с разным температурным режимом.На входе можно создать более теплый участок, а на дальнем конце — более прохладный. Или бегать по кругу.

Большую эффективность имеет двойная змейка, когда образно холодные и теплые участки будут чередоваться друг с другом. Тогда нагрев будет более равномерным, но все же яркие участки будут просматриваться при более низкой температуре нагревательных элементов. По мере удаления от участка подачи теплоносителя будет уменьшаться и степень нагрева поверхности пола. Также в этом случае труба будет иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Возможен еще один вариант схемы укладки водяного теплого пола — угол змейка. В основном подходит для участков с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Его очень легко реализовать на практике. Но с другой стороны, это создает значительный угол изгиба трубы на всем участке нагрева. Если делать это небольшими порциями, высока вероятность того, что трещина будет зависеть от места перелома.

комбинированный вариант

Прямоугольной формы не обладает всеми удобствами.Кроме того, две «холодные» стены в помещении не всегда могут быть теплыми из-за использования одной конкретной схемы расположения труб теплого водяного пола. В этом случае применяется комбинированный вариант, в котором несколько схем объединяются в одну или чередуются одни и те же схемы в разных областях комнаты.

Петли расположены вдоль наружных стенок трубы. Чаще всего их крепят исходя из прямого угла друг относительно друга. На этом этапе можно даже уменьшить шаг прокладки труб, чтобы добиться наилучших результатов для обогрева помещения в целом.

необходимо ознакомиться со всей документацией и по возможности получить разрешение на теплый водяной пол в городской квартире. Исключение составляет включение теплых водяных полов в базовый вариант системы отопления новостройки.

Комбинированный вариант укладки полов по водяной схеме действует только в отопительный период. Все монтажные работы придется производить самостоятельно. Если подключение производится к одиночному автономному котлу, что типично для домов, то отопление будет обеспечивать теплом помещения круглый год.Схема укладки труб теплого пола в таком случае выбирается на усмотрение художника.

При устройстве типа водяного теплого пола в один из контуров включается желаемый результат. Помещение прогревается от пола и заставляет чувствовать себя в нем комфортно. Лишнего расхода энергии не будет, за счет снижения предельной температуры теплоносителя. Кроме того, в помещениях с высокими потолками тепло не поднимается выше 2,5 метров от уровня пола. Это также снижает потери ресурсов на отопление.

Вы можете просмотреть предварительные видео ролики, посоветоваться со специалистами в заданном направлении, чтобы грамотно произвести самостоятельный монтаж схемы теплого водяного пола. Только при строгом соблюдении технологии укладки труб на стяжку Помещение пола будет получать необходимое количество тепла, от поверхности. Кроме того, рекомендуем видео, как уложить в квартире водяной теплый пол, такая подборка поможет выполнить монтаж и не наделать ошибок.

Видео:

Видео:

полов с подогревом, стоят ли они инвестиций для Северо-Запада?

Система отопления помещений претерпела значительные изменения на протяжении многих лет.То, что когда-то было ограниченной технологией, теперь предлагает домовладельцам множество вариантов. Если у вас есть центральная система отопления, вентиляции и кондиционирования воздуха, вероятно, вы уже рассмотрели, если еще не использовали, некоторые дополнения, такие как лучистое отопление для полов. Для некоторых полы с подогревом могут быть чем-то вроде роскоши, но это имеет больше смысла, если вы живете в районе страны с морозным и отрицательным зимним климатом.

Чтобы обеспечить всесторонний комфорт, вы не только хотите, чтобы температура воздуха была комфортно теплой, но вам также нужна такая же температура для ваших полов.Представьте, что вы просыпаетесь посреди ночи только для того, чтобы наступить на морозный пол? Точно так же, если вы хотите воспользоваться ванной в холодный зимний день, разве не было бы неплохо иметь полы с подогревом?

Что такое система теплого пола?

В этой инновационной системе домашнего отопления используются трубы, проложенные под полом для равномерного распределения тепла. Это эффективный и экономичный метод отопления. Полы с подогревом не только удобны, но и обладают лучшим эстетическим качеством, потому что механизм незаметен.Существует три типа систем теплого пола:

• Теплые полы
• Электрические теплые полы
• Гидравлические полы с подогревом

Если вы все же подумываете об установке полов с подогревом, вам необходимо убедиться, что вы нанимаете подрядчика, обладающего опытом в этой области. Не все подрядчики HVAC специализируются на системах теплого пола.

Как работает электрический теплый пол?

Электрический теплый пол работает с использованием пластиковых матов, которые проводят тепло и содержат электрические нагревательные змеевики.Эти катушки представляют собой резистивные провода из меди или нихрома с водостойкой полимерной оболочкой. Чтобы представить себе механизм, представьте внутреннюю часть большого электрического одеяла.

Для установки электрического пола подрядчик раскатывает мат и укладывает на него напольный материал. Электрические полы с подогревом идеально подходят для отдельных комнат, потому что электричество может быть дорогим источником энергии, если его использовать для обогрева полов во всем доме.

Что касается совместимости полов, то полы с электронагревателем лучше всего сочетаются с керамической плиткой, но также подходят для большинства вариантов напольных покрытий, включая паркет.Поскольку системы электрического теплого пола часто устанавливают в помещениях, управлять ими достаточно просто с помощью одного термостата или переключателя. Время нагрева обычно составляет около 30 минут, поэтому вам необходимо установить термостат как минимум за час до того, как вы собираетесь использовать комнату.

Когда дело доходит до установки системы электрического теплого пола, рассчитывайте потратить от 400 до 800 долларов на небольшую комнату. Хотя вы можете выполнить установку в небольшой комнате своими руками, вам все равно понадобится электрик, чтобы проложить проводку.Чтобы переоборудовать вашу ванную комнату, кухню или спальню с подогреваемым полом, вам потребуется разорвать существующий пол. Лучшее время для этого — запланировать ремонт, чтобы свести к минимуму неудобства.

Как работает система водяного теплого пола?

Другой вариант добавления теплого пола в ваш дом — это система водяного теплого пола. Он работает путем перекачивания горячей воды из бойлера в трубы, проложенные под полом. В некоторых системах водяного теплого пола есть регулирующие клапаны для регулирования температуры.По сравнению с другими системами теплого пола, системы водяного отопления являются наиболее экономичным вариантом. Поскольку это дешевле в установке и эксплуатации, вы можете установить систему водяного отопления для всего дома.

Что следует учитывать перед установкой обогрева пола

Хотя это, безусловно, отличное дополнение к любому дому, установка полов с подогревом требует особого внимания. Вы должны убедиться, что система работает с правильной тепловой мощностью, чтобы нагреть пол при нужной температуре.Факторы, влияющие на тепловую мощность систем теплого пола, включают следующие:

• Размер пола. Отсюда только следует, что чем больше площадь пола, тем выше требуется тепловая мощность. Хотя следует иметь в виду, что большие помещения означают большие потери тепла. Если площадь полов с подогревом составляет менее 80% от размера комнаты, система не сможет создавать достаточно тепла, чтобы в помещении было комфортно, если только она не имеет эффективной изоляции.

• Тип и температура пола. Еще одним фактором, напрямую влияющим на тепловую мощность, является температура пола. Не все типы полов обладают высокой теплопроизводительностью, поэтому тепловая мощность также зависит от выбранного вами типа напольного покрытия. Твердые материалы, такие как керамическая плитка и натуральный камень, например гранит, обладают отличной теплопроводностью. Эти материалы обладают более высокой теплопроизводительностью и могут нагреваться до 29 + ° C. Более мягкие материалы для пола, такие как дерево, винил и линолеум, обладают плохой теплопроводностью. Эти материалы можно нагревать только до 27 ° C. Если вам требуется более высокая теплоотдача, вам необходимо рассмотреть материал для пола с более высокой теплопроводностью.

• Тип термостата. В системах напольного отопления, контролируемых термостатом, для измерения температуры используется датчик температуры пола. Точность термостата также может влиять на тепловую мощность полов с подогревом. Если термостат плохо управляет или датчики неправильно расположены, это может привести к перегреву или недогреву, что может повредить пол. По возможности следует вкладываться в качественный термостат для регулирования теплого пола.

• Утепление полов. Для увеличения тепловой мощности можно также установить изоляцию под нагревательными элементами. Без изоляции тепло, выделяемое системой, будет уходить под пол и не подниматься вверх, как предполагалось. Эта потеря тепла приведет к увеличению потребления энергии и неэффективной выработке тепла.

• Мощность системы отопления. Максимальная мощность, необходимая для системы теплого пола, измеряется в ваттах на квадратный метр. Для современного дома с хорошей теплоизоляцией полы с подогревом требуют мощности 65-85 Вт / м² для получения желаемой тепловой мощности.

• Помещения со стационарной сантехникой. Система «теплый пол», установленная в ванных комнатах со стационарной сантехникой, означает, что меньшая площадь пола оснащена обогревом. Это повлияет на тепловую мощность; следовательно, как можно больше площади пола следует покрыть полом с подогревом.

Эти факторы должны быть согласованы с подрядчиком, которого вы нанимаете для установки полов с подогревом. Обеспечение защиты всех этих элементов не только максимизирует тепловую мощность, но и гарантирует эффективную систему, которая стоит вложенных средств.

Полы с подогревом — достойная инвестиция?

Если полы с подогревом — такое прекрасное дополнение к любому дому, то почему не все дома инвестируют в него? Стоимость — это первостепенное значение для домовладельцев, которые рассматривают возможность добавления полов с подогревом. Если у вас уже есть система центрального отопления. В среднем полы с подогревом обойдутся вам примерно в 4-6 долларов за квадратный метр пола. Добавьте к этому затраты на установку и модернизацию полов.

Если бюджет важен, вы можете рассмотреть вариант установки полов с подогревом в определенных частях дома.Например, полы с подогревом лучше всего подходят для спален, ванных комнат и кухонь. Небольшие помещения с подогревом пола не будут стоить дорого, и это также не приведет к значительному увеличению счетов за электроэнергию. Вы можете думать об этом как о небольшом кусочке роскоши в вашем доме.

Обратитесь к нашим специалистам в Fischer Heating, если вы хотите узнать больше о системе теплого пола для всего дома или отдельных комнат. Они доступны, чтобы предоставить вам конкретную информацию о расходах, связанных с модернизацией и установкой.

Полы с подогревом Технические характеристики и порядок установки — Блог магазина напольных покрытий

By SunTouch® Подразделение Watts Water Technologies, Inc.

Идеальное решение практически для любого типа напольного покрытия.

Представляем

Коврики

UnderFloor — идеальное решение практически для любого типа напольного покрытия.

Эти специальные маты согревают существующие полы без замены напольных покрытий.

Если у вас есть доступ под полом, просто прикрепите коврики UnderFloor между балками.

SunTouch UnderFloor — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Он предназначен только для установки под деревянный черновой пол в жилых и легких коммерческих помещениях. Он не предназначен для других целей, таких как таяние снега на крышах.

Любое использование или установка этого продукта, кроме того, что указано в данном руководстве по установке, аннулирует Ограниченную гарантию.

SunTouch UnderFloor рассчитан на мощность около 10 Вт / кв. футов площади пола. Температура теплого пола зависит от того, насколько хорошо он утеплен, а также от теплоизоляционных свойств напольных материалов. Если пространство балок герметизировано от утечки воздуха, внешние балки обода изолированы, а нижняя сторона пола изолирована, большинство полов можно нагреть на 15 ° F выше, чем в противном случае.

Из-за изоляционных свойств коврового покрытия полы с ковровым покрытием могут не выдерживать такого же повышения температуры.Пол может достигать или не достигать такого повышения температуры, и не делается никаких заявлений относительно производительности какой-либо системы.

Для достижения наилучших результатов установите под матом стекловолокно без облицовки R-1 9 или R-1 3 (или аналогичное).

Не используйте изоляцию под ковриком с более чем R-1 9 и не более чем R-1 1 на поверхности черного пола, включая все напольные покрытия, коврики и другие предметы, размещенные сверху. SunTouch UnderFloor можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в комнате находятся в пределах возможностей мата.Дизайнер должен определить, достаточна ли мощность SunTouch UnderFloor для соответствия теплопотери конструкции.

Коврик для пола SunTouch

Коврик состоит из нагревательного кабеля, фольгового «радиатора» для создания излучающей поверхности и набора силовых проводов для подключения к датчику пола. Эти маты производятся в размерах, подходящих для обогрева секций балок, расположенных на расстоянии 12 дюймов, 16 дюймов и 19 футов 2 дюйма по центру.

Коврики

рассчитаны на 120 или 240 В переменного тока. Выберите длину мата, чтобы она соответствовала доступному пространству балок.Для заполнения большей площади можно использовать несколько матов, однако они должны быть соединены вместе параллельно (а не последовательно), если они должны быть подключены к одному контроллеру. НИКОГДА не комбинируйте коврики 1 на 20 В переменного тока с матами на 240 В переменного тока.

Часть 1: Проектирование подпольной системы SunTouch

Как правило, SunTouch UnderFloor следует устанавливать на всех участках пола, где требуется утепление пола. Его можно установить как для обогрева пола, так и для обогрева помещения. Если SunTouch устанавливается для обогрева помещения, сначала выполните расчет теплопотерь.Используйте RadiantWorks® или аналогичную программу для расчета теплопотерь комнаты (комнат).

Ожидается, что

SunTouch обеспечит около 34 БТЕ / час / кв. Фут. мат. При этом предполагается, что маты установлены в соответствии с данным руководством, включая использование надлежащих методов изоляции.

Убедитесь, что изоляция установлена, как показано на стр. 10. Для эффективности матов UnderFloor необходимо наличие «мертвого воздушного пространства». Этот результат также предполагает наличие напольного покрытия, отличного от ковра и подкладки. Производительность будет значительно снижена из-за коврового покрытия пола и / или отсутствия надлежащей изоляции.

Определите, сколько мата необходимо для установки

Чтобы определить необходимое количество мата, воспользуйтесь одним из двух подходов:

1. Для приблизительной оценки умножьте площадь от стены до стены на 75% — 80%. Преобразуйте это в погонные футы мата и выберите длину мата, показанную на следующих страницах.

2. Для точного измерения загляните под черный пол, чтобы увидеть, где можно сшить маты. Внимательно осмотрев каждый отсек для балок, измерьте длину открытого пространства в этом отсеке, на которое может поместиться мат, и выберите из таблицы мат, который подходит для этого места.

Помните, что эти маты нельзя обрезать короче, чтобы они поместились, или каким-либо образом модифицировать их для соответствия нескольким отсекам балок. Не включайте в эти измерения области, которые содержат предметы, которые могут помешать установке мата (воздуховоды возвратного воздуха, каналы подачи, осветительные приборы и т. Д.).

Там, где не установлены маты, пол выше не сильно нагревается.

Подключение нескольких матов вместе

Каждый мат предназначен для установки только в одном отсеке для балок.

Коврики нельзя обрезать короче, чтобы они соответствовали более коротким пролетам балок, или модифицировать каким-либо образом для заполнения нескольких пролетов балок; более одного мата можно установить в отсеке балки, где есть барьеры, такие как поперечные распорки. Типичная установка показана ниже.
Поскольку для обогрева зоны пола может потребоваться несколько матов, они должны быть соединены параллельно (а не последовательно) в распределительной коробке под полом, а затем оттуда проведен электрический провод до блока управления датчиком пола.Выбирайте маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного проще соединить их в распределительной коробке.

Распределительная коробка должна быть доступна после завершения всех отделочных работ. Убедитесь, что коврики установлены так, чтобы это было возможно

Требования к напряжению коврика

Контроллеры

SunStat работают на два напряжения 120/240 Вольт.

Выберите либо программируемый элемент управления SunStat Pro, либо непрограммируемый элемент управления SunStat с матами на 120 В переменного тока или на 240 В переменного тока. НО НИКОГДА не смешивает маты на 120 В переменного тока с матами на 240 В переменного тока.

Соблюдайте эти общие правила напряжения:

1. Для площадей общей площадью около 190 кв. Футов (около 15 ампер) используйте маты на 120 В переменного тока с 1 SunStat

на 20 В переменного тока.

2. Для областей, превышающих приблизительно 190 кв. Футов и до приблизительно 350 кв. Футов, используйте маты на 240 В переменного тока с любым из SunStat, чтобы получить маты общей мощностью 14 А или меньше.

3. Используйте маты на 240 В переменного тока с системой управления SunStat с двойным напряжением 240 В переменного тока SunStat Relay для матов общей мощностью более 14 А при 240 В переменного тока.
Независимо от требований к напряжению в конкретной установке, убедитесь, что автоматический выключатель выдерживает нагрузку. Следуйте всем электротехническим нормам и правилам для определения размера прерывателя.

Элементы управления с датчиком пола

Для управления системой SunTouch UnderFloor установите либо программируемое, либо непрограммируемое устройство управления, датчик пола SunTouch SunStat или SunStat с системой Relay. Датчик следует устанавливать в соответствии с инструкциями.
См. Каталог SunTouch или свяжитесь с нами по адресу contact @ flooringsupplyshop.com для получения дополнительной информации.

Эти эффективные коврики, внесенные в список UL, обеспечивают мощность 10 Вт / кв. футов площади пола (около 34 БТЕ / час / кв. фут).

Коврики UnderFloor согреют деревянные, виниловые, ламинатные или кафельные напольные покрытия.

С матами UnderFloor большинство полов можно нагреть на 12–15 ° F выше, чем в противном случае.

Полы с ковровым покрытием не нагреваются так сильно, как другие напольные покрытия из-за высокой теплоизоляции ковра и набивки. Вы можете почувствовать повышение температуры пола всего на 6–10 ° F, что может вас удовлетворить, а может и не удовлетворить.Изоляция, установленная под матами, необходима для завершения установки.

Обратите внимание на преимущества матов UnderFloor:

1. Простая установка скоб между балками перекрытия.

2. Произведено почти 40 различных длин с шириной 12 дюймов, 16 дюймов и 19,2 дюйма. Коврики любого размера (одинакового напряжения) можно комбинировать для обогрева помещения любого типа.

3. Модели на 120 и 240 В переменного тока для малых и крупных проектов.

4. Нагревательная проволока высшего качества с армированием из арамида, высокотемпературной изоляцией из ETFE и бескислородными медными сплавами для обеспечения коррозионной стойкости, термостойкости, стойкости к истиранию и долговечности.

5. Экранированный и полностью заземленный 10 футов. шнур питания для безопасности и долговечности на рабочем месте (более длинные по запросу). Провода питания имеют цветовую маркировку для 120 В переменного тока и 240 В переменного тока.

Осторожно: Не укладывайте маты UnderFloor в растворе или цементе и не устанавливайте их в той же зоне контроля, что и маты SunTouch или кабели WarmWire. Эти изделия имеют разную тепловую мощность и изготавливаются для разных целей.

Часть 2: Предварительная подготовка электрооборудования

Защита от перегрузки по току цепи и защита GFCI

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).Если коврики питаются напрямую через элементы управления SunStat Pro или SunStat, они уже имеют встроенный GFCI для защиты матов ( не устанавливают автоматический выключатель типа GFCI для питания системы SunStat или SunStat Relay, поскольку соответствующие GFCI могут конфликтовать и вызвать проблемы).

Если используется другой тип управления или реле, не имеющее встроенного GFCI класса A, для защиты матов необходимо использовать автоматический выключатель GFCI с индикацией.
Этот прерыватель GFCI служит локальным разъединителем.

ПРИМЕЧАНИЕ. Соблюдайте все местные строительные и электрические нормы.

Рекомендуется устанавливать систему на отдельной выделенной цепи, прямо с панели автоматического выключателя.

Однако небольшие системы могут подключаться к существующей цепи. Проконсультируйтесь с электриком.

Убедитесь, что имеется достаточная емкость для мата (ов), а также любых других предметов, которые могут использовать эту цепь.

Коврик (и) нельзя устанавливать в цепи с другим GFCI (выключателем или розеткой), цепью освещения (низкое напряжение, галоген или другие типы, в которых используются балласты или трансформаторы, которые могут создавать помехи) или цепью двигателя (вытяжной вентилятор, джакузи и т. д.) из-за возможных помех, из-за которых

GFCI на контроле на ложное срабатывание. Автоматический выключатель, защищающий мат (-ы), должен быть не более 20 ампер.

Нагрузите автоматический выключатель не более чем следующим: 12 ампер на автоматический выключатель на 15 ампер, 16 ампер на автоматический выключатель на 20 ампер.

Для большей нагрузки потребуются дополнительные автоматические выключатели.

Выбирайте маты так, чтобы через контроллер SunStat проходило не более 15 А

120 В — Размеры матов под полом, сила тока и диапазоны сопротивления. — 12 О.С.


12 ″ x 5,5 футов
12 ″ x 8 футов	0,6	167–204
12 ″ x 10,5 футов.	0.9	121–148
12 ″ x 13 футов	1,1	91-119
12 ″ x 16 футов	1,3	80–98
12 ″ x 19 футов	1. 5	67 — 82

120 В — Размеры матов под полом, сила тока и диапазоны сопротивления — 16 O.C.

Размер коврика	Сила тока	Диапазон сопротивления (Ом
16 ″ x 4 фута.	0,4	258 — 315
16 ″ x 6 футов	0,6	173 — 211
16 ″ x 8 футов.	0,8	126–154
16 ″ x 9.5 футов	1,0	101 — 123
16 ″ x 12 футов	1,3	82-101
16 ″ x 14 футов	1,5	69–85
16 ″ x 16 футов	1.7	63–78
16 ″ x 18 футов	1,9	53–65
16 ″ x 19,5 футов	2,1	45–56

120 В — Размеры ковриков под полом, сила тока и диапазоны сопротивления. — 19,2 О. С. .

Размер коврика	Сила тока	Диапазон сопротивления (Ом
19,2 ″ x 4,5 фута	0,7	170–207
19,2 ″ x 6,5 футов	0.9	127–155
19,2 ″ x 8 футов.	1,0	103–126
19,2 ″ x 9,5 футов	1,3	83-102
19,2 ″ x 11,5 футов	1. 5	71–87
19,2 ″ x 13 футов	1,7	63–78
19,2 ″ x 14,5 футов.	1,8	54 — 66
19,2 ″ x 16 футов	2.1	45–56

Большие системы на одной системе контроля уровня пола

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте SunStat с контролем Relay для лучшей производительности.

За дополнительной информацией обращайтесь на сайт flooringsupplyshop.com или на завод.

Также можно использовать контактор (реле).Проконсультируйтесь с электриком по поводу использования контактора и обязательно защитите его выключателем GFCI.

Установить электрические коробки

Поле SunStat .

Определитесь с местом для управления датчиком пола. Обычно это будет в той же комнате, что и обогреваемый пол, но его можно установить практически в любом месте, если только он не находится в замкнутом пространстве с ограниченным потоком воздуха. Чтобы добраться до этой коробки с матами, провода питания мата и провода датчика могут быть при необходимости удлинены с помощью провода соответствующего размера в распределительной коробке.

Электрический шкаф управления может быть пластиковой глубокой коробкой с одной секцией, но при выборе правильной коробки для конкретного применения обязательно соблюдайте все электрические требования к заполнению коробки, заземлению и т. Д.

Блок управления должен располагаться на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями норм.

ПРИМЕЧАНИЕ. Длина провода датчика SunStat может достигать 50 футов, его можно удлинить с помощью провода 22 или 24 AWG.

240 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 12 О.С.

Размер коврика	Сила тока	Диапазон сопротивления (Ом
12 ″ x 10,5 футов.	0,4	500–611
12 ″ x 16 футов	0. 6	336 — 411

240 В — Размеры ковриков под полом, сила тока и диапазоны сопротивления — 16 O.C.

Размер коврика	Сила тока	Диапазон сопротивления (Ом
16 ″ x 8 футов.	0,4	521 — 636
16 ″ x 12 футов	0,6	362–443
16 ″ x 16 футов	0,8	253 — 310
16 ″ x 19. 5 футов	1,0	207–253

240 В — Размеры ковриков под полом, сила тока и диапазоны сопротивления — 19,2 О. С. .

Размер коврика	Сила тока	Диапазон сопротивления (Ом
19.2 ″ x 6,5 футов	0,4	526 — 643
19,2 ″ x 9,5 футов	0,6	359–439
19,2 ″ x 13 футов.	0,9	256 — 313
19.2 ″ x 16 футов	1,0	207–253
19,2 ″ x 19 футов	1,3	167–204

Другие распределительные коробки: Настоятельно рекомендуется установить отдельную стальную электрическую распределительную коробку под черным полом или в стене в месте, к которому можно проложить провода питания мата.

Отдельный отвод проводов
может быть проведен от блока управления до этой распределительной коробки. Это значительно упрощает установку системы.

Работа нижней плиты

Просверлите отверстие в нижней пластине стены, чтобы провести силовую проводку от блока управления к матам под полом.

Черновая проводка

Установите электропроводку от выключателя источника питания к распределительной коробке управления, а затем к распределительной коробке под полом для проводов мата.

Оставьте 6 ″ –8 ″ дополнительных проводов на блоке управления и распределительной коробке. Обратитесь за помощью к электросхемам в Части 6.

Схема, показывающая метод 1 установки датчика температуры пола на черный пол.

Установите датчик SunStat Sensor

Датчик температуры пола поставляется с системой управления SunStat и должен быть правильно установлен, чтобы контролировать температуру пола.

Не забудьте разместить датчик на полу, где находится коврик.

Ниже приведены рекомендуемые методы установки датчика.Могут использоваться другие эквивалентные методы.

Перед установкой датчика обязательно проверьте его омметром.

Метод 1. Поскольку датчик может быть трудно установить на некоторых существующих этажах, датчик можно разместить под черным полом.

Однако имейте в виду, что температура, которую дает датчик, не будет истинной температурой поверхности пола, и может потребоваться соответствующая регулировка контроля пола.

Просверлите отверстие в нижней пластине стены для прокладки провода датчика.

Протяните провод датчика вниз от блока управления через пол. (Для этого может потребоваться рыболовная лента.)

Самый точный метод — просверлить отверстие длиной 3/4 ″ –1 ″ под углом в основании чернового пола (сверление под углом предотвращает прокалывание поверхности пола). Найдите это отверстие в отсеке для балок прямо над местом, где будет установлен мат, примерно в 2 ″ от балки. Вставьте датчик в угловое отверстие и заклейте его клеем. Изолируйте датчик дополнительной изоляцией «blueboard» или стекловолокном, толщиной 1-2 дюйма и квадратом 6 дюймов, приклеенной и запечатанной под датчиком. Это изолирует датчик от обогреваемого пространства балок и обеспечит более точную температуру поверхности пола.

Метод 2 . Если невозможно просверлить отверстие для установки датчика на черновом полу, его можно прижать к черному полу с помощью нейлоновой проволочной скобы.

Разместите датчик в отсеке для балки прямо над местом установки мата, примерно в 2 ″ от балки. Изолируйте датчик дополнительной изоляцией из «синей доски» или стекловолокна толщиной 1–2 дюйма и квадратом 6 дюймов. Это поможет изолировать датчик от обогреваемого пространства балок.

Метод 3: Удалите раствор на глубину от 1/4 до 1/2 дюйма. Установите датчик. Снова нанесите раствор на датчик и провод датчика.

Метод 3 . По возможности установите датчик непосредственно в зону покрытия пола или под ним.

Если поверхность пола облицована плиткой, можно удалить линию раствора и поместить датчик в эту линию.

Просверлите отверстие в стене за обшивкой плинтуса и непосредственно под распределительным щитом.

Пропустите датчик через заглушку вниз к просверленному отверстию рядом с полом и выведите его в пол над ним, где будет установлен нагревательный мат.

Разместите датчик на расстоянии не менее 1 фута от внешних стен и около центра пространства балок.

Завершите оставшуюся часть установки перед закрытием или повторной заливкой раствора на датчик.

Пример планировки кухни с использованием ковриков

Каждый коврик UnderFloor предназначен для установки только в одном отсеке для балок.Коврики нельзя обрезать короче, чтобы они соответствовали более коротким пролетам балок, или модифицировать каким-либо образом для заполнения нескольких отсеков балок.

Однако более одного мата можно установить в отсеке балок, где есть препятствия, такие как поперечные распорки или блокировки.

В этой планировке кухни для обогрева пола требуются четыре коврика 9,5 × 16 ″ и восемь 4 ′ × 16 ″.

Коврики соединяются параллельно (а не последовательно) в распределительных коробках под полом, затем электрический провод подается к контроллеру FloorStat.

Выберите маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного проще соединить их вместе в распределительных коробках. Распределительные коробки должны быть доступны после завершения всех отделочных работ.

Часть 3: Установите мат для пола

Важно — прочтите

Не позволяйте устанавливать пленочный радиатор мата так, чтобы он касался металлических предметов, таких как

гвоздей, скоб, металлических труб, каналов отопления и балочных лент.Держите коврик на расстоянии не менее 2 дюймов

из встроенных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 8 дюймов () от краев выходных и распределительных коробок, используемых для крепления поверхностных осветительных приборов.

Держите коврик на расстоянии не менее 2 дюймов от утопленных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 6 дюймов от термочувствительных предметов, таких как туалетные кольца, гибкие воздуховоды и другие предметы, рассчитанные на температуру ниже 194 ° F (90 ° C).Проконсультируйтесь с производителями этих товаров.

ПОМНИТЕ:

Обращайте особое внимание на участки, где воздуховоды, проводка или другие предметы не позволяют установить коврик. Имейте в виду, что там, где не установлены коврики, соответствующая площадь пола выше

сильно не нагреется.

Перед установкой мата осмотрите все балки, а также нижнюю сторону чернового пола на предмет гвоздей, шурупов или других острых предметов, которые выступают в полость балки.

Эти предметы могут повредить коврик, и их необходимо снять, отрезать или согнуть до нижней стороны чернового пола или боковой балки (балок).

Не сшивайте, не обрезайте и не повреждайте фольгированную нагревательную часть мата каким-либо образом.

Волокнистая сетка мата — это часть, которая будет использоваться для прикрепления мата к полости балки.

1. Измерьте расстояние между балками пола, где будет установлен мат (-а).

Измерьте ширину коврика, выбранного для размещения между этими балками. Разница между этими измерениями определяет, сколько матовой сетки осталось для прикрепления скоб к каждой стороне балок.

Поскольку расстояние между балками пола может варьироваться, выполнение этих измерений поможет гарантировать, что коврик будет расположен по центру между балками. Также целесообразно проверить соответствие коврика, удерживая

мат в полость балки.

2. Если мат начинается рядом с балкой обода, отмерьте примерно 6 дюймов от балки обода.

Это обеспечит достаточно места для проводов питания коврика и предотвратит ненужный нагрев полости стены над полом.

3. Отмерьте 2 дюйма ниже чернового пола и отметьте балки с обеих сторон полости балки.

4. Чтобы удерживать провода питания во время установки мата, закрепите один гвоздь над проводами питания

5. Удерживая мат вдоль одной балки, начните сшивать сетку мата скобами вдоль отметки 2 дюйма от основания. Для начала сшивайте каждые 4–6 дюймов примерно на 2 фута.

6. На другом конце мата вставьте гвоздь в балку на 2 дюйма ниже основания пола.Повесьте сетку коврика на ноготь. Это упростит прикрепление остальной части мата.

7. Продолжайте скреплять сетку мата скобами на 2 дюйма ниже основания, через каждые 4-6 дюймов.

Затем удалите гвоздь с того конца, который удерживал его.

Установка кабеля питания

Если это еще не сделано, установите распределительную коробку под черным полом в пределах досягаемости проводов питания мата.

Установите более одной распределительной коробки, если необходимо, для больших работ.

Распределительная коробка должна оставаться доступной в соответствии с электротехническими нормами, поэтому тщательно продумайте расположение распределительной коробки, если после установки мата (ковриков) потолок будет отделан.

Проложите провода питания от коврика (ковриков) к распределительной коробке, соблюдая все электрические и строительные нормы, используя

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к

блок питания. кабелепровод и дополнительные электрические коробки при необходимости.

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к источнику питания.

При использовании нескольких матов соблюдайте все электрические нормы, касающиеся максимальных значений «заполнения коробки».

Подключите провода параллельно (черный к черному, белый к белому), а не последовательно.

Подключите провода мата к падению мощности от распределительного щита управления или

Субуправление SunStat или контактор.

Опять же, не перегружайте управление.

Контроллер SunStat и Relay не должен быть нагружен матами более 15 ампер.

Часть 4: Окончательная разводка

Провода питания мата и провод датчика подключены к блоку управления в распределительной коробке.

Установите Control

Установите элементы управления для матов в соответствии со схемами подключения, прилагаемыми к элементам управления.

(см. Электрическую схему части 6).

Подключите провода источника питания, падение мощности к распределительной коробке мата, а провод датчика температуры пола к SunStat.Следуйте надлежащим процедурам подключения.

Рекомендуется обернуть проволочные гайки изолентой, чтобы дополнительно закрепить провода в гайках, прежде чем вставлять элемент управления обратно в электрическую коробку.

Проверить систему

После того, как элементы управления установлены и подключены, ненадолго включите систему, чтобы проверить работу всех компонентов.

См. Инструкции по установке, прилагаемые к SunStat, для правильной настройки.

Без утеплителя коврик не нагреет пол.Когда SunStat требует нагреть коврик, коврик начинает казаться теплым на ощупь в течение 1-2 минут или около того. Если это не

, проверьте настройки SunStat, подключения проводки и источник питания.

Наклейте предупреждающую этикетку

Наклейте этикетку с предупреждением о поверхностном нагреве (прилагаемую к данному руководству) на блок управления или поблизости.

Часть 5: Установите изоляцию

ПОМНИТЕ: Правильная изоляция и герметизация полости пола необходимы для работы матов SunTouch UnderFloor.

Установите изоляцию из стекловолокна с R-13 на R-19 под мат. Осторожно прижмите изоляцию к мату для достижения наилучшего результата и закрепите на месте стержнями, скобами или другим способом.

Зазор между изоляцией и матом допустим, но не дает наилучших результатов нагрева.

Обязательно выполните изоляцию в конце всех полостей обогреваемых балок. Установите изоляцию вертикально в этих областях, чтобы герметизировать концы нагретых участков балок, или через 6 дюймов после того, как мат «остановится» в пространстве балок, плотно прижмите изоляцию к черному полу и прикрепите скобами к черному полу.

Это гарантирует, что нагретый воздух не может выходить из обогреваемого пространства балок. Если этого не сделать, много тепла будет «уходить» по горизонтали через ленточные балки, балочные балки, внешние стены и открытые концы балок, и пол не будет нагреваться должным образом.

Закройте отверстия вокруг труб, канализационных трубопроводов, каналов, перекрытия балок и все другие зазоры силиконовым герметиком или уретановой пеной.

Схема подключения

Типовая электрическая схема подключения с регулятором FloorStat Control (120 В)
Выделенная цепь на 120 В, 20 А (максимум) (должна иметь защиту GFCI, если не используется GFCI SunStat
)

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормами и правилами, а также Национальным электрическим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема подключения с функцией управления FloorStat (240 В)

Выделенная цепь 240 В, 20 А (максимум) (должна иметь защиту GFCI, если не используется GFCI SunStat).

, Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Типовая электрическая схема подключения с регулятором SunStat и контактором (-ами) (240 В)

Выделенный 240-V. Цепь контактора имеет защиту GFCI класса A или B.

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Как подключить монитор LoudMouth Monitor к проводам питания коврика

На иллюстрациях показано, как подключить монитор LoudMouth к двум коврикам (слева) и как подключить LoudMouth к трем коврикам (справа).LoudMouth может контролировать не более трех матов одновременно.

ЗАПРЕЩАЕТСЯ оставлять кабели питания подключенными «последовательно» таким образом при окончательном подключении проводов; коврики недостаточно нагреваются. При окончательном подключении проводов маты необходимо соединять параллельно.

Часть 7: Руководство по поиску и устранению неисправностей

Если возникают проблемы с матом SunTouch UnderFloor или соответствующими электрическими компонентами, обратитесь к этому руководству по поиску и устранению неисправностей.
Если вы не обладаете квалификацией для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по поиску и устранению неисправностей, связанные с электрооборудованием, должны выполняться при отключенном питании от цепи, , если не указано иное.
Хотя это руководство по поиску и устранению неисправностей предназначено для решения проблем, возникающих при использовании системы обогрева пола SunTouch, результаты никогда не гарантированы. SunTouch не несет никакой ответственности за повреждения или травмы, которые могут возникнуть в результате использования данного руководства.

Проблема

Возможная причина

Решение

Элементы управления Блоки

Измерение сопротивления матов вне диапазона, указанного на паспортной табличке.	Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой).	Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
	Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден.	Запишите сопротивление между всеми проводами и обратитесь к производителю.
	Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура.	Установите температуру в помещении 75–85 ° F или обратитесь к производителю.
	Измерение сопротивления может производиться более чем с одного мата, соединенного последовательно или параллельно. Любой из них даст ложные показания сопротивления.	Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
	Омметр может быть настроен на неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом.	Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на заводской табличке, обратитесь к производителю.
Пол не греется.	Мат поврежден.	Измерьте сопротивление мата. Проверьте наличие «разрыва цепи» и «короткого замыкания», как описано ранее в этом руководстве.В случае повреждения запишите сопротивления между всеми проводами и обратитесь к производителю.
	Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. На индикаторе может быть надпись «GFI», под словами «Ожидание» или на кнопке с надписью «Тест».	Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю.Если коврик не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
	Подача напряжения или использование несоответствующих электрических компонентов.	Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
	Пол Бетонная плита.	Температура поверхности плиты медленно повышается.Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше). Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается.	Маты подключаются «последовательно» или «гирляндой» (сквозной).	Несколько матов необходимо соединить «параллельно» (или черный с черным, белый с белым).
	Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO».	SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление на проводах датчика. Для элемента управления SunTouch сопротивление должно быть в пределах от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления проводов датчика в данном руководстве.
	Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания.	Убедитесь, что электрические соединения выполнены правильно.Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
	Неисправное управление.	Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F.	Датчик температуры пола неправильно подключен или расположен неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола.Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно.	Если это программируемое управление, программирование может быть неправильным.	Внимательно прочтите инструкции по программированию системы управления и следуйте им.
	Подача неверного напряжения или использование несоответствующих компонентов.	Проверить напряжение, проверить детали. См. «Подача неверного напряжения» выше.
	Датчик температуры пола неправильно подключен или работает неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
	Ослабленное соединение (и) на стороне линии и / или на стороне нагрузки блока управления.	Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все подключения к выключателю.
	Неисправное управление.	Верните управление дилеру для замены.
Управление вообще не работает .	Нет питания.	Проверить автоматический выключатель. Измерьте напряжение на элементе управления. Проверьте все соединения между выключателем и блоком управления.
	Датчик температуры пола неправильно подключен или работает неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
	Неисправное управление.	Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI .	Более одного GFCI в цепи.	GFCI иногда отключаются, если с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
	Электродвигатель или источник света с балластом делят цепь с ковриком.	Электродвигатели и другие электрические устройства могут вызывать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.

www.suntouch.com

Щелкните здесь, чтобы перейти к ВИДЕО-библиотеке SunTouch

SunTouch против продукта A — SunTouch против продукта B

Коврики для обогрева пола SunTouch Ссылки

Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

Нагревательные звенья системы обогрева пола SunTouch

Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация для заказа WarmWire

Связи управления нагревом

Programmable SunStat Spec — Руководство пользователя Programmable 500670-SB — Руководство пользователя Непрограммируемое 500675

— Непрограммируемые спецификации SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

Ограниченная гарантия SunTouch на 25 лет — Электромагнитные поля EMF — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

Как установить водяное отопление в полу | Руководства по дому

Водяное отопление в полу, также известное как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже уложен, он также может проходить под черным полом.В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно изготавливаются из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель. Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель.Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, наиболее подходящий для вас.

Пройдите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты. Это может включать удаление гипсокартона, снятие изоляции или и то, и другое. Удалите гвозди, торчащие из чернового пола между балками, с помощью монтировки.

Спланируйте маршрут трубопровода и просверлите отверстия соответствующего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло.В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждый отсек. В этом случае вам нужно просверлить все отверстия на одной стороне пола и согнуть трубку на другом конце.

Прикрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут винты или гвозди 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках. Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления.Медные трубы 3/4 дюйма от этих тройников должны доходить до контура рециркуляции, обычно устанавливаемого на стене рядом с обогревателем. Насос прокачивает воду по контуру и обходит нагреватель, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черный пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений водопровода и проводки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Полы с подогревом — наше важное руководство по утеплению вашего дома

Мы получаем комиссию за товары, приобретенные по ссылкам в этой статье.

Узнайте все, что вам нужно знать о теплых полах

Когда погода прохладная, ничто не сравнится с роскошью тепла под ногами, особенно первым делом с утра. Полы с подогревом (UFH) также энергоэффективны, удобны, освобождают пространство на стенах и могут повысить ценность вашего дома. Что касается его установки, то процесс не такой навязчивый, как вы думаете.

Прочтите, чтобы получить дополнительную информацию о том, какие типы полов с подогревом доступны, а также о том, как их установить.

Дополнительные советы по отоплению: эти полезные советы помогут избежать рождественских проблем с отоплением дома

Почему выбирают теплые полы?

Изображение предоставлено: Лиззи Орм

Спросите любого домовладельца, у которого есть пол с подогревом, и, скорее всего, он скажет, что никогда бы не обошелся без него! Но почему? Что ж, одна из веских причин заключается в том, что с напольным отоплением нет необходимости в радиаторах. Радиаторы не только портят чистые линии комнаты, но и занимают ценное пространство на стене.Уберите их, и вдруг появится щель для лишних кухонных гарнитуров, кладовки, дивана или даже дверного проема.

Полы с подогревом также являются чрезвычайно экономичным способом обогрева комнаты, поэтому они помогут вам сократить ваши счета за топливо. Кроме того, в отличие от радиаторов, печей или традиционных твердотопливных каминов, он обеспечивает максимальный уровень комфорта за счет равномерного и бережного распределения тепла. Здесь нет холодных точек, и, поскольку большая часть тепла сосредоточена в нижней части комнаты, теряется очень мало тепла.

Если вы планируете обновить кухню, есть еще больше причин выбрать пол с подогревом. UFH работает на независимом термостате, поэтому, если ваша плита выделяет много тепла, можно выключить обогрев на кухне, но оставить его включенным для остальной части дома. Что касается уборки, то теплые полы — мечта. Устранение радиаторов означает, что на кухне будет на одну поверхность меньше, чтобы притягивать жир и собирать пыль, а полы с подогревом также уменьшают движение воздуха.Меньшее движение воздуха означает меньшее движение пыли, что делает UFH более гигиеничным, особенно идеальным для людей, страдающих аллергией.

Знайте свои типы теплых полов — влажная или сухая система
Существует два типа полов с подогревом — электрические или «сухие» системы и системы на водной основе или «мокрые» системы.
Электрические системы более просты в установке и менее сложны в установке, но их эксплуатационные расходы выше, поэтому они лучше всего подходят для небольших помещений, таких как ванные комнаты, облицованные плиткой, или места, до которых неудобно добраться.
Системы горячего водоснабжения (или мокрого)
Изображение предоставлено: Вустер Бош
Влажные системы состоят из труб, которые обычно подключаются к вашему котлу, и используют теплую воду из системы центрального отопления. В то время как конденсационный котел предлагает наибольшую потенциальную экономию на эксплуатационных расходах, любой котел может использоваться с UFH, если он имеет достаточную мощность.
Вода перекачивается по пластиковым трубам, проложенным к черному полу, перед тем, как будет установлена новая чистовая поверхность.Большинство пластиковых водопроводных труб, установленных в сегодняшних системах, являются непрерывными, поэтому опасность утечки отсутствует, так как нет соединений, и система обычно считается необслуживаемой.
По своей природе они более дорогостоящие и трудоемкие в установке (особенно, если требуется изменение уровня пола для размещения труб). Однако они являются наиболее экономичным решением. Полы с подогревом этого типа также сокращают расходы на отопление воды, поскольку в них используется вода с более низкой температурой, чем в стандартных радиаторах (примерно от 40 ° C до 65 ° C, чтобы обеспечить температуру пола от 23 ° C до 32 ° C).
Если вы хотите обогреть большую площадь, это лучший вариант.
Электрические матовые (или сухие) системы
Изображение предоставлено: система электрического теплого пола от Warmup
Dry UFH доступен в виде основных нагревательных кабелей, иногда свободно вплетенных в сетчатые маты, плоские или ленточные кабели или нагревательные пленки. Коврики или рулоны раскладываются, соединяются вместе, а затем подключаются к термостату и электросети. Затем сверху кладут ваш пол.
Доступны три типа сухих УФГ: Свободная проволока подходит для каменных или плиточных полов и идеально подходит для помещений неправильной формы с неудобными углами или препятствиями. Матирование также подходит для каменных или плиточных полов, а также для больших или более правильных комнат. Система матов из фольги разработана специально для ламината.
В целом, электрические системы дешевле в установке и вызывают меньше повреждений существующей конструкции пола. Они также позволяют комнате достигать необходимой температуры быстрее, чем влажные сорта, поскольку являются прямыми источниками тепла.С другой стороны, они дороже в эксплуатации, чем влажные системы, которые более рентабельны.
Где использовать теплый пол
Изображение предоставлено: Дэвид Джайлс
Полы с подогревом в основном используются в помещениях на первом этаже, но на самом деле существует система, подходящая для любого типа конструкции пола. Влажные системы легче всего установить там, где можно заменить полы, или там, где строятся новые полы, поэтому они, вероятно, подойдут для новых пристроек, зимних садов и новых кухонно-жилых зон открытой планировки.
Электрический пол с подогревом, вероятно, будет более подходящим для существующих комнат, поскольку электрическая сетчатая система более плоская, чем влажная система, поэтому нет необходимости изменять высоту пола для ее соответствия. Существуют даже системы электрических матов, которые можно использовать под коврами на существующих твердых полах. В целом, проще добавить электрические системы в комнаты на верхних этажах.
Можно ли укладывать теплый пол на деревянный пол?
Как правило, полы из массивной древесины не подходят для использования с полом с подогревом, если это не указано производителем.Инженерные плиты, которые состоят, по крайней мере, из трех слоев древесины, уложенных таким образом, чтобы волокна центрального слоя проходили под прямым углом к внешним слоям, менее подвержены движению, и большинство из них можно использовать для полов с подогревом.
«Полы с подогревом и паркетные полы могут стать отличными партнерами», — говорит Питер Кин, директор компании Natural Wood Flooring Company. «Прочная и надежная искусственная древесина может оказаться гораздо лучшим выбором, чем натуральная древесина, потому что она вряд ли изменится при изменении температуры и уровня влажности»
Любой деревянный пол, рекомендуемый для использования с UFH, должен иметь ограничение по температуре (обычно 27 ° C), а по краям должен быть оставлен расширительный зазор (он легко скрывается плинтусом или накладкой).Перед покупкой всегда связывайтесь с поставщиком напольных покрытий и установщиком отопления. Многие поставщики порекомендуют конкретную марку электрических UFH, и было бы неплохо прислушаться к их советам.
А как насчет других типов полов?
Напольное покрытие вашего типа может способствовать прохождению тепла или уменьшать его. Толстый ковер уменьшает преимущества, но плитка, ламинат, а также полы из массивной и искусственной древесины хорошо отводят тепло (но сначала проверьте, имеет ли деревянный пол рекомендованную максимальную температуру).
Ковер
UFH можно использовать практически со всеми типами напольных покрытий, даже с коврами, при условии, что ковер и подложка имеют тепловое сопротивление менее 2,5 тг. Показания показывают, что для большинства стилей ковров тепловое сопротивление составляет менее 1 тг.
Камень, керамика, сланец и терракота
По мере того, как эти материалы для полов стали более модными, увеличилось количество домов, в которых используется УФН. Время нагрева зависит от толщины плитки.Для достижения оптимальной температуры толстым плитам потребуется больше времени, но как только она будет достигнута, разница в качестве тепла между толстыми и более тонкими поверхностями пола исчезнет.
Винилы и ламинаты
UFH можно использовать с высококачественными винилами и ламинатом. Однако не все ламинаты или винилы совместимы с UFH, поэтому рекомендуется проконсультироваться с производителем напольного покрытия или установщиком системы отопления, прежде чем делать это. Многие поставщики разработали свои собственные системы УВГ или имеют одну или две, которые они рекомендуют.
Полы с подогревом — правильный выбор времени
Для обогрева комнаты с помощью УФН требуется больше времени, чем для включения радиаторов, но после выключения системы комната остается теплой намного дольше. Пару часов утром обычно достаточно, чтобы поддерживать температуру в комнате на протяжении большей части дня, с повышением температуры ранним вечером. Если у вас все еще есть радиаторы в других комнатах, лучше всего запустить UFH в отдельной зоне отопления с прямым управлением котлом.
Сколько стоит установка и запуск полов с подогревом?
Изображение предоставлено: Холли Джолифф
Установка влажной UFH-системы в новом здании будет стоить около 5 000 фунтов стерлингов, но для существующей собственности это зависит от размера комнаты и того, сколько требуется подъема пола.Только для системы влажная версия будет стоить 20-30 фунтов стерлингов за кв.м без учета фитингов.
В любом случае установка такой системы значительно дороже, чем установка сухой УФГ-системы. Однако хорошая новость заключается в том, что после установки влажный УФН может быть на 30 процентов эффективнее традиционных радиаторов и гораздо более экономичен в использовании. Это также значительно дешевле в эксплуатации, чем сухой UFH.
Электрооборудование имеет экономический смысл, если размещать его в одном помещении. Цены на выкатываемые маты UFH начинаются примерно от 75 фунтов стерлингов за кв. М, а комплекты свободной укладки — примерно от 100 фунтов за кв. М, плюс изоляционная плита и плата за электрику.Однако, хотя установка электрического УФН дешевле, чем влажная система, его эксплуатация может быть на 40% дороже.
Для влажной системы используйте специализированные компании, такие как Nu-Heat или FloRad, которые предлагают комплексное обслуживание.
Как установить теплый пол
Изображение предоставлено: Дэвид Пармитер
1. Перед началом работы обратитесь за советом к специалисту
Не оставайтесь без совета профессионала, который поможет вам рассчитать желаемую температуру, высоту потолка, потенциальные потери тепла и необходимый тип напольного покрытия.Ковролин и натуральное дерево — не лучшие изоляторы, тогда как искусственное дерево, камень, мрамор и сланец — идеальные.
«Начните с обращения по крайней мере к двум уважаемым и опытным поставщикам», — советует Адриан Труп, совместный управляющий директор Nu-Heat. «На сайте торговой ассоциации BEAMA есть список членов, и он может быть полезной отправной точкой. Обсудите все варианты установки и покрытия с потенциальными поставщиками ».
2. Планируете ли вы ремонт или переоборудование?
Лучше всего укладывать влажные полы с подогревом в рамках ремонта или пристройки, а также на ранней стадии работ.Если это не так, вам придется либо взять существующий пол и уложить новый — лучше всего использовать стяжку с системой пола, уложенной сверху, — либо добавить плавающий пол для размещения труб. Это поднимает уровень пола, что, в свою очередь, сказывается на плинтусах и означает, что двери придется перевешивать. Одним из решений является использование очень неглубоких труб диаметром менее 20 мм.
Если вы собираетесь ретроспективно, низкопрофильные и легкие супертонкие системы можно применять на поверхностях чернового пола.Некоторые конструкции имеют глубину всего 15 мм, что исключает необходимость замены плинтусов, дверных коробок и лестниц.
«Если ваш пол с подогревом будет устанавливаться в нескольких комнатах, убедитесь, что система включает в себя подробный проект, адаптированный к вашим требованиям и учитывающий структуру вашей собственности», — говорит Адриан. «И постарайтесь убедиться, что ваш пол с подогревом будет эффективно обогревать каждую комнату без необходимости дополнительного отопления».
3.Учитывать изоляцию
Чтобы ваш пол с подогревом был наиболее экономичным и энергоэффективным, ваша собственность должна быть надлежащим образом изолирована. Чтобы предотвратить потерю тепла и обеспечить направление тепла вверх, под системой должно быть место для установки изоляции. Имейте в виду, что если вы живете в доме с одинарным остеклением, вам все равно может потребоваться совместить теплый пол с радиаторами, чтобы создать достаточно тепла.
4. Подумайте, куда пойдут элементы управления
В случае влажных систем убедитесь, что у вас есть место для размещения органов управления (подойдет шкаф).Подобно радиатору, каждая комната, отапливаемая UFH, имеет свой собственный клапан. Но все они могут быть размещены в одном месте вместе с элементами управления таймером. Также рассмотрите возможность использования систем, которые работают с приложениями, например Hive. Это позволит вам управлять отоплением с помощью смартфона.
5. Можно сам?
Наборы
DIY доступны от многих производителей, но установка влажной системы УВГ является довольно трудоемкой и сложной задачей. Поэтому рекомендуется устанавливать влажный УФГ только профессионалом.

Монтажные схемы теплых водяных полов в квартире и частном доме

Змейка

Змейка. 2-й вариант

Улитка

Комбинированная

Каким образом выполнить монтаж труб теплого пола водяного типа

Понятие

Схема «улитка»

«Змейка»

Комбинированный способ

Технологии укладки труб

Заключение

Тёплый пол улитка: как правильно укладывать

Укладка «улитка»

Технология укладки «змейка»

Схема укладки теплого пола: улитка, змейка

Базовые схемы укладки теплого пола

Как уложить кабель теплого пола, определение шага

Как уложить трубу теплого пола

как выбрать, шаг укладки, схема и расстояние, расчет и виды

Трубы для теплого водяного пола

Рекомендации для расчетов

Выбор по типу

Расчет перед укладкой

Заключение

Устройство теплых водяных полов cвоими руками

Подготовка основания

Гидроизоляционный слой

Выполнение теплоизоляции

Монтаж трубопровода

Проверка работоспособности системы

Финишная бетонная стяжка

Оптимальное покрытие для пола

Можно ли выполнить устройство водяного теплого пола своими руками?

улитка, змейка и комбинированный способ

Вариант укладки — улитка

Можно ли укладывать тёплый пол змейкой

Комбинированный способ

Нормы и правила по укладке

«Теплый пол»: полное руководство по «теплый пол»

Как работает теплый пол?

Сколько стоит установка теплого пола?

Дорогое ли использование теплого пола?

Какие бывают типы теплых полов?

ЗНАЕТЕ ЛИ ВЫ?

Мокрый пол по сравнению с сухим системы отопления

Какая изоляция необходима для полов с подогревом?

Является ли теплый пол лучшим вариантом для моего дома?

Подходит ли теплый пол для старого дома?

Какой пол для теплого пола лучше?

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Насколько легко контролировать теплый пол?

Как выбрать правильную тепловую мощность

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Как происходит установка теплого пола?

Как измерить

Может ли протекать теплый пол?

Есть ли гарантия на теплый пол?

Полы с подогревом в сравнении с радиаторами

Существуют ли другие системы невидимого отопления?

Подробнее о отоплении:

Напольное отопление Бетон | Внутриплитное отопление

Полы теплые, подвал теплый

Изоляция бетонных плит для обогрева полов

Как установить теплый пол в бетон

Как устроить трубу на основе водяного теплого пола

Преимущества и недостатки

спиральная схема

Особенности схемы «змейка»

комбинированный вариант

полов с подогревом, стоят ли они инвестиций для Северо-Запада?

Что такое система теплого пола?

Как работает электрический теплый пол?

Как работает система водяного теплого пола?

Что следует учитывать перед установкой обогрева пола

Полы с подогревом — достойная инвестиция?

Полы с подогревом Технические характеристики и порядок установки — Блог магазина напольных покрытий

Как установить водяное отопление в полу | Руководства по дому

Полы с подогревом — наше важное руководство по утеплению вашего дома
