Полная инструкция по монтажу водяного теплого пола своими руками

Устройство водяного теплого пола

По своей сути гидравлический пол представляет собой систему труб, по которым циркулирует жидкость определенной температуры. Нагрев производится котлом, в конструкцию которого может быть включен насос. В противном случае он может быть выведен отдельно. Насос служит для закачки остывшей воды в нагревательный прибор.

На входе в котел в обязательном порядке устанавливается манометр, позволяющий контролировать давление в системе отопления. Горячая вода поступает в систему труб через коллектор. Он служит также для отвода жидкости.

Коллектор представляет собой отрезок трубы, с двумя типами разветвителей: для горячей и остывшей воды. В составе коллектора находятся системы аварийного слива, регулировки и настройки работы системы, клапаны, препятствующие обратному току жидкости.

Технология монтажа системы

Самостоятельная укладка включает в себя несколько этапов: стяжка (или выравнивание), укладка теплоизоляционного и гидроизоляционного слоев, распределение труб, монтаж коллектора теплого пола, установка водонагревательного прибора (котла), монтаж труб, заливка стяжки.

Все виды работ необходимо производить с соблюдением сантехнических норм и правил безопасности.

Каждая составляющая конструкция должна иметь соответствующие показатели по стойкости к давлению, воздействию жидкости или пара.

На каждом этапе необходима проверка герметичности и прочности всех устройств.

Каждая схема водяного теплого пола может иметь свои отличительные особенности в зависимости от выбранного типа помещения (ванна, балкон, жилая комната), а также основного материала напольного покрытия (плитка, дерево, пластик, бетонная стяжка).

Данные нюансы и детальные описания каждого этапа монтажа представлены ниже.

Не знаете, как выполнить поклейку флизелиновых обоев своими руками? Читайте подробную инструкцию.

Подробности о том, как производится выравнивание стен шпаклевкой, находятся здесь.

Как правильно применяется латексная водоэмульсионная краска для стен, читайте по этому адресу: https://ru-remont. com/materialy/kraski/lateksnaya-vodoemulsionnaya-kraska.html

Выравнивание основания

Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора.

При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.

Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин

при помощи бетонного раствора или иной предназначенной для этого строительной смеси.

При «сухом» способе проводятся следующие работы:

  1. На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения.
  2. На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч.
  3. На гидроизоляционный материал помещают армированную сетку.
  4. На полиэтилен высыпается керамзит, состоящий из камней разного диаметра. Его выравнивают при помощи направляющих и уплотняют. Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи
    маячков или деревянных реек.
  5. По окончанию работ выступающий полиэтилен срезается канцелярским ножом.

Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» – листов ГВЛ.

При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками. Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита.

Как укладываются трубы

На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.

Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).

Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая – требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура – 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

Монтаж коллектора

Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.

То же самое касается возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды.

Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов.

Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.

Размещать термостат необходимо в удалении от сквозняков, холодных или горячих потоков воздуха для адекватной передачи информации.

Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену. Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов.

Для установки термостата понадобится кабель длиной 1.5-3 м и наличие розетки рядом с его месторасположением.

Не знаете, как высчитать расход водоэмульсионной краски для потолка? Мы поможем.

Различные варианты освещения потолка на кухне Вы можете посмотреть здесь.

Фотографии примеров белой кухни с черной столешницей находятся по этому адресу: https://ru-remont.com/kuhnya/stoleshnitsy/stoleshnitsy-dlya-kuhni-foto-obzor.html

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Установка и подключение своими руками газового котла и насоса для теплого пола

Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:

  1. Выход горячей воды в отопительную систему.
  2. Выход горячей воды в систему водоснабжения.
  3. Подача газа.
  4. Вход холодной воды для нагрева и подачи.
  5. Вход холодной воды от отопления (обратка).

Соединения всех труб с нагревательным элементом разъемные, устанавливаются при помощи муфт и гаек.

Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения.

В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой – горячей в систему отопления.

Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем.

Рекомендуется поместить насос между возвратной системой коллектора и входом трубы в котел. Возможна установка отдельных насосов на каждый контур.

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

  1. Цемент – 1 часть.
  2. Песок мелкозернистый – 4 части.
  3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
  4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
    Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

  1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
  2. Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
  3. После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
  4. Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Инструкция: как монтируется электрическая врезная розетка.

Если Вы интересуетесь, как покрасить двери из МДФ, читайте наше пошаговое руководство.

Возможно ли самостоятельно смонтировать натяжной потолок, читайте по этому адресу: https://ru-remont.com/potolok/natyazhnye-potolki/montazh-natyazhnyh-potolkov-svoimi-rukami.html

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Водяной теплый пол своими руками: пошаговая инструкция

Главная > Полы > Водяной теплый пол своими руками: пошаговая инструкция

Обогрев сооружения – ключевая статья расходов на содержание сооружения осенью, зимой и весной. Водяной пол в частном доме позволяет решить сразу несколько проблем:

  1. Обогрев воздуха;
  2. Улучшение потребительских характеристик строения;
  3. Освобождение пространства (количество радиаторов уменьшится до нескольких единиц).

Монтаж водяного теплого пола – сложнейшая задача, которая требует основательной подготовки и тщательной проработки каждого шага. Непосредственно до установки необходима схема теплого водяного пола, адаптированная к конкретной квартире.

Содержание статьи:

  • «Анатомия» водяного теплого пола
  • Основание (поверхность) для пола
  • Структура водяного тёплого пола
  • Монтаж теплого водяного пола: технология
  • Некоторые тонкости при устройстве теплого пола с водоциркуляционным подогревом
  • Видео: Монтаж теплого водяного пола своими руками

«Анатомия» водяного теплого пола

Схема водяного теплого пола

  1. Котел для теплого водяного пола. Устройство постоянно поддерживает нужную температуру теплоносителя, обеспечивает устойчивость системы.
  2. Насосно-смесительный узел для теплого пола. Элемент обеспечивает циркуляцию жидкости, отвечает за равномерное распределение температуры.
  3. Запорно-регулирующая арматура, измерительное оборудование. Шаровые клапаны, манометр, аварийные клапаны и многое другое (согласно имеющейся схеме) призвано избавиться от аварийных ситуаций.
  4. Коллектор для теплого водяного пола. Чтобы повысить эффективность системы, устройство вводит теплоноситель одновременно в несколько контуров и принимает его на другом конце линии, смешивая в единый поток.
  5. Труба для теплого пола. Коммуникации обеспечивают циркуляцию жидкости, а также передачу энергии.

Основание (поверхность) для пола

Для обустройства системы необходима бетонная стяжка. Укладывать теплые полы водяные на деревянный пол непрактично, так как этот материал характеризуется высоким поглощением тепла, а также плохо переносит перепады температур.

Пирог теплого водяного пола

Подготовка поверхности под тёплый пол:

  1. Выравнивание черновой стяжки «в ноль». Основание должно быть идеально ровным, чтобы водяной теплый пол в квартире или частном доме обладал хорошей циркуляцией.
  2. Гидроизоляция поверхности. Перед монтажом трубок следует обеспечить защиту нижерасположенных помещений от воды.
  3. Прокладка утеплителя. Данный материал повысить эффективность всей системы, снизит расходы на энергию.
  4. Прокладка демпферной ленты. Указанный материал позволяет избежать растрескивания стяжки.

ВАЖНО! Чем важнее обогреть помещение с помощью водяного пола, тем больше должен быть уровень теплоизоляции, который рассчитывается индивидуально.

Структура водяного тёплого пола

Структура водяного тёплого пола

  1. Отделочный материал. Идеально подходит керамическая плитка, керамогранит, для жилых комнат – ламинат.

    ВАЖНО! Для финишной отделки нужно использовать материал с максимальной теплопроводностью и низким поглощением энергии, чтобы снизить эксплуатационные затраты.

  2. Бетонная заливка. Толщина стяжки над водяным теплым полом Слой бетона должен быть минимум 25 миллиметров, чтобы при нагревании покрытие не потрескалось.
  3. Трубки. Для обустройства системы теплого водяного пола необходимо применять материалы, устойчивые к постоянному контакту с бетоном.
  4. Демпферная лента. Материал позволит исключить растрескивание бетона в процессе эксплуатации.
  5. Армирующая сетка. Стальной каркас наряду с лентой предотвращает деформацию основания.
  6. Утеплитель. Маты для теплого водяного пола необходимо выбирать с учётом толщины междуэтажного перекрытия.

Монтаж теплого водяного пола: технология

  1. Установка нагревателя и насоса. Исходя из имеющегося проекта, выбирается и устанавливается котёл, который может быть одно- и двухконтурным.
  2. Монтаж нагревательных трубок. Каждый контур должен обслуживать определённую площадь (как правило, до 40 кв.метров).

    ВАЖНО! Труба для теплого пола из сшитого полиэтилена или другого материала не должна иметь стыков непосредственно под бетонной стяжкой, иначе это создаст эксплуатационные трудности.

  3. Монтаж коллектора для теплого пола. Система может как поставляться в сборе, так и собираться непосредственно на объекте.
  4. Соединение трубок, коллектора, водонагревателя, запорно-регулирующей арматуры, контрольно-измерительных приборов. Необходимо сочленить все элементы, установить терморегулятор для водяного теплого пола, аварийный слив воды.

    Схема укладки водяного теплого пола

  5. Проверка системы. Непосредственно перед монтажом бетонной стяжки нужно проверить всю сеть под давлением. Насос для теплого водяного пола при этом нужно включить на полную мощность на некоторое время.
  6. Литьё стяжки. На завершающем этапе трубки навсегда погружаются в слой бетона, толщина которого зависит от различных параметров.

Разводка теплого водяного пола

Некоторые тонкости при устройстве теплого пола с водоциркуляционным подогревом

  1. Снизить расход энергии поможет сервопривод для теплого пола. Данный элемент смешивает остывшую воду с горячей, обеспечивая её оптимальную температуру.
  2. Создавая коллектор для теплого водяного пола своими руками или приобретая готовый, сделайте выбор в пользу решения, оснащенного регулировочными клапанами. Это позволит настроить температуру в каждом конкретном помещении.
  3. Коллекторная группа должна располагаться таким образом, чтобы длина трубок в каждое помещение была примерно одинаковой.

    ВАЖНО! Трубки на чертежах должны располагаться таким образом, чтобы нагревать покрытие в зонах, свободных от крупногабаритных предметов (мебели, бытовой техники, аксессуаров).

  4. Каждая труба для теплого водяного пола должна находиться на определенном расстоянии от соседней. Как правило, контуры располагаются с шагом 10-30 см, что зависит от технического плана.

    Укладка теплого пола «улиткой» и «змейкой»

  5. При монтаже трубок необходимо зафиксировать их с помощью крепёжных элементов, чтобы исключить смещение коммуникаций в процессе эксплуатации.

Структурная схема котельной частного дома

Даже если Вы решили самостоятельно монтировать систему, расчет теплого пола водяного теплого пола следует поручить проектной организации.

Видео: Монтаж теплого водяного пола своими руками

Руководство по проектированию лучистого теплого пола

Наилучший возможный источник отопления для вашего дома — это тот, который обеспечивает максимальный температурный комфорт, но при этом почти не находится дома. Лучистое отопление пола более чем соответствует этим критериям благодаря энергоэффективности, рентабельности и уютному комфорту даже в самом холодном климате. В этом руководстве по проектированию лучистого теплого пола компания Plymouth Plumbing & Heating делится важной информацией об этой популярной и эффективной системе отопления.

Теплые полы Объяснение

Системы лучистого обогрева пола обеспечивают тепло через электрические провода, маты или трубы с горячей водой, которые находятся внутри или под напольным покрытием вашего дома. Тепловое излучение позволяет теплу подниматься снизу и нагревать воздух наверху, включая любые предметы в помещении. Нагретые предметы, такие как ваша мебель, также излучают захваченное тепло в комнату.

Температура воздуха в помещении остается постоянной, обеспечивая комфортное тепло. Более того, утепленная мебель и поверхности стен не крадут тепло у вашего тела, позволяя дольше оставаться в тепле.

Лучистое тепло пола по сравнению с традиционным теплом

В противоположность этому традиционные системы принудительного воздушного отопления шумны, заполнены загрязняющими веществами и обогревают помещения весьма неравномерно. Нагретый воздух выдувается из регистров температурой около 120 градусов, а затем поднимается наверх помещения. По мере того, как этот воздух теряет тепло, он опускается вниз. В результате голова печет, а пальцы ног мерзнут.

Два основных типа лучистого теплого пола

Существует два основных типа лучистого напольного отопления, которые вы можете установить в своем доме. В одном используется нагретая вода, называемая водяной системой; другой использует электрические кабели. При электрическом лучистом отоплении петли теплопроводного кабеля укладываются зигзагом равномерно под полом. Гидравлические системы образуют петли под полом, по которым течет горячая вода.

Эти излучающие компоненты могут быть встроены в бетон или прикреплены к черновому полу. При использовании чернового пола поверх системы укладывается теплопроводящий материал, например, твердая древесина, ламинат или плитка. Ковер вообще не рекомендуется.

Распространенные ошибки при укладке теплых полов

Теплые полы — отличная система, но мало что может быть более разочаровывающим, чем тратить время и деньги на установку системы теплых полов только для того, чтобы обнаружить, что она не работает. Ни одно руководство по проектированию лучистого теплого пола не будет полным без выделения некоторых важных ошибок при установке, которых следует избегать. Вот самые распространенные ошибки.

Недостаточная теплоизоляция

Многие считают, что, поскольку напольное отопление нагревает пол, и тепло естественным образом поднимается вверх, изоляция почти не нужна. Это серьезная ошибка. На самом деле, самый важный фактор, который следует помнить об изоляции, — это не пренебрегать изоляцией пола под системой лучистого отопления.

Изоляция под полом гарантирует, что ваше лучистое тепло распространяется вверх в пол, а не вниз в подвал или подполье. Вы получаете значительно больше тепла от системы с теплоизоляцией под полом.

Сюда входит изоляция бетонной плиты при установке системы внутри бетона. Морозная стена вокруг внешнего края бетонной плиты захватывает большую часть тепла и удерживает его внутри пола, направляя его вверх, а не наружу.

Конечно, чем лучше изолированы стены и потолок вашего дома, тем больше лучистого тепла останется в ваших комнатах для комфорта. Это также сэкономит вам электроэнергию на счетах за отопление.

Ошибки при установке трубок или кабелей

Будьте осторожны при установке электрических кабелей или матов, а также гидравлических трубок. Эти компоненты могут быть установлены слишком глубоко в полу и с трудом обеспечивать достаточное количество тепла для вашего помещения. В бетоне, если трубка слишком глубокая, вы потратите много энергии на нагрев плиты, и у вас все равно не будет удобного помещения над ней.

Убедитесь, что нагревательные элементы расположены равномерно на одинаковом расстоянии от материала пола. Вы хотите, чтобы ваши трубки, кабели или маты находились относительно близко к твердой древесине, плитке или ламинату, чтобы происходила надлежащая теплопроводность.

Также следует следить за тем, чтобы во время установки не было разрывов или порезов кабелей или трубок. Негерметичные трубки в гидравлической системе могут привести к серьезному повреждению водой, которое может оставаться незамеченным в течение некоторого времени. А поврежденные электрические кабели могут привести к короткому замыканию системы или даже вызвать пожар.

Непроверка системы перед окончательной укладкой пола

Обнаружение дефекта укладки после укладки пола или заливки бетона — наихудший из возможных сценариев. Чтобы избежать этого, протестируйте всю систему перед окончательной укладкой напольного покрытия. Подключите все к воде и электрическим компонентам и запустите систему на некоторое время. Поэкспериментируйте с различными настройками термостата, чтобы убедиться, что каждая часть системы работает должным образом. Внимательно осмотрите каждый дюйм гидравлических трубок на наличие утечек.

Заливка окончательного бетона или укладка поверхностного напольного покрытия всегда должны быть завершающим этапом установки системы лучистого обогрева пола в любой комнате или пространстве.

Руководство по проектированию лучистого напольного отопления

Мы уже много обсуждали установку вашей системы лучистого напольного отопления, но есть еще несколько важных соображений, которые необходимо рассмотреть, прежде чем вы начнете вырывать старый пол и раскладывать компоненты. Это руководство по проектированию лучистого теплого пола включает важные этапы.

Определите свои потребности

Определите помещения, в которых будет лучше всего обслуживать лучистое отопление пола. Некоторые домовладельцы устанавливают теплый пол только в помещениях с твердым покрытием, таких как кухня и ванные комнаты. В некоторых домах нет ничего, кроме твердых полов, и лучистое отопление является хорошим решением для всего дома. После того, как вы решите, какие комнаты получат установку, вам необходимо рассчитать квадратные метры каждой комнаты.

Начните с измерения каждой стороны комнаты. Большинство комнат симметричны (противоположные стены имеют одинаковую длину) и имеют размеры 10 футов x 10 футов, 10 футов x 12 футов или 12 футов x 12 футов. две соединительные стены. Например, комната 10 х 12 футов = 10 х 12 = 120 квадратных футов. Должен быть рассчитан лучистый теплый пол, установленный в каждой комнате. Эти данные понадобятся вам для выбора правильной длины электрического нагревательного кабеля или труб для каждого помещения.

Вам также необходимо будет определить, нужны ли модификации вашего существующего пола, прежде чем устанавливать систему лучистого теплого пола. В зависимости от вашего пола и чернового пола, для компонентов вашей системы обогрева пола может потребоваться больше места, чем доступно, что делает необходимым несколько приподнять пол. Опытный плотник поможет вам рассчитать, сколько места потребуется.

Выберите свою систему и компоненты

Выбрав, в каких комнатах будет использоваться лучистое тепло пола, вы должны решить, какой тип системы лучше всего подойдет для вашего дома и ваших потребностей. Гидравлические (горячее водоснабжение) установки являются лучшей общей системой, но их может быть сложно установить в существующем доме. Иногда может потребоваться поднять уровень пола, что может быть или не быть вариантом в вашем конкретном доме.

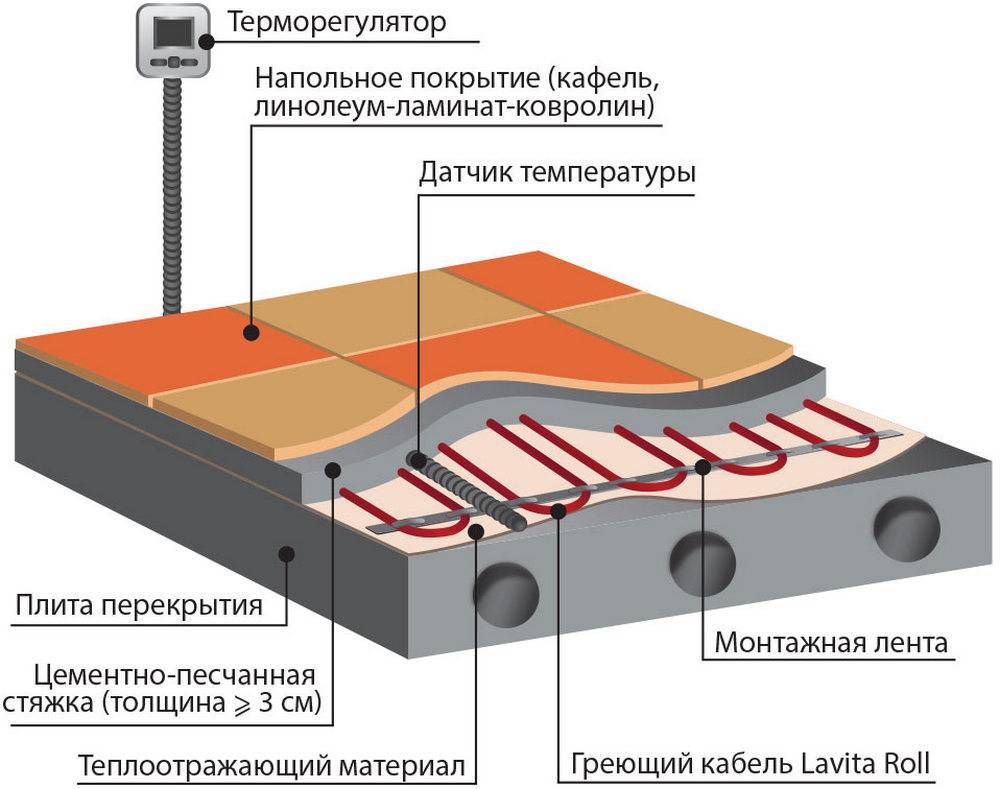

Электрический теплый пол часто является более простой установкой, хотя в некоторых аспектах вам все же может понадобиться помощь электрика или специалиста по отоплению. Она не занимает столько места под полом, как гидравлическая система, и ее легче установить в существующих домах.

Существует несколько вариантов, из которых можно выбрать компоненты лучистого теплого пола. Электрическое лучистое отопление может использовать кабели или маты со встроенным кабелем. Гидравлические системы могут иметь несколько типов и размеров трубок. Поговорите со специалистом по отоплению из Plymouth Plumbing & Heating о вашей установке и материалах, которые лучше всего подойдут вам.

Установка компонентов системы теплого пола

Теперь, когда у вас есть все необходимое, пора снять старый пол и подготовиться к установке новых компонентов системы теплого пола. После удаления материалов напольного покрытия и очистки помещения уложите нагревательный кабель или водяную трубу точно по схеме, рекомендованной производителем. Это необходимо для обеспечения равномерного обогрева всего помещения.

При использовании стандартного деревянного пола прикрепите электрические кабели или трубы к балкам пола через равные промежутки, убедившись, что кабели или трубы прилегают близко к материалу пола. Если вы устанавливаете компоненты на бетонное или деревянное основание, закрепите их на полу с помощью соответствующих соединителей.

После того, как все кабели или трубки будут надлежащим образом закреплены, подключите их к водяной и электрической системам, термостатам, насосам и водонагревателям и выполните полную проверку системы. Перед укладкой напольного покрытия или заливкой верхнего слоя бетона убедитесь, что система работает должным образом.

Решите, требуется ли профессиональная или самостоятельная установка

При расчете ваших потребностей определение правильной планировки для каждой комнаты и установка всех компонентов кажутся слишком сложными. Вам следует обратиться за помощью в Plymouth Plumbing & Heating. Члены нашей команды могут работать с вами для полной установки вашей системы теплого пола, будь то отдельное помещение или весь дом.

Позвоните нам сегодня по телефону 920-893-3601. отправьте онлайн-сообщение, чтобы узнать об использовании этого руководства по проектированию лучистого теплого пола или получить дополнительную помощь.

руководство по подключению системы к коммуникациям

Теплый пол водяного типа становится все более популярным у владельцев частных домов, отапливаемых от котла. Комбинированная система, оборудованная по всем правилам, исправно работает уже 15-20 лет. Грамотно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье мы подробно разберем особенности сборки коллекторного узла и схему подключения системы. Мы также предоставляем подробные инструкции по установке. Но сначала рассмотрим, когда водяной пол становится полезным, а когда его устраивать нецелесообразно.

Содержание статьи:

  • Ограничения по монтажу ЭТП
  • Разбор схемы подключения с коллектором
    • Принцип обогрева
    • Подбор и сборка коллектора в сборе
    • Пошаговая инструкция монтажа
  • Схема подключения от радиатора отопления
  • Выводы и полезное видео по теме

Ограничения по монтажу ЭТП

Производители компонентов для теплые полы (ТП) не всегда указывают, есть ли ограничения по установке водяных систем, но они есть. В некоторых случаях запрещается устанавливать отопительные конструкции.

Где не принято укладывать водяные полы:

  • В многоквартирных домах. Центральное отопление распределено между квартирами. Дополнительное подключение в одном из них приведет к нагреву и гидравлическому дисбалансу.
  • В общественных местах. Теплый пол считается малоэффективным, так как потери тепла велики, а по сути экономичные системы удорожаются в процессе эксплуатации.
  • В жилых домах с недостаточной теплоизоляцией в качестве основного источника тепла. Одним из условий установки теплых полов в северных регионах является снижение теплопотерь за счет пола и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признано сочетание традиционного радиаторного отопления с теплыми полами, а основными источниками тепла остаются отопительные батареи.

Но иногда большую роль играет система, спрятанная под полом:

Фотогалерея

Фото

Большие окна в пол требуют особого оформления интерьера, а радиаторы в комнатах со стеклянными стенами кажутся излишними

Чтобы сохранить все нюансы ретро-стиля, дизайнеры идут на разные ухищрения. Одна из хитростей – использование теплого пола вместо технических радиаторов

В отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход — теплый пол

Помещение для принятия водных процедур не может быть холодным, а когда становится теплым не только воздух, но и пол, повышается комфортность

Просторные комнаты с панорамными окнами

Интерьер в стиле ретро

Детские и игровые комнаты

Ванные и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не нарушают эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, описание которой будет рассмотрено более подробно.

Анализ схемы подключения с коллектором

Существует несколько вариантов проектирования системы водяного ТП. Но наиболее практичной и рациональной признана конструкция – многофункциональный узел, распределяющий теплоноситель.

Принцип отопления

Основным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла значения не имеет, но считается, что он стоит в 6-7 раз дешевле электрического.

Котел можно установить на кухне, в коридоре, подвале или в специально выделенном помещении — котельной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура отопительной воды для отопления достигает 95°С. Система закрытая и температура обратки ниже — примерно 65 -70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение составляет 55°С. На практике теплоноситель поступает в трубы ЭХЗ еще более охлажденным – 35-45°С.

Для регулировки нужной температуры к контурам подключается обратка и устанавливаются потоки смешения.

Схема подключения: 1 — клапан трехходовой; 2 — насос циркуляционного типа; 3 — краны шаровые с датчиками температуры; 4 — коллектор распределения теплоносителя с расходомерами; 5 – коллектор с регулировочными вентилями, установленными на обратке; 6 — теплый пол «улитка»

Температуру в системе можно регулировать вручную, ориентируясь на данные датчиков температуры. Однако существуют газовые котлы, рассчитанные на прямое подключение ЭХЗ. Автоматически подают воду с заданной температурой 40-45°С.

Твердотопливные котлы плохо регулируются. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительной буферной емкости.

А здесь Они подходят идеально, так как нужная температура поддерживается автоматически, однако это самый дорогой способ отопления, экономически не выгодный.

Подбор и сборка коллекторного узла

Контуры ЗТП подключаются к системе отопления через распределительный коллектор. Это узел, позволяющий регулировать расход теплоносителя, контролировать температуру и расход, балансировать контуры, удалять воздух из системы. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Способ подключения пробоотборника. К стене крепится гребенка, к которой с одной стороны подсоединяются подающая и обратная линии, а с другой – водяные контуры из одного или нескольких помещений

Для того, чтобы правильно подобрать комплектующие для сборки смесительно-распределительного узла, лучше нанять специалиста, хорошо разбирающегося в качестве запчастей на рынке.

Основные элементы узла:

Галерея изображений

Фото

На подающей линии имеется коллектор с балансировочными клапанами, оборудованными расходомерами, на выходе такой же коллектор, но с обычными клапанами или термостатическими клапаны

На оба коллектора устанавливаются краны, выполняющие 2 функции: удаление теплоносителя из системы и сброс воздуха при первичном или последующем заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включая байпас, термостат и насос. Вариантов установки блока множество, в зависимости от расположения коллектора, количества подключаемых контуров и других условий монтажа

Причин завоздушивания системы несколько, поэтому установка автоматического воздухоотводчика необходима. Он крепится сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке 9.0003

Коллекторные гребенки с расходомерами и вентилями

Краны дренажные для аварийного слива СОЖ

Смесительный узел регулировки СОЖ

Автоматический воздухоотводчик для отвода воздуха из труб

фурнитура), необходимы специальные кронштейны. Вся сборка обычно размещается в коллекторном шкафу, который может иметь различную конструкцию и место установки.

Пошаговая инструкция по установке

Водяной пол подключается к системе отопления на завершающем этапе, когда строительные работы полностью завершены, собран и установлен коллекторный шкаф.

Весь процесс установки системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания ;
  3. Армирующая сетка правая;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка укладка чистового пола.
  6. Подключение к системе, балансировочные цепи.
  7. Ввод в эксплуатацию, испытания.

Как видите, действия по подключению выполняются в самом конце. И здесь большую роль играет контурная балансировка. Каждая петля имеет разную длину, соответственно все цепи отличаются гидравлическим сопротивлением.

Инструкция по соединению труб:

Фотогалерея

Фото

Для предохранения труб от износа и перегибов, перед соединением надеваем теплоизоляцию или гофрированные трубы

Сначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулку

Приводим трубу с резьбовым зажимным соединением, которое накручиваем на резьбовой штуцер

Чтобы не сорвать резьбу, надеваем для затяжки используйте два ключа: одним держим шестигранник на штуцере, другим закручиваем гайку

Расстояние между двумя соседними отопительными контурами должно быть 10 см

Второй конец контура соединяется с штуцером на гребенке относящийся к возвратному патрубку охлаждающей жидкости

Все защитные рукава из гофрированной трубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будут в стяжке, а остальные 25 под коллектором

По окончании работ все контуры должны быть соединены с арматура. При желании можно установить систему автоматического управления

Шаг 1 — надеть защитные трубы

Шаг 2 — установить зажимное соединение под евроконус на трубу

Шаг 3 — присоединить штуцер к штуцеру коллектора

Шаг 4 — аккуратно затянуть соединение

Шаг 5 — спланировать установку второго конца трубы

Шаг 6 — найти соответствующий штуцер на задней гребенке

Шаг 7 — отрегулировать положение изоляционных втулок

Шаг 8 — подключите все трубы по очереди

Если установить коллектор в сборе без расходомеров, функция обогрева будет нарушена. При вводе системы в эксплуатацию теплоноситель будет стремиться попасть в контуры меньшего размера, с минимальным сопротивлением. В результате помещения при коротких замыканиях будут отапливаться по проекту, а при длинных останутся неотапливаемыми.

Балансировка должна начинаться при подключении коллектора к подающей и обратной трубам.

Схема теплых полов с различными отопительными контурами. Для того, чтобы температура в них была примерно одинакова, необходимо выполнить балансировку, для чего нужны расходомеры

Инструкция по балансировке:

  • Поочередно открыть подающий и обратный клапаны . Убедитесь, что вентиляционные отверстия также открыты.
  • При выключенном котле включить циркуляционный насос и установите термостат на максимальную температуру.
  • Довести давление в системе до нормы — 1-3 бар.
  • Закрыть вентили на всех контурах Оставить только самый длинный. Запишите данные расходомера.
  • Откройте клапан на втором по длине контуре . Отрегулируйте скорость потока до первого результата с помощью балансировочного клапана.
  • Продолжайте открывать вентили на контурах по одному , от длинного к короткому, регулируя скорость потока до одного значения (первого).

С помощью удобного функционала вы всегда сможете отрегулировать параметры потока. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Запрещено начинать работу сразу на полную мощность, температуру охлаждающей жидкости в системе следует повышать постепенно. В первые сутки подается вода чуть выше комнатной температуры — +25°С, затем каждый день прибавляется 5-6°С. Желаемая температура устанавливается на термостате.

При достижении температуры 30-45°С, обогреваемой водой, в помещениях должен быть максимально комфортный микроклимат. Если этого не произошло, можно добавить еще максимум 5-10°С

Скорость насоса повышать не нужно; лучше, если он сработает на первом. Нормальная разница температур на подаче и обратке составляет 5-10°С, но если значение больше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел — смесительно-коллекторный узел — контуры» применяют другие варианты подключения теплого пола. И самый распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение к обратке выполнено: 1 — краны шаровые запорные; 2 — обратный клапан; 3 — трехходовой смесительный узел; 4 — насос циркуляционного типа; 5 — воздушный клапан; 6 — коллекторный узел; 7 — труба к котлу

Минус схемы — сезонное использование теплого пола. Как известно, радиаторы отопления летом не используются, поэтому пол также останется холодным.

Чтобы температура охлаждающей жидкости не поднималась выше нормы, в цепь включен специальный датчик с клапаном. Он автоматически перекрывает подачу воды, как только становится слишком жарко. Когда охлаждающая жидкость остынет до приемлемой температуры, снова открывается.

Этот тип ВТП может быть выполнен без насосно-смесительного узла. Единственным средством регулировки является термостатическое устройство, установленное на подающей трубе.

Выводы и полезное видео по теме

Обзор методов подключения:

Опция подключения цепи без коллекционера:
