Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы – и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание

  1. Устройство пола без стяжки
  2. Есть ли преимущества в отсутствии монолитной стяжки?
  3. Способы сухой сборки тёплого пола
  4. Между лагами
  5. По черновой поверхности
  6. Последовательность работ на деревянном основании
  7. Разбор «полёта» поэтапно
  8. Видео – Водяной теплый пол по деревянному основанию
  9. Видео – Монтаж водяного теплого пола
  10. Видео – Монтаж ИК пленки на деревянный пол

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревяннымПолы первого этажа тоже часто делают на балкахУкладка нагревательных элементов между лагамиВариант устройства тёплого пола поверх перекрытия
  1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
  2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
  3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.
Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

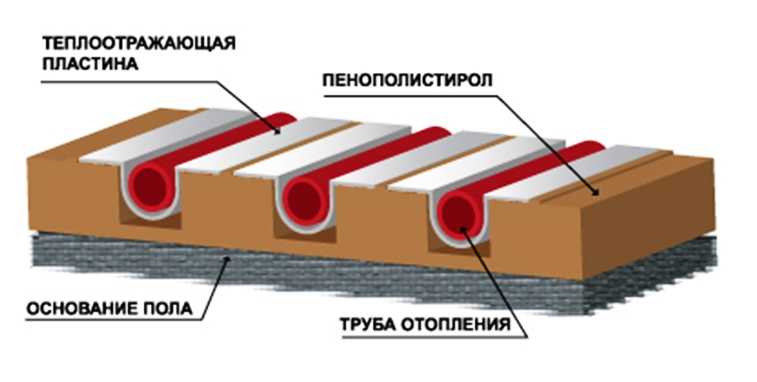

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы – будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки – отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева
  1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
  2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
  3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…
По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

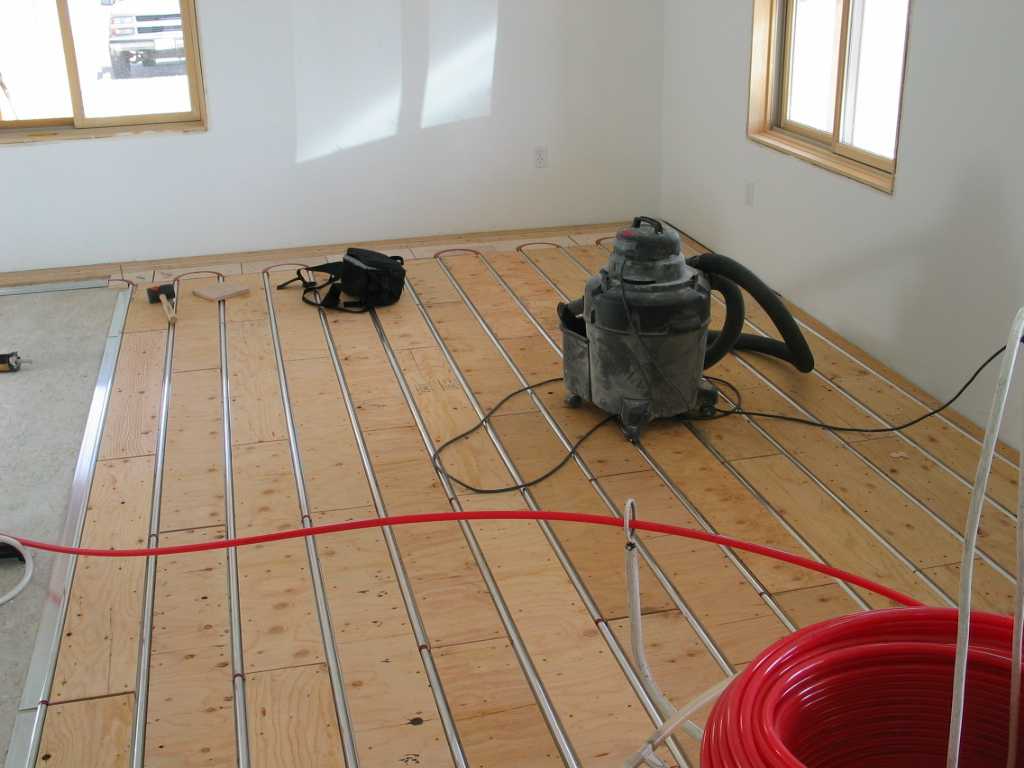

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

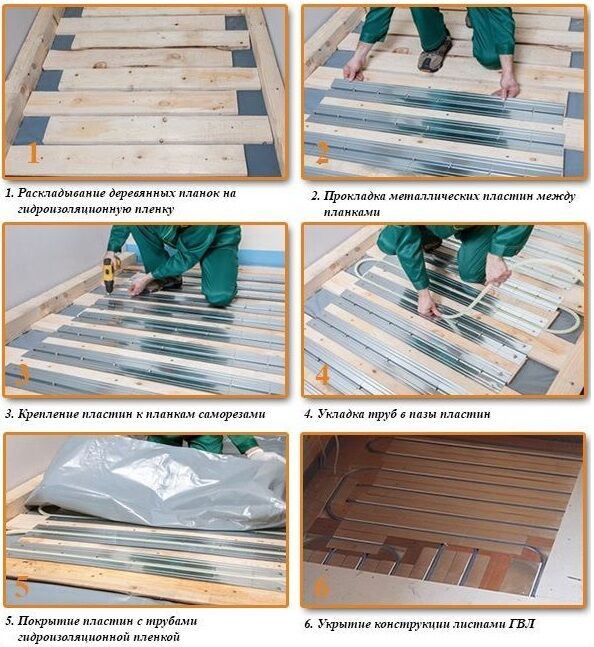

Вариант – пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо – просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фотоКомментарий
Шаг 1 – снятие плинтусаКроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытияЕсли на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунтаНадо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелейНа следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуровПока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доскиДля фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны.

Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.

Шаг 7 – скругление торцаЧтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез.

Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.

Шаг 8 – обеспечение зазораМежу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 — монтаж доскиНаправление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контураЭту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСПЗакрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слояНо сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытияКак уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото.

В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео – Водяной теплый пол по деревянному основанию

Видео – Монтаж водяного теплого пола

Видео – Монтаж ИК пленки на деревянный пол

Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

  • Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
  • Дерево требует более качественной тепло- и гидроизоляции
  • Деревянный пол обладает высокой степенью пожароопасности
  • Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 730 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 700 р. / шт

Преимущества электрического теплого пола

  • Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
  • Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
  • Находится под полом — не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
  • Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
  • Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

УкладкаПод линолеум, ламинат, паркет
Тип обогреваОсновной, комфортный
Удельная мощность220 Вт/м
Напряжение220 Вольт
Макс. рабочая t45 °C
Макс. t воздействия60 °C
Шаг отреза25 см
Толщина0.34 мм
Ширина0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.


Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5

Пленочный теплый пол Teplotex-0.8

Пленочный теплый пол Teplotex-1.0

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 730 р. / шт

Нагревательный мат Gulfstream МГС2 (1 м²)

2 380 р.

/ шт

Нагревательный мат NanoThermal (0,5 м²)

1 206 р. / шт

Нагревательный мат NanoThermal (1 м²)

1 576 р. / шт

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)

1 655 р. / шт

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)

1 760 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 700 р. / шт

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)

2 475 р. / шт

Меры предосторожности при использовании теплого пола в деревянном доме

  • Качественная электропроводка
  • Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
  • В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Другие статьи на тему

WhatsApp

Обратиться к производителю

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Руководство по отоплению под паркетным полом с подогревом

Паркетный пол

является популярным отделочным материалом как в современном дизайне дома, так и в проектах реставрации дома, и это идеальный материал для использования с системой подогрева пола .

В этом руководстве мы объясним:

  1. Подходит ли пол с подогревом для деревянных полов?
  2. Различия между твердой и инженерной древесиной
  3. Качества твердой древесины
  4. Как лучше всего установить напольные обогреватели на паркетный пол
  5. Лучшие системы электрического подогрева пола для полов из твердой древесины

Можно ли использовать полы с подогревом на деревянных полах?

Электрические системы обогрева пола хорошо работают с паркетными полами, так как древесина проводит и удерживает тепло, производимое напольным обогревателем, и излучает его в помещение. Естественные свойства древесины также означают, что она имеет быстрое время нагрева, а также сопротивляется слишком быстрой утечке тепла, что делает древесину полезной для максимизации энергоэффективности системы напольного отопления.

  • Посмотреть все совместимые напольные покрытия

Различия между паркетными и инженерными полами

Несмотря на то, что как паркетные полы, так и паркетные полы можно использовать с системой подогрева полов, различия в их плотности и значениях содержания влаги могут привести к различным требованиям к отоплению.

Твердая древесина

Когда мы говорим о твердой древесине, мы обычно имеем в виду натуральную древесину, т. е. древесину, вырубленную и обработанную специально для полов и чаще всего изготавливаемую в виде половиц. При рассмотрении вопроса об установке напольного отопления с деревянным покрытием пола очень важно качество древесины. Наилучший выбор – распиленная древесина, так как она обрезана таким образом, что при впитывании влаги маловероятно, что она изгибается или деформируется.

Искусственная древесина

Искусственная древесина — это искусственный продукт, в котором часто используется отделка из твердой древесины поверх внутренней сердцевины из фанеры. Вся инженерная древесина предназначена для ограничения роста и усадки, вызванных влажностью в атмосфере, но из-за более мягкого деревянного сердечника более дешевые инженерные деревянные полы могут со временем набухать, что в некоторых случаях приводит к выходу из строя системы подогрева пола. Всегда лучше обсудить с вашим поставщиком напольных покрытий возможность использования выбранной вами отделки пола с подогревом пола.

  • Узнайте больше о теплых полах для деревянных полов

Характеристики твердой древесины при использовании с напольным отоплением

Как природный материал, древесина подвержена влиянию окружающей среды, и при установке системы напольного отопления с паркетным полом необходимо учитывать некоторые ключевые моменты.

Идеальная толщина

Толщина и плотность паркета могут повлиять на работу системы, и мы рекомендуем, чтобы толщина древесины была равна не более 18мм . Кроме того, поскольку более широкие половые доски часто демонстрируют большее движение, чем более узкие доски, мы рекомендуем, чтобы отношение толщины к ширине было в районе от 7 до 11. Доска толщиной 16 мм и шириной 160 мм даст соотношение из 10, так что идеально.

Теплопроводность

Обычно рекомендуется, чтобы максимальная температура поверхности пола 27°C не превышала для паркетных полов, но это не совсем точно. Эта инструкция по умеренному температурному режиму основана на исторических исследованиях, изучающих темпы роста и усадки деревянных полов, и именно при температуре 27°C расширение тестируемой древесины считалось «невидимым» невооруженным глазом. Эта температура в настоящее время является общеотраслевой рекомендацией, но паркетные полы при необходимости можно нагревать до более высокого уровня, однако, если ваш поставщик напольных покрытий рекомендует максимальную температуру поверхности 27°C, вам следует следовать этому совету.

Вы можете обеспечить ограничение температуры деревянного пола с помощью термостата Warmup, который точно регулирует систему подогрева пола, обеспечивая оптимальное отопление помещения. В рамках вашего проекта вы также всегда должны выполнять расчет тепловых потерь, чтобы убедиться, что напольное отопление соответствует требованиям к обогреву помещения.

Расширение и сжатие

Вся древесина гигроскопична, то есть она поглощает влагу из окружающей среды, и эта влага заставляет твердую и инженерную древесину со временем естественным образом расширяться и сжиматься. Это содержание влаги может варьироваться в зависимости от того, какую древесину вы выберете, и от окружающей среды, в которой находится ваш проект напольного отопления. Со сменой времен года 9Пол из твердой древесины 0003 будет увеличиваться и уменьшаться в минуту при изменении влажности в помещении. При неправильной установке вздутие и сжатие деревянного пола может повлиять на чувствительность напольного обогревателя.

  • Ознакомьтесь с нашей линейкой термостатов для напольного отопления

Теплые полы с подвесными деревянными полами

Подвесные деревянные полы являются обычным конструктивным элементом во многих старинных домах, и мы предлагаем ряд систем напольного отопления, специально разработанных для подвесных деревянных полов.

Электрические системы

Вы также можете использовать электрические теплые полы с подвесными деревянными полами. В этих случаях вы должны использовать оригинальные деревянные половые доски в качестве чернового пола и установить электрическую систему поверх него, прежде чем укладывать новый пол.

  • View Electric Floor System

Советы по укладке

Если вы укладываете новый паркет с системой подогрева пола, необходимо учитывать несколько ключевых моментов, чтобы гарантировать успешную укладку с первого раза.

Акклиматизация дерева

Из-за содержания влаги в древесине и ее влияния на рост и подвижность, мы рекомендуем дать деревянному полу акклиматизироваться к окружающей среде внутри помещения, в котором он будет установлен. Частью этого процесса является цикл нагрева установки, во время которого температура поверхности пола должна поддерживаться на уровне 15°C, а температура воздуха в пределах 15-22°C. Относительная влажность воздуха должна быть в пределах 40-60%.

После установки пол должен акклиматизироваться не менее 48 часов, прежде чем снова включить систему. Температуру пола следует ограничить до 15°C и повышать на 1°C в день, пока не будет достигнута желаемая температура пола. Рекомендуется уточнить температурные ограничения у производителя вашего пола, так как температура окружающей среды зависит от времени года. Всегда проверяйте у производителя напольного покрытия пригодность напольного покрытия для использования с системой отопления.

Руководство по самовыравниванию

Что касается гигроскопических свойств древесины, следует также помнить, что самовыравниватель добавит древесине избыточную влагу, поэтому мы рекомендуем давать стяжке сохнуть со скоростью 1 мм в день. Также рекомендуется 10-миллиметровый компенсационный зазор по периметру комнаты, чтобы предотвратить любые будущие проблемы с расширением и сужением деревянного пола.

Твердая древесина с гвоздями

Многие твердые породы дерева требуют прибивания гвоздями, и они также подходят для использования с электрическим подогревом пола. Для установок, где требуется крепление гвоздями, важно следовать методу шпал. При установке по этому методу деревянные доски укладываются поперек комнаты, называемые шпалами, чтобы обеспечить специальное место для прибивания дерева без повреждения нагревательного кабеля. Как и в случае со всеми установками электрического теплого пола, мы рекомендуем проверять сопротивление продукта до, во время и после установки, чтобы убедиться, что продукт не был скомпрометирован.

  • Читайте блог «Как установить теплый пол»

Лучшие системы напольного отопления для деревянных полов

Наша электрическая система напольного отопления Foil Heater рекомендуется для плавающей отделки деревянных полов, а ее уникальная конструкция обеспечивает быстрое время установки.

Для помещений, где требуется более высокая тепловая мощность или для крепления гвоздями, рекомендуется система DCM-PRO . Система DCM-PRO также отличается быстрой установкой и пожизненной гарантией.

Нужна дополнительная помощь?
  • Используйте наш инструмент выбора системы , чтобы найти подходящую систему для вашего проекта
  • Получите коммерческое предложение и рассчитайте стоимость вашего проекта обогрева пола
  • View Тепловая плита Warmup

Лучистое отопление под паркет

Приближается зима, и она будет долгой и холодной… Надо подумать, как сделать ее комфортной и теплой, пока мы запускаем одну из систем, уже установленных в наших помещениях. Дискуссии о самой лучшей, самой чистой, самой здоровой и самой экономичной системе обычно угасают, и мнения расходятся. В этом тексте будет рассмотрено лучистое отопление, а точнее паркет над теплым полом.

Из-за гигроскопичности древесины и нестабильности ее размеров, а также из-за изменений относительной влажности и температуры воздуха сложилось мнение, что установка паркета над системой водяного отопления очень рискованна. Также возможно высыхание древесины и появление трещин. Но так ли это на самом деле? Несколько десятков лет практики и хороший опыт, а также подробные исследования на эту тему говорят совсем о другом. Конечно, только при условии выполнения всех технических требований по установке и запуску системы и правильно подобранных паркетов.

Деревянные полы с подогревом

Предшественник теплых полов гипокаустическое отопление было известно еще в Древнем Риме, по свидетельству Витрувия в его знаменитом труде «Об архитектуре». Вещественные доказательства имеются по всей Европе. В системе гипокауста использовалась простая печь, в которой топили дрова или древесный уголь. Он располагался под полом и не имел дымохода, но дым отводился по специальной закрытой системе через стены и полы, которые поднимались по невысоким лестницам. После более длительного обжига лестницы и пол нагревались, а затем обжиг прекращался.

Обогреваемые каналы наполнялись свежим воздухом снаружи, который нагревался и через специальные щели впускался в помещения. Эта система была распространена и имела различное применение – отапливались разные помещения и особенно знаменитые римские бани. К сожалению, с распадом Римской империи эта система исчезла, а ванные комнаты были редкостью в Европе в последующие века. Так же как и культура гигиены тела. (Традицию продолжили знаменитые турецкие бани – хаммамы.)

Однако в 1970-х годах лучистое отопление снова получило развитие и приходит к нам в той форме, которую мы знаем сегодня. Его ключевое преимущество заключается в том, что для большой площади обогрева необходима низкая рабочая температура, при которой достигается энергоэффективность, а распределение тепла сбалансировано по сравнению с классическим центральным отоплением. И, с эстетической точки зрения, это не влияет на внешний вид интерьера и очищает стены рядом с окнами, которые обычно отведены под радиаторы или другие обогреватели.

Тогда стены свободны для мебели или можно поставить большие стеклянные панели.
Самыми большими возражениями против теплых полов являются повышенная вероятность запыления и появления аллергии, а также специфическая инерция ног, возникающая из-за инверсии тепла (человеческий организм привык к тому, что верхняя часть тела теплее , а лучистое отопление дает обратный случай).

Система лучистого или напольного отопления

Керамическая плитка или различные виды камня укладываются на полы с подогревом, но практика показала, что деревянные полы или многослойные паркетные полы можно укладывать на полы с подогревом горячей водой.

Из-за своей специфической конструкции лучшими являются двухслойные паркетные полы, толщина которых меньше (от 9 до 13 мм), чтобы уменьшить тепловое сопротивление и повысить теплопроводность.
Также можно использовать трехслойные паркетные полы с исключительной устойчивостью. Массивный паркет не рекомендуется укладывать на теплые полы из-за риска деформации . Дуб и более темные породы дерева, а также толстая древесина и термически обработанная древесина были хорошим выбором. С другой стороны, следует избегать бука, вишни, ясеня, канадского клена, ятоба и, согласно некоторым исследованиям, всех видов древесины, произрастающих в Южном полушарии.

Особые схемы, такие как «рыбья кость» или укладка в форме квадрата , повышают устойчивость древесины и уменьшают возможность возникновения зазоров между частями по отношению к параллельной части. Выбор древесины также влияет на стабильность напольного отопления. Паркет с более спокойной радиальной текстурой (так называемый «фриз») рекомендуется по сравнению с паркетом с тангенциальной текстурой («флейдер»), потому что ущемление древесины вдвое меньше.
Когда дело доходит до окончательной обработки поверхности, преимущество скорее отдается промасленным и вощеным поверхностям, чем лакированным, из-за возможности прилипания вдоль боковых соединений.

Важно обратить внимание на то, что температура, измеренная на поверхности паркета, не должна превышать 25°C, а относительная влажность воздуха должна поддерживаться в пределах от 50 до 65% (рекомендуется выше 60%).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
