Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы – и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание

1. Устройство пола без стяжки
2. Есть ли преимущества в отсутствии монолитной стяжки?
3. Способы сухой сборки тёплого пола
4. Между лагами
5. По черновой поверхности
6. Последовательность работ на деревянном основании
7. Разбор «полёта» поэтапно
8. Видео – Водяной теплый пол по деревянному основанию
9. Видео – Монтаж водяного теплого пола
10. Видео – Монтаж ИК пленки на деревянный пол

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревяннымПолы первого этажа тоже часто делают на балкахУкладка нагревательных элементов между лагамиВариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

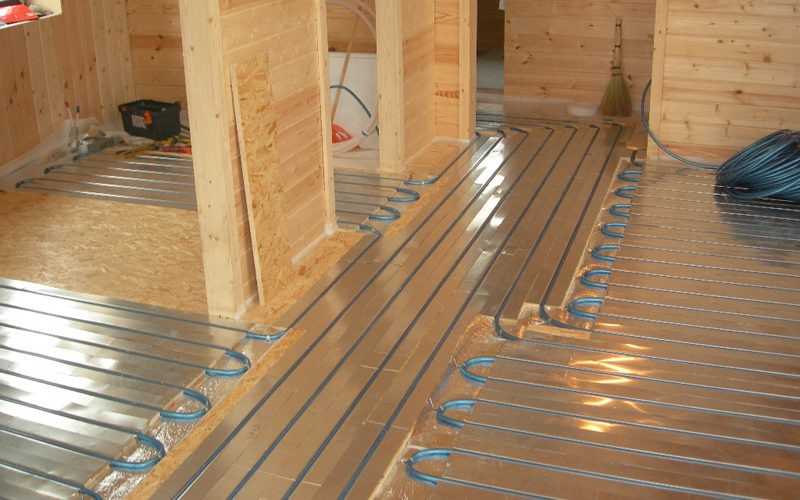

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы – будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки – отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант – пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить.

Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо – просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес.

Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фото	Комментарий
Шаг 1 – снятие плинтуса	Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытия	Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунта	Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелей	На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуров	Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доски	Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны. Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.
Шаг 7 – скругление торца	Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез. Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.
Шаг 8 – обеспечение зазора	Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 — монтаж доски	Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контура	Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСП	Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слоя	Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытия	Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото. В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео – Водяной теплый пол по деревянному основанию

Видео – Монтаж водяного теплого пола

Видео – Монтаж ИК пленки на деревянный пол

Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

*

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

*

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

*

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

• визуальный осмотр состояния поверхности деревянных досок;
• ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
• устранение треснувших и прогнувшихся досок;
• выравнивание лагов в местах прогиба;
• добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

*

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами.  Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

Благодаря пазам, укладка  отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -20⁰С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

*

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

Лучистое отопление под паркет

Последнее обновление

22 августа 2022 г. 13:15

Приближается зима, и она будет долгой и холодной… Надо подумать, как сделать ее уютной и теплой, пока мы живы запуск одной из систем, которые мы уже установили в нашем помещении. Дискуссии о самой лучшей, самой чистой, самой здоровой и самой экономичной системе обычно угасают, и мнения расходятся. В этом тексте будет рассмотрено лучистое отопление, а точнее паркет над теплым полом.

Из-за гигроскопичности древесины и нестабильности ее размеров, а также из-за изменений относительной влажности и температуры воздуха сложилось мнение, что установка паркета над системой водяного отопления очень рискованна. Также возможно высыхание древесины и появление трещин. Но так ли это на самом деле? Несколько десятков лет практики и хороший опыт, а также подробные исследования на эту тему говорят совсем о другом. Конечно, только при условии выполнения всех технических требований по установке и запуску системы и правильно подобранных паркетов.

Деревянные полы с подогревом

Предшественник теплых полов гипокаустическое отопление было известно еще в Древнем Риме, по свидетельству Витрувия в его знаменитом труде «Об архитектуре». Вещественные доказательства имеются по всей Европе. В системе гипокауста использовалась простая печь, в которой топили дрова или древесный уголь. Он располагался под полом и не имел дымохода, но дым отводился по специальной закрытой системе через стены и полы, которые поднимались по невысоким лестницам. После более длительного обжига лестницы и пол нагревались, а затем обжиг прекращался.

Обогреваемые каналы наполнялись свежим воздухом снаружи, который нагревался и через специальные щели впускался в помещения. Эта система была распространена и имела различное применение – отапливались разные помещения и особенно знаменитые римские бани. К сожалению, с распадом Римской империи эта система исчезла, а ванные комнаты были редкостью в Европе в последующие столетия. Так же как и культура гигиены тела. (Традицию продолжили знаменитые турецкие бани – хаммамы.)

Однако в 1970-х годах лучистое отопление снова получило развитие и приходит к нам в той форме, которую мы знаем сегодня. Его ключевое преимущество заключается в том, что для большой площади обогрева необходима низкая рабочая температура, при которой достигается энергоэффективность, а распределение тепла сбалансировано по сравнению с классическим центральным отоплением. И, с эстетической точки зрения, это не влияет на внешний вид интерьера и очищает стены рядом с окнами, которые обычно отведены под радиаторы или другие обогреватели.

Тогда стены свободны для мебели или можно поставить большие стеклянные панели.
Самыми большими возражениями против теплых полов являются повышенная вероятность запыления и появления аллергии, а также специфическая инерция ног, возникающая из-за инверсии тепла (человеческий организм привык к тому, что верхняя часть тела теплее , а лучистое отопление дает обратный случай).

Система лучистого или напольного отопления

Керамическая плитка или различные виды камня укладываются на полы с подогревом, но практика показала, что деревянные полы или многослойные паркетные полы можно укладывать на полы с подогревом горячей водой.

Из-за своей специфической конструкции лучшими являются двухслойные паркетные полы, толщина которых меньше (от 9 до 13 мм), чтобы уменьшить теплостойкость и повысить теплопроводность.
Также можно использовать трехслойные паркетные полы с исключительной устойчивостью. Массивный паркет не рекомендуется укладывать на полы с подогревом из-за риска деформации . Дуб и более темные породы дерева, а также толстая древесина и термически обработанная древесина были хорошим выбором. С другой стороны, следует избегать бука, вишни, ясеня, канадского клена, ятоба и, согласно некоторым исследованиям, всех видов древесины, произрастающих в Южном полушарии.

Особые схемы, такие как «рыбья кость» или расположение в форме квадрата , повышают устойчивость древесины и уменьшают возможность возникновения зазоров между частями по отношению к параллельной части. Выбор древесины также влияет на стабильность напольного отопления. Паркет с более спокойной радиальной текстурой (так называемый «фриз») рекомендуется по сравнению с паркетом с тангенциальной текстурой («флейдер»), потому что ущемление древесины вдвое меньше.
Когда дело доходит до окончательной обработки поверхности, преимущество скорее отдается промасленным и вощеным поверхностям, чем лакированным, из-за возможности прилипания вдоль боковых соединений.

Важно обратить внимание на то, что температура, измеренная на поверхности паркета, не должна превышать 25°C, а относительная влажность воздуха должна поддерживаться в пределах от 50 до 65% (рекомендуется выше 60%). во избежание появления зазоров и трещин. Во время укладки важно приклеить твердую древесину по всей поверхности на фундамент, используя постоянно эластичные клеи, которые не изготавливаются на водной основе.

Деревянные полы с подогревом не должны быть покрыты коврами или ковриками , так как под ними развивается более высокая температура поверхности, чем при открытом полу, что вызывает более быстрое высыхание древесины и появление более крупных трещин.

Руководство по нагреву полов с подогревом из твердой древесины

Паркетный пол

является популярным отделочным материалом как в современном домашнем дизайне, так и в проектах по восстановлению дома, и это идеальный материал для использования с системой подогрева пола .

В этом руководстве мы объясним:

1. Подходит ли пол с подогревом для деревянных полов?
2. Различия между твердой и инженерной древесиной
3. Качества твердой древесины
4. Как лучше всего установить напольные обогреватели на паркетный пол
5. Лучшие системы электрического обогрева пола для полов из твердой древесины

Можно ли использовать полы с подогревом на деревянных полах?

Электрические системы обогрева пола хорошо работают с паркетными полами, так как древесина проводит и удерживает тепло, производимое напольным обогревателем, и излучает его в помещение. Естественные свойства древесины также означают, что она имеет быстрое время нагрева, а также сопротивляется слишком быстрой утечке тепла, что делает древесину полезной для максимизации энергоэффективности системы напольного отопления.

• Посмотреть все совместимые напольные покрытия

Различия между паркетными полами и паркетными полами

Несмотря на то, что паркетные полы и паркетные полы можно использовать с системой подогрева полов, различия в их плотности и значениях содержания влаги могут привести к различным требованиям к отоплению.

Твердая древесина

Когда мы говорим о твердой древесине, мы обычно имеем в виду натуральную древесину, т. е. древесину, вырубленную и обработанную специально для напольных покрытий и чаще всего изготавливаемую в виде половиц. При рассмотрении вопроса об установке напольного отопления с деревянным покрытием пола очень важно качество древесины. Наилучший выбор – распиленная древесина, так как она обрезана таким образом, что при впитывании влаги маловероятно, что она изгибается или деформируется.

Искусственная древесина

Искусственная древесина — это искусственный продукт, в котором часто используется отделка из твердой древесины поверх внутренней сердцевины из фанеры. Вся инженерная древесина предназначена для ограничения роста и усадки, вызванных влажностью в атмосфере, но из-за более мягкого деревянного сердечника более дешевые инженерные деревянные полы могут со временем набухать, что в некоторых случаях приводит к выходу из строя системы подогрева пола. Всегда лучше обсудить с вашим поставщиком напольных покрытий возможность использования выбранной вами отделки пола с подогревом пола.

• Узнайте больше о теплых полах для деревянных полов

Характеристики древесины твердых пород при использовании с напольным отоплением

Как природный материал, древесина подвержена влиянию окружающей среды, и при установке системы напольного отопления с паркетными полами следует учитывать некоторые ключевые моменты.

Идеальная толщина

Толщина и плотность паркета могут повлиять на работу системы, и мы рекомендуем, чтобы толщина древесины была равна не более 18мм . Кроме того, поскольку более широкие половые доски часто демонстрируют большее движение, чем более узкие доски, мы рекомендуем, чтобы отношение толщины к ширине было в районе от 7 до 11. Доска толщиной 16 мм и шириной 160 мм даст соотношение из 10, так что идеально.

Теплопроводность

Обычно рекомендуется, чтобы максимальная температура поверхности пола 27°C не превышала для паркетных полов, но это не совсем точно. Эта инструкция по умеренному температурному режиму основана на исторических исследованиях, изучающих темпы роста и усадки деревянных полов, и именно при температуре 27°C испытанное расширение твердой древесины считалось «невидимым» невооруженным глазом. Эта температура в настоящее время является общеотраслевой рекомендацией, но паркетные полы при необходимости можно нагревать до более высокого уровня, однако, если ваш поставщик напольных покрытий рекомендует максимальную температуру поверхности 27°C, вам следует следовать этому совету.

Вы можете обеспечить ограничение температуры деревянного пола с помощью термостата Warmup, который точно регулирует систему подогрева пола, обеспечивая оптимальное отопление помещения. В рамках вашего проекта вы также всегда должны выполнять расчет тепловых потерь, чтобы убедиться, что напольное отопление соответствует требованиям к обогреву помещения.

Расширение и сжатие

Любая древесина гигроскопична, то есть она поглощает влагу из окружающей среды, и эта влага заставляет твердую и инженерную древесину со временем естественным образом расширяться и сжиматься. Это содержание влаги может варьироваться в зависимости от того, какую древесину вы выберете, и от окружающей среды, в которой находится ваш проект напольного отопления. Со сменой времен года 9Пол из твердой древесины 0009 будет расти и сжиматься в минуту при изменении влажности в помещении. При неправильной установке вздутие и сжатие деревянного пола может повлиять на чувствительность напольного обогревателя.

• Ознакомьтесь с нашей линейкой термостатов для напольного отопления

Теплые полы с подвесными деревянными полами

Подвесные деревянные полы являются обычным конструктивным элементом во многих старинных домах, и мы предлагаем ряд систем напольного отопления, специально разработанных для подвесных деревянных полов.

Электрические системы

Вы также можете использовать электрические теплые полы с подвесными деревянными полами. В этих случаях вы должны использовать оригинальные деревянные половые доски в качестве чернового пола и установить электрическую систему поверх него, прежде чем укладывать новый пол.

• View Electric Floor System

Советы по укладке

Если вы укладываете новый паркет с системой подогрева пола, необходимо учитывать несколько ключевых моментов, чтобы гарантировать успешную укладку с первого раза.

Акклиматизация древесины

Из-за содержания влаги в древесине и ее влияния на рост и подвижность, мы рекомендуем дать деревянному полу адаптироваться к окружающей среде внутри помещения, в котором он будет установлен. Частью этого процесса является цикл нагрева установки, во время которого температура поверхности пола должна поддерживаться на уровне 15°C, а температура воздуха в пределах 15-22°C. Относительная влажность воздуха должна быть в пределах 40-60%.

После установки пол должен акклиматизироваться в течение не менее 48 часов, прежде чем снова включить систему. Температуру пола следует ограничить до 15°C и повышать на 1°C в день, пока не будет достигнута желаемая температура пола. Рекомендуется уточнить температурные ограничения у производителя вашего пола, так как температура окружающей среды зависит от времени года. Всегда проверяйте у производителя напольного покрытия пригодность напольного покрытия для использования с системой отопления.

Руководство по самовыравниванию

Что касается гигроскопических свойств древесины, следует также помнить, что самовыравниватель добавит древесине избыточную влагу, поэтому мы рекомендуем давать стяжке сохнуть со скоростью 1 мм в день. Также рекомендуется 10-миллиметровый компенсационный зазор по периметру комнаты, чтобы предотвратить любые будущие проблемы с расширением и сужением деревянного пола.

Твердая древесина с гвоздями

Многие твердые породы дерева требуют прибивания гвоздями, и они также подходят для использования с электрическим подогревом пола. Для установок, где требуется крепление гвоздями, важно следовать методу шпал. При установке по этому методу деревянные доски укладываются поперек комнаты, называемые шпалами, чтобы обеспечить специальное место для прибивания дерева без повреждения нагревательного кабеля. Как и в случае со всеми установками электрического теплого пола, мы рекомендуем проверять сопротивление продукта до, во время и после установки, чтобы убедиться, что продукт не был скомпрометирован.

• Читайте блог «Как установить теплый пол»

Лучшие системы напольного отопления для деревянных полов

Наша электрическая система напольного отопления Foil Heater рекомендуется для плавающей отделки деревянных полов, а ее уникальная конструкция обеспечивает быстрое время установки.

Для помещений, где требуется более высокая тепловая мощность или для крепления гвоздями, рекомендуется система DCM-PRO . Система DCM-PRO также отличается быстрой установкой и пожизненной гарантией.
