Как сделать тёплый пол на деревянном полу в частном доме

Содержание

1. Устройство пола без стяжки
2. Есть ли преимущества в отсутствии монолитной стяжки?
3. Способы сухой сборки тёплого пола
4. Между лагами
5. По черновой поверхности
6. Последовательность работ на деревянном основании
7. Разбор «полёта» поэтапно
8. Видео – Водяной теплый пол по деревянному основанию
9. Видео – Монтаж водяного теплого пола
10. Видео – Монтаж ИК пленки на деревянный пол

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревяннымПолы первого этажа тоже часто делают на балкахУкладка нагревательных элементов между лагамиВариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

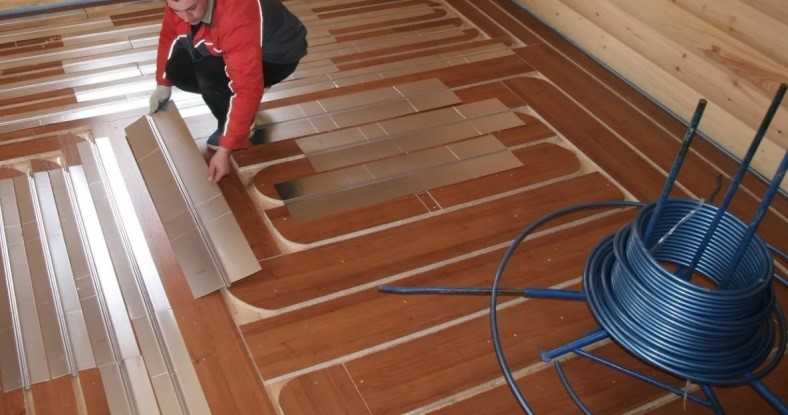

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы – будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки – отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант – пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить.

Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо – просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес.

Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фото	Комментарий
Шаг 1 – снятие плинтуса	Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытия	Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунта	Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелей	На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуров	Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доски	Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны. Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.
Шаг 7 – скругление торца	Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез. Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.
Шаг 8 – обеспечение зазора	Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 — монтаж доски	Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контура	Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСП	Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слоя	Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытия	Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото. В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео – Водяной теплый пол по деревянному основанию

Видео – Монтаж водяного теплого пола

Видео – Монтаж ИК пленки на деревянный пол

Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

• Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
• Дерево требует более качественной тепло- и гидроизоляции
• Деревянный пол обладает высокой степенью пожароопасности
• Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 730 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 700 р. / шт

Преимущества электрического теплого пола

• Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
• Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
• Находится под полом — не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
• Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
• Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка	Под линолеум, ламинат, паркет
Тип обогрева	Основной, комфортный
Удельная мощность	220 Вт/м
Напряжение	220 Вольт
Макс. рабочая t	45 °C
Макс. t воздействия	60 °C
Шаг отреза	25 см
Толщина	0.34 мм
Ширина	0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.

Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5

Пленочный теплый пол Teplotex-0.8

Пленочный теплый пол Teplotex-1.0

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 730 р. / шт

Нагревательный мат Gulfstream МГС2 (1 м²)

2 380 р. / шт

Нагревательный мат NanoThermal (0,5 м²)

1 730 р. / шт

Нагревательный мат NanoThermal (1 м²)

2 380 р. / шт

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)

1 655 р. / шт

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)

1 760 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 700 р. / шт

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)

2 475 р. / шт

Меры предосторожности при использовании теплого пола в деревянном доме

• Качественная электропроводка
• Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
• В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Другие статьи на тему

WhatsApp

Обратиться к производителю

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Лучистое отопление под паркет

Приближается зима, и она будет долгой и холодной… Надо подумать, как сделать ее комфортной и теплой, пока мы запускаем одну из систем, которые мы уже установили в наших помещениях. Дискуссии о самой лучшей, самой чистой, самой здоровой и самой экономичной системе обычно угасают, и мнения расходятся. В этом тексте будет рассмотрено лучистое отопление, а точнее паркет над теплым полом.

Из-за гигроскопичности древесины и нестабильности ее размеров, а также из-за изменений относительной влажности и температуры воздуха сложилось мнение, что установка паркета над системой водяного отопления очень рискованна. Также возможно высыхание древесины и появление трещин. Но так ли это на самом деле? Несколько десятков лет практики и хороший опыт, а также подробные исследования по этой теме говорят совсем о другом. Конечно, только при условии выполнения всех технических требований по установке и запуску системы и правильно подобранных паркетов.

Деревянные полы с подогревом

Предшественник теплых полов гипокаустическое отопление было известно еще в Древнем Риме, по свидетельству Витрувия в его знаменитом труде «Об архитектуре». Вещественные доказательства имеются по всей Европе. В системе гипокауста использовалась простая печь, в которой топили дрова или древесный уголь. Он располагался под полом и не имел дымохода, но дым отводился по специальной закрытой системе через стены и полы, которые поднимались по невысоким лестницам. После более длительного обжига лестницы и пол нагревались, а затем обжиг прекращался.

Обогреваемые каналы наполнялись свежим воздухом снаружи, который нагревался и через специальные щели впускался в помещения. Эта система была распространена и имела различное применение – отапливались разные помещения и особенно знаменитые римские бани. К сожалению, с распадом Римской империи эта система исчезла, а ванные комнаты были редкостью в Европе в последующие столетия. Так же как и культура гигиены тела. (Традицию продолжили знаменитые турецкие бани – хаммамы.)

Однако в 1970-х годах лучистое отопление снова получило развитие и приходит к нам в той форме, которую мы знаем сегодня. Его ключевое преимущество заключается в том, что для большой площади обогрева необходима низкая рабочая температура, при которой достигается энергоэффективность, а распределение тепла сбалансировано по сравнению с классическим центральным отоплением. И, с эстетической точки зрения, это не влияет на внешний вид интерьера и очищает стены рядом с окнами, которые обычно отведены под радиаторы или другие обогреватели.

Тогда стены свободны для мебели или можно поставить большие стеклянные панели.
Самыми большими возражениями против теплых полов являются повышенная вероятность запыления и появления аллергии, а также специфическая инерция ног, возникающая из-за инверсии тепла (человеческий организм привык к тому, что верхняя часть тела теплее , а лучистое отопление дает обратный случай).

Система лучистого или напольного отопления

Керамическая плитка или различные виды камня укладываются на полы с подогревом, но практика показала, что деревянные полы или многослойные паркетные полы можно укладывать на полы с подогревом горячей водой.

Из-за своей специфической конструкции лучшими являются двухслойные паркетные полы, толщина которых меньше (от 9 до 13 мм), чтобы уменьшить тепловое сопротивление и повысить теплопроводность.
Также можно использовать трехслойные паркетные полы с исключительной устойчивостью. Массивный паркет не рекомендуется укладывать на полы с подогревом из-за риска деформации . Дуб и более темные породы дерева, а также толстая древесина и термически обработанная древесина были хорошим выбором. С другой стороны, следует избегать бука, вишни, ясеня, канадского клена, ятоба и, согласно некоторым исследованиям, всех видов древесины, произрастающих в Южном полушарии.

Особые схемы, такие как «рыбья кость» или укладка в форме квадрата , повышают устойчивость древесины и уменьшают возможность возникновения зазоров между частями по отношению к параллельной части. Выбор древесины также влияет на стабильность напольного отопления. Паркет с более спокойной радиальной текстурой (так называемый «фриз») рекомендуется по сравнению с паркетом с тангенциальной текстурой («флейдер»), поскольку ущемление древесины вдвое меньше.
Когда дело доходит до окончательной обработки поверхности, преимущество скорее отдается промасленным и вощеным поверхностям, чем лакированным, из-за возможности прилипания вдоль боковых соединений.

Важно обратить внимание на то, что температура, измеренная на поверхности паркета, не должна превышать 25°C, а относительная влажность воздуха должна поддерживаться в пределах от 50 до 65% (рекомендуется выше 60%). во избежание появления зазоров и трещин. Во время укладки важно приклеить твердую древесину по всей поверхности на фундамент, используя постоянно эластичные клеи, которые не изготавливаются на водной основе.

Деревянные полы с подогревом не должны быть покрыты коврами или ковриками , так как под ними развивается более высокая температура поверхности, чем при открытом полу, что вызывает более быстрое высыхание древесины и появление более крупных трещин.

Теплые водяные полы на деревянный пол: виды и технология монтажа

Теплый пол, мало кого можно удивить. Прошло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать ваш дом еще теплее и уютнее. Владельцы деревянных строений не могли установить такую ​​систему, так как традиционные технологии укладки этого не позволяют.

С появлением напольной системы можно без проблем укладывать теплые водяные полы на деревянный пол. Мы расскажем обо всех популярных вариантах монтажа системы теплого пола на перекрытия из бруса. Независимые домашние мастера у нас найдут много полезных советов.

Содержание статьи:

• Водяной пол: как это работает?
• Особенности системы полов
• Устройство системы теплого пола
• Варианты водяных полов
  • Вариант №1. Реализация решения под ключ
  • Вариант №2. Обшивка
  • Вариант №3. Рельсовая конструкция
• Выводы и полезное видео по теме

Водяной пол: как это работает?

Водяные полы — это очень практичный способ обогреть дом. Система представляет собой контур жидкостного отопления, монтируемый под полом.

Традиционная технология предполагает, что трубы находятся в бетонной стяжке. Для нагрева теплоносителя, подаваемого в контур, обычно используют котел. Стандартные модели прогревают жидкость до 60-90ºС, что недопустимо для теплого пола.

Если пустить в контур теплоноситель с этой температурой, то пол нагреется до 45-60ºС. Ходить по ней будет невозможно. СНиП регламентирует допустимую температуру для теплого пола. Не более 30ºС.

Для получения такого значения достаточно будет нагреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола входят . Здесь смешивается горячая жидкость из теплообменника котла и холодная жидкость из обратки.

Есть еще более простой вариант. Если вы используете отопительный котел конденсационного типа, вам не придется устанавливать смесительный узел.

Конструктивные особенности таких котлов предполагают возможность нагрева до относительно низких температур. В ряде случаев нагретый теплоноситель берется из централизованной системы, но для этого требуется специальное разрешение, что не всегда возможно сделать.

Водяной теплый пол напольного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой находятся трубы отопления

Таким образом, жидкость, поступающая в контур отопления, а это может быть раствор антифриза или вода, нагревает пол. Он, в свою очередь, нагревает воздух. В результате получается быстрый и в то же время очень равномерный прогрев помещения.

Существенный плюс – максимально благоприятное для человека распределение температуры в помещении. Прохладный воздух скапливается в верхней части, а более теплый – в нижней. Именно такой микроклимат живые организмы считают комфортным. При этом конвективные течения, неизбежные при наличии точечных источников тепла, не наблюдаются.

За счет этого отсутствует перенос пыли и микроорганизмов. К преимуществам можно отнести минимальные эксплуатационные расходы. Все это делает водяные полы популярными среди пользователей. Сравнительный анализ водяных и электрических систем теплого пола, который мы рекомендуем вам прочитать.

Особенности системы полов

Традиционный вариант водяного пола предполагает монтаж труб в стяжку. Залейте его раствором бетона со специальными добавками, повышающими его теплопроводность.

В результате бетонная подушка становится своеобразным аккумулятором тепла, что позволяет использовать такое отопление максимально эффективно. Однако традиционная схема имеет недостатки.

Деревянное основание имеет низкую термическую инертность, что препятствует нормальному функционированию системы. Для исправления этого недостатка монтируются теплоотражающие пластины из металла с высокой теплопроводностью

Самое очевидное — слишком тяжелая бетонная стяжка. При плотности раствора около 2000 кг/кв.м это дает значительную дополнительную нагрузку на основание и несущую.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных полов — дальше. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая система настила.

Выполнен в виде невысокого настила, внутри которого расположены трубы. Для его обустройства чаще всего используется дерево, но полистирольные полы промышленного производства появились сравнительно недавно.

Трубы укладываются в пазы, где и закрепляются. Известно, что древесина очень плохо проводит тепло. По этой причине дровяные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставлены металлические теплопроводящие элементы. Они также усиливают конструкцию. Есть аналогичные детали в полистироловом настиле с металлическими вставками, материал которых также является плохим проводником тепла. Таким образом, собирается надежная и долговечная система отопления.

Его преимуществами перед традиционным аналогом можно считать:

• Легкий настил, который выдерживают даже деревянные полы.
• Относительно простая сборка, особенно если речь идет о промышленных моделях напольных покрытий.
• Нет необходимости ждать, пока бетон затвердеет. Отделочные работы можно производить сразу после монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно приподнять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одним неоспоримым преимуществом системы настила является ее многовариантность, что позволяет реализовать самые разнообразные ее модификации. Большинство из них – продукты домашнего производства. Основным недостатком схемы настила является ее быстрое остывание. Пол нагревается за короткое время и так же быстро отдает тепло.

Большим плюсом напольного водяного пола является возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать пол под ним

Собственно запас тепла ограничивается тем, что есть у жидкого теплоносителя в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине декинговые системы чаще используются в качестве дополнения, особенно в холодных регионах.

Устройство системы теплого пола

При укладке системы перекрытия получается своеобразный многослойный пирог, рассмотрим каждый слой подробнее.

Требования к оформлению

Первый слой торта представляет собой правильно подготовленную основу. Это может быть любое перекрытие, предварительно выровненное. СНиП регламентирует отсутствие значительных перепадов высот, выступов и неровностей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая планка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимое отклонение от горизонтали 2 мм, распределенное на 2 м площади в любом из существующих направлений.

Устройство теплоизоляционного слоя

Для предотвращения утечки тепла необходимо оборудовать изоляционный слой. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, пожаробезопасным, совместимым с другими строительными материалами.

Желательно наличие дополнительной изоляции. По возможности выбирается самый тонкий, но эффектный материал.

Вариант крепления труб

На утеплителе сам настил укладывается под трубы. Здесь есть много вариантов. Это могут быть маты из полистирола со специальными бобышками для труб. Такие маты производят одинарную и дублированную изоляцию.

В последнем случае изолирующий слой может быть лишним. В качестве настила можно использовать листы пиломатериалов с выпиленными пазами для труб. Они также изготавливаются промышленным способом. Имеют место и самодельные настилы из реек, брусков и т.п.

Трубка теплопередачи

Затем вставьте в подготовленные крепления и пазы. Для плотного прилегания и создания теплового экрана детали помещены внутрь специального алюминиевого профиля.

Если таковой нет, можно сделать аналогичные элементы оцинковки или обернуть каждую деталь плотной фольгой. Поверх смонтированных труб оптимально уложить дополнительный слой фольги.

Завершение строительства основания

Укладка фундамента поверх труб под полом. Его выбирают в зависимости от того, какое финишное покрытие будет укладываться.

Если планируется укладка плитки, керамической или ПВХ, а также линолеума или ковролина, на металлические элементы деревянного настила укладывают влагостойкий гипсокартон. Если для обустройства настила использовались полистирольные маты, ГВЛ кладут в два слоя.

Конструкция пола обычно покрывается основой под отделку. Его выбирают в зависимости от материала, который предпочтительнее в качестве покрытия. Под ламинат, например, укладывается влагопоглощающая подложка, под плитку — влагостойкий гипсокартон или ДСП

Не укладывать гипсокартон под ламинат на деревянный пол. Вместо этого на алюминиевые пластины укладывается вспененный полиэтилен или картонная подложка, впитывающая лишнюю влагу.

Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошим решением являются стекломагниевые листы, которые к тому же хорошо проводят тепло, что совершенно не лишнее при устройстве теплого пола.

Варианты водяного пола

Настил под водяной пол может быть выполнен различными способами, что особенно популярно у домашних мастеров. Рассмотрим несколько вариантов таких конструкций.

Вариант №1. Внедрение готового решения

Это самый простой способ выполнения. В строительном магазине приобретается комплект для настила. Может быть две разновидности такого раствора. Первый – маты из полистирола, оснащенные креплениями для труб.

Могут быть продублированы слоем изоляции. В этом случае их можно укладывать прямо на основание. Основное преимущество таких матов – предельно простая установка. Однако они недостаточно прочны, чтобы монтировать напольное покрытие непосредственно на маты.

Под мягкие покрытия, а также под плитку придется укладывать два слоя ГКЛ. Настил также можно собрать из модулей из ДСП. На них нанесены заводские выемки под трубы с определенным шагом системы. Модули комплектуются креплениями, металлическими теплораспределительными пластинами и трубами.

Полистирольные маты – отличное решение для устройства пола водяного пола. Этот вариант позволяет обустроить сверхтонкий водяной пол, который съедает минимум высоты помещения

Для соединения деталей друг с другом предусмотрено замковое соединение, что значительно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Главный их недостаток – высокая стоимость.

Любой из готовых растворов требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Испорченные участки выбрасываются и ремонтируются. Доски прочно закреплены, перепады высот убраны. Затем удаляется весь мусор и пыль, а основание грунтуется.

После высыхания укладывается и при необходимости закрепляется утеплитель. Следующий этап – укладка матов. На каждую из них снаружи наносится подходящий клей, обычно «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо держался и надежно удерживал коврик на месте.

Если планируется укладка напольного покрытия из ДСП, его сборка производится в строгом соответствии с инструкциями, изданными производителем. После того, как каналы труб будут готовы, приступайте к укладке. может быть получен «змейкой», «улиткой» или любым другим подходящим способом.

Элементы объединены в единую систему и подключены к системе отопления. Далее проводят опрессовку и проверку работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Вариант №2. Обшивка

Работа начинается с подготовки деревянной основы. Если это старый пол, проводятся все необходимые ремонтные работы. Затем нужно уложить лаги, на которые будет ложиться теплый водяной пол под деревянный пол. Подготовленные лаги устанавливаются строго по уровню с расстоянием между элементами порядка 0,6 м.

Это лучший вариант, можно ставить детали с большим расстоянием. Но в этом случае для формирования настила потребуются более толстые доски.

Подготовка земли – очень важный момент. Под конструкцией желательно постелить новый черновой пол, но можно использовать и старый, если он в хорошем состоянии. Все поврежденные участки должны быть отремонтированы.

Балки надежно крепятся к основанию. Затем между ними с лагами устраивается основание, на которое будет укладываться утеплитель. Для этого к балкам прибиваются доски, фанера, ДСП или любой другой подходящий материал.

Если хотите сэкономить, то к лагам вместо основания можно прибить уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в этом случае он должен быть жестким и не рыхлым. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, пенопласт и др.

После формирования теплоизоляционного ковра приступают к изготовлению напольного покрытия. Для этого берут доски толщиной не менее 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важным моментом является выбор ширины досок, крепящихся к полу. Она должна соответствовать ширине металлических распределительных пластин, которые впоследствии будут вставлены в получившиеся пазы.

Труба будет уложена «змейкой», что подразумевает необходимость выполнения канавок для ее витков. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для образования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляют на определенном расстоянии от стены

На практике это выглядит следующим образом. Две доски прикручиваются на расстоянии 0,5 см от стены, следующие две – на расстоянии 5 – 7 см. И так до конца ряда.

С противоположной стороны основания те доски, которые крепились к стене, прикручиваются на расстоянии, а те, что с зазором — вплотную. Таким образом, под изгибом трубы образуется канавка. После укладки всего напольного покрытия приступайте к монтажу теплораспределительных плит.

Вставляются в пазы, образованные досками, и надежно крепятся скобами или обычными гвоздями. Оптимально, чтобы стороны соседних плит сомкнулись.

Тогда будет сформирован сплошной теплообменный экран. Теперь можно приступать к укладке труб. Вместе это сделать проще. Один рабочий размотает бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Петлевую трубу лучше провести вдоль стены под половицами.

После прокладки всей цепи еще раз проверьте установку и подключите ее к системе отопления. Обязательно проверьте водяной пол под давлением. Затем можно приступать к подготовке к укладке напольного покрытия.

Вариант №3. Рельсовая конструкция

Начните с подготовки основания. Как и в предыдущих версиях, его следует выровнять и укрепить. Затем на основание укладывается любой подходящий утеплитель.

Самый простой способ укладки водяного пола «змейка», поэтому используется чаще всего. Для рельсовой конструкции это будет оптимальным вариантом. Для определения размеров деталей чертится точный план помещения.

Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке показана ее схема

На ней отмечаются участки, где будет установлено оборудование, обслуживающее водяной пол, и места подвода труб. Затем со строгим соблюдением выбранного шага установки вычерчиваются направляющие. Рассчитывается количество необходимых деталей, и определяются их размеры.

Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. Затем можно приступить к установке. Детали необходимо укладывать на фундамент в строгом соответствии с разработанным планом.

Каждая направляющая ставится на шероховатое основание и надежно крепится к нему винтами. Между деталями должны быть каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки закреплены на основании, начинаем укладывать фольгу. Для этого берут материал толщиной не менее 50 микрон. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» каждый канал фольгой.

Чтобы листы не сдвигались с места, их крепят к рейкам с помощью степлера. Для лучшей теплоотдачи трубы желательно перед укладкой обернуть той же фольгой, но это необязательно.

Чтобы выполнить плавный поворот трубы и не повредить ее случайно, направляющие в местах изгиба должны быть закруглены. Их острые углы зачищаются

Затем внутрь подготовленных каналов укладывается труба. Для фиксации на некоторых участках ее крепят к рейкам или к полу металлическими пластинами. По окончании монтажа водяной пол подключается к системе отопления и проводится обязательная опрессовка. Если она не выявила течи, приступайте к подготовке к монтажу финишного покрытия.

Это всего три варианта установки теплого пола. На практике их гораздо больше. Домашние умельцы адаптируют их к своим условиям, подбирая доступные материалы и подходящие технологии.

С правилами, формулами и примером расчета системы теплого пола познакомит , с которым настоятельно рекомендуем ознакомиться.

Выводы и полезное видео по теме

Видео №1. Один из вариантов системы укладки:

Видео №2. Сравнение бетонного пола и водяного пола:

Видео №3. Укладываем водяной пол на деревянную основу:

Укладывать водяной пол на деревянную основу можно только методом укладки. Бетонную стяжку, даже самую низкую, она не выдержит. Самым простым из всех вариантов обустройства напольного покрытия является использование готовых матов из полистирола или деревянных направляющих.

Их можно приобрести в любом магазине.
