Теплый водяной пол по деревянному перекрытию: по деревянным лагам и реечный варианты

Содержание

по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

youtube.com/v/kFmMDAZaRPA"/>

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

  • на порядок сокращен вес обогревательной «подпольной» конструкции;
  • полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
  • подложка стелется только под ковролин, линолеум или под напольную плитку;
  • предельно сокращен срок обустройства;
  • исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу.

Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

  • трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
  • для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
  • металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

  • Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
  • Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала.

Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка.

На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

  • в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
  • крепим направляющие саморезами к черновой основе;
  • углы реек в зоне поворота трубопровода скругляем;
  • в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

  • по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
  • подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
  • убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

Теплый пол на деревянный пол

Водяной теплый пол в деревянном доме — рациональное и эстетичное решение для загородного коттеджа. Такая система эффективно справляется с обогревом здания, а при правильном использовании она существенно сэкономит затраты в отопительный сезон. Кроме того, спрятанные под напольным покрытием, трубы не испортят интерьер деревянного дома и обеспечат рациональное использование внутреннего пространства в помещении.

Особенности теплого пола

Теплый пол представляет такую отопительную систему, при которой нагревательные элементы монтируют по площади пола. Устройство теплого пола с водоциркуляционным подогревом предполагает, что трубопровод укладывают по деревянным лагам или другое деревянное основание под напольное покрытие. При таком устройстве горячая вода циркулирует по трубам и отдает тепло. В качестве источника жидкости применяют центральное отопление или газовый котел. В частных домах, как правило, используют второй вариант.

Большое преимущества теплого пола в деревянном доме в том, что самый теплый и горячий поток находятся у поверхности пола, а ближе к потолку они уменьшаются. Такое разделение считается самым комфортным для человека. Поэтому водяные полы в деревянном доме создадут здоровую атмосферу и благоприятный микроклимат внутри помещения.

Кроме перечисленных выше, водяной теплый пол в деревянном доме обладает следующими преимуществами:

  • Равномерное и правильное распределение тепла в помещении, которое оптимально подходит для человека;
  • Автономное устройство теплых полов в деревянном частном доме не зависит от электричества. Кроме того, оно позволяет самостоятельно регулировать температуру и уровень нагрева;
  • Легкость в эксплуатации и доступность материалов;
  • Обустройство теплого пола не требует применение радиаторов и другого отопительного оборудования. Это позволяет максимально полезно использовать внутреннее пространство и экономит место;
  • Свежий и чистый воздух в доме, так как при нагревании пыль не циркулирует вместе с воздухом, как это происходит при использовании радиаторов или других отопительных приборов;
  • Экономия энергии составляет 15-30% в стандартных помещениях и повышается до 50% в комнатах с высокими потолками;
  • Высокий эксплуатационный срок. Водяной пол с полимерными трубами прослужит 50 лет, а с медными — 200! Для сравнения: электрическое отопление и стандартные радиаторы проработают до 20-25 лет;
  • Несмотря на сложность проектирования, сама укладка теплого водяного пола происходит довольно просто. Поэтому вы легко сможете установить трубопровод и водяные теплые полы на деревянный пол самостоятельно;
  • Установить теплый пол можно как по всему дому, так и только в отдельном помещении.

Среди минусов отметим, что стоимость укладки теплого водяного пола дороже, чем установка других видов отопления. Однако прослужит оно гораздо дольше. При грамотном проектировании, правильном монтаже и выборе материалов вам не придется заменять трубопровод более 100 лет. Кроме того, такое отопление более комфортно и экономично, чем другие виды.

Обратите внимание на сложность расчетов и проектирования водяного напольного отопления. Создать проект данного трубопровода невозможно без определенных знаний и навыков. Поэтому проектирование лучше доверить экспертам. А установить трубы по готовой схеме можно самостоятельно. Давайте рассмотрим, как сделать теплый пол в деревянном доме своими руками.

Как установить теплый пол на деревянное перекрытие

Технология укладки водяного напольного отопления отличается легкостью и простой. Устанавливают теплый пол по деревянным лагам или на деревянном основании. Преимущество монтажа на деревянный пол в том, что отопление готово к запуску сразу после установки. Тогда как при бетонной стяжке нужно ждать три-пять недель, пока высохнет покрытие.

Кроме того, дерево — экологичный натуральный материал с высокими теплоизоляционными свойствами. Поэтому многие заказчики “МариСруб” выбирают в деревянный дом деревянный черновой пол. Давайте рассмотрим несколько способов того, как правильно установить теплый водяной пол по деревянному перекрытию.

1. Устанавливают лаги из досок с промежутком 50-60 сантиметров и делают пропилы для прохода труб согласно чертежу трубопровода. Между лагами кладут утеплитель, а на утеплитель — трубы для пола. Сверху укладывают фанеру и чистовой напольный материал. Такой способ отличает существенный минус, так как между фанерой и трубой остается воздушная прослойка, что снижает теплопроводность пола.

2. Этот способ более надежный, но и более трудоемкий. В данном случае между лагами тоже укладывают утеплитель. Затем сверху стелют основание, для которого подойдет фанера, ДСП или ОСП. Из ДСП вырезают пластины с закругленными углами для создания пазов, в которые в дальнейшем укладывают трубы для пола. При этом толщина пазов должна быть 20 мм, а ширина зависит от шага трубы.

Пластины прикручивают к основанию, а между ними укладывают полоски из фольги. Это будет отражающий слой, который усилит теплоизоляционные свойства. Поверх труб стелят металлические или алюминиевые листы, также для усиления теплоизоляции. В данном случае для финишной отделки нельзя использовать паркет!

3. Трубы можно уложить и прямо на утеплитель, если в качестве последнего используют полистирол. Минеральная вата для данного способа монтажа не подходит. При этом, трубы должны располагаться ниже верхнего уровня лаг. Промежутки между лагами заполняют гипсовым раствором либо сухим чистым песком.

4. Между лагами укладывают утеплитель, а к лагам вплотную крепят отшлифованные доски с пазом с одного угла. Затем кладут фольгу и прикрепляют к доскам. А сверху на доски с фольгой укладывают финишное покрытие пола.

Для водяного напольного отопления лучше выбрать трубы из сшитого полиэтилена, так как этот материал мало подвергается расширению. Выбирайте изделия диаметром 15-20 мм. Они должны выдерживать температуру + 90-100 оС и давление в 10 Бар. Трубы устанавливают “змейкой” от внешних стен к внутренним. От внутренних стен трубы прокладывают, начиная с краев к центру комнаты, по спирали. Затем готовый контур подсоединяют к коллектору.

Завершающие работы

Перед финишной отделкой пола обязательно проверяют систему отопления. Сначала в трубопровод на 30 минут запускают горячую воду под давлением 0,6 МПа. За первую проверку давление не должно упасть более, чем на 0,06 МПа. Следующее испытание проводят два часа под давлением горячей воды в 1 МПа. За вторую проверку давление не должно стать меньше, чем на 0,02 МПа.

Наиболее подходящим покрытием для пола станет плитка, ламинат и линолеум. Плитка в деревянном доме уместна в ванной и на кухне, ламинат — в комнатах, линолеум — в подсобных помещениях. Можно использовать для отделки и обычную деревянную доску. А от паркета и ковролина лучше отказаться. Подробнее, какие материалы выбрать для отделки и как установить деревянный пол своими руками, смотрите по ссылке http://marisrub. ru/uslugi/vnutrennie-otdelochnye-raboty/otdelka-polov.

Опытные мастера компании “МариСруб” возьмут на себя обязательства по выбору материалов, установки пола и монтажу отопления в доме! Мы не только строим деревянные коттеджи и дачные дома, но и выполняем отделку “под ключ”. Грамотно спроектируем трубопровод, качественно и надежно установим любой тип отопления в частном доме!

Теплый пол в деревянном доме: как сделать стяжки на даче и в частном доме с деревянными перекрытиями, что лучше

Особенности настильной системы

Традиционный вариант  пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

  • Нагревательная плёнка.
  • Полиэтиленовая плёнка.
  • Теплоизоляционная подложка.
  • Термостат и температурный датчик.
  • Провод (сечение — от 2,5 кв.мм).
  • Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

  1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
  2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
  3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
  4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

  1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
  2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
  3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
  4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
  5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
  6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
  7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh3vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Как же сделать теплый пол по деревянному перекрытию?

Как и в любом доме для того, чтобы положить трубы нам необходимо положить на перекрытие материал, который будет отражать тепло наверх. В нашем случае это готовые маты из пенопласта с уже имеющимися ламелями под трубы.

Первое с чего нужно начать – это с укладки этих самых мат на подготовленное основание. Маты можно укладывать на специальный клей или пену. Она очень качественно приклеит пенопласт.

Маты укладываются на клей или пену

Когда маты уложены следующим шагом необходимо будет пройти и разметить ламели, где пойдут трубы

Какие трубы использовать для водяного теплого пола можно почитать

Труба для теплого пола из сшитого полиэтилена

Затем в места, где пройдет труба теплого пола необходимо уложить теплораспределяющие пластины. Применение клея или другого крепежа не требуется, пластины плотно входят в пазы утеплителя и удерживаются там.

Укладка пластин под схему улитка

Это достаточно сложный процесс особенно, когда вы делаете это впервые.

После укладки теплораспределительных пластин необходимо собрать коллектора, подключить к ним смесительные узлы и установить их на место постоянной дислокации.

Сборка распределительного коллектора

При размотке труб необходимо начинать и заканчивать её укладку в коллекторе и сразу соединять.

Монтаж теплого пола с помощью модульных систем из дерева

ДСП модули предназначаются для создания устойчивой и жесткой поверхности. Они монтируются на деревянный пол, а на них водяной теплый пол под ламинат без стяжки и дополнительной фиксации. Именно 22 мм по толщине элементы будут надежно удерживать распределительные пластины. Монтаж системы нагрева воздушных масс снизу помещения выполняют так:

Укладка ДПС модулей с отступом 20 мм.

Процедура выполняется в строгом соответствии с проектом монтажа водяного теплого пола без бетонной стяжки на деревянные лаги. Размер модулей подбирается под ширину пластин для распределения тепла. То есть шириной 130 мм,180 мм и 280 мм.

Укладка пластин.

Монтаж выполняется в промежутки между модулями. При этом сухая стяжка для теплого водяного пола не накладывает ограничений на габариты элементом. Они рассчитываются с учетом шага. Выпускают изделия шириной 150 мм, 200 мм и 300 мм.

Прокладка труб в соответствии со схемой.

Элемент плотно входит в паз пластины до щелчка.

Укладка подложки под декоративный настил.

Приведенная сухая технология монтажа теплого водяного пола считается наиболее простой и наименее трудоемкой. Проконтролировать правильность выполнения работ очень просто. При необходимости уложенные элементы системы можно демонтировать и уложить снова. Организовывая теплый пол на сухую стяжку, никаких фиксирующих и крепежных элементов не используют.

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

  • с опорой на грунт — со стяжкой по грунту или на лагах;
  • с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру.  По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

Рис.1. Монолитное перекрытие
по грунту (подвесной пол)

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей  площади здания, служит опорой для стен и основанием для пола, Рис.2.

Рис.2. Пол на плитном фундаменте

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Рис.3. Полы на грунте

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис. 3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

  • теплоизоляцию помещений из условий энергосбережения;
  • комфортные гигиенические условия для людей;
  • защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
  • предотвращать накопление конденсата водяных паров внутри конструкции пола;
  • снижать передачу ударного шума в соседние помещения по конструкциям здания.

Виды

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

  • Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
  • Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

  • Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
  • Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
  • Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Пол по лагам на промежуточных стенках

Пол по лагам на промежуточных стенках

В современных конструкциях полов балки-лаги находятся на небольшом расстоянии друг от друга, что позволяет применять пиломатериалы меньшего сечения, а значит и стоимости, а также удобно размещать плиты утеплителя.

Вместо кирпичных столбиков лаги бывает выгодно опереть на промежуточные стенки, выложенные поперек лаг с интервалом около 2 м. Кирпичи или блоки в стенке кладут способом сотовой кладки толщиной в пол-кирпича, оставляя увеличенные промежутки 1/4 кирпича в вертикальных швах для вентиляции подпольного пространства. Если стенка имеет высоту более 0,4 м., то не реже, чем через каждые 2 м. длины стенки, выкладывают пилястры — столбики толщиной в кирпич, для повышения устойчивости стенки.

Если шаг лаг не более 600 мм. и пролет менее 2 м., то сечение деревянной лаги достаточно иметь 100х50 мм.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями

Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Электросистемы

Мат XL-PIPE

К электрическим системам «теплый пол» существуют определенные технические требования:

  • Нагревательный кабель — основной элемент электросистемы — должен быть уложен равномерно.
  • Система должна иметь встроенный термостат с предельной регулируемой температурой 40 градусов.
  • Пол должен иметь качественную гидроизоляцию.
  • Максимальная толщина деревянного пола составляет 24 мм.
  • Кабель запрещено прокладывать на участках, где расставлена тяжелая мебель.
  • Не рекомендуется использовать в качестве финишной отделки ковровые покрытия.

Существует несколько разновидностей электрических теплых полов:

  • Греющий кабель.
  • Нагревательные маты.
  • Пленочные инфракрасные полы.
  • Карбоновые стержни.

Особенности монтажа электрического теплого пола

Монтаж нагревательного кабеля

Наиболее целесообразно укладывать электрические системы под тонкую цементную стяжку. В качестве финишного покрытия пола идеально подойдет керамическая плитка, но можно применять и любые другие материалы.

Обязательно требуется обустройство подстилающего слоя из теплоизолирующих материалов с металлизированной поверхностью. На этом этапе укладка электросистемы ничем не отличается от монтажа водяных полов. На подстилающий слой укладывается теплый пол независимо от его разновидности. Система кабелей подключается к датчикам, электросети и закрывается половой доской.

Можно обойтись без цементной стяжки, утяжеляющей конструкцию. В этом случае делается черновой пол. Сначала на перекрытие укладываются направляющие из бруса. В промежутках между ними обустраивается теплоизолирующий слой. Далее вся поверхность покрывается сварной сеткой. После подготовки поверхности прокладывается силовой кабель.

Тепло и уютно

Кабель должен быть проложен на одном уровне, поэтому в местах, где он будет пересекать брусья, выполняются пазы-пропилы. В пропилах укладывается металлическая фольга. К поверхности пола кабель крепится монтажной лентой, а к стенам — хомутами. После этого можно обустраивать чистовой пол. Для этого подойдет доска или брус с соединением шип-паз, а также шпунтованные доски.

Прежде чем закреплять чистовой пол, необходимо подключить электросистему к сети и оставить так на двое суток. После этого чистовой пол закрепляется. На его поверхности выполняется финишное покрытие.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Теплый пол в деревянном доме

Выбор системы отопления - головная боль владельцев только что построенных домов. Дома с деревянными перекрытиями - особый случай. От высоких температур дерево трескается и деформируется, а из-за возможного конденсата - отсыревает и гниет.

Чтобы избежать таких проблем, в деревянных домах устанавливают теплый пол. Он позволяет исключить конденсат, обеспечивает щадящий обогрев помещения, а низкие рабочие температуры предотвращают риск возникновения пожара. Теплые полы в деревянном доме - это тепло, уют и отсутствие в интерьере массивных батарей или конвекторов.

Теплый пол в деревянном доме - альтернатива привычному громоздкому газовому и водяному отоплению. Устанавливать его легко: на черновой пол укладывают теплоизоляцию, затем - систему теплого пола, и на неё - финальное покрытие.

Теплые полы безопасны для деревянного перекрытия: невысокие рабочие температуры исключают перегрев. Самые пожаробезопасные теплые полы - это жидкостный и пленочный, поэтому они наиболее хорошо подходят для деревянных домов.

Теплый пол по лагам в деревянном доме

Лаги - это деревянный брус, который служит основой для пола в доме.

Для лаг выбирают жидкостный теплый пол XL-PIPE или пленочный теплый пол ЗЕБРА ЭВО-300 WF.

Рассчитать стоимость Заказать звонок Отправить заявку

В результате получаем такую схему расположения элементов:

ЗЕБРА ЭВО-300 WF

Зебра ЭВО-300 WF - это секции из пленки толщиной 1 мм, площадью секции 500*600 мм. Каждая секция - это самостоятельный обогреватель, которые укладываются в комнате в любом количестве. Группа горючести - Г1, то есть пленка не поддерживает горение и является пожаробезопасной.

На лаги этот теплый пол укладывают по схеме:

Теплый пол для чернового деревянного перекрытия

Черновой деревянный пол - это плоское перекрытие в доме, служащее основной для дальнейших отделочных работ по полу.

На черновой деревянный пол кладут пленочные напольные системы отопления.

Пленочный теплый пол для деревянных перекрытий:

ЗЕБРА ЭВО-300 WF

Подходит и для лаг, и для чернового деревянного пола. Пленка не поддерживает горение и не перегревается, поэтому ее смело укладывают на дерево.

Рассчитать стоимость Заказать звонок Отправить заявку

ХитЛайф

Многослойная пленка, устойчивая к давлению и механическим повреждениям. Не горит при температурах 150-200 °C и укладывается под все типы покрытий

Рассчитать стоимость Заказать звонок Отправить заявку

Пленочный корейский теплый пол

Это карбоновая лента, которая подходят для всех типов чистовой отделки. Пленка раскатывается на нужную длинну и кроится с шагом 25 см. Рабочая температура эксплуатации невысокая: 45-50 °C. При таких температурах перегрев и возникновение искры исключено - теплый пол для деревянного перекрытия пожаробезопасен.

Рассчитать стоимость Заказать звонок Отправить заявку

Плоский греющий кабель (ПГК)

Это инфракрасный обогрев помещения. Заземление системы делает ее безопасной для деревянных перекрытий.

Рассчитать стоимость Заказать звонок Отправить заявку

Особенности монтажа пленочных систем отопления

  • Перед тем, как укладывать теплый пол, помещение утепляют;
  • Чтобы контролировать температуру в помещении устанавливают терморегуляторы. Они отслеживают температуру помещения и отключают систему отопления, когда температура достигнет установленного значения. Это помогает экономить деньги на электроэнергии;
  • Чтобы избежать утечку тока из электросети и защитить человека от удара током, монтируют устройство защитного отключения (УЗО).

Чистовые покрытия для теплого пола

Укладывают теплые полы в деревянном доме под линолеум, под ламинат, под плитку и под ковролин.

Для линолеума подходят: жидкостный теплый пол XL-PIPE.

Для ламината: жидкостный теплый пол XL-PIPE, ЗЕБРА ЭВО-300 WF, ХитЛайф, Хит Плюс, корейский пленочный теплый пол.

Для плитки: ПГК, жидкостный теплый пол с использованием плиточного клея.

Для ковролина: жидкостный теплый пол XL-PIPE, при условии монтажа фанеры перед укладкой финишного покрытия.

Рассчитать стоимость Заказать звонок Отправить заявку

Цена на теплый пол в деревянном доме зависит от:

  • типа отопления: основное оно или дополнительное;
  • площади, которую нужно отопить;
  • вида теплого пола;
  • утепления помещения.

Специалисты компании "ЛУЧ" подберут для вас подходящий вариант теплого пола по дереву и рассчитают его стоимость.

Звоните нам по телефону 8 800 707 0332, пишите нам или заказывайте звонок.

Рассчитать стоимость Заказать звонок Отправить заявку

как положить по деревянному перекрытию, устройство, как уложить теплый пол на деревянную доску

Содержание:

Наличие большого количества новейших технологий позволяет владельцам недвижимости делать собственный дом теплым и уютным. Такое инженерное решение как устройство теплого пола на деревянном полу вызывает немало вопросов. Часто хозяевам кажется, что воплотить его довольно сложно и даже невозможно. Но это не так.


Особенности подготовки основания

Пол с обогревом, уложенный на деревянные лаги, отличается таким преимуществом как отсутствие необходимости проведения «мокрых» работ, например, связанных с устройством стяжки. В этом случае основанием будут доски. Хотя, можно уложить теплый пол по грунту, но сейчас не будем рассматривать этот вариант.


К используемым при укладке теплого пола на деревянный пол пиломатериалам предъявляют ряд требований:

  • толщина настила из древесины дуба и бука максимум 24 миллиметра, а из лиственницы или сосны –22 миллиметра;
  • когда предстоит сделать новый настил, тогда доски нужно разложить на несколько дней в помещении на полу, чтобы они в будущем не подвергались деформации.

Варианты устройства основания

Прежде, чем прокладывать кабель или отопительные контуры, следует устроить основание под теплый пол по деревянному перекрытию, используя один из двух вариантов:

  1. По уже эксплуатируемой черновой поверхности. В таком покрытии заделывают щели и трещины, зазоры между досками, устраивают теплоизоляцию с использованием пенопласта или минеральной ваты.
  2. Обустройство основы с нуля. Лаги обрабатывают антисептиками, огне – и биозащитой и располагают с промежутком 60 сантиметров одну от другой. На досках не должно быть гнили, плесени, щелей.

Таким образом, вне зависимости от того, какой вариант выбран, укладка теплого пола на деревянный пол нуждается в создании чернового основания.

Далее приступают к следующему этапу, который заключается в монтаже теплоизоляционного слоя. Утеплитель помещают между лагами, тем самым, исключая образование мостиков холода. Теплоизоляцию укладывают на пароизоляционный материал. После того, как готово черновое покрытие, приступают к монтажу теплого пола на деревянный пол.

Электрический теплый пол по деревянному перекрытию

Теплый пол с электрообогревом - это конструкция, состоящая из кабелей, нагревательных матов и пленок.

При использовании электрических кабелей необходимо помнить, что:

  1. Систему следует качественно изолировать от проникновения влаги.
  2. Температура поверхности пола в результате нагрева не может превышать 27 градусов. По этой причине необходимо устанавливать термодатчики и термостаты.

Укладку кабелей для теплого пола на деревянном основании выполняют в определенной последовательности:

  1. Под лаги, монтируемые для будущего пола, помещают фольгированный теплоизолятор, располагая его фольгой к верху. Толщина этого слоя должна составлять минимум 30 миллиметров.
  2. Поверх помещают монтажную сетку, необходимую для фиксации кабеля.
  3. Электрокабель укладывают в форме петель, а в лагах создают для них пропилы.
  4. В них помещают нагревательный кабель и крепят его к сетке хомутами.
  5. Датчик температуры укладывают между лагами, а терморегулятор монтируют на стене.

Как положить правильно своими руками

Когда теплый пол на деревянный пол своими руками выполнен качественно и функционирует правильно, начинают финишную отделку напольной поверхности. Важно соблюдать промежуток между кабелем и чистовым покрытием - равняться он должен минимум 30 миллиметров.

Наиболее экономичным и простым в обустройстве считается инфракрасный теплый пол на деревянный пол, его монтируют так:

  1. На основании раскладывают материал для теплоизоляции.
  2. Поверх укладывают и фиксируют нагревательную пленку.
  3. ИФ пленку подключают к электросети.
  4. Выполняют финишную отделку напольной поверхности.

При использовании инфракрасной пленки в качестве главного источника тепла в комнате, нужно следить, чтобы она покрывала не менее 70% площади пола.

Нагревательные маты нужно укладывать в слой специального плиточного клея, в остальных случаях их не следует использовать.

Теплый пол с водяным нагревом на деревянный пол

Система теплого электропола, несмотря на все ее преимущества, имеет серьезный недостаток – она потребляет большое количество электроэнергии и поэтому не стала востребованной в частном жилом секторе. Чаще всего в загородных коттеджах монтируют водяные отопительные системы.

Для конструкций, функционирующих с использованием нагретого теплоносителя, прежде, как положить теплый пол на деревянный пол, необходимо приобрести котел, коллектор, насосное оборудование, арматуру регулирования водяного потока и контролирующие устройства.


Укладка водяного пола может осуществляться двумя способами, один из которых проще, а второй – более сложен, поскольку для его реализации требуется много комплектующих элементов.

В любом случае вне зависимости от выбранного варианта будут нужны:

  • отопительные трубы, шаг монтажа которых равен30 сантиметров;
  • теплоизоляционные материалы – например, минвата;
  • жесткая черновая основа.

Если выбран более сложный процесс монтажа, потребуется металлическая сетка для крепления элементов конструкции, трубы из полиэтилена под высокое давление жидкости, переносящей тепло, термодатчик, находящийся в гофре, алюминиевая фольга, регулятор температуры механического или автоматического типа.


Чтобы беречь тепло, используют теплоотражающие экраны, способные направлять потоки теплого воздуха вверх и греющие пространство помещения.

Нет ничего сложного в том, как уложить теплый пол на деревянный пол, но при обустройстве водяного обогрева нужно учитывать несколько нюансов. Так для прокладки отопительных контуров следует использовать трубы с диаметром 16 миллиметров, способные обеспечивать достаточный поток теплоносителя. Для снижения теплопотерь их заворачивают в фольгу.

Расчет длины контуров

Длина одного контура не должна быть более 100 метров, но специалисты рекомендуют снижать данный показатель до возможного минимума. Дело в том, что чем меньше протяженность контура, тем эффективнее будет работать вся система и в результате будет сохранено большее количество тепла.

Для уменьшения протяженности трубопровода, помещение нужно разделить на несколько участков, у которых максимальная площадь равна 40 «квадратам». При этом каждый из них оснащают отдельным контуром. Кстати, система теплого водяного пола может покрывать не всю поверхность, а только ее часть.


Профессионалы не советуют при создании теплого пола под деревянную доску экономить на приобретении нагревательного агрегата, насосного оборудования и вспомогательных деталей для системы водяного обогрева, от которых зависит функционирование и эффективное использование всей конструкции.

Главной проблемой, которую приходится решать владельцам частных домов при монтаже пола с водяным обогревом по деревянным перекрытиям, это его присоединение к общей системе теплоснабжения. Для этого потребуется наличие профессиональных навыков и определенных знаний.

Поэтому при неуверенности в собственном мастерстве домашним умельцам следует воспользоваться услугами специалистов в данной сфере. Безусловно, такая работа не может стоить дешево, но будет обеспечено стабильное функционирование системы обогрева на протяжении длительного периода.


характерные особенности монтажа данной системы, правила установки водяных «теплых полов» на деревянном перекрытии

Содержание статьи

  1. Основные особенности монтажа водяного пола
  2. Монтаж теплого пола на деревянных лагах

Теплый пол с водоциркуляционным прогревом по деревянному перекрытию – это смонтированная отопительная система, предполагающая размещение трубопровода по лагам либо другому деревянному основанию для настила напольного покрытия. В процессе циркуляции горячей воды по трубам тепло передается поверхности пола и прогревает окружающее пространство помещения. В качестве источника тепловой энергии используют автономные тепловые насосы, конденсационные котлы и другие теплоносители.

Система эффективна, экономична, рациональна и эстетична. Трубы спрятаны под половым покрытием. Прогрев помещения происходит от поверхности пола. Поднимаясь ввысь, тепловые потоки охлаждаются. Внутри помещения происходит наиболее комфортное для организма разделение тепла и в комнате создается благоприятный микроклимат.

Грамотно спроектированная и смонтированная с учетом мельчайших нюансов помещения система отопления дома от компании Oventrop позволит сократить расходы на обогрев в стандартных комнатах на 15-30%, а в помещениях с высокими потолками - до 50%. При подобном устройстве отопления исчезает необходимость в профилактическом ежегодном обслуживании, увеличивается срок эксплуатации системы. Например, при правильном монтаже пол с водяным подогревом в частном доме будет бесперебойно служить 50-100 лет (в зависимости от используемых материалов). Срок эксплуатации стандартных радиаторов в среднем 20-25 лет.

Преимущества теплых полов Oventrop

Экологичность. Помещение прогревается от поверхности напольного покрытия. Поднимаясь вверх, тепловой поток создает благоприятный микроклимат;

Экономичность. Корректно установленная система «теплых полов» Oventrop снижает расходы на обогрев стандартных комнат на 20-30%, а на обогрев помещений с высокими потолками – на 50%. При использовании данной системы нет необходимости в ее ежегодном профилактическом обслуживании;

Безопасность. Конструкция «теплых полов» исключает возможность получения ожогов. А потому данное решение отлично подходит для семей с маленькими детьми.

Основные особенности монтажа водяного пола

Обустройство системы теплого водяного пола производится исключительно из цельных трубы диаметром 15-20 мм без любых соединений. Компания Oventrop предлагает для решения этой задачи полимерные трубы Oventrop Copert из термостойкого (PERT)/Oventrop Copex сшитого (РЕХ) полиэтилена. В конструкциях также используются металлопластиковые трубы Oventrop Copipe HS (в сшитом полиэтилене размещена алюминиевая прослойка) и Copipe HSC (алюминиевый слой расположен в трубах из термостойкого полиэтилена). Полимерные и металлопластиковые трубы различаются свойствами и ценой. Оба вида изделий гибкие, реализуются в бухтах и позволяют произвести цельный контур по всей протяженности.

Для эффективной бесперебойной работы отопительной системы необходимо выполнить грамотный проект и монтаж теплого пола. При расчетах принимаются во внимание:

  • теплоизоляцию помещения и предполагаемые теплопотери;
  • конструкцию и планировку здания;
  • присутствие и расположение отапливаемых и неотапливаемых помещений;
  • максимальную температуру системы;
  • схему укладки трубопровода;
  • ширину шага и тепловую мощность участка пола;
  • длину каждого контура и их количество для одного помещения;
  • другие важные факторы.

Температура воды в системе отопления не должна превышать 550. Среднее значение температуры для комфортного прогрева пола составляет около 350С. При этом циркуляция воды в системе – обязательно принудительная. Насосно-смесительные узлы Regufloor и насосные группы Regumat компании Oventrop подготовят воду заданной температуры и обеспечат ее циркуляцию под нужным давлением.

На деревянных перекрытиях или лагах водяные теплые полы укладывают по технологии «сухая стяжка», подразумевающей применение гипсокартонных листов. Это значительно облегчает конструкцию. Монтаж гипсокартона осуществляется в три слоя: основной, промежуточный и перекрывающий. При укладывании листов в промежуточном слое зазоры между трубами и гипсокартоном замазывают плиточным клеем.

Следует учитывать, что каждое напольное покрытие обладает своим коэффициентом теплопроводности. Например, у керамической плитки он значительно выше, чем у дерева. Расчеты тепла нужно произвести для каждого вида покрытия и выполнить грамотный проект системы помогут компетентные специалисты.

Монтаж теплого пола на деревянных лагах

Теплые полы можно обустроить в коттеджах и загородных домах на деревянных лагах. Они устанавливаются из деревянной доски, максимальный интервал между которыми не может превышать 60 см. Из любых подходящих материалов (доска, ДСП, ОСП) снизу конструкции настилается фальшпол. Промежутки между балками закладывают рулонными или складными теплоизолирующими матами Oventrop. Для помещений, где пол устраивается над неотапливаемым помещением или на грунте необходимо устроить теплоизолирующий слой толщиной до 85 см. Для комнат, размещенных над отапливаемым помещением, будет достаточно толщины слоя в 35 мм.

Поверх утепляющих материалов размещают специальные панели для укладки трубы с готовыми канавками или с выпуклыми бобышками, которые должны быть вровень с верхней кромкой строения. В местах пересечения трубопроводом лаг делаются пазы. При укладке системы трубу в этих местах для избегания трения при линейном расширении заключают в гофру. Готовую конструкцию накрывают специальными теплопроводными металлическими листами, укладывают финишное покрытие, производят подключение и запуск системы.

Чтобы не допустить повреждения труб при их загибании во время монтажа, следует обязательно закруглить изгибы направляющих. Особенно при укладке теплого пола по схеме «змейка», которая подразумевает два угловых сгиба трубопровода в одном месте.

Водяной теплый пол в деревянном доме с деревянными перекрытиями

Наша статья покажет как правильно сделать водяной теплый пол если основанием служит деревянный пол. В деревянном доме с деревянными перекрытиями нецелесообразно делать стяжку, поэтому возникает много вопросов как уложить пирог водяного тёплого пола без ошибок.

Если же деревянный пол опирается на бетонное основание, то можно рассмотреть вариант с демонтажем пола и устройством классического тёплого пола под плитку. При сомнениях в выборе между водой и электричеством поможет статья «какой теплый пол лучше, водяной или электрический«.

Содержание статьи

Общие рекомендации

Структура «пирога» для водяного теплого пола на деревянном основании:

  • основание;
  • гидроизоляция;
  • теплоизоляция;
  • отражающий слой;
  • трубы;
  • напольное покрытие.

Укрепить основание можно с помощью тонкого металлического листа. Он придаст полу необходимую прочность и одновременно будет служить отражающим слоем.

Для теплых полов используют металлопластиковые трубы или полипропиленовые. Оптимальное сечение – 1,6 сантиметра.

Трубу разматывают из бухты, укладывают змейкой или спиралью. При необходимости наращивают пайкой (про трубы для теплого водяного пола).

Что нужно учесть:

  1. Обратите внимание на общую толщину пола вместе с покрытием. Горизонтальная плоскость поднимется, будет мешать закрытию дверей.
  2. Водяной теплый пол по деревянным балкам не делается под стяжку, т.к. древесина не выдержит веса стяжки.
  3. Устройство теплого пола предполагает наличие в системе циркуляционного насоса. Остальной трубопровод может функционировать за счет естественной циркуляции: трубы ставят с небольшим уклоном. Пол обязан быть горизонтально ровным, здесь естественной циркуляции не будет.
  4. Для простоты монтажа и эксплуатации лучше предпочесть ручное управление регулировками.
  5. Рекомендуемый шаг между лагами – не больше 60 сантиметров. Если расстояние между лагами больше 0,6 метра, рекомендуется положить в промежутках дополнительные балки. Плиты утеплителя должны входить в промежутки плотно, но без деформации.
  6. Для повышения теплоэффективности пола трубы оборачивают фольгой.
  7. Рекомендуемая длина контура – в пределах 100 метров. Проходя по длинному контуру, теплоноситель сильно остывает. Теплоэффективность такого пола ниже. При большой площади пола (больше 40 квадратов) рекомендуется сделать два или больше контуров.
  8. В качестве утеплителя следует выбирать термостойкий материал, при нагреве не выделяющий летучих компонентов: базальтовая вата, пенополистирольные маты для теплого пола. Можно приобрести фольгированный утеплитель, выполняющий две функции сразу, теплоизоляционную и отражающую.
  9. Специфику теплого пола следует учитывать и при выборе напольного покрытия, и при его монтаже. Материал следует выбирать термостойкий, подходящий для теплых полов. В зависимости от вида покрытия существуют различные требования по укладке:
  • увеличение компенсационного зазора между полом и стеной;
  • укладка демпферной ленты по периметру обогреваемой комнаты.

Примерная схема устройства теплого пола по дереву:

Все эти предосторожности необходимы, чтобы избежать разрушения или деформации покрытия при нагреве.

Также нужно учитывать теплопроводность покрытия: у керамической плитки хорошая, у древесных материалов хуже (сравнение покрытий, выбор лучшего).

Но во втором случае выбор тоже есть. Например, существуют разновидности ламината для теплых полов: их тепловодность выше, чем у других видов, и термостойкость тоже.

Варианты монтажа

Первый этап – теплорасчет и составление схемы пола. Рассчитать теплопотери и гидравлику можно с помощью сетевого калькулятора. По итогам у вас будет рекомендуемое сечение трубы и шаг укладки.

Второй этап – демонтаж покрытия. При необходимости – демонтаж лаг.

В общем виде вариантов установки два: водяной теплый пол по деревянному перекрытию поверх настила и с укладкой труб между лагами.

Первый способ монтажа

  1. Выровнять черновой пол: зашпаклевать щели, проверить горизонтальное расположение плоскости. Уклон должен быть не больше 0,2 процента, т.е. перепад на 4 метра не больше 8 миллиметров.
  2. Положить гидроизоляцию. Слой должен быть герметичным – или сплошная пленка, или стыки полос проклеены гидроизолирующей лентой.
  3. Уложить деревянные лаги.
  4. Поместить между ними утеплитель. Рекомендуемый слой не меньше 10 сантиметров, но это зависит от теплопроводности материала и данных теплорасчета.
  5. Уложить на утеплитель трубы. Шаг между витками зависит от ширины промежутков между лагами. Оптимально – 20 сантиметров. В местах поворота труб в лагах делают прорези.

Это самая простая схема теплого пола водяного под деревянный пол, но не самая эффективная.

Второй способ

  1. Гидроизоляция, утеплитель.
  2. Фольга из алюминия отражающей поверхностью в комнату. Соединения соседних участков проклеивают теплоизоляционной лентой.
  3. Арматурная сетка для усиления конструкции.
  4. Лаги и трубы.
  5. Под напольное покрытие помещают датчик температуры в гофрированном кожухе. Сигнал от него будет поступать на терморегулятор.
  6. Терморегулятор устанавливают на небольшой высоте от пола, помещают в штробу или монтируют накладным способом в пластиковой коробке.

Третий способ: теплоотражающие пластины

Чаще всего лаги ставят на ребро. При использовании отражающих пластин предпочтительна горизонтальная укладка балок.

Пластина имеет форму греческой буквы Ω. Ее кладут крыльями на соседние лаги выпуклой частью вниз, в пространство между лагами. В получившемся канале располагается труба.

Пластины выполняют теплоотражающую функцию, обеспечивают удобную укладку и фиксацию трубы.

Четвертый способ

  1. Демонтировать доски пола.
  2. Обстрогать, подогнать по толщине, чтобы основание было ровным.
  3. Обточить по краю: срезать по сантиметру с обеих сторон, чтобы между соседними оставался зазор 2 сантиметра (канал для укладки трубы).
  4. В местах поворота труб рекомендуется доски закруглить. Если нет умения и желания возиться с досками, можно приобрести плиты ДСП с уже фрезерованными пазами.
  5. Уложить на лаги гидроизолирующую пленку. Пленку кладут с провисанием: оставляют между лагами место для утеплителя.
  6. Установить в промежутки между лагами плиты утеплителя, плотно враспор.
  7. Уложить пароизолирующую мембрану.
  8. Уложить влагостойкую фанеру и обработанные доски.
  9. Положить отражающую фольгу толщиной 50 мкм. Можно использовать вместо фольги алюминиевые короба из нержавейки (в них убирают трубы). Фольгу крепят к настилу степлером.
  10. Уложить трубы. На всех перегибах и по прямой линии через один метр фиксируют пластинками из металла: пластинка перекрывает трубу и крепится к соседним доскам.
  11. Подключить пол к общему трубопроводу и оттестировать пару дней. Если есть огрехи в монтаже, их лучше выявить сразу, чтобы потом не пришлось демонтировать покрытие.
  12. Уложить покрытие в соответствии с инструкцией к нему.

Выводы

  1. Водяной теплый пол в деревянном доме с деревянными перекрытиями укладывается без стяжки.
  2. Водяной пол – часть системы водяного отопления дома. Для устройства необходим котел и другие составляющие системы.
  3. Монтаж может осуществляться двумя способами: с укладкой труб между лагами и поверх деревянного настила.
  4. При устройстве необходима гидроизоляция, теплоизоляция и укладка отражающего слоя.
  5. При выборе всех материалов необходимо учитывать специфику теплого пола.

Видео про водяной теплый пол на деревянном полу.


советов по укладке деревянных полов поверх лучистого тепла

Паркетные полы красивы и создают ощущение комфорта в вашем доме. Тот факт, что вы выбираете систему лучистого обогрева, не означает, что вам нужно отказываться от красоты, долговечности и комфорта деревянного пола. Следуйте нашим рекомендациям, чтобы получить самый замечательный пол, которым вы будете восхищаться через 10 лет со дня его установки.

Прочтите ниже советы о том, как идеально укладывать паркетные полы над системами лучистого отопления.

При использовании систем лучистого обогрева не только профессионалы в области деревянных полов должны быть на высоте. Генеральный подрядчик, сантехник и специалист по системам отопления, вентиляции и кондиционирования воздуха также несут ответственность за установку системы лучистого отопления, чтобы все основания пола работали хорошо и отлично выглядели в течение многих лет.

Поговорите с каждым человеком, который занимается установкой системы лучистого обогрева. Убедитесь, что все знают, что паркетный пол будет установлен поверх системы лучистого отопления.Если все будут сотрудничать, то вы на пути к успешной укладке деревянного пола над системой лучистого отопления. Вы должны знать обо всех типах полов, устанавливаемых поверх системы лучистого отопления. Различные материалы для полов имеют разные значения R, и, если в одной и той же зоне нагрева используются разные материалы, проконсультируйтесь с инженером-механиком HVAC.

Вы должны связаться с домовладельцем и сообщить ему, какие условия лучше всего подходят для стабильного деревянного пола на тепловом излучении.Сообщите домовладельцу, что паркетные полы будут работать лучше всего, если они будут поддерживать относительную влажность 30-50% и внутреннюю температуру 60-80F.

Как установщик паркетных полов, вы обязаны правильно установить паркетные полы в соответствии с системой лучистого отопления. После того, как вы его установили, покупатель должен знать обо всех тонкостях системы лучистого тепла. Часто общайтесь со своим клиентом о лучших способах поддержания влажности и температуры.

Одна из наиболее распространенных причин выхода из строя паркетных полов с лучистым обогревом - это слишком быстрое включение системы.Пользователи будут увеличивать нагрев, когда становится холодно. Это вызывает у деревянного пола «шок».

Лучший способ бороться с этой формой неудач - поговорить со своим клиентом. Объясните им, что системы лучистого обогрева нужно включать постепенно. В интересах заказчика, чтобы внешний термометр / термостат контролировал инициирование запроса на тепло. Таким образом, они могут медленно включать систему лучистого тепла по мере того, как температура постепенно падает. Кроме того, поговорите со своими клиентами об установке увлажнителя для добавления или удаления влажности.Лучистое тепло считается сухим теплом, и если отопительный сезон длится несколько месяцев, необходимо установить систему увлажнения, чтобы поддерживать относительную влажность выше 30%.

Во время процесса установки одним из наиболее важных шагов, которые необходимо предпринять, является включение системы лучистого тепла за 1-2 недели до доставки древесины. Этот шаг поможет удалить влагу с чернового пола. Он также покажет, есть ли какие-либо проблемы с самой системой излучающего тепла (например, утечка воды).Этого шага не следует избегать независимо от времени года.

Еще одним важным шагом во время укладки является измерение температуры поверхности чернового и деревянного пола. Температура поверхности чернового пола не должна превышать 85F. Если температура поверхности превышает 85 ° F, древесина может высохнуть больше, чем следовало бы, и это может вызвать трещины.

Крайне важно следить за тем, чтобы показания влажности вашего чернового пола были правильными. Регулярно снимайте показания черного пола перед укладкой и доставкой деревянного пола.Вы должны снять показания на всех частях черного пола. В некоторых системах лучистого отопления используется комбинация шпал из гипсокартона и дерева. Прежде чем приступить к укладке деревянного пола, узнайте содержание влаги в каждом из этих компонентов и убедитесь, что они соответствуют спецификации.

Независимо от того, какой черновой пол уложен, важно, чтобы показания влажности чернового пола не превышали 3% от самого деревянного пола. Допустимая влажность деревянного пола зависит от вашего местоположения.Пол в Нью-Йорке имеет приемлемое содержание влаги, которое отличается от пола из твердой древесины во Флориде.

Помогите домовладельцу выбрать паркетный пол, соответствующий его сценарию. Один из лучших способов избавиться от лучистого тепла - использовать паркетный пол. Стабильность размеров, присущая паркетным полам, делает их отличным выбором для систем лучистого отопления. Также уместны полы из твердых пород дерева. Подойдут североамериканский дуб, американская вишня и американский орех.Некоторые производители даже делают паркетные полы специально для систем лучистого отопления.

Твердые паркетные полы можно использовать над системами лучистого отопления. Однако при использовании чего-либо шире 4 дюймов учитывайте дополнительную акклиматизацию и используйте клей для деревянных полов, рекомендованный производителем деревянных полов. Quartersawn или riftsawn также считаются лучшим выбором деревянного пола.

Если вы хотите узнать больше об укладке паркетных полов поверх систем лучистого отопления, позвоните в службу City Floor Supply по телефону (800) 737-1786 или напишите нам по адресу info @ cityfloorsupply.com.

Полы из твердых пород древесины над лучистыми полами - риски, реальность и альтернативы

Укладка деревянных полов непосредственно на бетонную плиту с излучающими трубами сопряжена с риском. Однако плавающие излучающие системы могут устранить риск.

Примечание редактора : Автор этой статьи поддерживает Warmboard, производителя альтернативных систем теплого пола. Я просмотрел эту статью перед публикацией, как и Рон Джонс, президент нашей компании и давний разработчик нестандартных решений, и не заметил никаких явных преувеличений или упущений. Если у вас есть комментарии или вы считаете, что в статье есть неточности, свяжитесь со мной или прокомментируйте статью, и я рассмотрю ваши предложения - Мэтт Пауэр, главный редактор

Паркет из деревянных досок
Глава 1. Деревянные полы

На протяжении нескольких веков деревянные полы были предпочтительным напольным покрытием в домах, но были доступны только самым богатым людям в мире. В конце 19 века индустриализация и производство начали овладевать отраслью, пересматривая ее, снижая затраты, и со временем древесина твердых пород стала более жизнеспособным вариантом для многих домовладельцев.Фактически, использование паркетных полов на рынке жилья в США составляло около 100% всех вводимых домов в период с конца 1920-х до середины 1940-х годов. После войны жилищное строительство начало опережать напольные покрытия, но только в 1960-х годах паркетные полы начали приходить в упадок, поскольку бетон, плитка, линолеум и ковролин стали новой тенденцией. Лишь в конце 1990-х паркетные полы начали возвращаться. Сегодня древесина твердых пород остается одним из самых популярных напольных покрытий в Северной Америке. ( номер )

Глава 2.Лучистое отопление

Лучистое отопление использовалось для обогрева внутренних помещений, начиная с древнего Китая - 10 000 лет до нашей эры. Современные версии лучистого теплого пола, широко использовавшиеся по всей Азии и в некоторых частях Римской империи, не начали воплощаться в жизнь до 1800-х годов. Медные трубы, залитые в бетон, стали более распространенными (Левиттаун, штат Пенсильвания, 1951), и лучистое отопление начало неуклонно расти, отчасти благодаря известному архитектору Фрэнку Ллойду Райту, который использовал лучистое отопление в нескольких домах.С изобретением (1930-е годы) и внедрением (1960–1970-е годы) труб из полиэтилена (PEX) популярность лучистого напольного отопления стала расти. (ссылка)

Гипсобетон выливается из шланга, выравнивается и затем сохнет.
Обычно его толщина составляет 1,5 дюйма, и для полного высыхания требуется несколько дней.
Глава 3. Радиантные технологии

Лучистое тепло - самый востребованный вид обогрева в мире. Он энергоэффективен, прост в управлении и невероятно удобен.Однако история лучистого отопления с точки зрения технологии и производительности не идеальна.

В то время как лучистые полы с подогревом росли в США, росла и тенденция под названием «пассивные солнечные батареи». Пассивная солнечная энергия включает в себя большую массу бетона, которая поглощает тепло солнца в течение дня и излучает это тепло ночью. Его очень трудно контролировать, и зачастую он не обеспечивает адекватного нагрева. Чтобы решить эту проблему, инженеры и архитекторы начали комбинировать эти две технологии, чтобы уменьшить пробелы в производительности и улучшить контроль.В результате термины «пассивное солнечное излучение» и «лучистое отопление» часто используются как синонимы, хотя это разные технологии. Кроме того, важность «большой массы» (для поглощения тепла) часто ошибочно принимается за важный компонент лучистого отопления, хотя на самом деле это не так.

Таким образом, лучистое тепло стало синонимом «лучистого тепла большой массы», которое имеет много недостатков. Как вы можете себе представить, нагрев большой массы бетона занимает значительное время, от 12 часов до пары дней в зависимости от размера и толщины плиты.Это, конечно, проблематично, если вам нужно быстро. В качестве альтернативы, если в помещении слишком жарко, его тоже нельзя быстро охладить.

«Полосы» относятся к разнице температур по поверхности пола. Самая горячая часть над трубкой, самая холодная между трубками.

Далее, поскольку бетон не является проводящим материалом, он не только долго нагревается, но и площадь поверхности часто не соответствует постоянной температуре. Ближайшие к трубке участки горячие, а дальние - прохладные.Следует отметить и другие недостатки (вес, время высыхания . ..), но они не имеют отношения к данной теме.

Глава 4. Курс столкновения

Поскольку в 1960-х годах популярность древесины лиственных пород достигла пика, лучистое тепло с высокой массой также стало нарицательным. Но древесина твердых пород и лучистое тепло большой массы несовместимы. По крайней мере, каким-либо удобным способом. И тому было много причин.

  1. Состав
    Бетон и дерево - это очень разные материалы.Бетон и гипсобетон твердые, неподвижные, тяжелые и неумолимые, потому что для полного отверждения им требуется много лет. Дерево гигроскопично, что означает, что оно будет немного расширяться и сжиматься из-за изменений окружающей среды в окружающем воздухе в зависимости от содержания влаги и температуры - вот почему владельцы акустических гитар должны так регулярно настраивать инструмент. Ни один из материалов не является особенно проводящим, и каждый из них обрабатывает тепло по-разному.
  2. 2. Укладка
    К 1950-м годам установка паркетных полов поверх чернового пола стала обычным явлением. Однако с бетонной поверхностью прибивать было уже не к чему. Некоторые пробовали комбинацию склеивания и прибивания гвоздей, но, когда трубы были погружены в бетон, не было возможности узнать, попадет ли гвоздь в трубу и вызовет утечку. Другой вариант - покрыть бетон (или гипсобетон) дополнительным слоем фанеры. Это обеспечит поверхность, к которой можно прибить, но отрицательно повлияет на высоту двери и потолка, не говоря уже о снижении производительности системы. Самым распространенным обходным решением было использование «шпал» - узких деревянных досок, установленных до заливки гипсобетона.Это устранило проблемы с высотой пола и обеспечило поверхность, к которой можно было бы прибить, но также имело много-много недостатков. В некоторых случаях шпалы могут коробиться по мере высыхания гипсобетона, создавая неровную поверхность пола. Но основной эффект - гораздо более неравномерная температура поверхности. Независимо от выбранного способа укладки, все требовало включения влагозащитного покрытия для защиты напольного покрытия от повреждений. Все эти усыновления резко отличались от того, к чему привык обычный подрядчик на месте.
Гипсобетон залил НКТ шпалами. Шпалы обеспечивают поверхность для крепления гвоздей, но значительно увеличивают количество полос.
  1. Климатическая акклиматизация
    Важным этапом в процессе установки лиственных пород поверх любой излучающей системы является акклиматизация. Это включает в себя работу излучающей системы в течение нескольких дней с древесиной твердых пород в комнате (до установки), чтобы оба материала достигли равновесия по влажности, влажности и температуре.Сейчас мы много знаем об этом, но 50 с лишним лет назад знания были ограничены.
  2. Время
    Ожидание высыхания бетона в течение нескольких дней задерживает процесс строительства и требует затрат. Ожидание акклиматизации твердой древесины требует времени и замедляет процесс строительства. Укладка древесины твердых пород на бетон занимает много времени и замедляет процесс строительства. Как и в любом бизнесе, время - деньги. Неправильно адаптированная древесина твердых пород, поспешно уложенная на не совсем сухой бетонный пол, была обычным явлением.
Битва

Итак, начался беспредел. Избыточная влажность древесины твердых пород вызвала деформацию панелей, недостаточная влажность вызвала их растрескивание. Из-за непостоянной температуры поверхности одни части пола стареют быстрее, чем другие. Дополнительные слои фанеры еще больше замедляли процесс нагрева, обеспечивая недостаточный нагрев. Шпалы ухудшили характеристики, из-за еще более нестабильной температуры поверхности. Потребители обвиняли компании из твердых пород древесины в некачественной продукции, компании из твердых пород винили в ущербе излучаемое тепло.Посередине были укладчики полов, которых все обвиняли.

Результат

К сожалению, древесина твердых пород и лучистое тепло несовместимы. Вера в архитектуру и строительство существует до сих пор. И все же многие производители паркетных полов не дают гарантии на свою продукцию в отношении ЛЮБОЙ системы лучистого отопления.

Прогресс

К счастью, в этой области достигнут прогресс.Важность акклиматизации хорошо известна всем, и правильные измерения и выделение дополнительного времени помогли решить многие проблемы. Но сложность установки при большой массе все же существует. Установка традиционных досок и широких досок поверх бетона встречается все реже. Вместо этого инженерные доски более устойчивы к резким перепадам температур и могут быть установлены как плавающий пол или приклеены. Тем не менее, это по-прежнему не отвечает потребностям тех, кто хочет высококачественный деревянный пол и с помощью лучистого отопления.

Альтернатива

В конце 1990-х гг. Родился новый вид систем лучистого отопления - маломассивный. Люди осознали, что преимущества лучистого тепла не связаны со стандартным методом «большой массы». Масса была хороша для хранения тепла, но не идеальна для распределения тепла. Эти системы с низкой массой были легче и (как правило) могли быстрее передавать тепло. У многих все еще были недостатки, когда дело касалось установки и производительности, но они упростили процесс установки лиственных пород.Но ни один вариант излучателя малой массы не может сравниться с лидером отрасли, Warmboard.

Широкие доски из твердых пород дерева или декоративные узоры укладываются прямо поверх Warmboard. Полы не повреждены, и вам не понадобится пароизоляция.

Пора немного похвастаться

С самого начала Warmboard создавалась как совершенно оригинальная концепция в области лучистого теплого пола. Панели соответствуют современным строительным практикам, обеспечивая быструю и удобную установку - без замедления на месте.Каждая панель полностью покрыта толстым, высокопроводящим алюминием 1060. Это позволяет панелям быстрее нагреваться при использовании более низких температур воды, что приводит к чрезвычайно равномерной температуре пола, которая не повредит древесину твердых пород. Толстый алюминий также действует как пароизоляция, что еще больше упрощает процесс установки.

У

Warmboard установлено более 25 миллионов квадратных футов панелей, и у нас никогда не было претензий о повреждении древесины твердых пород. Фактически, с более чем 40 компаниями из твердых пород древесины, разрешившими использовать свои продукты с Warmboard, мы стали продуктом, к которому обращаются те, кто хочет использовать паркетные полы высочайшего качества в своем проекте.Подавляющее большинство домов, в которых используется Warmboard, также используют древесину очень высокого качества. При правильной акклиматизации ваши вложения в паркетные полы безопасны с Warmboard.

Широкая доска из твердых пород дерева «Белый дуб» укладывается непосредственно поверх Warmboard. (любезно предоставлено Carlisle Wide Plank Flooring)
Древесина лиственных пород установлена ​​в виде шеврона поверх Warmboard-S, Нью-Йорк

Узнайте больше о Warmboard на их веб-сайте.

Полы из твердой древесины поверх излучаемого бетона с подогревом

СОВЕТЫ ДЛЯ СИСТЕМЫ РАДИАЦИОННОГО отопления из твердых пород дерева

  • Дерево гигроскопично - бетонная плита должна быть сухой
  • Контроль влажности - дать древесине акклиматизироваться
  • Используйте высокоэффективную пароизоляцию под бетоном - СМ. НИЖЕ
  • Узкие деревянные полоски лучше всего переносят лучистое тепло
  • НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЙ И ВЕСЕЛЫЙ информационный бюллетень Тима!

УВАЖАЕМЫЙ ТИМ! Я проектирую дом, который будет иметь фундамент из монолитных бетонных плит.Моя система лучистого отопления будет неотъемлемой частью этой плиты.

Можно ли укладывать паркет поверх бетона, или я буду вынужден использовать керамическую плитку? Что нужно сделать, чтобы на деревянном полу не образовались трещины от теплового излучения?

Я толкаю конверт, устанавливая дерево в этой ситуации? Брайан Д. , Альбукерке, Нью-Мексико,

ДОРОГОЙ БРАЙАН! Вы совсем не торопитесь.

План на будущее

Паркетные полы и бетонные плиты прекрасно уживаются, если вы убедитесь, что ваш строитель следует некоторым простым, но важным рекомендациям на различных этапах строительства вашего дома.Бетонные плиты, которые содержат лучистое отопление, могут ограничить стиль деревянных полов, из которых вам придется выбирать, но в целом я чувствую, что вы можете создать великолепный вид в своем новом доме, смешав несколько пород дерева и проявив творческий подход к фактической планировке. паркетных полов.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных установщиков паркетных полов, которые могут положить дрова поверх лучистого отопления.

Многим людям нравится внешний вид паркетных полов, но есть бетонные плиты. Вы можете укладывать паркет на бетон, если будете следовать определенным рекомендациям.Изображение: Hardwood Council

Древесина гигроскопична

Полы из твердых пород дерева и дерево в целом являются гигроскопичными материалами. Жидкая вода и водяной пар могут попасть в древесину, что приведет к ее разбуханию и изменению формы и размера. Если и когда вода покидает древесину, древесина может дать усадку, но не всегда до своего первоначального размера и состояния.

Он может деформироваться, образовывать небольшие трещины на поверхности, скручиваться, искривляться или даже образовывать чашечки или углубления в каждом куске пиломатериала. Трещины между кусками дерева могут открыться по мере высыхания дерева.Другими словами, если вы хотите, чтобы деревянный пол выглядел очень хорошо в течение многих лет, вам необходимо поддерживать древесину в состоянии динамического равновесия по отношению к влажности и температуре в помещении.

Контрольная влажность

В одних районах контролировать влажность и температуру в помещении проще, чем в других. На мой взгляд, вы живете в одном из самых удобных уголков страны для деревянных полов.

Общая круглогодичная влажность воздуха на юго-западе часто очень сухая. После того как древесина акклиматизируется к сухому воздуху, она очень хорошо сохраняет форму и размер. С другой стороны, если ваш новый дом находится на влажном Среднем Западе, паркетный пол может сжиматься и набухать два или более раз в год, поскольку влажный летний воздух заменяется сухим зимним.

AC помогает

Кондиционер помогает стабилизировать паркет, поддерживая уровень влажности в помещении, близкий к зимнему.

Бетон должен быть сухим

В вашем случае вам необходимо убедиться, что бетонная плита полностью затвердела и выпустила как можно больше влаги в атмосферу перед укладкой пола.Попросите строителя поддерживать как можно больше воздуха в доме во время строительства, чтобы облегчить процесс сушки.

Простой тест на влагостойкость

Вы можете проверить содержание влаги в плитах, приклеив к плите кусок 15-дюймового квадратного прозрачного пластика. Обмотайте все четыре края влагостойкой упаковочной лентой. Подождите 24 часа и осмотрите пластик. Если она прозрачная, без видимого тумана или капель воды, плита достаточно сухая, чтобы продолжить.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных установщиков паркетных полов, которые могут положить дрова поверх лучистого отопления.

Высококачественная пароизоляция

Высококачественный замедлитель парообразования должен быть установлен под бетонной плитой и предпочтительно поверх бетонной плиты непосредственно перед укладкой пола. Замедлитель образования паров должен соответствовать новому стандарту ASTM E 1745. Эти замедлители образования пара являются лучшими и обеспечивают высочайший уровень защиты.

Это особая пароизоляция, соответствующая стандарту ASTM. НАЖМИТЕ ИЗОБРАЖЕНИЕ, ЧТОБЫ ЗАКАЗАТЬ ЕГО.

НАЖМИТЕ ЗДЕСЬ, чтобы заказать эту удивительную пароизоляцию прямо сейчас, и ее можно будет доставить к вам домой.Добавление второго слоя поверх плиты является страховкой от любых нежелательных водяных паров, которые попытаются выйти из плиты в более поздний срок.

Используйте узкие детали

Лучистое тепло, которое излучается через плиту, может нанести серьезный ущерб кускам пола из твердых пород древесины, ширина которых превышает 2,25 дюйма. Некоторые установщики скажут, что установка шириной до 3 дюймов безопасна, но меньшая ширина будет иметь меньшее общее движение в ответ на лучистое отопление.

Старайтесь использовать древесину шириной как минимум 2.25 дюймов, если это вообще возможно. Систему отопления нужно включить за несколько недель до укладки дров. Настоящая древесина твердых пород должна храниться в доме, где она может акклиматизироваться в течение семи-десяти дней для достижения наилучших общих результатов.

Стабильные породы древесины твердых пород

Используйте наиболее устойчивые породы дерева. Белый и красный дуб, тик, американский орех, мескит и американская вишня - отличный выбор. Добавление акцентной каймы из ореха или вишни в дубовый пол - это великолепно.Если вам посчастливилось найти креативного установщика из твердых пород дерева, он покажет вам множество вариантов.

Координаторы субподрядчиков

Убедитесь, что ваш строитель согласовал встречу между подрядчиком по лучистому отоплению и установщиком полов из твердых пород дерева перед заливкой плиты. Эти два субподрядчика должны рассказать друг другу, что им нужно, чтобы каждая из их систем работала безупречно в течение многих лет. Слишком часто эти встречи происходят после того, как деревянный пол выдергивают из протекающей трубки лучистого отопления.

Используйте опытных профессионалов

Укладка паркетных полов поверх бетона сложнее, чем установка деревянных полов. Умные домовладельцы и строители работают только с установщиками полов, которые могут продемонстрировать, что они умеют это делать.

Продукт для ремонта полов своими руками

Вот отличный продукт для восстановления древесины твердых пород БЕЗ ШЛИФОВАНИЯ. Все жидким методом. Магия!

Это замечательная система для ремонта полов своими руками. Сделать это несложно.Только сначала убедитесь, что пол ЧИСТЫЙ. Используйте растворитель пятен, чтобы вымыть пол. НАЖМИТЕ ИЗОБРАЖЕНИЕ, ЧТОБЫ КУПИТЬ эту систему для ремонта.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных установщиков паркетных полов, которые могут положить дрова поверх лучистого отопления.

Колонка 482

Гидравлическое лучистое тепло для полов с деревянным каркасом

Гидравлические лучистые полы с подогревом (HRF) обычно ассоциируются с бетонными плитами. Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых трубок диаметром от 1/2 до 3/4 дюйма располагаются поверх слоя сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92).Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле. К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.

Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1). Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема - примерно через два часа - между трубками можно увидеть некоторую вертикальную усадку (3).Затем второй подъемник заливается первым (4) и плавно перемещается (5).

Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на трубы в моем районе составляют от 65 до 75 центов за погонный фут (то есть от 65 до 75 центов за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру). Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.

The Wet Approach

Системы HRF для использования с деревянными каркасными полами классифицируются как влажные и сухие, в зависимости от того, используется ли в них подстилка, залитая на место.

Влажная система передает тепло жилому помещению через тонкую плиту, которая заливается после того, как трубка установлена. Материал плиты состоит из наливного гипса или легкого бетона на портландцементе. Трубка крепится к основанию пола с помощью пластиковых зажимов или скоб с пневматическим приводом.Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, подключенная к пневматическому сшивателю, регулирует глубину скобки, так что ее коронка прижимается к трубке, не раздавливая ее. Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.

Мокрые системы имеют несколько преимуществ. Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен.После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F - от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе. Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла. Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.

Подложки на основе гипса являются самовыравнивающимися, но требуют наличия большого смесительного и перекачивающего оборудования и должны наноситься лицензированными специалистами по нанесению. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки. Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление Gyp-Crete с полом. Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт - это количество материала, помещаемого за одну заливку).Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней - время, необходимое для полного отверждения Gyp-Crete - перед укладкой чистового пола. Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

В моем районе затраты на работу Gyp-Crete варьируются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.

Покрытия на цементной основе . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для топпинга, если вы дадите им специальный «рецепт», который вы можете получить у производителя труб. Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (незначительные микротрещины все еще могут возникать, но они практически не влияют на теплопередачу).Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси). Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

Полы чистовые . Заливаемые на место подкладки служат хорошей основой для плитки, ковра или винила.Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на их продукт для использования с лучистым теплом, даже если он установлен как плавающая система.

Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.

Подготовка к заливке

Перед тем, как выбрать подстилку для заливки на месте, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы поддерживать прогиб в допустимых пределах (пределы прогиба варьируются в зависимости от состава; вам нужно будет узнать фактические числа у производителя основы). Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки.Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков, оконных и дверных проемов, столешниц, дверных порогов и фланцев туалета. Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.

Dry Systems

Вместо использования плиты для передачи тепла от труб в жилое пространство в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.

В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы. Перед укладкой готового настила плиты и трубы закрываются фанерным листом.

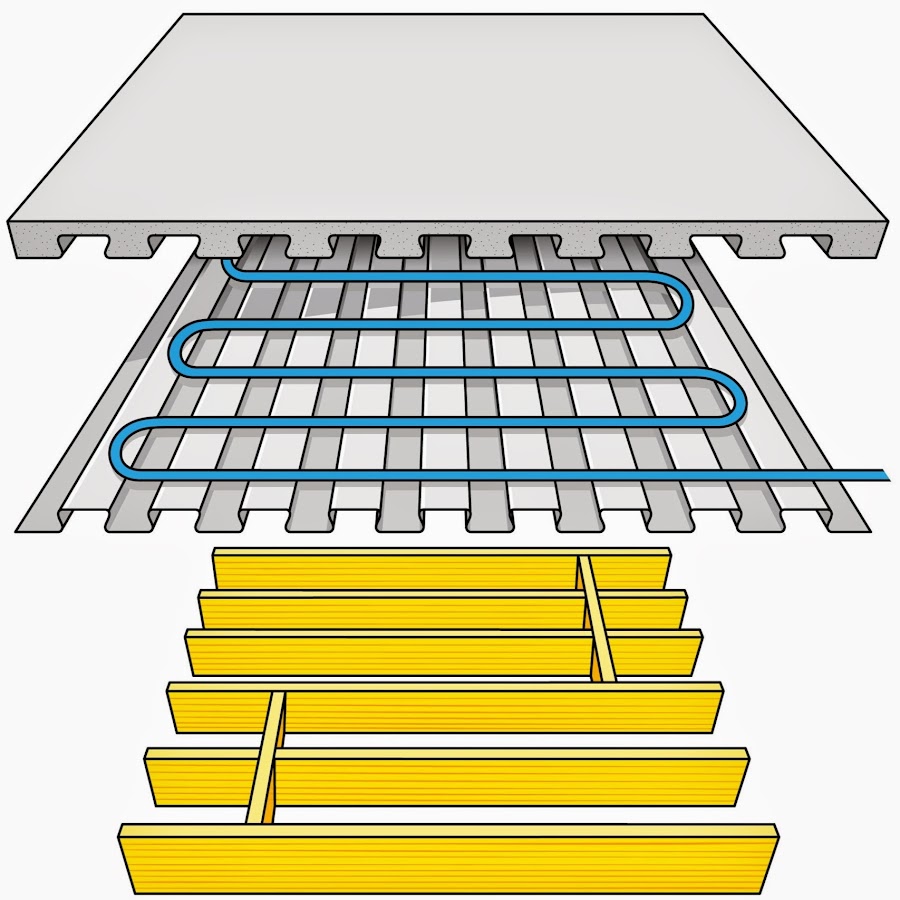

Над палубой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосатый пол из твердой древесины можно прибивать непосредственно к шпалам, я не рекомендую это делать. Если вашим клиентам нужна древесина, направьте их на плавучую систему.

В сухой системе под палубой алюминиевые пластины оборачиваются вокруг нижней стороны трубы.В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом. В сухой системе под палубой алюминиевые пластины оборачиваются вокруг нижней стороны трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

Под палубой . Алюминиевые пластины также можно установить под настилом пола, как на изображениях выше. Есть два способа сделать это.В одном из них трубы укладываются поверх каркаса и перпендикулярно ему; затем пространство между трубками заполняется шпалами из дерева. Шпалы поддерживают однотрубные алюминиевые пластины, а вся конструкция покрыта фанерным настилом толщиной 3/4 дюйма.

В другой установке под палубой трубы проложены между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок. С помощью этого метода каждая зона снабжается одной трубкой, которую необходимо протянуть через отверстия в балках и по одному выводить в отсеки балок (Рисунок 4).

В большинстве сухих систем только половина поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубы по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды - на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

Рекомендации

Хотя ни одна система HRF не является идеальной для всех установок, я обычно предпочитаю при новом строительстве влажную систему с подкладкой Gyp-Crete. Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая относительно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук. А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

Если для работы требуется сухая система - что обычно имеет место при модернизации полов с ограниченной несущей способностью - установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной.Нет необходимости в шпалах или полосах для обшивки, и вам не понадобится дополнительный слой фанеры для покрытия. Ограничение этого подхода состоит в том, что вам потребуется свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.

Изоляция . Какой бы подход вы ни выбрали, важно утеплить нижнюю часть пола. Это особенно актуально для неотапливаемых подвалов или там, где вы укладываете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку.Я указываю минимум R-30 для неотапливаемых помещений, таких как ползунки, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Кто-то выполнит расчет нагрузки за вас или возьмет ваши чертежи и бесплатно спланирует схему схемы. Другие продают программное обеспечение по номинальной стоимости, чтобы разработчик системы мог оценить различные компромиссы (затраты различаются для разных систем, но также и производительность).Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

Гибридные гидронные системы

Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой пола в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, можно также использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева.Проблема в том, что эти нагрузки требуют очень разной температуры воды. Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.

Рисунок A. Наиболее распространенный способ запустить водонагреватель и систему HRF от одного котла - разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

Наиболее распространенное решение - разместить каждую нагрузку на параллельном трубопроводе (рис. A выше).Параллельный контур горячего водоснабжения начинается рядом с выходом горячей воды из котла и заканчивается рядом с обратной. Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой из теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали.Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование зонного клапана на 24 В с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (рисунок B выше).Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом. Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который устанавливается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести в компании Tekmar Control Systems (см. «Источники поставок» в конце статьи).Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, в то время как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).

Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда блок решает, что системе HRF требуется тепло, он открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF.Количество смешивания регулируется балансировочным клапаном, который тщательно настраивается при установке системы, а затем остается в покое.

Подробнее о Maxxon Corp

Найдите продукты, контактную информацию и статьи о Maxxon Corp.

лучших типов полов для установки поверх лучистого отопления

Лучистое тепло имеет много преимуществ. Зимой ходить по полам с подогревом очень уютно.Собаке понравится лежать на нем. И лучистое тепло может быть очень экономичным.

Если вы подумываете об установке системы лучистого отопления, некоторые варианты напольного покрытия подходят лучше, чем другие. Вот 4 лучших варианта напольных покрытий, которые можно использовать над лучистым теплом.

1. Напольное покрытие из плитки

Фарфор и керамическая плитка являются прекрасными проводниками тепла, поэтому ваш дом получит все преимущества системы лучистого отопления. Кроме того, кафельный пол не расширяется при нагревании и не сжимается при охлаждении.Такое расширение и сжатие может вызвать растрескивание. С плиткой это не проблема.

2. Полы из ламината

Ламинированный пол без лишних затрат воспроизводит внешний вид массивного паркета или кафельного пола. Он также отлично справляется с лучистым теплом. Ламинат состоит из слоев древесины, идущих в противоположных направлениях. Это создает более устойчивый материал, чем твердая древесина твердых пород. Другими словами, ламинат не будет расширяться и сжиматься, как массивный паркетный пол.

3. Паркетные полы

Как и ламинат, он производится слоями, поэтому имеет более стабильную основу, которая не реагирует на процесс нагрева и охлаждения. Верхний слой, или слой износа, выполнен из массива дерева и бывает тех же разновидностей, что и другие полы из твердых пород древесины. Инженерные полы даже из бамбука. Он отлично выглядит, отлично носит и отлично согревает.

4. Полы из натурального камня

Полы из гранита, травертина, песчаника и других натуральных камней прекрасно проводят тепло.Вы можете думать о камне как о холодном, но не тогда, когда под ним течет теплая вода. Если вы никогда не думали, что в январе вам захочется пройти босиком по каменному полу, вы никогда не задумывались о лучистом тепле!
5. Виниловый настил

Роскошные виниловые полы, в частности, пол из виниловых досок под дерево, невероятно популярен, и с внедрением более качественной технологии жесткой сердцевины большую часть виниловых досок и плиток теперь можно использовать с полами с подогревом.

Обязательно ознакомьтесь с требованиями к установке для каждого отдельного продукта, поскольку в гарантии часто указывается максимальная температура, для работы с которой сертифицирована виниловая планка.

Какие полы нельзя использовать при тепловом излучении?

А как насчет противоположного вопроса? Какой тип напольного покрытия нельзя укладывать на лучистое тепло? Ковер имеет изоляционную ценность, поэтому он не позволит теплу проникнуть в ваш дом. Вы можете использовать несколько ковриков на полу, но избегайте больших ковров или ковровых покрытий от стены до стены.

Виниловые полы тоже не лучший выбор. Тепло может обесцветить винил или вызвать выделение химикатов.Наконец, пол из твердых пород дерева будет набухать и сжиматься в процессе нагрева / охлаждения, особенно в домах, где зимой используется увлажнитель. Вы не хотите вкладывать средства в дорогой паркетный пол только для того, чтобы получить чашу, пряжку, коронку и трещину.

Если вы планируете установить удобное и эффективное лучистое тепло, лучшим выбором для использования с лучистым обогревом являются кафельный пол, ламинат, инженерный пол и пол из натурального камня.

Узнайте больше о лучистом тепле и вариантах полов

  • Энергия.gov - Информационный веб-сайт Министерства энергетики, посвященный проблемам энергетики и окружающей среды.
  • Nuheat - ведущий производитель систем лучистого теплого пола, которые помогут вам сэкономить энергию и вести более экологичный образ жизни.
  • DIY Network - Узнайте больше о напольных ковриках с лучистым обогревом и о том, как выполнить установку своими руками.

Установили ли вы в доме теплый пол или планируете это сделать? Поделитесь своими мыслями ниже.

Установка теплого пола - в этом старом доме

Наступить на ледяную плитку в ванной - жестокий способ проснуться утром.Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его в своем доме с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая вас полностью. Наиболее известны гидравлические системы, которые обогревают весь ваш дом.Они производят чудесное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты - это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции.Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки.Эта система электрического теплого пола будет потреблять примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключить новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным рисунком нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой.На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы удлинить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к размещению. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам.Эта система имеет реальное преимущество, когда установка должна идти по изгибам или расширяться в углы неправильной формы. Лучший способ начать работу с любой системой - это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проходить кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т.п. он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти).Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, - это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Водяные лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www. stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www. wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 - бесплатный номер
831-685-WARM (9276) - офис
831-685-9278 - факс

Лучший пол для систем лучистого отопления

Системы лучистого теплого пола предлагают постепенное, бесшумное и относительно энергоэффективное конвекционное тепло, заполняющее комнату. Ванные комнаты, спальни и даже кухни в прохладном климате с лучистым обогревом позволяют чувствовать себя комфортно и легко босиком - все время.

Теплый пол можно установить под удивительно большое количество напольных покрытий.Однако из-за количества тепла, выделяемого электрическими проводами или гидравлическими трубами этих систем, не все напольные покрытия можно укладывать поверх них.

Лучший пол для лучистого тепла

Керамическая плитка

Керамогранит

Натуральный камень

Ламинат

Винил

Лучшие свойства полов для лучистого отопления

Свойства, которые делают напольное покрытие хорошим или плохим для систем лучистого отопления, как правило, зависят от толщины пола, его теплопроводности, его тенденции к расширению и сжатию, а также от того, подвержено ли оно воздействию воды и тепла.

Более толстые напольные покрытия, такие как твердая древесина и конструкционная древесина, являются плохими мостами холода. Напольные покрытия на минеральной основе, в основном из плитки и камня, являются отличными проводниками тепла. Плитка и камень не расширяются и не сжимаются. Твердая древесина твердых пород легко повреждается под воздействием тепла и влаги.

Фарфор, керамика и натуральный камень являются лучшими напольными покрытиями для лучистого отопления, поскольку они объединяют все четыре фактора. Кроме того, плитка, как правило, холоднее, чем другие типы полов, поэтому потребность в лучистом обогреве под ней больше всего.

Худшее напольное покрытие - ковровое покрытие - не работает почти по всем четырем пунктам.

Фарфор или керамическая плитка

Керамогранит и керамическая плитка идеально подходят для использования с системами водяного отопления. Плитка не только тонкая, но и благодаря своей минеральной природе хорошо проводит тепло. Кроме того, поскольку плитка не содержит органических продуктов, она не будет гнить и разрушаться, если в гидравлической системе будет течь вода.

Плитка быстро нагревается при включении системы. Плитка также сохраняет тепло на короткое время после отключения системы.

Полы из натурального камня

Подобно керамической и керамогранитной плитке, любой вид натурального камня или заполнителя идеально подходит для систем лучистого отопления. Камень не только безопасен для лучистого отопления, но он также сохраняет тепло в течение более длительного периода, чем плитка после отключения системы.

Напольное покрытие из натурального камня немного толще керамической и керамогранитной плитки, поэтому нагревается немного медленнее, чем плитка. Но он сохраняет тепло в течение длительного времени, никогда не расширяется и не сжимается, и он не может разлагаться.

Ламинат

Тонкость ламината является преимуществом при установке лучистого отопления, позволяя теплу проникать и рассеиваться. Тем не менее, необходимо принять меры для защиты пола.

В гидронных системах при выходе влаги ламинат будет безвозвратно поврежден. Температура системы должна быть ниже максимальной точки, рекомендованной производителем ламината. Многие производители ламинатных полов рекомендуют, чтобы температура никогда не превышала 85 градусов по Фаренгейту.

Одно из преимуществ ламината - это ощущение тепла под ногами. Содержание древесины в ламинатной основе в сочетании с пенопластом создает в целом ощущение комфорта. Поэтому лучше всего использовать лучистое отопление под ламинатом только в очень холодных помещениях.

Полы из листового или кафельного винила

Лучистое отопление может быть установлено под упругими полами, такими как листовой винил, виниловая плитка и роскошные виниловые доски. Обратитесь к инструкциям производителя по установке для определения максимальных температур.Как правило, начинайте с 70 градусов по Фаренгейту в течение первых 24 часов использования, увеличиваясь не более чем до 85 градусов по Фаренгейту.

Инженерные деревянные полы

Последний рекомендуется в качестве лучшего кандидата для систем лучистого отопления, чем из массивной древесины твердых пород и паркетной доски. В качестве основы для верхнего слоя шпона из твердых пород дерева используется высококачественная фанера. Фанера этого типа имеет стабильные размеры и не реагирует быстро на скачки или понижения температуры.Однако древесина - плохой проводник тепла. Это означает, что тепло от системы не будет передаваться так быстро и тщательно, как в случае более тонких полов, которые обладают большей теплопроводностью.

Ковровые покрытия

Из-за отличных изоляционных свойств коврового покрытия эффективность систем лучистого отопления будет снижаться, и поэтому может потребоваться установка термостата выше, чем при использовании твердого пола. Но добавление лучистого отопления под ковровое покрытие может быть излишним.Согласно исследованию, проведенному Школой текстильной инженерии Технологического института Джорджии, только ковровое покрытие может достигать показателя R до 2,46 для плюшевой шерсти. В сочетании со склеенной полиуретановой прокладкой (коэффициент R 2,09) ковровое покрытие может быть достаточно теплым, так что тепловое отопление даже не требуется.

Полы из твердых пород дерева

Паркет из инженерной древесины лучше подходит для лучистого отопления, чем под твердой древесиной. Но если вы все же хотите разместить лучистое отопление под твердой древесиной, используйте пол из распиленной древесины вместо гладкого деревянного пола.Нагревательный элемент должен быть встроен в черновой пол системы шпал, под традиционный черновой пол или заделан в бетон. Более узкие половые доски, как правило, работают лучше, чем широкие, потому что множество швов обеспечивает большую гибкость, если пол должен расширяться и сжиматься. Чрезвычайно плотные породы древесины твердых пород 1375 и более баллов по шкале Янки плохо подходят для систем лучистого отопления.

Полы, на которых не должно быть лучистого тепла

  • Резиновые полы плохо реагируют на высокую температуру и могут источать неприятный запах.
  • Лучистое отопление может высохнуть и ослабить клей на приклеенном ковровом покрытии. Фактически, любой тип напольного покрытия, в котором используется клей в качестве системы соединения, является более плохим выбором для систем лучистого отопления, чем пол, в котором используется шов с пазом или складкой и фиксатором.
  • Поскольку бетонный пол однороден, сам по себе бетон - плохой выбор для лучистого отопления. Для излучающих систем требуется многослойный пол, чтобы трубы можно было спрятать под верхним слоем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
