( О ВОДЯНОМ ТЕПЛОМ ПОЛУ БЕЗ СТЯЖКИ ЧИТАЙТЕ ВНИЗУ СТАТЬИ)

Электрический ТП:

Электрические теплые полы на рынке уже далеко не новинка, а скорее один из самых экономных способов отопления комнаты. Большое число электрических греющих полов кладут в стяжку , но что делать, если стяжки не будет, а в качестве напольного покрытия будет ламинат, линолеум или плитка без поднятия уровня пола?

Тонкий нагревательный кабель под плитку в клей — лучшая альтернатива матам. — не требуют стяжки

Специально для сухих покрытий придумали инфракрасную карбоновую полосу. Она идеально подходит под ламинат — так как температура нагрева всего 40-45 С (в зависимости от производителя и теплопотерь), а температура плавления пленки 120-280С! Кроме того, пленка по всей площади имеет 4 защитных слоя от перегрева и механических повреждений, что подтверждается международным стандартом ISO9001. Очень часто возникают вопрос: а хватит ли мощности для прогрева 12 мм ламината? Ответ – однозначно ДА! Надо сказать, что мощность 150-220Вт на метр квадратный это стандарт для теплых полов и этого вполне достаточно, но многие путают и считают, что теплый пол и потребляет 220 Вт и это заблуждение – такое потребление идет, первые 10 минут при первом включении системы.

Потребление с терморегулятором у нее где-то 35 — 45Вт в зависимости от теплопотерь, что делает эту систему одной из самых экономных!

Хочу отметить, что и ширина и спецификация пленки позволяет сделать монтаж практически в любой комнате. Ширина стандартной пленки на рынке Украины 50, 80,100 см и Вы без проблем сможете скомбинировать пленку разной ширины для идеального расположения в комнате, главное одинаковая мощность на м2. Подключать ее можно кабелем любого сечения, но мы рекомендуем использовать кабель с сечениям 1.5 мм из медной мягкой жилой.

Ресурс работы в пленки свыше 50000 часов и внушительная гарантия в 15 лет только подтверждает статус одного из самых надежных способов отопления.

Во сколько обойдется отопление теплым полом в месяц

Тонкий кабель для укладки под плитку без стяжки в сравнении с толстым:

Для греющих полов под плитку без стяжки можно использовать 2 варианта: нагревательный мат или тонкий нагревательный кабель. Оба имею толщину до 4 мм, и способны легко прогревать плитку и плиточный клей, а так же самовыравнивающийся пол. Нагревательные маты имею стандартную ширину 50 см и среднюю мощность 150-160 Вт м2 (бывает больше или меньше в зависимости от целей), тонкий нагревательный кабель, который является аналогом мата, обычно имеет мощность 10-15 вт м\п и укладывается на монтажную ленту шагом 7-10 см, с любой мощностью на м2 которая вам необходима.

Водяное напольное отопление без стяжки делается с помощью основы с пазами, куда закладывается труба

Специальные плиты для укладки водяного теплого пола без стяжки:

Мат с бобышками так же позволяет не использовать или минимизировать стяжку:

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?

Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?

Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?

Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?

Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?

Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом.
Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

как сделать своими руками, теплоизоляторы

В целом ряде домов создать внутрипольную систему отопления классическими методами – просто невозможно. Причина чаше всего заключена в характеристиках строения. Деревянный дом или здание со слабыми перекрытиями не позволяет создавать бетонные напольные покрытия необходимой толщины. Наилучшим выходом станет теплый пол без стяжки. Он может быть как электрическим, так и водяным.

Обогрев без стяжки

Содержание

Немного о достоинствах и недостатках
Как сделать систему электрического типа
Водяные и кабельные электрические полы без стяжки
Теплоизоляция
Основа для укладки трубок или кабеля
Дополнительные конструктивы
Осталось навести лоск

Все классы теплых полов имеют как достоинства, так и недостатки. К первым относятся:

нет необходимости проводить масштабные ремонтные работы;
можно создать эффективную систему отопления в деревянном доме или строении с перекрытиями на балках;
нет жестких требований к существующему основанию – водяной теплый пол без стяжки или электрическую систему можно устроить практически на любой поверхности;
можно провести как угодно тщательные работы по утеплению пола;
гораздо выше ремонтопригодность системы. Для доступа к трубкам или нагревательному элементу достаточно разобрать или удалить часть финишного покрытия пола;
предлагается ряд готовых вариантов, конструктивов, которые позволяют собрать систему отопления за считанные дни.

Стоимость – одна из главных характеристик, которыми обладают водяные теплые полы без стяжки или электрическая система. При этом выше классических схем не только цена создания структуры, но и ежемесячные траты на эксплуатацию. Это обусловлено некоторыми недостатками теплых полов без стяжки:

не окруженные слоем бетона, трубки или электрические нагреватели защищены от повреждений только напольным покрытием. Поэтому рекомендуется использовать в качестве финишного слоя достаточно жесткие материалы;
не имеющие демпфера, теплового аккумулятора в виде слоя бетона, водяные теплые полы без стяжки становятся малоинерционными. Они быстро теряют тепло;
наблюдается выраженная разница температур в отдельных областях пола, если трубки уложены с большим шагом.

Аналогичные проблемы есть у инфракрасных теплых полов. Однако в случае применения электрических нагревателей – среднестатистический пользователь сразу готов и к низкой инерционности системы, и к повышенным счетам за оплату энергоносителя.

Когда производится укладка трубок с малым шагом сетки – сразу растут расходы на основные конструкционные материалы. Кроме этого, водяные теплые полы без стяжки потребуют большего количества теплоносителя для обеспечения достаточной энергетической отдачи. Это сразу предъявляет повышенные требования к нагревательному котлу. Но при всех своих недостатках, системы отопления без стяжки достаточно популярны, так как просты в обустройстве и показывают надежность эксплуатации.

Как сделать систему электрического типа

Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.

Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.

На розничном рынке можно приобрести:

пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.

Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.

Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.

По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.

Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.

Общая характеристика пленочных электрополов без стяжки выглядит так: они укладываются под любое покрытие (линолеум, ламинат, ковролин), подключаются по простой схеме, никакой контрольной аппаратуры (внутрипольных датчиков) не требуется, регулировка производится только подачей разного напряжения. Температура электрического нагревателя в номинале составляет 30-40 градусов, максимум – до 80 градусов Цельсия.

Водяные и кабельные электрические полы без стяжки

Устройство водяных и кабельных отопительных структур без бетонного слоя – во многом сходно. Ответ на вопрос, как сделать теплый пол без стяжки, будет содержать перечисление одинаковых требований к поверхности для настила, описание похожих структур укладки, расходных материалов, систем контроля. Поэтому будет рассматриваться общая технология, без заострения внимания на конкретном типе источника тепла (трубки с водой или электрокабеля).

Схема пола

Для обустройства системы внутрипольного отопления без стяжки понадобится:

прочная и относительно ровная базовая поверхность;
слой утеплителя;
несущая конструкция для размещения трубки или кабеля;
элементы для лучшего рассеивания тепла;
финишное напольное покрытие.

В зависимости от характеристик дома или квартиры, а именно степени их утепления – выбирается шаг укладки. В зависимости от наличия в продаже в регионе производства работ – выбираются определенные комплектующие.

Теплоизоляция

Слой теплоизолятора, обязательный для сухого, без стяжки обустройства теплых полов – обязателен. При этом он может выполнять сразу несколько задач:

работать только как средство понижения паразитных потерь тепла через перекрытие;
увеличивать прочность пола в целом;
служить надежной основой для укладки финишного покрытия.

В последнем случае при обустройстве слоя теплоизолятора делается силовой каркас. В старых домах или сооружениях со слабыми перекрытиями такой способ является оптимальным. Результирующая прочность и жесткость пола возрастает, а масса конструкции – достаточно мала.

Чтобы сделать жесткий слой, выполняющий теплоизолирующую роль – на существующую поверхность пола укладывают лаги из бруса. Шаг размещения – около 60 см для покрытий класса линолеум, ковролин, ламинат и 30 см – если планируется укладка керамической плитки в роли финишного слоя.

В пространство между лагами кладется теплоизолятор. Это может быть недорогой пенопласт, полистирольные плиты, популярная минеральная или базальтовая вата. Для лучших показателей жесткости рекомендуется делать не только параллельные лаги, но и поперечные, формируя сетку.

Уложенный теплоизолятор

Для удобства работы и достижения оптимальных показателей основы под теплый пол без стяжки – при укладке лаг можно сразу нивелировать перепады высот основания. В роли заполнителя (основного теплоизолятора) может использоваться строительная пенополистирольная пена. Такой материал недорог, быстро наносится, нет щелей, срок застывания незначителен.

Сразу стоит отметить: верхний настил (фанеру или другие листовые материалы) на структуру из лаг нашивать не обязательно. Но для удобства дальнейшей работы можно ограничиться настилом из ДВП, недорогого и вполне функционального.

По завершении работы с теплоизолирующим слоем (он может быть просто слоем из минеральной ваты или другого материала, без лаг) вся поверхность накрывается гидроизолятором. Подходит обычная полимерная пленка, она привлекательна по соотношению цены и функциональности.

Основа для укладки трубок или кабеля

При обустройстве сухого пола без стяжки в качестве основы для укладки могут применяться:

специальные подкладки, где сформированы выступающие элементы для горизонтальной прокладки и поворотов;
специальные, изготовленные из ДСП, доски, фанеры или ОСП конструктивы;
обработанная доска, рейки толщиной в 21 или 28 мм.

Технология работы с разными подложками немногим отличается друг от друга. Для укладки сети циркуляции потребуется:

покрыть поверхность подложкой, при этом готовые конструктивы соединяются собой замковыми зонами, из тонкой доски – формируется реечная система для размещения контура отопления;
провести черновую укладку, при необходимости перемещая отдельные зоны подложки;
проверить места стыковок или электрических соединений на соответствие рекомендациям производителя трубки или кабеля.

На данном этапе работ не нужно крепить или любым другим способом фиксировать трассы циркуляции теплоносителя или кабель. Если все прошло успешно и укладка соответствует плану – следует закрепить подложки на основании (обязательно для досок и конструктивов из деревосодержащих материалов).

Готовые панели для укладки трубки теплого пола без стяжки представляет собой планки, расположенные на расстоянии друг от друга, объединенные единым периметром. По функциональности они ничем не отличаются от подготовленных досок, но дороже. Готовые конструктивы позволяют работать быстрее, но могут накладывать определенные ограничения на прокладку трассы отопления.

Основание для укладки труб

Дополнительные конструктивы

Для лучшего рассеивания тепла в теплых полах без стяжки применяются специальные панели. Это профильный элемент из алюминиевого сплава. В нем сделано прямое углубление для трубки. Эти конструктивы располагаются в прямых зонах контура и работают как эффективный рефлектор, распределяя тепло по большей площади.

Применение рассеивающих панелей улучшает работу теплого пола без стяжки. Особенно это заметно, если поверхность покрыта финишным слоем с высокой теплопроводностью, например, керамической плиткой. Работать с рассеивающими панелями стоит осторожно.

Они хорошо себя показывают (не смещаются, не скрипят) на прочной базовой поверхности. При монтаже контуров отопления без стяжки на готовых конструктивах из деревосодержащих материалов или созданной из досок реечной структуре – рассеивающие панели можно зафиксировать саморезами.

Осталось навести лоск

После монтажа структуры отопления без стяжки не потребуется делать много работы. Останется только расположить контрольные температурные датчики и настелить финишное покрытие. Ламинат не потребует дополнительной подготовки. Нужно расстелить подложку и собрать настил. Для плитки – придется поработать с клеевыми строительными смесями. Но и такая работа не отнимет много времени.

Укладка теплой воды под напольную плитку

Варианты монтажа теплого пола
Подготовка основания
Установка коллекторной группы
И гидроизоляционная основа
Крепление контуров отопления
тестирование системы
стяжка
Укладка плитки
стоимость

В основном для использования в частных домах в системах водяного теплого пола. Также часто в качестве напольного покрытия выбирают плитку. Он создает красивый внешний вид, но обладает отличной теплопроводностью. Кафельный пол в таком случае требует тщательного обогрева, с которым легко справляется теплый пол. Средний радиатор отопления не может передать столько тепла на основание, чтобы по нему было удобно ходить. На полу плитка с подогревом и очень хорошо между собой. Существуют различные системы укладки водяного пола.

Варианты монтажа теплого пола

Изначально стоит подумать, как лучше произвести укладку теплого пола, какой вариант выбрать для этого. Мощение может быть выполнено стяжкой пола, загонным способом (без бетонной стяжки), а также деревянными шпалами (Установка осуществляется поверх лаг). Каждый из них имеет свои особенности и тонкости в работе.

Бетонные стяжки Потребуется приобрести определенный набор материалов для работы. Все, что нужно будет сделать в дальнейшем, — выполнить устройство водяной заливки теплого пола под плиточную затирку. При этом все должно соответствовать технологии. При наличии дефектов или пустот в основании, приходится делать всю работу заново. Когда уложил стяжку, нужно время на полное высыхание. Только после этого можно производить укладку плитки на плиточный клей. Чтобы тепло равномерно распределялось по поверхности пола, толщина самого клеевого слоя и плитки должна быть ровной.

В методе стравливания используются полистирольные плиты, имеющие алюминиевую пластину с пазами, в которую и укладывают трубопровод, выбранный монтажным шагом. Затраты в таком случае минимальны, а сам процесс укладки горячей воды под напольную плитку не занимает много времени. Если необходимо будет изготовить кладку покрытия, то в качестве основы лучше всего использовать влагостойкий материал, например гипсоволоконные листы. Полистирол больше подходит для ламината или паркета.

Для деревянных домов востребованы устройства теплого пола на лагах. Также есть еще два подвида — реечные или модульные. Когда монтаж произведен полностью, поверх всей конструкции укладываются листы гипсоволокна, то предоставляется возможность осуществить укладку плитки.

Подготовка основания

Когда в руках есть необходимое количество материала для, особенно компонентов теплого водяного пола, можно приступать к приготовлениям. Поверхность должна быть очищена от посторонних предметов, мусора, пыли и т.д. Каждый этап заливки стяжки под теплый пол и ее, требует строгого соблюдения технологии. Каждый этап должен обеспечивать идеально ровную поверхность.

Процесс наполнения Будет зависеть от выбора. При выборе водяного теплого пола, какой из них лучше, проконсультируйтесь со специалистами в этой области строительства. Кроме того, они смогут рассказать последовательность всех работ еще на подготовительном этапе.

Установка коллекторной группы

Кроме того, необходимо распределить все компоненты водяного теплого пола. Начнем разговор с установки коллектора в коллекторный шкаф. Шкаф можно расположить в любом месте, что будет более удобно для пользователя. Еще его крепят к стене, вертикально так, чтобы он был выше уровня поверхности нагрева. При необходимости можно будет подключить несколько контуров. Чаще всего это делается при наличии большой площади помещения. Все нагревательные трубы подключены к основному источнику, а также произведена установка приборов для регулирования температурного и напорного режимов. Здесь находится циркуляционный насос, обеспечивающий постоянную температуру подачи контура теплого пола.

Систему можно полностью отключить с помощью специально установленных клапанов. К этому самому клапану и присоединен коллектор.

И гидроизоляционное основание

Под теплый водяной пол, на который в дальнейшем будет укладываться плитка, должна быть устроена качественная тепло- и гидроизоляция. Идеально подходит для гидроизоляции листов алюминиевой фольги или полиэтиленовой пленки. Утепление может быть пенопластовым, с одной стороны которого закрепляется пленка из алюминия. кстати, последнего материала будет достаточно для выполнения обеих функций основания под теплый пол. Стоит отметить, лучше греть водяной пол, чем радиаторную батарею. Он смог не только испортить эстетический вид, но и создать комфортную обстановку.

Нельзя забывать здесь и о демпфирующей ленте, которую в готовом изделии можно приобрести в строительном магазине. Его следует закрепить на стене по периметру помещения на уровне будущей заливки бетонной стяжки. Толщину обычно принимают в 5-8 мм, а высоту — до 15 см. Можно не бояться исправлять все больше и больше. Впоследствии все очень легко режется ножом. При самостоятельном изготовлении ремня лучше всего для надежности прикрепить его к стене саморезами. Это все делается по той причине, что отопление 9Бетон марки 0051 имеет свойство расширяться примерно на 0,5 мм на каждый метр поверхности.

Крепление отопительных контуров

Утеплитель Лучше всего купить специальный пол для теплой воды. Это связано с тем, что в нем есть соответствующие пазы, в которых крепится трубопровод. Но очень важно приобрести правильный вариант устройства трубок для вашего теплого пола. На рынке представлен огромный ассортимент. Дополнительно армированный пластик, также есть медь и нержавеющая сталь. Еще больший интерес и популярность имеет материал XLPE, обладающий достаточным набором положительных свойств и эксплуатационных характеристик.

При отсутствии таких канавок устраивается армирующий слой, на который крепятся трубы и вся система. Дополнительный армирующий слой может быть расположен сверху и на трубках. В этом случае значительно повышается надежность всей конструкции.

Возможны и другие варианты крепления трубы, заполненной бетонной стяжкой. Это различные застежки в виде хомутов, защелок. В любом случае необходимо придерживаться технологии монтажа, где указано, что трубы должны располагаться не ближе 10-15 см от стены в помещении. К тому же стандартный шаг выбирается 10-12 см. длина петли не должна превышать 10 см.

Важно соблюдать толщину стяжки над трубами. Нижний слой пола быстро прогревается

Важный этап – выбор конкретной схемы, позволяющей выполнить крепление трубопровода на черновом полу. Это может быть не только чисто «змеиный» или «улитковый», но и комбинированный, при совмещении обоих вариантов в одном помещении. В последнем случае делается все для повышения качества и эффективности всей системы теплого пола. Так как «змейка» не обладает всеми достоинствами обогрева пола наличием только зоны выхода теплоносителя, специалисты рекомендуют устраивать двойную «змейку». Все это необходимо предварительно отобразить на принципиальной схеме, чтобы впоследствии было проще осуществить ее подключение к коллектору. Кроме того, этот вариант позволит правильно и точно оценить количество составляющих теплого пола. Для более точного расчета воспользуйтесь калькулятором водяного теплого пола.

испытание системы

Если система проектируется, перед заливкой бетонной стяжки ее необходимо проверить на исправность и герметичность всех соединений. происходит опрессовка (испытание давлением). Этот этап позволит обнаружить все дефекты монтажа водяного теплого пола, которые впоследствии могут возникнуть после укладки плитки.

Вся система должна быть заполнена водой и находиться под давлением, которое примерно вдвое больше, чем нормальное рабочее давление. Вы можете дополнительно использовать для достижения наилучших результатов воздушный компрессор. Все выполняется минимум сутки. главное, чтобы ничего не проявлялось. Лучше подождать лишний день, но будьте уверены, все работает отлажено. В противном случае, когда она встретится с поверхностью плитки, придется производить ее демонтаж и вывоз стяжки в приемную зону, ремонтировать. Но в одиночку устранить все без лишних затрат будет сложно.

Стяжка

Плитка Главное качественно оформить бетонный пол. Обычно это высота 30-60 мм. Стоит помнить, что напольное покрытие можно укладывать только примерно через 1 месяц после затирки швов. За это время происходит высыхание и схватывание цемента. В отдельных случаях производят мероприятия по ускорению процесса сушки. Для этого в помещении включают обогреватель, но температура не должна быть больше 25-30 градусов. В противном случае происходит неравномерное высыхание и высыхание поверхности. Но лучший вариант в этом случае – естественная сушка, когда за стяжкой происходит дополнительный уход. Лучше подождать лишнюю неделю и не беспокоиться о качестве.

Сократить время работ поверху стяжки пола теплых полов при укладке плитки позволяют самонивелирующиеся смеси. Он будет готов уже через 10 дней после установки. Более точные сроки прописаны производителем на упаковке, и с чем следует ознакомиться перед началом работ.

Укладка плитки

Нет особых условий для осуществления укладки плитки Теплый пол в воде. Там соответствуют любые другие поверхности. Важно правильно включить теплый пол после монтажа и во время эксплуатации следить за температурным режимом.

В качестве связующего используется специальный плиточный клей для теплого пола. Он должен иметь возможность использовать систему теплого пола. Типичные варианты клея не выдерживают постоянных температурных изменений, особенно при неконтролируемых температурах теплоносителя. №

Склеивание производится зубчатым шпателем. Высота зубьев зависит от слоя соединительного элемента и напольной плитки. После того, как клей нанесен на тыльную сторону плитки, ее следует прижать к полу и немного отжать, подержав некоторое время. Не лишним будет на горизонтальной поверхности воспользоваться ватерпасом. В некоторых случаях вам придется прижать одну сторону ближе к низу, чтобы выдавить лишний клей.

Для ровности швов используются специальные крестики между элементами плитки, которые могут быть разной ширины. Их устанавливают после укладки плитки на теплый пол в углах. Позже их удаляют, а по высыхании клея выполняют затирку швов. Клей может сохнуть даже двое суток. Все это также прописано в рекомендациях производителя.

В процессе укладки плитки на основание бетонной стяжки для теплого пола вся система не должна находиться в рабочем состоянии. Все выключается до окончания работы. Включается теплый пол после укладки плитки и полного высыхания клея. Когда произведена затирка, начинается полноценная работа и подогрев пола в помещении.

стоимость

Что касается стоимости не только системы теплого водяного пола, но и плитки, уложенной на поверхность, то тут все будет зависеть от определенных факторов:

Приобретенный монтажный материал, производитель, марка, качество. Но экономить на такой системе никто не рекомендует. Ведь делается не на год и не на два, а на десятилетия вперед. Лучше один раз купить все качественное, чем потом тратить деньги на ремонт.
Стоимость коллекторной группы. Более дорогие версии изделий имеют возможность автоматической регулировки уровня температуры в помещении и давления в контуре.
на устройство бетонной стяжки, полное выравнивание всех поверхностей.
Монтаж теплого пола, который чаще всего осуществляют специализированные бригады.

Средние цены за квадратный метр водяного теплого пола составляют 1500-3000 руб. Сюда уже входит материал и все монтажные работы. Если работы будут проводиться не только в одном помещении, а в доме с большой площадью, то стоимость работ несколько уменьшится. Общая стоимость рассчитывается индивидуально. Выгодный теплый пол получится при самостоятельном выполнении всего процесса от начала до конца. Но для этого необходимо количество опыта и знаний.

Напольная плитка, а также непосредственно теплые полы отлично взаимодействуют. Она подает качественный нагревательный материал, а сама плитка отлично подходит для хождения по ней босиком.

Video:

Tiles & underfloor heating: answers to the most frequently asked questions

Tiles and underfloor heating have one thing in common: оба предлагают владельцам зданий многочисленные преимущества с точки зрения комфорта проживания и, таким образом, образуют идеальную комбинацию. Тем не менее, эта тема неоднократно вызывает неопределенность и вопросы в преддверии мероприятия. Самые важные ответы вы найдете в этой статье.

Какое напольное покрытие лучше всего подходит для напольного отопления?

Плитка или камень, паркет или ламинат, винил или ковер – любой, кто хочет уютного тепла без радиаторов, в принципе может использовать весь спектр. В принципе, на теплый пол можно укладывать любое напольное покрытие.

Разница, однако, заключается в том, насколько быстро тепло от системы напольного отопления передается на пол или какая температура подачи необходима (и возможна) для желаемого регулирования температуры в помещении. Другими словами, разные материалы отличаются по своей теплопроводности. Это, в свою очередь, влияет на энергоэффективность и, следовательно, на затраты на отопление.

Именно поэтому плитка является лучшим выбором для напольного отопления. Благодаря своей плотной поверхности они получают баллы с очень высокой теплопроводностью от 2,3 до 2,8, что примерно в 5 раз выше, чем, например, теплый пол под паркетом или теплый пол под виниловым полом. Кроме того, тепло аккумулируется в плитке, а это значит, что пол не только быстро нагревается, но и долго остается теплым, экономя тем самым дополнительную энергию.

Можно ли использовать любую плитку в сочетании с подогревом пола? №

Практически нет ограничений при использовании плитки на полах с подогревом. Для теплых полов одинаково подходит как натуральный камень, так и керамогранит и керамогранит. Для достижения наиболее эффективного результата нагрева рекомендуется плитка толщиной не более 20 мм. Возможны и более толстые покрытия, но время нагрева может немного увеличиться.

Независимо от системы отопления, при выборе напольной плитки также следует обращать внимание на группу истираемости плитки и класс противоскользящей плитки. Это гарантирует, что пол наилучшим образом соответствует требованиям соответствующей области применения.

Какую температуру поверхности может выдержать плитка для теплого пола?

Большим преимуществом плитки является то, что она без повреждений выдерживает даже высокие температуры. Поэтому, в отличие от многих других напольных покрытий, их можно без проблем нагревать до температуры поверхности 29°C и выше. Не в последнюю очередь это приводит к высокой тепловой мощности до 200 Вт/м2 при одновременно низком потреблении энергии.

Плитка на плитке и подогрев пола – возможно ли это?

В частности, в случае ремонта часто возникает вопрос, можно ли укладывать новую плитку поверх существующей плитки. Ответ на этот вопрос достаточно ясен: да, для теплых полов это не проблема. Комбинация плитка на плитке – теплый пол работает идеально и не влияет на результат обогрева: благодаря чрезвычайно высокой теплопроводности плитки и правильному плиточному клею в качестве дополнительного проводника тепла тепло полов с подогревом передается от слой за слоем без потерь.

Единственное условие : Старый пол должен быть идеально уложен и неповрежден, а в пространственном отношении конструкция более высокого этажа не должна создавать проблем (например, полосы на дверях и т. д.).

На что следует обратить внимание при укладке плитки на теплый пол?

Несмотря на то, что плитка и пол с подогревом прекрасно сочетаются друг с другом, необходимо учитывать ряд моментов до и во время укладки, чтобы с самого начала избежать каких-либо трудностей.

Тип напольного отопления

Существует два основных варианта напольного отопления: они могут работать либо с водой, либо с электричеством для выработки тепла. В принципе, под плитку можно укладывать как водяной, так и электрический теплый пол. Какая система отопления наиболее подходит, зависит скорее от соответствующего применения.

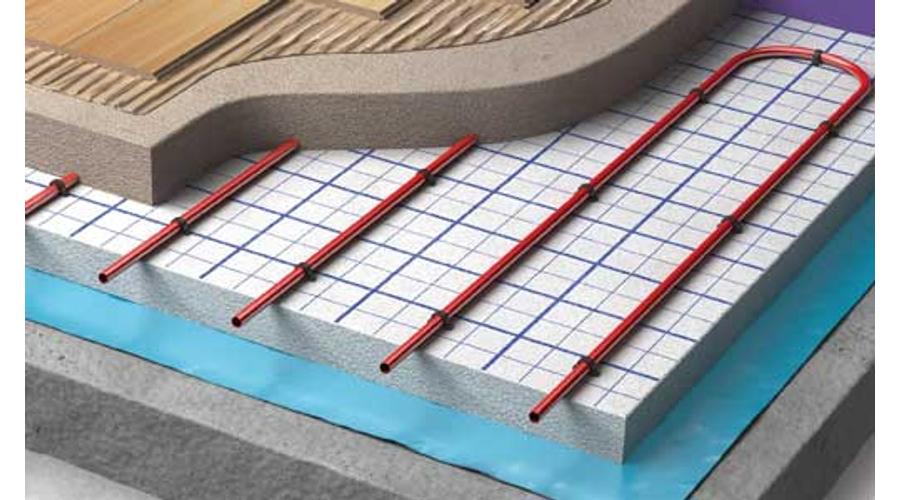

Системы водяного теплого пола работают через пластиковые или медные трубы, которые вводятся в стяжку как влажная или сухая система и по которым циркулирует нагретая вода. Поскольку усилия по установке относительно велики, а также необходима определенная высота установки, системы водяного теплого пола в основном используются в новых зданиях.

В отличие от электрических систем обогрева пола, тонкие нагревательные маты обеспечивают правильную температуру в помещении. Они также могут быть уложены на стяжку в более поздние сроки с относительно небольшими усилиями и требуют меньшей высоты установки. Поэтому они также подходят для реконструкции существующих зданий или могут быть дооснащены в качестве дополнительной системы отопления в помещениях с высокими потерями тепла (например, в зимних садах).

Состояние основания

Оптимальное основание является основным условием долговечного и безупречного кафельного пола. Поэтому плитку следует укладывать не только на максимально гладкое основание, но и особенно на полностью сухое основание. Потому что в противном случае слишком много влаги под плиткой может привести к отслоению плитки или другим повреждениям позже.

В частности, при укладке на вновь смонтированные и уложенные мокрым способом нагревательные стяжки необходимо следить за тем, чтобы они были готовы к укладке. Обычно для полного затвердевания стяжки требуется около 4 недель, однако в это время для ускорения процесса все чаще используются специальные быстрозакрепляющие вещества. Как правило, рекомендуется нагревать стяжку контролируемым и постепенным образом с помощью системы «теплый пол». С одной стороны, можно сократить фазу сушки, а с другой стороны, можно проверить работу и состояние нагрева и стяжки.

Стяжка окончательно готова к укладке плитки, когда остаточная влажность, определенная с помощью подходящего метода измерения (например, методом СМ), упадет ниже определенного предела. Ориентировочно следует принимать во внимание не более 2 % для цементных стяжек и не более 0,3 % для стяжек из сульфата кальция, при этом точные значения должны соблюдаться в инструкциях по укладке изготовителя.

Защита от влаги

В принципе плитку можно укладывать прямо на стяжку. Однако для защиты основания от проникновения влаги из плиточного клея перед укладкой рекомендуется нанести герметизирующий грунт или грунтовку для плитки. В противном случае существует риск того, что стяжка размякнет, и напольное покрытие перестанет прилегать должным образом.

Подходящий клей для плитки и раствор для плитки

Несмотря на то, что пол с подогревом, как правило, нагревает плитку очень равномерно и постоянно, температурные колебания все же случаются. Это приводит к небольшому расширению материала и соответствующим напряжениям на поверхности. Чтобы компенсировать эти смещения и, таким образом, предотвратить появление трещин в плитке, вызванных напряжением, в качестве плиточного клея или растворов для плитки следует использовать высокоэластичные и термостойкие материалы. В некоторых случаях под плитку можно уложить и развязывающий мат.

Во время установки также следует позаботиться о том, чтобы они были нанесены на как можно большую часть поверхности. Это позволяет плитке и клею лучше сцепляться, что особенно важно в случае поверхностного натяжения. Кроме того, теплоотдача дополнительно оптимизирована.
