Водяной пол без бетонной стяжки

: Водяной теплый пол; 02 ноября 2021

Теплый пол без стяжки

Такие системы, как водяной пол без бетонной стяжки, в последнее время становятся все более популярными. Устанавливают конструкции в домах с деревянными перегородками, а также в помещениях с невысокими потолками. Монтировать водяной теплый пол без заливки бетоном экономически выгодно, просто и легко. Система имеет много плюсов, за счет чего становится все более популярной.

Водяной теплый пол без стяжки: преимущества

В отличие от теплых полов, где делается бетонная стяжка, водяной пол без заливки имеет следующие плюсы:

легкость конструкции — на 1 кв. м приходится 30 кг материала;
небольшая толщина системы — не более 6 см, соответственно помещение не потеряет в высоте;
легкость в укладке — работы можно провести самостоятельно;
хорошие звукоизоляционные показатели — установив систему можно существенно снизить шумы;
монтаж можно осуществлять на любое покрытие — бетонный пол, старый деревянный не станут препятствием для проведения работ.

Как любая другая система, водяной теплый пол без бетонной стяжки, также имеет недостатки. Конструкция может деформироваться от повышенной влаги. Чтобы исключить подобное, следует особое внимание уделить гидроизоляции.

Конструкции теплого пола без стяжки

Системы без стяжки предлагают монтаж на основания:

из деревянных плит — бывают модульные, реечные, в магазинах можно приобрести готовые конструкции с углублениями для вставки труб водяного пола;
полистирольные модули — такое основание еще называют пенопластовым. Оно хорошо держит тепло. Выпускаются в виде плит с пазами и матов со специальными углублениями.

В системах используют трубы из таких материалов, как медь, полипропилен, полиэтилен. Наибольшей популярностью пользуются водяные конструкции из полиэтиленовых труб, так как они отличаются хорошими эксплуатационными и техническими показателями, устойчивы к агрессивной среде.

Как проводится монтаж системы

Установка теплого водяного пола без бетонной стяжки сопровождается меньшей пылью и грязью. Монтировать системы можно под ламинат, керамическую плитку или иное напольное покрытие. Причем не нужно дожидаться когда подсохнет бетон. Перед началом работы нужно приобрести напольное покрытие и весь материал системы. Особое внимание уделить трубам.

После этого следует приступить к подготовке поверхности. Основу очищают от мусора, пыли, проверяют ровность поверхности. Допускается отклонение не более 2 мм. Если расхождения больше, то потребуется провести работы по исправлению дефектов. Далее, на черновое покрытие настилают гидроизоляцию в виде пленки.

Полотно пленки размещают внахлест и фиксируют его скотчем. По периметру размещают демпферную ленту, которая способствует расширению конструкции в процессе нагрева. Затем укладывают выбранное основание (дерево или полистирол) и вставляют трубы теплого пола (смотри фото).

Заключение

В заключении осталось напомнить, что водяной теплый пол без стяжки правильно называется полистирольная или деревянные системы теплого пола.

©opolax.ru

Еще статьи

ВОДЯНОЙ ТЕПЛЫЙ ПОЛ, легкие системы водяных теплых полов, легкий теплый пол, теплый пол в деревянном доме, теплые водяные полы без стяжки, водяной теплый пол без стяжки, легкие системы водяных теплых полов, водяной теплый пол полистирольная система, водяной теплый пол комплектация, водяной теплый пол под ключ, полистирольная система водяного теплого пола,

Смотрите также:

Готовое решение для котельной

ГИДРОСТРЕЛКА 170 КВТ

ГИДРОСТРЕЛКА 120 КВТ

КОЛЬЦЕВОЙ КОЛЛЕКТОР 40 — 60 КВТ

КОЛЛЕКТОР С ГИДРОСТРЕЛКОЙ 100 — 300 квт

Расценки на монтаж отопления

ЭНЕРГОСБЕРЕГАЮЩАЯ КОТЕЛЬНАЯ

Тёплые полы

В последнее время все более популярными становятся системы отопления с использованием теплых полов. Так как теплый воздух всегда стремится подняться вверх и замещается более холодным, то теплые полы, благодаря тому, что источник тепла находится прямо под вашими ногами, создают максимально комфортные условия, когда «ноги в тепле, а голова в холоде». Обычно при использовании этого вида отопления температура на уровне пола примерно на 3 градуса выше, чем на уровне головы. Т. к. температура пола не может быть очень высокой (как правило, не более 30 С), то для отопления всего помещения теплых полов обычно недостаточно. Чаще всего напольное отопление используется как дополнительное — для повышения комфорта. Удобна такая схема, когда кроме теплых полов еще устанавливаются и отопительные приборы (радиаторы) с терморегулятором, который отслеживает температуру воздуха в помещении и перекрывает подачу горячей воды в радиатор в случае, если тепла от напольного отопления достаточно.

Стоит иметь в виду, что кроме водяного напольного отопления, когда нагретая вода от отопительного котла движется по трубам, уложенным под полом, напольное отопление еще бывает и кабельное электрическое.

Труба водяного теплого пола

Если при проектировании использовать один диаметр трубы, а при монтаже другой, то меняется вся гидравлика системы. Для каждого диаметра трубы имеется ограничение в максимальной длине контура, обусловленное гидравлическим сопротивлением и тепловой нагрузкой данного контура.

Чем меньше диаметр, тем меньше максимальная длина контура (для одной и тойже отопительной нагрузки).

Чем больше отопительная нагрузка, тем меньше максимальная длина контура (для одного и того же диаметра труб).

В современном строительстве применяются полиэтиленовые, полипропиленовые, металлопластиковые или медные трубы. Наибольшее предпочтение на европейском рынке отдается полиэтиленовым трубам. Т. к. контура закладываются в пол на весь срок жизни здания (объекта), то к качеству труб, из которых исполняются контура, предъявляются соответственно очень высокие требования.

Полиэтиленовые трубы устойчивы не только к водным, но и агрессивным средам.

Поэтому нет никаких проблем при использовании в системах незамерзающих теплоносителей и их растворов.

Контур водяного теплого пола желательно укладывается единой трубой без соединений и стыков.

Каждый контур обслуживает, как правило, отдельное помещение. Однако, если площадь помещения и/или отопительная нагрузка большая, то в помещении может быть и более одного контура. В ходе проектирования инженер-проектировщик принимает решение об оптимальном количестве контуров для данного помещения.

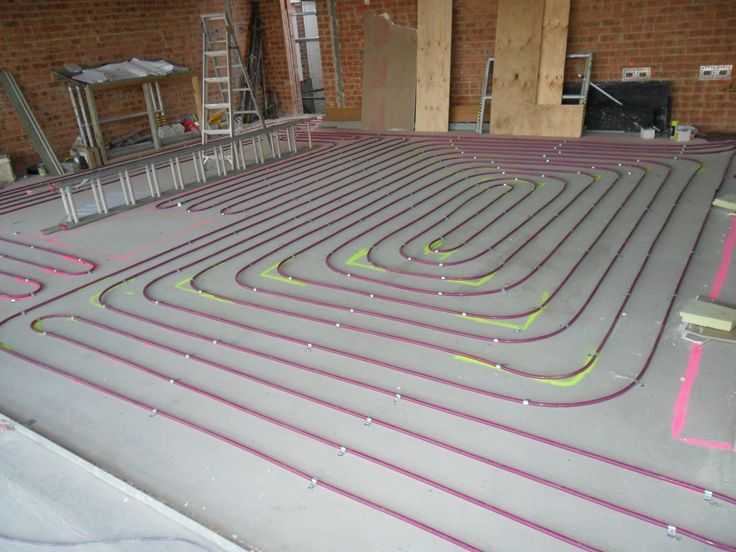

Контура водяного теплого пола могут укладываться различными способами. Можно выделить два основных: «змейка» и «ракушка» («улитка», «спираль»).

При способе укладки «змейкой» из-за особенностей распределения температуры не допускается перепад более 5°С между температурой на входе и на выходе греющего контура. В противном случае возникает, так называемый, «эффект температурно-полосатого пола», т. е. чувствуются зоны более теплые (в начале контура) и более холодные (на выходе из контура). При таком перепаде температур система значительно проигрывает по мощности и комфортности по сравнению с укладкой «спиралью», поэтому, как правило, применяется в помещениях с малыми теплопотерями и на промышленных объектах. Вместе с тем есть и ряд преимуществ способа укладки «змейка», главное из которых — простота проектирования и монтажа.

При укладке «ракушкой» каждая обратная труба лежит между двумя подающими, что способствует более равномерному распределению температуры по основной поверхности греющей панели. Перепад температуры (напор/обратка) может достигать 10°С, а для систем с большой мощностью (в том числе для систем снеготаяния) и до 25°С. Это и является причиной широкого распространения данного типа укладки в России, т. к. позволяет создавать системы с большей отопительной нагрузкой.

Трубы контуров водяного теплого пола укладываются с определенным расстоянием. Это расстояние называется «шаг укладки».

Выбор шага укладки (от 100 до 600 мм) делается в зависимости от тепловой нагрузки, типа помещения и системы, длины контура и т. п., вы всегда можете обратиться за консультациями к нам.

Коллекторные группы с расходомерами

В системе водяного теплого пола применяются специальные (спаренные) коллекторы.

Один коллектор снабжен микрометрическими (подпружиненными) клапанами. Эти клапана служат для ручного открытия-закрытия контуров водяного теплого пола, а также для установки приводов автоматики водяного теплого пола.

На втором коллекторе установлены балансировочные клапана (нередко с индикаторами потока). Они необходимы для гидравлического выравнивания контуров между собой, т. к. практически не возможно сделать все контура одинаковыми по длине и с одинаковой отопительной нагрузкой.

Кроме того, для реализации различных схем подключения, решения задач отопления для различных типов зданий и сооружений, оптимизации распределения и управления теплоносителем и т. д. компания Water Energy использует различные типы оборудования, кроме того облегчающего расчеты, монтаж, наладку и обслуживание.

2» магистральный распределительный коллектор предназначен для параллельного подсоединения нескольких распределительных коллекторов отопления к одному источнику тепла.

2» распределительный коллектор целесообразно использовать при параллельном подсоединении более 3 коллекторов, или если площадь, обслуживаемая одним коллектором напольного отопления, превышает 120 кв. метров.

1» магистральный распределительный коллектор предназначен для параллельного подсоединения от 2 до 4 распределительных коллекторов отопления к одному источнику тепла.

К магистральному распределительному коллектору 1» рекомендуется подключать коллектора, обслуживающие площадь не более 100-120 кв. метров.

Смесительные узлы тёплого пола для монтажа:

в котельной на коллектор с гидрострелкой или в шкаф с коллекторной группой

Основная задача смесительных узлов — понижение температуры теплоносителя путем смешивания теплоносителя, вернувшегося из нагревательного прибора и отдавшего тепло, с теплоносителем высокой температуры, пришедшего от источника тепла. Кроме того, большинство смесительных узлов имеют необходимые элементы (агрегаты, клапана и т. п. ) для реализации контроля и управления температурой в зависимости от поставленных задач.

По своему назначению смесительные узлы, как готовые модули, подразделяются:
— индивидуальные (TMix-M, интегрированные в коллектор). Предназначены для подключения одного потребителя (распределительного коллектора)
— индивидуально-групповые (TMix-L2, TMix-L3). Предназначены для подключения одного потребителя повышенной мощности или группы из 2-3 потребителей небольшой мощности
— магистральные (TMix-XL). Предназначены для подключения нескольких потребителей (групп потребителей)
— теплообменные (TMix-E). Предназначены для подключения потребителя небольшой мощности по независимой, закрытой схеме с пластинчатым теплообменником

Автоматика

В зависимости от выполняемых задач, места установки, способа контроля и управления возможно групповое, индивидуальное (зональное) и комплексное регулирование систем ВТП.
Групповое регулирование — это управление объемом и/или температурой теплоносителя, т. е. «главными качественными» характеристиками отопительного процесса и может осуществляться:
— непосредственно на источнике тепла. Применяется, как правило, при использовании низкотемпературных источников, имеющих встроенные элементы контроля и управления;
— на групповых смесительных узлах. Для управления параметрами теплоносителя для групп потребителей (нескольких зон, коллекторов) с применением оборудования в зависимости от технических решений;
— на индивидуальных смесительных узлах. Применяется для управления параметрами теплоносителя на смесительных узлах, присоединенных к конкретному коллектору водяного теплого пола;
— по принципу «констант», т. е. с постоянным поддержанием заданной температуры. Реализуется, как правило, с помощью термостатической головки с накладным датчиком, установленной на двух— (трех) ходовой клапан смесительного узла;
— по принципу «климат», т. е. поддержание температуры теплоносителя (подающего, обратного) в зависимости от выбранной программы. Реализуется с помощью контроллеров управления теплоснабжением.

Индивидуальное (зональное) регулирование:

— индивидуальная покомнатная (по отдельным помещениям). Для автоматического поддержания заданной температуры воздуха в помещении. Т. о. температура в помещении является задаваемой и контролируемой величиной, а температура пола — зависимой (управляемой) величиной.
— индивидуальная (зональная) с датчиком в пол. Для автоматического поддержания заданной температуры пола. Т. е. температура пола — задаваемая и контролируемая величина, а температура в помещении зависимая величина. Применяется на объектах, где более важна не температура в помещении, а постоянная температура пола (сауны, бассейны, аквапарки и т. п. )

На термостате задается температура. При достижении заданной температуры термостат выдает сигнал на исполнительный механизм (сервомотор), который закрывает соответствующий контур водяного теплого пола. Если температура ниже установленной, то сервомотор открывает контур по соответствующему сигналу термостата.

Комплексное регулирование — это сочетание групповой и индивидуальной автоматики в зависимости от технических схем, комбинации применяемого оборудования и поставленных задач.

Некоторые потребители, пренебрегая автоматикой (упрощая систему), осуществляют регулировку, закрывая и открывая контура вручную, со временем «разбалансируют» систему и вынуждены снова обращаться к наладчикам. И еще один важный аспект: как правило, автоматика одного производителя не стыкуется с коллекторами другого производителя!

В большинстве случаев:
— «групповое» регулирование не способно полностью заменить собой «индивидуальное» регулирование
— термостаты индивидуального (покомнатного) регулирования способны самостоятельно решить задачи контроля и управления температурой, поэтому обязательно устанавливаются, контроллеры же с компенсацией температуры наружного воздуха являются дополнительной опцией.

Теплый пол без стяжки при полистирольной системе

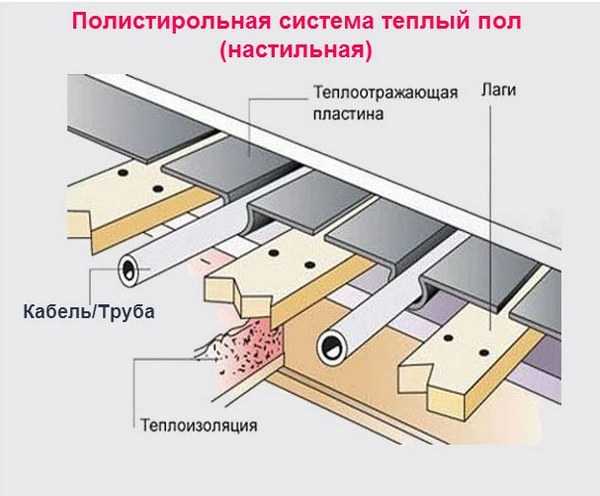

Полистирольная система водяного теплого пола

Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола.

Основу системы составляют полистирольные пластины с пазами (прямые и поворотные), в которые вкладываются стальные оцинкованные теплораспределительные пластины.

Когда применяется полистирольная система водяной теплый пол?

Ограничена высота помещений. Решение об устройстве системы водяной теплый пол принято на этапе, когда устройство бетонной системы невозможно из-за высоты помещения (готовые архитектурные чертежи; объект уже построен без учета запаса высот; используется типовой проект, в котором не предусмотрена система отопления водяной теплый пол; применены другие отделочные материалы, инженерные устройства и коммуникации, сократившие полезную высоту помещений и т. п. ).

Ограничена нагрузка на перекрытия. Решение об устройстве системы водяной теплый пол принято на этапе или для объекта, когда межэтажные перекрытия не могут выдержать вес бетонной системы отопления водяной теплый пол (при толщине стяжки 50 мм вес бетонной системы отопления водяной теплый пол составляет 250-300 кг/м2).

Устройство бетонной стяжки для бетонной системы отопления водяной теплый пол организационно не возможно (например: квартира на высоком этаже в многоэтажном доме; объект достаточно удален для возможности доставки готового бетона; на объекте не имеется возможности приготовления раствора для бетонной стяжки и т. п. )

При реконструкции старой системы отопления. В этом случае могут «встречаются» два, а иногда и все три, «фактора ограничения» применения бетонной системы водяной теплый пол: «ограничена высота», «ограничена весовая нагрузка», «организационные ограничения».

Полистирольная система универсальна в применении и может монтироваться как на бетонное основание, так и на черновой (дощатый) пол, уложенный на деревянные лаги. Необходимо учитывать только особенности монтажа таких систем.

Варианты систем монтажа водяного теплого пола

Настильная полистирольная система производится только для шага 150 и 300 мм.

Для европейского рынка производятся готовые элементы с толщиной полистирола 30/50/70 мм, применяемых в зависимости от требуемой толщины слоя теплоизоляции. На Российском рынке используется, как базовая, система толщиной 30 мм, при необходимости большей толщины слоя теплоизоляции перед укладкой полистирольной системы монтируется дополнительный слой из пенополистирола. Суммарная толщина теплоизоляционного слоя (дополнительный полистирол + полистирол настильной системы) должна соответствовать расчетному термическому сопротивлению, рассчитываемому в ходе проектирования для данного объекта.

В качестве проводника и распределителя тепла используются алюминиевые пластины толщиной 0.4-0.5 мм со специальным профилем для плотного прилегания к трубе теплого водяного пола.

Паркет или ламинат возможно укладывать непосредственно на полистирольную систему.

Для укладки керамических, ковровых или пластиковых напольных покрытий предварительно на полистирольную систему монтируется сборная стяжка из гипсо-волокнистых, цементно-стружечных плит или листов ДСП (влагостойкой фанеры).

В помещениях с влажным режимом система заливается слоем самовыравнивающейся массы для обеспечения уклонов к трапу.

Важные особенности применения полистирольной системы отопления водяной теплый пол Water Energy

К исходной поверхности, на которую укладывается полистирольная система, предъявляются очень жесткие требования. Т. к. все элементы имеют четкие геометрические размеры, то система повторяет все шероховатости и неровности основы, на которую она монтируется. Не допускаются перепады высот более 2мм/м, подвижность основания более 2мм при расчетной нагрузке, наличие строительного мусора в помещении. Исходная поверхность должна быть тщательно выровнена и убрана перед началом монтажа.

Раскладка элементов водяного теплого пола производится четко по чертежам. Данный тип системы не допускает подхода «на выпуклый глаз», т. к. состоит из элементов определенных геометрических размеров, которые должным образом размещены по поверхности инженером-проектировщиком в ходе выполнения проекта. Процесс укладки полистирольной системы аналогичен процедуре изготовления большой мозаичной картины: один упущенный элемент – и все мозаичное панно необходимо переделывать.

Полистирольная система не должна длительное время оставаться «открытой» (на поверхности видны трубы, пластины, полистирол и т. п. ). Либо сразу должна быть смонтирована сборная стяжка (ГВЛ, ЦСП и т. п. ), предусмотренная проектом, либо (если укладывается паркет или ламинат непосредственно на алюминиевые пластины) система временно должна быть накрыта листовыми материалами (фанера, ГВЛ, ДСП, ЦСП и т. д. ). Дело в том, что полистирол, являющийся основой системы, хорошо выдерживает распределенные нагрузки, но легко проминается при точечных нагрузках (каблуки обуви, поставленные на ребро массивные предметы, упавший инструмент и т. п. ).

Особая внимательность и мастерство монтажа требуется в месте сбора всех контуров водяного теплого пола у коллектора: необходимо равномерно распределить между трубами полистирол так, чтобы было достаточно опоры для покрытия, которое затем укладывается сверху.

Теплый пол деревянный

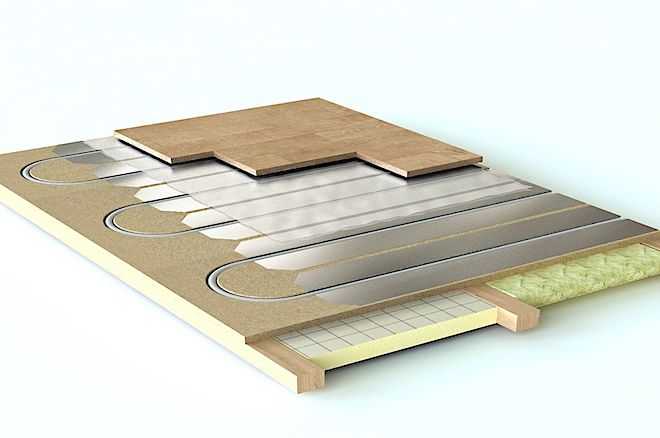

Деревянная система водяного теплого пола

Существует два типа деревянной настильной системы:

деревянная система модульного типа
деревянная система реечного типа

Общим для обоих типов является то, что они применяются, в основном, при строительстве деревянных (щитовых) домов, т.

е. системы укладываются непосредственно на деревянные лаги или на черновой пол, опирающийся на деревянные лаги. Главное различие между двумя типами деревянной системы: в модульном типе используются готовые элементы (модули) из ДСП 22 мм с уже фрезерованными каналами для пластин и труб теплого водяного пола, а в реечном типе теплопроводные пластины и трубы контуров теплого пола укладываются между полосами ДСП или досками.

В результате сборки получается сборная несущая конструкция (черновой пол), на которую укладывается чистовое покрытие. Паркет (ламинат, паркетная доска и т. п. ) толщиной как минимум 9 мм может укладываться непосредственно на стальные оцинкованные пластины через прокладку из картона или вспененного полиэтилена (для предотвращения хлопков при ходьбе).

При использовании линолеума, керамической плитки или плитки ПВХ сначала на алюминиевые пластины укладывается плита ГВЛ (ЦСП). Этот слой необходим, во-первых, для равномерного распределения температуры от пластин к чистовому покрытию, во-вторых, для равномерного распределения весовой нагрузки, передаваемой от чистового покрытия к конструкции пола (лаги, балки перекрытия и т.

п. )
Деревянная система модульного типа

Модули системы производятся из ДСП толщиной 22мм.

Система монтируется непосредственно на (6) лаги (балки перекрытия) с максимальным шагом между лагами 600мм (300мм при использовании керамической плитки). Теплоизоляционный слой (минеральная или базальтовая вата, полистирол и т. п. ) укладывается между лагами.

Монтаж системы аналогичен процедуре укладки обычного пола из листовых материалов. Все элементы системы имеют специальный замок для соединения друг с другом.
Деревянная система реечного типа

В данной системе, в отличие от деревянной системы модульного типа, используются не готовые элементы (модули) с пазами, а пазы формируются путем укладки полос (досок) толщиной не менее 28мм с расстоянием (разбежкой) 20мм между ними. Система монтируется непосредственно на лаги (балки перекрытия) с максимальным шагом между лагами 600мм (300мм при использовании керамической плитки). Теплоизоляционный слой (минеральная или базальтовая вата, полистирол и т. п. ) укладывается между лагами.

Применяются теплораспределительные стальные оцинкованные пластины для шага укладки 125мм. В зонах наибольших теплопотерь (внешние стены, большое остекление и т. п. ) применяется, как правило, шаг 150мм.

Для каждого объекта делается проект с расчетом нагрузки на систему водяного отопления, с указанием выбора шага укладки контуров водяного теплого пола, количества контуров, размещения распределительных коллекторов и автоматики, с таблицей балансировки и настройки контуров и системы в целом.

как правильно установить своими руками на даче и в деревянном доме с полами, лучшие схемы разводки для грамотной стяжки пола

Большой популярностью среди домовладельцев пользуются системы напольного теплого пола. Лучшим решением для создания тепла в частном доме может стать установка водяного пола. Однако сделать правильный выбор и установить его в помещении – сложная задача, так как этот процесс имеет свои нюансы и требует определенных знаний.

Особенности: плюсы и минусы

Водяной теплый пол представляет собой конструкцию отопительного контура, состоящую из труб. Они подключаются к основной системе отопления.

Несомненными преимуществами такого устройства являются:

Рациональность использования энергии, что позволяет избежать значительной траты материальных ресурсов. При установке такой системы денежные затраты на электроэнергию сокращаются почти вдвое.

Создание уюта и комфорта в доме.
Равномерное распределение тепла по помещению.

Достаточно высокий уровень безопасности за счет того, что теплоноситель расположен под полом, поэтому нет риска получить ожог или травму.
Бесспорная совместимость с отделочными материалами. Например, устройство легко подходит для таких покрытий, как плитка, линолеум или ламинат. Если используются материалы с химическими добавками, это должно быть указано на упаковке. Следует проверить, разрешает ли производитель устанавливать такие изделия в жилых помещениях.
Изменчивость соединения. Так, вы можете подключиться напрямую к основной системе отопления, а можете создать отдельную конструкцию теплоснабжения.

Однако система водяного теплого пола имеет некоторые недостатки:

Для получения низкой температуры нагрева необходим смеситель, работающий совместно с водяным насосом.
Часто приводит к снижению давления в системе центрального отопления.
Установка занимает много времени из-за необходимости создания многоуровневой установки.
В случае протечки необходимо вскрывать все покрытие, что приводит к его возможному повреждению.
Теплый водяной пол не справляется с обогревом всего помещения, поэтому должен быть котел для обогрева всего помещения.

В общем, эта конструкция имеет больше плюсов и обязательно станет спасением в зимнее время года. Не рекомендуется выключать систему зимой.

Схемы электромонтажа

По качеству материала различают следующие виды укладки теплого водяного пола в загородном доме на даче:

Бетон . Здесь используется стяжка с монтажом гидроизоляции и теплоизоляции, фиксация труб армирующей сеткой. В качестве крепления используется плитка, камень или паркет.
Полистирол . Это простой вариант монтажа с помощью специальных пластин из полистирола, которые после прессования приобретают выпуклую форму. Внутри размещаются трубы.
Деревянные полы.

Для последнего схема подключения достаточно проста. Для устройства такого способа отопления в частных деревянных домах существует несколько способов укладки водяной конструкции на деревянную поверхность. Пластиковые трубы устанавливаются под полом. Дают горячую воду.

Максимальная температура нагрева таких поверхностей не более 30 градусов, иначе начнется высыхание деревянного покрытия.

Циркуляция горячей воды происходит постоянно. Важно помнить, что система отопления в помещении не связана с теплым полом. Процесс отопления осуществляется котлами любого типа. Лучшим вариантом будет, если котел будет состоять из двух отопительных контуров. То есть один из них предназначен для создания тепла в самом помещении, а другой для системы теплого пола.

Такая конструкция позволит сэкономить, так как воздух начинает подниматься снизу вверх, а конвекторы создают тепло во время прихода холода из окон. Система водяного теплого пола на базе газового котла:

Труба забора природного газа.
Труба для водоснабжения.
Линия подачи системы отопления в двух направлениях.
Коллектор.
Два направления для водяного теплого пола.

Технология обустройства

Монтаж системы отопления возможен только после необходимой подготовки фундамента. Это делается для создания идеального перекрытия путем его восстановления или замены. Этот этап включает в себя важные моменты:

Удаление старого покрытия и демонтаж чернового основания.
Удаление всех видов изоляции.
Очистка поверхности от загрязнений.
Осмотр конструкций на устойчивость путем осмотра. При обнаружении изношенных частей балок их следует вырезать и заменить на деталь того же размера.
Применение веществ для защиты от грибка и плесени.

Важно обратить внимание на ровность основания, наличие выступов. Не допускайте слишком больших капель. Если дефекты поверхности больше 2 см, то необходимо произвести выравнивание, отсыпав мелкий щебень. Этот способ подходит для укладки теплого водяного пола под паркет.

Монтаж легкого водяного пола может производиться как со стяжкой, так и с помощью сухого пола под плитку или дерево. Важно знать, что монтаж полов лучше начинать в помещении, где находится котел . Одна секция для установки не должна иметь площадь более 40 м. Трубы для монтажа имеют свойство деформироваться, поэтому придать нагревательным элементам любую форму не составит труда. Специалисты считают, что самый эффективный способ укладки спиральный.

Можно использовать как пластиковые, так и металлопластиковые трубы. Часто специалисты используют полипропиленовые устройства, отличающиеся устойчивостью, герметичностью.

Важно, чтобы эти конструкции подходили для установки в системах отопления. В противном случае использование неподходящих устройств может привести к неэффективной схеме отопления. Важно изучить маркировку на трубе.

Что касается котла, то выбор есть. Вы можете купить не только газовую, но и электрическую или работающую на твердом топливе. Все зависит от расположения дома. Необходимость коллекторной системы объясняется тем, что она важна для обеспечения работы всего водяного пола и поддержания нужной температуры.

Не все котлы имеют встроенный циркуляционный насос. В таких случаях его необходимо приобретать отдельно. , так как без него циркуляция воды невозможна. Лучше выбрать насос с тремя скоростями. Остальные детали для обустройства системы водяного теплого пола приобретаются исходя из индивидуальных особенностей каждого устройства.

Как сделать отопление своими руками?

Если вам предстоит работа по установке конструкции самостоятельно, то важно соблюдать следующие этапы.

Подготовка поверхности путем ее выравнивания

Это можно сделать с помощью бетонной стяжки или специальных составов, которые продаются в строительных магазинах. Далее рекомендуется обработать основание грунтовкой. Не забывайте об утеплителе, который необходимо укладывать на подготовленную поверхность.

Укладка утеплителя

Процесс не сложный, достаточно просто зафиксировать стыки монтажной лентой. Из материалов для утепления есть такие как пенопласт пенопластовый утеплитель. Оптимальная толщина 5 см. В отдельных случаях при укладке на грунт или с повышенной защитой от холода допускается толщина до 10 см.

Для сохранения тепла рекомендуется сверху надеть теплоотражатель из металлической пленки. . Это может быть пенофол, пенопластовый элемент или алюминиевая фольга.

Укладка труб

На основе выложенной армирующей сетки, обеспечивающей полное сцепление. Сами трубы могут быть установлены в форме змейки или спирали. Все зависит от личных пожеланий владельца помещения, но мастера считают спиральную схему монтажа предпочтительнее. При первом варианте укладки возможен неравномерный прогрев пола. Для расчета ширины установки учитывается множество значений. К ним относятся толщина стенки, диаметр трубы и другие факторы. Оптимальная длина трубы 100 м, так как вода остывает, удаляясь от начала циркуляции.

Отопительные материалы могут быть самыми обычными водопроводными трубами, но их срок службы будет намного меньше специальных устройств. Есть тонкости герметизации труб, которые заключаются в том, что соединение между ними должно осуществляться с помощью переходников. В случае установки металлопластиковых труб металлическая поверхность должна быть удалена в пределах 3 см от начала трубы.

Труба крепится к изоляции крепежными элементами. Они необходимы для облегчения монтажа пола и гарантии правильного размещения трубы. Крепления могут быть пластиковыми или металлическими деталями.

Важно знать, что для теплого пола нужно использовать только один отрезок трубы. При этом максимальная длина каждого контура должна достигать 100 м. В противном случае будет необходимо использовать слишком высокое давление для оптимальной скорости теплопередачи.

Подготовка и подключение коллектора

Установка данного устройства осуществляется согласно инструкции, указанной на упаковке. В каждом случае процесс установки будет отличаться из-за того, что сейчас в продаже много разных моделей. Правильное расположение коллекторной коробки должно обеспечивать одинаковое давление воды во всех контурах.

Установка котла

Часто при подключении котла к системе теплого пола возникает проблема, что температура воды в несколько раз превышает требуемую для работы водяного пола. Поэтому важно следить за тем, чтобы в трубы поступала вода с более низкой температурой. Это возможно за счет разбавления уже охлажденной водой, которая течет в обратном направлении.

Отопительная конструкция должна пройти процесс сборки, состоящий из следующей схемы:

Установка регулирующего клапана.
Крепление циркуляционного насоса.
Установка коллектора.
Обеспечение поступления низкотемпературной воды.
Подсоедините трубу к котлу.

При использовании стяжки процесс происходит под давлением. Смеси для стяжки могут быть цементно-песчаными, бетонными или сухими.

При использовании цемента и песка лучше всего приобретать готовые продукты, в состав которых входят специальные 9пластификатор 0010. Этот элемент позволяет пластифицировать раствор. , а также повышает уровень нагрева за счет теплопроводности. Для бетонного состава рекомендуется приобретать цемент специальной марки М-300.

Сухие материалы включают песок, различные добавки для расширения тепла и уменьшения пузырьков воздуха. На последнем этапе работ необходимо принять меры, чтобы вовремя не допустить появления трещин. Здесь есть два варианта:

Когда помещение разделено на две половины, каждая из них заливается отдельно с помощью специальной ленты. Далее все имеющиеся щели удаляются шпаклевкой.

После высыхания стяжки периметр помещения разрезается на сектора с помощью болгарки, а швы заделываются силиконом. Затем их необходимо оштукатурить.

При сооружении деревянного пола весь процесс намного проще, так как не требует устройства стяжки. Достаточно накрыть досками специальный короб, куда укладываются трубы отопления. Важной особенностью является правильное размещение труб. . Вся конструкция расположена на уровне ниже котла. Это будет способствовать свободному нагреву и циклированию пластиковых ТЭНов.

Стоит более подробно остановиться на рассмотрении вопроса об укладке водяного теплого пола без стяжки. Преимуществ здесь много, одним из которых является небольшой вес конструкции, а также отсутствие необходимости ждать высыхания цемента. Это система отопления, которая экономит деньги. . Монтаж такой конструкции требует использования основания, куда будут укладываться контуры труб. Он может быть деревянным или пенопластовым.

Также должны быть полоски из металла, равномерно распределяющие тепло. Обустраивать теплый пол можно как под плитку, так и под ламинат, но во всех случаях нужно позаботиться о хорошей теплоотдаче.

Сегодня используется система монтажа с использованием гипсовых листов. Они укладываются в качестве основы, заполняют зазоры между контурами труб, служат верхним слоем под выбранное покрытие. Данная конструкция легко разбирается, при необходимости ремонтируется . Кроме того, листы из гипса отлично сохраняют тепло.

Еще одним возможным вариантом создания водяного пола без стяжки является использование листов алюминия, которые уже имеют участки для укладки контура труб. Но мастера говорят, что гипсоволокнистые элементы намного лучше по качеству. Преимущества таких материалов:

Доступная цена.
Простая схема обработки.
Безопасность.

Не стоит отказываться от возможности установить теплые водяные полы своими руками, так как эта система значительно облегчит жизнь за счет создания комфортных условий проживания и экономии средств на покупку энергии.

Грамотно установить тепло в доме можно без дорогостоящих услуг специалистов. Достаточно знать необходимые тонкости этого процесса и правильно подобрать оборудование для отопления.

Отзывы

В целом отзывы об использовании теплого водяного пола в доме у людей положительные. При выборе труб для монтажа системы потребители рекомендуют использовать полупропиленовые варианты, так как они более долговечны.

Итак, многие отмечают удобство водяного пола в домах, где живут дети. Большую часть времени ребенок проводит на полу, работая с игрушками. Вам не придется опасаться за здоровье непоседы, ведь тепло всегда равномерно распределяется по покрытию.

Примеры интересных решений

Вариант укладки водяного теплого пола змейкой уместен в помещении с разделенными функциональными зонами. Предполагается, что будет использование различных температурных режимов.
Спиральный тип размещения труб предполагает равномерный обогрев всего помещения. Для такой установки расходуется меньше трубы.

Использование комбинации змейки и спирали в установке подходит для помещений с наружными стенами. Для более быстрого нагрева контуры располагаются петлями или под углом 90 градусов.
Устройство облегченного теплого водяного пола позволяет использовать его сразу после укладки.

Правильный монтаж теплоизоляционного слоя гарантирует сохранение тепловых характеристик при длительной эксплуатации. При выборе металлической подложки необходимо распределить ее по всей поверхности, которая будет подвергаться нагреву. Это необходимо для сохранения целостности конструкции, обеспечения прочности и надежности покрытия.

Из этого видео вы узнаете пять основных правил устройства теплого водяного пола.

Материалы покрытия и комплекты, подходящие для систем напольного отопления

Керамическая плитка, мрамор и другие материалы из природного камня идеально подходят в качестве покрытия для систем теплого пола. Тем не менее, некоторые виды паркета, ламината или даже ковровых покрытий также можно рассматривать для такого использования. Кроме того, правильная сборка пола играет важную роль в оптимальном отводе тепла. Узнайте больше, чтобы узнать, как с помощью Schlüter вы можете создать уютное тепло внутри пола.

Керамическая плитка, паркет, ламинат или ковровое покрытие — какие типы покрытий лучше всего подходят для системы подогрева пола?

Керамическая плитка или плитка из натурального камня являются лучшим выбором для систем поверхностного отопления благодаря их превосходной теплопроводности. Они быстро и равномерно нагреваются и имеют наименьшее термическое сопротивление. Соответственно, плитка быстро передает тепло комнатному воздуху. Они также предлагают отличный объем хранения тепла, чтобы поддерживать постоянную температуру в вашем помещении. Поскольку плитка превосходно передает тепло, ее нужно нагреть всего на несколько градусов выше фактической комнатной температуры. Как только температура в помещении и на полу становятся одинаковыми, теплопередача прекращается. Это также называют эффектом саморегуляции. 9№ 0003

Несмотря на то, что покрытия из плитки или натурального камня идеально подходят для эффективного использования системы обогрева пола, вы, конечно же, можете установить наши системы с другими покрытиями, такими как ковры или ламинат. Это означает, что они (практически) не ограничивают дизайн вашего пола. Выбирая напольное покрытие, имейте в виду, что покрытия различаются по своей способности передавать тепло, исходящее от системы отопления.

Многие производители напольных покрытий предлагают варианты продукции, оптимизированные для использования с системами поверхностного отопления. Обязательно ищите соответствующие этикетки. Кроме плитки и натурального камня можно выбрать следующие варианты пола:

Текстильные покрытия / ковровые покрытия
ПВХ/винил
Линолеум
Ламинат
Паркет

Узнайте больше о BEKOTEC-THERM

Покрытие и пол в сборе

В обычных системах напольного отопления часто возникают коробление и трещины в стяжке или напольном покрытии, главным образом потому, что стяжка и напольное покрытие имеют разные характеристики теплового расширения в ответ на изменения температуры.

Относительно большой объем стяжки обычных систем имеет недостаток, заключающийся в том, что необходимо подавать и хранить большое количество тепловой энергии. Поэтому традиционные системы обогрева пола медленно реагируют на изменения температуры.

Интегрированная система Schlüter-BEKOTEC-THERM с особенно малой монтажной высотой решает все эти проблемы. Он защищен международным патентом на процесс. Система основана на тонкой стяжке, которая наносится поверх шипованных панелей BEKOTEC и снижает усадочные напряжения поверхности стяжки в шипованном узоре. При использовании разделительных матов Schlüter®-DITRA, Schlüter-DITRA-DRAIN 4 или Schlüter-DITRA-HEAT-E можно укладывать плитку или панели из натурального камня, как только стяжка будет готова выдерживать нагрузку. Наши нагревательные компоненты THERM полностью соответствуют BEKOTEC и включают в себя все, от распределителей отопительных контуров до электронных термостатов. Относительно небольшой объем стяжки и близость труб отопления к поверхности создают высокочувствительную систему теплого пола.

Шипованная структура в тонкослойной стяжке делит панель на более мелкие «модули» в виде шипов в процессе отверждения, что снижает усадочное напряжение в стяжке.

В отличие от обычной укладки на стяжку, сборка шипованных панелей не дает стяжке возможности создавать натяжение. Как следствие, выпуклые края, известные как «изгибы», или трещины на верхней поверхности не могут развиваться.

Сравните представленные ниже варианты напольных покрытий – напольные покрытия с BEKOTEC окупаются даже без отопления!

Сравнение напольных покрытий

1. Строительный проект
2. Отопление
3. Продукты

Ваш выбор:

На водной основе или на электричестве? Выбор за вами!

Узнайте больше о наших системах:

10 веские аргументы в пользу облицовки жилых помещений плиткой

1.
Тепло!
Теплоизоляция и система подогрева пола создают приятную атмосферу в помещении.
2.Эксклюзив!
№
Благодаря индивидуальным схемам укладки существует бесчисленное множество вариантов оформления плиточных покрытий.
3. Тихо!
Плитка и звукоизоляция блокируют шум.
4. Прочный!
Вечная красота: плитка практически не изнашивается.
5.Санитария!
Пылевые клещи или загрязнители не имеют шансов на керамической плитке.
6. Долговечность!
Правильно уложенные плиточные покрытия могут служить веками.
