Схемы подключения водяного и электрического теплого пола: правила монтажа

О причинах, по которым все большее количество людей отказывается от стандартной схемы отопления и предпочитает теплый пол можно говорить достаточно долго. Это и более комфортное распределение тепла: у пола теплее, а на уровне дыхательных путей прохладнее. И отсутствие конвективных потоков, насыщающих воздух пылью. Кроме того, радиатор, даже самого нового поколения, портит внешний вид комнаты. Достаточно редко дизайнерам удается создать интерьер, в который идеально вписывается батарея. На сегодняшний день существует два вида теплого пола: водяной и электрический. Какой из них вы бы не выбрали, очень важно правильно составить схему подключения теплого пола — она есть гарантия равномерного прогрева помещения до нужной температуры.

Варианты раскладки труб водяного пола

Водяным теплым полом называется система труб, спрятанная под напольным покрытием. По трубам циркулирует жидкий теплоноситель, который и нагревает помещение. Основным преимуществом такого теплого пола перед электрическим собратом является, безусловно, экономичность.

С этой системой вы можете использовать котел на природном газе, что наиболее экономично, котел на твердом топливе, что весьма удобно в населенных пунктах, не подключенных к газопроводу, и даже тепловой насос – устройство позволяющее извлекать тепло из окружающей среды. Более того, использование тепловых насосов с классическими системами отопления весьма проблематично.

При выборе схемы укладки труб важно обеспечить равномерный прогрев всей поверхности. А для этого нужно учитывать, что по мере продвижения по трубам теплоноситель постепенно остывает.

Наиболее распространенными являются следующие способы укладки.

Схема #1 — «Улитка»

Использование этого способа подразумевает укладку труб спиралью в два ряда. От входа в помещение труба по спирали идет к центру комнаты, а затем так же возвращается обратно. При этом витки обратного трубопровода располагаются между витками прямого.

В результате мы получаем чередование горячих и остывших труб, где самый горячий участок соседствует с самым холодным. Такое чередование и позволяет осуществить равномерный нагрев комнаты.

Этот способ укладки может быть применен в помещениях большой площади

Схема #2 — «Змейка»

Как видно на фото, при использовании этого способа укладки труб теплоноситель движется по спирали. При этом, чем дальше участок пола находится от входа трубы, тем он холоднее. Использовать эту схему укладки можно только в небольших помещениях (ванная, туалет, небольшой коридор).

Укладку труб «змейкой» необходимо начинать от стены, выходящей на улицу. Это поможет немного компенсировать перепад температур

Схема #3 — «Меандр» или «двойная змейка»

Этот способ является своеобразной помесью первого и второго. Здесь труба укладывается змейкой с большим расстоянием между витками. Затем обратный трубопровод не возвращается назад по прямой, а укладывается такой же змейкой параллельно подающему трубопроводу.

Эта схема менее популярна, чем «улитка» однако незаменима в помещениях с наклонным полом — она значительно менее склонна к завоздушиванию

Какую бы схему раскладки труб вы не выбрали, эффективная работа системы возможна только в контуре, длина трубы в котором не превышает 100 м.

Следует отметить, что водяной теплый пол подходит только для частных домов, или квартир в «новостройках», где его использование предусмотрено проектом общедомовых коммуникаций. В многоквартирных домах со стандартной системой отопления такие «переделки» могут привести к неприятным последствиям. Проходя через длинную систему труб, теплоноситель сильно остывает, а значит, отопление следующей по стояку квартиры заметно ухудшится. Подробнее про монтажные схемы теплых водяных полов в квартире читайте на сайте «Ваннапедия«.

В больших помещениях укладывают несколько контуров и подключают их через распределительный коллектор

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

  • Простоту и скорость монтажа;
  • Отсутствие необходимости в «мокрых» процессах;
  • Относительно низкую стоимость;
  • Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

  • Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
  • Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
  • Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

  • Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
  • Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
  • Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

Одножильный резистивный, двужильный резистивный и саморегулирующийся кабели для теплого пола (сверху вниз)

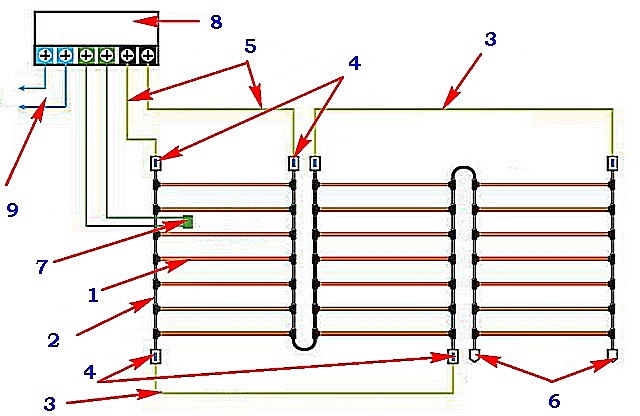

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Для того чтобы предотвратить попадание раствора в трубку с датчиком, тщательно используют либо концевую муфту, либо тщательно изолируют конец подручными материалами

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Как правило, способ подключения термостата подробно описан в инструкции к нему. Если вы опасаетесь, что не справитесь с задачей сами, пригласите специалиста. Это обойдется совсем недорого

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.
