Почему теплый пол не греет?
Выясняем основные неисправности теплого пола.
Теплые полы являются достаточно надежными система отопления, но бывают случаи, когда теплый пол перестает работать.
Давайте разберемся, в чем может быть причина того, что пол перестал греть.
1. Проверяем наличие питания на терморегуляторе.
Наличие входящего электропитания на терморегуляторе можно проверить индикаторной отверткой или тестером. При отсутствии питания проверяем автомат, наличие контакта на терморегуляторе и автомате, исправность проводки от щита до терморегулятора. Срабатывание автоматического выключателя может свидетельствовать о наличии короткого замыкания или неверном выборе номинала автомата.
2. Проверяем исправность терморегулятора.
Отсоединяем от терморегулятора теплый пол и проверяем срабатывание термостата при увеличении температуры включения. При установке температуры выше температуры в помещении, термостат должен сработать, а индикатор (тестер, мультиметр) должен показать наличие питания на выходе терморегулятора.
При этом необходимо учитывать наличие временной задержки или гистерезиса по температуре (обычно эти показатели указываются в инструкциях к терморегуляторам). В случае если на выходе терморегулятора напряжения нет, а датчик температуры проверен и исправен – меняем терморегулятор на исправный.
3. Проверяем исправность датчика температуры.
Исправность датчика температуры можно проверить, измерив его сопротивление. Сопротивление датчика обычно указывается в паспорте на терморегулятор. При несоответствии этого показателя необходимо заменить датчик на исправный.
4. Измеряем сопротивление нагревательного элемента.
В паспорте и на коробках нагревательных матов и секций, как правило, указывается мощность нагревательного элемента. Измерив сопротивление теплого пола, Вы можете определить соответствие фактической мощности паспортной. Формула расчета мощности для сети 220В проста: P=48400/R(Ом), Вт.
Если омметр показывает сопротивление равное или близкое к нулю, то это свидетельствует о наличии короткого замыкания.
Слишком большое сопротивление говорит о наличии разрыва в сети.
Как короткое замыкание, так и обрыв нагревательного элемента может быть следствием повреждения токоведущей или нагревательной жилы, кроме этого, возможен локальный перегрев нагревательного элемента. Если визуально место повреждения найти не удается, то локализовать место повреждения возможно уже только с помощью профессионального оборудования.
На фото показано, каким образом происходит определение трассы прокладки греющего кабеля и локализовывается место повреждения.
После выявления повреждения необходимо вскрыть участок пола и установить муфту на место повреждения (для нагревательного кабеля) или заменить участок пленочного пола (для ИК-пленки).
Если Вы только планируете укладку теплого пола или находитесь в процессе монтажа, то Вам пригодятся несколько дельных советов:
1. Зарисуйте схему укладки теплого пола или сфотографируйте помещение перед укладкой напольного покрытия.
При очередном ремонте Вы будете точно знать, где не стоит сверлить, а куда можно ставить мебель не опасаясь перегрева.
2. Датчик температуры пола заложите в гофру – в случае поломки это существенно упростит его замену.
3. Перед укладкой напольного покрытия проверьте работоспособность теплого пола!
Фото. Нагревательный мат «Теплый пол номер 1» в процессе монтажа в санузле.
Фото. Греющая инфракрасная пленка ТП №1 в процессе монтажа на лоджии.
Если у Вас возникли вопросы по укладке теплого пола, его эксплуатации или теплый пол перестал работать – обращайтесь за консультацией к нашим специалистам: т.(846) 205-57-70.
Мы с радостью поможем Вам!
Розничные точки продаж и сервиса теплого пола находятся по следующим адресам:
Самара, ул. Дзержинского, д. 48, оф. 305-306;
Самара, ул. Ново-Садовая, д. 359Б;
Тольятти, ул. Коммунальная, д. 32, Галерея строительных материалов, секция 45
Возможные неисправности терморегулятора
Внезапно теплый пол перестал греть или не включился после укладки плитки.
Что же делать? Причин то в общем то всего две: терморегулятор не выдает напряжение на кабель либо где то обрыв цепи теплого пола.
Терморегулятор в общем то диагностировать не сложно. Необходим тестер, мультиметр. Сначала демонтируем регулятор. Очень ВАЖНО!!! Обязательно отключите питание терморегулятора, скорее всего он подключен к автомату. Отключите его. Или выверните пробки во всей квартире.
Что мы Вам можем предложить
- Диагностика Вашего терморегулятора в нашем офисе — бесплатно
- Подберем необходимый датчик пола к регулятору
- Стоимость датчиков для наших регуляторов снижена вдвое
- Регулятор со скидкой при замене Вашего устройства
- Ждем звонка — много знаем
Неисправности терморегулятора
Не включается, не загорается контрольный светодиодик, не светится экран. Необходимо проверить есть ли вообще питание на входе регулятора.

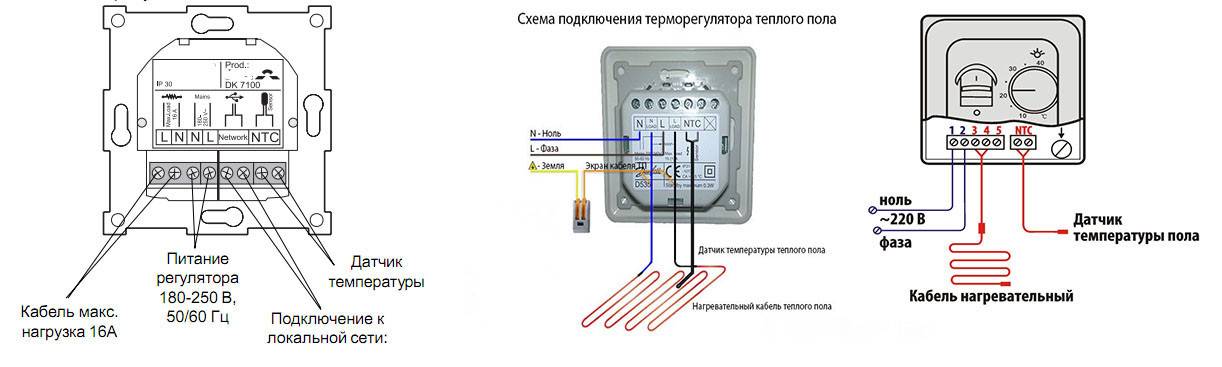

Схема подключения обычно на торце регулятора. Напряжение должно быть на клеммах N и L. N – это ноль. L – это фаза. Если напряжение отсутствует – то проблема не в теплом поле, а в подходящей проводке или в щите распределения. Если питание есть , а светодиод или дисплей терморегулятора все равно не включается – похоже он вышел из строя. Исправить в «полевых» условиях это не возможно. Необходимо поменять весь терморегулятор. Посмотрите на гарантийный срок. Если он не вышел, мы Вам его заменим его по гарантии.
Терморегулятор включился. Но в рабочий режим все равно не вышел. На передней панели горит зеленый светодиодик, дисплей включился, но значок нагрева не загорается. Попробуйте поставить большую температуру теплого пола. Покрутите колесико по часовой стрелке. Или выставите на дисплее температуру, превышающую температуру в помещении (градусов 30 – 35). Если не помогло, похоже нужно будет менять терморегулятор.
Вы включили терморегулятор теплого пола, зеленая лампочка сразу переключается на красный и обратно никак, либо на дисплее появилась надпись о неисправности датчика пола.
В этом случае похоже вышел из строя датчик температуры. Заменить его можно и самостоятельно, если изначально был сделан правильный монтаж термодатчика в гофротрубку. Необходимо отключить питание. Снять терморегулятор. Открутить провода датчика (обычно они обозначены символами NTC, самые тонкие из подходящих проводов). Попробуйте проверить его сопротивление. У DEVI оно равно 15 кОм при +25 градусах. У других регуляторов оно указано в паспорте на терморегулятор. Если сопротивление соответствует, посмотрите на контакт в клеммах. Возможно он плохой. Включите снова терморегулятор. Может заработать. Если этого не произошло обращайтесь к нам в сервисный центр.
Если же сопротивление термодатчика отличается от паспортного похоже его надо поменять. Надо выдернуть датчик из гофротрубки и вставить туда новый. Длина нового датчика должна быть не меньше вынутого. Обратите внимание термодатчики разных производителей не взаимозаменяемы. При покупке отдельно датчика необходимо знать фирму производителя терморегулятора.
Если все таки Вам не удалось поменять термодатчик возможно мы подскажем какие то другие пути.
Специалисты нашего Сервисного центра по ремонту теплого пола в Нижнем Новгороде и Нижегородской области помогут найти и устранить неисправности в работе системы теплый пол.
ПОДОБРАТЬ ЗАМЕНУ ТЕРМОРЕГУЛЯТОРА
Если Вы не в Нижнем Новгороде, можно подобрать новый терморегулятор через наш сайт на ОЗОНЕ ПОДОБРАТЬ
Что произойдет в случае неисправности моего теплого пола? – Thermogroup
Электрические теплые полы, если они проверены и правильно установлены, не должны иметь проблем и известны как надежная и не требующая обслуживания система отопления. Однако бывают случаи, когда повреждение может произойти во время установки, что приведет к выходу системы из строя позже, особенно если не были соблюдены все тесты и инструкции производителя.
Некоторые распространенные проблемы и ловушки, а также способы их решения описаны ниже:
Кабель был перерезан во время укладки плитки или стяжки – Не паникуйте, это можно исправить и лучше сейчас, чем потом.
Кабель теплого пола представляет собой кабель сопротивления, состоящий из двойного нагревательного кабеля с заземляющей оболочкой, заключенной в высококачественную изоляцию, поэтому в случае повреждения его можно отремонтировать или заменить мат перед укладкой плитки. Свяжитесь с Thermogroup по телефону 1300 368 631, если кабель каким-либо образом поврежден, и мы поможем вам найти наилучшее решение для его ремонта.
Показания теста не соответствуют гарантийному талону – Тестирование системы до, во время и после установки имеет решающее значение для бесперебойной установки. Установщик/электрик должен проверить систему отопления с помощью мультиметра или мегомметра, чтобы проверить сопротивление кабеля, чтобы убедиться, что он не был поврежден во время установки. Показания сопротивления на каждом этапе должны быть в пределах +/- 10% от исходного значения сопротивления, указанного в гарантийном талоне. Если сопротивление выходит за пределы 10 % или имеется обрыв на землю, прекратите установку и немедленно свяжитесь с Thermogroup для решения проблемы.
Мой подогрев пола перестал греть — Во многих случаях это просто проблема с настройкой или термостатом, однако это может указывать на повреждение пола. Следуйте контрольному списку ниже, чтобы убедиться, что все возможные причины устранены:
- Проверьте автоматический выключатель на плате счетчика, чтобы убедиться, что питание не сработало и не было отключено.
- При первом нагреве имейте в виду, что для нагрева требуется больше времени, достаточно ли времени для нагрева, чтобы нагреть основание и проникнуть в слои пола.
- Все ли настройки и время на термостате правильные и отображается ли на экране символ нагрева (пламя).
- Убедитесь, что все соединения на задней стороне термостатов надежно закреплены (ВНИМАНИЕ: при снятии термостата со стены всегда сначала отключайте питание).
- С помощью стандартного мультиметра проверьте сопротивление мата теплого пола в омах. Ожидаемое значение сопротивления будет указано в инструкции или гарантийном талоне (+/- 10%).
- Если все вышеперечисленное проверено, а пол по-прежнему не нагревается, свяжитесь с Thermogroup, чтобы договориться о вызове для диагностики неисправности.
У меня повреждено отопление под полом, можно ли его починить? – После того, как пол опущен и все было проверено правильно, мало что может пойти не так, однако, если возникает неисправность, есть способы найти неисправность без необходимости поднимать весь пол. Используя специальное испытательное оборудование и тепловизионную камеру, мы можем определить точное место неисправности. Затем для доступа к поврежденному кабелю необходимо поднять пол только в этой области и отремонтировать поврежденный кабель. Это дает вам полную уверенность в нашей системе и в том, что ваш пол будет минимально поврежден в случае необходимости ремонта. Если ваш пол выложен плиткой, сломанную плитку можно просто заменить на запасную. Если у вас мягкое напольное покрытие, подрядчик по укладке пола должен быть на месте, чтобы убедиться, что неисправность может быть обнаружена с минимальными нарушениями.
Почему у меня не работает пол с подогревом?
Существует множество причин, по которым ваш теплый пол может работать со сбоями, от засоров и утечек до застоя воздуха и проблем с трубопроводами. Неисправность также будет зависеть от того, какой у вас тип теплого пола. В домах с большими площадями напольного отопления (жилая и кухонная зоны), а также в новостройках обычно выбирают систему водяного подогрева пола (мокрая система), а не электрическую (сухую) систему. Эти системы состоят из ряда труб, проложенных под полом и соединенных с котлом. Влажные системы работают как ваша система центрального отопления, хотя необходимые температуры намного ниже, чем при использовании радиатора. В этой статье мы сосредоточимся на неисправностях, характерных для систем водяного теплого пола, чтобы помочь вам определить, почему ваш теплый пол работает неэффективно.
Распространенные проблемы с подогревом пола
во влажных системах
Неисправный клапан головки двигателя
Одна из наиболее распространенных неисправностей связана с головками двигателя. Когда пол с подогревом (UFH) охватывает большую площадь, например, нижний этаж вашего дома, эта область, вероятно, будет разделена на зоны, которые соответствуют планировке комнат на этом уровне. Каждая зона будет иметь свой термостат. Например, предположим, что на первом этаже вашего дома вы хотите полы с подогревом на кухне, в гостиной и в столовой. Это означает, что у вас, скорее всего, будет три зоны с тремя термостатами, что позволит вам контролировать температуру в каждой комнате отдельно.
Каждый из этих термостатов взаимодействует с головкой клапана с электроприводом . Клапаны с электроприводом открываются и закрываются для управления потоком воды из котла отопления в отдельные зоны теплого пола. Эти головки клапанов иногда могут заедать в закрытом состоянии, что приводит к неисправности системы.
Когда это произойдет, клапан потребует обслуживания и регулировки.
Поврежденный смесительный клапан на коллекторе
Сломанный смесительный клапан на коллекторе системы является частой причиной проблем с подогревом пола. Коллектор является жизненно важным компонентом любой системы теплого пола, позволяя поддерживать температуру и поток воды. Коллектор – это система, которая распределяет теплую воду по каждой зоне UFH. Он работает, соединяя трубопроводы теплого пола с источником тепла, подавая воду нужной температуры из котла или теплового насоса и направляя ее в каждую трубу UFH с правильным расходом. Коллекторы могут управлять несколькими зонами одновременно, позволяя нагревать каждую зону до разной температуры в зависимости от потребностей или требований домовладельца.
Смесительный клапан — это компонент, который смешивает поток из котла или теплового насоса с обраткой из системы теплого пола, чтобы обеспечить правильно смешанную температуру для труб отопления под вашим полом.
По сути, смесительный клапан снижает температуру воды, проходящей по трубам под полом. Если клапан неисправен, трубопровод может быть поврежден чрезмерно высокой температурой, протекающей через него. Трубопровод преимущественно пластиковый, поэтому за ним особенно важно ухаживать.
Неисправный насос системы отопления
Поскольку коллектор теплого пола спрятан, его часто можно не заметить, что может привести к неисправности. Тепловой насос также может быть затронут. Насос обеспечивает удовлетворение потребности системы теплого пола во время работы системы, поскольку труба теплого пола покрывает большую площадь с высокой производительностью. Если насос системы отопления работает неэффективно, ваш UFH перестанет работать.
Предотвращение проблем с мокрым полом с подогревом
Профилактика всегда лучше, чем лечение, и это касается и систем напольного отопления. Уход за вашей системой отопления означает, что вы потенциально можете обнаружить проблемы на ранней стадии, избегая полной поломки.
