Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

• 1 Какой тип теплого пола лучше подойдет для ламината
• 2 Выбор ламината для теплых полов
• 3 Монтаж инфракрасного теплого пола
• 4 Укладка ламината на теплый пол

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию.

Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

• монтажные работы проводятся в течение буквально нескольких часов;
• отсутствует необходимость в устройстве стяжки;
• систему можно начинать эксплуатировать сразу же по окончании монтажа;
• микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
• толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
• система не требует какого-либо ухода и может прослужить более 50 лет;
• финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

1. Инфракрасная пленка;
2. Крепежные элементы;
3. Терморегулятор и датчики температуры;
4. Электрическая проводка;
5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах

8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33

.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

• кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
• чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
• в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы

не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

• если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
• если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
• используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
• при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

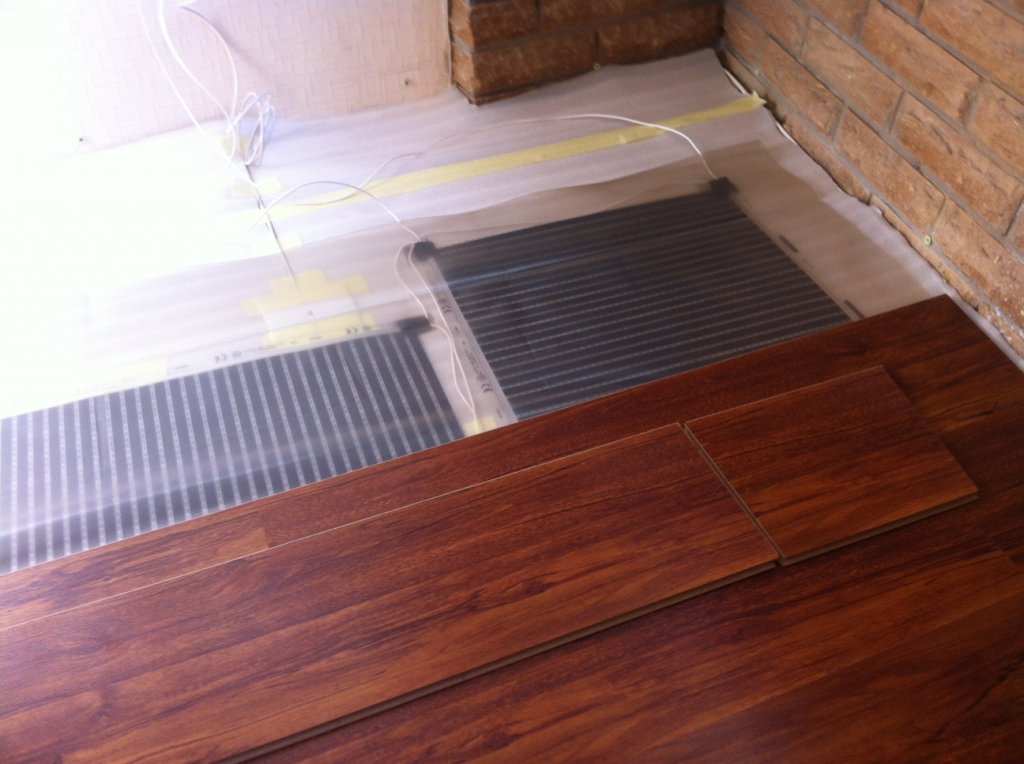

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Укладка теплых полов под ламинат и деревянную направляющую

Living Heat занимается продажей электрических теплых полов в Великобритании уже более 20 лет. На сегодняшний день у нас самый большой выбор электрических систем теплого пола в России. Мы также расширили свою деятельность в других странах и в настоящее время экспортируем наше напольное отопление и изоляционные материалы в 16 стран. Мы предлагаем бесплатные технические консультации и гордимся знанием продукта и послепродажным обслуживанием. Если у вас есть какие-либо вопросы, пожалуйста, позвоните нам — мы здесь, чтобы помочь.

1. Перед укладкой отопления черновой пол должен быть чистым, прочным и соответствовать выбранному напольному покрытию. Impact Plus 6-миллиметровая изоляция или жесткая изоляция плиты должны быть установлены поверх чернового пола перед установкой отопления.
2. Точно измерьте пол. Предусмотрите необогреваемый бордюр шириной 100 мм и более по периметру площади. После измерения убедитесь, что нагревательный мат подходит для площади.
3. Включите обогрев как можно ближе к термостату. Если это нецелесообразно, холодный хвост можно легко удлинить с помощью подходящего электрического провода.
4. Медленно разверните коврик, используя ленту из фольги, чтобы удерживать коврик на месте. Все открытые кабели по бокам матов должны быть закрыты прилагаемой фольгированной лентой. По мере того, как вы продолжаете, убедитесь, что нагревательный мат лежит ровно, следите за тем, чтобы нагревательный элемент не перекручивался и не подвергался напряжению в какой-либо точке.
5. Чтобы повернуть мат в любом направлении или повернуть его на себя. Установщик может прорезать подложку из сетки/фольги. ( НЕ РЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ ), чтобы коврик мог продолжаться в любом направлении.
6. В качестве альтернативы, если обрабатываемая область имеет неправильную форму или необходимо объехать препятствие. Коврик можно разрезать несколько раз на полоски. (Кабель ни в коем случае нельзя отсоединять от оболочки из фольги.)
7. Это позволит прокладывать тонкие полоски кабеля, завернутые в фольгу, в любом направлении. Затем следует использовать ленту из фольги, чтобы покрыть любой оголенный провод и соединить все полосы и участки мата вместе. Оголенный провод может стать причиной перегрева, а также нарушить непрерывность заземления между нагревательными секциями.
8. Кабели не должны прокладываться слишком близко друг к другу. Расстояние между кабельными трассами должно быть не менее 50 мм. Если нагревательные кабели подходят слишком близко, соприкасаются или перекрываются в любой точке, кабель может перегреться.
9. После установки обогрева необходимо повторить проверку электрического сопротивления и целостности цепи ( используйте мультиметр ) и записать на гарантийной странице. Убедитесь, что эти показания совпадают с показаниями, записанными на этапе 2.
10. Отопление следует проверить после укладки пола. Нет предела тому, сколько кабель может быть проверено. Но для полной гарантии, отопление должно быть протестировано перед его укладкой. После укладки и укладки напольного покрытия. Все цифры должны быть записаны.
11. Теперь необходимо установить датчик температуры пола, поставляемый с термостатом. Зонд должен быть установлен под фольгой и между двумя нагревательными проводами, но не более чем в 30 мм от одного кабеля. Убедитесь, что при установке зонда никакие другие источники тепла или холода не могут повлиять на напольный зонд, например, трубы с горячей водой.
12. После установки датчика необходимо провести проверку сопротивления, чтобы убедиться, что датчик полностью исправен, а показания записаны в гарантийном талоне. При нагреве дерева или ламината рекомендуемая производителем напольного покрытия максимальная температура пола должна быть запрограммирована в термостате. Термостат также должен быть настроен на регулирование температуры пола, а не температуры воздуха.
13. Если необходимо установить несколько матов, все маты могут быть подключены к подходящей распределительной коробке, а затем одна подходящая ответвляющая линия ведет к термостату и остается готовой к подключению.
14. Система отопления должна работать через устройство защитного отключения (УЗО), установленное в соответствии со всеми действующими на момент установки электротехническими нормами. Все электрические соединения должны выполняться квалифицированным электриком.
15. Установщик/электрик должен убедиться, что система установлена ​​правильно, а любые дополнительные материалы подходят для использования с установленной системой отопления.

Размер коврика и мощность указаны на внешней этикетке коробки. На этом этапе мат должен быть проверен на непрерывность и сопротивление. Показания указаны на обратной стороне гарантийной страницы руководства.

NB: Если коврик имеет неправильный размер или показания сопротивления не соответствуют результатам теста на этикетке коробки. Остановитесь и верните коврик нужного размера. После развертывания проект становится обязанностью установщика. Нагревательный мат не может быть возвращен для другого размера.

Установка алюминиевой нагревательной фольги. Может также устанавливаться под деревянным полом. Установка напольного зонда на изоляционные плиты XPS.
