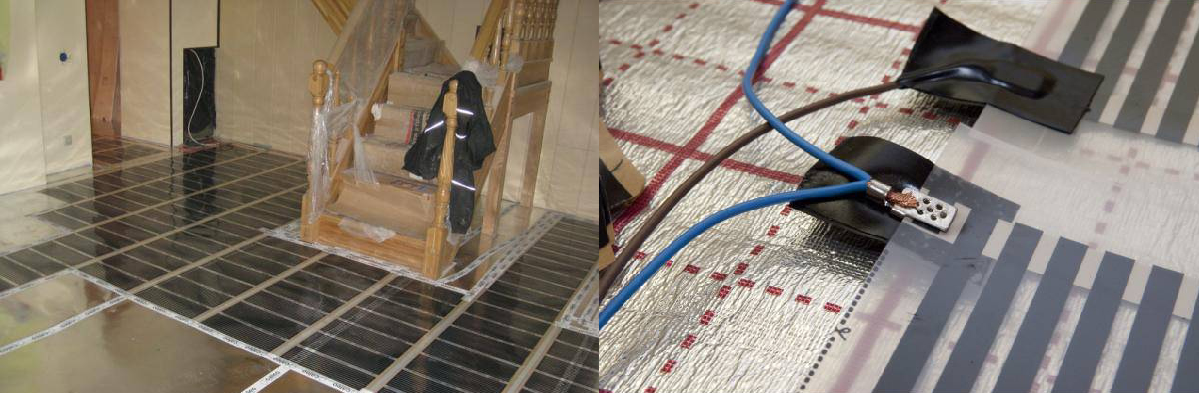

Инфракрасный пленочный теплый пол под ламинат, паркет монтаж установка

Инфракрасный пленочный теплый пол, в отличие от отопительных аналогов, является наиболее подходящим материалом для укладки под легкие покрытия — ламинат, паркет, линолеум и ковролин. Это обусловлено равномерным нагревом карбоновой пленки, которая всей своей поверхностью равномерно излучает инфракрасные лучи дальнего спектра. Еще одно важное преимущество перед кабельными теплыми полами и другими системами отопления — это быстрый и легкий монтаж, с которым справится практически каждый. Также нельзя не отметить, что воздействие инфракрасного излучения полностью безвредное для организма человека. По ощущениям оно похоже на солнечное тепло.

Необходимые материалы для укладки пленочного пола под деревянные и легкие покрытия

Материалы, которые можно приобрести у нас:

• Пленка нагревательная карбоновая (инфракрасный пленочный обогреватель — ИПО).
• Соединительные клипсы (один коммутационный комплект включает 2 клипсы).
• Скотч на битумной основе 25 см (разрежьте на 6 кусков согласно инструкции).
• Терморегуляторы необходимой мощности с датчиком температуры.

Материалы, которые необходимо приобрести самостоятельно:

• Электрический провод, по схеме монтажа и с учетом максимальной нагрузки (медь, мин. сечением 1,5 мм2).
• Теплоизоляционный материал под нагреватель*
• Полиэтиленовая пленка толщиной от 0,1 мм (гидроизоляция).
• В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.

Необходимые инструменты:

Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы, молоток и др.

* В качестве изоляционного материала можно применять:

• Универсальные утеплители для всех видов покрытий: пенополистирол экструдированный, техническая пробка, жидкая композитная система типа «Тезолат», «Керамоизол», «Корунд».
• Для легких покрытий (ламинат, линолеум): пенополиэтилен или Изолон ламинированный.
• Любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола. ЗАПРЕЩАЕТСЯ!!! использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).

Ограничение температуры деревянного пола

Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий ограничивают максимальную температуру поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, то в терморегуляторе рекомендуется устанавливать следующие ограничения:

Покрытие	Толщина, мм	Ограничение темп., макс. °С
Мягкое дерево, например сосна (0,12 Вт/м*К)	7	32
	15	35
	20	40
Твердое дерево, например дуб (0,17 Вт/м*К)	7	31
	15	34
	20	38

Скачать инструкцию по укладке пленочного теплого пола

---

Для помещений с плохой термоизоляцией пола интересен вопрос достижения в принципе комфортной температуры поверхности пола при использовании маломощного нагревателя — 80 Вт/м. кв.

Например, если пленка уложена в пол промежуточного этажа без теплоизолятора (т.е. снизу теплое помещение), то для деревянного покрытия толщиной 15 мм максимально возможное повышение температуры поверхности пола относительно воздуха и окружающих предметов составит 6°С.

То есть при средней температуре воздуха и предметов в комнате 20°С для пола промежуточного этажа без изолятора мощности 80-100 Вт/м2 будет достаточно, чтобы достичь комфортной температуры поверхности пола 26°С.

Если же в конструкции такого пола установлен теплоизолятор толщиной 2 см, то повышение температуры поверхности пола относительно воздуха составит максимум 8°С, что дает дополнительную экономию на нагрев.

---

Видео по монтажу инфракрасного теплого пола под ламинат, паркет и деревянные покрытия.

Все видеоматериалы представлены в ознакомительных целях.

При монтаже руководствуйтесь исключительно инструкцией по монтажу.

---

Примечания:

• Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.

---

 Примечания:

• Монтаж аналогичен монтажу под ламинат
• Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
• Важно!  Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

---

Примечания:

• Если вы используете Изолон с отражателем — убедитесь что он не алюминиевый. Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
• Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

---

характеристика видов, особенности выбора, технология укладки, советы специалистов, видео

Просмотров: 6772

Теплый пол под ламинат делает напольное покрытие еще комфортнее Теплый пол под ламинат делает напольное покрытие еще комфортнее. Поэтому его монтаж во многих случаях оправдан. Но действовать необходимо согласно правилам. Так, установка теплого пола может вестись не под каждый ламинат. На упаковке напольного покрытия должен присутствовать специальный разрешающий значок «термостойкий материал». Тогда нагрев не будет оказывать влияние на срок эксплуатации пола.

Характеристика видов

Теплый пол под ламинат своими руками может быть различных видов.

Электрический пол

Электрический пол отличается простотой установки. Монтаж идет быстро, а температура нагрева поверхности быстро регулируется. Датчики ставят прямо в покрытии. Подключение системы осуществляется через терморегулятор. Если делать электропол, стяжка, в которой размещается кабель, будет довольно тонкая. Метод укладки предполагает использование готовых блоков на сетчатой основе с проводом либо особого электрокабеля.

После того как всю систему сводят в цепь посредством терморегулятора, ее подключают к сети. Температура обогрева регулируется термостатом. Интенсивность обогрева зависит от наружной температуры – если она уменьшается, нагрев увеличивают. Делать мощность при использовании ламината следует меньше – нельзя допускать повышения температуры свыше 24 градусов. Если превысить допустимый порог, может возникать деформация или выделяться пары вредных веществ, которые находятся в клее.

Электрический пол отличается простотой установки

Водяной пол

Можно положить и водяной пол. Технология укладки очень проста: изделие размещают в плитах, выполненных из экструдированного пенополистирола либо в толще стяжки. Подключить систему можно к контуру отопительного котла либо через теплообменники к системе центрального отопления. Монтаж требует больших затрат сил и времени. При аварийной ситуации система ремонту не подлежит.

Выбрать водяной пол следует, если в доме есть котлы, которые производят работу на жидком или твердом топливе. В данном случае к обогревателю подводят и трубопровод, и отопительную систему с радиаторами. Поверх труб следует делать стяжку. Она отнимет всего около 10 сантиметров от высоты помещения и позволит равномерно распределять тепло. Если вы думаете, какой пол выбрать, знайте, водяное изделие является затратным при установке, но весьма экономичным в применении.

Выбирать водяной пол следует, если в доме есть котлы, которые производят работу на жидком или твердом топливе

Пленочный пол

Еще один вид – ик или пленочный пол. В данном случае монтаж не доставит хлопот. В системе используется свойство биметаллических соединений – способность излучать ик-лучи, когда по ним идет электрический ток. Установка изделия ведется прямо под покрытием, а значит, доступ к системе открыт. Пленочный пол не нуждается в клее или бетонной стяжке. Обогрев при этом достаточно эффективный. Изделие безопасно для здоровья и его укладка может вестись в комнатах для детей. Если не превышать уровень нагрева, деформация поверхности исключена.

В системе пленочного пола используется свойство биметаллических соединений – способность излучать ик-лучи, когда по ним идет электрический ток

Пленочный пол под ламинат (видео)

Особенности выбора

Какой подогрев лучше? Выбор зависит от особенностей помещения.

• Для квартир с невысокими потолками рекомендовано выбрать пленочный или электрический пол.
• Выбирать монтаж самостоятельно стоит только той конструкции, которая допускает работу неспециалиста.
• Выбрать лучший вариант помогут отзывы.
• В различных помещениях следует уложить разные системы, отвечающие климатическим особенностям в конкретной зоне.

Выбор теплых полов зависит от особенностей помещения

Советы специалистов

• В системе в обязательном порядке должен присутствовать терморегулятор, иначе можно получить деформацию швов.
• Монтаж ламината ведется только после прогона теплого пола «вхолостую» в течение нескольких дней. При этом на остывание тоже дается пару дней.
• Ик и иные изделия для обогрева в начале отопительного сезона нельзя резко нагревать. В день повышать температуру можно максимум на 6 градусов.
• Кабельный и прочие полы при достижении максимальной температуры не следует резко ставить на минимальную температуру. В день показатель разрешено снижать примерно на 5 градусов.
• В местах, где будет находиться мебель или ковры, заделку швов лучше выполнить на высоком уровне. В данных местах нагрев идет интенсивнее.
• В помещениях, где присутствуют теплые полы под ламинат, влажность воздуха должна составлять около 60%.

Вы можете также узнать о критериях выбора ламината.

Особенности укладки

Для укладки ик-пола потребуется комплект от производителей: битумная изоляция для проведения изоляции мест разреза, термопленка, зажимы, проводка с сечением 2,5 и 1,5 миллиметров. Помимо прочего, лучше запастись:

• отверткой;
• терморегулятором;
• ножницами;
• теплоотражающим материалом;
• пассатижами;
• пленкой из полиэтилена;
• ножом;
• скотчем;
• степлером.

Пленочный пол располагают определенным образом. При этом важно следить, чтобы нагревательные элементы были вне напольных предметов интерьера или установки мебели. Теплые полы и ламинат должны быть оснащены отдельной линией электропитания. Ее монтируют в стену, там же можно расположить терморегулятор.

Если вы решили выбрать ик-пол, лучше, чтобы черновая поверхность была идеально ровной. При несоблюдении данного правила может частично или полностью отключиться нагрев. Под пленкой стоит расположить теплоизоляцию. Она должна иметь фольгированный слой в виде пенофола. Он является прекрасным теплоизолятором, а водонепроницаемая структура в полной мере предотвращает попадание влаги. Изоляцию ик-пола кладут стык в стык. Между собой их проклеивают металлизированным скотчем.

При установке теплого пола под ламинат необходимо положить гидроизоляцию

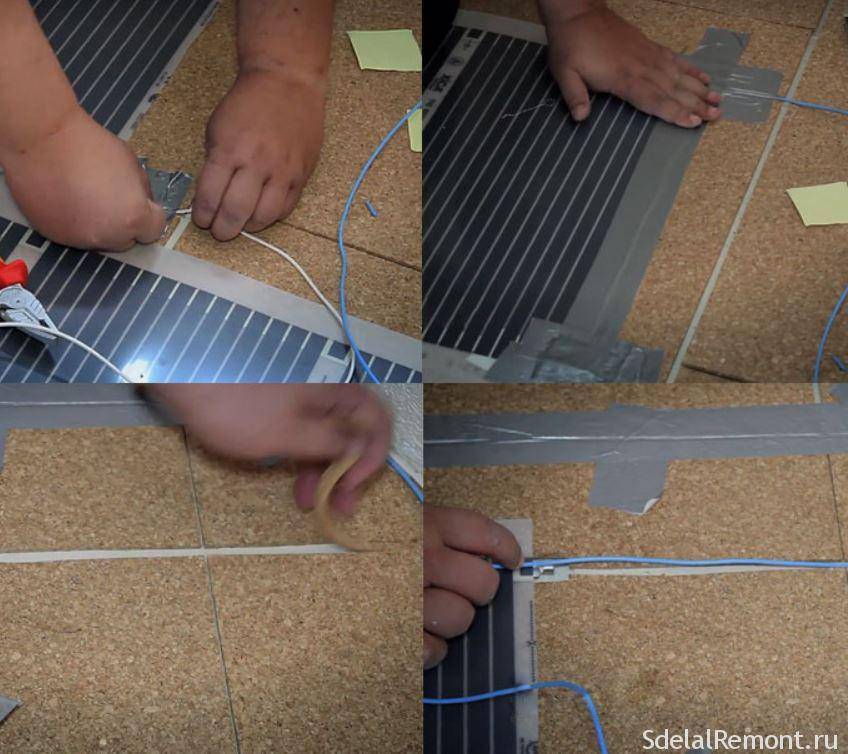

Укладывать маты следует согласно инструкции изготовителя. Контактные группы соединяют с помощью термоусадочных муфт. Место контакта следует обработать феном. В местах расположения проводов и контактных зажимов в теплоизоляции прорезаются отверстия. Тогда перепады высот будут исключены, а финишную поверхность можно будет установить без повреждения контактных групп.

После установки ик-пола необходимо провести проверку его работоспособности. Сначала включают минимальный режим, затем мощность постепенно увеличивают и доводят до максимальной.

При установке теплого пола под ламинат необходимо положить гидроизоляцию. Это может быть стандартная пленка ПВХ. Стыки ее полос подвергаются изоляции. После укладки ламината систему можно протестировать.

Вас также может заинтересовать статья, в которой мы рассказываем о том, как нужно стелить ламинат на деревянный пол.

Меры безопасности

Вне зависимости от того, какой пол вы установите, стоит знать о выделении из ламината формальдегида. При температуре выше 26 градусов оно идет ускоренными темпами. Лучше не допускать этого, иначе у людей могут отмечаться симптомы отравления. Важно поставить в теплом полу специальные терморегуляторы, недопускающие нагревания сверх нормы.

Вне зависимости от того, какой пол вы установите, стоит знать о выделении из ламината формальдегида

Какой пол предпочесть, решать вам. Но, применяя электрические системы, питающиеся от сети 220 Вольт, подключение должно идти лишь через дифференциальные автоматы или можно использовать устройства защитного подключения.

Под ламинат рекомендовано установить теплый пол. Он может быть пленочным, водяным или электрическим. В каждом случае при монтаже следует соблюдать некоторые нюансы.

Ламинат и теплый пол (видео)

Наши партнёры

Инструкции по укладке

Проверка продукции

Перед укладкой необходимо провести проверку всех напольных покрытий на наличие дефектов. Материалы с видимыми дефектами не покрываются гарантией после укладки. Наши ламинированные полы производятся в соответствии с принятыми отраслевыми стандартами, которые допускают допуск дефектов не более 2%.



Подготовка основания пола

• Черновой пол должен быть плоским, сухим, гладким, ровным, свободным от остатков и прочным.

• Плоский уклон — это фундамент, который меньше 5 мм на высоте 2 метра или ¼ дюйма на высоте 6 футов.

• Документы по всем результатам испытаний должны храниться для гарантийных целей.

• Вы можете укладывать напольное покрытие Republic Flooring поверх существующих эластичных напольных покрытий, деревянных полов и керамической плитки (швы должны быть выровнены).

• При укладке на все твердые поверхности необходимо использовать подходящую подложку из ламината.



Акклиматизация / Общие условия

• Пол должен быть акклиматизирован в помещениях, в которых он будет уложен, оставив пакеты с напольным покрытием ровно лежать на полу не менее 48 часов перед укладкой.

• Акклиматизацию полов можно произвести, оставив его внутри коробки.

• Акклиматизация пола должна проводиться в помещении, где будет укладываться напольное покрытие, и где температура и влажность поддерживаются на уровне или близком к нормальным условиям жизни.

• Зона хранения должна иметь климат-контроль с температурным диапазоном от 65°F до 90°F (от 18°C ​​до 32°C) и относительным
  влажность не более 65%.



Подготовка комнаты

• Убедитесь, что двери все еще могут открываться и закрываться после укладки пола и подстилающего слоя.

• Подложка должна быть на 2 мм толще, желательно с влагозащитной пленкой с одной стороны и звукоизоляционной пленкой с другой.

• Для бетона: пусть гидроизоляция подстилающего слоя поднимается по периметру каждой стены на 4 дюйма и обрезается после укладки полов.



Теплый пол

• Republic Flooring можно укладывать поверх нескольких теплых полов.

• Может быть залит бетонным полом или тонким слоем наполнителя на поверхности бетонного основания пола.

• Может быть установлен под деревянным черным полом или установлен на поверхности черного пола в качестве электрического коврика.

• Следуйте инструкциям поставщика системы подогрева пола.

• Температура основания пола или тепла, излучаемого электрическими нагревательными матами, не должна превышать 84 градуса по Фаренгейту (29 градусов по Цельсию).



Республиканские инструкции по укладке напольных покрытий

• По периметру следует оставить пространство для расширения. Обычно расширение составляет 5/16″.

• Вы можете укладывать ламинированные полы Republic на уровень ниже или выше.

• Для ламината

  Republic требуется расширение 5/16 дюйма на каждые 20 футов в длину или ширину. T-молдинг требуется для более чем 45 футов в длину или ширину.

• Место для расширения 5/16” должно быть предназначено для подрезных косяков и кожуха.

• Начните с угла и уложите первый ряд шпунтами к стенам. Надлежащее пространство для расширения можно получить, отодвинув пол от стены после установки первых трех рядов.

• Приложите следующую доску к первой под углом примерно 45 градусов и положите ее на пол. Продолжайте в том же духе весь первый ряд.

• Обрежьте торцевую доску в первом ряду до нужной длины и начните второй ряд с лишнего куска (если возможно). Концевые соединения должны располагаться в шахматном порядке не менее чем на 8 дюймов для естественного случайного вида. Стыковой шов должен располагаться в каждом ряду независимо от ширины.

• Держите доски примерно под углом 45 градусов к доске впереди. Нажмите вперед, чтобы зафиксировать соединение, и лягте на пол.

• После укладки трех рядов отодвиньте пол от начальной стенки, чтобы оставалось достаточно места для расширения. Поместите прокладки между полом и стеной, чтобы сохранить это пространство.

• Вы можете продолжать до тех пор, пока не будет закончен весь пол. Подрежьте подложку перед установкой четвертькруглого или настенного основания.
