При создании теплого пола всегда возникает вопрос: «Как укладывать трубу, – улиткой или змейкой?». Оказывается, принципиальной разницы какую схему применить, нет… Почему?

Почему нужно делать теплый пол улиткой

  • В схеме «улитка» подача и обратка чередуются. Это значит, что нагрев всей площади будет более равномерный (разница температур теплоносителя на входе и выходе контура всегда заметна – 5, 10… и даже 20 градусов… в зависимости от многих факторов).
  • При укладке улиткой трубопровод поворачивает на 90 градусов, а не на 180. Это значит, что гидравлическое сопротивление трубы будет меньше…, возможно это полезней для системы…

Почему трубу теплого пола нужно укладывать змейкой

  • Змейка позволяет подойти к созданию теплого пола более гибко. Можно создать зоны с повышенной отдачей энергии, разместив там подачу. (Проблема обогрева холодных зон является обычной, так как в комнате, скорее всего, будут наружные стены и окна. )
  • Змейка позволяет создать повышенное сопротивление в коротких контурах, без управления дросселем, с помощью увеличения количества поворотов трубы. Это полезно, так как устранение неравномерности между контурами требуется всегда. (змейку можно укладывать и вдоль короткой стороны, тогда количество разворотов трубы возрастет…).

Неравномерность температуры теплоносителя по длине трубы в змейке не имеет практического значения (рассмотрим далее).

Неравномерный нагрев полов – почему бывает

Основной причиной неравномерной температуры на поверхности теплого пола является неодинаковый отвод тепла. А вовсе не особенности укладки обогревающего трубопровода, — змейкой или улиткой…

  • Под мебелью температура пола значительно увеличивается до +30 – +35 и более градусов, при средней на открытых участках +26 град.
  • Возле холодных наружных конструкций температура пола уменьшается до +20 – +24 град за счет обдува холодным воздухом.
  • Открытая поверхность пола вдоль комнаты обдувается конвекционными потоками нагреваемого воздуха. Они способствуют более быстрому отводу тепла от зон с повышенной температурой (больший теплообмен при обдуве поверхности). Замеряемые неравномерности в этой зоне обычно в пределах 1 – 2 градусов.

Как бороться с холодным окном – радиаторы и теплый пол

Окно является самой холодной зоной в комнате. Обычно под окнами размещают радиаторы, которые создают мощный конвекционный тепловой поток. Воздух движется к потолку, затем опускается вниз и движется вдоль пола к радиаторам.

  • Если радиаторы отсутствуют, то холодна зона возле окна ощущается, привносит значительный дискомфорт, – воздух от окна будет опускаться вниз, двигаться вдоль теплого пола, нагреваясь от него, подниматься вверх, — движение воздуха в обратную сторону.

Также необходимость в радиаторах имеется для перекрытия теплопотерь вообще. Теплые полы комфортной температуры не могут компенсировать теплопотери в нашем климате, в нормально-проветриваемой комнате во время морозов. Температуру полов нужно поднимать и выходить за рамки комфорта… Почему нужно ставить радиаторы в доме с теплыми полами

Неравномерность температуры поверхности теплого пола из-за остывания теплоносителя

Если бы не было факторов, которые определяют температуру поверхности полов, а именно, — конвекционных потоков воздуха вдоль поверхности, загроможденности полов мебелью, холодных зон у наружных стен, то неравномерность нагрева пола была бы минимальной. Это не сложно определить расчетами. Предположим, что поддерживаем комфортную температуру полов 25 — 27 град. Тогда отдача мощности с 15 м кв. (обычная комната) не превысит 0,5 кВт. Тогда не сложно посчитать, что разница температур  теплоносителя составит не более 4 градусов – уменьшится, допустим, с 40 град до 36.

В тоже время поверхность пола при температуре теплоносителя 40 град будет 27 град (предположим). Следовательно, в зоне обратки будет около 25 град согласно пропорции. Но и этого не произойдет, если учитывать, что более нагретый участок быстрее отдает тепло. Таким образом можно говорить о разнице температур всего около 1,5 град, что не существенно.

Но на практике эта разница вообще нивелируется влияющими факторами — обдувом воздухом, чередованием холодных и теплых зон комнаты из-за разницы теплоотведения. Становится не существенной, не заметной человеком вообще. Поэтому «проблемы остывания теплоносителя в змейке» не существует, она является теоретической, не имеющей значения на практике.

Применение змейки для обогрева холодных зон

Практический смысл имеет подача горячего теплоносителя сразу в холодную зону. И укладка вдоль холодных стен 2 – 3 витков подачи с уменьшенным шагом.  Здесь будет возникать полоса  с несколько большей отдачей мощности, для компенсации воздействия охлажденного воздуха от окон и стен. Если же комната оборудована радиаторами с регулируемой температурой, что рекомендуется делать в наших условиях всегда, то и значительная необходимость в такой укладке отпадает.

Какой шаг укладки трубы теплого пола

В типичных конструкциях теплых полов, когда трубопровод помещается в толстую бетонную стяжку, или в металлические плиты теплораспределения легкого пола, необходимость делать шаг меньше 20 см отсутствует. Укладка с шагом 10 – 15 см ведет лишь к перерасходу материалов и повышению гидравлического сопротивления контура. Но имеет некоторую целесообразность, если в этом месте особенно значительный теплосъем с поверхности – пол находится у холодной ограждающей конструкции и на него опускается в этом месте холодный воздух.

Длина контуров и способ укладки

Гидравлическое сопротивление определяется длиной контура, диаметром труб и поворотами трубопровода. Шероховатостью можно пренебречь. Диаметр практически всегда – 16 мм наружный. Если контур короткий, то его сопротивление можно немного повысить, применив укладку змейкой вдоль короткой стороны, с большим количеством поворотов.

Если укладывать змейку вдоль длинной стены, то количество поворотов на 90 град. у нее будет равно количеству таких поворотов в улитке.

Рекомендуется создавать контуры примерно одинаковой длины, не превышая 80 м. Тогда расход воды в трубопроводах будет приемлемым для передачи достаточного количества энергии, чтобы не допустить значительного остывания жидкости… Слишком малые комнаты можно объединять в группы для одного контура, а комнаты свыше 15 м кв нужно делить на несколько контуров. Также возможно для сокращения длины удаленных контуров делать к ним подводки в теплоизоляторах трубами большего диаметра в тоннелях…

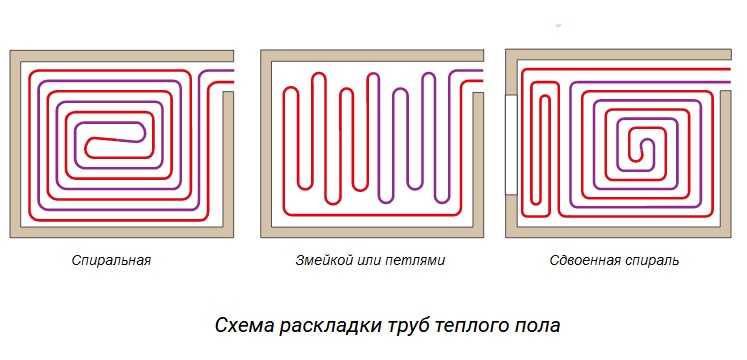

улитка, змейка и комбинированный способ

Укладка тёплого пола — схема улиткой или змейкой?

3. 7 (73.33%) голосов: 3

Сейчас мы с вами наглядно разберем схемы укладки теплого пола в доме или квартире. Это будут змейка, улитка и комбинированный способы.

  • Вариант укладки — улитка
  • Можно ли укладывать тёплый пол змейкой
  • Комбинированный способ
  • Нормы и правила по укладке

Тёплый пол – это в настоящее время очень популярный способ отопления, который может использоваться в квартирах и частных домах, а также в производственных помещениях.

При монтаже подобной отопительной системы важной задачей является не только выбор труб или кабелей, но и выбор правильного расположения конструкции. Работа это простая, как можно подумать вначале. Конечно, основные схемы представлены только двумя разновидностями: улитка и змейка. Однако существует их множество комбинаций.

Расположение отопительной системы влияет на комфорт и уют в доме, поэтому этому вопросу стоит уделить особое внимание.

Укладка тёплого пола

Вариант укладки — улитка

Тёплый пол улитка (или же спираль) – это довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При таком варианте укладку начинают с периметра помещения, с краёв, и постепенно переходят к центру, сокращая при этом радиус, а затем в другую сторону.

Основное достоинство системы «улитка» в том, что теплоноситель распределяется по трубам или кабелям равномерно, потери тепла нивелируются, предотвращается образование в полу тепловых ям.

Можно выделить и следующий плюс данной системы – длина шага. Укладка тёплого пола улиткой возможна с шагом от 10 мм и выше.

Вариант укладки тёплого пола Улитка

Улитка – это работающий и надёжный способ монтажа. Чередование горячих и остывших труб позволяет сделать обогрев равномерным по всей комнате.

Можно ли укладывать тёплый пол змейкой

При укладке змейкой наблюдаются наибольшие потери тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно наблюдать горячий пол в одном конце помещения и плавное снижение температуры по мере удаления от смесительного узла теплоносителя.

Про устройство смесительного узла для тёплого пола можно прочитать здесь.

Ещё один недостаток укладки методом змейки в трудности укладки:

  • во-первых, монтаж требует хорошего опыта и соответствующих знаний;
  • во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

Варианты укладки тёплого пола — змейка и двойная змейка

Лучшим вариантом будет комбинация змейки с другим способом укладки. Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не так заметна.

Комбинированный способ

Комбинированный способ укладки – это смешение или дублирование разных схем, к примеру, это может быть пара витков улитки и несколько змеек, идущих друг за другом. Если помещение спланировано хорошо, то можно смешивать принципы укладки в зависимости от вашего желания. К примеру, вы хотите, чтобы пол был более горячим в центре помещения, тогда сделайте там улитку, а при входе, где тепло не особо требуется, можно использовать змейку.

Также можно комбинировать между собой и виды тёплого пола: электрического и водяного. Это очень удобно, если летом настали холодные дни, а запускать систему центрального отопления не планируется.

Схема укладки тёплого пола поможет вам. Нарисуйте её в самом начале, перед самой укладкой контура, тогда монтаж будет произвести намного проще.

Нормы и правила по укладке

При монтаже любого вида тёплого пола главное правило: не спешить и с точностью следовать инструкции. Тогда у вас всё обязательно получится качественно, и срок эксплуатации отопительной системы будет продолжительным.

Проведите необходимые для укладки расчёты, это требуется сделать уже на этапе закупки материала, чтобы знать какой материал купить и в каком объёме.

Нарисуйте схему положения контуров, чтобы в процессе работы не возникло серьёзных проблем, и учтите следующие моменты (преимущественно для водяной системы тёплого пола):

  1. Не прокладывайте контур отопления в том месте, где планируется ставить мебель (шкафы, диваны и прочее) и сантехнические предметы. Это плохо скажется не только на напольном покрытии, но и на самих бытовых предметах.
  2. Для стабильного давления в отопительной системе при диаметре контура 20 мм его длина не может быть выше 120 метров. Если диаметр 16 мм, то длина 100 метров. В общем, примерная площадь для одного контура должна составлять больше 15 м².
  3. В больших по площади помещениях должно находиться несколько контуров, их длина не должна разниться более чем на 15 метров, то есть они по длине должны быть примерно равны.
  4. Шаг в 15 см совпадает с примерным расходом трубы в расчёте 6,7 метр на 1 м², если монтаж делать через каждые 10 см, то расход на 1 м² будет 10 метров.
  5. Наименьший радиус трубного загиба соответствует пяти её диаметрам (в случае водяного контура).

Какому варианту укладки тёплого пола отдать предпочтение, нужно решать каждому индивидуально исходя из принятия во внимание всех условий и ограничений.

Теги: отопление дома отопление квартиры
