Теплые полы водяные схема подключения: 5 Схем подключения водяного теплого пола

Подключение водяного теплого пола к системе отопления

Краткое содержание

• 1 Особенности комбинированной системы отопления
• 2 Как подключить теплый пол к коллектору
  • 2.1 Простая схема
  • 2.2 Полноценная схема
• 3 Как подключиться к отопительной системе
• 4 Как подключить комбинированное отопление в квартире
• 5 Особенности подключения обогрева пола к системе отопления
• 6 Видео: Монтаж водяного теплого пола

Гидравлический теплый пол чаще всего монтируется в бетонную стяжку. При этом, произведя все работы своими руками, можно сэкономить немало финансовых средств. Но чтобы такой обогрев безотказно работал, трубы необходимо подключить либо сразу к котлу, в случае с одним контуром, либо сначала к коллектору, а затем – к котлу.

Монтаж отопительной системы теплого пола

Прежде чем производить подключение коллектора к котлу, следует рассмотреть все возможные схемы и сделать правильный выбор, так как от него зависит эффективность дальнейшей эксплуатации.

Особенности комбинированной системы отопления

Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.

Принципиальная схема комбинированной системы отопления

И хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:

Оптимальные материалы труб

• гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
• качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
• перепады давления в отопительной системе способны привести к гидроударам.

По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.

Как подключить теплый пол к коллектору

Осуществить подключение водяного теплого пола к коллектору можно по одной из двух схем.

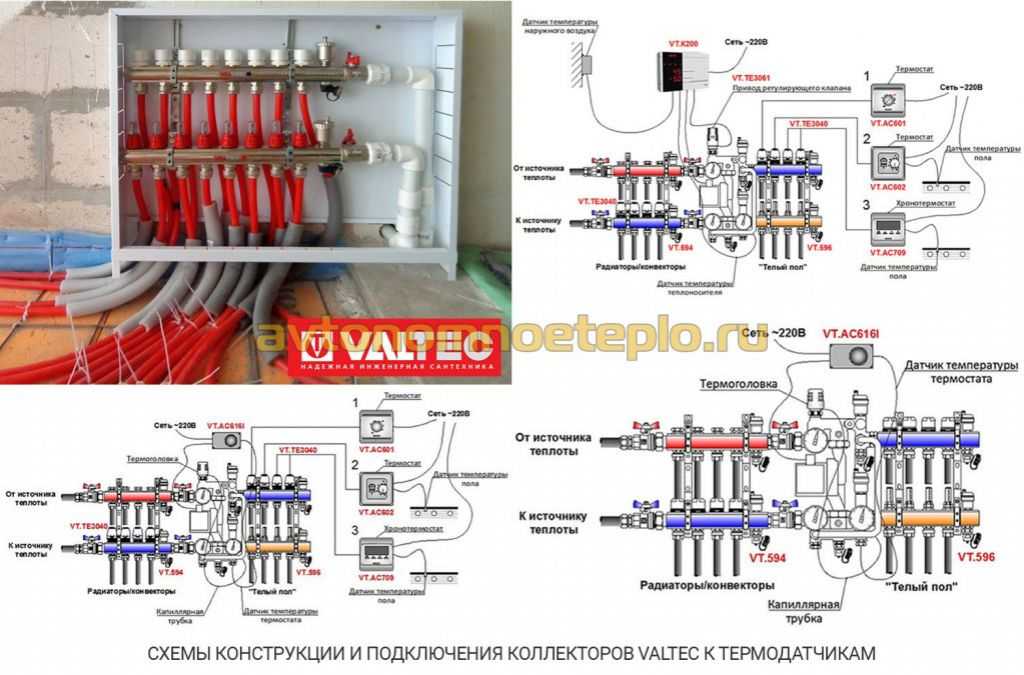

Коллектор с накладным датчиком температуры

Простая схема

Особенностью этой схемы является то, что к одному коллектору подключаются все трубы подачи теплоносителя, а к другому – «обратки».

Устройство коллектора отопления

Шкаф коллектора устанавливают в месте, где он не мешается, но и находится в постоянном доступе. Для коллектора, предназначенного для подачи, необходимо приобрести запорные вентили, а после их установки подключить контуры напольного обогрева. Впрочем, запорные вентили можно заменить термостатическими смесителями, особое устройство которых позволяет задавать пропускную способность крана, не создавая резких скачков давления.

Чтобы осуществлять контроль за температурой теплоносителя и давлением в контурах, радом с вентилями можно установить термометр и манометр. Подведенные трубы, через которые будет проходить «обратка», соединяются с другим коллектором посредством компрессионных фитингов.

Если при монтаже такого обогрева использовался материал разного диаметра, их соединение производится с помощью универсальных фитингов или переходников.

Универсальные резьбовые фитинги

Существенным недостатком этой схемы является то, что большинство финишных покрытий не рекомендуется нагревать выше 30°С, а температура воды в котле составляет 80°С. В процессе эксплуатации такого обогрева могут возникнуть сложности с регулировкой его температуры. Снизить температуру нагрева можно лишь, перекрыв запорный кран. Таким образом, вода в контуры перестанет поступать, и они, соответственно, перестанут нагреваться.

[ads-mob-1][ads-pc-1]

Полноценная схема

В этом случае потребуется установка дополнительных элементов:

• насосно-смесительного узла, который можно заменить трехходовым смесителем; Насосно смесительный узел VALTEC COMBIMIX
• крана для слива воды из системы; Кран для радиатора отопления
• воздухоотвода; Воздухоотвод для коллектора теплого пола
• циркуляционного насоса. Схема подключения насоса

Установка насосно-смесительного узла требуется для подмешивания холодной воды к горячей, которая поступает из котла, что позволит достичь ей оптимальной температуры.

Насосно-смесительный узел для теплого пола

Заменять насосно-смесительный узел трехходовым смесителем имеет смысл только в том случае, если водоснабжение отличается хорошей циркуляцией воды.

Чтобы перед входом в систему не образовывались пузырьки воздуха, на подающий коллектор монтируется воздухоотвод. Сливной кран устанавливается на «обратку», что позволяет сливать воду из контуров при необходимости проведения ремонтных работ.

Циркуляционный насос подключается на «обратку» отопления.

Как подключиться к отопительной системе

Контур отопления может быть двух типов:

• однотрубным;
• двухтрубным.

Однотрубная и двухтрубная типы системы отопления

В первом случае предусматривается наличие замкнутого контура с отсутствием разделения магистральных труб на подачу и «обратку». Температура воды на выходе из котла составляет порядка 80°С. После ее прохождения по всем радиаторам, установленным в доме, она снижается до 50°С. Этого достаточно для полноценного обогрева водяного теплого пола.

Для удобства управления всеми контурами, не затрагивающего работы радиаторного отопления, в подающие и отводящие трубы устанавливаются запорные краны. Возможность регулировки температуры воды достигается путем монтажа на «обратке» байпаса.

Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя

Если байпас закрыт, то теплоноситель двигается через контуры, проложенные в стяжке, прогревая их. Открытие байпаса позволяет остановить обогрев, направив воду в котел. Регулировать интенсивность нагрева пола можно путем изменения поступления количества воды, установив байпас в промежуточное положение.

В отличие от однотрубного, двухтрубный тип отличается разделением контура на прямую и обратную подачу воды. Нагретая вода из котла поступает по подающей трубе, расходясь по радиаторам и в систему теплого пола. Остывая, теплоноситель отводится обратно в котел посредством другой трубы. Подключение гидравлического теплого пола осуществляется к отводящей трубе непосредственно перед самым котлом

Так же, как и в предыдущем варианте, регулировка температуры воды осуществляется посредством байпаса.

Как подключить комбинированное отопление в квартире

В некоторых регионах разрешается переоборудовать систему отопления в квартирах. Гидравлический теплый пол в данном случае будет состоять из следующих элементов:

• коллектора;
• смесительного узла;
• циркуляционного насоса.

Установка теплого пола в квартире

Выход стояка подачи на обогрев пола подключается к смесительному узлу, в котором горячий теплоноситель смешивается с водой, поступающей из отводящей трубы, достигая при этом оптимальной температуры.

Особенности подключения обогрева пола к системе отопления

Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:

Схема подключения водяного теплого пола к системе отопления

• Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
• Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
• Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
• Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры. Подключение коллектора теплого пола
• Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
• Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.

Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.

[ads-pc-2][ads-mob-2]

Видео: Монтаж водяного теплого пола

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

9 схем подключения с инструкциями

Содержание:

1. Нормативы и ограничения
2. Как подключить к центральному отоплению
3. Подключение от радиатора
4. Как подключить к котлу
5. Схема с трехходовым клапаном
6. Двухходовой клапан
7. Схема подключения через насосно-смесительный узел
8. Схема с терморегулирующим комплектом для одной петли
9. Как подключить к однотрубной разводке
10. Схема с узлом подмеса
11. Гидравлический разделитель

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите это видео на YouTube

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Смотрите это видео на YouTube

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Смотрите это видео на YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Смотрите это видео на YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео — работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Смотрите это видео на YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

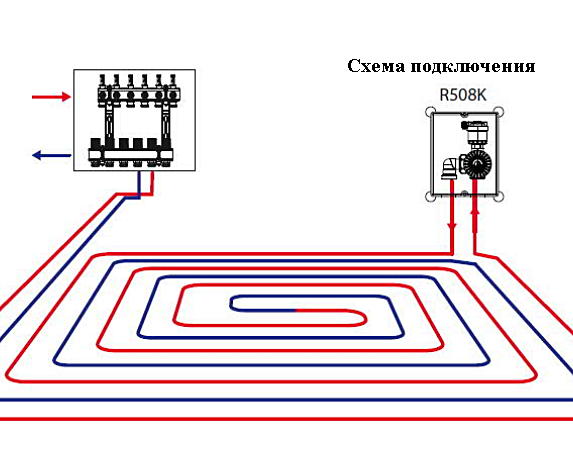

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Монтаж однотрубной системы отопления с теплыми полами

Смотрите это видео на YouTube

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Смотрите это видео на YouTube

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

руководство по подключению системы к коммуникациям

Теплый пол водяного типа становится все более популярным у владельцев частных домов, отапливаемых от котла. Комбинированная система, оборудованная по всем правилам, исправно работает уже 15-20 лет. Грамотно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье мы подробно разберем особенности сборки коллекторного узла и схему подключения системы. Мы также предоставляем подробные инструкции по установке. Но сначала рассмотрим, когда водяной пол становится полезным, а когда его устраивать нецелесообразно.

Содержание статьи:

• Ограничения по монтажу ЭХЗ
• Разбор схемы подключения с коллектором
  • Принцип нагрева
  • Подбор и сборка коллекторного узла
  • Пошаговая инструкция по монтажу
• Схема подключения от радиатора отопления
• Выводы и полезное видео по теме

Ограничения по монтажу ЭЦН

Производители комплектующих для теплых полов (ТП) не всегда указывают, есть ли ограничения по монтажу водяных систем , но они есть. В некоторых случаях запрещается устанавливать отопительные конструкции.

Где не принято укладывать водяные полы:

• В многоквартирных домах. Центральное отопление распределено между квартирами. Дополнительное подключение в одном из них приведет к нагреву и гидравлическому дисбалансу.
• В общественных местах. Теплый пол считается малоэффективным, так как потери тепла велики, а по сути экономичные системы удорожаются в процессе эксплуатации.
• В жилых домах с недостаточной теплоизоляцией в качестве основного источника тепла. Одним из условий устройства теплых полов в северных районах является снижение теплопотерь за счет пола и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного отопления с теплыми полами, а основными источниками тепла остаются отопительные батареи.

Но иногда большую роль играет система, спрятанная под полом:

Фотогалерея

Фото

Большие окна в пол требуют особого оформления интерьера, а радиаторы в комнатах со стеклянными стенами кажутся излишними

Чтобы сохранить все нюансы стиля ретро, ​​дизайнеры идут на разные ухищрения. Одна из хитростей – использование теплого пола вместо технических радиаторов

В отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход — теплый пол

Помещение для принятия водных процедур не может быть холодным, а когда не только воздух, но и пол становится теплым, комфорт повышается

Просторные комнаты с панорамными окнами

Интерьер в стиле ретро

Детские и игровые комнаты

Ванные и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не нарушают эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, описание которой будет рассмотрено более подробно.

Анализ схемы подключения с коллектором

Существует несколько вариантов проектирования системы водяного ТП. Но самой практичной и рациональной признана конструкция – многофункциональный узел, распределяющий теплоноситель.

Принцип отопления

Основным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла значения не имеет, но считается, что он стоит в 6-7 раз дешевле электрического.

Котел можно установить на кухне, в коридоре, подвале или в специально выделенном помещении — котельной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура отопительной воды для отопления достигает 95°С. Система закрытая и температура обратки ниже — примерно 65 -70°С. А вот для теплого пола эти параметры не подходят, максимально допустимое значение составляет 55°С. На практике теплоноситель поступает в трубы ЭХЗ еще более охлажденным – 35-45°С.

Для регулировки нужной температуры к контурам подключается обратка и устанавливаются потоки смешения.

Схема подключения: 1 — клапан трехходовой; 2 — насос циркуляционного типа; 3 — краны шаровые с датчиками температуры; 4 — коллектор распределения теплоносителя с расходомерами; 5 – коллектор с регулировочными вентилями, установленными на обратке; 6 — теплый пол «улитка»

Температуру в системе можно регулировать вручную, ориентируясь на данные датчиков температуры. Однако существуют газовые котлы, рассчитанные на прямое подключение ЭХЗ. Автоматически подают воду с заданной температурой 40-45°С.

Твердотопливные котлы плохо регулируются. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительной буферной емкости.

И вот они подходят идеально, так как нужная температура поддерживается автоматически, однако это самый дорогой способ обогрева, экономически не выгодный.

Подбор и сборка коллекторного узла

Контуры ЗТП подключаются к системе отопления через распределительный коллектор. Это узел, позволяющий регулировать расход теплоносителя, контролировать температуру и расход, балансировать контуры, удалять воздух из системы. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Метод подключения пробоотборника. К стене крепится гребенка, к которой с одной стороны подсоединяются подающая и обратная линии, а с другой – водяные контуры из одного или нескольких помещений

Для того, чтобы правильно подобрать комплектующие для сборки смесительно-распределительного узла, лучше нанять специалиста, хорошо разбирающегося в качестве запчастей на рынке.

Основные элементы узла:

Галерея изображений

Фото

На подающей линии имеется коллектор с балансировочными клапанами, оборудованными расходомерами, на выходе такой же коллектор, но с обычными клапанами или термостатическими клапаны

На оба коллектора устанавливаются краны, выполняющие 2 функции: удаление теплоносителя из системы и сброс воздуха при первичном или последующем заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включая байпас, термостат и насос. Вариантов установки блока множество, в зависимости от расположения коллектора, количества подключаемых контуров и других условий монтажа

Причин завоздушивания системы несколько, поэтому установка автоматического воздухоотводчика необходима. Он крепится сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке 9.0003

Коллекторные гребенки с расходомерами и вентилями

Краны дренажные для аварийного слива СОЖ

Смесительный узел регулировки СОЖ

Автоматический воздухоотводчик для отвода воздуха из труб

фурнитура), необходимы специальные кронштейны. Вся сборка обычно размещается в коллекторном шкафу, который может иметь различную конструкцию и место установки.

Пошаговая инструкция по установке

Водяной пол подключается к системе отопления на завершающем этапе, когда строительные работы полностью завершены, собран и установлен коллекторный шкаф.

Весь процесс установки системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания ;
3. Армирующая сетка правая;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка укладка чистового пола.
6. Подключение к системе, балансировочные цепи.
7. Ввод в эксплуатацию, испытания.

Как видите, действия по подключению выполняются в самом конце. И здесь большую роль играет контурная балансировка. Каждая петля имеет разную длину, соответственно все цепи отличаются гидравлическим сопротивлением.

Инструкция по соединению труб:

Фотогалерея

Фото

Для предохранения труб от износа и перегибов, перед соединением надеваем теплоизоляцию или гофрированные трубы

Сначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулку

Приводим трубу с резьбовым зажимным соединением, которое накручиваем на резьбовой штуцер

Чтобы не сорвать резьбу, надеваем для затяжки используйте два ключа: одним держим шестигранник на штуцере, другим закручиваем гайку

Расстояние между двумя соседними отопительными контурами должно быть 10 см

Второй конец контура соединяется с штуцером на гребенке относящийся к возвратному патрубку охлаждающей жидкости

Все защитные рукава из гофрированной трубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будут в стяжке, а остальные 25 под коллектором

По окончании работ все контуры должны быть соединены с арматура. При желании можно установить систему автоматического управления

Шаг 1 — надеть защитные трубы

Шаг 2 — установить зажимное соединение под евроконус на трубу

Шаг 3 — присоединить штуцер к штуцеру коллектора

Шаг 4 — аккуратно затянуть соединение

Шаг 5 — спланировать установку второго конца трубы

Шаг 6 — найти соответствующий штуцер на задней гребенке

Шаг 7 — отрегулировать положение изоляционных втулок

Шаг 8 — подключите все трубы по очереди

Если установить коллектор в сборе без расходомеров, функция обогрева будет нарушена. При вводе системы в эксплуатацию теплоноситель будет стремиться попасть в контуры меньшего размера, с минимальным сопротивлением. В результате помещения при коротких замыканиях будут отапливаться по проекту, а при длинных останутся неотапливаемыми.

Балансировка должна начинаться при подключении коллектора к подающей и обратной трубам.

Схема теплых полов с различными отопительными контурами. Для того, чтобы температура в них была примерно одинаковой, необходимо выполнить балансировку, для чего нужны расходомеры

Инструкция по балансировке:

• Попеременно открыть подающий и обратный клапаны . Убедитесь, что вентиляционные отверстия также открыты.
• При выключенном котле включить циркуляционный насос и установите термостат на максимальную температуру.
• Довести давление в системе до нормы — 1-3 бар.
• Закрыть вентили на всех контурах Оставить только самый длинный. Запишите данные расходомера.
• Откройте клапан на втором по длине контуре . Отрегулируйте скорость потока до первого результата с помощью балансировочного клапана.
• Продолжайте открывать клапаны на контурах по одному , от длинного к короткому, регулируя скорость потока до одного значения (первого).

С помощью удобного функционала вы всегда сможете настроить параметры потока. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Запрещено начинать работу сразу на полной мощности, температуру охлаждающей жидкости в системе следует повышать постепенно. В первые сутки подается вода чуть выше комнатной температуры — +25°С, затем каждый день прибавляется 5-6°С. Желаемая температура устанавливается на термостате.

При достижении температуры 30-45°С, обогреваемой водой, в помещениях должен быть максимально комфортный микроклимат. Если этого не произошло, можно добавить еще максимум 5-10°С

Скорость насоса повышать не нужно; лучше, если он работает на первом. Нормальная разница температур на подаче и обратке составляет 5-10°С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел — смесительно-коллекторный узел — контуры» применяют другие варианты подключения теплого пола. И самый распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение к обратке выполнено: 1 — краны шаровые запорные; 2 — обратный клапан; 3 — трехходовой смесительный узел; 4 — насос циркуляционного типа; 5 — воздушный клапан; 6 — коллекторный узел; 7 — труба к котлу

Минус схемы — сезонное использование теплого пола. Как известно, радиаторы отопления летом не используются, поэтому пол также останется холодным.

Чтобы температура охлаждающей жидкости не поднималась выше нормы, в цепь включен специальный датчик с клапаном. Он автоматически перекрывает подачу воды, как только становится слишком жарко. Когда охлаждающая жидкость остынет до приемлемой температуры, снова открывается.

Этот тип ВТП может быть выполнен без насосно-смесительного узла. Единственным средством регулировки является термостатическое устройство, установленное на подающей трубе.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения схемы без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ЭЦН к системе отопления следует лучше обратиться к специалисту для учета всех нюансов дальнейшей эксплуатации .

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем купить готовый.

Используете самостоятельно собранный и подключенный теплый пол и хотите поделиться полезными советами по установке и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фото и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задавать их нашим специалистам ниже под этим материалом.

Схема установки теплового насоса воздух-вода

Содержание

Оцените этот пост

Если вы решите установить свой тепловой насос самостоятельно, потому что, например, все сметы установки теплового насоса были слишком дорогими, вам может быстро понадобиться схему установки теплового насоса или даже несколько схем установки теплового насоса воздух-вода, чтобы перепроверить информацию и выполнить правильную установку дома.

В этой статье мы рассмотрим различные ресурсы, которые могут помочь вам найти правильную схему установки теплового насоса воздух-вода.

Как правило, производители тепловых насосов — хороший способ получить бесплатные схемы тепловых насосов для установки. Если у вас есть базовые знания в области отопления или гидравлики, вы сможете понять их и вдохновиться ими.

Grenelle Environment Схема установки теплового насоса воздух-вода

Во-первых, чтобы получить доступ к основным схемам, чтобы понять и организовать различные гидравлические соединения или другие элементы, вы можете ознакомиться с различными примерами схемы Grenelle Environment. Он датируется 2013 годом, но отопление не является миром, который развивается очень быстро, и гидравлические принципы остаются неизменными.

Мы поговорим о 4 самых важных из них:

Тепловой насос с двусторонним буферным объемом

Хорошо адаптированный к контуру напольного отопления, мы находим все элементы, необходимые для хорошего гидравлического функционирования вашей отопительной установки тепловым насосом.

на теплый пол. Буферный бак, обеспечивающий правильную работу теплового насоса, имеет два соединения. Эта диаграмма действительна только в том случае, если излучатели (гидравлический теплый пол) одинаковы. В данном случае просто система теплого пола (но еще не радиаторы с разной температурой)

Чтобы узнать больше о том, что происходит в буферных резервуарах, RAGE также подготовила интересный теоретический документ, объясняющий физико-гидравлические явления в этих центральных элементах гидравлических контуров в отдельных корпусах.

См. документ

Однако этот узел позволяет 2 крана соединить несколько гидравлических распределительных контуров с одинаковыми эмиттерами (пример: два отдельных контура теплого пола)

Эту схему следует учитывать

С другой стороны, если вы хотите добавить в вашу систему бак ГВС, то вот правильная схема (с одним гидравлическим контуром):

Добавлено для учета ГВС:

• Группа безопасности
• Датчик температуры
• Электрическое сопротивление (в баке)
• Бак ГВС
• 3-ходовой клапан с приводом, который проходит либо через бак ГВС, либо через буферный бак

Тепловой насос с четырехходовым буфером объемом

На этой схеме мы представляем установку с водяными радиаторами. 4-трубная система также позволяет подключить несколько контуров с разными излучателями и, следовательно, с разными температурами.

Для получения дополнительной информации о физических явлениях внутри буферного резервуара см. документ, указанный выше.

Типовая схема с ECS:

Тепловой насос с развязывающим цилиндром

Схема установки теплового насоса воздух-вода с развязывающим цилиндром. Как правило, это предпочтительнее, если вы устанавливаете тепловой насос на несколько гидравлических контуров с разными источниками тепла и уровнями температуры. Пример: радиаторы 55°C и пол 40°C.

Роль развязывающего цилиндра состоит в том, чтобы сделать первичный контур независимым от вторичного контура.

В контексте этой схемы он связан с 2-трубным буферным баком, роль которого заключается в обеспечении минимального объема воды для равномерной работы теплового насоса во избежание несвоевременного запуска компрессора.

Интересный момент: цилиндр развязки можно заменить простым байпасом: в этом случае схема примет следующий вид

Тепловой насос с бойлером в качестве резерва при одновременной работе

Наконец, если вы все же хотите сохранить бойлер на случай сильных холодов в вашем районе, чтобы избежать использования электрического сопротивления, потребляющего слишком много энергии , то можно рассмотреть эту схему.

В случае радиаторов

И если мы решим добавить производство горячей воды для бытовых нужд, диаграмма станет:

Вы хотели бы получить больше информации о том, почему и как работает каждый элемент гидравлического контура? Затем обратитесь к официальному документу RAGE Grenelle Environnement, нажав на эту ссылку => Doc Схема установки теплового насоса воздух-вода

Схема установки воздушного/водяного теплового насоса NiBE

Самый влиятельный в Европе шведский бренд располагает обширной базой данных конструкций тепловых насосов, которая вдохновит вас на собственную установку.

Независимо от того, есть ли у вас F2120 с VVM или без него, вы можете увидеть основные элементы схемы и вдохновиться ими. Кроме того, вы можете воспользоваться всеми советами по подключению, предназначенными скорее для профессионалов, через их документацию, представленную в сети.

Я даю вам технику, чтобы найти их много в Google. При этом вы должны найти свой конкретный случай. Введите в гугле следующую команду: сайт:nibe.eu тип файла:pdf гидравлический

Если вы также хотите иметь другие языки, кроме французского, удалите слово «гидравлический».

Вы найдете документы этого и многих других жанров.

Схема установки теплового насоса Atlantic

Одним из самых известных тепловых насосов, безусловно, является Atlantic Alfea Duo. Его гидравлическая схема также интересна для ознакомления.

Корпус 1 контура отопления

Корпус 2 контура отопления

Ссылка на документ по установке Atlantic Alfea Duo

Схема установки теплового насоса Daikin

Daikin — звезда тепловых насосов во Франции, несмотря на то, что это японский бренд. Дело в том, что большинству установщиков нравится работать с этим брендом и особенно с Daikin Altherma 3H HT, потому что он вполне доступен для частных лиц и поэтому очень хорошо продается, у него отличный дизайн, он хорошо продуман для экономии времени при установке благодаря к соединениям в верхней части устройства.

Тепловой насос Daikin + схема установки теплого пола

Источник: http://www.pacenr.free.fr/

Схема установки теплового насоса Daikin + теплый пол + ECS

Схема установки теплового насоса Daikin + теплый пол + радиаторы + ГВС

Посмотреть все варианты Схемы Daikin вы можете посмотреть в этом документе на нашем сервере.

Схемы установки теплового насоса от французского производителя тепловых насосов SDEEC

У французского производителя тепловых насосов есть хороший документ с небольшими гидравлическими схемами, которые могут вдохновить вас на чистую работу дома при установке теплового насоса, или если вы хотите проверить работу вашего установщика или попытаться возиться с вашим тепловым насосом (хотя это не рекомендуется, но вы можете оказаться в ситуации, когда у вас не останется другого выбора, кроме как сделать это самостоятельно)

Ниже приведен пример гидравлической схемы высокотемпературной теплонасосной установки типа daikin altherma 3 ht, 2 зоны с ГВС или проточной ГВС

При этом оставляю вам ссылку на оригинальную документацию производителя который содержит многочисленные гидравлические схемы => нажмите здесь, чтобы просмотреть схемы установки теплового насоса воздух-вода

Подробнее об установке теплового насоса:

Самостоятельная установка теплового насоса

Обзор марки теплового насоса Daikin

На каком расстоянии тепловой насос от стены?

После изучения машиностроения Джулиан вошел в мир климатической техники в 2009 году.
