Как сделать электрический теплый пол под плитку своими руками

Сложно представить отделку современного дома или квартиры без использования керамической плитки. Ее уникальные качества – прочность, высокая гигиеничность, водонепроницаемость, легкость в уборке, отличная декоративность и другие, делают такой материал чрезвычайно востребованным, особенно в помещениях с повышенным уровнем влажности или с высокими абразивными нагрузками на покрытие. Для полов на кухнях, в ванных, санузлах, в банных помещениях, пожалуй, ничего лучше и не придумать.

Как сделать электрический теплый пол под плитку своими руками

Но есть один существенный недостаток – керамический пол относится к категории «холодных», и с наступлением зимы ходить по нему босыми ногами или в легкой домашней обуви становится весьма не комфортно. И очень здорово, что подобный недостаток в наше время легко устраним установкой системы подогрева поверхности пола. Эта технологическая операция – достаточно сложна, но все же видится вполне выполнимой для любого хорошего хозяина дома или квартиры. Итак, как сделать электрический теплый пол под плитку своими руками – мы со всеми подробностями рассмотрим в настоящей публикации.

Почему именно электрический?

Современные технологии предлагают хозяевам домов или квартир два базовых подхода – это создание системы водяного подогрева поверхности пола, завязанной с основной системой отопления, и организация электрического «теплого пола» нескольких типов. В обоих случаях «теплый пол» под плиткой может рассматриваться либо как основной источник тепловой энергии в данном помещении, либо только в качестве эффективного средства повышения комфортности.

На первый взгляд, оптимальным решением становится водяной подогрев – как более экономичный в плане энергозатрат. Возможно, такое мнение еще и подпитывается «надеждами», что трубные контуры достаточно подключить к стоякам центральной или автономной системы отопления – и все заработает. Увы, не все так просто – предстоят весьма масштабные работы, которые могут усложниться еще и административными проблемами по получению разрешения на создание подобной системы отопления.

Теплый водяной пол от отопления – весьма проблемная задача!

Использовать центральное отопление в качестве источника энергии для создания водяного «теплого пола» – сложная, а порой даже и совершенно невыполнимая задача. С какими проблемами предстоит столкнуться желающему сделать теплый пол от отопления, и каковы возможные пути их решения – читайте в специальной публикации нашего портала.

По многим позициям электрические «теплые полы» выглядят значительно привлекательнее водяных:

  • Водяные контуры, даже самого высокого качества и безупречной сборки – это все равно определённый риск появления протечек теплоносителя. В электрических полах, понятно, что такое даже не рассматривается.
  • Большинство технологий укладки водяного «теплого пола» требует массивной бетонной стяжки – это достаточно трудоемкая операция, требующая немало времени и сил. Кроме того, такая стяжка становится весьма значительной дополнительной нагрузкой на перекрытия. Некоторые электрические полы также требуют стяжки, но ее толщина будет уже существенно меньше. А кроме того, многие нагревательные электросистемы позволяют и вовсе обходиться без заливки стяжки.
  • Монтаж трубных контуров – несопоставимо сложнее, чем раскладка нагревательных кабелей или матов.
  • Электрический подогрев полов не требует сложного и громоздкого коллекторно-смесительного оборудования. Все ограничивается компактным блоком управления, который, кстати, открывает возможности намного более точной регулировки режимов работы.
Даже по своим габаритам «группы управления» водяным и электрическим «теплыми полами» — абсолютно не сопоставимы. Не говоря уже о простоте их монтажа и эксплуатации …
  • Что особо важно для жителей квартир – создание системы электрического «теплого пола» является вполне выполнимой инициативой любого владельца, без необходимости прохождения утомительных процедур согласования и получения разрешения. Единственное условие – это оставаться в границах выделенного лимита мощности потребления (на дом или квартиру положено до 15 кВт) – но выйти за эти рамки сложно даже теоретически.

Электроэнергия, правда, является наиболее дорогой, но при разумном подходе, качественной термоизоляции и грамотно отрегулированной системе подогрева полов вполне можно достичь высоких показателей экономии.

Разница в распределении температур в помещении при использовании «теплого пола» и обычного радиаторного отопления

Получаемый в итоге пол с подогревом будет способствовать наиболее оптимальному распределению тепла в помещении – с максимальной температурой внизу и ее постепенным снижением по мере увеличения расстояния от пола. Кроме того, керамическая плитка, получая «тепловой заряд», имеет свойство его накапливать и постепенно передавать воздуху, что также способствует плавной, наиболее экономичной работе системы, минимизации количества ее включений.

электрический теплый пол

Что в первую очередь необходимо предусмотреть и выполнить перед монтажом электрического «теплого пола»?

Есть несколько типов электрических систем подогрева пола. Каждая из разновидностей, безусловно, подразумевает собственные особенности технологии монтажа. Однако, есть целый ряд единых требований, относящихся и к подготовительным операциям, и к выбору необходимого комплекта инструмента и оборудования.

  • Полы должны обладать необходимой степенью термоизоляции. Будет совершенно неразумным растрачивать дорогостоящую электроэнергию на прогрев холодных перекрытий, особенно в том случае, если снизу расположен грунт или неотапливаемое помещение. «Теплый пол» должен укладываться на утепленное основание. Единственным исключением может быть случай, когда снизу расположено отапливаемое помещение, и больших утечек тепла не предвидится. И все равно, обычно и в такой ситуации рекомендуется использовать тонкий термоизоляционный материал с отражающим фольгированным покрытием.
  • Никогда не следует укладывать любой «теплый пол» на поверхность, которая не отличается целостностью и ровностью, тем более, что предполагается настил сверху керамической плитки, требующей стабильного основания. Если старая поверхность имеет значительные перепады высоты, неровности, трещины, щели по углам, если отмечаются рыхлые, нестабильные участки и другие дефекты, то начинать следует именно с проведения ремонта основания, обычно выражающегося в заливке прочной выравнивающей стяжки. Одновременно с этим, при необходимости, можно провести и термоизоляционные работы.

Поверхность пола для монтажа системы обогрева должна быть ровной!

Универсальным способом выравнивания полов является заливка бетонной стяжки – о тонкостях этого процесса можно прочитать в специальной статье нашего портала. А другая публикация поможет разобраться с тем, как самостоятельно выполнить утепленную стяжку с керамзитом.

  • Для подключения электрических нагревательных элементов, укладываемых в «теплый пол», заранее предусматривается выделенная линия питания, которую лучше всего «завязать» на собственный автомат и доукомплектовать прибором защиты – УЗО. Заблаговременно определяют и место подключения «теплого пола», то есть точку размещения терморегулятора – именно сюда и должна подойти линия питания. Часто для помещений с повышенной влажностью установку термостатического блока управления предусматривают в соседней комнате (коридоре), так, чтобы к нему был свободный удобный доступ.
  • Как показывает практика, чаще всего приобретать термостатический блок управления с термодатчиком придется самостоятельно – лишь в редких случаях он сразу входит в комплект «теплого пола». Ничего страшного – практически все подобные блоки имеют унифицированные размеры и рассчитаны на установку в стандартный подрозетник. Но зато появляется возможность выбора прибора по своему усмотрению – от самых простых, недорогих, с электромеханической регулировкой, до более современных, с цифровой индикацией, кнопочным или сенсорным управлением и возможностью программирования режимов работы.
Несмотря на разницу в сложности своего устройства, практически все термостатические блоки управления рассчитаны на установку в стандартное розеточное гнездо

Длина сигнального кабеля термодатчика должна быть достаточной для планируемого места установки блока управления, особенно если планируется его монтаж в соседнем помещении.

  • Так как предполагаются электромонтажные работы, следует подготовить соответствующий инструмент. Необходимо будет резать провода, зачищать изоляцию на концах, а зачищенные участи – или запрессовывать в медные наконечники, или качественно залуживать с помощью паяльника. Для изоляции потребуется изолента, а лучше – термоусадочные трубки. Не стоит надеяться на то, что отрезки «термоусадки» часто входят в комплект поставки «теплого пола» – разумнее предусмотреть собственный запас. Если есть строительный фен, то это значительно облегчит операцию прогрева закрытых «термоусадкой» участков электроцепи.

И в ходе монтажа, и особенно по его завершении, перед пуском, необходимо контролировать правильность и надежность коммутации, соответствие параметров электрической цепи паспортным показателям. В этом случае трудно обойтись без тестера – мультиметра. Лучше его приобрести сразу – стоит он не столь дорого, а в домашнем хозяйстве ему часто находится применение.

Для контроля коммутируемой электрической цепи потребуется мультиметр
  • Наконец, монтаж электрического теплого пола будет сопровождаться и общестроительными работами. Для прорезки штрабы под укладку проводов или термодатчика нужна будет шлифмашинка-«болгарка» с кругом по камню, или перфоратор. Некоторые типы теплых полов требуют заливки стяжки – для этого также требуется особый инструмент. Так как наша конечная цель – уложить на пол керамическую плитку, то не обойтись без «арсенала» и для этой операции: зубчатых шпателей, миксера для замешивания клея, валиков и кистей для предварительного грунтования поверхности, уровня для контроля правильности укладки и т.п.

Полностью разобраться, какой же инструмент потребуется в конкретном случае, можно будет после ознакомления с описанием монтажных работ с различными типами электрического «теплого пола».

Проведение монтажа электрического теплого пола под плитку

«Теплый пол» с нагревательным кабелем

Основные типы нагревательных кабелей

Такая разновидность электрического «теплого пола» подразумевает использование нагревательного кабеля. Он раскладывается по поверхности в определенном порядке, а затем закрывается сверху стяжкой, которая впоследствии становится основанием для укладки керамической плитки.

Существует три основных типа нагревательных кабелей для таких целей:

  • Одножильные кабели. Как понятно уже из названия, под изоляцией скрыт только один провод, который одновременно будет выполнять функцию и проводника, и нагревательного элемента. Для этого используется проводник с высоким сопротивлением, обладающий способностью к быстрому резистивному разогреву. По сути – это та же длинная «спираль» в изоляции, которую используют в других нагревательных приборах.

В таких кабелях привлекает только невысокая цена. Но вот монтаж их может вызвать определённые трудности. Чтобы замкнуть цепь кабельный контур придётся выкладывать таким образом, чтобы оба конца бухты сошлись в одной точке – в месте установки блока управления. Вроде бы – не страшно, но на практике случается, когда тесные размеры помещения или его особая конфигурация делают эту задачу чрезвычайно сложной, а порой – даже и вовсе не разрешимой. Дело в том, что должно быть соблюдено правило – ни при каких обстоятельства петли нагревательного кабеля не должны пересекаться между собой.

Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)
  • С двужильными кабелями уже значительно проще – они имеют два проводника. Роль нагревателя могут играть оба, или же один становится источником тепла, а второй служит только для замыкания цепи. В любом случае на конце кабеля стоит контактная соединительная муфта, в которой оба проводника коммутированы между собой.

Укладка такого кабель не составляет особого труда, так как к точке подключения подводится только один его конец, а то, где окажется второй, с муфтой – уже не имеет никакого значения.

И тот и другой кабель — резистивного действия, то есть нагреваются они одновременно и одинаково по всей своей длине, и регулировка нагрева производится исключительно включением и выключением питания в термостатическом блоке управления.

  • Более совершенным является инновационный саморегулирующийся кабель, в котором металлические провода исполняют исключительно роль проводников, а нагрев идет за счет полупроводниковой матрицы, расположенной межу проводами. Концевая муфта выполняет только изоляционную роль, так как два провода между собой не соединяются. Протекание электрического тока идет по всей длине кабеля через матрицу, которая имеет очень интересное свойство. В холодном состоянии проводимость достигает максимума, поэтому происходит быстрый нагрев. Но по мере роста температуры проводимость снижается, и при достижении определенного предела нагрева полупроводник практически полностью «запирается». Причем, это явление прослеживается на каждом отдельно взятом участке кабеля – так происходит процесс саморегуляции.

Это дает весьма чувствительный эффект экономии электроэнергии – кабель не станет потреблять больше, чем ему необходимо для нагрева до определенной температуры. Кроме того, исключается вероятность перегрева.

Такие изделия пока что достаточно дороги, поэтому не получили слишком широкого распространения, но их время, наверняка – впереди. А пока что оптимальным вариантом по сочетанию доступной цены и удобной укладки можно назвать двухжильный резистивный вариант, о котором и пойдет разговор далее.

Любые кабели, кроме своей «рабочей» части, имеют еще и обычный соединительный провод, который не греется в работе, а служит исключительно для коммутации. Такие провода (их обычно называют «холодными концами») соединены с греющей частью специальной муфтой. Другой конец  свободен – именно его и соединяют к соответствующим клеммам термостатического блока управления.

По какой схеме уложить кабель, и сколько его потребуется?

Работа по созданию «теплого пола» всегда предваряется составлением схемы раскладки нагревательных элементов.

Уже упоминалось, что резистивный кабель нагревается равномерно по всей своей длине, и это важное обстоятельство избавляет от многих сложностей. Так, если при укладке водяных контуров приходится применять достаточно сложные схемы – «улитки», «двойные змейки» или «двойные улитки» и т.п., что вызвано постепенной потерей тепла по мере удаления трубы от коллектора, то в нашем случае – все гораздо проще. Главное – обеспечить равномерное распределение тепловой энергии по обогреваемой площади, то есть выбрать правильный шаг укладки – расстояние между соседними петлями кабеля.

При составлении схемы раскладки обязательно принимают во внимание несколько важных моментов:

Пример схемы раскладки нагревательного кабеля
  • Место установки терморегулятора (поз. 1) – в принципе, произвольное, но не ниже 300 мм от уровня будущего пола (с учетом заливаемой стяжки и укладываемой керамической плитки). Очень часто его располагают на одном уровне с выключателями – получается общий «ансамбль». В любом случае место должно быть таким, чтобы обеспечивался и визуальный контроль, и быстрота доступа к прибору. Запрещается закрывать пульт блок управления чем бы то ни было – мебелью, ковром, гардинами и т. п.
  • Термодатчик на своем штатном сигнальном проводе (поз. 2) должен разместиться точно по центру петли кабеля, и с расстоянием от стены примерно 500÷600 мм.
  • На схеме, уже после укладки кабеля, следует вымерить и отметить точки, в которых окажутся муфты – соединительная (поз. 3) на переходе с «холодного конца» на нагревательный кабель, и концевая (поз. 4).
  • Никогда не производится укладка кабеля на участках (поз. 5), где планируется установка стационарных предметов мебели (дивана, шкафа, тумбы, и т.п.) или бытовой техники (стиральной машины, холодильника). Выделяемое кабелем тепло должно постоянно отводиться, иначе вполне возможны перегрев и выход всей системы из строя, а крупные предметы локально нарушают нормальный теплообмен пола и воздуха в помещении.

Этим требованием можно пренебречь только при укладке саморегулирующегося кабеля – ему перегрев не страшен в принципе. Однако, есть ли смысл расходовать дорогостоящий кабель в местах, где нагрев не нужен «по умолчанию»?

  • При раскладке кабеля края его петель с любой стороны должны отстоять от стен как минимум на 50 мм (поз. N). Если установлен стационарный обогревательный прибор (радиатор, конвектор, печь, камин или даже просто проходит труба отопления), то это расстояние увеличивают как минимум до 100 мм.
  • Уже упоминалось правило о категорическом запрещении пересечения кабелей на схеме укладки, даже с разнесением их по высоте в толще стяжки!
  • Удобнее всего укладывать обогревательный кабель с фиксацией на специальные монтажные планки (поз. 6). Необходимую их длину для каждого конкретного места также подскажет подготовленная схема.
  • Считается, что для наиболее комфортного обогрева пола необходимо «закрыть» обогревающим кабелем порядка 75% от общей площади помещения.

Кабель приобретают, как правило, в готовом виде, то есть определённым метражом, но с уже установленными переходными и концевыми муфтами. Существуют технологии самостоятельной установки таких муфт, но для этого нужны некоторые навыки электротехнических работ и особая аккуратность.

Длина рассчитывается исходя из потребности данного помещения в тепловой энергии на единицу площади (Ps, Вт/м²) и удельной тепловой мощности выбираемого кабеля (Pуд). Эта величина всегда указывается в паспортных характеристиках изделия (Вт/м).

Необходимое количество тепла Ps можно принять равным:

Особенности помещений и планируемой эксплуатации системы подогрева«Теплый пол» рассматривается в качестве основного источника обогрева«Теплый пол» создается только для повышения комфортности
Пол «по грунту» или над неотапливаемым помещением180 Вт/м²130 Вт/м²
Пол над отапливаемым помещением150 Вт/м²110 Вт/м²

Таким образом, необходимую длину кабеля несложно вычислить по следующему соотношению:

= S × Ps / Pуд

где S, соответственно, площадь, на которой будет выкладываться кабель.

керамическая плитка

Испытываете затруднения с расчетом площади? Идем на помощь!

Случается, что участки, на которых будет выкладываться «теплый пол», принимают весьма затейливые конфигурации. Ничего страшного – их можно разбить на несколько фигур попроще (прямоугольников, трапеций, треугольников), а затем просуммировать полученные значения. Быстро рассчитать площадь помещения даже для самых сложных случаев поможет статья нашего портала, в которой, кстати, размещены очень удобные калькуляторы.

Как правильно сделать теплый пол своими руками

Статью опубликовал: Николай Стрелковский

Обновлено: 30.12.2018

Традиционные системы отопления с помощью настенных радиаторов отличаются тем, что воздух нагревается и поднимается вверх, оставляя нижнюю часть комнаты более прохладной. К тому же батареи обычно находятся возле окна, прикрыты шторами и мебелью. Устройство «теплого пола» решает все эти проблемы разом – нагретый воздух расходится с самого низа и распределяется равномерно по всему помещению.

Как правильно сделать теплый пол

Содержание статьи

Видео - Как правильно сделать теплый пол (водяной)

Разновидности

  1. Электрические теплые полы (кабельные, на основании или т. н. нагревательные маты и инфракрасные).
  2. Водяные.

Оба типа могут заменить собой основную систему отопления, или дополнить ее. Средний срок эксплуатации – 20 лет. Уровень безопасности и надежности тоже примерно одинаковый.

Электрические полы можно монтировать в любом помещении, даже в квартирах, где обустройство водяного пола не допускается (относительно старые постройки с централизованной отопительной системой и слабыми плитами перекрытия). Они позволяют быстро прогреть комнату и просты в установке. В свою очередь, водяные полы дешевле в эксплуатации и не создают излучений.

Видео - Электрический теплый пол

Технология укладки электрической напольной системы отопления

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций. Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см.

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Подготовка поверхности

Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.

Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.

Теплоизоляция

Теплоизоляция

Разметка

Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).

Монтаж. Пошаговое руководство

  • Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.
  • Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.

Изгибы делаются плавными, без резких переломов и натяжений

Совет! Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте.

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

  • Установить температурный датчик.

Очень важно: датчик предварительно помещается в гофрированную трубку без отверстий, чтобы внутрь не проник раствор стяжки; доступ к датчику должен быть максимально легким (на случай его выхода из строя).

Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.

  • Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
  • Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
  • Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
  • Выключить питание.
  • Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.
  • Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.

    Сделать стяжку или наливной пол

Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.

Отступ от стен
Отступ от других нагревательных элементов
Параметры канавки для монтируемого датчика температуры
  • Ширина – 20 мм
  • Глубина – 20 мм
  • Длина – 50-60 см на полу + 30-50 см на стене
Формула для расчета шага укладки
  • Шаг (в см) = (100S)/L, где
  • S - площадь помещения (кв.м.),
  • L – длина секции (м)
Максимальное отклонение от рассчитанного шага укладки

Важные моменты!

  1. В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
  2. Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
  3. Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания - 28-30 дней)!

Кабель на армирующей сетке: отличительные особенности монтажа

Кабель на армирующей сетке

Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.

Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.

Пересечение или наложение фрагментов не допускаются

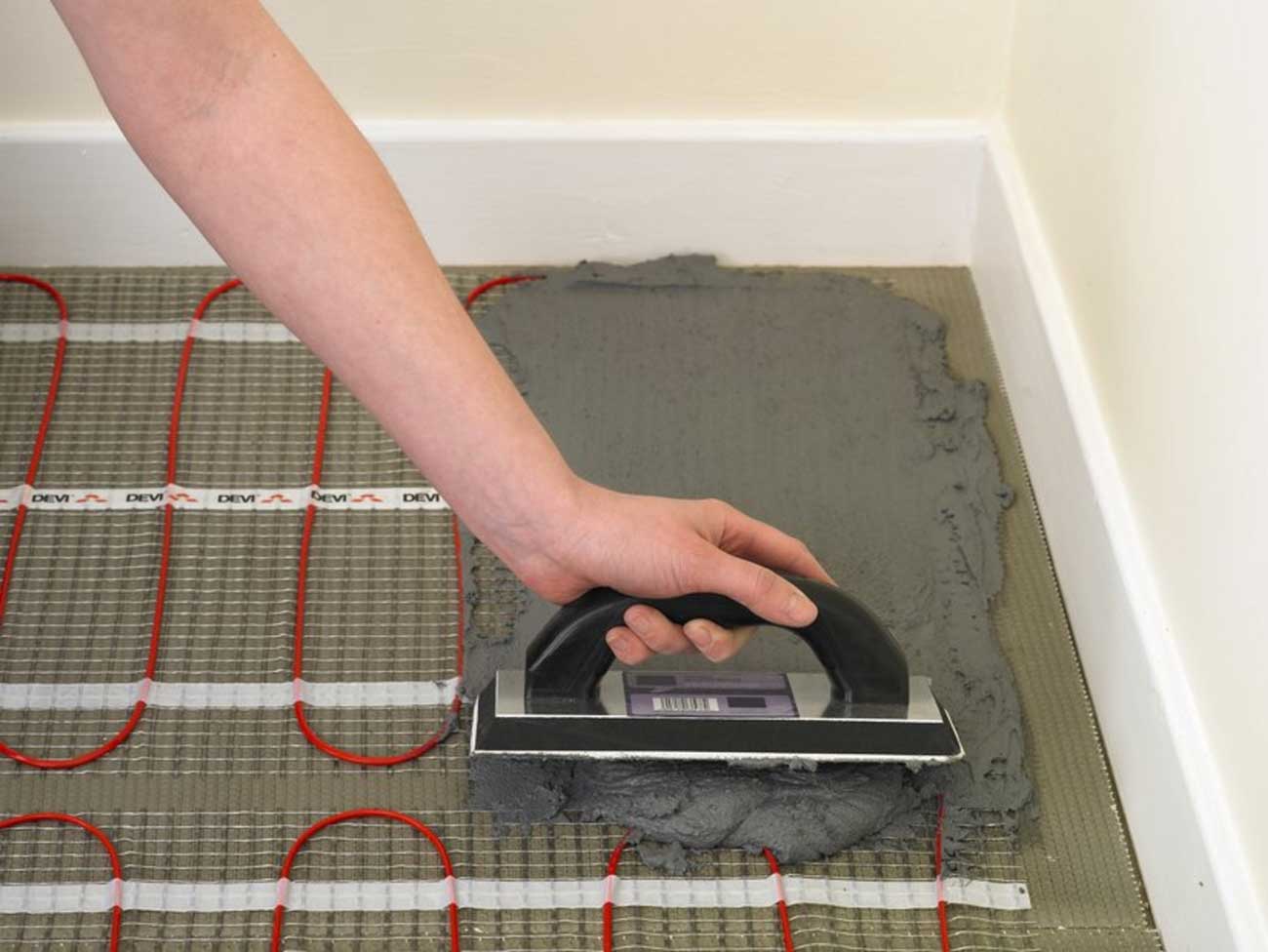

В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.

Совет! В процессе работы не допускайте сквозняков в помещении.

Инфракрасный теплый пол: несколько нюансов

Инфракрасный теплый пол

На пленке с инфракрасным нагревательным элементом сразу нанесены линии разрезов, а в качестве подложки под нее достаточно слоя теплоотражающего материала, зафиксированного двусторонним скотчем или строительным степлером (места состыковок скрываются скотчем).

Как резать пленку

Алгоритм монтажа

1. Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы, причем одна часть контакта должна оказаться внутри пленки.

Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы

2. С помощью скотча ленты-пленки соединяются между собой.

С помощью скотча ленты-пленки соединяются между собой

Монтаж электрического теплого пола – советы от Леруа Мерлен в Москве

Москва и область Магазины Каталог Москва и область Магазины Корзина Каталог Поддержка Выберите городМосква и область Санкт-Петербург Алматы Архангельск Барнаул Белгород Владивосток Владикавказ Волгоград Волжский Воронеж Екатеринбург Иваново Ижевск Иркутск Йошкар-Ола Казань Калининград Калуга Кемерово Киров Клин Кострома Краснодар Красноярск Курск Липецк Магнитогорск Набережные Челны Нижнекамск Нижний Новгород Новокузнецк Новороссийск Новосибирск Ногинск Омск Оренбург Орёл Пенза Пермь Петрозаводск Псков Пятигорск Ростов-на-Дону Рязань Самара Саранск Саратов Смоленск Сочи Ставрополь Стерлитамак Сыктывкар Тверь Тольятти Томск Тула Тюмень Ульяновск Уфа Хабаровск Челябинск Череповец Элиста Яр

Монтаж электрического теплого пола – советы по самостоятельному ремонту от Леруа Мерлен в Ростове-на-Дону

Ростов-на-Дону Магазины Каталог Ростов-на-Дону Магазины Корзина Каталог Поддержка Выберите городМосква и область Санкт-Петербург Алматы Архангельск Барнаул Белгород Владивосток Владикавказ Волгоград Волжский Воронеж Екатеринбург Иваново Ижевск Иркутск Йошкар-Ола Казань Калининград Калуга Кемерово Киров Клин Кострома Краснодар Красноярск Курск Липецк Магнитогорск Набережные Челны Нижнекамск Нижний Новгород Новокузнецк Новороссийск Новосибирск Ногинск Омск Оренбург Орёл Пенза Пермь Петрозаводск Псков Пятигорск Ростов-на-Дону Рязань Самара Саранск Саратов Смоленск Сочи Ставрополь Стерлитамак Сыктывкар Тверь Тольятти Томск Тула Тюмень Ульяновск Уфа Хабаровск Челябинск Череповец Элиста

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.


Электрический теплый пол своими руками

Здесь вы узнаете:

Электрический теплый пол своими руками можно выполнить нескольких видов: кабельный, инфракрасный, стержневой или на основе термоматов. Проще и дешевле в эксплуатации - инфракрасный теплый пол.

Разновидности электрических теплых полов

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.


Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

  • Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
  • Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
  • Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Как правильно выбрать способ монтажа

Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».

Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.

Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.

В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.

И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).

Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.

Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Коридор, кухня 90-140
Санузел, ванная комната 170-190
Балконы, лоджии До 200
Жилые помещения До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

Монтаж кабельной системы

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

  • Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
  • Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
  • Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля

  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Монтаж кабеля в слой плиточного клея

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.


На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор

Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля

По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие

Инструкция по монтажу инфракрасного пола

Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.

Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.

Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.

Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.

Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.


Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети

Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки. Здесь важно использовать магнитный пускатель.

После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.

Стоит избегать прикосновений двух полос, так как это приведет к перегреву системы в месте соприкосновения. Для крепления нагревательных элементов чаще всего используют степлер или скотч, реже мебельные гвозди. Такие методы крепления дадут гарантию того, что в будущем полосы не сместятся и не попадут одна на другую.

Правила укладки нагревательных элементов:

  • прикрепляются только на прозрачную кайму;
  • нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
  • главные провода должны быть проведены под плинтус;
  • чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.

После проделанных этапов работы систему нужно детально проверить. В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки.


Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола

Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.

Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.

Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.

В зависимости от основания на которое укладывается теплый пол, технология его монтажа может несколько отличаться:

  1. Укладка на деревянный пол.
  2. Укладка на бетонное основание.

Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.


Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно

Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.

Линолеум обязательно должен обладать хорошей теплопроводностью, при этом быть очень прочным и устойчивым к выцветанию. В качестве хорошего примера выступает многослойный линолеум из поливинилхлорида, который не боится воздействия тепла.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.


Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.


Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².


Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Распространенные ошибки

Самой первой ошибкой можно считать установку электрического пола под тяжелой массивной гарнитурой. Под тяжестью материалов происходит недостаточное охлаждение напольного покрытия, которое приводит перегреву и поломке нагревательных элементов.

Искривление и сгибание кабеля приводит к поломке всей системы обогрева. Если использован способ пленочного обогрева, выход из строя системы может произойти из-за повреждения греющей пленки.

Неправильное контролирование сопротивления изоляции в период монтажа – также распространенная ошибка новичков. Значение не должно расходиться от заявленного производителя больше, чем на 10 процентов. В противном случае вас ждут неисправности ЭТП.

Нельзя заливать температурный датчик в стяжку. Его устанавливают в гофрированную трубу, которую и помещают в стяжку. Чтобы устранить поломку в залитом стяжкой датчике, потребуется немало усилий.

Монтаж инфракрасной пленки требует изолирование токоведущих частей пленки. При несоблюдении этого правила будет постоянно происходить утечка тока и отключение питания системы. Кабель, установленный в нагревательном мате, резать запрещено. Необходимо правильно вымерить площадь для обогрева и лучше оставить часть комнаты не закрытой обогревателем.

Полы с подогревом - влажные по сравнению с электрическими полами с подогревом

Полы с подогревом - залог комфорта и экономии?

Полы с подогревом могут стать отличным способом обогрева вашего дома - они хорошо выглядят, экономят место, обычно дешевле в эксплуатации и не вызывают уродливых радиаторов! Однако одно решение, которое вам нужно сделать, - это выбрать влажную или сухую систему. Другими словами, вы хотите систему электрического теплого пола или систему с водопроводом и трубами?

Не существует универсального ответа.Итак, давайте рассмотрим некоторые плюсы и минусы каждого типа отопления:

Мокрые системы - Плюсы

    • Чрезвычайно эффективен в эксплуатации и работает при низких температурах.
    • Идеально подходит для использования с тепловыми насосами для достижения невероятной эффективности.

Влажные системы - Минусы

    • Первоначальные затраты очень высоки
    • Экономия по сравнению с радиаторами не делает его рентабельным.
    • Трубы труднодоступны, если есть какие-либо проблемы.

Электросистемы - Плюсы

    • Относительно недорого в установке
    • Нет трубопроводов - простой монтаж.
    • Легко устанавливается на верхних этажах

Электрические системы - минусы

    • Очень дорого в эксплуатации
    • Размещение мебели и тяжелых предметов необходимо производить осторожно.

Итак, как видите, у каждого метода теплого пола есть свои плюсы и минусы, и зачастую это не просто выбор.

Стоимость теплых полов

Это будет немного зависеть от таких вещей, как тип вашего пола - твердый или подвесной, но можно с уверенностью сказать, что влажная система намного дороже. Обычно мы видим расценки на установку системы влажных полов около 100 фунтов стерлингов за квадратный метр. Это действительно может добавить, скажем, недвижимость площадью 50 квадратных метров!

Теплый пол перед укладкой стяжки.

Электрические полы с подогревом стоят намного меньше, причем некоторые системы стоят всего 20 фунтов за квадратный метр.Так что для некоторых это очень привлекательный вариант. Однако эксплуатационные расходы, вероятно, будут намного выше, поскольку стоимость электроэнергии на единицу намного выше, чем стоимость газа или теплового насоса.

Стоит ли нам мокрый или сухой теплый пол?

Это действительно зависит от ваших обстоятельств. Если у вас дешевое электричество, солнечная или ветровая система, то в качестве альтернативы могут быть конкурентоспособными электрические теплые полы. Это, безусловно, дешево в установке. Если вы подключены к газовой сети или можете использовать тепловой насос, то влажные полы с подогревом - явный победитель, особенно с точки зрения долгосрочной окупаемости.

Электрическое отопление все еще может быть полезно в качестве дополнительной системы отопления, например, для поддержания теплого пола в ванной комнате, но на самом деле его не следует использовать в качестве основной системы отопления, если вы не относитесь к довольно специфической категории.

Отзывы на теплый пол

- интернет-магазины и отзывы на теплый пол на AliExpress

Отличные новости !!! Вы попали в нужное место для теплых полов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот теплый пол в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть теплый пол на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в теплых полах и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести теплый пол по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Полы с подогревом | Ebeco

Комплект кабелей 500

Energy smart электрические полы с подогревом. Включает термостат EB-Therm 500 с поддержкой WiFi.Вместе с аксессуаром EB-Connect WiFi у вас также есть возможность управлять подогревом пола через приложение Ebeco Connect.

Комплект кабелей 200

Греющий кабель на барабане в комплекте с аксессуарами. Хороший выбор для напольной плитки и натурального камня. Термостат EB-Therm 205 с двумя энергосберегающими программами.

Комплект фольги 500

Комплект электрических теплых полов для паркета, ламината и пластикового мата.Включает термостат EB-Therm 500 с поддержкой WiFi. С аксессуаром EB-Connect WiFi у вас есть возможность управлять подогревом пола с помощью приложения Ebeco Connect.

Комплект Thermoflex 500

Теплый пол на самоклеящемся мате. Поставляется в комплекте с термостатом EB-Therm 500 с поддержкой Wi-Fi. Когда вы добавите аксессуар EB-Connect WiFi, у вас будет возможность управлять подогревом пола через приложение Ebeco Connect.

Комплект Thermoflex 200

Теплый пол с нагревательным кабелем на самоклеящемся мате. Термостат EB-Therm 205 входит в комплект и имеет две регулируемые программы энергосбережения.

Термофлекс 120

Прочный и надежный теплый пол на самоклеящемся коврике для нагревательного кабеля.Безгалогенный нагревательный кабель закреплен на самоклеящемся коврике. Дополните раствор термостатом.

Термофлекс 45 и 60

Thermoflex 45 и 60 - это маломощные решения, позволяющие устанавливать комфортный теплый пол в новостройках. Безгалогенный нагревательный кабель закреплен на самоклеящемся коврике. Дополните раствор термостатом.

Cableflex

Cableflex - это гибкий и простой в обращении нагревательный кабель с последовательным сопротивлением.Дополните раствор термостатом.

Multiflex 20

Мощный нагревательный кабель, отлично подходящий для заделки в бетон. Лучший выбор для зимнего сада. Дополните раствор термостатом.

Электрический теплый пол - Общие обсуждения

Конец озера:

Хорошо, я понимаю, что нельзя давать никаких обещаний, но меня интересует интуиция человека, который занимается настройкой / разработкой Smartthings.Можете ли вы обычно взламывать (официально) неподдерживаемые устройства z-wave для работы с пользовательскими типами устройств и т. Д.? Или это больше похоже на 50-50 или даже меньше шансов заставить их работать?

Это полностью зависит от «наборов команд Z wave», которые использует устройство. Вам необходимо соответствие между наборами команд, которые поддерживает SmartThings, и наборами команд, которые требуются устройству.

Вы можете просмотреть их для любого сертифицированного устройства, перейдя в каталог продукции Z-wave alliance и просмотрев официальные документы по сертификации, в частности «Заявление о соответствии.”

Например, существует ряд устройств, которые просто идентифицируют себя как «термостаты» и могут принимать базовые команды Zwave для этого класса устройств. Один из них на самом деле вовсе не термостат: это мост Z-волна в ИК-порт, который принимает команду Zwave и затем выдает соответствующую ИК-команду, чтобы он мог действовать как ИК-пульт для кондиционера в помещении. Но он использует наборы команд термостата, поэтому с точки зрения zwave его класс устройства - «термостат».

Сложности возникают тогда, когда производители добавляют кучу дополнительных функций, которые работают только с определенными контроллерами Zwave.

Для некоторых интеграций мы можем обойти пропущенные команды, упростив работу и рассматривая устройство как переключатель включения / выключения или датчик открытия / закрытия. Например, один из контроллеров гаражных ворот Zwave, Tellguard, на самом деле не идентифицирует себя как «устройство контроля шлагбаума». вместо этого он просто идентифицирует себя как переключатель включения / выключения. Это означает, что он может работать практически с любым контроллером Z wave, но при этом предлагает ограниченный набор функций.

Таким образом, иногда, даже если производитель не предполагал, что он будет использоваться таким образом, мы можем использовать ту же логику и настроить пользовательский тип устройства SmartThings, который будет переопределять устройство как переключатель включения / выключения или какое-либо другое базовое устройство. класс.Затем мы просто отправляем эти основные команды. У нас может не быть доступа ко всем функциям, встроенным в устройство производителем, но мы все же можем извлечь из этого пользу.

С другой стороны, есть другие устройства, которым для работы требуются отсутствующие команды, и в этом случае мы просто ничего не можем сделать.

Я слишком устал прямо сейчас, чтобы исследовать это конкретное устройство для вас (я квадрипартик и полагаюсь на преобразование текста в речь), но вы можете провести исследование самостоятельно или попросить других членов сообщества помочь.

Начните здесь, хотя устройства не всегда относятся к той категории, которую вы могли ожидать. Так что вам, возможно, придется осмотреться, чтобы найти его. Опять же, вы ищете «заявление о соответствии», чтобы найти список поддерживаемых команд.

Z-волна

Более безопасные и умные дома начинаются с Z-Wave

Z-Wave - лучший выбор для умного дома. Покупайте товары Z-Wave - умные фонари, замки, термостаты и многое другое.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
