Стяжка для водяного теплого пола или секреты теплоотдачи
Статей как правильно сделать стяжку для водяного теплого пола написано много, да и видео снято не мало. Но наша статья не о заливке, а о теплоотдаче. Все прекрасно знают, что керамическая плитка лучше для водяного теплого пола, ламинат хуже. Но лучше или хуже не даст ответ на вопрос, будет ли тепло в доме, после монтажа водяного теплого пола и укладки напольного покрытия. Чтобы ответить на этот вопрос, нужно понять, как влияет материал заливки на теплоотдачу водяных полов. Важным элементом является и напольное покрытие.
Водяной теплый пол — единственная система отопления
Водяные теплые полы, в настоящее время, все чаще стали использовать как основную систему отопления. Причина такого выбора, появление большого числа разных утеплителей и самое главное, применение утепления в строительстве домов. Современные утеплители позволяют качественно произвести утепление всех элементов конструкции.
В интернете есть много споров о достаточности теплых полов в качестве единственной системы отопления. Многие монтажники или фирмы заявляют однозначно, что теплые полы использовать в качестве основной и единственной системы отопления нельзя, но мы больше чем уверены, если попросить их предоставить расчеты, они не смогут это сделать и будут говорить, что у них большой опыт, они сделали кучу объектов и т.д. Готовы вы опереться на такие высказывания и рискнуть своими деньгами? Хорошо, вы согласились с ними и сделали к теплым полам еще и радиаторную систему отопления, мастера застраховали себя на 100%. Смета выросла процентов на 50-70, а зимой, особенно в условиях климата Краснодарского края, когда всего на неделю придется включить радиаторы, а остальной отопительный сезон пройдете на теплых полах, думаем тогда станет обидно за потраченные деньги. Поэтому в своей статье мы коснемся расчетов в которых покажем, как влияет материал заливки стяжки на теплоотдачу водяного теплого пола. Еще мы «поиграем» шагом укладки и напольным покрытием.
В этих расчетах не будет использоваться куча непонятных формул, а воспользуемся одной из лучших и удобных программ, предназначенных для таких расчетов.
Программа компании SANCOM. Этот разработчик делает программы проектирования системы отопления для многих известных брендов: REHAU, KAN, HERTZи др.
Расчет теплопотерь — основа правильного подбораЧтобы понять, хватит ли нам теплых полов для отопления, необходимо знать теплопотери. Такой расчет можно сделать как самостоятельно, так и воспользовавшись готовыми программами. Зная теплопотери, мы сможем правильно спроектировать «пирог» водяного теплого пола. Для простоты мы взяли проект дома из интернета и сделали два расчета. Кликайте по ссылкам.
|
Теплотехнический расчет утепленного дома |
Теплотехнический расчет не утепленного дома |
Из расчета видно, что теплопотери утепленного дома составляют 4,078 кВт, а теплопотери не утепленного 18,891 кВт.
Теперь о том, чего практически не найдете в интернете. Предположим, водяной теплый пол уложен, как заливать знаем, остался вопрос чем заливать. В нашем арсенале три основных материала заливки.
- Тяжелый бетон с природным заполнителем (мы предпочитаем морской камешек мелкой фракции.
- Обычный цементно-песчаный раствор
- Очень популярная, в последнее время, полусухая стяжка.
Нам необходимо понять какой из этих материалов даст нам максимальную теплоотдачу.
Вводные:
-труба REHAURAUTERMS17*2,0 мм
-длина ветки 80 метров
— подводящая линия (подача и обратка) – 10 метров
— шаг укладки будем менять от 100 до 200 мм
— рантовые зоны отключим
— подача 35, 40, 45, 50С
— обратка на 10 градусов ниже
Под трубами:
Полы на грунте
Плита бетонная 100 мм
Утеплитель ЭППС 50 мм
Толщина стяжки 70 мм
Покрытие будем менять.

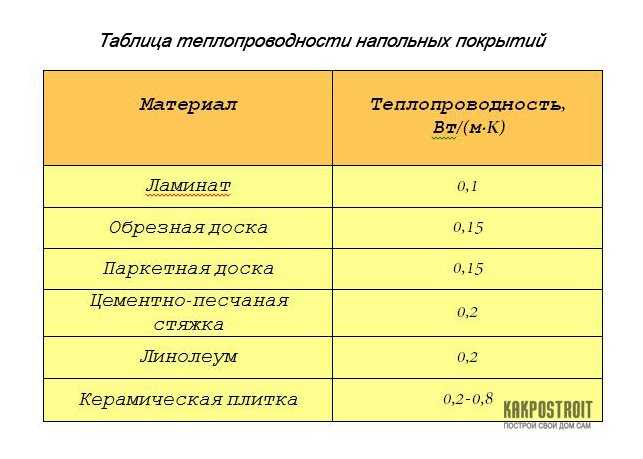

Плитка, линолиум или ламинат. У всех материалов приблизительно одинаковая толщина 10 мм.

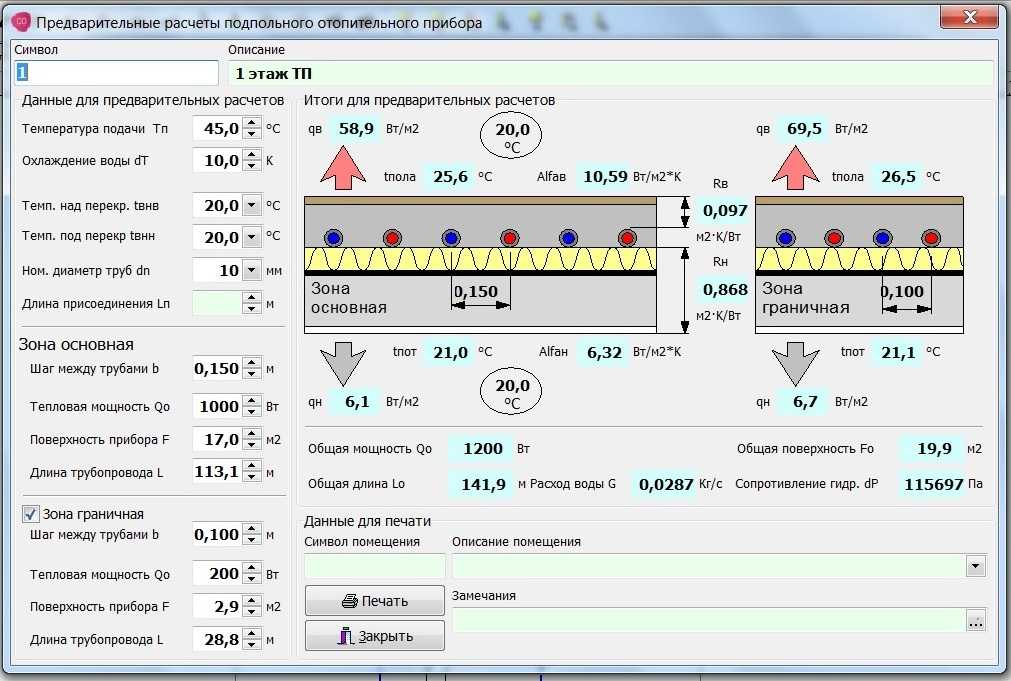

Приступаем к вводу данных.
Дальше сам расчет. Расчет разместим в виде картинок только для одного покрытия, остальное сведем в таблицу.
Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке тяжелым бетоном:
Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке цементно-песчанным раствором:
Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке полусухой стяжкой:
Выводы:
Если при строительстве дома был применено утепление, при любых обстоятельствах использование водяных теплых полов, в качестве основной и единственной системы отопления, будет достаточно. Максимальную теплоотдачу мы можем получить если в качестве стяжки будем использовать бетон с натуральным наполнителем.
Цементно-песчаный раствор – это золотая середина между заливкой бетоном и полусухой стяжкой.
Полусухая стяжка – больше подходит как утеплитель, чем как стяжка для водяный теплых полов. Подробнее о коеффициенте сопротивления можно прочитать в этом документе. Да, ее можно прогреть. Из таблички видно, что поверхность теплого пола еще далека до нормы для жилых помещений (29С), но нам и котел необходимо разгонять выше 50С и практически всегда треть тепла будет уходить в землю вместе с деньгами за отопление.
В качестве подложки для водяного теплого пола под ламинат, необходимо применять обычный строительный картон. Он лучше проводит тепло и выполняет функцию прокладки между доской и бетоном. Не стоит применять специальные вспененные подложки для теплого пола, это все маркетинговые штучки, которые значительно уменьшат теплопередачу от труб водяного пола к воздуху в помещении.
Social Like
Теплый пол (водяной теплый пол)
- VALTEC
- Теплый пол (водяной теплый пол)
Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами.
Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.
VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.
Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м
В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м2».
Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.
Задай свой вопрос по водяным теплым полам
Интервью
Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.
Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие. Малейший простой на месте – это шаг назад.
Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.
В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным.
Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.
Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.
Поскольку тепло распределяется в помещении равномерно, средняя температура в комнате может быть понижена на 2 °С без изменений в ощущениях тепла человеком, что обеспечивает экономию энергии на 10–20 %. И это при стандартной высоте потолка в 3 м. В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.
Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.
А в чем проявляются эстетика и гигиеничность «теплого пола»?
– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов. Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.
Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.
Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий. Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.
Как и другая продукция VALTEC, компоненты для напольного отопления имеют 7-летнюю гарантию от производителя.
Водяной теплый пол: вопросы и ответы — проектирование, монтаж, эксплуатация
Теплый пол: все об электрических и гидравлических системах
Лучшая система отопления, которая может быть в доме, это та, о которой вы не подозреваете. Ночью радиаторы не гремят. Никаких вентиляционных отверстий, свистящих, как реактивный самолет, готовящийся к взлету. Никаких пыльных воздуховодов, из-за которых тратятся счета ваших аллергологов. Просто равномерное тепловое одеяло именно там, где вы этого хотите.
This Old House Эксперт по сантехнике и отоплению Ричард Третуи поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать правильный вариант для вашего дома.
Насколько хорошо работают лучистые теплые полы? В этом привлекательность лучистого обогрева пола, говорит This Old House эксперт по сантехнике и отоплению Ричард Третеви, который уже давно является его поклонником.
«Это действительно невидимо», — говорит он. Но у лучистой системы отопления есть больше, чем просто эстетика. Кроме того, это очень эффективный способ отопления дома, повышающий комфорт и снижающий затраты на электроэнергию.
В лучистых установках тепло обеспечивается трубами с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые объекты, с которыми сталкиваются, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не крадут тепло у вашего тела.
Чем отличается от обычного отопления? Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выдувается из регистров при хорошо прогретой температуре 120 градусов, поднимается наверх комнаты, где быстро отдает тепло, а затем опускается вниз, охлаждаясь.
Воздух в комнате становится неприятно стратифицированным: голова купается в тепле, а пальцы ног лежат в морозной зоне. Тогда есть проблема езды на велосипеде. «Вы включаете печь, она быстро доводит вас до 68 или 70, а затем отключается», — говорит Ричард. Результатом является явление, которое он называет «холодные 70», это то, что вы чувствуете сразу после того, как горячий воздух перестает качать из регистров.
Эти резкие взлеты и падения отсутствуют благодаря сияющим полам, температура которых может достигать 85 градусов в холодный день. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается на потолке.
Два типа полов с подогревом: водяной и электрический Существует два основных типа лучистого подогрева пола, которые обеспечивают мягкое, ровное тепло: горячая вода или электричество. Электрический радиатор, в котором используются зигзагообразные петли резистивного провода, обычно устанавливается в отдельной комнате, например, в ванной или на кухне.
«Водяные» системы с горячей водой — самый популярный и экономичный способ обогреть весь дом — циркулируют воду из бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма. 9№ 0003
Гибкие трубки могут быть установлены различными способами: поверх чернового пола в рифленых панелях или на защелкивающихся сетках; врезан в алюминиевые полосы на нижней стороне пола; или залитый бетоном. После того, как система будет установлена, вы можете покрыть ее большинством видов финишного напольного покрытия, включая паркет и плитку.
Ковровое покрытие, однако, может быть непростым делом, особенно если под ним имеется толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард. «Это как надеть свитер на радиатор».
Водяной радиатор стоит дороже, чем установка других типов систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, независимо от того, начинаете ли вы с нуля или модернизируете, и где вы живете.
(Новые постройки, в которых трубы заглублены в бетонную плиту, как правило, самые дешевые). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.
Но если вас отпугивает ценник, подумайте вот о чем: после запуска и запуска система лучистого отопления может быть на 30% более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо утеплен дом. И нет никакого сравнения, когда дело доходит до комфорта. В этой категории всегда побеждает Radiant.
Водяной теплый пол
Гарри Кэмпбелл Что это такоеЭнергоэффективная система отопления дома, которая превращает весь пол в радиаторы, обогревая жилые помещения без неудобных карманов с горячим или холодным воздухом.
Как это работаетНагретая вода перекачивается из бойлера через гибкую трубку, встроенную в пол.
Почему он вам нужен Навсегда устраняет дискомфорт от холодных полов и сокращает счета за электроэнергию.
Несколько зон нагрева: Позволяет легко настроить количество тепла, подаваемого в разные помещения.
Наружный регулятор сбросаМедленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.
Трубка PexСпециально обработанный полиэтилен подает горячую воду для гидравлических систем. В отличие от меди, этот инертный пластик не подвергается коррозии и может быть установлен на большие расстояния с помощью всего пары фитингов, что снижает вероятность утечек.
Сколько это стоитУстановка от 6 до 15 долларов за квадратный фут. В общем, будьте готовы заплатить на 50 процентов больше за водяную систему лучистого пола, чем за обычное воздушное отопление.
Где достать Ни один производитель не поставляет все компоненты для водяного лучистого отопления.
Вам понадобится хороший подрядчик по отоплению, чтобы собрать систему. С электрическим радиатором легко найти готовые системы.
Электрический теплый пол
АламиАльтернативой стоимости и сложности водяной системы является электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенного прямо под финишным полом. Ни котла, ни воды, ни труб толщиной 1/2 дюйма для изменения высоты пола.
Для подключения проводки к панели потребуется электрик, но в остальном установка не сложнее укладки плитки. Подвох скрывается в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делает отопление всего дома непомерно дорогим. Это лучше всего подходит для точечного обогрева, например, для снятия холода с кафельной ванной или каменной столешницы.
Сияющие полы: краткий исторический обзор
Лучистое тепло восходит к древним временам, когда римляне отапливали комнаты, проводя дымоходы для рабских дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и подрумяненными.
Много веков спустя в этой стране Фрэнк Ллойд Райт зарыл медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, в том числе Левиттаун, последовали их примеру. Но когда трубы в конечном итоге подверглись коррозии, большинство домовладельцев отказались от блестящих полов, а не отбойного молотка.
Сегодня пластиковые трубы PEX заменили металл в качестве предпочтительного средства подачи водяного тепла в полы, что делает системы лучистого отопления более доступными, чем когда-либо. И благодаря безотказной работе в Европе, насчитывающей более 35 лет, они также стали более надежными.
Ресурсы
Элементы управления и части системы водяного отопления:
Корпорация Uponor
Apple Valley, Миннесота
800-321-4739
Uponor.us
: электрические излучающие маты0010
Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
Thermosoft.
com
Dently Yours
Lake Zurich, IL
800-875-5258
Demplyyours.com
Speedhate US
7. 888-ТЕПЛЫЙ ПОЛ
https://www.speedheating.com/
SunTouch
Спрингфилд, Миссури
888-432-8932
suntouch.com
800-660-7187
209009 Особая благодарность:
1 Ларри 30009
Radiant Panel Association
Loveland, CO
800-660-7187
radiantpanelassociation.org
Лучистое отопление | Министерство энергетики
Системы лучистого отопления подают тепло непосредственно к полу или к панелям в стене или потолке дома. Системы во многом зависят от лучистого теплопереноса — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете от тепла горячего элемента плиты, находящегося через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым отоплением пола или просто отоплением пола.
Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем отопление плинтуса, и обычно более эффективен, чем отопление с принудительной подачей воздуха, поскольку устраняет потери в воздуховоде. Люди с аллергией часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или жидкотопливные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, изучите нашу инфографику Energy Saver 101, посвященную отоплению дома.
Несмотря на свое название, лучистое отопление пола в значительной степени зависит от конвекции, естественной циркуляции тепла в помещении по мере того, как воздух, нагретый полом, поднимается вверх.
Системы лучистого обогрева пола существенно отличаются от лучистых панелей, используемых в стенах и потолках. По этой причине в следующих разделах отдельно рассматриваются теплоизлучающие полы и излучающие панели.
Теплый пол
Существует три типа лучистых полов: воздушные лучистые полы (воздух является теплоносителем), электрические теплые полы и водяные (водяные)
теплые полы. Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса пола из бетонных плит или легкого бетона поверх деревянного чернового пола, называются «мокрыми установками», а те, в которых установщик «вставляет» трубу излучающего пола между двумя слоями фанеры или прикрепляет трубку
Типы теплых полов
Теплые полы с воздушным обогревом
Воздух не может удерживать большое количество тепла, поэтому теплые воздушные полы нерентабельны в жилых помещениях и устанавливаются редко. Хотя их можно комбинировать с солнечными системами воздушного отопления, у этих систем есть очевидный недостаток, заключающийся в том, что они производят тепло только в дневное время, когда отопительные нагрузки обычно ниже.
Неэффективность попытки обогреть дом обычной печью, прокачивая воздух через полы ночью, перевешивает преимущества использования солнечного тепла днем. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоаккумулирующей среды использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).
Теплые электрические полы
Теплые электрические полы обычно состоят из электрических нагревательных кабелей, встроенных в пол. Также доступны системы с электрическими матами, установленными на черновом полу под напольным покрытием, таким как плитка.
Из-за относительно высокой стоимости электроэнергии электрические лучистые полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования. Повременные нормы позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно 9 часов).
вечера. до 6 утра). Если тепловая масса пола достаточно велика, аккумулированное в нем тепло будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных затрат электроэнергии, особенно когда дневные температуры значительно выше ночных. Это экономит значительную сумму денег по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.
Электрические теплые полы также могут иметь смысл для пристроек к дому, если было бы нецелесообразно расширять систему отопления в новом помещении. Однако домовладельцам следует рассмотреть другие варианты, такие как мини-сплит-тепловые насосы, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.
Водяные лучистые полы
Водяные (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Водяные системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах регулирование потока горячей воды через каждую трубную петлю с помощью зональных клапанов или насосов и термостатов регулирует температуру в помещении. Стоимость установки водяного лучистого пола варьируется в зависимости от местоположения и зависит от размера дома, типа установки, напольного покрытия, удаленности участка и стоимости рабочей силы.
Типы укладки на пол
Независимо от того, используете ли вы нагревательные кабели или трубы, методы установки электрических и водяных систем обогрева полов одинаковы.
В так называемых «мокрых» установках кабели или трубы встраиваются в твердый пол, и это самая старая форма современных систем лучистого пола. Трубка или кабель могут быть встроены в толстую бетонную фундаментную плиту (обычно используемую в «плитных» домах ранчо без подвала) или в тонкий слой бетона, гипса или другого материала, установленного поверх черного пола. Если используется бетон, а новый пол находится не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса.
Вы должны проконсультироваться с профессиональным инженером, чтобы определить несущую способность пола.
Толстые бетонные плиты идеально подходят для аккумулирования тепла от солнечных энергетических систем, мощность которых колеблется. Недостатком толстых плит является их медленная тепловая реакция, что делает такие стратегии, как ночные или дневные неудачи, трудными, если не невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с такими типами систем отопления.
Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, приобретают все большую популярность, главным образом потому, что сухой пол быстрее и дешевле укладывать. строить. Поскольку сухие полы предполагают нагрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.
В некоторых сухих установках трубы или кабели подвешиваются под полом между балками. Этот метод обычно требует сверления балок пола для установки труб. Под трубами также должна быть установлена отражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть установлены над полом, между двумя слоями чернового пола. В этих случаях жидкостные трубки часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно. Трубки и рассеиватели тепла закреплены между планками обрешетки, которые несут вес нового чернового пола и готовой поверхности пола.
По крайней мере, одна компания улучшила эту идею, изготовив фанерный черновой пол с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Такие продукты также позволяют использовать в два раза меньше труб или кабелей, поскольку теплопередача пола значительно улучшается по сравнению с более традиционными сухими или мокрыми полами.
Напольные покрытия
Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, поскольку она хорошо проводит тепло и способствует накоплению тепла. Также можно использовать обычные напольные покрытия, такие как листы винила и линолеума, ковровое покрытие или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.
Если вы хотите ковровое покрытие, используйте тонкий ковер с плотной набивкой и кладите как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, есть напольное покрытие, то в этих комнатах должен быть отдельный контур труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под накрытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянные полы должны быть ламинированными, а не массивными, чтобы уменьшить вероятность усадки и растрескивания древесины под воздействием тепла.
Излучающие панели
Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут обогреваться либо электричеством, либо трубами, по которым течет горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах.
