Как правильно вязать арматуру — способы вязки

Вязка стальной арматуры – это основной этап в создании арматурного каркаса. Посредством вяз создается армированная конструкция, которая при использовании наделяет бетон большей прочностью как на сжатие, так и на расширение. Если соединить прутья не подобающим образом, то вы рискуете не получить необходимую прочность.

Данная статья предназначена для тех, кто собирается вязать арматуру самостоятельно, но не знает, как это сделать правильно, какой инструмент для этого использовать и что нужно знать, чтобы не допустить ошибок, которые могут привести к негативным последствиям.

Способы вязки арматуры

Каждый из способов используется, исходя из типа постройки и требований проекта.

Вязка с помощью проволоки;
Вязка с помощью сварочного аппарата;
Вязка с использованием пластиковых хомутов.

Необходимые инструменты для вязки арматуры

Нужно понимать, что без использования инструментов, вязку будет выполнить достаточно тяжело. На рынке представлено много различных инструментов, которые не только упростят задачу, но и ускорят процесс.

Итак, вам понадобятся что-то из приведенных ниже инструментов:

Ручной крючок;
Вязальный пистолет;
Шуруповерт;
Клещи.

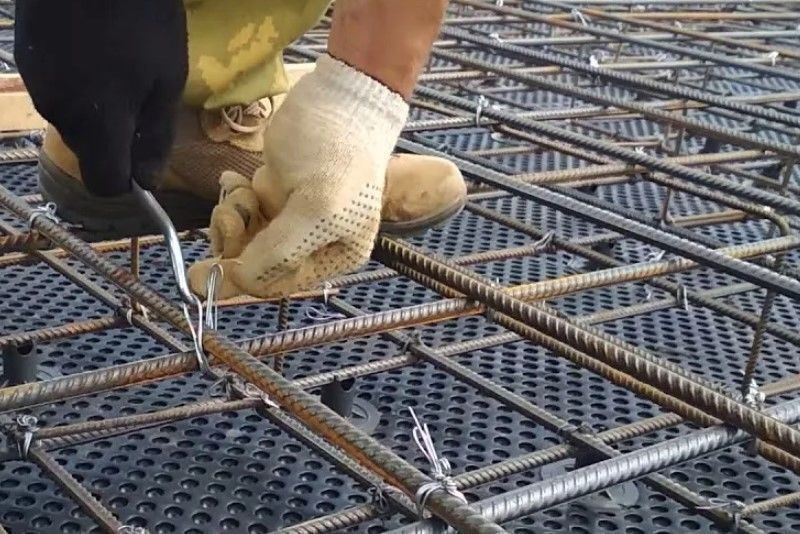

Вязка арматуры при помощи ручного крючка

Простой узел

Возьмите проволоку длинной в 15-20 см и согните ее пополам, чтобы соединить прутья между собой;
Согните проволоку снова, чтобы получился крючок;
Просуньте проволоку под арматуру, которую хотите связать;
Вставьте в полученную петлю крючок и зацепите свободный конец проволоки;
Натяните крючок на себя и докрутите до ее полного отрыва.

«Мертвый» узел

В основном такой узел используется для балок и колонн, потому как он надежно фиксирует арматуру в угол хомута.

Возьмите проволоку длинной 20-40 см (в зависимости от диаметра прутьев) и согните ее пополам;
Запустите проволоку, петлей вперед, под низ арматуры слева от хомута, оставив 2-4 см, чтобы завершить узел;
Заведите проволоку сверху хомута и снова загните под низ арматуры;
Вставьте крючок в петлю и зацепите свободный конец проволоки;
Потяните крючок на себя и одновременно сделайте несколько оборотов до момента полного зажима проволоки;
Оторвите петлю.

Прижимайте проволоку как можно ближе к арматуре и углу хомута, чтобы как можно надежнее зафиксировать арматуру. Если хомут чуть шатается, то вы можете либо перевязать узел, либо добавить поверх «мертвого» узла простой.

Армируя сложные конструкции, комбинируйте узлы. Сначала выполняется «мертвый» узел , а затем поверх него два простых – крест на крест.

Использование пистолета для вязки арматуры

Если вы понимаете, что вы будете вязать арматуру ни единожды, то мы советуем приобрести специальный пистолет. Да, стоит он недешево, но с другой стороны с его помощью можно сэкономить очень много времени. К тому же, именно это приспособление позволит вам выполнить вязку арматуры как можно качественнее. Единственное, что с помощью пистолета для вязки арматуры невозможно связать прутья большого диаметра и исправить сделанную работу.

Использование шуруповерта с крючком

Тут все просто: вы вставляете в шуруповерт крючок. В принципе, работает он так же, как и пистолет для арматуры. Все, что вам нужно сделать – это настроить шуруповерт так, чтобы не происходило обрыва проволоки при максимальной натяжке.

Использование клещей

Инструмент позволяет сэкономить проволоку, так как делать петли нет необходимости.

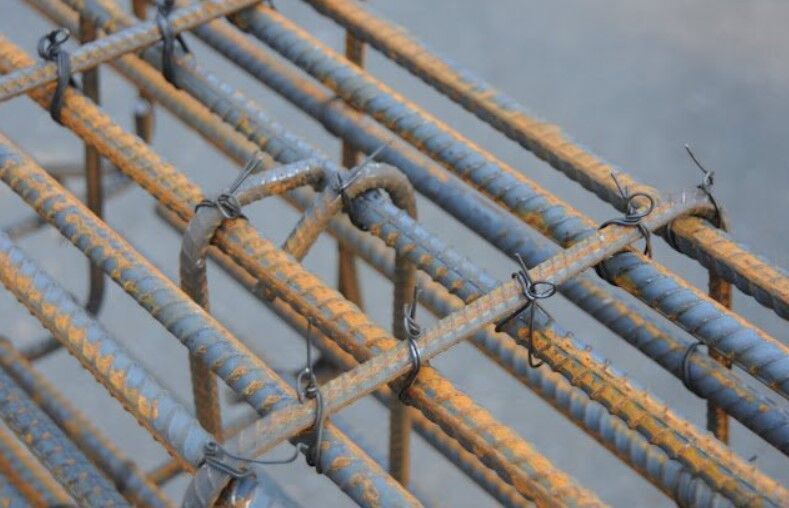

Вязка с помощью проволоки

Преимущества:

Быстрота исполнения. Самый легкий способ, который, однако, требует определенной сноровки, если осуществлять вязку вручную.
Легкость устранения недочетов. Для устранения проволоки вам всего лишь необходимо «вооружиться» кусачками или специальным крючком.
Вязка проволокой не требует каких бы то ни было профессиональных навыков.
Вязку можно выполнять прямо в опалубке.
Невысокая стоимость материала и, соответственно, работы.

Недостатки:

Невысокая прочность, а точнее, шаткость конструкции во время перемещения в опалубку.
В местах вязки натяжка прогибается, а, следовательно, каркас начинает «гулять».

При заливке ленточного фундамента рекомендуется выполнять вязку арматуры прямо в опалубке.

Вязка с помощью сварки

Как правило, используется для фундаментов под многоэтажные дома и большие коттеджи. Раньше считался самым надежным методом, однако с течением времени стало понятно, что способ не всегда уместен, так как самым слабым местом конструкции являются именно места сварки. Таким образом, практически все профессионалы перешли на вязку арматуры с помощью проволоки или хомутов.

Вязка с помощью пластмассовых хомутов

Преимущества:

Вам не потребуются специальные профессиональные навыки;
Надежная фиксация арматуры.

Недостатки:

Дороговизна. При обширной площади арматуры использование проволоки будет экономнее.
Невысокая скорость.
Невозможность исправить неправильную перевязку. Хомут придется перекусывать и использовать новый.
Ненадежность. По арматуре, связанной хомутами, лучше не передвигаться.
Хрупкость при низкой температуре, так как пластик начинает лопаться.

Итак, вязка стальной арматуры – довольно щепетильный и серьезный процесс. Как уже говорилось выше, разные методы вязки подходят к разным типам конструкций, поэтому прежде всего, вам необходимо посоветоваться со специалистом, чтобы правильно все рассчитать.

инструмент, материалы, способы и схемы вязки

Содержание статьи

Залог надежности и долговечности любого строения – фундамент. Даже самые крепкие стены без нормального фундамента постепенно будут разрушаться, а чтобы он был прочным, обычно используют арматуру. Но ее нужно еще и правильно соединить, чтобы в итоге получилась крепкая конструкция, выдерживающая вес всей постройки. Именно поэтому особого внимания и тщательного подхода требует процесс вязки арматуры.

Для того чтобы создать прочное основание для фундамента, отдельные металлические стержни можно сварить. Но к этому способу сейчас прибегают гораздо реже, чем к вязке по ряду причин.
Во-первых, при самостоятельном строительстве процесс сварки, как правило, невозможен, ведь мало кто в совершенстве знает все тонкости и нюансы этого дела, поэтому гораздо проще обратиться именно к вязке. К тому же, так получается еще и намного быстрее.
Во-вторых, в местах сварки постепенно могут начать развиваться окислительные процессы, а это значит, что сварной шов станет не таким крепким, а фундамент потеряет часть своей надежности. При вязке арматуры риск возникновения коррозии значительно падает, что становится еще одним преимуществом данного способа.
В-третьих, при сварке, особенно неправильной, нарушается структура металла, что не очень хорошо сказывается на итоговом качестве работ. Если вязка арматуры выполнена правильно, то фундамент, перемычки и другие железобетонные конструкции будут надежными и долговечными. Но акцент тут необходимо сделать именно на правильности выполнения работ.

Материалы для вязки арматуры

Чтобы провести вязку арматуры, нужно сначала купить все необходимое. Прежде всего, это сама арматура: используются стальные пруты определенного диаметра и длины. От толщины арматуры напрямую зависит надежность и прочность готового фундамента, и менее 6 мм в диаметре прутья быть не должны. По длине, в основном, все стержни стандартные – от 6 метров. Лучше приобрести арматуру с доставкой: это удобно и сэкономит силы и время, затраченные на возведение фундамента. Также обратить внимание стоит на поверхность арматуры, ведь есть гладкие изделия, а есть прутья с насечками, гребнями, рифлением. Последние отличаются лучшей адгезией с бетоном, поэтому в итоге получается болле прочная конструкция.

Металлические стержни соединяют либо с помощью проволоки, либо с помощью пластиковых хомутов. И именно качество этих соединительных элементов напрямую влияет на целостность и прочность.

Проволока для вязки арматуры выбирается с круглым сечением и диаметром 1,2-1,4 мм: если взять более тонкую, то она не справится с нагрузкой, а если более толстую – то ее тяжело будет сгибать. Отлично подходит для данных целей обожженная стальная проволока, которая продается, как правило, в бухтах. Она легко гнется, быстро принимает нужную форму, но при этом отличается высокой прочностью и долговечность. Необожженную проволоку лучше для данных целей не использовать, с ней работать намного труднее: согнуть ее сложно, она часто ломается, но при необходимости ее можно превратить в обожженную. Так, достаточно подержать ее над открытым огнем, а потом оставить охлаждаться на воздухе в течение получаса.

Для вязки понадобятся отрезки проволоки длиной 25-30 см: отрезать или откусывать каждый раз необходимый кусок не очень удобно, поэтому опытные специалисты рекомендует сложить проволоку в несколько раз, соблюдая нужную для работы длину, а потом просто болгаркой перерезать места сгиба. Таким образом, уже через несколько минут все элементы будут готовы, и на постоянное отрезание не придется отвлекаться.

Сейчас все больше популярностью начинают пользоваться пластиковые хомуты, однако многие строители остаются настроенными консервативно и не доверяют этому способу крепления. Тем не менее, использование хомутов обеспечивает надежную фиксацию арматуры, но связано и с множеством тонкостей. Так, «голый» каркас плохо выдерживает динамические нагрузки, и если неправильно наступить на верхние элементы всей конструкции во время сборки или неправильно залить ее бетоном, то некоторые крепления могут не выдержать и треснуть. С особой осторожностью нужно будет использовать и вибрационное оборудование при уплотнении бетона. Очевидным преимуществом пластиковых хомутов является максимально простой процесс их использования, ведь достаточно просто хорошенько затянуть хомут на месте соединения двух прутьев, а это можно сделать быстро и легко.

Инструменты для вязки арматуры

Конечно, вязать проволоку можно и руками, но процесс будет более простым, быстрым и эффективным, если использовать для этого специальные инструменты. Так, можно использовать крючок для вязки арматуры: таких полно в строительных магазинах, и приобрести их не проблема. Найти можно как самые обычные модели, так и винтовые и полуавтоматические крючки: они хоть и облегчают работу, но все же требуют приложения физической силы, пусть не на вращение крючка, а на дергание инструмента. Многие профессионалы говорят, что магазинные крючки не всегда удобны, они короткие, да и быстро ржавеют, поэтому советуют изготовить подобный инструмент для себя самостоятельно: в итоге можно и сэкономить, и сделать будущий процесс вязки более удобным. Для этого может понадобиться отрезок рифленой арматуры, а в ручку можно вмонтировать подшипник, чтобы работать было проще. Для этих целей подойдет и гвоздь, который можно использовать в качестве насадки для шуруповерта.

Альтернатива крючкам и всем самодельным изделиям – пистолет для вязки арматуры. Это устройство, которое значительно упрощает и автоматизирует весь процесс и станет просто незаменимым, когда речь идет о масштабном строительстве. Прибор сам закручивает проволоку с необходимой силой и до определенной степени за рекордное время – 0,8 с. К тому же, такие устройства немного весят, поэтому вторая рука может быть свободна, ею можно придерживать крепление. В зависимости от диаметра арматуры выбирается определенная модель пистолета, а современный ассортимент позволяет подобрать технику под любой диаметр стальных стержней. Ввиду дороговизны данного аппарата покупать его есть смысл только крупным строительным компаниям.

В домашних условиях можно создать альтернативу пистолету для вязки арматуры и переоборудовать для этого обычный шуруповерт: дрель не подойдет из-за более высокой скорости вращения. В патрон инструмента вставляют некое подобие вязального крючка, который можно сделать самостоятельно из проволоки с сечением 4 мм, толстого обрубаного гвоздя, куска электрода и т.д. Вращать своими руками уже ничего не придется – нужно просто нажимать на кнопку и крепко держать инструмент.

С пистолетом вязка арматуры проходит в 5-7 раз быстрее, нежели с использованием крючка, но и этот способ имеет свои минусы. Он очень плохо подходит для труднодоступных мест, расходует больше проволоки и нуждается в регулярном перезаряде аккумулятора или присоединению к электрической сети.

Способы и схемы вязки арматуры

Прежде всего, необходимо подготовить к монтажу все материалы, перенести их на место установки, при необходимости выровнять арматуру и подложить под нее пластиковые фиксаторы, которые укладываются между арматурой и опалубкой и необходимы для того, чтобы отдельные части арматуры не торчали из-под бетона. Теперь можно производить связку. Вязка арматуры может происходить несколькими способами в зависимости от используемых инструментов и материалов.

Так, если для вязки используются самозатягивающиеся пластиковые хомутки, то никаких вопросов тут возникать не может в принципе, а главное, хорошо затянуть их. Еще проще дело обстоит с пистолетом, который все делает сам буквально за мгновение. Наиболее сложным и трудоемким является процесс вязки арматуры с помощью проволоки и крючка: используется несколько основных способов и приемов.

На сегодняшний день существует масса вариантов связать арматуру, которые отличаются тем, куда загибают проволоку. В принципе, по надежности и крепости все варианты почти одинаковы, а каждый может выбрать ту технику, которая ему максимально удобна.

Способ №1

Самый простой и самый распространенный вариант, который включает вот такую последовательность действий:

складываем отрезок проволоки вдвое;
проводим проволоку под арматуру, в место соединение двух стержней;
продеваем крючок в петлю проволоки;
свободный конец проволоки пальцами подтягиваем к крючку и накладываем на него, немного сгибая;
начинаем вращательные движения крючка, скручивая оба конца проволоки;
после 3-5 оборотов, когда соединение надежно скреплено, можно доставать крючок из петли.

Способ №2

Процесс имеет много общего с предыдущим, но все же немного отличается:

проволоку складываем вдвое и заводим под арматуру, в необходимое место соединения;
крючком поддеваем петлю;
второй конец перегибаем через крючок, чтобы в итоге образовалась О-образная петля;
полученную петлю крутим до достижения надежной скрутки, а после – вытаскиваем крючок.

Способ №3

По отзывам многих специалистов именно этот способ является самым удобным, так как освобождает одну руку:

проволоку заводим под арматуру;
вставляем в петлю крючок и им же поддеваем второй конец проволоки;
загибаем проволоку вниз;
тянем крючок на себя, несколько раз крутим, и все готово.

Способ №4

снова складываем проволоку пополам и заводим под арматуру;
хорошенько прижимаем ее к стержню, а концы сгибаем на себя;
вставляем крючок, делаем несколько оборотов и достаем крючок.

Данный способ позволяет получить более надежную скрутку. Самые опытные мастера советуют подгибать проволоку перед скруткой, чтобы не делать много оборотов, ведь надежности не прибавится, зато появляется вероятность того, что проволока просто сломается. Оптимальное количество оборотов – 3-5.

Как видим, все способы очень похожи, и отличаются лишь нюансами. Если нужно вязать арматуру своими руками, то после нескольких попыток можно приловчиться и выбрать для себя наилучший вариант. Некоторые мастера заявляют, что процесс ручной вязки упрощается, если пользоваться винтовыми крючками, но это дело техники и привычек.

В завершение

Вязка арматуры – хоть и не самое простое занятие, но, в принципе, вполне выполнимое даже самым неопытным мастером. Нужно только запастись необходимыми инструментами, выбрать подходящий способ вязки и приступить к действиям. Конечно, использовать пластиковые хомутки – проще и дешевле всего, а специальный пистолет для вязки – еще быстрее, но обойдется это очень дорого, поэтому многие до сих пор используют специальный крючок: работать им хоть и дольше, но при определенной сноровке несложно, а в итоге получаются крепкие соединения.

Статья написана для сайта remstroiblog.ru.
