КНАУФ-Cуперпол – современно, просто, практично
Делая ремонт в квартире, доме или в офисном помещении, важным вопросом становится решение проблемы ровного пола. В строительстве под термином пол обычно понимают конструкцию, устраиваемую по перекрытию или основанию, состоящую из звуко-, тепло- и гидроизоляционных слоев, стяжки и покрытия. Пол воспринимает эксплуатационные воздействия и является одним из важнейших элементов конструкции и интерьера здания. Традиционно проблему ровного пола решали путем устройства цементно-песчанной стяжки. Такой способ востребован и сейчас, однако это достаточно долго и грязно.
Большую популярность в современном строительстве все больше приобретают сборные стяжки, перспективным материалом для устройства которых являются ГВЛ – гипсоволокнистые листы. В компании КНАУФ разработаны специальные листы для устройства сборной стяжки КНАУФ-Суперпол.
Сборные основания пола из ГВЛ (КНАУФ-Суперпол) устраиваются для создания ровной поверхности под последующее напольное покрытие.
КНАУФ-Суперпол устраивается в жилых, общественных, административно-бытовых и производственных зданиях с сухим, нормальным и влажным режимами по СНиП II-3 при умеренной и слабой интенсивности механических воздействий на полы по СНиП 2.03.13.
Общая технология устройства системы сборных полов КНАУФ
Устройство КНАУФ-Суперполов проводится после окончания всех строительно-монтажных, электротехнических, санитарно-технических и отделочных работ при температуре в помещении не ниже +10оС и в условиях, исключающих их переувлажнение. КНАУФ-Суперлисты и готовые элементы пола должны пройти аклиматизацию в помещении.
Перед началом работ по устройству основания пола зазоры между плитами перекрытия, а также места примыкания перекрытия к стенам и перегородкам необходимо тщательно заделать бетоном или цементным раствором марки не ниже М100.
По несущей части перекрытия должен быть уложен слой пароизоляции: по бетону необходимо укладывать полиэтиленовую пленку, а по деревянному перекрытию – битумную или парафинированную бумагу.
В местах примыкания оснований к стенам, перегородкам и другим вертикальным конструкциям здания следует укладывать демпферную (кромочную) ленту толщиной 8–10 мм. Она служит компенсационной прокладкой между сборным основанием и ограждающими конструкциями.
При устройстве сборного пола системы КНАУФ по перекрытиям, несущая часть которых выполнена из железобетонных плит, КНАУФ-Суперпол следует применять по выравнивающему слою из керамзитовой засыпки КНАУФ, что позволяет исключить усадочные явления покрытия в дальнейшем.
Особенности устройства КНАУФ-Суперпола
Если толщина выравнивающего слоя не превышает 60 мм, следует предусматривать КНАУФ-Суперпол из элементов пола или из двух слоев КНАУФ-Суперлист влагостойкий (КСЛВ), при большей толщине засыпки рекомендуется предусматривать третий слой из крупноформатных КСЛВ размером 1200×2500×10 мм.
Монтаж элементов пола ведется справа налево рядами от стены с дверным проемом. При монтаже с противоположной стороны для сохранения поверхности засыпки устраиваются островки для передвижения.
У готовых элементов пола, примыкающих к стенам, фальцы в области сопряжения обрезаются. Каждый новый ряд начинается с укладки отрезанной по месту части от последнего элемента предыдущего ряда, что исключает отходы и обеспечивает смещение торцевых стыков не менее чем на 250 мм.
Перед укладкой готового элемента на фальцы сопрягаемых с ним уже уложенных элементов наносится клеевой состав. По мере укладки элементов производится скрепление фальцев соседних элементов самонарезающими винтами для КСЛ с шагом не более 300 мм.
При устройстве сборного основания пола из малоформатных КСЛВ укладка листов первого слоя осуществляется с зазором в стыках не более 1 мм. Укладка ведется от стены с дверным проемом. При монтаже с противоположной стороны для сохранения поверхности выровненной засыпки устраиваются островки для передвижения.
Отдельно под каждый лист второго слоя наносится клеевой состав, который разравнивается гребешковым шпателем. Укладка листов второго слоя осуществляется без зазоров в стыках. Разбежка стыков при этом должна составлять не менее 250 мм. По мере укладки листов второго слоя осуществляется их крепление к листам первого слоя самонарезающими винтами для КСЛ с шагом не более 300 мм. На один лист должно приходится не менее 20 винтов.
Если толщина засыпки более 60 мм, то на сборное основание из готовых элементов или малоформатных ГВЛВ укладывается на клеевой состав третий слой из крупноформатных ГВЛВ, которые крепятся самонарезающими винтами для ГВЛ с шагом не более 300 мм. Плоскость листа должна перекрывать стыки листов или элементов нижележащего слоя.
В местах дверных проемов под сборное основание пола укладывается в один уровень со слоем засыпки подкладка из влагостойкой фанеры или антисептированной доски толщиной не менее 15 мм и шириной не менее 150 мм.
При необходимости стыки между элементами пола или малоформатными ГВЛВ заделываются шпаклевочной смесью КНАУФ-Фугенфюллер или КНАУФ-Унифлот, после чего шлифуются. По КНАУФ-Суперполу можно ходить сразу после высыхания клея (обычно через 4–6 часов).
В случае устройства КНАУФ-суперпола во влажных помещениях (ванные комнаты) на стыки со стенами укладывается гидроизоляционная лента КНАУФ-Флэхендихтбанд (ЛИПС), а поверхность пола покрывается гидроизоляционным составом КНАУФ-Флэхендихт.
На КНАУФ-суперпол можно укладывать любое современное покрытие: линолеум, ковролин, керамическую плитку, паркет.
Теплофизические свойства ГВЛ обусловливают возможность их эффективного применения для устройства обогреваемых оснований пола с любым источником тепла.
Так что же дает технология сухой сборной стяжки КНАУФ-Суперпол:
1 – быстрота устройства и качество работы в домашних условиях;
2 – отсутствие «мокрых» процессов, как результат меньше грязи;
3 – легкость конструкции, что позволяет снизить нагрузку на фундамент дома;
4 – экологическе чистый и благоприятный микроклимат конструкции КНАУФ-Суперпол.
Способность конструкции дышать, т.е. поглощать влагу при ее избытке и отдавать при недостатке;
5 – соответствие самым строгим мировым стандартам качества.

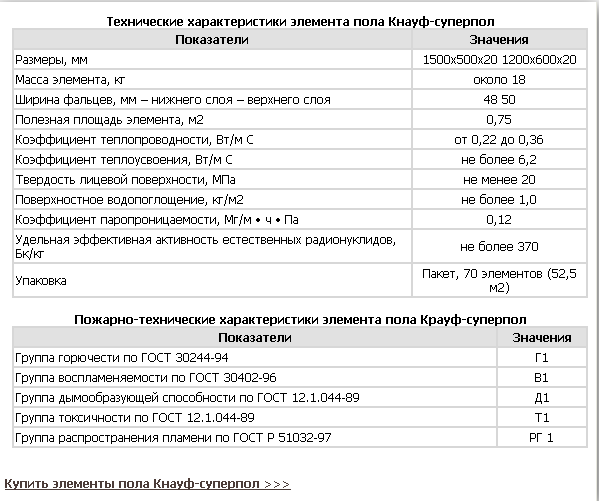

Немного технических характеристик:
ОП 131 КНАУФ-суперпол — сборное основание из элементов пола
• Минимальная толщина конструкции: 40 мм
• Максимальная толщина конструкции: 100 мм
• Предел прочности при сжатии: Не менее 22 Мпа
• Теплопроводность стяжки: 0,22 — 0,36 Вт/м2 •град
• Увеличение индекса изоляции воздушного шума: На 2-4 дБ
• Индекс снижения ударного шума: На 18-22 дБ
Состав комплектной системы, кол-во на м2
• 1 Элемент пола (ЭП): 1,0 м2
• 2 Мастика клеящая: 0,05 кг
• 3 Пленка полиэтиленовая: 1,2 м2
• 4 Шпаклевка КНАУФ-Фуген ГВ (Фугенфюллер ГВ): 0,15 кг
• 5 Шуруп для КНАУФ-суперлиста: 12 шт.
• 6 Лента кромочная: * пог. м
• 7 Засыпка сухая КНАУФ **: 20*** л
* в зависимости от периметра помещения.
** по потребности заказчика.
*** для слоя толщиной 20 мм на 1 кв. м площади засыпки.
Основные конструкции сухой сборной стяжки
«Альфа» (ОП 131)
Конструкция со стяжкой по ровным (выровненным) перекрытиям.
• Масса 1 м2: около 24 кг
• Индексы изоляции воздушного шума Rw*: 51-54 дБ
• Индексы приведенного уровня ударного шума Lnw*: 59-63 дБ
«Бета» (ОП 131)
Конструкция со стяжкой на подложке из эффективных звуко/теплоизоляционных материалов по ровным (выровненным) перекрытиям.
• Масса 1 м2: около 28 кг
• Индексы изоляции воздушного шума Rw*: 52-56 дБ
• Индексы приведенного уровня ударного шума Lnw*: 47-60 дБ
«Вега» (ОП 131)
Конструкция со стяжкой на подложке из выравнивающего слоя сухой засыпки.
• Масса 1 м2: около 36 кг
• Индексы изоляции воздушного шума Rw*: 52-57 дБ
• Индексы приведенного уровня ударного шума Lnw*: 56-60 дБ
«Гамма» (ОП 131)
Конструкция со стяжкой на комбинированной подложке из эффективных звуко/теплоизоляционных пористо-волокнистых материалов с прослойкой из КНАУФ-суперлистов (ГВЛ) по выравнивающему слою сухой засыпки.
• Масса 1 м2: около 60 кг
• Индексы изоляции воздушного шума Rw*: 52-56 дБ
• Индексы приведенного уровня ударного шума Lnw*: 47-58 дБ
* параметры шумоизоляции приведены для сплошных плит перекрытия толщиной 140-200 мм.
Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.
Сухая стяжка пола Кнауф в кухне 8 квадратных метров: suhaya_styazhka — LiveJournal
Итак, делаем сухую стяжку Кнауф в кухне.
Площадь небольшая — 8 квадратных метров. Старый пол разобран. По основанию проложена электропроводка.
Технология Кнауф включает в себя укладку полиэтиленовой плёнки на основание перекрытия. Это нужно для предотвращения попадания влаги в засыпку из нижних помещений. Поскольку в данном случае, квартира находится на 5-м этаже, то сильного перепада влажности в квартирах на соседних этажах нет и смысла в укладке плёнки тоже нет. Поэтому плёнку мы не стелим. Все работы выполняются за один день с учетом доставки материала.
Если у вас возникли вопросы по технологии, вы можете перейти на наш сайт и посмотреть другие статьи о сухой стяжке. Также мы выкладываем наши фотоотчёты в нашу группу Вконтакте. Наш телефон: 8-926-440-98-38. Москва и МО.
А теперь вернемся к нашей работу по устройству сухой стяжки в кухне. По большому счёту, устройство пола в кухне не отличается от монтажа пола в других помещениях.
11:00
Приезжаем к заказчику. Материал для сухой стяжки в машине:
Измеряем толщину слоя засыпки лазерным нивелиром.
Это нужно для расчёта необходимого материала. В данном случае средняя толщина составила 6 см.:11:20
Спускаемся к машине, начинаем разгрузку материалов для насыпного пола. Мы приезжаем сразу с запасом материала:
11:20
Элементы пола Кнауф. Материал — ГВЛ:
11:30
Достаем уровни, правИла, направляющие и весь остальной инструмент, необходимый для монтажа сборного пола Кнауф:
11:50
Сухая засыпка РДС-Строй, 50 литров. Какое-то время назад засыпка РДС-Строй была засыпкой, официально рекомендуемой компанией Кнауф для системы сборных полов. И даже закупала материал для фасовки в свои мешки у этого производителя. Узнайте об этом из нашего отчёта о засыпке Кнауф. Сейчас изменилось качество засыпки РДС-Строй. Компания Кнауф сменила поставщика для своей продукции. И теперь мы в основном используем оригинальную засыпку Кнауф. Но фотографии делались в 2016 году:
11:50
Весь материал на этаже. Частично в кухне, которую мы делаем, частично на лестничной клетке:
12:00
В коридоре мы делали сухую стяжку более двух лет назад.
Тогда на кухне еще был старый дощатый пол, и, чтобы засыпка не высыпалась, мы использовали монтажную пену. Вытаскиеваем её:
12:20
Высыпаем сухую засыпку. Не используем плёнку, т. к. квартира находится на 5 этаже. Влажность в квартире этажом ниже такая же, как и в этой, поэтому смысла в плёнке нет:
12:25
Выставляем направляющие для выравнивания сухой засыпки:
12:30
Выравниваем направляющие. Используем лазерный нивелир и строительные уровни:
12:30
Перед началом укладки элементов пола проверяем угол. Очень часто он не соответствует 90 градусам и поэтому элемент пола может лечь с большими зазорами. Избегаем такого:
12:45
Выравниваем сухую засыпку:
12:50
Подготавливаем первый элемент пола Кнауф к укладке:
13:00
Первый элемент пола уложен, переносим на него другой элемент пола:
13:05
Готовимся у кладке следующего листа. ПравИлом продолжаем линию первого элемента пола и смотрим, будет ли отклонение в ту или другую сторону относительно этой линии:
13:10
Последующие элементы пола будем пилить в кухне.
В подъезде хозяева просили не пилить, потому что пыль из-за сквозняка разлетается по всему подъезду:
13:10
Отпиливаем лишнюю часть элемента пола:
13:15
Укладываем. Предварительно намазав стык клеем ПВА:
13:15
Скручиваем элементы пола саморезами:
13:20
В это время доравниваем остальную часть кухни по тем же направляющим:
13:25
В первую очередь нужно подготовить поверхность засыпки для укладки последнего листа первого ряда:
13:40
Сейчас здесь ходить нельзя. Выровненная сухая засыпка:
13:40
Подходим ко входу в кухню:
13:45
Распиливаем элемент пола для создания разбежки на втором ряду:
13:50
После того как мы вытащили из засыпки направляющие, мы засыпаем оставшиеся ямки засыпкой. Используем шпатель и сухую засыпку:
13:50
Промазываем клеем ПВА «замок» элемента пола Кнауф. Мы покупаем клей ведрами по 10 литрам, а потом по мере необходимости переливаем его в бутылку.
Так выгоднее и удобнее:
13:55
Укладываем первый лист второго ряда:
14:00
Кладем второй ряд насыпного пола. Наносим клей ПВА:
14:00
Для возможности зайти в кухню используем «островок» из элемента пола:
14:05
Скручиваем саморезами элементы пола:
14:05
Сухая засыпка и элементы пола Кнауф, скрученные саморезами. Саморезы утоплены:
14:15
Кладем третий ряд сухой стяжки:
14:20
Подпиливаем лобзиком дверную коробку. Когда дверь будут менять, пол не будет поврежден:
14:25
Отпиливаем последний лист третьего ряда:
14:25
Укладываем его. Он немного зайдет под дверную коробку, которая теперь висит на стене без опоры на основание пола:
14:35
Доделываем четвертый, последний ряд суперпола Кнауф:
14:40
На этом полу в дальнейшем будет уложен керамогранит. Чтобы элементы пола по краям стяжки не «болтались» используем алебастр:
14:45
Замазываем им стык комнаты и кухни и стыки со стеной:
14:50
Собираемся:
14:50
Шпателем собираем крупный мусор и опилки от элементов пола:
14:55
Сухая стяжка Кнауф готова, пол готов к использованию:
14:55
Дверь оставлена на время ремонта, чтобы пыль не летела на всю квартиру при дальнейших работах по квартире.
