Устройство розетки. Основные типы и виды розеток
Электрические розетки используются для подключения электроприборов к сети ~220В или 380В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем?
Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются. В этой статье мы рассмортим бытовые розетки 220В, в которые мы подключаем обычное электрооборудование.

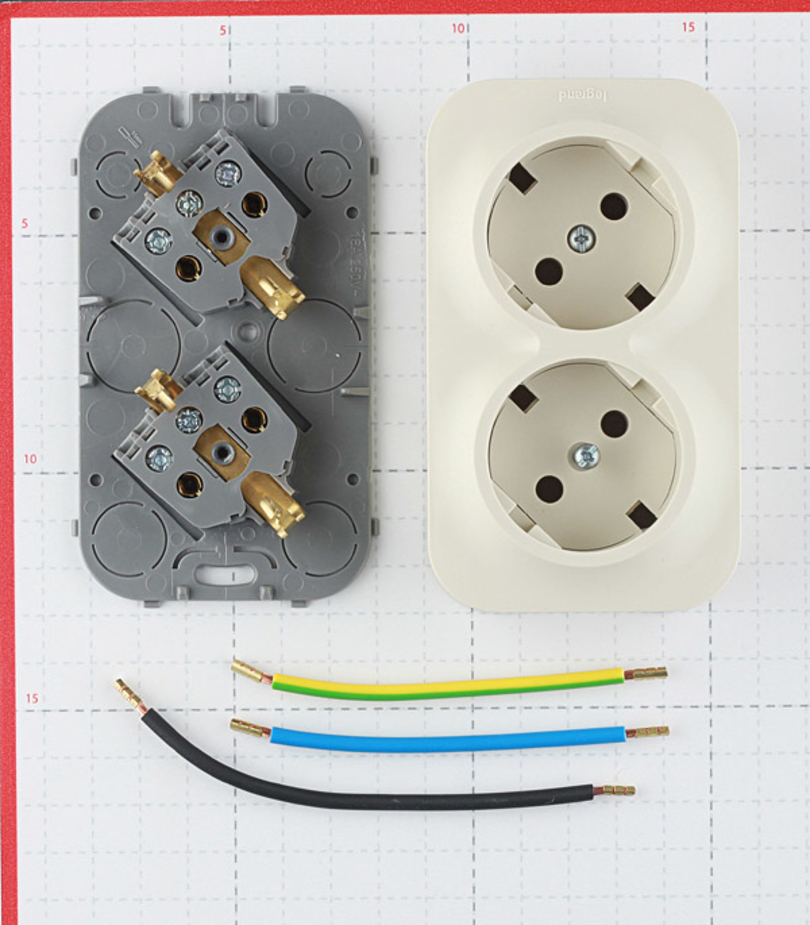

Из чего состоит электрическая розетка
Чаще всего, стандартная электрическая розетка состоит из следующих частей:
- Основание
- Токопроводящие элементы
- Соединительные клеммы
- Суппорт
- Лицевая панель и рамка
Основание розетки
Основание розетки, это диэлектрическая, токонепроводящая конструкция, на которой размещены токопроводящая арматура и клеммные соединения.
Зачастую к ней, через винт, крепится и лицевая панель розетки. Бывает керамическим или пластмассовым.
Керамическое основание не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже.
Пластиковое, зачастую, лишено недостатков керамики, но при этом, его качество сильно зависит от производителя. Хорошее пластиковое основание выполняют из поликарбоната со специальными добавками.
Качественное основание, позволяет надежно размещать на механизме розетки токопроводящие части и клеммы.
Токопроводящие части розетки
Токопроводящие части розетки — служат для передачи электроэнергии от электропроводки квартиры к штифтам электрической вилки, состоят из латуни без покрытия, луженой латуни или бронзы. Встречаются так же латунные элементы с другими покрытиями.
Пожалуй, самыми ненадежными являются латунные контакты. В условиях повышенной влажности, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро окисляются, что плохо сказывается на их проводящих свойствах, так же они плохо пружинят, из-за чего со временем розетки разбалтываются.
Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки.
Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются.
Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки.
Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство — превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.
Важной частью являются также заземляющие контакты розетки, существует множество приборов, заземление которых жизненно необходимо.
Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность).
Во-вторых, все приборы, связанные с водой или применяемые во влажных зонах (так как вода – отличный проводник тока).
В
В-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества).
Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику.
Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.
Соединительные клеммы
Соединительные клеммы — служат для крепления проводов к токопроводящим частям розетки. Обычно используются два типа клемм: винтовые и пружинные, каждая имеет свои достоинства и недостатки.
Чаще всего, крепление проводов к контактной части розетки осуществляется винтовым соединением. Главным недостатком которых является то, что со временем такое соединение ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться, поэтому периодически необходимо подтягивать винты.
А что бывает, если контакты не подтягивать, мы уже подробно описывали ЗДЕСЬ.
Поэтому, в последнее время, все больше механизмов розеток различных производителей оснащается пружинными клеммами с контактным узлом прижимного типа, без винтов. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия.
Суппорт
Суппорт розетки — это рама, к которой крепятся как все основные элементы розетки, так и она сама фиксируется к подрозетнику. Чаще всего он изготовлен из стали, но есть модели и из пластика.
Именно суппорт отвечает за геометрические параметры механизма розетки, удобство стыковки розеток между собой в группе и надежность фиксации к подрозетнику. Хороший суппорт, не должен легко гнуться руками. {loadposition article_inline_goo}
Лицевая панель
Важной составной частью розетки является лицевая панель и рамка, в случае с встраиваемыми розетками.
Чаще всего они выполняются из малогорючего поликарбоната.
В настоящее время также существует огромный выбор лицевых панелей и из других материалов – стекла, дерева, металла. Это позволяет подобрать розетки под любой интерьер.
Часто конструкции панелей предусматривают установку декоративных элементов, которые легко менять, не вмешиваясь в конструкцию самого изделия.
Какие бывают розетки?
Розетки различаются по типу монтажа
Бывают:
- Встроенные или встраиваемые (внутренние)
- Внешние (накладные)
Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену.
В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны и эстетически выглядят значительно более интереснее.
Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен.
Розетки с защитными шторками
Бывают розетки с защитными шторками, которые защищают от доступа внутрь, при этом позволяя втыкать электрическую вилку.
Отверстия таких розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.
Это защищает людей от поражения электрическим током, которое могло быть вызвано касанием контактных пластин через отверстия розетки, а также от возгарания, в следствии попадание внутрь посторонних предметов.
Влагозащищенные розетки
Влагозащещенные розетки с высокими показателями защиты IP от воды и пыли. Их можно устанавливать в ванных комнатах и на открытой или условно открытых местах на улице, например во дворе.
В одной из наших последних статей, мы подробно описали — Что такое Степень защиты IPхх, какие они бывают и что означают, обязательно прочитайте.
Эти данные должны быть указаны в инструкции (или на упаковке). Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.
Розетки со встроенным УЗО
Так же существую розетки со встроенным Устройством Защитного Отключения (УЗО), такие розетки помогут вам спасти собственную жизнь в случаях, связанных с ударом током или внезапных возгораний, вызванных утечкой тока.
Розетки с выталкивателями
Такие предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка автоматически выталкивается из гнезд и достается свободно.
Розетка с таймером
Розетки с таймером будут удобны семьям с пожилыми людьми или детьми.
На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник. Вы можете регулировать время работы прибора, время его включения и т.д.
Розетка с индикатором напряжения
Розетки с индикатором напряжения, постоянно показывает, есть ли ток в сети или нет.
Розетка с дистанционным управлением
В последнее время, большую популярность и распространения стали получать розетки с дистанционным управлением. В частности GSM розетки, в которую устанавливаются SIM карты и управление идет удаленно, по сотовой сети.
Либо модели подключаемые к Wi-Fi квартиры и управляемые через приложение в телефоне или компьютере.
Эти модели могут работать как сами по себе, независимо, так и быть частью системы умного дома. Через приложение, вы можете настраивать графики работы розетки, время включение, продолжительность. Включать и выключать их, отслеживать параметры потребления электроприборов, подключенных к ней и многое другое.
На этом, пожалуй все, общее представление о том, из чего состоят розетки и какие бывают, вы должны были получить. Если же у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!
Электрические розетки: устройство и виды
Электрические розетки служат для надежного подключения электробытовых и электротехнических приборов к сети стандартного напряжения. Они должны быть удобны и безопасны для человека. Все детали розетки, пропускающие ток, находятся в корпусе из изоляционного материала.
Устройство розетки
У каждой розетки имеется корпус, токопроводящая часть и лицевая панель.
· Корпус или основание розетки делают из прочных диэлектриков: керамики или пластмассы. Они должны быть устойчивыми к нагреванию и не поддерживать горение.
· Токопроводящая часть крепится на основании. Ее изготавливают из сплавов на основе меди: латуни или бронзы.
К ней подключаются провода силовой сети. Она же обеспечивает надежный контакт со штырями вставляемой в розетку вилки электрического прибора.
· Лицевая панель выполняет декоративную и защитную функцию. В ней имеется углубление, в которое помещается вилка и отверстия для ее штырей. Лицевую панель изготавливают из негорючего поликарбоната.
Эксплуатационные свойства розетки во многом зависят от конструкции и качества изготовления ее токопроводящей части. Контакты в течение длительного времени не должны искрить или нагреваться. Это достигается плотным прилеганием пружинящих приемных гнезд розетки к штифтам вилки. Соотношение их диаметров таково, что соединение и размыкание цепи выполняются с некоторым усилием.
Толщина элементов и качество металла в розетках от ведущих европейских производителей обеспечивают до десяти лет их нормальной эксплуатации.
Каждая из двух деталей приемного гнезда с другого своего конца имеет клемму для соединения с электрическим проводом. При самом надежном и удобном способе прижатия жилы кабеля к токопроводящей части розетки применяются винты с пружинными шайбами.
С их помощью можно достичь необходимого усилия контакта, которое не ослабевает с течением времени.
При проектировании розеток они рассчитываются на определенную предельную нагрузку. Большинство из них способно без повышенного нагрева пропускать переменный электрический ток напряжением 250 вольт до 10 или 16 ампер. Это важная характеристика, которую полезно узнать при покупке.
Виды электрических розеток
По способу установки розетки делятся на встроенные, наружные и переносные.
Встроенная розетка
Полностью погружена в стену, в которой в процессе монтажа делается отверстие необходимого размера и формы. Снаружи остается только декоративная накладка. Часто в стене на штукатурный раствор, гипс или с помощью саморезов устанавливается защитный короб, продающийся в комплекте с розеткой или приобретаемый отдельно.
В нем крепится основание розетки, к которому впоследствии привинчивается наружная планка.
Наружная или накладная розетка
Имеет прочный корпус, который крепится на стене при помощи саморезов или шурупов. Такие розетки используются при наружной прокладке электрической сети. Они имеют боковое отверстие для кабеля.
Переносные розетки
Имеют вид всем знакомого удлинителя.
Розетки могут иметь одно или несколько гнезд для подключения вилки. Существуют и многофункциональные розетки, когда в одном корпусе предусмотрены гнезда не только силовой электрической сети, но и телевизионной антенны телефона или интернет-кабеля.
