Цепи приводные роликовые четырехрядные (4ПР)

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Обозначение цепи по ГОСТ	Шаг t мм	Диаметр ролика d1 мм	Ширина между внутренними пластинами b1 min мм	Диаметр валика d2 мм	Длина валика b7 max мм	Высота внутренней пластины h max мм	Поперечный шаг A мм	Разрушающая нагрузка Q min кН/кгс	Вес 1 метра цепи (расчетная) q кг/м
Цепь 4ПР-19,05-128	19,05	11,91	12,7	5,94	101,9	18,2	22,78	128/12800	5,75
Цепь 4ПР-19,05-155	19,05	11,91	12,7	5,94	101,9	18,2	25,5	155/15500	6,8
Цепь 4ПР-25,4-228	25,4	15,88	15,88	7,92	129,9	24,2	29,29	228/22800	10,9
Цепь 4ПР-31,75-355	31,75	19,05	19,05	9,53	157,5	30,2	35,76	355/35500	14,7
Цепь 4ПР-38,1-508	38,1	22,23	25,4	11,1	197,1	36,2	45,44	508/50800	22
Цепь 4ПР-50,8-900	50,8	28,58	31,75	14,27	252,3	48,3	58,55	900/90000	38

В каталоге компании «ЦЕПЬИНВЕСТ» представлены приводные роликовые четырехрядные цепи (4ПР) ГОСТ 13568-97. Они применяются как компонент привода для передачи механической энергии от ведущего вала к ведомому. Данная разновидность представляет собой четыре ряда роликов, соединенных металлическими пластинами – такая конструкция позволяет обеспечить высокий крутящий момент в сочетании с максимальной надежностью привода.

Цепи устойчивы к механическим нагрузкам и растяжению, способны работать долгое время без потери первоначальных свойств.

Конструктивно они представляют собой звенья из металлических пластин, соединенных валиками, для взаимодействия со звездочкой цепь снабжается подвижным роликом. При прокатывании по зубу звездочки он обеспечивает ее вращение с минимальными потерями энергии.

Четырехрядные приводные цепи обладают следующими преимуществами:

• износостойкость, способность длительный период работать на высоких скоростях;
• высокий КПД, увеличивающий эффективность работы привода;
• долговечность – изделия рассчитаны на продолжительное постоянное использование.

Позвоните по указанным номерам, чтобы проконсультироваться со специалистами и уточнить условия оптовой или розничной продажи.

Сопутствующие товары

Это может быть интересно

Посмотреть еще

Цепь железная цена в Новосибирске

Продукция:	Ед. измерения:	Кол-во:	Цена, от:	Наличие:	Купить
Цепь стальная оцинкованная 4×12 мм Цепь стальная оцинкованная 4×12 мм такелажное изделие, имеющее оцинкованное покрытие, защищающее от воздействий повышенной влажности и имеющее химическую инертность.			138 ₽ 138138 ₽	В наличии
Цепь стальная оцинкованная 10×30 мм Цепь стальная оцинкованная 10×30 мм состоит из звеньев овальной формы, соединенных между собой. Для производства продукции используется проволока с цинковым защитным слоем, что предотвращает образование очагов коррозии длительный период времени.			504 ₽ 504504 ₽	В наличии
Цепь стальная оцинкованная 7×21 мм Цепь стальная оцинкованная 7×21 мм – такелажное изделие, которое используется в процессе выполнения любых грузоподъемных работ – перемещение, поддержка и страховка конструкций.			310 ₽ 310310 ₽	В наличии
Цепь стальная оцинкованная 14×42 мм К основным эксплуатационным показателям, которыми выделяется цепь стальная оцинкованная 14×42 мм, относятся: Повышенная прочность. Устойчивость к корродирующим процессам. Нетребовательность в обслуживании. Большой экс…			612 ₽ 612612 ₽	В наличии
Цепь стальная оцинкованная 9×29 мм Цепь стальная оцинкованная 9×29 мм представляет собой металлопродукцию, изготавливаемую из высокопрочной проволоки с цинковым покрытием.			372 ₽ 372372 ₽	В наличии
Цепь стальная оцинкованная 5×15 мм Цепь стальная оцинкованная 5×15 мм отличается невосприимчивостью к воздействиям химически активных реагентов, повышенной влажности, неблагоприятных погодных условий.			174 ₽ 174174 ₽	В наличии
Цепь стальная оцинкованная 11×33 мм Цепь стальная оцинкованная 11×33 мм представляет собой наиболее подходящий вариант при использовании в качестве удерживающего элемента для высотных конструкций.			530 ₽ 530530 ₽	В наличии
Цепь стальная оцинкованная 13×39 мм Цепь стальная оцинкованная 13×39 мм выделяется превосходными эксплуатационно-техническими характеристиками и поэтому активно используется в строительной индустрии в качестве такелажного приспособления, сельском хозяйстве, металлургической отрасли.			594 ₽ 594594 ₽	В наличии
Цепь стальная оцинкованная 12×36 мм Цепь стальная оцинкованная 12×36 мм имеет весьма привлекательный внешний вид. Это позволяет использовать металлопродукцию в процессе создания декоративных ограждений вокруг различных объектов — памятники, цветники и прочее.			552 ₽ 552552 ₽	В наличии
Цепь стальная оцинкованная 8×24 мм Цепь стальная оцинкованная 8×24 мм – высокопрочное такелажное изделие, на поверхность которого нанесен цинк.			339 ₽ 339339 ₽	В наличии
Цепь стальная оцинкованная 20×60 мм Цепь стальная оцинкованная 20×60 мм состоит из многочисленных звеньев овальной формы. Такая конструкция обеспечивает повышенную гибкость изделия, что является особо важным при использовании в погрузочно-разгрузочных работах.			984 ₽ 984984 ₽	В наличии
Цепь стальная оцинкованная 6×18 мм Цепь стальная оцинкованная 6×18 мм производится из конструкционной углеродистой стали с последующим нанесением на поверхность оцинкованного покрытия. Изделие состоит из звеньев отвальной формы, которые соединены между собой. Длина регулируется.			288 ₽ 288288 ₽	В наличии

Цепь железная

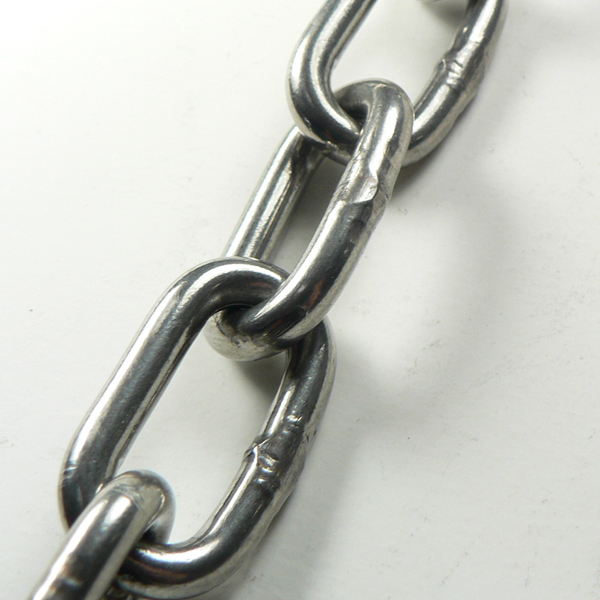

Железные цепи – это такелажная продукция, состоящая из металлических звеньев замкнутой формы и соединенных друг с другом.

Данное изделие металлопроката можно поделить на две категории:

• Длиннозвенные, состоящие из звеньев вытянутой формы;

• Короткозвенные, созданные из звеньев округлого вида.

Отличительной характеристикой цепей является то, что они не применяются для выполнения погрузочно-разгрузочных работ, а имеют главное назначение – закрепление груза для транспортировки или его подстраховки.

Для создания допускаются легированные стали повышенной прочности.

Цепь железная имеет широкую область применения и подразделяются на:

• Грузовые и железные;

• Якорные и нержавеющие.

Также классифицируется на:

• Приводные роликовые и втулочные;

• Тяговые пластичные;

• Роликовые длиннозвенные для транспортёров ГОСТ 4267-78;

• Цепь круглозвенная сварная общего назначения ГОСТ 7070-75;

• Грузоподъемные калибровочные высокопрочные ГОСТ 30188-97 и короткозвенные некалиброванные ГОСТ 30441-97;

• Круглозвенные и тяговые нормальной прочности ГОСТ 2319-81;

• Противоскользящие;

• И другие данные изделия металлопроката.

Технические характеристики

Цепи металлические производятся согласно ГОСТу без дефектов производства, то есть окалин, трещин, механических повреждений, которые снижают прочность и другие характеристики. Категорически запрещается выполнять ремонтные работы товара для скрытия дефектов, которые оказывают влияние на качества продукции.

В шарнирных соединениях звенья должны свободно перемещаться по отношению друг другу.

Производитель обязан провести проверку цепей на растяжение нагрузкой.

Составляющие цепи создаются из прутьев разнообразного калибра. При диаметре до 1 см, метраж цепи варьирует от 25 до 100 м. А при калибре более 11 мм длина цепи может быть только от 25 до 50 метров. Под индивидуальное изготовление допускается производство товара, не соответствующей стандарту длины.

Цепь железная маркируется с информацией о товарном знаке. Метка находится на конечных участках цепи.

Цена варьирует в зависимости от длины изделия, диаметра и от использованного металла. Купить цепи металлические любых размеров и диаметра согласно регламенту, вы можете в нашей компании.

Компания в цифрах

• 75 гектаров

  производственных и складских

• 1500 тонн

  металлопроката всегда в наличии

• 10 лет

  безупречной работы

• 10000

  довольных клиентов

• 324 единицы

  техники в автопарке

• 1000

  сотрудников и высококлассных специалистов

• 83 города

  с филиалами нашей компании

Почему стоит выбирать именно нас

• Персональный менеджер закрепляется за каждым клиентом

• Возможность согласовать постоплату и рассрочку

• Доставка точно в срок

• Высокое качество продукции, подтверждённое сертификатами

• Широкий ассортимент более 200 000 позиций

• Низкие цены за счёт собственного производства

• Предоставляем услуги по всем видам обработки металла

Остались вопросы?

Задайте их прямо сейчас.

Наш менеджер свяжется с Вами в ближайшее время и проконсультирует Вас.

Поля, обязательные для заполнения.
Отправляя заявку, вы соглашаетесь на обработку персональных данных.

Заявка на расчёт

---

Условия политика конфиденциальности

Ваш город
Новосибирский филиал ПКФ Айсберг АС?

ПодтвердитьВыбрать другой

Заявка на поставку
металлопроката

*Поля, обязательные для заполнения

Отправляя заявку, вы соглашаетесьна обработку
персональных данных.

Пензенская область

Пензенский филиал ПКФ «Айсберг АС»

Напишите нам

*Поля, обязательные для заполнения

Отправляя заявку, вы соглашаетесьна обработку
персональных данных.

Арматура 6 A500C ГОСТ 5781-82

Найдено в товарах

36000 36000 ₽

Арматура 6 A500C ГОСТ 5781-82

м.

37000 ₽ 3500036000 ₽В наличии

Арматура 6 A500C ГОСТ 5781-82

Найдено в товарах

36000 36000 ₽

Цепь британского стандарта

— Renold Plc

Роликовые цепи

British Standard изготовлены в соответствии с европейскими стандартами ISO 606 B, BS 228 и DIN 8187. Эти цепи напоминают стандартные роликовые цепи ANSI, однако отличаются размерами и, как правило, требуют звездочек британского стандарта.

Роликовые цепи Британского стандарта изготавливаются со сплошными втулками и роликами и обладают многими конструктивными преимуществами, характерными для наших роликовых цепей серии ANSI.

90 011 0,403 90 011 0,061 9001 1 0,061 90 011 0,380 9001 1 0,071 9 0010 9 0011 1,000 9 0011 0,122 9 0011 0,751 900 10 9 0011 0,268 90 011 13.47 9 0011 1,548

№ цепи	Шаг в дюймах	Внутренняя ширина Мин.	Диаметр ролика Макс. 0016 Макс.	Толстая внутренняя пластина Макс.	Толстая внешняя пластина Макс.	Штифт Диаметр Макс.	Длина штифта Макс.	Внешнее соединение Макс.	Поперечный шаг Номин. Загрузить	Масса
	A	B	C	D	E	F	G	h2	J	K	Фунты	Фунты	Фунты/футы
06Б	0,375	0,225	0,250	0,325	0,051	0,0 41	0,129	0,493	0,051		2001	395	0,26
06B-2	0,375	0,225	0,250	0,325	0,051	0,041	0,129	0,906	0,051	3 799	670	0,50
06Б-3	0,375	0,225	0,250	0,32 5	0,051	0,041	0,129	1,312	0,051	0,403	5 598	1 000	0,74 900 12
08B	0,500	0,305	0,335	0,465	0,061	0,175	0,650	0,059		4 001	700	0,47
08B-2	0. 500	0,305	0,335	0,465	0,061	0,061	0,175	1,198	0,059	0. 548	6 991	1 185	0,92
08Б-3	0,500	0,305	0,335	0,465	0,061	0,061	0,175	1,745	0,059	0,548	10 004	1 750	1,38
10В	0,625	0,380	0,400	0,580	0,061	0,200	0,741	0,051		4 991	1 100	0,62
10Б-2	0,625	0,380	0,400	0,580	0,061	0,061	0,200 9 0012	1,395	0,051	0,654	10 004	1 870	1,21
10Б-3	0,625	0,400	0,580	0,061	0,061	0,200	2,049	0,051	0,654	14 994	2 750	1,70
12Б	0,750	0,460	0,4 76	0,636	0,071	0,071	0,225	0,863	0,043		6 497	1 575	0,80
12Б-2	0,750	0,460	0,476	0,636	0,071	0,225	1,631	0,043	0,767	12 993	2 680	1,61
12Б-3	0,750	0,460	0,476	0,636	0,071	0,071	0,225	2,399 90 012	0,043	0,767	19 490	3 930	2,41
16Б	0,671	0,626	0,831	0,162	0,122	0,326	1,375	0,087		13 488	2 810	1,88
16Б-2	1,000	0,671	0,626	0,831 900 12	0,162	0,122	0,326	2,632	0,087	1,256	23 829	4 780	3,69
16B-3	1,000	0,671	0,626	0,831	0,162	0,326	3,885	0,087	1,256	35 968	7 025	5,46
20B 9001 2	1,250	0,771	0,751	1,041	0,182	0,142	0,401 9 0012	1,568	0,106		21 356	4 370	2,58
20Б-2	1,250	0,771	1,041	0,182	0,142	0,401	3,022	0,106	1,436	38 ,216	7430	5,23
20Б-3	1,250	0,771	0,751	1,041	0,182	0,142	0,401	4,460	0,106	1,436	56 200	10 925	7,81
24Б	1,500	1,001	1,001	1,316	0,240	0,200	0. 576	2,072	0,268		35 968	6 130	4,99
24Б-2	1.500	1,001	1,001	1,316	0,240	0,200	0,576	3,991	1,905	62,944	10 270	9,92
24Б-3	1,500	1,001	1,00 1	1,316	0,240	0,200	0,576	5,898	0,268	1 .905	95 540	15 100	14,91
28B	1,750	1,221	1,101	1,461 900 12	0,300	0,250	0,626	2,529	0,268		44 ​​960	7 650	6,26
28B-2	1,750	1,221	1,101	1,461	0,300	0,250 900 12	0,626	4,874	0,268	2,347	80 928	13 488	12,46
28Б-3	1,750	1,221	1,101	1,461	0,300	0,250	0,626	7,222	0,268	2. 347	119 144	19 125	18,76
32Б	2,000	1,22 1	1,151	1,666	0,280	0,250	0,702	2,498	0,315		56 200	9,36 7	6,77
32B-2	2,000	1,221	1,151	1,666	0,280	0. 250	0,702	4,807	0,315	2,307	101 160	16 860
32Б- 3	2.000	1.221	1.151	1.666	0.280	0.250	0,702	7,112	0,315	2,307	150 616	21 850	20,10
40B	2,500	1,551	2,087	0,320	0,320	0,902	3,081 9001 2	0,374		79 804	13 300	11,06
40Б-2	2,500	1,548	1,551	2,087	0,320	0,320	0,902	5,930	0,374	2,848	141 624	26 000	21,98
40Б-3	2,500	1,548	1,551	2,087 90 012	0,320	0,320	0,902	8,778	0,374	2,848	213 560	32 000	32,76 9001 2
