Прекратите скручивать — 2. О способах крепления кабеля / Хабр

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.
Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:

Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:

Плотные

Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем.
Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.

Твердые

Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится.
Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп.

При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.

Тонкие

Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе.
А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.
Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло,

~~как будто специально созданное для лоботомии~~

Выглядит вот так:

Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:

Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.
Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.
А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой«

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

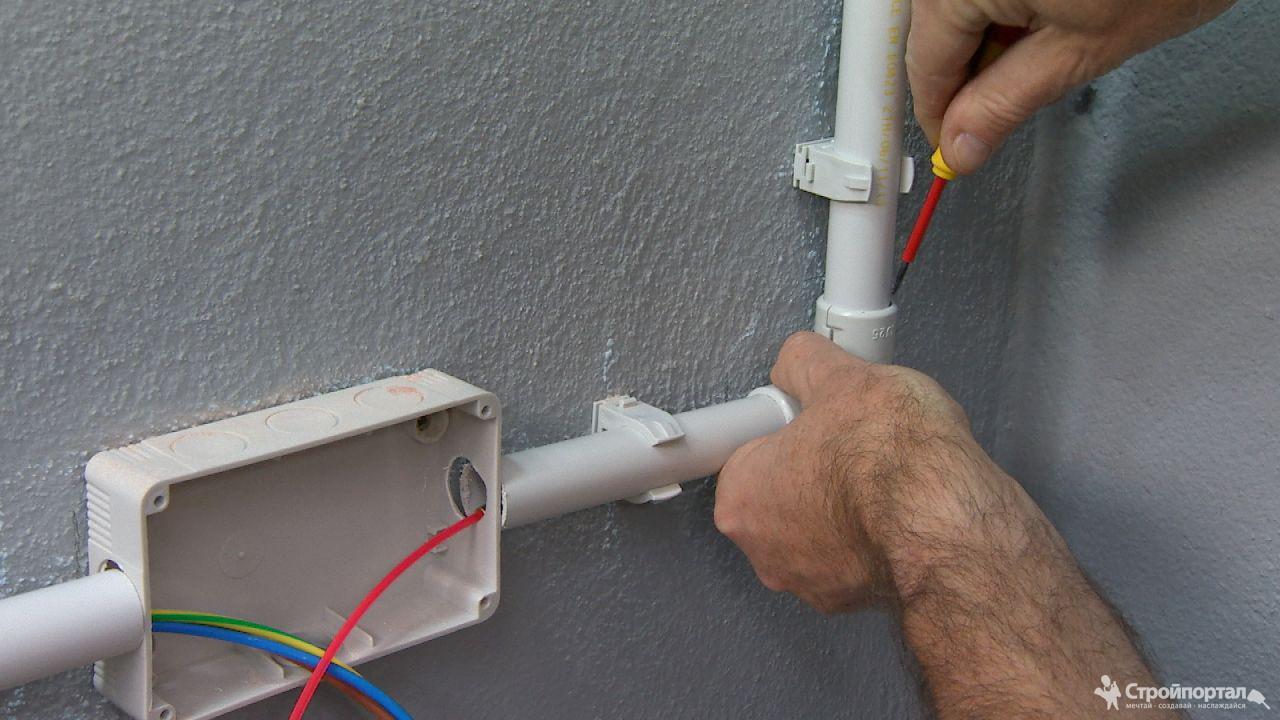

И в них защелкивается гофра:

Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.
Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.
А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется

металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.
Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.
Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью.

Закрепите еще на что-нибудь.

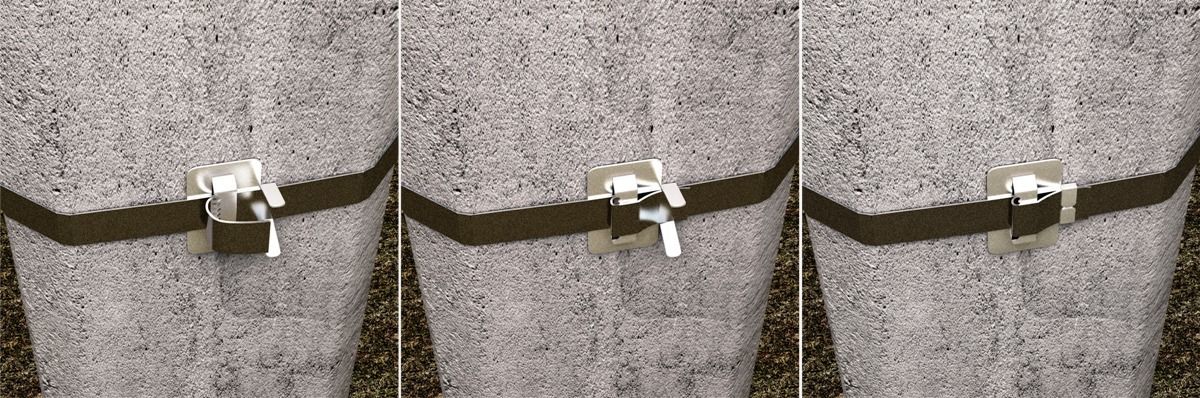

Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Принцип работы:

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит.

ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.
Дергаем:

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях.
И если вы не хотите пропустить обсуждение, поставьте галочку .
А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)

виды креплений кабеля к стенам в гофре или на скобах

Содержание

1 Крепёж для провода и кабеля по стене
- 1.1 Дюбель-стяжка
- 1.2 Стяжка с отверстием под дюбель
- 1.3 Монтажная площадка
- 1.4 Полимерный дюбель со сквозной головкой
- 1.5 Клипса для гофры
- 1.6 Скоба
- 1.7 Самоклеящаяся площадка
- 1.8 Гвозди для монтажа
2 Использование монтажных пистолетов
3 Крепление кабеля своими руками
- 3.1 Крепление строительной смесью
- 3.2 Крепление дюбель-хомутом (UW или увешка)
- 3.3 Крепление кабеля к стене скобами
- 3.4 Как закрепить кабель к бетону без сверления
- 3. 5 О других способах крепления
4 Несколько замечаний по прокладке
5 Варианты, как крепить провод внутри жилья
- 5.1 Создание скрытой электропроводки
  - 5.1.1 В кирпичных стенах
  - 5.1.2 В железобетонных панелях
  - 5.1.3 В монолитной стене
- 5.2 Создание открытой электропроводки
6 Крепление провода на липучке
7 Чем крепить провод в штробе
8 Крепление кабель-канала дюбель-гвоздями
- 8.1 Инструмент и оборудование
- 8.2 Технология крепления кабель-канала
9 Прокладка проводки по потолку
10 Крепление кабеля к деревянной стене
- 10.1 Крепление строительной смесью
- 10.2 Дюбель-хомут
- 10.3 Скобы
- 10.4 Иные способы
11 Видео

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

дюбель-стяжка для одиночного кабеля;
стяжка с отверстием под дюбель;
монтажная площадка;
полимерный дюбель со сквозной головкой;
клипса для гофры;
скоба;
самоклеящаяся площадка;
гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Индукционная паяльная станция

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Учимся легко считать потребляемую мощность электроприбора

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

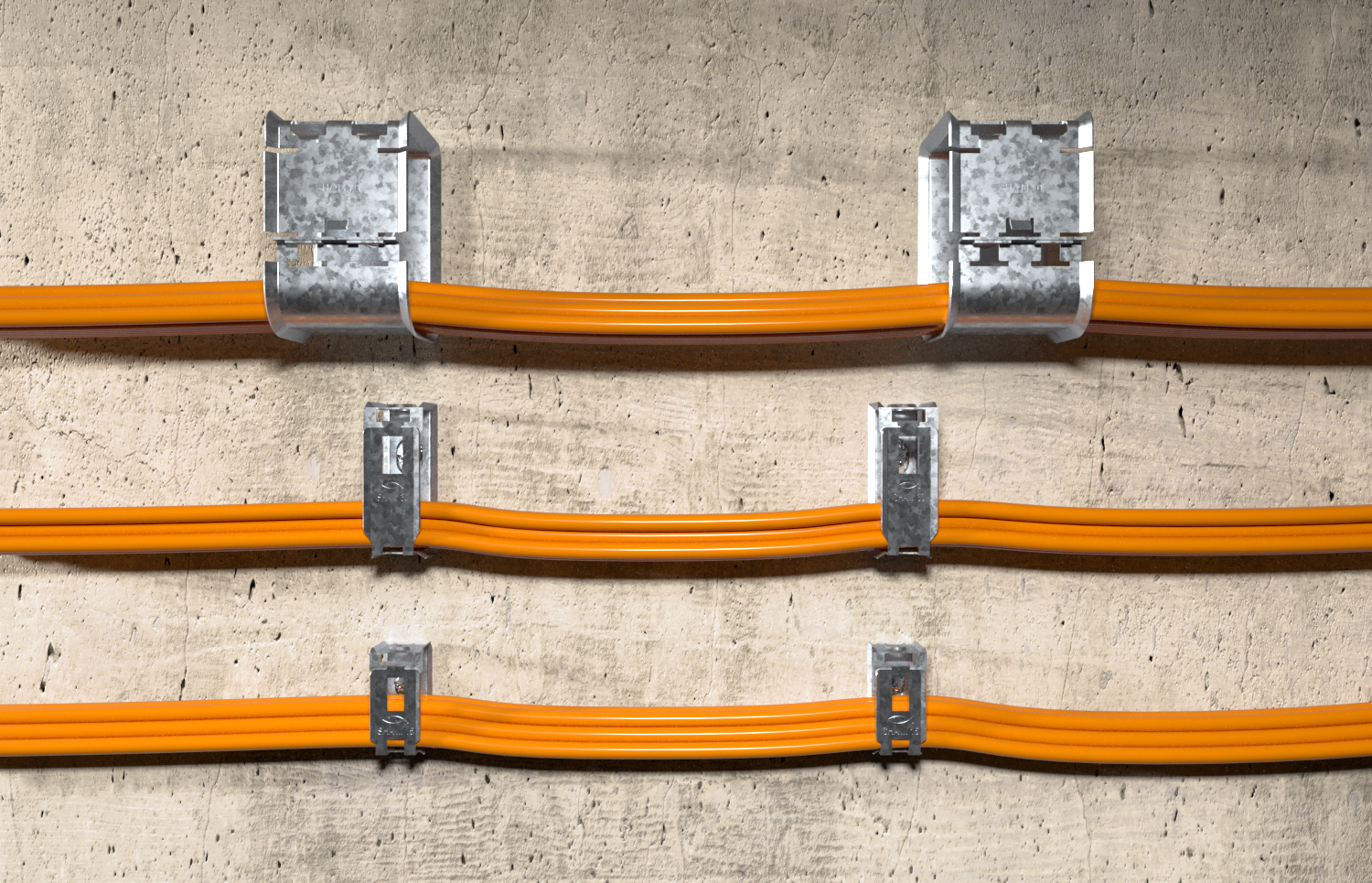

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

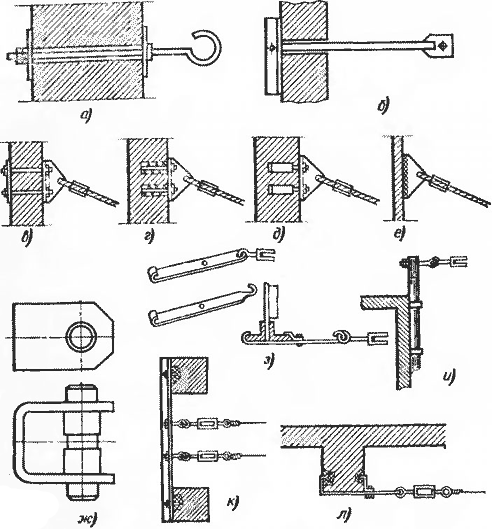

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
Нельзя крепить силовой кабель, который находится под напряжением.

Оплата электроэнергии по счетчику

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе

Алебастр – быстро и надёжно;
Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
Дюбель-стяжками в штробе группируют провода в отдельные ветви;
Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
В короба укладывают кабели или провода.
Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

Кабельные срединные барьеры — MnDOT

Как они работают

Кабельная медиана достигает

Фотографии срединного барьера кабеля на I-94 у водопада Фергус

Барьеры изготавливаются из трех или четырех стальных тросов, натянутых на столбы. Когда автомобиль врезается в барьер, стойки ломаются, а тросы изгибаются, поглощая большую часть кинетической энергии столкновения. Это перенаправляет транспортное средство вдоль средней полосы, предотвращая аварию поперек средней полосы.

Когда транспортное средство врезается в секцию кабельного ограждения, ремонтные бригады могут быстро отремонтировать поврежденную секцию. Барьеры установлены на стальных столбах, которые вставляются в заглубленные гильзы. Если ограждение повреждено, стойки легко выдвигаются, позволяя установить новую секцию кабеля.

В дополнение к возможности уменьшить тяжесть аварии, кабельные барьеры стоят меньше, чем постоянные бетонные барьеры. Барьеры обычно устанавливаются на участках шоссе, которые включают въездные и выездные пандусы, что приводит к переплетению движения или изменению количества полос движения, что может привести к авариям или почти авариям.

По мере роста объемов дорожного движения в Миннесоте увеличилось количество дорожно-транспортных происшествий. Установка разделительных ограждений кабеля в стратегических местах является эффективным методом предотвращения этих часто трагических аварий.

Пособие для мотоциклистов

Мотоциклисты получают преимущества от кабельных разделительных барьеров, не позволяя другим транспортным средствам пересекать разделительную полосу на их пути. На этом видео (WMV, 3,5 МБ) показано, как один мотоциклист был близок к тому, чтобы его сбил встречный автомобиль. Если бы в этом месте был установлен разделительный кабельный барьер, он легко помешал бы транспортному средству пересечь разделительную полосу.

Кабельный барьер в новостях

Возможно, вы недавно слышали в новостях о кабельном ограждении высокого напряжения. HTCB зарекомендовал себя как один из наиболее эффективных инструментов, доступных инженерам-транспортникам для снижения числа аварий со смертельным исходом и судьбоносных поперечных столкновений. Вот более подробная информация:

MnDOT реализовала программу «Нулевая смертность» в 2003 году. Эта программа представляет собой партнерство между Патрулем штата Миннесота, Министерством здравоохранения Миннесоты и MnDOT, в рамках которого мы работаем вместе и с местными партнерами по безопасности, чтобы уменьшить число смертельных и серьезных аварий на дорогах Миннесоты. С 2003 г. мы наблюдаем снижение смертности на дорогах с 655 смертей в 2003 г. до 39 смертей.5 смертей в 2012 году. HTCB — один из инженерных инструментов, который помог нам снизить количество смертей и аварий, которые изменили жизнь.

HTCB был впервые установлен в Миннесоте в 2004 году. С тех пор он доказал свою эффективность на 95% в снижении количества смертельных и судьбоносных аварий в Миннесоте, вызванных транспортными средствами, пересекающими разделительную полосу и попадающими на полосу встречного движения. Аналогичные результаты были получены во многих других штатах, как это задокументировано в Отчете № 711 Национальной программы совместных исследований автомобильных дорог, завершенном в 2012 г.

По оценкам

MnDOT, с момента первой установки HTCB было спасено более 100 жизней. MnDOT признает увеличение числа аварий с повреждением имущества, связанных с HTCB вблизи края проезжей части. Мы считаем, что это приемлемый риск, учитывая эффективность кабеля в предотвращении смертельных и серьезных аварий.

HTCB — один из самых универсальных и надежных барьеров. Он разработан таким образом, что при ударе столбы ломаются, а тросы изгибаются, поглощая кинетическую энергию транспортных средств и перенаправляя транспортное средство вдоль барьера. Эта конструкция барьера была разработана в Европе и стала доступна в Соединенных Штатах только в начале 2000 года. При использовании более традиционных жестких систем, таких как ограждение из пластинчатых балок, существует большая вероятность того, что транспортное средство будет перенаправлено обратно на обочину или полосу движения. . Каждая барьерная система имеет свое применение. Жесткие барьеры очень эффективны для предотвращения выезда транспортных средств с дороги и столкновения с неподвижными объектами, преодоления крутых насыпей или пересечения близлежащего транспортного потока, когда нет места, чтобы обеспечить широкую разделительную полосу для разделения движения.

Как поясняется в отчете NCHRP 711, существует ограниченное количество мест, где HTCB можно размещать сбоку посередине. Один находится у обочины, как вы видите вдоль автомагистралей метро. Другое место – у дна канавы, если поперечное сечение канавы и состояние грунта подходят. К сожалению, срединные канавы часто бывают влажными и слишком мягкими, чтобы поддерживать кабель и обеспечивать его работу в соответствии с проектом, поэтому во многих местах барьер устанавливается ближе к обочине.

Результаты

MnDOT провела оценку эффективности разделительных ограждений для кабелей и определила, что почти все аварии со смертельным исходом и серьезными травмами были устранены там, где были установлены ограждения. Существуют ограничения на то, где можно установить срединный кабельный барьер, но Департамент продвигается вперед со стратегическими установками в местах, где риск столкновений с поперечными средними линиями является самым высоким. На приведенной ниже карте показано текущее состояние установки кабельных разделительных барьеров по всему штату.

Стоимость

Материал и установка:

Бетонный разделительный барьер: от 400 000 до 500 000 долларов за милю
Кабельное срединное ограждение: от 125 000 до 150 000 долларов за милю

Техническое обслуживание (годовая стоимость):

5400 долларов за милю в районе метро Twin Cities
3600 долларов за милю в Большой Миннесоте

По мере роста объемов дорожного движения и расширения системы разделительных кабельных ограждений будет значительно увеличиваться стоимость обслуживания системы ограждений по всему штату.

Видеоинструкция: установка кабельных перил на бетонных ступенях своими руками

Скотт:
Привет. Я Скотт, и я собираюсь установить здесь кабельные перила. Кабель изготовлен компанией AGS Stainless, зарегистрированной на острове Бейнбридж, штат Вашингтон.

Они спонсируют это видео. И мы собираемся пойти дальше и показать вам, как его установить. И мы собираемся совершить небольшую экскурсию, чтобы получить представление о том, как изготавливается этот рельс, как обрабатываются ваши заказы, и просто чтобы вы могли увидеть, как это происходит.

Скотт:
Я здесь с Дугом из AGS Stainless, а Дуг работает оценщиком. И он собирается рассказать нам, что он делает для клиента, когда клиент звонит.

Дуг:
Первое, что мы делаем, это спрашиваем их, где им нужны тросовые перила. И если они могут отправить нам рисунок. Простой набросок от руки. Они могут либо по электронной почте, либо по факсу — или, если это что-то простое, что мы могли бы обсудить по телефону, где я могу записать размеры, тогда мы определяем все компоненты, необходимые для этого конкретного проекта, и отправляем смету обратно клиенту. .

Скотт:
Хорошо. Большой! После того, как вы сделаете смету и заказчик ее получит, что дальше?

Дуг:
Мы связываемся с покупателем, чтобы убедиться, что он его получил. И если они разместили заказ, мы получаем от них информацию по их кредитной карте и подписанным документам. И мы отправляем это деталировщику.

Скотт:
Хорошо. Что ж, теперь я собираюсь углубиться в детали и спросить, что они делают для нас. Хорошо. Что ж, спасибо, Даг. Хорошо. Хорошо. Это Коди, и он деталировщик. А это значит, что он что-то рисует и использует здесь AutoCAD. Итак, он собирается нарисовать мои перила. И Коди, когда клиент закончил с оценкой, а Дуг или Брэндон передают ее вам, что вы делаете для клиентов?

Коди:
Что я делаю для клиента, так это беру его размеры и помещаю в нашу программу, чтобы размещать наши посты на основе их размеров, которые они нам дают. Как только я это сделаю, я отправлю клиенту электронное письмо с рисунком с их размещением постов. И когда они проверяют, что все правильно, они отправляют его обратно подписанным. Затем я проталкиваю его, чтобы получить обзор.

Скотт:
Хорошо. И после того, как он будет рассмотрен, что произойдет дальше? Вы закончили с клиентом?

Коди:
После этого — как только я это закончу, я закончу с заказчиком, и это будет сфабриковано. А потом он покидает магазин и идет к вам.

Скотт:
Хорошо. Хорошо. Итак, я думаю, я собираюсь отправиться в магазин и посмотреть, как они собирают эти вещи для меня.

Хорошо. Веселиться. Было приятно с тобой встретиться.

Райан:
Привет. Я Райан. Первое, что мы делаем из детализации, — это переходим к резке. Мы обрежем столб по всей длине и загрузим их в ЧПУ, чтобы просверлить все их отверстия в столбе. И я отведу их на сварку. При сварке мы привариваем верхнюю часть с двумя отверстиями, а также привариваем базовую крышку и различные виды стоек. Мы привариваем опорную плиту или круглую вершину в зависимости от того, что вы запрашиваете. А со сварочного поста мы привезем их на чистку сюда, где мы возьмем наш Scotch-Brite® и нашу чистящую палочку. Мы просто отполируем опорную плиту и поднимемся наверх. Мы также отполируем эту часть и отполируем весь пост, чтобы все выглядело хорошо. А затем мы доставим его на нашу упаковочную станцию, где мы поместим его в полиэтиленовую трубку и обернем пузырчатой пленкой на обоих концах столба. А потом мы упакуем их в коробку и отправим вам.

Скотт:
Хорошо. Спасибо!

Курьер ИБП:
Ну вот. Удачи!

Скотт:
Хорошо. Это верхняя рейка. Это то, за что ты хватаешься рукой. Вот инструкции. Настоящие кабели и две стойки с дополнительной арматурой и прочее.

Хорошо. Вот так. Мы собираемся распаковать этот основной пакет прямо сейчас. И последнее, с чем мы имеем дело, это кабель. Итак, я пока оставлю их в упаковке, чтобы держать вместе, но я собираюсь сделать то, что мужчины обычно не делают. Сначала я открою инструкцию. Здесь также лежит упаковочный лист, так что я еще раз проверю этот сверток, когда получу его. Думаю, я мог бы сосчитать их. У меня есть один, два, три, четыре, пять, шесть и семь. Семь из них, если я не ошибаюсь. И там написано, что кабель может изгибаться. Должно быть девять. Итак, что у нас тут? У них только один конец. Раз, два, три, четыре, пять, шесть, семь, восемь, девять. Ну вот. Хорошо. Девять. Там только один конец.

А еще у меня есть одна верхняя перекладина. Итак, это хорошо. Будьте осторожны, чтобы не врезаться в ваши посты. Не царапайте столб ножом. Несмотря на то, что это нержавеющая сталь, а нержавеющая сталь долговечна и прочна, металлический инструмент против металлического инструмента. Вы просто требуете возмещения ущерба. Так что лучше перестраховаться, чем потом сожалеть. Ой. Эта вещь испорчена.

Хорошо. Это связующее вещество, и у меня есть одно связующее вещество. У них есть комплект. Это набор для очистки и пассивации. У вас есть это.

Получил один пакет кабельной арматуры. Девять штук. Раз, два, три, четыре, пять, шесть, семь, восемь, девять.

У них есть сумка со скобяными изделиями, и они, наверное, проверяют каждую деталь. Правильно — по восемнадцать штук. У них есть анкерные болты из нержавеющей стали и разные гайки.

У них есть обжимной инструмент и кусачки.

Хорошо. А еще у нас есть два железнодорожных столба здесь. Итак, у меня есть верхняя и нижняя. Хорошо. Ничего не поделаешь. Хорошо. Вот два наших поста. Опять же, сделайте все возможное, чтобы не поцарапать, потому что вы увидите это позже. Верно — или ваша жена будет. Верно? Один из двух. Кто-нибудь это увидит. В случае нашей семьи это был бы я. Я бы это увидел. Я бы жаловался. Смотреть! Ты поцарапал его! Это одна из хороших вещей. Это полный комплект, и AGS заботится о вас. Одна из вещей, которые вы получаете в комплекте, это пассивирующий комплект, и здесь есть кусочек Scotch-Brite® — прямо здесь. Так что, если вы поцарапаете его, вы можете исправить царапину и вернуть ей вид, как будто она пришла из AGS. Хорошо. Ну тут все. Наша инвентаризация завершена. Посмотри на это! Они хорошо заботятся, чтобы упаковать его. Итак, мы готовы приступить к установке.

Хорошо. Мы поговорим о сверлении отверстий для анкерных болтов, и я рекомендую использовать более длинное сверло. Если у вас еще нет биты, еще лучше пойти купить более длинную биту. Это на несколько долларов больше, но в долгосрочной перспективе они просто работают лучше. Они более полезны, и это одна из причин. Другая часть причины заключается в том, что это позволяет вам получить меньший угол при использовании более длинной насадки. Вы можете приблизиться сюда, когда будете бурить. Когда вы сверлите, более короткое сверло будет отталкивать вас из-за размера корпуса сверла. Теперь у моей бурильной машины очень узкий корпус, поэтому для меня это не будет так критично. Но если у вас большой — если двигатель дрели толстый, он отталкивает вас от столба. И это просто позволяет вам получить более прямое отверстие.

Вам нужно установить глубину отверстия. И я люблю идти глубже, чем яма. Глубже, чем длина застежки. И поскольку мне не нужно вычищать порошок из отверстия, он просто попадает на дно отверстия. И затем, когда вы знаете свою глубину, проще использовать кусок ленты, чем глубиномер, который идет в комплекте с дрелью. Ограничитель глубины может не приземлиться в нужном месте. В этом случае он может приземлиться здесь. И просто кусок скотча проще. Хорошо. Итак, вы хотите просверлить один. Вы должны с чего-то начать. Хорошо. Этот парень может остаться здесь.

С этими болтами — поскольку они не проходят через эти отверстия, анкерные болты не пройдут через это отверстие, чтобы забить их. Вы не можете их забить, поэтому вам нужно вставить один. подтяните его. И затем просверлите еще одно отверстие после того, как выпрямите это — чтобы все было ровно, как вы хотите. Затем вы вставляете еще один. Сделайте это снова. Вы должны снять это. Надень это. Затяните эти два, чтобы зафиксировать его, и управляйте ими. Заведи их, а потом сними. Просверлите их. Вставьте последние несколько отверстий, но вы должны убедиться, что они квадратные, прежде чем просверливать второе отверстие, потому что это дает все. Все будет со ссылкой на то, где это есть. Один из приемов, который вы можете сделать, чтобы защитить отделку штифта, — это наклеить ленту на лицевую сторону гаечного ключа. Если вы делаете это здесь, на кабелях, вы можете сделать это, чтобы защитить отделку здесь. В данном случае есть стиральная машина. Итак, стиралка не работает.

И вы можете видеть, что столб теперь не квадратный. Мы собираемся урегулировать это позже, но я собираюсь начать немного затягивать этого парня, пока он не станет плотным. И я собираюсь в конечном итоге снять его после того, как просверлю здесь отверстия. Итак, мы собираемся назвать это хорошо на данный момент. Теперь раскручиваю обратно. То, что мы собираемся сделать сейчас, это как бы получить пост параллельно тому, куда он идет таким образом. А можно сделать это как бы на глаз. У вас есть немного движения. Я делаю это хорошо. Если вы не уверены, не помешает добавить другой пост. Получите тот другой столб в с одной дырой. Убедитесь, что вы поместили его там, где он должен быть, а затем поместите прямой край между ними двумя, чтобы получить их таким образом. Это так. Это не то, о чем ты сейчас беспокоишься. Это так. Так что я уверен в своих навыках, что здесь все будет хорошо. Хорошо. Итак, Джейсон, иди сюда и держи это. Не могли бы вы?

Итак, мы собираемся открыть другую дыру. Хорошо. Когда вы вставляете застежку, вы будете вставлять застежку до тех пор, пока она не войдет достаточно глубоко, чтобы она могла схватиться. Вам не нужно вставлять гайку в болт здесь, если вы будете осторожны, когда забиваете его или шайбу и гайку здесь. И он упадет туда. Просто будь осторожен. Эти последние несколько ударов — здесь вы можете потерять застежку. Итак, я хочу, чтобы он был достаточно глубоким, чтобы я мог получить орех здесь. Я как бы немного, может быть, анально-сохраняю в этом материале. Хорошо. Вот где я хочу. Для первых нескольких потоков убедитесь, что мы затягиваем. Хорошо.

Мы вернем столб. Хорошо. Хорошо. Мы собираемся пойти дальше и просверлить эти отверстия здесь. И в этот момент нам пришлось поставить — потому что расстояние на этой стойке зависело от поручня. Мы воткнули туда перила и убедились, что они почти прямые, когда начинаем сверлить. Итак, я собираюсь пойти дальше и отметить эту дыру прямо здесь. Если вы зайдете слишком глубоко, вы не сможете использовать этот болт. Итак, у меня там три темы. Этого достаточно, чтобы начать. Мне нужно поднять его, так что он выше этого — так что вы можете вставить этот болт. Хорошо. Верните его на болт. Хорошо. Опять же, вы хотите проверить все свои квадраты. Итак, вам придется держать это для меня таким образом.

Просверлите отверстие в кошачьем углу. Поскольку это как бы заперто с верхним поручнем, я собираюсь продолжить и начать эти другие отверстия. Хорошо. Мы собираемся снять его и вставить заблокированные анкерные болты в другие трюмы. Хорошо. Вы хотите забить их и больше не заходить слишком глубоко. Убедитесь, что вы оставили по крайней мере около трех витков, чтобы захватить их гайкой.

Хорошо. Что мы собираемся сделать, так это приклеить эту часть и использовать этот маленький кусочек шнура здесь, чтобы зажать там. А потом мы проложим кабели. Итак, ладно. Держи это. И мы должны это сделать, прежде чем мы сможем затянуть их полностью. Мы должны сделать это, прежде чем мы сможем затянуть анкерные болты. Так что хорошо не надевать эту штуку, если можешь помочь. Нет способа сделать это элегантно, и он хочет попасть везде. Хорошо. Хорошо. Хорошо. Вы хотите, чтобы это было здесь, чтобы немного повернуться и как бы распространить это вокруг. Я как бы сделал это в небольшой зажим здесь. Итак, вы можете спуститься сюда? Хорошо. Итак, здесь я сделал зажим и петлю. И это может прийти сюда. И этот кабель сильно напрягал его. Ага. Мы захотим вернуться, как только я подключу первый кабель. Я собираюсь использовать первый кабель вместо этого, а затем сниму его и протру. То, что вытекает наружу. Вы хотите стереть его, как только сможете, используя ацетон. Это лучшее, что нужно для этой работы.

Хорошо. Итак, что мы собираемся сделать, так это положить туда первый кусок кабеля. Хорошо. Итак, теперь мы возьмем этот кабель и будем использовать первый кабель. Я на самом деле положил его во вторую дыру. Используйте первый кабель, чтобы заменить его в качестве зажима. Итак, вставьте его через отверстие здесь. Подбери туда обычную гайку. И затем вы хотите пойти дальше и поставить туда корончатую гайку или желудевую гайку, чтобы зафиксировать ее на месте, чтобы она не ослабла там, где вы делаете все остальное.

Хорошо. Потом мы спустимся сюда и обрежем кабель по длине. И мы собираемся отрезать три восьмых дюйма от столба здесь, что составляет всего полдюйма, совмещенного с местом, где проходит отверстие.

Хорошо. Теперь мы его вырезали. Что мы собираемся сделать, так это обжать фитинг здесь. Если вы сдвинете конец фитинга, вы увидите, что он входит примерно на полтора дюйма или около того. И когда вы хотите поставить два обжима примерно на полдюйма друг от друга. Итак, если вы подошли сюда, вы должны убедиться, что вы полностью засунули кабель в дно отверстия, а затем поднялись примерно на полдюйма. Хорошо. Вот и все. Он обжат.

Хорошо. Затем вы берете его, запираете гайку и корончатую гайку и вставляете ее в свои отверстия здесь. Теперь возьмем гаечный ключ на семь шестнадцать дюймов. И мы собираемся взять пару тисков и как бы удержать этот кусочек. Я постараюсь не хватать его слишком сильно, потому что я не люблю оставлять следы на вещах. Значит, будем затягивать. Вы собираетесь сделать это с обеих сторон, чтобы получить равное натяжение. И затем вы собираетесь зафиксировать желудевую гайку против обычной гайки. Хорошо. Потом мы будем делать это снова и снова. Но прямо сейчас, мы собираемся снять это.

Теперь наш кабель выполняет ту же работу, что и этот временный зажим. И в этот момент я действительно хочу стереть лишний бондинг, прежде чем он затвердеет слишком сильно. Хорошо. Я не собираюсь подключать остальные кабели. Что я собираюсь сделать, так это выровнять этот пост. И это не совсем то, что вы обычно делаете для остальной части прокладки кабеля, потому что он находится на лестнице, и потому что мне нужно было установить этот кусок, прежде чем я выровнял этот пост. Пришлось делать в таком порядке. Вы на обычном верхнем креплении. Вы можете выровнять все посты до того, как сделаете окончательные вложения, но я не могу этого сделать.

Итак, чтобы выровнять столб, вы будете использовать гайки. Я на этом уровне. Хорошо. И я не совсем на этом уровне. Таким образом, вы натягиваете ту сторону, к которой не находится пузырь, и он притягивает вас к центру. Итак, теперь все идеально. Так и есть. Хорошо. Так что в основном это уровень. Я собираюсь вернуться и вставить оставшиеся кабели. Так что, на самом деле, я собираюсь еще больше разобрать все это.

Хорошо. У нас есть кабель, и мы очистим его через некоторое время. Смотри, что это — просто клей. Через некоторое время мы все это уберем. Мы продолжим и подключим остальные кабели и, возможно, ускорим этот промежуток времени. Удостоверьтесь, что вы удалили весь связующий материал, потому что это медведь, чтобы слезть позже. Это работает очень хорошо. Хорошо. Итак, подключаем остальные кабели.

Итак, я собираюсь вернуться и равномерно натянуть тросы и поставить на них стопорные гайки. Таким образом, они получают достаточно потоков здесь, чтобы сделать это. Хорошо. Итак, мы в финальном состоянии. Мы собираемся пойти дальше и усилить напряжение на тех, которые нам нравятся. На самом деле вы можете немного наклонить свои посты. Здесь есть большая тяга. Так что просто уютно — это хорошо. И вы обнаружите — если вы начнете прижиматься, он будет преследовать вас вверх и вниз по столбам. Они не перетягивают. По мере затягивания то одно, то другое ослабевает. Хорошо. Мы как раз там.

Хорошо. Хорошо. Теперь, когда это будет сделано, вы хотите, чтобы желудевые гайки прилегали к нижним гайкам, и вы хотите зафиксировать их вместе. Таким образом, вы держите нижнюю гайку неподвижно и затягиваете круглую гайку против нее. Вы запираете их вместе. Это то, что не дает всему развалиться. Хорошо. В этом заключительном затягивании гайки желудя вы соединяете их вместе. Хорошо. Я собираюсь сделать то же самое на другом конце. И как только все кабели будут в порядке, мы перейдем к следующему шагу.

Это комплект для пассивации, в нем есть кусок Scotch-Brite®. Если у вас есть какие-либо царапины или что-то еще, эта штука устранит их. То, что вы хотите сделать, это идти в том же точно направлении, которое вы уже видите, и попытаться идти по прямой линии, если вы хотите быть таким точным. Итак, это в основном так. У вас есть все, что вам нужно.

Да. Вероятно, вам следует пассивировать его. Здесь есть бутылка с пассивирующим очистителем, так что вы можете очищать и пассивировать его одновременно. И это помогает. Коррозионностойкая сталь — это правильный термин для нержавеющей стали. Это коррозионная стойкость. Это не значит, что он не будет подвергаться коррозии, если за ним правильно ухаживать. Это прослужит вам долго. Он менее подвержен коррозии, а надлежащее техническое обслуживание — это здорово. Вы можете использовать автомобильный воск хорошего качества для защиты покрытия. Если вы оставляете водяные знаки здесь в течение длительного времени, вы можете использовать Scotch-Brite® и избавиться от водяных знаков.

Способы крепления кабеля по бетону: Методы крепления кабеля | Виды крепежа проводов
