пропорции, состав и рецепт кладочной смеси
Содержание:
- Как сделать кладочную смесь на основе портландцемента: состав и пропорции
- Какой марки должен быть кладочный раствор?
- Рецепты кладочных смесей марок М50 и М75
- Как сделать цементно-песчаную смесь для кладки кирпича?
Кладочные смеси представляют собой растворы средней вязкости, применяемые в качестве связующего материала при кладке строительных конструкций из кирпича, бетонных (пено-, газобетонных) блоков, натурального камня. Существует несколько видов кладочных растворов по типу вяжущего (цементного, известкового, цементно-известкового, цементно-глиняного), но в частном строительстве чаще всего применяют смеси на основе портландцемента марок М400 и М500.
Как сделать кладочную смесь на основе портландцемента: состав и пропорции
Цементно-песчаный раствор выдерживает значительное давление на сжатие, поэтому используется при строительстве не только мало-, но и многоэтажных домов, для ведения наружных и внутренних работ.
В традиционном варианте этот продукт обладает не слишком высокой морозоустойчивостью. Это свойство улучшают путем введения добавок, снижающих пористость материала и его гигроскопичность. Цементно-песчаная кладочная смесь чаще всего применяется для ведения кирпичной кладки. Для работы с высокопористыми материалами – пено- и газоблоками – обычно используют цементно-известковые смеси или специальные клеевые составы.
Для приготовления традиционного цементного кладочного раствора потребуются:
- Портландцемент марок М400 или М500, содержащий минеральные добавки в пределах 0-20%.
- Песок – карьерный (намывной или сеяный) или речной, промытый от илистых включений. По стандарту (ГОСТ 28013-98) для кладочной смеси понадобится песок с наибольшей крупностью зерен до 2,5 мм.
- Вода. Желательно брать из питьевого трубопровода, поскольку в домашних условиях невозможно провести анализ на наличие примесей, которые могут негативно повлиять на качество пластичного и застывшего раствора.
Пропорции компонентов, входящих в состав смеси для кладки, определяются необходимым уровнем прочности конечного продукта. Чем больше процентное содержание вяжущего, в нашем случае портландцемента, тем выше прочностные характеристики смеси после твердения.
Какой марки должен быть кладочный раствор?
В зависимости от соотношения компонентов, эта продукция имеет различные марки прочности. В частном строительстве чаще всего используются растворы М50 и М75.
- Составы марки М50 применяются для возведения небольших строений, пригодны для ведения кирпичной и каменной кладки. Используются для заполнения швов между плохо состыкованными строительными элементами.
- Растворы М75 востребованы при сооружении подземных и наземных строительных конструкций – для кладки стен, укрепления фундаментов, при сборке железобетонных элементов, для изготовления стяжки.
Рецепты кладочных смесей марок М50 и М75
Для приготовления 1 м
- портландцемент М400 – 175 кг;
- песок – 1535 кг;
- вода – примерно 175 л.
Для изготовления 1 м3 состава марки М75 необходимы:
- портландцемент марки М400 – 240 кг;
- песок – 1485 кг;
- вода – примерно 180 л.
Помимо основных компонентов, в составы для кладки добавляют присадки, которые по назначению можно разделить на несколько групп:
- Улучшение пластичности. Применяются для работы с материалами с высоким коэффициентом водопоглощения.
- Увеличение морозостойкости конечного продукта. Уменьшают пористость отвердевшей смеси. Добавки, снижающие пористость кладочного состава, также применяются при ведении работ в местах с повышенной влажностью.
- Улучшение адгезии кладочного материала к поверхности кирпича. Современные производители предлагают кирпич с особыми эксплуатационными и декоративными характеристиками, который часто имеет плохую адгезию к растворам для кладки. В этих случаях используют специальные присадки.
- Повышение прочности. Такие добавки применяют при ведении чистовой кирпичной кладки, наружном оштукатуривании стен, изготовлении цементно-песчаной стяжки по бетонному полу.
Как сделать цементно-песчаную смесь для кладки кирпича?
Кладочный строительный материал можно изготовить с помощью бетономешалки или вручную. Второй вариант требует больших трудовых и временных затрат, к тому же обеспечивает более низкое качество продукта, по сравнению с приготовленным механизированным способом. При использовании бетономешалки компоненты вводят в следующем порядке: вода (примерно 2/3 от требуемого количества), цемент, песок, остаток воды.
Кладочный раствор можно изготовить своими руками, а можно приобрести готовую сухую смесь, на упаковке которой указывается количество воды, необходимое для затворения.
Состав и пропорции кладочного раствора для кирпича
Главная > Строительство > Материалы >
Дата: 17.09.2014
Принято считать, что надежность и долговечность возведенных зданий зависит от качества используемых при их строительстве материалов: кирпича, блоков, плит перекрытия. Однако этот перечень будет неполным, если не упомянуть о монтажных компонентах благодаря которым перечисленные элементы образуют единые, монолитные конструкции.
Наиболее важным из них по праву считается кладочная смесь для кирпича.
Оглавление:
- Приготовление смеси своими силами
- Цена
Что из себя представляет
Это сухой материал, из которого при затворении водой получают готовый раствор для укладки штучных строительных элементов: кирпича, различных видов блоков. Его основными свойствами являются пластичность, простота работы с ним и прочность. Компонентами для получения кладочной смеси являются:
- вяжущее вещество: цемент, реже – известь, глина, гипс;
- наполнитель: песок, керамзит, пемза;
- растворитель: вода;
- добавки минеральные: пластификаторы, противоморозные компоненты, отвердители;
- красящие пигменты.
Разновидности, характеристики, применение
В зависимости от сферы использования, сухие смеси для кладки делятся на:
1. Универсальные — применяются для укладки разных видов кирпича при строительстве объектов жилого и промышленного предназначения.
В зависимости от типов стенового камня:
- Для монтажа обычного кирпича готовится простая растворная смесь сухая кладочная на цементном вяжущем с песком в качестве наполнителя. Существуют также с добавлением извести, что существенно увеличивает время сохранения раствором пластичности, улучшает его вязкость и, как следствие, способствует равномерному заполнению всех пустот и неровностей, но не следует использовать ее в местах с повышенной влажностью.
- Для укладки облицовочного камня применяют сложные составы на основе высококачественного портландцемента, с добавлением различных модификаторов, которые обеспечивают достаточную пластичность, адгезию, влаго- и теплопроводность раствора. Идеально подходит такая смесь для кирпича с низким водопоглощением.
- Цветная призвана добиться максимальной реализации дизайнерских решений. Ее применение позволяет гармонично сочетать цвет кирпича и швов между ними. Для производства этой разновидности порошка применяют белый цемент, для темных оттенков – серый, а также мелкий песок, цветные пигменты и полимерные добавки. Высококачественный краситель не тускнеет и не выгорает под действием внешних факторов – солнца, воды. Цветная кладочная смесь для клинкерного кирпича также обладает высокой пластичностью и низким водопоглощением за счет использования в качестве заполнителя мелкозернистого песка и полимерных добавок. Выпускается в широкой цветовой гамме. Самыми распространенными являются: слоновая кость, белый, терракотовый, графит, коричневый.
Высококачественный краситель не тускнеет и не выгорает под действием внешних факторов – солнца, воды. Цветная кладочная смесь для клинкерного кирпича также обладает высокой пластичностью и низким водопоглощением за счет использования в качестве заполнителя мелкозернистого песка и полимерных добавок. Выпускается в широкой цветовой гамме. Самыми распространенными являются: слоновая кость, белый, терракотовый, графит, коричневый.Наиболее часто применяется универсальная цементная смесь М150. Благодаря таким качествам, как морозоустойчивость и прочность, низкое водопоглощение, хорошие теплоизоляционные качества, она подходит для укладки практически всех разновидностей стенового камня: обычного, силикатного и клинкерного.
Белая кладочно-ремонтная смесь для кирпича применяется при укладке облицовочного камня, а также для восстановления старых, потрескавшихся и расшивки новых швов.
2. Специальные смеси используют для возведения сооружений или отдельных элементов зданий, подверженных влиянию температуры или агрессивных веществ: дымоходы, вентиляционные шахты, помещения с высокой токсичностью, кислотностью и нестандартным температурным режимом.
В состав входит огнеупорная глина, которая способна выдержать температуру до 1700°C.
Требования к качеству регламентируются в соответствии с ГОСТ 28913-98. Согласно этому документу, основные технические характеристики растворов для укладки должны соответствовать нижеизложенным нормам:
| Показатель | Разновидность смеси | |||
| Универсальная | Для облицовочного кирпича | Цветная | Специальная | |
| Прочность на сжатие, (МПа) | 2,5–10* | 10 | 15 | 4 |
| Адгезия, (Мпа) | 0,3 | 0,15 | 0,2 | 0,3 |
| Размер фракции заполнителя, (мм) | 3 | 2 | 2 | 2 |
| Морозоустойчивость, (F) | 35–75 | 25–100 | 25–75 | – |
| Влажность сухой смеси, % | 0,4 | 0,3 | 0,3 | 0,2 |
*Для марок по прочности М25–М100.
Процесс изготовления самого простого и наиболее востребованного раствора для укладки кирпича из цемента, песка и воды не требует специальных навыков или оборудования.
Для этих целей вам понадобятся:
- сито металлическое с ячейками не более 3 мм;
- лопата;
- емкость для смешивания добавок или красителя;
- растворомешалка (большое корыто).
Этапы:
1. Песок с фракцией до 3 мм просеивают через металлическое сито для того, чтобы тщательно очистить от различных примесей: комков глины, камней, корней растительности и так далее.
2. Подготовка смеси. Специалисты рекомендуют следующие соотношения песка и цемента, в зависимости от марки приготовляемого раствора:
- М25 – 5:1
- М50 – 4:1
- М75 – 3:1
К примеру, для того, чтобы получить 1 м3 раствора М25 потребуется 2000 кг песка, 260 кг цемента марки М400 и 350 л воды.

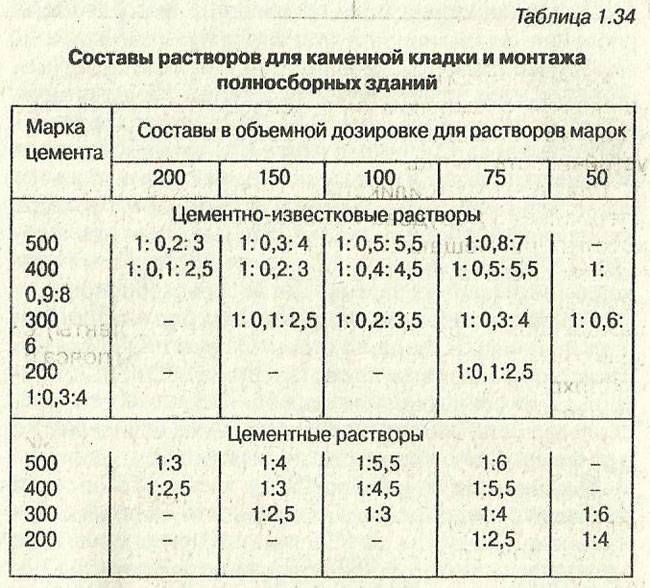

Более точный состав и пропорции кладочного раствора для кирпича при приготовлении своими руками, следующий:
| Марка раствора, М | Марка цемента | Расход цемента на 1 м3 песка, кг |
| 25 | 300 | 135 |
| 50 | 300 | 225 |
| 400 | 175 | |
| 75 | 300 | 310 |
| 400 | 240 | |
| 500 | 195 | |
| 100 | 300 | 385 |
| 400 | 300 | |
| 500 | 245 |
3.
Смешивание производится в растворомешалке в течение 3-5 минут. Для начала в нее заливается небольшое количество воды, затем закладывается цемент и песок, после – доливается оставшаяся вода. После этого готовый раствор переливается в приготовленную емкость. Его нужно использовать как можно быстрее, максимум – в течение 1,5–2 часов. Поэтому не стоит замешивать сразу большое количество. Расход раствора для кладки кирпича во многом зависит от размера строительного камня, исходя из этого, примерные его нормы следующие:
| Толщина кладки, мм | Расход смеси, в зависимости от размера кирпича, кг | ||
| Одинарный | Полуторный | Двойной | |
| 120 | 30 | 24 | 18 |
| 250 | 78 | 66 | 54 |
| 380 | 126 | 108 | 90 |
Для того, чтобы самостоятельно приготовить цементно-известковый раствор, понадобятся:
- цемент марки М400;
- известь гидратная;
- песок с фракцией до 2 мм.
Соотношения компонентов из расчета на 1 м3 готовой смеси следующие (в порядке – цемент:песок:известь):
- раствор М100 – 1:4:0,3;
- М75 – 1:5:0,5;
- М50 – 1:6:0,7;
- М25 – 1:11:1.
Последовательность изготовления такая же, как и простой цементно-песчаной смеси.
При приготовлении специального раствора для кладки из огнеупорного кирпича соотношение компонентов (глина и песок) зависят от жирности первого вещества и толщины шва. Специалисты рекомендуют смешивать эти компоненты один к одному, а воды добавлять не более четверти от общего объема.
Если вы решили добавить в раствор пигменты для окрашивания, то их следует предварительно развести в теплой воде и залить в растворомешалку вместе с первой частью жидкости. То же самое касается и различных модификаторов, пластификаторов, отвердителей и прочих добавок, которые можно приобрести в любом магазине стройматериалов и добавить к простому цементному раствору.
Перед их замешиванием, нужно внимательно ознакомиться с инструкцией, имеющейся на упаковке, чтобы соблюсти необходимое соотношение.
Раствор, сделанный с соблюдением всех необходимых пропорций, имеет вид густой сметаны. Его качество можно проверить таким способом: взяв на кончик лопаты небольшое количество смеси, наклонить лопату вниз и посмотреть, как она будет сползать. Признаком качества является медленное растекание. Если же смесь просто стечет с кончика лопаты или же, наоборот, будет скатываться в виде комков, это означает, что она не соответствует требованиям.
Стоимость
В розничной торговой сети кладочный раствор для кирпича продается, как правило, расфасованным в мешки от 25 до 50 кг. Для крупных потребителей предлагается к продаже в тоннах. Цена зависит от вида и предназначения смеси, наличия или отсутствия модификаторов, цветности, количества приобретаемого материала. Купить кладочный раствор для кирпича на цементно-песчаной основе в Москве можно по цене от 176 до 380 руб/50 кг, цементно-известковый – 150 – 245 руб/50 кг, цветной – 350 – 485 руб/50 кг.
Соотношение растворной смеси для каменной кладки
🕑 Время чтения: 1 минута
Соотношение растворной смеси, т. Правильное соотношение ингредиентов раствора помогает получить следующие преимущества:- Однородность прочности
- Равномерная обрабатываемость
- Однородный цвет
- Однородность пропорций и выхода
| Растворный раствор | Объемные пропорции | ||
| Портландцемент | Лайм | Песок | |
| М | 1 | = | 3 ½ |
| С | 1 | ½ | 4 ½ |
| Н | 1 | 1 | 6 |
| О | 1 | 2 | 9 |
| К | 1 | 3 | 12 |
Содержимое:
- Рекомендации по пропорциям растворной смеси
- Характеристики хорошей растворной смеси
- Типы пропорций растворной смеси 007 Цементный раствор для кладки
- Цементный раствор для раствора
Поэтому рекомендуется окунуть блоки кладки в воду на несколько минут перед возведением кладки. Предоставление избытка воды удовлетворит эту потребность в абсорбции.
Растворная смесь не имеет обозначений по осадке или водоцементному отношению. Это оптимальная влажность определяется каменщиком. Слишком сухой раствор не будет распределяться должным образом, что приведет к плохому сцеплению и неполной гидратации цемента. Слишком влажный раствор быстро оседает, и его трудно затирать. Характеристики хорошей растворной смеси Хорошая растворная смесь должна обладать следующими характеристиками:- Должен обладать хорошей обрабатываемостью
- Раствор должен легко распределяться
- Раствор должен легко проникать в швы
- Он должен легко прилипать к вертикальным поверхностям
- Позволяет легко позиционировать устройство на линии, отвесе и уровне
Они:- Цементно-известковая растворная смесь
- Растворная смесь Masonry Cements
- Смесь цементных растворов
- Для большей прочности и увеличения времени схватывания используется портландцемент
- Для повышения удобоукладываемости используются пластификаторы
- Для большей долговечности и технологичности используются воздухововлекающие добавки
Смесь растворного цемента аналогична кладочному цементу. Разница лишь в том, что смесь готовится и оптимизируется для снижения содержания в ней воздуха.
Кладочные цементы расфасовываются и смешиваются с водой и песком на строительной площадке. Они обеспечивают улучшение свойств и большую прочность на изгиб. Подробнее: Расчет количества цемента и песка в растворе Анализ состава раствора /Растворная смесь, соответствующая формуле
Лаборатории АМР
817-366-8376
MortarLab@gmail.
com
Тестирование состава строительного раствора и Соответствие Услуги
Мы предлагаем множество видов миномет тестирование.
Вы можете отправить образцы закаленного миномет для испытаний к нам по следующему адресу.
Лаборатория АМР
1525 Корона Доктор
Гранбери, Техас 76048
Мы делаем трещины в кирпичном растворе исчезают. — АМР
АМР
Labs специализируется на подборе строительных растворов.
Именно поэтому мы предлагаем различные
формы подходящего строительного раствора, включая анализ строительного раствора,
испытание раствора, песок
анализ, тестирование состава строительного раствора и подбор цвета строительного раствора по индивидуальному заказу.
Нажмите здесь, чтобы заказать/получить цены и порядок Испытание состава строительного раствора .
Состав Формула растворной смеси
Традиционная кладка растворная смесь состоит в основном из извести и
иногда к ним добавляли волосы, травы, кальций или портландцемент.
увеличьте прочность, сокрушительное давление или помогите строительному раствору схватиться больше
быстро. Это отличается от минометов, используемых сегодня. Более свежий
минометы рассчитаны на гораздо более высокое давление дробления и
влагостойкость и в основном состоят из портландцемента
и известь.
Они известны как минометы на основе портленда.
Растворная смесь
Растворная смесь используется для скрепления каменных стен, но имеет
большую функцию. Удерживая кирпичи на месте, он должен позволять
для движения или оседания, и разработан, чтобы быть достаточно прочным, чтобы
удерживать вес кладки и достаточно мягкий, чтобы предотвратить повреждение
кирпичи, если происходит оседание.
Когда переточка кирпичной кладки , это
важно заменить существующий раствор аналогичным раствором, и
должны максимально соответствовать друг другу. Минометы разные
давление дробления и композиция имеет тенденцию не склеиваться и
может повредить кирпичи. Именно по этой причине вы должны
соответствовать типу и составу раствора.
В традиционных минометах вы
имеют раствор на глиняной основе, известковый раствор , миномет типа к и тип о
миномет и более поздние минометы миномет типа N , миномет тип с ,
и Миномет типа М .
Прочность на сжатие этих растворов
от менее 75 фунтов на квадратный дюйм до примерно 3000 фунтов на квадратный дюйм в зависимости от типа миномета и
его соотношение состава . Известковые растворы (известь марки К и
тип o) дробление под давлением 350 фунтов на квадратный дюйм и новые растворы (тип N, S и M)
раздавить выше 750 фунтов на квадратный дюйм. Это делает очень важной идентификацию миномета .
соотношения состава .
Состав раствора Формула/соотношение
Тип вяжущих и соотношение портландцемента, извести и песка в
миномет определить тип миномета. В каждом типе миномета Соотношение состава может сильно различаться. Это потому, что миномет
тип может основываться на характеристиках (прочность на сжатие) или на
состав. Например, используя формулу для раствора типа N (от 1 до
1,25 смесь) с большим количеством песка или мелких округлых частиц песка сделает
раствор, который по составу относится к «типу Н», но имеет значительно меньшую
сдавливающее давление аналогично типу о по силе.
При сопоставлении
раствор, соотношение и тип вяжущих важны, и могут быть только
выявлены при испытании образцов существующего раствора.
Испытание строительного раствора
Испытание строительного раствора представляет собой подробный процесс анализа производительности раствора и разбивки композиционных материалов и их соотношения. При анализе растворов их измельчают и вываривают в кислоте. Остаточный заполнитель и потеря веса помогают определить всего смесь и соотношение песка к смеси в растворе формулы . К дробление образца и анализ химической реакции с кислотой, определены пропорции смеси и соотношение смеси к песку используется для завершения рендеринга формулы для , воспроизводящей оригинал миномет .
Тест/анализ состава раствора A Испытание состава строительного раствора — единственный способ определить состав и соотношение смеси в растворе .
Во время испытаний раствора
образцы, есть больше факторов для идентификации, чем просто миномет
Тип и связующие. В историческом растворе часто есть волосы и
травяные волокна для выявления перед кислотным перевариванием и используемая известь.
Исторические растворы, как правило, используют более крупные частицы извести, известные как
историческая известь из-за имеющихся экранов, когда известь была гашена
на месте для его использования. Проверка образцов строительного раствора для этих
частицы — это первый шаг в испытательный миномет . Затем образцы
измеряют, измельчают, взвешивают и подвергают химическим испытаниям для определения состав и соотношение смеси . В большинстве методов испытаний строительного раствора используются некоторые
форма анализа песка, чтобы предоставить основные сведения о песке и
градация частиц и их цвет. Для более подробной информации
информацию о градации песка рекомендуется получить ситовой анализ размера частиц песка.
