Соотношение песка и цемента для раствора штукатурки
Оштукатуривание поверхностей мокрым способом проводится различными составами, но наиболее популярной считается смесь на основе цемента и песка. Зернистый органический наполнитель и вяжущая составляющая могут сочетаться в различных соотношениях. Разнообразие рецептур замешивания раствора позволяет получать составы с различными свойствами, что дает возможность использовать цементно-песчаную штукатурку для наружных и внутренних работ, а также с целью гидроизоляции цокольных частей зданий.
Почему важно соблюдать соотношение элементов в растворе штукатурки?
Правильно подобранные нормы наполнителя — песка и вяжущего — цемента с введением дополнительных компонентов позволяют получить состав, обладающий всеми необходимыми свойствами. В зависимости от пропорций, растворы бывают тощими, нормальными, жирными.
Первые отличаются наименьшей прочностью, поскольку содержат наибольшую концентрацию заполнителя. Жирный раствор получают при добавлении максимальной концентрацией вяжущего вещества, что тоже плохо. Такое покрытие после нанесения может потрескаться. Оптимальная комбинация песка и цемента заключена в нормальном растворе.
Что влияет на соотношение компонентов в растворе?
Водоцементный баланс, количество вяжущего вещества, присадки подбирают по назначению покрытия и конечному результату. В зависимости от данных критериев, различают:
- Обрызг. Представляет собой первый штукатурный слой, который обязан обеспечить лучшее сцепление. Его толщина варьируется от 5 и до 8 мм. Обрызг не требует выравнивания. Пластичность подобного состава не имеет никакого значения.
- Грунт. Делается более густой консистенции, нуждается в крупном наполнении. Намет завершается накрывочным слоем с самой мелкой дисперсией. Тонкое нанесение слоя (до 2 мм) накладывает высокие требования к пластичность такого состава.
Каждый слой намета имеет свое предназначение, а, следовательно, соотношения между песком и цементом различаются. Кроме того, наряду с основными, вводятся и дополнительные компоненты.
Критерии выбора песка
Гораздо выше, нежели при замешивании кладочного раствора. Песок для штукатурки обязан соответствовать следующим критериям, то есть быть:
- Промытым и просеянным. В сыпучем материале не должно быть никаких посторонних примесей в виде пыль и включений глины.
- Правильно подобранной фракции. Чем больше частички, тем более жесткой и сцепкой получается штукатурка.
- Абсолютно сухим. Даже слегка смоченный материал не позволяет сделать хорошего замеса. Компенсировать присутствие влаги не может даже сухой цемент. Штукатурка получается неоднородной, быстро осыпается и крошится.
Слишком мелкий песок делает раствор чересчур скользкой и пластичной, и она плохо держится и оплывает. Штукатурку с таким материалом можно наносить слоем в 3 мм, что делает его идеальным для финишного покрытия.
Подробнее о важности правильного выбора фракции
Песок представляет собой заполнитель штукатурного раствора. Его рекомендовано брать горным, речным или овражным. Выбор фракция обусловлен тем, для какого конкретного слоя замешивают раствор штукатурки.
На грунт и обрызг используют песок с размером зерен от 2 и до 2,5 мм. Накрывочный слой требует применения более мелкого сыпучего наполнителя. Его фракция должна варьироваться в пределах от 0,2 и до 1,2 мм. И чтобы провести качественные работы по оштукатуриванию поверхности, следует заготавливать два вида песка.
Какую марку цемента применять?
Штукатурку замешивают на основе шлако- или обычного портландцемента, имеющего марку 300, но иногда 400, а в редких случаях 500. Конкретный материал зависит от того, какую работу планируется проводить, то есть конкретными условиями и видом раствора.
Выравнивание стен даже небольшой площади допускает применения М400. Портландцемент маркируется типом I и II. Оба прекрасно подходят для оштукатуривания наружных стен и эксплуатации в условиях высокой влажности и низких температур. Между ними есть определенная разница.
Второй тип позволяет снизить внутреннее напряжение цементной и бетонной отливки. Он обладает повышенной стойкостью к морозу и отличается прекрасной пластичностью, то есть соответствует портландцементу с добавками. Цемент позволяет качественно выровнять стены.
Имеет ли значение качество воды?
Жидкая составляющая оказывает непосредственно влияние на итоговые свойства раствора штукатурки. Обычная водопроводная вода прекрасно подойдет, но она не всегда есть на строительной площадке. Брать ее из близь лежащего водоема нельзя. Не подходят и сточные воды.
Особую проблему испытывают те, кто ведет строительство на удаленных участках. Если на строительной площадке отсутствует централизованное водоснабжение, следует заранее позаботиться о бурении скважины, которая позволит иметь на объекте чистую воду.
Модифицирующие добавки
За пластичность раствора отвечает известь. Кипелка содержит небольшое количество глины, поскольку получена путем обжига известковой породы. Она, вступая в реакцию с водой, гасится, то есть образует пушонку. Последняя позволяет получить известковое тесто, которое служит прекрасным пластификатором для цементной штукатурки.
Пластичность раствору придает и глина. Будучи водоупорной от природы, она наделает штукатурку соответствующим свойством. Полученный путем введения глины раствор становится идеальным выбором для проведения вертикальной гидроизоляции, к примеру, стен цокольного этажа либо подвала. В подобных местах штукатурка с известковым тестом используется редко, так как не может защитить поверхности от воздействия влаги.
Какое соотношение цемента и песка берут для замешивания раствора штукатурки?
Для большинства составов применяют цемент марки 300. Более дорогой вяжущий компонент берут гораздо реже, а в остальных случаях вводят добавки. Соотношение компонентов и рецептура полностью обусловлены условиями эксплуатации и конкретным наносимым слоем:
- Фасады, цоколь, внешние стены, влажные помещения. Обычные цементные (цемент и песок) и с добавлением извести (цемент, известь, песок). Первые для обрызга готовятся в соотношении 1:4; для грунта — 1:2; отделочного — 1:1. Вторые в заданной последовательности (обрызг, грунт, отделка) замешиваются в следующих пропорциях 1:0,5:5; 1:1,2:4; 1:1,5:2.
- Наружные стены при сухом климате и помещения с нормальными показателями влажности. Требуют задействования цементно-песчаного раствора с добавлением извести. Обрызг проводят штукатурной смесью, для которой цемент, известь, песок берут в соотношении 1:0,7:6; грунт — 1:1:5; отделка — 1:1:2.
Для кирпичных и бетонных поверхностей в условиях умеренной влажности может быть применен состав с добавлением глины, а не извести. Соотношение этого компонента к цементу не должно превышать 1,5 к 1. Но, учитывая белизну пушонки, предпочтение обычно отдается этой добавке.
Важные нюансы
Проводить штукатурные работы необходимо при температуре не ниже 10 градусов тепла. В более прохладную погоду растворы начинают плохо твердеть, что затрудняет выполнение мероприятия. Устранить этот недостаток позволяет применение поташа или нитрата натрия — противоморозных добавок
Чтобы облегчить укладку раствора, песок обязательно просеивают. Наполнитель для двух первых слоев пропускают через сито с ячейками 3х3 мм, поскольку он имеет наибольшую фракцию. Песок, применяемый в приготовлении раствора для накрывочного слоя, просеивают сквозь сито 1,5х1,5 мм.
Как приготовить цементный раствор для штукатурки стен
Оштукатуривание стен и потолков требуется не только с целью закрыть щели или чтобы они стали ровными. Качественный раствор повышает прочность перегородок, создаёт дополнительную шумо- и теплоизоляцию, повышает огнеупорные характеристики здания. В зависимости от того, проводится внешнее или внутреннее оштукатуривание поверхностей, подбирается и раствор для проведения работ. Как и в любом ремесле, приготовление раствора, чтобы он не растрескался, не осыпался и служил верой и правдой имеет свои секреты.
Какой раствор выбрать
Существует множество готовых смесей, которые достаточно просто развести водой и можно работать. Однако, их применение целесообразно только в том случае, если стены и потолок относительно ровные и толщин штукатурки не будет превышать двух сантиметров. Такая картина является чрезвычайно редким фактом. В остальном же, использование смесей для штукатурки не пройдёт испытание экономической выгодой. Целесообразнее использовать недорогое и проверенное средство – цементный раствор.
Для правильного выбора марки раствора, необходимо опираться на несколько факторов – допустимая степень сжатия в абсолютно готовом виде и характерные особенности самой штукатурки. Первый подразумевает соотношение используемых наполнителей к вяжущему составу. В качестве первых наиболее распространены карьерный или речной песок, так же это могут быть опилки, мелкие гранулы полистирольных материалов и т.д. Второй фактор подразумевает где именно и для каких целей вы будете штукатурку использовать – внутренняя или фасадная обработка, финишная, теплоизоляционная и прочие разновидности. Исходя из этого подбирается маркировка раствора.
- М50 является лёгким раствором, который оптимально подходит для финишного слоя. Соотношение цемента с песком определяется как 1х6,3
- М100 рекомендована для использования при внутренней штукатурке стен. Готовится в пропорциях 1х5
- М150 подходит как для применения внутри помещений с высокой влажностью, так и внешней отделки. Пропорциональное отношение цемента и наполнителя составляет 1х3
От грамотного выбора штукатурки напрямую зависит её долговечность.
ВАЖНО. Технические характеристики растворов имеют непосредственную зависимость от их плотности. При проведении внутренних отделочных работ используются лёгкие смеси, при наружной – более тяжёлые. Строители предпочитают опираться на маркировку цемента. Чтобы сделать оптимальный раствор для М400 берут четыре ведра песка, для М500 – пять ведер. Для повышения прочности требуется уменьшение количества песка.
Как не прогадать с количеством раствора
Чтобы качественно оштукатурить поверхности необходимо грамотно просчитать количество нужного вам раствора. Это позволит выполнить все работы в срок и сделать равномерное покрытие.
Важно учитывать, что минимальным показателем толщины слоя будет 6 миллиметров. Максимальная зависит от неровности стен. Кривизна считается по вертикалям, которые создают прямые углы с полом и потолком. Имейте ввиду, что в ряде случаев, стены могут иметь отклонения и по горизонталям. Для того, чтобы правильно произвести расчеты, понадобится отвес. С его помощью проводятся замеры по всей плоскости стены. Делать это нужно минимум в трёх точках, но чем больше их будет – тем точнее получатся расчёты.
После проведения замеров, необходимо сложить все суммы и разделить на количество контрольных точек. Таким образом получится средняя толщина слоя. Её нужно умножить на площадь стены, которую необходимо оштукатурить.
ВАЖНО. Для эффективного проведения работ всегда учитывайте прочность раствора. Она влияет на расход цемента зависит от размера и прочности наполнителя, а так же вяжущего компонента и воды.
Правильно замешиваем раствор
Для штукатурки стен лучше всего использовать карьерный песок или мешать его в пропорции 50 на 50 с речным. Исключительно речной песок может утяжелить раствор. Важен и алгоритм замешивания, чтобы получить равномерную субстанцию.
Для начла имеющийся песок необходимо просеять. Для этого нужно использовать довольно мелкое сито (ячейки 1-3 миллиметра), чтобы отделить все мелкие камушки, глину, ракушечник и т.д. Впоследствии, данные компоненты могут негативно сказаться на качестве штукатурки, оставляя на стенах бороздки.
Песок должен быть исключительно сухим. В нужной пропорции он смешивается с цементом. Перемешивать необходимо тщательно, чтобы равномерно распределить компоненты. Только после этого вливается вода. Делается это частями. Сначала 2/3 от всего объёма. Раствор необходимо тщательно размешать до тех пор, пока масса не станет слишком плотной, однородной и мешать её будет попросту невозможно. После этого, небольшими частями подливается её вода и проходит непрерывный замес.
ВАЖНО. Всегда пристально следите за состоянием смеси и очень осторожно добавляйте воду. Ошибившись даже в самом минимальном количестве, вы можете сделать раствор слишком жидким и практически непригодным к применению. Нанести готовый раствор на стены нужно в течение 1 часа.
Чем и где замешивать раствор
Ёмкость для раствор зависит от его количества. При небольшой необходимости в штукатурном материале, можно сделать замес в эмалированном или пластиковом ведре. Сделать это можно полностью ручным способом, надев плотную строительную перчатку. Целесообразно помочь себе мастерком или шпателем, либо прибегнуть к помощи миксера либо дрели с насадкой. В качестве насадки можно использовать даже толстую проволоку, однако не стоит загибать её Г-образным способом, чтобы не создать цунами, которое окатит цементом всё вокруг.
Удобно использовать металлическое, пластиковое или деревянное корыто с широким и плоским дном. В нём замес можно делать при помощи лопаты или тяпки. Использование механических приспособлений так же облегчит ваш труд.
Если необходимо большое количество раствора, лучше всего использовать бетономешалку. В зависимости от сроков проведения работ стоит просчитать, что будет выгоднее – её покупка или аренда. Бетономешалки есть с различными объёмами и производительностью.
Факторы, влияющие на качество штукатурки
Даже если сделать раствор максимально правильно, он может потерять свои свойства под воздействием внешних факторов. Идеальными условиями для застывания является устойчивая температура +15-25 градусов и высокая влажность. Холод и чрезмерная жара могут негативно сказаться на качестве раствора. В первом случае застывание проходит значительно медленнее. Во втором – вода испаряется раньше, чем проходит естественный процесс, штукатурка трескается и осыпается.
Бороться с данными процессами можно. При температуре немногим выше нуля в раствор добавляют антифриз, который не даёт воде замёрзнуть. При высоких показателях температуры, стены закрывают от попадания прямых солнечных лучей тёмным материалом и периодически увлажняют. Так же в раствор добавляют пластификатор, который удерживает воду и способствует правильному процессу высыхания. Его недопустимо добавлять при отрицательных температурах воздуха.
ВАЖНО. Штукатурный раствор ни в коем случае не должен замёрзнуть ни в процессе приготовления, ни после нанесения на поверхность. Кристаллы льда разрушают те частицы, которые уже успели схватиться между собой. Их восстановление невозможно.
Протравите цементную штукатурку при помощи специальных препаратов на основе кислот. Они повысят её прочность и послужат дезинфекцией покрытия. Работать с протравленной штукатуркой стоит очень осторожно и важно соблюдать меры предосторожности заявленные производителем.
Раствор для штукатурки стен своими руками: пропорции
Все тонкости и нюансы приготовления раствора нужно учесть, чтобы получить действительно качественную смесь, необходимую для создания прочного и долговечного покрытия.Состав штукатурки известен если не всем, то очень многим. Казалось бы, ничего необычного в нем нет, и его составляющие не являются дефицитом. Однако приготовление штукатурного раствора требует внимательности и строгого соблюдения пропорций, в противном случае раствор просто не ляжет на стены или спустя короткое время начнет трескаться и отслаиваться от поверхности. Существует несколько видов штукатурных смесей, каждый из которых используется при выполнении определенных работ. Состав раствора для штукатурки стен внутри помещения отличается от того, который необходим для создания защитного слоя на наружных стенах.
Содержание
Что такое штукатурка
Штукатурка – облицовочный материал, довольно грубый, выполняющий защитные функции по отношению к поверхностям фасадных и внутренних стен. Для приготовления штукатурного раствора используют различные компоненты и составляющие, инструменты и технологии, но стремятся добиться одной цели. Эта цель – создание качественного, прочного, надежного покрытия на стенах здания.
Перед приготовлением раствора для штукатурки стен своими руками понадобится запастись:
- Основой, в качестве которой чаще всего используют цемент. Ее называют и связующим веществом, обеспечивающим прочность готовой смеси.
- Наполнителем, с помощью которого значительно увеличивается объем раствора, возникает прочная связь между частицами смеси.
- Жидкость (конечно вода), которую, занимаясь приготовлением раствора для штукатурки, добавляют в строго определенном объеме. Излишек, как и недостаток влаги в растворе, приведет к его растрескиванию и быстрому разрушению.
Существует несколько видов составов, предназначенных для оштукатуривания стен. Их основное отличие – материал, используемый в качестве основы, но, кроме того, каждый из таких составов создается для создания покрытия на определенных поверхностях.
Зная, как приготовить раствор для штукатурки стен, можно добиться создания прочного слоя черновой отделки внутри или снаружи здания.Начинающие строители часто думают, что приготовление раствора для штукатурки – это обычное смешивание цемента песка и воды, но для создания качественной смеси и действительно прочного покрытия на стенах нужно строго соблюдать пропорции и учитывать возможности введения в состав раствора некоторых дополнительных компонентов.
Так, например, в некоторых случаях добавляют известь, несмотря на то, что вещество это не отличается прочностью и при высыхании быстро крошится и рассыпается. В качестве составляющего раствора для штукатурки стен, пропорции которого указывают не необходимость добавления определенного количества этого белого порошка, известь используется, как средство для повышения пластичности раствора. Гипс быстро застывает и способствует скорому затвердеванию штукатурных смесей.
Глина – компонент, без которого невозможно представить себе процесс оштукатуривания печей. Ее основная отличительная черта – набор прочности после обжига.
Главным условием являются точно соблюдаемые пропорции для штукатурки. Но не менее важен правильный выбор основы смеси и различных компонентов в зависимости от условий эксплуатации созданного покрытия.
Цементный раствор
Правильно приготовленная смесьЦементный раствор для штукатурки является наиболее востребованным и популярным при выполнении различных работ, связанных с черновой отделкой стен здания. Его главное преимущество – высокий уровень прочности. Для получения качественной смеси важно знать не только, как развести цемент для штукатурки, но и какие компоненты и в каких количествах должны присутствовать в растворе.
Как сделать раствор для штукатурки из цемента? Понадобится приготовить точное количество каждого из обязательных компонентов. В первую очередь речь идет непосредственно о цементе. В зависимости от того, какими качествами должен будет обладать приготовленный раствор, выбирают марку цемента. Для оштукатуривания наружных стен здания чаще всего используют цемент марки М 200 – М 300. Смесь, приготовленная на основе такого вяжущего вещества, будет отличаться высоким уровнем прочности и подойдет для создания чернового отделочного покрытия на фасаде здания.
Огромное значение имеют правильно соблюденные пропорции цементного раствора для штукатурки:
- цемент марки М 300 – 1 часть;
- песок мелкий сеяный – 3 части;
- вода добавляется в таком объеме, чтобы полученная смесь напоминала густую сметану.
Количество воды зависит от влажности песка, поэтому точное число ведер, используемых при приготовлении цементно-песчаной смеси, указать невозможно.
Раствор для оштукатуривания стен, состоящий из цемента песка и воды, имеет в своем составе только одно вяжущее средство (цемент), а потому принадлежит к числу простых. Сложными или многокомпонентными называют смеси, в состав которых входят два и более вяжущих компонента. Важным условием приготовления качественного раствора для оштукатуривания является отказ от добавления каких-либо компонентов в процессе замешивания.
Перед тем как сделать раствор для штукатурки из цемента, потребуется приготовить емкость, в которой можно было бы свободно перемешивать все компоненты. Сначала туда высыпают цемент и песок, смешивают оба компонента и заливают водой, вводя ее в раствор постепенно и добиваясь нужной консистенции смеси.
Важная характеристика – жирность раствора, определить которую можно по тому, как ведет себя состав на мастерке:
- Прилипает к инструменту – высокая жирность и для создания качественного покрытия требуется добавить в раствор небольшое количество наполнителя.
- Не задерживается на мастерке – раствор тощий, исправить положение можно с помощью добавления вяжущего вещества.
Правильно приготовленный цементный раствор хорошо ложится на поверхность стены и прочно держится на ней.Соотношение наполнителя и вяжущего вещества правильное, если после ручного перемешивания на мастерке остается тонкий слой раствора.
Известь
Состав известкового раствора для штукатурки схож по пропорциям с раствором на основе цемента. Для приготовления смеси понадобится непосредственно известь и песок в пропорции 1:3.
Перед тем как сделать известковый раствор для штукатурки, нужно отдельно заранее приготовить известковое тесто. Известь в чистом виде в раствор не добавляют.
Цементно-известковый раствор для штукатурки на 10 частей цемента добавляют 4 части извести и 30 (можно 50) частей песка. Это наиболее качественный состав для нанесения первого слоя штукатурки (обрызга). Для второго слоя цемент и известковое тесто берут в равных частях, а для третьего – извести в 1,5 раза больше, чем цемента.
Цементно-известковый раствор отличается высоким уровнем пластичности и прочности.Время полного застывания такой смеси из-за добавления известкового теста увеличивается на двое суток, но одновременно возрастает и уровень прочности готового покрытия. Перед тем как сделать раствор для штукатурки стен с добавлением в его состав негашеной извести, порошок нужно залить водой и оставить не менее, чем на 14 дней. Процесс гашения довольно длительный, а несоблюдение технологии приводит к созданию некачественной смеси, которая после полного высыхания начинает растрескиваться и отпадать от поверхности.
Процесс приготовления раствора требует в первую очередь смешать сухие компоненты, потом добавить известковое тесто и только после этого вводить воду, постоянно перемешивая все составляющие раствора до получения однородной смеси. В полученном растворе не должно быть комков.
Приготовление известкового раствора для штукатурки начинается с добавления небольшого количества песка в готовое известковое тесто. Количество чистого просеянного песка должно составлять не менее 3 частей на 1 часть гашеной извести. Тщательно перемешав компоненты, приступают к постепенному добавлению воды.
Гипсовая и глиняная штукатурка
Гипсовый раствор для штукатурки не отличается особой прочностью, он не переносит разрушающего действия влаги и потому обычно используется при выполнении работ внутри помещения. Повысить уровень его прочности можно, добавив в раствор немного цемента. Перед тем как приготовят штукатурку на основе гипса, рассчитывают содержание в растворе песка и цемента.
Гипсовая штукатурка быстро застывает на обработанной поверхности, поэтому таким раствором работают профессионалы или люди, имеющие определенный опыт и навыки работы с подобными составами.
Перед началом работ всю поверхность стены делят на участки, площадь каждого из которых не превышает 1 м2.
Это действие необходимо потому, что данная смесь для оштукатуривания отличается минимальным временем высыхания. Приступая к приготовлению раствора, сначала смешивают песок и известь или цемент, а потом в отдельной таре замешивают строительный гипс (алебастр) с большим количеством воды. Теперь постепенно добавляют гипсовую смесь к цементу с песком или известковому тесту, смешанному с песком.
Глиняная штукатурка готовится на основе глинозема, который предварительно замачивают в воде. Нужное количество материала заливают водой так, чтобы она полностью покрывала глинозем и оставляют не менее, чем не 5-6 часов для набухания. Размягченную глину тщательным образом перемешивают и добавляют к ней втрое больше песка. Главное условие – постепенное добавление всех компонентов смеси и постоянное тщательное перемешивание состава. Если используется чистый глинистый раствор для штукатурки печей, то после завершающего перемешивания его можно сразу наносить на поверхность.
Для работы на стенах саманных домов используют глиняную штукатурку с добавлением извести, строительного гипса или цемента:
- известковое тесто – 1 часть;
- мягкая глина – 2 части;
- просеянный песок – 6 частей.
Таким раствором можно штукатурить внутреннюю поверхность стен. В том случае, когда оштукатуривание будет осуществляться снаружи здания, смешивают:
- 10 кг цемента;
- 2 кг глины;
- 30 кг чистого песка.
Приготовить раствор для штукатурки своими руками не так сложно, но нельзя забывать о необходимости соблюдать все правила существующие нормы в отношении используемых материалов. Нельзя нарушать последовательность выполнения работ и установленные пропорции. Только в таком случае все выполненные манипуляции позволят добиться положительного результата.
Правильное соотношение песка и цемента при строительстве —
- 13 мая 2018
В строительстве используется множество смесей: бетон для заливки фундамента, раствор для кладки, заливки полов, стяжки стен и т.д. Основой каждого из них является цемент и песок. От того, в каких пропорциях они будут добавлены, зависят свойства получившейся смеси.
Песок в строительных смесях используется в качестве наполнителя: он дешевый, поэтому снижает конечную стоимость материала. Кроме того, он делает раствор более прочным, повышает морозо – и влагоустойчивость. Отчасти благодаря песку цементное покрытие не трескается и не проседает.
Соотношения песка и цемента при строительстве зависит от:
- Технических характеристик и назначение смеси;
- Качества цемента.
Дальше рассмотрим, сколько необходимо добавлять песка в различных строительных смесях.
Растворы для кладки – сколько песка брать
Цементные растворы широко используются для кладки кирпича. В зависимости от характеристик их разделяют на марки:
- М-0 и М-2 – используются очень редко;
- М-75, М-25, М-3, М-10, М-50 – самые популярные для укладки кирпича;
- М-100, М-150, М-200 – растворы для штукатурки, внутренних работ и отделки фасадов.
Для кладки используют раствор той же марки, что и строительный материал.
Для приготовления раствора чаще всего используются цемент М-300 и М-400, реже М-500. Сколько песка брать зависит от качества цемента. Пропорции для растворов, которые чаще всего применяются в строительстве, указаны в таблице.

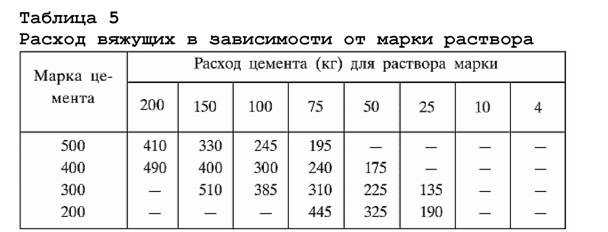

Марка цемента | Марка раствора | ||||
25 | 50 | 75 | 100 | 150 | |
М-500 | – | – | 1:7 | 1:5 | 1:4 |
М-400 | – | 1:7 | 1:5,5 | 1:4 | 1:3 |
М-300 | 1:10 | 1:6 | 1:4 | 1:3 | 1:2,5 |
Для получения раствора смешивается песок и цемент, затем частями добавляется чистая холодная вода до получения нужной подвижности. Последнюю определяют с помощью специального конуса, погруженного в готовую смесь. Полнотелый кирпич лучше класть раствором с подвижностью 9-10 см, пустотелый – 7-8 см. Если работы ведутся в жаркую погоду, рекомендуется добиться подвижности в 12-14 см.
Приготовление раствора для стяжки пола
Цементная стяжка выступает в качестве основы под линолеум, паркет или любое другое напольное покрытие. Реже (в гаражах, погребах) может выступать самостоятельным покрытием. Как и в случае раствора для кладки, количество песка зависит от марки цемента. Чаще всего в этих целях используются марки выше М-400. Рекомендуемые пропорции, в зависимости от назначения раствора, указаны в таблице.
Назначение | Марка раствора | Подвижность | Соотношение цемента к песку |
Для покрытий | М-200 | 4-5 | 1:3 |
М-300 | 4-5 | 1:2,5 | |
Для прослоек и заполнения швов в покрытиях из штучных материалов | М-150 | 5-6 | 1:3 |
М-300 | 5-6 | 1:2,5 | |
Для стяжек | М-150 | 5-6 | 1:3 |
М-200 | 4-5 | 1:2,5 |
Для раствора М200 и М-300 желательно использовать цемент М-600.
Раствор для штукатурки
Зачастую оштукатуривание стен подразумевает нанесение на поверхность трёх слоёв раствора: обрызг, грунт, накрывка. Каждый из них должен обладать определёнными свойствами, поэтому целесообразно готовить специальную смесь для каждого слоя. В отличие от других растворов, помимо песка и цемента требуется добавлять гидратную известь. В таблице указаны рекомендуемые пропорции для каждого слоя штукатурки для приготовления 200 л раствора.
Ингредиенты | ||||
Вода, л | Песок, л (кг) | Гидратная известь, л (кг) | Цемент, л (кг) | |
Обрызг | 51 | 155 (248) | 34 (17) | 23 (30) |
Грунт | 50 | 159 (255) | 40 (20) | 18 (23) |
Накрывка | 42 | 127 (203) | 28 (14) | 19 (25) |

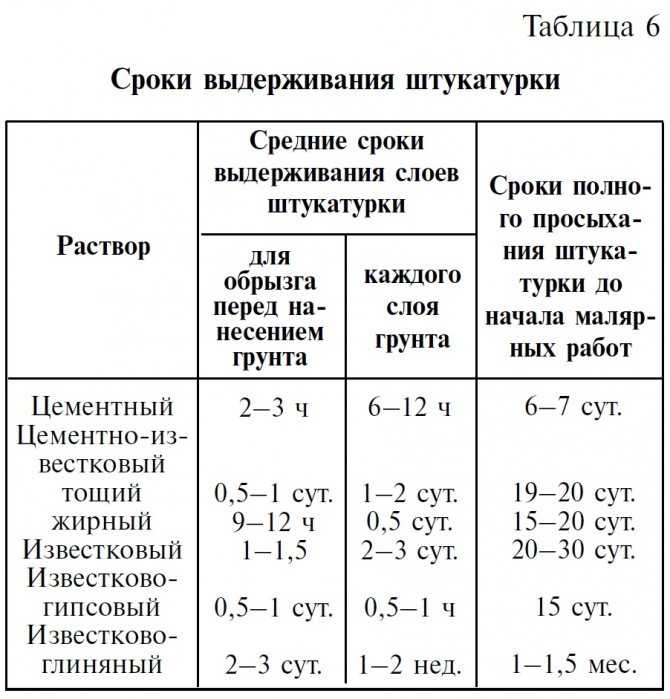

В ряде случаев можно обойтись двумя слоями штукатурки, приготовленной без добавления извести:
- Грунт для выравнивания незначительных дефектов и изменения геометрии стен: 1 часть цемента М-400 и 3 части песка.
- Основной раствор для выравнивания: 1 часть цемента М-400 и 5 частей песка.
Предпочтительным вариантом является приготовление раствора с известью, так как он более эластичен и прост в работе. В обоих случаях лучше использовать мытый или карьерный песок.
Замешивать раствор необходимо в бетономешалке, при этом сначала в неё заливается вода, а потом добавляются цемент и наполнители.
Сколько песка нужно для бетона
Бетон используют для заливки фундамента, для приготовления следует использовать самый чистый песок – мытый или речной. Кроме песка в бетон добавляется щебень. Правильные пропорции указаны в таблице.
Если на улице тепло, в раствор нужно добавлять холодную воду, при минусовой температуре, напротив, подогретую до 40C°C для того, чтобы бетон успел схватиться до того, как вода в его составе замёрзнет.
Читайте также:
Плодородный грунт, почвогрунт или чернозем? — в чем разница ?
Применение асфальтовой крошки;
Как выложить пол плиткой;
Добыча и свойства гранитного щебня;
Раствор для штукатурки: пропорции, правила замешивания
28. 12.2022
Строительство любого здания и сооружения не обходится без черновой отделки стен. Залогом качественного выполнения этого этапа работ и долговечности результата отделочных работ в целом является правильно замешанный раствор для штукатурки стен. Он служит основой для чистовой отделки. Если выравнивающий материал начнет трескаться, осыпаться или вздуваться, внешнее покрытие придется снимать и переделывать всё заново. Чтобы этого не произошло, цементно-песчаный раствор должен быть приготовлен из качественного сырья в нужных пропорциях. Они, в свою очередь, зависят от разных факторов, в том числе предназначения смеси, условий нанесения, выбора цемента и других.
Состав и особенности раствора
В состав штукатурного раствора входит три основных компонента: цемент – вяжущее вещество, песок – наполнитель и вода – растворитель. Чтобы добиться нужных характеристик и необходимой консистенции смеси, необходимо учесть особенности её приготовления. Главное внимание надо обратить на следующие факторы:
- Марка цемента и расшифровка к ней. Раствор для стен готовят на основе цемента М300 – М600. Для разных видов работ и определенных условий используется различные марки. Так, для выравнивания стен в сухом помещении подойдет М300, а с повышенной влажностью – М600.
- В качестве основного наполнителя применяется песок. Для штукатурки подойдет и речной, и карьерный. Главное требование – максимальная чистота и минимальное количество глинистых примесей. Для укладки чернового слоя штукатурки рекомендуют песок крупной фракции – 2-4 мм. Среднефракционный с диаметром от 0,5 до 2 мм лучше подходит для финишного выравнивания. Предпочтительно купить очищенный и просеянный наполнитель, но в любом случае перед внесением его надо просеять.
- Воду надо использовать чистую, без добавок и посторонних примесей, масел, химических и органических веществ, желательно не водопроводную.
- Предназначение раствора. По своим характеристикам он делится на три вида:
- Простой – для оштукатуривания стен, где не требуется высокого качества отделки, например, в чулане подсобке и т. п.
- Улучшенный – в жилом, офисном, производственном помещении.
- Высококачественный – материал для финишных отделочных работ, например, под покраску. Используется для покрытия стен в жилых домах, гостиницах, музеях, кафе, торговых центрах и т.д.

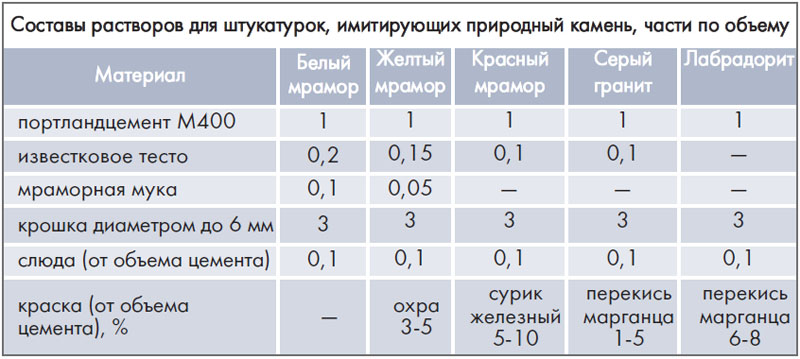

Нередко для выполнения определенных работ требуется штукатурный раствор с улучшенными техническими и эксплуатационными характеристиками: быстрое затвердевание, повышенная подвижность, влаго- и морозостойкость, устойчивость к грибку и плесени и другое. В таких случаях в смесь вводятся дополнительные ингредиенты:
- Алебастр (строительный гипс) – сокращает время застывания. Используют для выравнивания откосов, монтажа электропроводки, устранения дефектов поверхностей.
- Гипс – алебастр мелкой фракции, высыхание смеси не такое быстрое, поэтому раствор более пластичный. Подходит для отделки углов, потолков и труднодоступных мест.
- Известь в виде известкового молочка или теста. Придает материалу прочность, паропроницаемость, устойчивость к бактериям (плесени), влагостойкость и другие положительные качества. Препятствует растрескиванию. Хорошо подходит для выравнивания фасадов и внутренних поверхностей во влажном помещении.
- Клей ПВА – 5% от общего объема смеси. Повышает прочность, снижает растрескиваемость, улучшает адгезию.
- Жидкое мыло – добавление трех процентов от общей массы повышает пластичность.
Пропорции для цементно-песчаной штукатурки
Классическое, усредненное соотношение вяжущего и наполнителя цементно-песчаного раствора – 1:3-1:4. То есть на одно ведро цемента – 3-4 ведра песка. При этом марка полученного раствора зависит от этой характеристики цемента. Чем выше она у вяжущего компонента, тем, соответственно будет выше у готового продукта.
В зависимости от того, какие свойства должны быть у раствора и где он будет применяться, пропорции изменяются.
Универсальный состав для большинства работ без повышенных требований и особых условий применения смешивают, как правило, в соотношении 1:5. Воду добавляют постепенно для достижения нужной консистенции.
Жирный раствор для покрытия стен грунтом. Этот второй слой после набрызга (подготовки поверхности к нанесению смеси) приготавливают в пропорции 1:3.
Для третьего, накрывочного слоя отделки стен компоненты берут в соотношении 1:1. Смешанные цемент и песок разводят до густоты сметаны. Этот раствор наносят поверх грунта.
Приступая к приготовлению материала, надо знать, какая марка раствора Вам потребуется, от этого будет зависеть рецептура. По данному критерию можно использовать следующую таблицу:
Марка цемента | Марка раствора (пропорции цемент: песок) | ||
---|---|---|---|
М100 | М75 | М50 | |
М600 | 1:4,5 | 1:6 | — |
М500 | 1:4 | 1:5 | — |
М400 | 1:3 | 1:4 | 1:6 |
М300 | 1:2,5 | 1:3 | 1:4,5 |
М200 | — | 1:2,5 | 1:3,5 |
Растворы марок, применяющихся для наиболее распространенных в индивидуальном строительстве видов работ:
- М10 – М50 – для оштукатуривания поверхностей;
- М50 – М200 – для укладки;
- М 150 и М200 – для устройства фундамента и стяжки.
Дополнительные компоненты для штукатурки
Для улучшения качества и придания раствору дополнительных свойств смеси в него в процессе приготовления вносят специальные модифицирующие добавки, которые можно купить в магазине.
- Пластификаторы. Повышают подвижность материала, Не дают влаге впитываться в поверхность и испаряться, увеличивают объем смеси и не позволяют ей расслаиваться.
- Замедлители затвердения. Необходимость в них возникает, когда надо продлить срок жидкого состояния смеси, например, если в него надо добавить гипс. В магазинах продаются также ускорители схватывания.
- Противоморозные добавки замедляют замерзание жидкости. Это надо для того, чтобы вода в растворе не замерзла прежде, чем он наберет необходимую прочность приобретёт другие требуемые характеристики.
- Армирующие присадки – это вещества и материалы, повышающие прочность цемента. С этой целью используются химические соединения или фибра – отходы металлургического, стекольного, целлюлозного производства, например, металлическая стружка. В растворе для штукатурки они выполняют функцию арматуры, смешиваясь с частицами компонентов и повышая прочностные характеристики.
В качестве присадок используют также некоторые стройматериалы, улучшающие поверхностные характеристики и внешний вид стен, придающие итоговому продукту специфические свойства:
- Кварцевый песок крупной фракции придает влагонепроницаемость, стойкость к воздействию кислот и щелочей, пропускает воздух.
- Мелкофракционный барит добавляют в тяжелый раствор для защиты стен рентгенкабинетов от радиации.
- Крошка из вспененного полистирола используется для создания теплоизоляционного слоя.
- Мраморная крошка повышает прочность, обеспечивает влагостойкость, устойчивость к перепадам температур и атмосферным явлениям. Придает эстетичный внешний вид, поэтому такой раствор нередко применяется для облицовочных работ, в том числе фасадных.
- Измельченная слюда защищает здание от воздействия солнечных лучей.
- Акрил, эпоксидная и полиуретановая смолы используется для повышения гидроизоляционных качеств.
- Жидкое стекло, каменная мука, кварцит. Предохраняют от агрессивного воздействия кислоты, что необходимо при отделке стен в лабораториях, цехах химической промышленности и т.д.
Технология приготовления раствора
Замесить раствор для штукатурки своими руками несложно. При этом следует строго соблюдать правило: готовую смесь надо использовать в течение часа, поэтому приготавливать надо именно то количество, которое может быть израсходовано в течение этого времени.
Приготовление раствора для штукатурки ведется в следующем порядке:
- Засыпать в емкость цемент и песок в нужной пропорции, тщательно перемешать компоненты мастерком, лопатой.
- Залить воду, замесить раствор. Для этого удобно воспользоваться строительным миксером, дрелью или шуруповёртом с насадкой. Работать надо на средней или малой скорости.
- При желании внести добавки.
- Проверить консистенцию на готовность. Она должна быть однородной, густоты сметаны. Проведите по поверхности мастерком, если остается борозда, материал готов к работе.
Есть и другой способ приготовления:
- залить воду в ёмкость;
- внести половину песка;
- засыпать весь цемент;
- размешать смесь;
- высыпать оставшийся наполнитель, ещё раз перемешать;
- проверить консистенцию, при необходимости добавить воды.
Готовая цементная смесь не должна ни налипать, ни стекать с мастерка, а свободно удерживаться на нем. Недопустимы прослойки жидкости.
Правила нанесения цементно-песчаной штукатурки
Основные правила проведения штукатурных работ предусматривают несколько этапов нанесения раствора.
- Первый, очень ответственный этап – подготовка поверхности. Прежде всего с помощью лески, натянутой по диагоналям плоскости, определяется слой нанесения. Если он больше 2 см, смесь надо наносить за несколько подходов, если меньше – достаточно одного. Далее производится очистка от старых обоев, штукатурки и других ненадежных фрагментов. При наличии старого слоя краски, который трудно удалить, на нем надо сделать насечки шпателем для надежной сцепки раствора и стен. Нанесение покрытия большой толщины, до 5 см, требует армирования металлической сеткой. Для защиты от влажности и бактерий и надежной адгезии проводится грунтование. Если дефекты поверхности видны невооруженным глазом, перед нанесением состава надо установить маяки.
- Следующий этап – обрызг (наброска). Густую смесь набирают на инструмент и набрасывают на поверхность. На маяки ставят правило и выравнивают покрытие снизу вверх. Оставляют для просушки на 2 часа. На бетонные и кирпичные стены кладут слой около 5 см, на деревянные – 8-9 см.
- Грунт. Материал наносят широким шпателем с некоторым усилием. С помощью правила проверяют выравнивание плоскости. Устраняют дефекты: впадины заполняют раствором, бугорки удаляют смоченной в воде тёркой. Раствор должен сохнуть минимум 3 часа.
- Накрывка. Раствор консистенции сметаны накладывают шпателем или небольшими порциями поливают на стены сверху вниз. Полностью выравнивают правилом. Через 8 часов немного увлажняют и зачищают.
При проведении отделочных работ для достижения лучшего результата надо соблюдать ряд правил:
- для тонкого слоя штукатурки нужен жидкий состав, для более толстого – густой;
- если на поверхности, предназначенной для оштукатуривания, есть трещины и шероховатости, её рекомендуется периодически обрызгивать водой из пульверизатора;
- участки, прилегающие к полу и потолку, обрабатывают последним;
- при выравнивании оштукатуренной зоны правило прикладывают острой частью к граням направляющих;
- выравнивание стен начинают с пола, постепенно двигаясь вверх, инструмент при этом надо двигать зигзагообразно;
- собранный при выравнивании состав сразу накладывают на верхние участки, чтобы он не успевал высохнуть;
- образующиеся в ходе отделочных работ пузыри и пустоты необходимо ликвидировать сразу, не дожидаясь высыхания;
- весь процесс выравнивания не должен продолжаться более 12 часов;
- если надо нанести несколько слоев, то следующий накладывается после высыхания предыдущего;
- оконные и дверные проемы штукатурят вровень с ними либо внахлест.
В компании «Правильный бетон» можно купить готовый цементный раствор, изготовленный на собственном производстве в соответствии с требованиями ГОСТ. Качество проверяется в заводской сертифицированной лаборатории. Предлагаем выгодные цены и доставку точно в срок, при необходимости – дополнительные услуги.
Какими должны быть пропорции раствора для штукатурки стен?
Главная » Штукатурка
Автор На чтение 6 мин Просмотров 3.3к. Опубликовано
Оштукатуривание стен — процесс не столь сложный, но требовательный к составу смеси, подбору компонентов, их пропорциям. Нельзя «на глазок» перемешать цемент и песок, после чего разбавить все водой. Требуется сначала определить, какой раствор необходим, только после этого приготовить все компоненты высокого качества, начать замешивание. Пропорции раствора для штукатурки зависят от состава смеси.
Схема оштукатуренной стены.Сегодня применяются растворы трех типов:
- цементные;
- известковые растворы;
- глиняные растворы.
Содержание
- Приготовление штукатурки на цементе для стен фасада
- Приготовление штукатурки на основе извести
- Приготовление штукатурки на глине
Приготовление штукатурки на цементе для стен фасада
Штукатурка стен чаще всего делается на основе обычного цемента. Состав замешивается проще всего, свойства ее достаточные для отличной защиты стен. Процесс приготовления проводится в несколько этапов:
Схема изготовления штукатурки из извести.- Сначала необходимо приготовить песок, высушить его и просеять. Непросеянный песок использовать для приготовления штукатурочных смесей нельзя. Необходимо полностью удалить из него все комья, посторонние примеси, особенно это касается глиняных комков. Песок, который имеет рыжеватый цвет, использовать для таких работ не рекомендуется. Его в строительстве не советуют применять, так как качество растворов на его основе получится низким. Чем чище будет приготовленный песок, тем проще будут проводиться работы по нанесению штукатурки на стены.
- Далее можно приступить к замешиванию раствора. Применяется такая пропорция: на 1 часть цемента с маркой М400 (не ниже) необходимо взять 4 части приготовленного песка. Если будет использоваться цемент М500, то пропорция уже другая: часть цемента на 5 частей песка. Забывать о пропорциях нельзя, иначе штукатурка получится непрочной. После этого требуется размешать сухую смесь из двух ингредиентов, начать постепенно добавлять воды, помешивая. Раствор должен получиться однородным, иметь консистенцию густой сметаны. Лучше всего этот процесс проводить с использованием бетономешалки, так как вручную выполнить размешивание большого объема проблематично. Качество будет низким, а сами работы растянутся на долгое время. Даже использование строительного миксера не принесет больших результатов, слишком большие объемы требуются.
- В некоторых случаях требуется использование извести. На указанные пропорции добавляется примерно 2 кг извести. Доливается она только до тех пор, пока раствор не станет такой консистенции, которая напоминает жидкую сметану. Раствор для штукатурки стен готов.
Приготовление штукатурки на основе извести
В некоторых случаях цемент можно заменить на гашеную известь, при этом качество штукатурки не изменится. Известь требуется именно гашеная. Если такой нет, то в большой бочке можно провести процесс гашения самостоятельно, в противном случае лучше уже воспользоваться традиционным цементом.
Штукатурка для стен готовится в следующей последовательности:
Инструменты для штукатурки: шпатель, уровень, правило, гладилка, полутерок, терка и другие.- Сначала необходимо растереть массу извести, удалить все комки. Делается это в большой емкости, например, в корыте. На дно можно добавить немного песка, воды. Комки устраняются в результате помешивания состава. Этот процесс продолжается, пока все комочки не пропадут, не останется однородная, пригодная к работе смесь.
- После получения известкового теста можно добавлять песок. Для этого на часть теста берется 3 части песка. Кроме песка, используется вода. Ее добавляют до тех пор, пока раствор не получится по консистенции схожий с густой сметаной. Такой состав на основе песка и извести можно применять в течение одного дня, но не больше, так как масса потом твердеет, становится непригодной для использования.
- Чтобы получить штукатурку с быстротвердеющими свойствами, специалисты советуют добавлять гипс. Тогда оштукатуренные стены начнут высыхать уже через пару минут. Подобные работы требуются, когда время на обработку фасада ограниченное. Уже через 6 минут раствор схватывается, а через 30 минут затвердевает. При этом надо учитывать и время изготовления, смесь лучше всего замешивать маленькими порциями. Чтобы приготовить штукатурку, надо развести килограмм гипса на 2-3 л приготовленного по указанному рецепту известкового теста. Нельзя делать жидкий раствор, чтобы продлить время высыхания, так как он станет рыхлым, прочность его будет крайне низкой.
Приготовление штукатурки на глине
Раствор для штукатурки можно делать на основе глины.
Если использовать жидкую глину, то результат будет не столь хороший, так как первый же дождь подобную «отделку» смоет.
На поверхности останутся только те участки, где много песка. Поэтому и использовать надо раствор глины с содержанием песка, цемента, некоторого количества извести. Это позволит сделать смесь прочной и пригодной для отделки стен дома. Можно, кроме цемента и извести, добавлять гипс — все зависит от того, какой результат необходим в итоге.
Сделать такой глиняный штукатурный раствор несложно:
Самой крепкой штукатуркой считается раствор, который приготовлен на основе цемента и песка в соотношении 1:3.- Сначала требуется правильно замочить глину, для чего берется жирный глинозем, замачиваемый на 2-3 часа до того момента, как начнутся работы. Необходимо регулярно добавлять воду, так как раствор периодически будет подсыхать на воздухе, как и любая глина. В результате должна получиться консистенция, которая напоминает густую сметану. Дальнейшие действия зависят от того, какой будет фасадная отделка дома. Если планируется использование чисто глиняного раствора, то достаточно на 1 долю теста добавить 2-4 доли просеянного и предварительно очищенного песка. Такой вариант является самым простым, но применяется он не так часто, потому что прочность его не слишком высокая.
- Для более прочного раствора требуется добавление доли цемента, который придаст массе качественные характеристики. После того как были выполнены все перечисленные действия, необходимо в раствор для штукатурки добавить 0,2 части цементного порошка. Замешивание производится таким образом: сначала требуется перемешать все вяжущие ингредиенты смеси, после этого постепенно небольшими порциями добавлять песок.
- При необходимости в раствор добавляется известь вместо цемента. На одну часть глины понадобится примерно 0,3-0,5 частей гашеной извести, только потом уже насыпается песок небольшими порциями. Консистенция должна обязательно получиться однородной, никакие комки не допускаются.
- Гипс добавляется в том случае, когда необходимо получить раствор для штукатурки стен быстро затвердевающий после нанесения. На одну часть глины, уже замоченной в воде, необходимо добавить гипс, который тоже предварительно вымачивается в жидкости. Количество гипса — 0,25 части. После этого при постоянном замешивании добавляется песок в количестве 2-4 частей. Особенностью такой смеси является то, что штукатурка стен осуществляется быстро, уже через 3-4 минуты раствор твердеет, становится непригодным. Это накладывает особенности на изготовление, замешивание надо осуществлять небольшими порциями. Примерно через полчаса после работы раствор полностью затвердевает.
Штукатурка стен проводится обычно для выравнивания. В некоторых случаях подобная штукатурная шуба остается в качестве прочного и твердого фасадного покрытия, которое успешно противостоит ветрам, дождям, резким температурным перепадам, механическим нагрузкам и даже ударам.
Качественно уложенную штукатурку обычно нельзя расколоть даже ударом топора. Именно поэтому к выбору раствора и его замешиванию надо подходить внимательно, соблюдать все рекомендуемые пропорции и способы приготовления, применять только качественные компоненты.
Как рассчитать количество цементного раствора в кирпичной кладке и штукатурке
Систематическая укладка кирпичей в несколько слоев с помощью раствора называется кирпичной кладкой. Чтобы кирпичная кладка была прочной, кирпичи укладываются горизонтально рядом и один над другим. Стена из кирпичной кладки представляет собой конструкцию, созданную путем укладки кирпичей по определенному рисунку.
Кирпичи, используемые в строительстве
Ниже приведены три наиболее часто используемых кирпича в строительстве:
- Зольный кирпич
- Пустотелый кирпич
- Красный кирпич
Кирпич стандартного размера
- Зольный кирпич
Стандартный размер кирпича из зольной пыли
мм.
- Пустотелый кирпич
Стандартные размеры пустотелого кирпича 30x15x15 см.
- Красный кирпич
Обычный размер кирпича 190 х 90 х 90 мм в мм.
Что такое миномет?
Раствор — это в основном рабочая паста, которая затвердевает и используется для связывания строительных блоков, таких как камни, и бетонных блоков кладки, для уплотнения неровных участков между ними, для равномерного распределения их веса и для украшения каменных стен красивыми цветами или узорами.
Соотношение цементного раствора
В каменном строительстве используются многие типы растворов в зависимости от их применения, вяжущих материалов, прочности, объемной плотности и назначения.
1. Кирпичная кладка
- Для армированной кирпичной кладки – 1:2 до 1:3
- Для всех работ во влажных условиях – 1:3
- Для обычной кладки с кирпичом – 1:3 до 1:6
- Для несущих конструкций – 1 :3 или 1:4
- Для архитектурных работ – 1:6
2. Штукатурные работы
- Внутренняя штукатурка (если песок не мелкий, т.е. модуль крупности> 3) – 1:5
- Для внутренней штукатурки (если возможен мелкий песок) – 1:6
- Для наружной и потолочной штукатурки – 1:4
Как рассчитать, сколько кирпичей требуется для стены?
Сначала рассчитаем количество кирпичной кладки, необходимое на 1 м3 объема кирпичной кладки.
1 м3 = 1 м3 = 1 м3 = 1 м3 = 1 м3 = 1
Кирпичи с раствором размером 20 см x 10 см x 10 см.
19 см x 9 см x 9 см (без раствора) – стандартный размер кирпича.
Количество кирпичей на м3 = 1/(0.200.10.0.10) = 500 шт. Итак, нам нужно выяснить, сколько кирпичей и сколько раствора.
Фактический объем кирпича = 500 х (0,190,090,09) = 0,7695 M3
Объем раствора = 1 — 0,7695 = 0,2305 M3
0,2305 + (0,230510/100) = 0,2305 + 0,02305 = 0,25355 м. влажный объем раствора, сухой объем обычно на 25 процентов больше.
Для сухого объема раствора добавьте еще 25% объема.
= 0,25355 + (0,235525/100) = 0,25355 + 0,0633875 = 0,3169 м3 м3 м3 м3 м3 м3 м3 м3 м3 м3 м3 м3 м3 м3 м0003
На 1 м3 кирпичной кладки требуется 500 кирпичей.
На 1 м3 кирпича требуется 0,3169 м3 раствора.
Соотношение цементного раствора для кирпичной кладки
Рассмотрим следующий сценарий: длина стены 3 метра, ширина 2 метра, толщина 0,23 метра.
Объем кирпичной кладки = 9 х 5 х 0,23 = 10,35 м3
Мы знаем, что на 1 м3 кирпичной кладки требуется 500 шт.
Значит, при кирпичной кладке 10,35 м3 500 х 10,35 = 5175 №№
Также учтите, что на 1 м3 кирпичной кладки требуется 0,3169м3 раствора.
В итоге на 10,35 м3 кирпичной кладки формула 0,316910,35 = 3,28 м3.
Теперь разберемся, сколько в растворе цемента и песка.
Соотношение смешивания 1:4
Рассмотрим соотношение строительного раствора 1:4.
4 части песка, 1 часть цемента
1+4 = всего 5 частей
1. Бетон (мешки)
2. 1/5 x Цемент (объем раствора) = одна пятая трети трети трети трети (объем 1 мешка цемента = 0,035 м3) = 0,656 м3 = 0,656/0,035 = 0,656/0,035 = 0,656/0,035
18,74 мешка цемента = 19 мешков цемента
2. Мешки с песком (куб. фут)
3. 4/5 x 3,28 = песок
2,62 м3 песка
Что касается соотношения компонентов смеси (1: 6)
1 часть цемента, 6 частей песка. 0,035 м3 цемента = 0,46 м3
13,14 мешка с цементом
2. Мешки с песком (куб. футов)
3. 6/7 x 3,28 = песок
2,18 м3 песок
1. Цементный раствор (общий) (1:4)
19 мешков цемента, 2,62 м3 песка (92,52 фут3)
2. Для раствора Изготовлен из цемента (1:6)
13 мешков цемента, 2,18 м3 песка (77 футов3)
РАСХОД ЦЕМЕНТА НА ШТУКАТУРКУ
Рассмотрим стену длиной 15 м, шириной 8 м и толщиной 12 миллиметров штукатурки (0,012 м)
Сначала рассчитайте объем цементной штукатурки.
Объем цементного раствора для штукатурки = 15x8x0,012 = 1,44 м3
1,44 + 1,44x(10/100) = 1,44 + 0,144 = 1,584 м3 при добавлении 10% отходов (влажный объем раствора)
Поскольку это влажный объем раствора сухой объем часто на 25% больше.
Для сухого объема раствора добавьте еще 25% объема.
1,74 м3 = 1,584 + (1,58425/100) = 1,584 + 0,1584
Соотношение цементного раствора 1:4
(Общая часть = (1+4) = 5 частей) 1 часть цемента 9, 4 части песка0003
1. Бетон (1 часть)
2. 1/4 x 1,74 = цемент
= 0,435 м3 (1 мешок с объемом цемента = 0,035 м3)
12,42 = 0,435 / 0,035
12,42 пакети 2. Мешки с песком (4 части)
3. 4/5 x 1,74 = песок
1,392 м3 песка
Соотношение цементного раствора 1:6
1 часть цемента, 6 частей песка
x 1,74002 (1,74002) 7) = Цемент= 0,24 м3 (объем 1 мешка цемента = 0,035 м3)
= 0,24/0,035 = 7,10
7,10 мешков с цементом
2. Мешки с песком (4 части)
3. 6/7 x 1,74 = песок
1,49 м3 песка
цемента, 1,392 м3 песка (49,15 фут3)
Чтобы приготовить цементный раствор 1:4, смешайте следующие ингредиенты в миске. 7,10 мешка цемента, 1,49 м3 песка (52,61 фут3)
РАСЧЕТ ЦЕМЕНТНОГО РАСТВОРА В КИРПИЧНОЙ Кладке
Объем одного кирпича без раствора = 228x107x69= (мм->м) = (0,228×0,107×0,069) = 0,00168 м3
Поскольку толщина раствора
= 10 мм (0,01 м) 228x107x69 мм
= 238x117x79 мм +0,01) x (0,107+0,1) x (0,069+0,1) = 0,238×0,117×0,079 = 0,002199834 м3
Следовательно,
Количество кирпичей в 1 м3 = 1,0 / (0,00219
) = 9904,52 Общий объем стена для кирпичной кладки = 3 м x 3 м x 0,107 м (толщина кирпичной стены 107 мм) = 0,963 м3
Итак, количество кирпичей, необходимых для стены = 0,963 x 454,57 = 437,75 – 440 шт. кирпичей
Считать процент отходов равным 10 % или 15 %
Всего шт. кирпичей = 440 + (10 x 440 )/100 = 484 – 480 шт.
Так как нам нужно 500 шт. 454,57 x 0,00168 = 0,7636776 м3
Объем раствора = объем кирпичной кладки на 1 м3 – объем кирпича
Следовательно, объем раствора = 1,0 – 0,7636776 = 0,2363224 м3
Цемент = (сухой объем раствора x отношение цемента)/ сумма соотношений (доля)
Сухой объем раствора = 0,2363224 x 1,33 = 0,314308792 м3 0.314308792 x 1) / (1+6) = 0.2128/7= 0.044
6 m3Sand = 0.2694 x 1600 = 431.04 kg /1000 = 0.43104tonnes
OR
Sand = 0.2694 x 35.3147 = 9.5137 cft
0.963m3 of кирпичной стене нужен песок в кубических футах = 0,963 x 9,5137 = 90,161-10 футов
Итак, результат для заданных данных
1. Марка раствора = 1:6 (цемент: песок)
2. Объем кирпичной стены 3 м x 3 м (4″) = 0,621 м3
3. Кирпич класса А (228 мм × 107 мм × 69 м)
4. Толщина раствора = 10 мм
Заключение
Perlcon — это компания, которая олицетворяет перемены и творчество. С единственной в своем роде линейкой строительных материалов, которая помогает сэкономить на использовании материалов, а также ускорить работу на месте и быть экологически чистой.
Не забудьте проверить: клей для плитки или цемент: какие плюсы и минусы?
Лучшее соотношение цемента и песка (для бетонных конструкций)
Портландцемент является наиболее распространенной и доступной цементной смесью во всем мире.
Он также является наиболее универсальным, потому что вы можете настроить бетонную смесь в соответствии с любым проектом.
Если вы знаете правильное соотношение смеси цемента и песка и/или, возможно, используемого заполнителя, у вас будет идеальная смесь.
Когда дело доходит до изготовления поделок из бетона, существует идеальный рецепт превращения цемента в песок.
Основываясь на приведенных ниже тестах, наилучшее соотношение составляет 3 части цемента и 1 часть песка (3:1).
Различия, которые я тестировал, заключались в прочности, тактильной текстуре и видимой текстуре при использовании в изготовлении поделок из бетона и цемента.
Почему все это важно? Почему пропорции смешивания цемента вообще должны иметь значение?
Правильное соотношение цемента, песка и воды будет главной определяющей причиной успеха или неудачи вашего проекта по изготовлению бетонных изделий.
Этот большой ящик для цветов из плитки — пример успеха.
Вам понадобится смесь, которую вы сможете залить в узкую полость, если делаете бетонную поделку.
Это означает, что смесь должна быть текучей и пригодной для обработки. Если соотношение неправильное, оно либо не будет достаточно пригодным для использования в форме.
Карманный справочник по бетонным и цементным смесям для поделок
Возьмите бесплатный карманный справочник. Он имеет удобную таблицу для выбора правильной смеси для вашего проекта.
Берите руководство!
Чтобы компенсировать это, вам нужно будет добавить лишнюю воду, чтобы она попала в форму, что приведет к ее растрескиванию.
Я провел пять различных тестов, используя различные соотношения цемента и песка, а также процентное содержание цемента в песке и заполнителях, чтобы увидеть их результаты.
Итак, 3:1 — правильное соотношение смешивания, так что можно начинать, верно?
Возможно, вы захотите продолжить чтение, потому что бывают ситуации, когда вам нужно изменить соотношение, например, с этим бетонным гномом, сделанным своими руками, или с этой очень большой бетонной чашей.
Я объясню, почему с точки зрения соотношения пропорций вам нужно было бы внести изменения. Не волнуйтесь, принципы просты и просты в применении, но они важны.
Но есть несколько важных вещей, которые нужно знать о портландцементе.
Во-первых, цемент сам по себе ни к чему не приклеится. Он не работает без добавления воды и простого заполнителя, такого как песок.
Когда эти два компонента добавляются в цемент, происходит химическая реакция, и цемент склеивается.
Вы можете увеличить прочность бетона в некоторых случаях, добавив мелкий гравий или более крупные заполнители, такие как гранитный щебень, который является обычным заполнителем.
Подробнее об этом читайте в моей статье о различиях между цементом и бетоном.
Вам также может быть интересно прочитать эту статью о том, какое соотношение использовать в смеси гипертуфа.
Некоторые ссылки на этой странице предоставлены для удобства поиска материалов. Эти ссылки также могут быть партнерскими ссылками. Являясь партнером Amazon, я зарабатываю на соответствующих покупках без каких-либо дополнительных затрат для вас.
Я рекомендую только те продукты, которые я использовал и любил, если не указано иное. Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации.
Основные материалы, используемые для определения наилучшего соотношения цемента и песка для бетонных изделий
- Портландцемент
- Игровой песок (для веса)
- Мелкий заполнитель – игровой песок
- Мелкий заполнитель – мелкий гравий 1 900 – морское стекло пескоструйной обработки
- Крупный/крупный заполнитель – гранитный щебень
- Пластиковые контейнеры
- Пластиковые стаканчики
У меня немного не хватило обоих типов более крупного заполнителя, поэтому я заменил морское стекло, подвергнутое пескоструйной обработке, чтобы иметь достаточное количество для полного соотношения для этих тестов.
Морское стекло представляло собой идеальную смесь мелкого округлого гравия и острого заполнителя из дробленого гравия.
В качестве песка я использовал игровой песок. Этот тип представляет собой мягкий песок. Это типично для гладких предварительно смешанных цементных смесей. Он не содержит никаких частиц, кроме мелкого песка.
Я решил, какие соотношения я буду тестировать, основываясь на фактических инструкциях по смешиванию портландцемента.
В официальных инструкциях указано соотношение 1 часть цемента к 3 частям песка.
Предполагаемое использование в этом соотношении больше в качестве строительного материала.
Но, смешав это соотношение в прошлом, я знал, что с такой высокой долей песка будет очень трудно работать для общих целей работы с поделками, но это было хорошо для использования в качестве основы.
Причина, по которой 1:3 не подходит для изготовления поделок из бетона, заключается в том, что вам нужна определенная текучесть, чтобы цементная смесь попала в форму.
Как правило, наши формы имеют небольшие полости, поэтому для достижения желаемой удобоукладываемости при соотношении 1:3 вам потребуется добавить слишком много воды.
Смесь будет очень рассыпчатой, и вы не сможете поместить ее в форму.
Как только вы добавите количество воды, необходимое для заливки формы, вы размягчите смесь настолько, что она треснет.
Нажмите здесь, чтобы просмотреть сводку результатов.
В противном случае читать для подробности и этапы эксперимента с рецептурой цемента ниже.
Смешивание цемента: соотношение цемента и песка
Для каждого теста я выполнял те же шаги , за исключением изменения соотношений.
Затвердевшие бетонные детали, которые были изготовлены для проверки каждого рецепта цементной смеси, представляли собой держатели для карандашей. Я использовал те же контейнеры для сохранения согласованности.
*Важно знать, что толщина подставки для карандашей (в основном кашпо без дренажных отверстий) была толщиной сбоку и снизу ⅜”. Это характерно для многих малых и средних сеялок.
Основные шаги для каждого протестированного отношения цемента к песку и заполнителя:
Сначала я смешал сухой порошок портландцемента с сухим песком.
Сначала необходимо смешать сухие ингредиенты, чтобы получилась хорошо перемешанная однородная консистенция.
Затем я добавил небольшое количество воды и смешал ингредиенты.
Я продолжал добавлять воду до тех пор, пока не получил консистенцию влажного глиняного пирога или хорошо сформированного теста для пирожных.
Затем я добавил смесь в пластиковый стаканчик, установил таймер на две минуты и завибрировал, встряхивая и постукивая по рабочей поверхности. Я также постучал по бокам контейнера.
По прошествии двух минут я поместил внутреннюю форму внутрь контейнера.
Затем я провибрировал его еще 20-30 секунд, а затем отложил на 24 часа для отверждения.
Тест 1. Соотношение 3:1
Смесь портландцемента с пескомТри части сухого цементного порошка смешать с одной частью сухого песка.
Примечания по удобоукладываемости смеси :
Это очень похоже на мою обычную готовую смесь, которая представляет собой предварительно смешанную цементную смесь под названием Cement All.
Cement All представляет собой гладкую смесь, которая очень легко формуется, не требуя большого количества воды, чтобы иметь хорошую удобоукладываемость.
Благодаря высокому соотношению цемента он кажется немного более гладким, чем Cement All, но очень похож.
Тест 2. Смесь портландцемента и песка в соотношении 2:2
Примечания по удобоукладываемости смеси :
Эту цементную смесь было легко формовать, но из-за большого количества песчаной смеси цементная смесь удерживала много воздуха .
Это ощущение похоже на сочетание белой цементной смеси Майкла, которую я использовал для этой бетонной свечи, и белой строительной смеси, использованной при изготовлении этого бетонного горшка, окрашенного красителем RIT.
Эта цементная смесь содержит слишком много воздуха из-за высокого содержания песка, который задерживает воздух.
Тест 3. Смесь портландцемента и песка в соотношении 1:3
Одна часть сухого цемента на три части песка.
Смесь Примечания по удобоукладываемости :
Эта смесь не годилась для изготовления бетонных изделий. Мне нужно было добавить слишком много воды, чтобы сделать его менее рассыпчатым.
Из-за количества воды, которое я в итоге добавил, я опасался, что могу сделать подстаканник слабым.
Также при вибрации сверху появлялась пенистая ледяная кашица. Мне было любопытно посмотреть, повлияет ли это на текстуру или внешний вид отвержденного куска.
Тест 4. Смесь портландцемента, песка и гравия в соотношении 2:1:1
Две части цемента и одна часть песка, смешанные с одной частью гравия.
Примечания по удобоукладываемости смеси :
Это соотношение бетонной смеси оказалось на удивление нетрудным, но оно было тяжелым из-за количества гравия и песка.
При вибрации потребовалось более 1,5 минут, чтобы пузырьки начали подниматься на поверхность, в отличие от каждого из других, где пузырьки обычно появлялись рано.
Тест 5. Смесь портландцемента и гравия в соотношении 3:1
Три части цемента, смешанные с одной частью гравия.
Примечания по удобоукладываемости смеси :
Это напомнило мне о той же текстуре, что и быстросхватывающийся цемент Quikrete, который на ощупь напоминает тяжелую глину.
Он был настолько плотным, что с ним было немного сложнее работать, чем с некоторыми другими соотношениями.
Рецепт цементной смеси, дающий наилучшие результаты
Тест 1. Результаты в соотношении 3:1
Соотношение трех частей цемента и одной части песка было равномерным, и цвет был постоянным. Проколов практически не было.
Тест 2. Результаты соотношения 2:2
При использовании соотношения двух частей цемента и двух частей песка было лишь немного больше отверстий, чем при соотношении 3:1, но продемонстрировано немного большее изменение цвета.
Испытание 3. Результаты соотношения цемента 1:3
При соотношении одна часть цемента к трем частям песка было много отверстий и небольшие пятна в цвете.
Испытание 4. Результаты соотношения 2:1:1
Использование соотношения 2:1:1 2 частей цемента, 1 части песка и 1 части гравия стало приятным сюрпризом.
Он имел крапчатый вид, которого я ожидал, и часто является желаемым визуальным результатом, поскольку он имеет более бетонный вид, чем цемент.
Но, несмотря на крапчатость, общий цвет был однородным. В нем почти не было отверстий.
Тест 5. Результаты соотношения 3:1
Соотношение 3 частей песка и 1 части цемента, как и ожидалось, было плохим соотношением для изготовления поделок из цемента.
Внешний вид был крапчатым, но цвет вокруг куска был немного пятнистым. Проколов было приличное количество.
Резюме испытаний на лучшее соотношение цементных изделий Соотношение к песку:
Результаты показывают, что наилучшее соотношение для использования при изготовлении небольших цементных изделий составляет 3 части цемента и 1 часть песка.
Это приведет к гладкому, однородному внешнему виду и даст вам возможность легко вибрировать любой захваченный воздух. Это соотношение обеспечивает достаточную долговечность для корабля такого размера.
Тем не менее, каждое из испытанных соотношений привело к получению прочного, полностью неповрежденного отвержденного изделия.
Но соотношение одной части цемента к трем частям песка (1:3) не сработало бы, если бы я не добавил больше воды или если бы полость, в которую она была залита, была уже. Это не лучший рецепт для поделок из бетона.
Если вы хотите, чтобы поверхность была больше похожа на бетон, с небольшими пятнами, используйте соотношение 2 частей цемента, 1 части песка и 1 части гравия.
Краткие сведения о соотношениях цементных смесей
- Песок увеличивает количество захваченного воздуха
- Заполнители в смеси увеличивают воздушные карманы
- У захваченного воздуха, который недостаточно вибрируется, появляются точечные отверстия
- Слишком большое количество песка, гравия или того и другого снижает удобоукладываемость и обычно требует добавления большего количества воды, что ослабляет смесь.
- Для получения гладкой поверхности лучше всего использовать меньше заполнителя и/или более мелкий/более гладкий заполнитель в пропорции бетонной смеси.
Когда менять соотношение цементной смеси для бетонных изделий
Общее руководство по хорошему рецепту для бетонных изделий средней грузоподъемности (или средних размеров) – это (2:2) 2 части цемента и 2 части песка.
Соотношение бетонной смеси для тяжелого проекта, такого как большие плантаторы, должно иметь более высокую долю заполнителей.
Важным фактором является требуемая долговечность, поскольку для этого потребуются толстые стенки и дно.
Соотношение должно быть (1:3) 1 часть цемента к 3 частям песка или (1:1:1 или 1:1:2) 1 часть цемента, 1 часть песка и 1 или 2 части заполнителей. .
Помните, что для достижения максимальной прочности бетона всегда используйте наименьшее количество воды, при этом сохраняется хорошая текучесть.
Подробнее о том, как выбрать лучший микс для вашего проекта, вы можете прочитать здесь.
Это поможет вам лучше понять рецепты и работу с готовыми мешками с цементом, которые можно приобрести в большинстве магазинов товаров для дома в Северной Америке.
Не забудьте прикрепить к на потом!
Как рассчитать необходимое количество цемента и песка для штукатурки? | 3 простых шага
Содержание
Что такое штукатурка?Процесс покрытия шероховатых поверхностей стен/потолков пластиковым материалом для получения ровной, гладкой, ровной и прочной поверхности называется оштукатуриванием.
Используемый пластик зависит от типа требуемой штукатурки. Обычно используются следующие типы штукатурки:
- Известковая штукатурка,
- Штукатурка гипсовая,
- Цементная штукатурка,
- Грязевая штукатурка и т. д.
В этой статье давайте обсудим, как рассчитать количество цемента и песка, необходимое для цементной штукатурки.
Соотношение цемента и песка для штукатуркиЦементный раствор используется для штукатурки. Цементный раствор изготавливается путем смешивания цемента и песка в определенном соотношении. Обычное соотношение для штукатурки
- 1:3,
- 1:4 и
- 1:6.
Здесь единица обозначает количество цемента, а цифры 3,4 и 6 обозначают количество песка.
В зависимости от места нанесения используются различные пропорции штукатурки. Как правило,
- Для штукатурки стен мы используем соотношение 1:6 .
- Для потолочной штукатурки мы используем соотношение 1:4 .
Причина выбора этого коэффициента проста. Соотношение раствора 1:4 имеет более липкий характер, потому что мы используем только 4 части песка на одну часть цемента. В другом случае соотношение 1:6 не такое липкое по сравнению с соотношением 1:4, потому что оно более разбавлено. Таким образом, при оштукатуривании потолка лучше использовать пропорцию 1:4, потому что она должна держаться против силы тяжести.
Какова правильная толщина штукатурки?Толщина штукатурки от 6мм до 20мм. На всю толщину штукатурки можно нанести либо один, либо несколько слоев.
Обычно одного слоя достаточно для обычных зданий в сухом или умеренно влажном климате. Для важных зданий (или) зданий в районах с сильными осадками потребуется несколько слоев покрытия.
Как правило,
- Толщина штукатурки на бетонной поверхности, например, потолок должен быть 6 на 8мм.
- Толщина штукатурки на внутренней стороне стены должна быть от 12 до 15 мм.
- Толщина штукатурки на внешней стороне стены должна быть от 15 до 20 мм.
См. IS 2402:1963, чтобы узнать больше о штукатурке.
Хорошо, теперь мы знаем основные вещи. Давайте узнаем, как рассчитать материалы, необходимые для штукатурки.
Расчет штукатурных материаловДопустим, мы собираемся рассчитать количество материалов, необходимых для штукатурки стены длиной 5 м и высотой 3 м и толщиной штукатурки 12 мм. Раствор готовят в соотношении 1:6.
Этап 1: Необходимый объем раствораРассчитайте площадь, которую вы планируете оштукатурить, и определите объем раствора, необходимый для оштукатуривания.
Площадь штукатурки = длина x ширина/высота
Площадь штукатурки = 5 м x 3 м = 15 м 2 .
Требуемый объем раствора = Площадь штукатурки x Толщина штукатурки
Требуемый объем раствора = 15 м 2 x 0,012 м = 0,18 м 3 . (1 м = 1000 мм)
Теперь, добавьте дополнительно 30% раствора для устранения неровностей и заполните швы на поверхности.
Объем требуемого раствора = 0,18 x 1,3 = 0,234 м 3 .
Теперь полученный объем раствора является влажным объемом. Но мы закупаем материалы в сухом виде, поэтому добавьте еще 25% раствора , чтобы перевести влажный объем в сухой.
Сухой объем раствора требуется = 0,234 x 1,25 = 0,292 м 3 .
Этап 2: Необходимое количество цементаПринятое соотношение 1:6. Таким образом, доля цемента равна 1, доля песка равна 2, а общая доля равна 1+6 = 7.
Требуемый объем цемента = 0,292 x (1/7) = 0,041 м 3 .
Чтобы перевести в кг, умножьте вышеуказанное на Удельный вес цемента 1440 кг/м 3 .
Необходимое количество цемента = 0,041 м 3 x 1440 кг/м 3 = 59,04 кг.
Требуемое количество мешков с цементом = Требуемое количество цемента / вес одного мешка с цементом.
Обычно вес одного мешка с цементом составляет 50 кг.
Необходимое количество мешков с цементом = 59,04/50 = 1,18 мешка.
Этап 3: Необходимое количество пескаТребуемый объем песка = 0,292 х (6/7) = 0,250 м 3 .
Чтобы преобразовать в кубические футы, умножьте на 35,31.
Требуемый объем песка = 0,250 x 35,31 = 8,82 кубических фута.
Таким образом, объем песка требуется = 0,250 м 3 (или) 8,82 фут3.
Лист Excel для расчета количества материалов для штукатуркиЕсли вы не хотите делать все расчеты вручную (или) если у вас есть какие-либо другие размеры, которые необходимо найти, то скачайте лист Excel ниже для расчета цемента и песка, необходимых для штукатурки.
Надеюсь, вы понимаете все, что вам нужно знать о расчете штукатурки . Если у вас есть какие-либо вопросы (или) если вы считаете эту статью полезной, сообщите нам об этом в разделе комментариев.
Подробнее: Практические примеры оценки кирпичной кладки, Как проверить качество цемента на стройплощадке?
Делиться — значит заботиться!
Калькулятор цемента
Планируете использовать цемент для своего следующего проекта «Сделай сам»? Вы планируете отремонтировать свой дом и вам нужно замесить бетон? Или хотите попробовать формовочную цементную смесь для изготовления украшений для дома? Цемент — это универсальный строительный материал , который можно использовать для изготовления практически любой формы, если у вас есть для этого форма.
Однако, , мы не хотим просто небрежно смешивать цемент с песком и гравием, чтобы сделать бетон, и в конечном итоге иметь много отходов через . Согласно статье Carbon Footprint Ассоциации портландцементов , производство цемента является одним из промышленных процессов, которые выделяют большое количество CO2. Только в США до 1,5% всего антропогенного CO2 приходится на производство цемента . Когда цемент затвердевает, он также накапливает в себе CO2, который может легко улетучиваться при разрушении. Поэтому мы хотим быть точными в отношении того, сколько цемента использовать для наших проектов. Таким образом, мы также сводим к минимуму выбросы CO2 при работе с цементом.
Этот калькулятор цемента представляет собой удобный инструмент, который может помочь вам со всеми вашими потребностями, связанными с цементом! Используйте его, чтобы выяснить, сколько цемента вам понадобится при смешивании раствора или бетона, или даже только цемента и воды! Используйте его, чтобы узнать, сколько песка и гравия использовать при смешивании раствора и бетона соответственно вместе с сколько воды рекомендуется для смеси . Продолжайте читать, чтобы узнать больше об этом универсальном строительном материале. Давайте смешивать!
В этом калькуляторе вы узнаете, что такое цемент и в чем разница между бетоном и цементом. Вы также узнаете, как рассчитать цемент в пересчете на мешки или любые единицы объема. В качестве дополнительной функции вы также сможете рассчитать количество песка и гравия для любой бетонной смеси. Продолжайте читать, чтобы начать учиться!
Что такое цемент?
Цемент представляет собой реактивный порошкообразный компонент, который связывает мелкие и крупные заполнители вместе с водой . Вода и цемент реагируют вместе и затвердевают, образуя прочный, но хрупкий материал. Цемент изготавливается из измельченных и дробленых камней, смешанных с такими химическими веществами, как известь и силикат кальция.
Цемент можно разделить на два основных типа в зависимости от того, как он реагирует с водой. Гидравлический цемент схватывается и затвердевает в присутствии воды и после затвердевания остается прочным и прочным. С другой стороны, негидравлический цемент схватывается в сухой среде в присутствии двуокиси углерода и имеет тенденцию к расширению и разрушению после схватывания, особенно при воздействии воды. Из-за этого негидравлический цемент обычно используется только для внутренних работ.
В современной строительной отрасли мы в основном используем гидравлический цемент для внутренних и наружных работ. Портландцемент , в частности, является наиболее распространенным гидравлическим цементом во всем мире, поэтому в этом калькуляторе мы ориентируемся в основном на портландцемент и его различные области применения.
Различные области применения цемента
Говоря о цементе, обычно также упоминается слово «бетон». И хотя они могут показаться одинаковыми, на самом деле это две разные вещи. Бетон производится путем смешивания цемента с водой, мелкими заполнителями, такими как песок, и крупными заполнителями, такими как гравий. Цемент связывает все вместе, образуя бетон.
С другой стороны, смешивая только цемент, песок и воду, мы получаем раствор. Раствор используется для соединения бетонных блоков или кирпичей. Добавление большего количества воды в растворную смесь делает ее пригодной для оштукатуривания стен из бетонных блоков или для использования в качестве разбавителя для приклеивания плитки. Добавляя воду, мы можем сделать более жидкую и гладкую смесь, которую можно затирать, чтобы закончить поверхность. Вы можете узнать больше о растворе и растворе в нашем калькуляторе растворов и нашем калькуляторе растворов соответственно.
Цемент также используется при изготовлении смесей для цементных растворов . Мы используем раствор для заполнения зазоров между плиткой и даже между кирпичами. Однако в настоящее время мы уже можем купить предварительно приготовленную цементную сухую смесь в мешках для удобства. Если вы хотите узнать больше о затирке, а также хотели бы узнать, как рассчитать объем затирки, необходимый для проекта по укладке плитки, вы можете воспользоваться нашим калькулятором затирки.
Как рассчитать цемент?
Поскольку мы обычно используем цемент вместе с другими строительными материалами, такими как песок и гравий, мы рассчитываем его объем, используя соотношение компонентов смеси. С пропорции смеси , мы можем сказать, сколько компонентов потребуется для бетонной смеси или растворной смеси в пересчете на части.
Соотношение компонентов смеси не только помогает определить необходимое количество цемента, песка и гравия, но также говорит нам о прочности и долговечности конечного продукта. Чем больше цемента в смеси, тем прочнее будет изделие. Вот некоторые из распространенных соотношений бетонных смесей и соответствующие им значения прочности на сжатие и применения в строительстве:
Concrete mix ratio (cement : sand : gravel) | Compressive strength | Common uses | |
---|---|---|---|
1 : 5 : 10 | 5. 0 MPa or 725 psi | Массивные бетонные работы | |
1 : 4 : 8 | 7,5 МПа или 1085 фунтов на кв. дюйм0886 | ||
1: 3: 6 | 10,0 МПа или 1450 фунтов на кв. и плиты | ||
1: 1,5: 3 | 20,0 МПа или 2900 фунтов на квадратный дюйм | Сборные и плотные бетонные работы, конструкции с водоподшивкой | |
25,0 МПа или 3625 psi | Тяжелонагруженные железобетонные колонны и длиннопролетные балки |
Тип | Мешки для цемента | Известь кг | Песок м |
Цементный раствор 1:5 | 6,0 | — | 1,1 |
Композитный раствор 1:1:6 | 5,0 | 100,0 | 1,1 |
Композитный раствор 1:2:9 | 3,3 | 13,5 | 1,1 |
Композитный раствор 1:8 | 3,7 | — | 1,1 |
Композитный раствор 1:3:12 | 2,5 | 150,0 | 1,1 |
Известковый раствор 1:3 | — | 200,0 | 1,1 |
Таблица 3. 17 Раствор Требуется для Различные типы стен
Тип стены | Сумма, необходимая на м стены |
Кирпичная стена 11,5 см | 0,25 м |
Кирпичная стена 22,2 см | 0,51 м |
Стена из песчано-цементных блоков толщиной 10 см | 0,008 м |
Стена из песчано-цементных блоков 15 см | 0,01 1м |
Стена из песчано-цементных блоков 20 см | 0,015 м |
Иногда используется на полах и других поверхностях для придания гладкая отделка или в качестве чрезвычайно твердого покрытия для увеличения устойчивость к износу. В то время как такое верхнее покрытие склонно к трескается, редко увеличивает прочность и с трудом наносится не вызывая незакрепленных или слабых частей. Бетонные полы обычно быть брошены на готовый уровень напрямую и получить достаточно гладкая и твердая поверхность без верхнего покрытия.
Для покрытия используется смесь из 1 части цемента и 2–4 частей песка. использовал. Покрытие наносится слоем толщиной 1-2 см с стальной шпатель. Перед нанесением поверхность подложки бетонная плита должна быть очищена и увлажнена.
Оштукатуривание и штукатурка
Термин «оштукатуривание» обычно применяется к внутренним стенам и потолки для получения бесшовных, гигиеничных и обычно гладких поверхностей часто на неровном фоне. Наружная штукатурка обычно называется внешним рендерингом.
Цементная штукатурка может использоваться на большинстве типов стен, кроме плохо прилипает к стенам из блоков грунта, так как усадка и отеки склонны к растрескиванию гипса. Соотношение смешивания 1 часть цемента и 5 частей песка, а если штукатурка слишком жесткая, от 0,5 до Можно добавить 1 часть извести. Стена сначала увлажняется, а затем штукатурка наносится в два слоя толщиной около 5 мм каждый, что позволяет не менее 24 часов между слоями. Цементная штукатурка не должна наносится на стену во время пребывания на солнце.
Штукатурка Dagga представляет собой смесь глинистого грунта, например красного или коричневого цвета. латерит, стабилизатор и вода. Штукатурку улучшают добавлением известь или цемент в качестве стабилизатора и битум для гидроизоляции. А хорошая смесь: 1 часть извести или цемента, 3 части глины, 6 частей песок, битум по 0,2 части и вода. Наносится гипс Дагга. предварительно увлажненные земляные или сырцовые кирпичные стены толщиной от 10 до 25 мм.
ФерроцементФерроцемент — универсальная форма железобетона. изготавливается из близко расположенных легких арматурных стержней или проволочной сетки и цементно-песчаный раствор. С ним можно работать относительно неквалифицированный труд.
Функция проволочной сетки и арматурных стержней в первую очередь действовать как планка, обеспечивающая форму для поддержки раствора в его пластичном состоянии, а в затвердевшем состоянии поглощают растягивающие напряжения в конструкции, которые сам по себе раствор не выдерживает. способен выдержать.
Арматура может быть собрана в любой желаемой форме и раствор наносится слоями с обеих сторон. Простые формы, такие как резервуары для воды можно собрать с помощью деревянных палочек в качестве опоры для армирование при нанесении первого слоя раствора.
Раствор должен иметь соотношение цемента от 1:2 до 1:4. песок по объему, используя более богатую смесь для самых тонких структур. Водоцементное отношение должно быть ниже 0,5/1,0. можно добавить лайм в пропорции 1 часть извести на 5 частей цемента, чтобы улучшить работоспособность.
Механические свойства ферроцемента зависят от тип, количество, ориентация и прочность сетки и арматурные стержни. Из нескольких типов используемых сеток наиболее распространенные показаны на рис. 3.33.
Сетка оцинкованная стандартная (оцинкованная после плетения) адекватный. Неоцинкованная проволока имеет достаточную прочность, но проблема ржавчины ограничивает его использование.
Недавно появилась конструкция, похожая на ферроцемент. разработан для небольших резервуаров для воды, сараев, хижин и т. д. Он состоит из сварная арматурная сетка квадратного сечения 150 мм (прутья 6 мм), покрытая мешковину и оштукатуривают так же, как ферроцемент.
Волокно — железобетонЭлементы из фибробетона могут быть изготовлены тоньше, чем с обычным армированием, потому что коррозия — защитное покрытие над стальными стержнями не требуется. Волокна повысить гибкость и устойчивость к растрескиванию.
Рисунок 3.33 Армирование сетка для ферроцемента.
Обычно используются волокна из асбеста, стали (диаметром 0,25 мм), сизаль? слоновья трава и т. д.
Асбестоцемент (А-С)
Асбест, силикат магния, встречается в виде горной породы, которая может быть разделены на чрезвычайно тонкие волокна длиной от 2 до 900 мм. Эти обладают хорошей стойкостью к щелочам, нейтральным солям и органическим растворители, а разновидности, используемые для строительных изделий, имеют хорошие устойчивость к кислотам. Асбест негорюч и способен выдерживать высокие температуры без изменений.
Вдыхание пыли вызывает асбестоз (заболевание легких) и асбест теперь используется только там, где нет альтернативного волокна доступный. Рабочие должны носить маски и проявлять большую осторожность, чтобы не вдыхать любую асбестовую пыль!
Волокна, прочные на растяжение и гибкие, используются в качестве армирование портландцементными, известковыми и битумными вяжущими, в асбестоцементные и асбесто-силикатно-известковые изделия, виниловый пол плитки и войлока битума. Асбестоцемент используется в хозяйстве конструкции для профнастила, коньков и сантехнических трубы.
Цемент, армированный сизалем (SFRC)
Сизаль и другие растительные волокна появились совсем недавно. использовать для армирования бетона.
Сизалевое волокно можно использовать в качестве коротких прерывистых тембров ( 15 до 75 мм в длину) или в виде непрерывных длинных волокон более 75 мм в длина. Иногда и короткие, и длинные волокна используются вместе. Способ включения волокон в матрицу влияет на свойства композита как в свежем состоянии так и в отвержденном состоянии.
Волокна сизаля могут испортиться, если их не обработать. Хотя щелочность бетона помогает защитить волокна от извне, он может сам химически атаковать волокна, разложение лигнина.
Армирование сизалевым волокном применяется с различными цементно-песчаными соотношения смешивания, в зависимости от применения:
штукатурка стен | 1:3 |
желоб | 1:2 |
черепица | 1:1 |
волнистые кровельные листы | 1:0,5 |
Песок следует просеять через сито с размером ячеек от 1,5 до 2 мм. отверстия (например, москитная сетка). Вода для затворения должна быть чистой и смесь оставалась максимально сухой, но при этом пригодной для обработки.
Добавлено от 16 г до 17 г коротких (25 мм) сухих волокон сизаля смеси на каждый килограмм цемента. Короткие волокна это смешивается с сухим цементом и песком перед добавлением воды. Сизаль волокна имеют высокое водопоглощение, и некоторое количество дополнительной воды может должны быть добавлены в смесь, чтобы компенсировать это.
При смешивании наблюдается склонность волокон к комкованию и отделить от остальной смеси. Эта тенденция будет увеличивается с более длинными волокнами, но если волокна короче 25 мм при использовании укрепляющий эффект будет снижен. В большинстве случаев Затем смесь наносится шпателем на сетку из сизалевых волокон полной длины.
Изготовление гофрированных армированных кровельных листов
Самодельная армированная кровля из профнастила обычно отливается стандартной ширины, а длиной всего один метр из-за своего дополнительного масса. Коммерческая асбестоцементная кровля тяжелее гофрированная сталь и самодельные листы еще тяжелее. Таким образом особое внимание следует уделить размерам стропил или ферм, чтобы обеспечить безопасную конструкцию.
Процедура литья для SFRC задействована, но как только было собрано надлежащее оборудование, и несколько листов были сделал процесс намного проще.
Бетонный блок, залитый асбестоцементной плитой длиной 1 м. кровельный материал необходим в качестве облицовки для отливки кровельных листов. Блок отливается в форме высотой 100 мм, что дает блок достаточной прочности после нескольких дней твердения. Два или более Потребуется 1 м кровли A-C, а также кусок Фанера 18мм 1,2м на 1,2м и лист сверхпрочного полиэтилена 2,25 м в длину и 1 м в ширину. Полиэтилен сложен посередине и тонкая рейка 9мм на 15 мм быстро сшивается на сгибе. Полоски По двум краям фанеры прибивается фанера или дерево толщиной 9 мм. листа, оставляя между ними ровно 1 м, как показано на рис. 3.34.
Ниже приведены этапы процедуры литья:
- 1 Установите асбестоцементный лист на формовочный блок и накрыть куском фанеры с краевыми полосками на концах листа. Полиэтилен укладывается на фанера и верхний лист откинуты назад фанера.
- 2 Приготовьте смесь из 9 кг цемента, 4,5 кг песка, 150 г короткого волокна сизаля (25 мм) и 4,5 литра воды. Также подготовьте четыре пучка сизалевых волокон по 60 г, как можно длиннее.
- 3 Используйте одну треть растворной смеси, чтобы нанести шпателем тонкий ровный слой поверх полиэтилена. Возьмите два из четырех сизалей жгуты и распределяют волокна равномерно, вторая пучок под прямым углом к первому, образуя мат из волокна. Это покрыто раствором и другим матом, используя оставшиеся два пакета. Наконец-то весь сизаль покрыты оставшимся раствором, а поверхность стяжка даже с краевыми планками на фанере.
- 4 Накройте верхним листом полиэтилена, убедившись, что раствор имеет равномерную толщину по всему периметру и не пропускает воздух пузыри остаются под полиэтиленом.
- 5 Удерживая полосу обрешетки за сгиб в полиэтилена, осторожно снимите фанерный лист, чтобы новый сизаль-цементный лист упасть на асбестоцементный лист. Одновременно нажмите новую лист в гофры, используя сливную трубу из ПВХ 9диаметр 0 мм. Уплотните новый лист, поместив другой лист асбеста сверху и наступая на него. Отверстия для крепления пробиты дюбелем 5 мм на расстоянии 25 мм от торца в желобах (гребнях при установке на крышу) свежий лист.
- 6 Снимите асбестовый лист, несущий сизалево-цементный лист из формовочного блока и оставить его до тех пор, пока цемент в новом листе схватился, желательно двое суток. Затем аккуратно снимите новый лист, отклейте полиэтилен и вылечить новый лист в течение по крайней мере одной недели, желательно погруженный в резервуар с водой.
- 7 Если требуется больше полиэтиленовых и асбестоцементных листов доступны, кастинг может быть продолжен немедленно.
Рисунок 3.34 Отливка из фанеры картон и полиэтилен «конверт»
Стены с использованием сизаль-цементной штукатурки
Грунтовые блоки можно использовать для недорогих стен с хорошей теплоизоляция. Однако они легко повреждаются при ударе. и размыты дождями. Одним из способов решения этих проблем является оштукатурить лицевую сторону стены. Обычно растворная штукатурка имеет тенденцию трескается и отслаивается, поскольку он не расширяется с той же скоростью, что и земля. Этого можно избежать, пропуская длинные волокна сизаля. через стену, чтобы быть включенным в миномет на каждой стороне. Сформированная таким образом двойная оболочка обеспечивает достаточную прочность и гидроизоляция стены для возможности укладки блоков грунта без соединения раствора между блоками.
МеталлыНекоторые черные металлы (содержащие железо) используются в строительство хозяйственных построек. Чугун используют для изготовления сантехники. канализационные трубы и фитинги. Сталь состоит из железа плюс небольшой процентное содержание углерода в химическом соединении. Высокоуглеродистый или твердый сталь используется для инструментов с режущими кромками. Среднеуглеродистая сталь используется для элементов конструкции, таких как двутавровые балки, арматурные стержни и рамы орудий. Низкоуглеродистая или мягкая сталь используется для труб, гвоздей, винтов, проволоки, экранирования, ограждения и гофрированные кровельные листы.
Цветные металлы, такие как алюминий и медь, подвержены коррозии. стойкие и часто выбираются по этой причине. Медь используется для электропроводки, труб для подачи воды и для промывки. Алюминий чаще всего используется для гофрированных кровельных листов, желоба и сопутствующие гвозди. Использование гвоздей того же материал позволяет избежать проблемы коррозии из-за электролитического действие. Латунь – это устойчивый к коррозии сплав меди и цинка. который широко используется для создания оборудования.
Рисунок 3.35 Сизаль-цемент техника штукатурки.
Коррозия
Воздух и влага ускоряют коррозию черных металлов если они не защищены. Кислоты вызывают коррозию меди, а щелочи, такие как содержащиеся в отходах животных, портландцементе и извести, а также некоторые почвы, вызовут быструю коррозию алюминия и цинк. Электролитическое действие, вызванное небольшим напряжением когда разнородные металлы находятся в контакте друг с другом в присутствие воды также способствует коррозии некоторых металлов. Алюминий особенно подвержен электролитической коррозии.
Коррозию можно уменьшить, тщательно выбирая металлические изделия. для приложения; сокращение времени, в течение которого металл будет влажным предотвращая образование конденсата и способствуя хорошему дренажу, избегая контакт между разнородными металлами, а также с помощью антикоррозийные покрытия.
Антикоррозионные покрытия
Медь, алюминий, нержавеющая сталь и чугун склонны к образованию оксидные покрытия, которые обеспечивают значительное количество самозащита от коррозии. Однако большинство других сталей требуют защитных покрытий, если они подвергаются воздействию влаги и воздух. Используемые методы включают цинкование (цинкование), стеклоэмалевая глазурь и покраска. Живопись — единственный способ практично для применения в полевых условиях, хотя смазка и масло обеспечить временную защиту.
Перед покраской поверхность металла должна быть чистой, сухой и свободной от масла. Как битумные, так и масляные краски с оксидом металла пигменты обеспечивают хорошую защиту, если они тщательно наносятся в сплошные слои. Два-три слоя обеспечивают наилучшую защиту.
Здание оборудованиеГвозди
Гвоздь зависит от захвата его стержня и усилия сдвига. прочность его поперечного сечения для придания прочности соединению. Это важно выбрать правильный тип и размер ногтя для любого конкретная ситуация. Ногти указаны по их типу, длине и калибр (чем выше номер калибра — тем меньше хвостовик диаметр). См. Таблицу 3.18. Большинство гвоздей сделаны из мягкой стали. проволока. В агрессивной среде оцинкованные, омедненные, используются медные или алюминиевые гвозди. Большое количество видов и размеры гвоздей доступны на рынке. Ногти самые обычно используются в сельскохозяйственном строительстве:
Круглые гвозди с плоской головкой или круглые проволочные гвозди используются для общие столярные работы. Так как они имеют склонность к расщеплению элементов, часто используется следующее правило: диаметр гвоздь не должен превышать 1/7 толщины бруса.
Таблица 3.18 Размеры и Приблизительное количество на килограмм наиболее часто используемых размеров круглой проволоки Гвозди
Длина | Диаметр | Прибл. | |
Дюймы | мм | мм | шт/кг |
6 | 1 50 | 6,0 | 29 |
5 | 125 | 5,6 | 42 |
4 | 100 | 4,5 | 77 |
3 | 75 | 3,75 | 154 |
2,5 | 65 | 3,35 | 230 |
2 | 50 | 2,65 | 440 |
1,5 | 40 | 2,0 | 970 |
1 | 25 | 1,8 | 1 720 |
Гвозди с выпадающей шляпкой имеют меньшую шляпку, которую можно установить ниже поверхность древесины. Их удерживающая способность ниже, потому что голову легче протащить сквозь дерево.
Панельные штифты представляют собой тонкие проволочные гвозди с маленькими головками, используемые для крепление фанерных и ДВП панелей.
Гвозди для шифера или шифера имеют большие головки и используются для крепления плитка, сланец и мягкая доска. Войлочные гвозди имеют еще большие шляпки.
Бетонные гвозди изготовлены из более твердой стали, что позволяет им для забивания в бетонные или каменные работы.
Скобы представляют собой U-образные гвозди с двумя концами и используются в основном для крепления проводов.
Гвозди кровельные с квадратным витым стержнем и шайбой прикреплен к голове. Кровельный толь или резина могут быть использованы под шайбу, чтобы предотвратить утечку. Гвоздь и шайба должны быть оцинкованы для предотвращения коррозии. Они используются для фиксации гофрированные листовые материалы и должны быть достаточно длинными, чтобы пройти не менее 20мм в древесину. В качестве альтернативы проволочные гвозди с использованной бутылкой можно использовать колпачки для шайб.
Рисунок 3.36 Типы гвоздей.
Винты и болты
Шурупы для дерева имеют резьбу, обеспечивающую лучшее крепление мощность и сопротивление выдергиванию, чем гвозди, и они могут быть легко снимается без повреждения древесины. Для винта функционировать должным образом, он должен быть вставлен вращением, а не забивают молотком. Обычно необходимо сверлить пилотное отверстие для хвостовика винта. Винты из мягкой стали обычно предпочтительнее, потому что они сильнее. Широкий ассортимент Доступны варианты отделки, например, оцинкованная, окрашенная и покрытая металлом.
Винты классифицируются по форме их головки как потайные, приподнятые, круглые или углубленные (без прорезей поперек полная ширина). Цилиндрические винты имеют квадратную головку и поворачиваются с гаечный ключ. Они используются для тяжелых строительных работ и должны иметь металлическую шайбу под головкой, чтобы предотвратить повреждение дерева поверхность. Винты продаются в коробках, содержащих брутто (144 винта) и определяются их материалом, отделкой, типом, длиной и измерять. В отличие от проволочного калибра, используемого для гвоздей, чем больше винт номер калибра, тем больше диаметр хвостовика.
Болты обеспечивают еще более прочное соединение, чем гвозди или винты. Поскольку соединение фиксируется затяжкой гайки на болт, нагрузка в большинстве случаев становится полностью перерезывающей силой. Болты используются для больших нагрузок, например, в соединениях портала. рама подъемника, углы кольцевой балки, установленные на сейсмостойкость защиты или для крепления петель для тяжелых дверей. Большинство болтов используемые с деревом, имеют закругленную головку и квадратный хвостовик прямо под голова. Для этих «каретных» болтов требуется только один гаечный ключ. Также доступны болты с квадратной головкой, требующие двух гаечных ключей. Шайбы помогают предотвратить погружение гаек в древесину.
Рисунок 3. 37 Типы древесины винты и болты.
Петли
Петли классифицируются по назначению, длине ворса и материал, из которого они изготовлены, и бывает самых разных типы и размеры. Петли для хозяйственных построек в основном изготовлен из мягкой стали и снабжен антикоррозийное покрытие. Наиболее распространенные типы:
Стальная стыковая петля обычно используется для окон, ставни и маленькие двери, так как это дешево и долговечно. Если булавку можно вынуть снаружи, она не является взломостойкой. створки обычно устанавливаются в нишах в двери или окне и рамка.
Н-образная петля похожа на стыковую петлю, но обычно монтируется на поверхности.
Т-образная петля в основном используется для подвешивания двери. Из соображений безопасности хомут Т-образного шарнира должен быть крепится к двери по крайней мере одним ригелем, который не может быть легко откручивается снаружи.
Петля с лентой и крючком является более прочным типом вещи и используется для тяжелых дверей и ворот. Этот тип подходит для изготовление на месте или у местного кузнеца.
Рисунок 3.38 Типы петли.
Таблица 3.19 Преобразование Винтовой калибр в миллиметры
Замки и защелки
Любое устройство, используемое для удержания двери в закрытом положении, может быть классифицируется как замок или защелка. Блокировка активируется с помощью ключ, тогда как защелка управляется рычагом или стержнем. Замки могут быть с защелкой, чтобы дверь можно было держать в закрытое положение без использования ключа. Замки в дверях обычно фиксируется на высоте 1050 мм. Некоторые примеры обычных замков и защелки, применяемые в хозяйственных постройках, показаны на рис. 3.39..
Рисунок 3.39 Типы замков и защелки.
СтеклоСтекло, пригодное для общего остекления окон, изготавливается в основном из сода, известь и кремнезем. Ингредиенты нагреваются в печи до около 1500 С и сплавляются в расплавленном состоянии. Листы затем формируется в процессе волочения, плавания или прокатки. обычное качество остекления изготавливается методом втягивания толщиной от 2 до 6 мм. Он прозрачный с 90% Светопропускание. Поскольку две поверхности никогда не бывают идеально плоской или параллельной всегда есть некоторое визуальное искажение. Тарелка стекло изготавливается со шлифованной и полированной поверхностью и должны быть свободны от недостатков.
Стекло в зданиях должно противостоять нагрузкам, в том числе ветровым. нагрузок, воздействия людей и животных, а иногда и термических и другие стрессы. Как правило, толщина должна увеличиваться с площадь стеклопакета. Стекло эластично вплоть до разрушения точка, но также полностью хрупкая, поэтому нет постоянного установка или предупреждение о надвигающемся сбое. Поддержка, оказанная стекло повлияет на его прочностные характеристики. Стекло надо резать чтобы обеспечить минимальный зазор 2 мм по всему периметру рамы, чтобы позволить для тепловых перемещений.
ПластикПластмассы относятся к новейшим строительным материалам, начиная от достаточно прочный материал, чтобы заменить металл пенообразными изделиями. Пластмассы считаются в основном органическими материалами, полученными из нефти и, в небольшой степени, угля, которые на каком-то этапе в обработке пластичны при нагревании.
Диапазон свойств настолько велик, что обобщения трудно сделать. Однако пластмассы обычно легкие по весу. и иметь хорошее соотношение прочности к весу, но жесткость ниже чем у практически всех других строительных материалов, а ползучесть высокий.
Пластмассы имеют низкую теплопроводность и теплоемкость, но тепловое движение высокое. Они противостоят широкому спектру химические вещества и не разъедают, но имеют свойство становиться хрупкими с возрастом.
Большинство пластиков горючи и могут выделять ядовитые газы. в огне. Некоторые из них легко воспламеняются, а другие трудно сжечь.
Пластмассы подходят для широкого спектра производства методы, и продукты доступны во многих формах твердых и ячеистые, от мягких и гибких до жестких, от прозрачных до непрозрачный. Различные текстуры и цвета (многие из которых исчезают при использовании) на открытом воздухе) доступны. Пластмассы классифицируются как:
Термопласты, которые всегда размягчаются при нагревании и затвердевают снова на охлаждение, при условии, что они не перегреваются.
Термореактивные пластмассы, подвергающиеся необратимому химическому воздействию изменение, при котором молекулярные цепи сшиваются, поэтому они не могут впоследствии заметно размягчаться под воздействием тепла. Чрезмерный нагрев вызывает обугливание.
Термопласты
Полиэтилен прочный, водо- и маслостойкий, его можно производится во многих цветах. В зданиях используется для холода водопроводные трубы, сантехника и полиэтиленовая пленка (прозрачный или черный). Фильм не должен быть без надобности подвергаться длительному нагреву свыше 50°С или воздействию прямых солнечных лучей. полупрозрачная пленка прослужит всего один-два года при воздействии солнечного света, но углеродная пигментация черной пленки увеличивается устойчивость к солнечному свету.
Поливинилхлорид (ПВХ) не горит и может быть изготовлен в жесткая или гибкая форма. Используется для ливневых стоков, стоков, трубы, короба, изоляция электрических кабелей и т.п.
Акрил, группа пластмасс, содержащих полиметил метакрилат, пропускают больше света, чем стекло, и могут быть легко формованные или изогнутые практически любой формы.
Термореактивные пластмассы
Основное применение термореактивных пластмасс в строительстве: пропитки для бумажных тканей, связующие для ДСП, клеи краски и прозрачные отделки. Фенолформальдегид (бакелит) используется для изготовления электроизоляционных изделий. Мочевина формальдегид используется для производства древесно-стружечных плит.
Эпоксидные смолы для большинства применений поставляются в виде двух частей: смола и отвердитель. Они очень прочные и устойчивые и хорошо сцепляются с большинством материалов. Силиконовые смолы – это вода репеллент и используется для гидроизоляции в кирпичной кладке. Обратите внимание, что жидкость пластик может быть очень токсичным.
РезинаКаучуки аналогичны термореактивным пластикам. в производственный процесс, ряд веществ смешивается с латекс, природный полимер. Технический углерод добавляется для увеличения прочность на растяжение и улучшить износостойкость.
После формования продукт вулканизируется путем нагревания под давление, обычно с присутствием серы. В этом процессе повышается прочность и эластичность. Эбонит полностью вулканизированная твердая резина.
Модифицированные и синтетические каучуки (эластомеры) все чаще используется для строительных изделий. Например, в отличие от натурального каучуки часто обладают хорошей стойкостью к маслам и растворителям. Один из них бутил чрезвычайно прочен, обладает хорошей атмосферостойкостью, отличная стойкость к кислотам и очень низкая воздухопроницаемость.
