Сколько в телефонной розетке вольт: Какое напряжение в городской телефонной сети?

Содержание

Как проверить телефонную розетку

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них – мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

Понятие напряжения

Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой.

Она измеряется в вольтах (сокращённо "В" в русском варианте и V в английском).

Виды телефонной линии связи. Принцип работы

Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки (например, высота голоса или его громкость). Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте.

Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир.

Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Поэтому нужно скорее ответить на главный вопрос: "Какое напряжение должно быть в телефонной линии?". Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться.

В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки. Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком "-") и переменного (знак "

"). От вас потребуется узнать значение величины напряжения тока постоянного.

Узнаём значение необычными способами

Если у Вас нет вольтметра (что вполне возможно, т. к. это предмет не первой необходимости), то специально для данного случая опытные в этом деле люди придумали иные методы проверки напряжения в телефонной линии. Способ довольно забавный (по крайней мере, так кажется на первый взгляд), но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ – это картошка. Да-да, именно картошка.

Корнеплод нужно разрезать пополам, затем воткнуть (желательно в сердцевину овоща) два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети. А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Кроме того, сам провод со знаком "минус" станет тёмным.

Это можно будет увидеть, когда вы его извлечёте из овоща.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид – РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

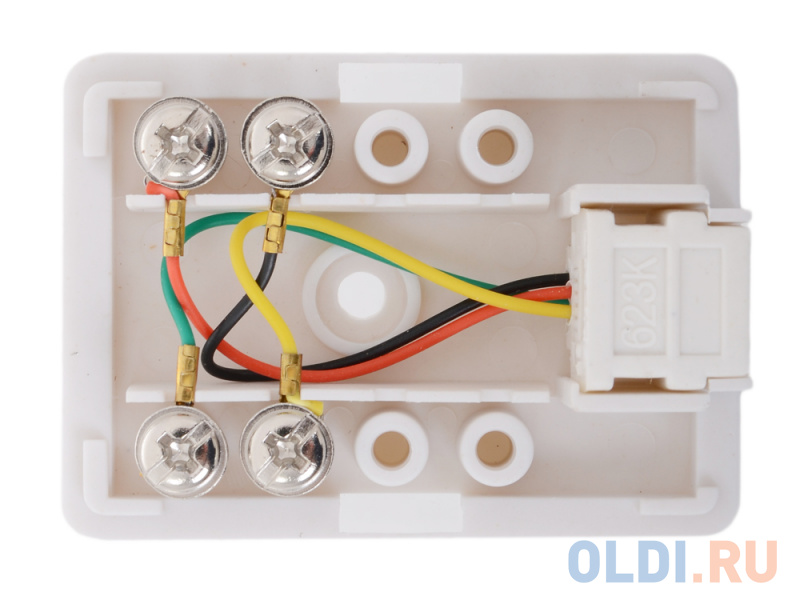

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11.

Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками.

Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования


С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,

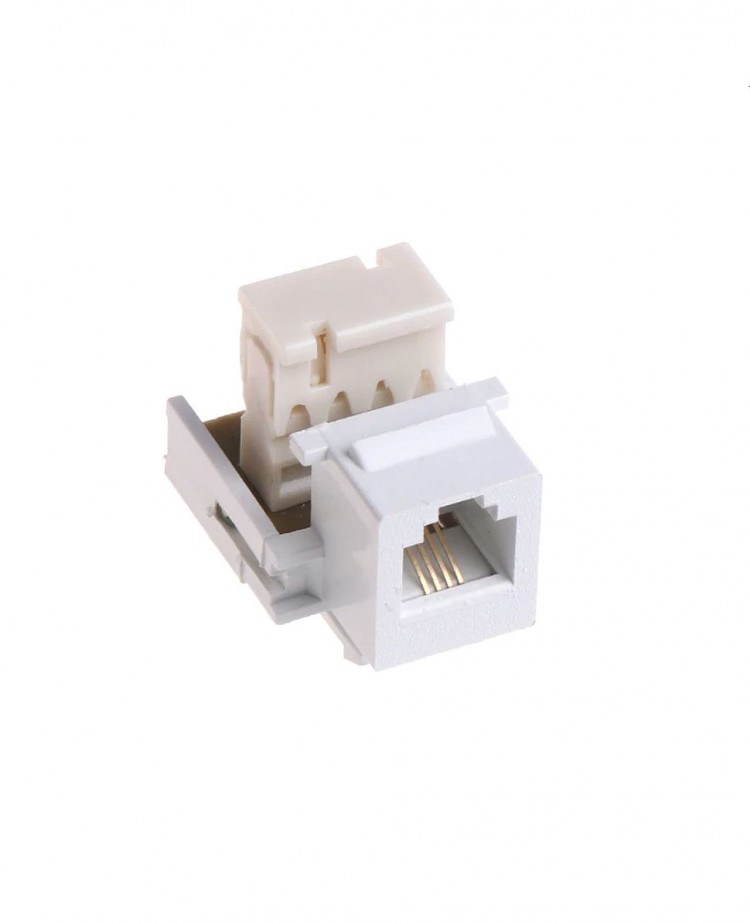

  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа


Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки


Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

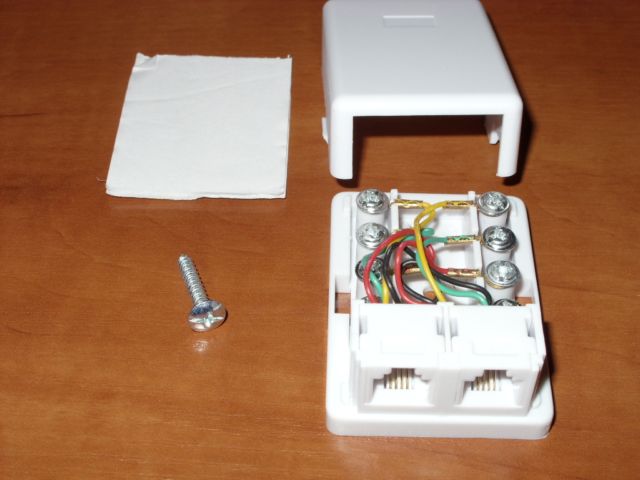

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11


RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения


Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Какое напряжение в телефонной сети? limegamer.ru

All-Audio.pro

Статьи, Схемы, Справочники

Сколько вольт в телефонной сети

Вот ссылка на его англоязычный сайт. На многое конечно рассчитывать не приходится. Но всё таки — собранная лампа работает у меня дома как ночник или же когда вырубают свет, то она неплохо освещает хотя бы одну комнату. Вот схема: Выпрямительную сборку брал от сдохшего компьютерного блока питания. В оригинале использовались 12 сверх-ярких светодиодов, при напряжении в телефонной линии в 48 вольт. Поэтому пришлось поставить 19 светодиодов.

Поиск данных по Вашему запросу:

Сколько вольт в телефонной сети

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅Как у меня взлетел Аккумулятор Литий оказывается взрывается Безопасен ли электро транспорт

Как подключать телефонную розетку по схеме. Сколько вольт в телефонной розетке

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден. Существует два вида тока — постоянный и переменный. Чтобы понять разницу и определить, постоянный или переменный ток находится розетке, следует вникнуть в некоторые технические особенности. Переменный ток имеет свойство изменяться по направлению и величине.

Постоянный же ток обладает устойчивыми качествами и направлением передвижения заряженных частиц. Переменный ток выходит из генераторов электростанции с напряжением, составляющим — тысяч вольт. При подходе к многоквартирному зданию ток уменьшается до 12 тысяч вольт, а на трансформаторной станции преобразуется в вольт.

Напряжение между фазами именуют линейным. Низковольтный участок понижающей подстанции выдает три фазы и нулевой нейтральный провод. Подключение энергопотребителей осуществляется от одной из фаз и нулевого провода. Таким образом, в здание заходит переменный однофазный ток с напряжением вольт. В жилище электричество поступает на счетчик, а далее — через автоматы на коробки каждого помещения.

В коробках имеется разводка по комнате на пару цепей — розеточную и осветительной техники. Автоматы могут предусматриваться по одному для каждого помещения или по одному для каждой цепи. С учетом того, на сколько ампер рассчитана розетка, она может быть включена в группу или быть подключенной к выделенному автомату. Столь высокий удельный вес вызван особенностями этого вида тока — его можно транспортировать на значительные расстояния, изменяя на подстанциях напряжение до нужных параметров.

Источниками постоянного тока чаще всего являются аккумуляторные батареи, гальванические элементы, солнечные панели, термопары. Постоянный ток широко используется в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, радио- и телевизионной аппаратуре.

Постоянный ток применяется в контактных сетях железнодорожного транспорта, а также на корабельных установках. На схеме, представленной ниже, показаны принципиальные отличия между постоянным и переменным токами. Основными параметрами электричества являются его напряжение и частота.

Стандартное напряжение для домашних электросетей — вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным. Напряжение в сети конкретного дома или квартиры может быть отличным от номинала вольт. На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции.

В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20—25 вольт. Скачки напряжения отрицательно сказываются на работоспособности электробытовой техники, поэтому подключения в домашней сети рекомендуется осуществлять через стабилизаторы напряжения.

Все розетки имеют определенную маркировку, по которой можно судить о допустимой токовой нагрузке. Допустимые показатели следует соблюдать, поскольку в противном случае возможен выход оборудования из строя, в том числе его возгорание.

Ко всем легально продаваемым электроприборам прилагается паспорт, где указана потребляемая мощность или номинал токовой нагрузки. Крупнейшими потребителями электроэнергии являются такие электробытовые приборы, как кондиционеры, микроволновые печи, стиральные машины, кухонные электроплиты и духовки.

Таким приборам для нормальной работы понадобится розетка с нагрузкой не меньше 16 ампер. Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах сила тока в розетке , определение нужных величин осуществляется по формуле электрической мощности:.

Показатель мощности имеется в паспорте, напряжение сети известно. Чтобы определить потребление электричества, нужно показатель мощности указывается только в ваттах разделить на величину напряжения. Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки.

Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера. Обратите внимание! Максимально возможный для розетки ток должен находиться в соответствии с мощностью потребителя, подключаемого к электросети. Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме.

Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации. Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны.

Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег тарифы, как правило, в данном случае меньше.

Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии. Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой.

Она измеряется в вольтах сокращённо «В» в русском варианте и V в английском. Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки например, высота голоса или его громкость. Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию.

Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте. Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир.

Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы.

Требуется лишь передача звучания голоса на определённых расстояниях. Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?

Как правило, оно составляет В в случае, если трубка лежит на телефоне. Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется В, что своей величине достаточно невелико.

Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения. Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон.

Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае чтобы подобрать подходящий аппарат и последнем чтобы грамотно выполнить ремонт необходимо измерить напряжение в телефонной линии.

Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки.

От Вас потребуется узнать значение величины напряжения тока постоянного. Если у Вас нет вольтметра что вполне возможно, т. Способ довольно забавный по крайней мере, так кажется на первый взгляд , но очень практичный, легкий и удобный.

Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка. Корнеплод нужно разрезать пополам, затем воткнуть желательно в сердцевину овоща два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким.

Уровни напряжений в телефонной линии. Номинальные параметры сигналов ожидания и вызова?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны.

Напряжение в розетке телефонной

Просмотр полной версии : напряжение телефонной сети. Поэтому с радиотрубок невозможно набрать номер, приходится пользоваться советским дисковым. Вообще там не 4. Попробуйте купить, если это ещё кто-то производит или просто соберите сами Не работают там современные телефоны и на импульсе тоже, напряжение на линии низкое. Знаком с паяльником, травлением плат, но не профи, так, любитель. За ответ спасибо, если не сможем купить, спаяем. Главное понятно что искать, в большинстве радиоточек и магазинов даже понятия не имеют о таких устройствах.

Какое напряжение в городской телефонной сети?

Регистрация Вход. Ответы Mail. Вопросы — лидеры а мужчина простит если, я его назвала слабаком? Не хороший, хороший случай. Не интересует ничего уже почти как полгода

Цифровая или аналоговая АТС

Забыли пароль? Расширенный поиск. Форум Общие форумы Прочие разговоры Как проверить телефонную линию? Показано с 1 по 7 из 7. Тема: Как проверить телефонную линию?

Домен navespro.ru продается

Регистрация Помощь. Всего пользователей — Всего тем — Всего сообщений — Активный участник форумов Сейчас отсутствует. Сообщение 1 : 15 Мая года, ссылка на это сообщение. Связисты, нуна помоч! Какие номинальные уровни напряжений в телефонной линии? Сообщение 2 : 15 Мая года, ссылка на это сообщение.

В розетке постоянный ток или переменный? Какое в сети напряжение

Сколько вольт в телефонной сети

Как минимум, монтёрам нужно определить, какая АТС: цифровая или аналоговая. Да и вообще, не только монтёрам, а любому хозяину помещения желательно знать, какая линия проведена к нему в помещение. Охранная пожарная аппаратура работает с аналоговой обычной АТС. Определить АТС можно с помощью обычного вольтметра: достаточно измерить напряжение телефонной линии.

Какое напряжение в телефонной линии?

ВИДЕО ПО ТЕМЕ: Подключаю телефон к линии АТС

Войти на сайт Зарегистрироваться. Узнать больше. Телефонный звонок от советского телефона. Телефонный звонок с регулятором громкости от советского дискового телефона. В исправном рабочем состоянии. Можно использовать в качестве входного звонка.

Форма сигнала: синусоидальная; трапецеидальная форма сигнала применяется для усиления мощности вызова. Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет возможно, не для всех типов АТС. При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью. Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ.

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден.

Аналоговые линии

Может быть полезно

Аналоговые линии

Характеристики

Напряжение ожидания: 60В

Напряжение в линии, когда поступает звонок: 120В

Форма сигнала: синусоидальная; трапецеидальная форма сигнала применяется для усиления мощности вызова.

Напряжение ожидания – 60 Вольт, причём относительно заземления на одном проводе «–», на другом «0». Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет (возможно, не для всех типов АТС).

При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью.

При импульсном наборе номера происходят кратковременные разрывы цепи (число разрывов равно набираемой цифре номера, а «0» — 10), что вызывает импульсные скачки напряжения до 60 Вольт.

При разговоре и тональном наборе номера постоянная составляющая напряжения всё те же 12 Вольт.

При «вызове», то есть при сигнале звонка на телефонный аппарат поступает напряжение переменного тока в 120 Вольт.

Все напряжения могут меняться в пределах 10-15% в зависимости от типа станции и удалённости от неё абонента.

Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ. Там напряжение ожидания 48 вольт.

Тоновые сигналы телефонной сети

В РФ при пользовании основными и дополнительными услугами телефонной связи, абонентам передаются следующие акустические и вызывные сигналы:

Ответ станции (зуммер) — информирует абонента о готовности станций к приему номера. Непрерывный синусоидальный сигнал частотой 425 +/- 5 Гц. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменени уровня от минус 15 до минус 5 дБ. Второй акустический сигнал «ответ станции» непрерывный сигнал частотой 425 +/- 3 Гц. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровн от минус 15 до минус 5 дБ.

Посылка вызова — (не КПВ) информирует абонента о поступлении к нему вызова. Прерывистый синусоидальный сигнал частотой 25 или 50 +/- 2 Гц, импульс 1,0 +/- 0,1 с , пауза 4,0 +/- 0,4 с. Первая посылка вызова не менее 0,3 +/- 0,03. Напряжение на зажимах кросса должно быть 95 +/- 5 В эф.

Контроль посылки вызова (КПВ) — информирует вызывающего абонента о свободности вызывающего абонента и посылке ему вызывного сигнала, желательно посылать синхронно с сигналом посылки вызова. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 1,0 +/- 0,1 с, пауза 4,0 +/- 0,4 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 дБ до минус 5 дБ,

Сигнал «Занято» — информирует абонента о занятости вызываемого абонента после набора номера или об отбое другого абонента после разговора, или при всех состояниях непроизводительного занятия. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 0,3 — 0,4 с, пауза 0,3 — 0,4 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 до минус 5 дБ.

Сигнал «Занято при перегрузке» — информирует вызывающего абонента об отказе в обслуживании из-за отсутствия свободных соединительных путей и станционных приборов. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 0,15 — 0,2 с, пауза 0,15 — 0,2 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 до минус 5 дБ.

Указательный сигнал — информирует абонента о невозможности установлени связи из-за устойчивой причины (отключение абонентской линии, изменение категории абонента). Последовательная передача трех частот: 1 = 950 +/- 5 Гц, 2 = 1400 +/- 5 Гц, 3 = 1800 +/- 5 Гц. Частоты передаются в указанном порядке. Длительность импульса каждой частоты 0,33 +/- 0,07 с, пауза между 1 и 2; 2 и 3 не более 0,03 с. Длительность интервала между посылками из трех частот = 1+/-0,25 с. Разность между уровнями соответствующих частот не должна быть более 3 дБ. Уровень сигнала от минус 15 до минус 5 дБ.

Сигнал «вмешательства» — информирует абонентов УПАТС, участвувщих в разговоре, о подключении оператора или третьего абонента. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, первый импульс 0,25 +/- 0,025 с, первая пауза 0,25 +/- 0,025 с, второй импульс 0,25 +/- 0,025 с, вторая пауза 1,25 +/- 0,3 с. Сигнал передается в течение всего времени вмешательства на фоне разговора. Уровень сигнала от минус 20 до минус 10 дБ. Сигнал используетс для предоставления абонентам дополнительных услуг.

Сигнал «уведомления» (callwaiting) — информирует абонента, занятого в разговоре, о поступлении нового вызова. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, импульс 0,2 +/- 0,02 с, пауза 5,0 +/- 0,5 с. Уровень сигнала от минус 20 до минус 10 дБ. Сигнал используется для предоставления абонентам дополнительных услуг.

Сигнал отключения участника конференц-связи — информирует абонентов, участвующих в конференц-связи, об отключении одного из участников. Сигнал отключени — одиночный синусоидальный импульс частотой 425 +/- 3 Гц, продолжительностью 0,3 — 1,0 с. Изменение уровня от минус 15 до минус 5 дБ.

Сигнал неполного сбора — информирует абонента-инициатора о том, что врем сбора конференц-связи окончилось, но подключились не все абоненты. Одиночный синусоидальный сигнал частотой 425 +/- 3 Гц продолжительностью 0,3 — 1,0 с. Изменение уровня от минус 5 до минус 15 дБ.

Подтверждение приема — информирует абонента о том, что заказ на услугу принят или произведена отмена услуги. При положительном исходе абоненту передается сигнал «Ответ станции», при отрицательном — «Указательный сигнал».

«Ожидание» — (контроль посылки сигнала уведомления, НЕ КПВ!) информирует вызывающего абонента о посылке вызываемому абоненту сигнала «уведомление». Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, посылка 0,2 +/- 0,02 с, пауза 5 +/- 0,5 с. Уровень сигнала в точке с нулевым относительным уровнем от минус 15 до минус 5 дБ.

All-Audio.pro

Статьи, Схемы, Справочники

Сколько вольт в телефонной сети

Вот ссылка на его англоязычный сайт. На многое конечно рассчитывать не приходится. Но всё таки — собранная лампа работает у меня дома как ночник или же когда вырубают свет, то она неплохо освещает хотя бы одну комнату. Вот схема: Выпрямительную сборку брал от сдохшего компьютерного блока питания. В оригинале использовались 12 сверх-ярких светодиодов, при напряжении в телефонной линии в 48 вольт. Поэтому пришлось поставить 19 светодиодов.

Поиск данных по Вашему запросу:

Сколько вольт в телефонной сети

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅Как у меня взлетел Аккумулятор Литий оказывается взрывается Безопасен ли электро транспорт

Как подключать телефонную розетку по схеме. Сколько вольт в телефонной розетке

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден. Существует два вида тока — постоянный и переменный. Чтобы понять разницу и определить, постоянный или переменный ток находится розетке, следует вникнуть в некоторые технические особенности. Переменный ток имеет свойство изменяться по направлению и величине.

Постоянный же ток обладает устойчивыми качествами и направлением передвижения заряженных частиц. Переменный ток выходит из генераторов электростанции с напряжением, составляющим — тысяч вольт. При подходе к многоквартирному зданию ток уменьшается до 12 тысяч вольт, а на трансформаторной станции преобразуется в вольт.

Напряжение между фазами именуют линейным. Низковольтный участок понижающей подстанции выдает три фазы и нулевой нейтральный провод. Подключение энергопотребителей осуществляется от одной из фаз и нулевого провода. Таким образом, в здание заходит переменный однофазный ток с напряжением вольт. В жилище электричество поступает на счетчик, а далее — через автоматы на коробки каждого помещения.

В коробках имеется разводка по комнате на пару цепей — розеточную и осветительной техники. Автоматы могут предусматриваться по одному для каждого помещения или по одному для каждой цепи. С учетом того, на сколько ампер рассчитана розетка, она может быть включена в группу или быть подключенной к выделенному автомату. Столь высокий удельный вес вызван особенностями этого вида тока — его можно транспортировать на значительные расстояния, изменяя на подстанциях напряжение до нужных параметров.

Источниками постоянного тока чаще всего являются аккумуляторные батареи, гальванические элементы, солнечные панели, термопары. Постоянный ток широко используется в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, радио- и телевизионной аппаратуре.

Постоянный ток применяется в контактных сетях железнодорожного транспорта, а также на корабельных установках. На схеме, представленной ниже, показаны принципиальные отличия между постоянным и переменным токами. Основными параметрами электричества являются его напряжение и частота.

Стандартное напряжение для домашних электросетей — вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным. Напряжение в сети конкретного дома или квартиры может быть отличным от номинала вольт. На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции.

В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20—25 вольт. Скачки напряжения отрицательно сказываются на работоспособности электробытовой техники, поэтому подключения в домашней сети рекомендуется осуществлять через стабилизаторы напряжения.

Все розетки имеют определенную маркировку, по которой можно судить о допустимой токовой нагрузке. Допустимые показатели следует соблюдать, поскольку в противном случае возможен выход оборудования из строя, в том числе его возгорание.

Ко всем легально продаваемым электроприборам прилагается паспорт, где указана потребляемая мощность или номинал токовой нагрузки. Крупнейшими потребителями электроэнергии являются такие электробытовые приборы, как кондиционеры, микроволновые печи, стиральные машины, кухонные электроплиты и духовки.

Таким приборам для нормальной работы понадобится розетка с нагрузкой не меньше 16 ампер. Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах сила тока в розетке , определение нужных величин осуществляется по формуле электрической мощности:.

Показатель мощности имеется в паспорте, напряжение сети известно. Чтобы определить потребление электричества, нужно показатель мощности указывается только в ваттах разделить на величину напряжения. Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки.

Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера. Обратите внимание! Максимально возможный для розетки ток должен находиться в соответствии с мощностью потребителя, подключаемого к электросети. Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме.

Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации. Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны.

Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег тарифы, как правило, в данном случае меньше.

Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии. Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой.

Она измеряется в вольтах сокращённо «В» в русском варианте и V в английском. Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки например, высота голоса или его громкость. Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию.

Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте. Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир.

Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы.

Требуется лишь передача звучания голоса на определённых расстояниях. Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?

Как правило, оно составляет В в случае, если трубка лежит на телефоне. Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется В, что своей величине достаточно невелико.

Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения. Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон.

Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае чтобы подобрать подходящий аппарат и последнем чтобы грамотно выполнить ремонт необходимо измерить напряжение в телефонной линии.

Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки.

От Вас потребуется узнать значение величины напряжения тока постоянного. Если у Вас нет вольтметра что вполне возможно, т. Способ довольно забавный по крайней мере, так кажется на первый взгляд , но очень практичный, легкий и удобный.

Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка. Корнеплод нужно разрезать пополам, затем воткнуть желательно в сердцевину овоща два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким.

Уровни напряжений в телефонной линии. Номинальные параметры сигналов ожидания и вызова?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны.

Напряжение в розетке телефонной

Просмотр полной версии : напряжение телефонной сети. Поэтому с радиотрубок невозможно набрать номер, приходится пользоваться советским дисковым. Вообще там не 4. Попробуйте купить, если это ещё кто-то производит или просто соберите сами Не работают там современные телефоны и на импульсе тоже, напряжение на линии низкое. Знаком с паяльником, травлением плат, но не профи, так, любитель. За ответ спасибо, если не сможем купить, спаяем. Главное понятно что искать, в большинстве радиоточек и магазинов даже понятия не имеют о таких устройствах.

Какое напряжение в городской телефонной сети?

Регистрация Вход. Ответы Mail. Вопросы — лидеры а мужчина простит если, я его назвала слабаком? Не хороший, хороший случай. Не интересует ничего уже почти как полгода

Цифровая или аналоговая АТС

Забыли пароль? Расширенный поиск. Форум Общие форумы Прочие разговоры Как проверить телефонную линию? Показано с 1 по 7 из 7. Тема: Как проверить телефонную линию?

Домен navespro.ru продается

Регистрация Помощь. Всего пользователей — Всего тем — Всего сообщений — Активный участник форумов Сейчас отсутствует. Сообщение 1 : 15 Мая года, ссылка на это сообщение. Связисты, нуна помоч! Какие номинальные уровни напряжений в телефонной линии? Сообщение 2 : 15 Мая года, ссылка на это сообщение.

В розетке постоянный ток или переменный? Какое в сети напряжение

Сколько вольт в телефонной сети

Как минимум, монтёрам нужно определить, какая АТС: цифровая или аналоговая. Да и вообще, не только монтёрам, а любому хозяину помещения желательно знать, какая линия проведена к нему в помещение. Охранная пожарная аппаратура работает с аналоговой обычной АТС. Определить АТС можно с помощью обычного вольтметра: достаточно измерить напряжение телефонной линии.

Какое напряжение в телефонной линии?

ВИДЕО ПО ТЕМЕ: Подключаю телефон к линии АТС

Войти на сайт Зарегистрироваться. Узнать больше. Телефонный звонок от советского телефона. Телефонный звонок с регулятором громкости от советского дискового телефона. В исправном рабочем состоянии. Можно использовать в качестве входного звонка.

Форма сигнала: синусоидальная; трапецеидальная форма сигнала применяется для усиления мощности вызова. Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет возможно, не для всех типов АТС. При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью. Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ.

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден.

Какое напряжение в телефонной линии связи?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

Понятие напряжения

Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой. Она измеряется в вольтах (сокращённо «В» в русском варианте и V в английском).

Виды телефонной линии связи. Принцип работы

Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки (например, высота голоса или его громкость). Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте.

Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир. Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?». Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки. Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком «

«) и переменного (знак «–»). От Вас потребуется узнать значение величины напряжения тока постоянного.

Узнаём значение необычными способами

Если у Вас нет вольтметра (что вполне возможно, т. к. это предмет не первой необходимости), то специально для данного случая опытные в этом деле люди придумали иные методы проверки напряжения в телефонной линии. Способ довольно забавный (по крайней мере, так кажется на первый взгляд), но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка.

Корнеплод нужно разрезать пополам, затем воткнуть (желательно в сердцевину овоща) два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети. А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Кроме того, сам провод со знаком «минус» станет тёмным. Это можно будет увидеть, когда вы его извлечёте из овоща.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид — РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками. Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

Сколько вольт в телефонной сети

Я случайно оказался на Вашем сайте и у меня есть к Вам вопрос, как ДОЛГО вы проработали в связи?

Меня ОЧЕНЬ интересует как станционный минус может взят для прозвонки кабеля. Ведь станционный минус является землёй для кабельных сооружений. Получается что дя случая с рисунком:

ваш метод прозвонки просто не работает, нет разности потенциалов (стр. Прозвонка рис.3). Какой тип станций Вы имели ввиду?

Вот про тип станций я Вам особо ничего не скажу, ибо работал с линейной частью, а не со станционной. Про «сколько работал» написано на странице «о сайте». Когда начинал, ещё местами стучали декадно-шаговые.

Честно сказавши ни когда не проверял что там, на питающей жиле пары «+» или «-». Помнится, объясняли что питающим выбран «-» из-за гальванических эффектов при коррозии. И то, что такая полярность отлична от автомобильной (общий «-», а всё остальное "+») хорошо запомнилось. Так что Вы своим вопросом меня озадачили.

Я прямо у себя в квартире провёл небольшой эксперимент. Заземление взято с нейтрали электрической сети. Один из проводов пары показал «0» результат измерения напряжения другого провода можете наблюдать на приложенной фотографии (- 65 V). Станция в моём микрорайоне современная, станционщики их называют «эФки».

Напряжения на городском телефоне
P.S. Напряжения проводного телефона

Имеются в виду напряжения подаваемые на телефонный аппарат абонента, ибо в линии включающей в себя блокираторы, АВУ и прочие средства уплотнения сигналы, а значит и напряжения будут немного другие.

Напряжение ожидания – 60 Вольт, причём относительно заземления на одном проводе «–», на другом «0». Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет (возможно, не для всех типов АТС).

При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью.

При импульсном наборе номера происходят кратковременные разрывы цепи (число разрывов равно набираемой цифре номера, а «0» – 10), что вызывает импульсные скачки напряжения до 60 Вольт.

При разговоре и тональном наборе номера постоянная составляющая напряжения всё те же 12 Вольт.

При «вызове», то есть при сигнале звонка на телефонный аппарат поступает напряжение переменного тока в 120 Вольт.

Все напряжения могут меняться в пределах 10-15% в зависимости от типа станции и удалённости от неё абонента.

Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ. Там напряжение ожидания 48 вольт.

P.S.2 Несколько позже разместил страницу с диаграммами работы телефонной линии: Схема и описание работы телефонного аппарата

Телефон не реагирует на поднятие трубки

→ ? Здравствуйте!
Очень хотелось бы услышать ответ на свою проблему: есть городской телефон, который не реагирует на поднятие трубки. То есть я набираю номер этого телефона, он начинает звенеть, естественно поднимается трубка, продолжают идти вызовы и их слышно как тоновые какие то посылки в самой трубки. А у человека, который звонит продолжают идти гудки на вызов. Буду очень признателен за оказанную помощь.

P.S. Думал, что вышел со строя ТДН-4/БУВ, но его вроде бы тестировали все нормально.

Я больше по линейной части, а не по станционной.

Для меня это цепь из трёх логических узлов: станционное оборудование, линия, аппарат абонента. Я бы менял всё поочерёдно в последовательности:
1. аппарат абонента,
2. станционный блок,
3. линия.

Линия может давать такой эффект при большом сопротивлении шлейфа (>1200 Ом)

Установил в загородном доме мини-АТС Панасоник, связал все комнаты и постройки установив антикварные дисковые телефонные аппараты. Все аппараты работают кроме одного, у него отсутствует гудок и с него не возможно позвонить, зато на него звонок проходит нормально. Аппарат рабочий, в квартире на линии МГТС он работает.

Как я понимаю проблема в разности напряжений (60В у МГТС и 24В у Панасоника), замерял сопротивление на клеммах, у работающего телефона 0,4 кОма, у неработающего 22 кОма. Можно это как либо исправить (в частности поможет ли телефонный адаптер лидер-квант?)

Ваша мини-АТС не воспринимает этот аппарат из-за того, что при поднятой трубке его сопротивление слишком велико. Сигнал "ответ станции" и прочие выдаёт именно АТС. То есть для вашего Панасоника этот аппарат постоянно находится в режиме "трубка лежит". Можно добиться срабатывания АТС уменьшив сопротивление системы телефон-микрофон присоединив параллельно им резистор. Но это надо делать внутри аппарата и громкость звука уменьшится.

Также может быть не совсем исправен телефон. В старых аппаратах много подвижных контактов – где-то окисел. 60 Вольт его пробивает, а 24 – нет.

Я не знаю, что такое адаптер лидер-квант.

Аппарат я разбирал, внешне все контакты в идеальном состоянии. Читал на буржуйских форумах и в описании продавцов антиквариата – проблема не единичная, видимо носит системный характер, в описании к подобным аппаратам видел комментарии – "полностью адаптирован под современные американские атс" или "аппарат в оригинальном состоянии, может принимать звонок, вызов с него не возможен".

Найти мастера по старым аппаратам в Москве и области не могу, всех кого нахожу в интернете как правило слышу одно и тоже – "выкинь, и поставь новый".

Мерял сопротивление трубки, максимально оно 3,6 кОм. Если конечно я правильно мерял (из нее идет 4 провода, 2 из которых замкнуты на 1 контакт, и два идут на разные, я мерял сопротивление между общим контактом и 2 другими. Видимо 22 кОм дает что то еще.

Почитал описание Лидер-квант, вероятно поможет, но не 100%. Как бы там ситуация немного другая.

В момент поднятия трубки элементы телефонного аппарата подключаются к линии последовательно: телефон (наушник), микрофон, номеронабиратель. Пока номеронабиратель не повёрнут он должен быть замкнут накоротко. То есть сопротивление в линию должны выдавать только микрофон и наушник. Некоторую разницу могут создавать и другие элементы схемы трансформатор и диоды, но как они включаются в Вашем аппарате и есть ли они там вообще я сказать не могу.

В старых аппаратах чаще всего выходил из строя угольный микрофон. Попробуйте поменять может быть проблема этим и решится. Аппарат на фотографии конечно красивый. Непонятно где брали детали к такому телефону – микрофон там явно не родной. Может реставраторы уже и современный электронный впихнули, а он с остальной схемой и не включается.

Тем не менее спасибо за совет, попробую подсоединить другую трубку

Почему "дзынькает" старый телефон

→ ? День добрый! У меня к Вам вопросик имеется. На этот раз по телефонии. Как объяснить такой факт: имеется обычный советский дисковый телефон с электромеханическим звонком. Если встать монтёрской телефонной трубкой параллельно на розетку, куда подключен этот телефон, то звонок в телефоне "дзынькает" один раз в момент прикасания трубкой к обоим контактам розетки, не могу понять, чем это вызвано, звонок ведь звонит от переменного напряжения, поступающего в катушку звонка, а где у нас переменное вызывное напряжение в этом случае, мы же просто становимся параллельно телефону трубкой.

Когда трубка не подключена (не поднята) в линии –60 Вольт, когда трубка подключена в линии –12 Вольт. Есть такое понятие в электротехнике – "переходной процесс". Из-за индуктивности и ёмкости в цепи на короткий момент возникает напряжение обратное по знаку от перехода. То есть:

потом короткий импульс с U=(60–12)–12=+36 (Вольт),

потом опять –12 Вольт.

Этот кратковременный скачок с амплитудой 96 Вольт и вызывает срабатывание якоря зуммера.

P.S.Эффект "подзваниванивания" возникает не всегда и зависит от механической настройки звонка. То есть его можно, как искусственно сделать, так и заглушить.

Иногда этот эффект может оказаться полезным – так с его помощью можно определить набор номера с параллельного аппарата или незаконное подключение к линии. При чувствительной настройке звонка колокольчики зуммера позванивают от набора номера или в момент включения трубки параллельного аппарата.

Эффект не появляется при прослушке линии специальными средствами. В этом случае напряжение в линии не изменяется.

→ ? Здравствуйте, пожалуйста помогите ответить на вопросы:
1. Величина вызывного напряжения на абонентской линии;
2.Каков уровень сигнала разговора в телефонной линии.
3.Для чего в связи применяют стальную проволоку диаметрами 1,3,4,5,6 мм.
4. Какое сопротивление заземления у цифровых АТС.
5. На какое напряжение настраивают выпрямители городских АТС.
6.Сопротивление изоляции линии ГТС

1. Вызывное напряжение 120 Вольт переменного тока. Страница → Напряжения на городском телефоне (эта же)

2. Не знаю. Ищите в ГОСТах где-то там это, возможно есть. Напряжение при поднятой трубке 12 Вольт, но это не уровень сигнала.

3. Стальную проволоку применяли в линиях радиофикации, но диаметры там другие. Применялся провод ПТПЖ 1х2х0,6 и ПТПЖ 1х2х1,2 для разводки радио по зданиям. Стальная проволока диаметром 2, 3 и 4 мм применялась для воздушных линий связи. Диаметры 5 и 6 мм шли уже биметаллические, так что это уже не совсем сталь. Толстую проволоку применяли для всевозможных бандажей опор. Так же проволоку 3 и 4 мм используют для заготовки каналов кабельной канализации. (страница → Раскатка проволоки и соединение проводов)

5. Раньше было 60 Вольт. Но возможно сейчас что-либо изменилось.

Я случайно оказался на Вашем сайте и у меня есть к Вам вопрос, как ДОЛГО вы проработали в связи?

Меня ОЧЕНЬ интересует как станционный минус может взят для прозвонки кабеля. Ведь станционный минус является землёй для кабельных сооружений. Получается что дя случая с рисунком:

ваш метод прозвонки просто не работает, нет разности потенциалов (стр. Прозвонка рис.3). Какой тип станций Вы имели ввиду?

Вот про тип станций я Вам особо ничего не скажу, ибо работал с линейной частью, а не со станционной. Про «сколько работал» написано на странице «о сайте». Когда начинал, ещё местами стучали декадно-шаговые.

Честно сказавши ни когда не проверял что там, на питающей жиле пары «+» или «-». Помнится, объясняли что питающим выбран «-» из-за гальванических эффектов при коррозии. И то, что такая полярность отлична от автомобильной (общий «-», а всё остальное "+») хорошо запомнилось. Так что Вы своим вопросом меня озадачили.

Я прямо у себя в квартире провёл небольшой эксперимент. Заземление взято с нейтрали электрической сети. Один из проводов пары показал «0» результат измерения напряжения другого провода можете наблюдать на приложенной фотографии (- 65 V). Станция в моём микрорайоне современная, станционщики их называют «эФки».

Напряжения на городском телефоне
P.S. Напряжения проводного телефона

Имеются в виду напряжения подаваемые на телефонный аппарат абонента, ибо в линии включающей в себя блокираторы, АВУ и прочие средства уплотнения сигналы, а значит и напряжения будут немного другие.

Напряжение ожидания – 60 Вольт, причём относительно заземления на одном проводе «–», на другом «0». Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет (возможно, не для всех типов АТС).

При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью.

При импульсном наборе номера происходят кратковременные разрывы цепи (число разрывов равно набираемой цифре номера, а «0» – 10), что вызывает импульсные скачки напряжения до 60 Вольт.

При разговоре и тональном наборе номера постоянная составляющая напряжения всё те же 12 Вольт.

При «вызове», то есть при сигнале звонка на телефонный аппарат поступает напряжение переменного тока в 120 Вольт.

Все напряжения могут меняться в пределах 10-15% в зависимости от типа станции и удалённости от неё абонента.

Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ. Там напряжение ожидания 48 вольт.

P.S.2 Несколько позже разместил страницу с диаграммами работы телефонной линии: Схема и описание работы телефонного аппарата

Телефон не реагирует на поднятие трубки

→ ? Здравствуйте!
Очень хотелось бы услышать ответ на свою проблему: есть городской телефон, который не реагирует на поднятие трубки. То есть я набираю номер этого телефона, он начинает звенеть, естественно поднимается трубка, продолжают идти вызовы и их слышно как тоновые какие то посылки в самой трубки. А у человека, который звонит продолжают идти гудки на вызов. Буду очень признателен за оказанную помощь.

P.S. Думал, что вышел со строя ТДН-4/БУВ, но его вроде бы тестировали все нормально.

Я больше по линейной части, а не по станционной.

Для меня это цепь из трёх логических узлов: станционное оборудование, линия, аппарат абонента. Я бы менял всё поочерёдно в последовательности:
1. аппарат абонента,
2. станционный блок,
3. линия.

Линия может давать такой эффект при большом сопротивлении шлейфа (>1200 Ом)

Установил в загородном доме мини-АТС Панасоник, связал все комнаты и постройки установив антикварные дисковые телефонные аппараты. Все аппараты работают кроме одного, у него отсутствует гудок и с него не возможно позвонить, зато на него звонок проходит нормально. Аппарат рабочий, в квартире на линии МГТС он работает.

Как я понимаю проблема в разности напряжений (60В у МГТС и 24В у Панасоника), замерял сопротивление на клеммах, у работающего телефона 0,4 кОма, у неработающего 22 кОма. Можно это как либо исправить (в частности поможет ли телефонный адаптер лидер-квант?)

Ваша мини-АТС не воспринимает этот аппарат из-за того, что при поднятой трубке его сопротивление слишком велико. Сигнал "ответ станции" и прочие выдаёт именно АТС. То есть для вашего Панасоника этот аппарат постоянно находится в режиме "трубка лежит". Можно добиться срабатывания АТС уменьшив сопротивление системы телефон-микрофон присоединив параллельно им резистор. Но это надо делать внутри аппарата и громкость звука уменьшится.

Также может быть не совсем исправен телефон. В старых аппаратах много подвижных контактов – где-то окисел. 60 Вольт его пробивает, а 24 – нет.

Я не знаю, что такое адаптер лидер-квант.

Аппарат я разбирал, внешне все контакты в идеальном состоянии. Читал на буржуйских форумах и в описании продавцов антиквариата – проблема не единичная, видимо носит системный характер, в описании к подобным аппаратам видел комментарии – "полностью адаптирован под современные американские атс" или "аппарат в оригинальном состоянии, может принимать звонок, вызов с него не возможен".

Найти мастера по старым аппаратам в Москве и области не могу, всех кого нахожу в интернете как правило слышу одно и тоже – "выкинь, и поставь новый".

Мерял сопротивление трубки, максимально оно 3,6 кОм. Если конечно я правильно мерял (из нее идет 4 провода, 2 из которых замкнуты на 1 контакт, и два идут на разные, я мерял сопротивление между общим контактом и 2 другими. Видимо 22 кОм дает что то еще.

Почитал описание Лидер-квант, вероятно поможет, но не 100%. Как бы там ситуация немного другая.

В момент поднятия трубки элементы телефонного аппарата подключаются к линии последовательно: телефон (наушник), микрофон, номеронабиратель. Пока номеронабиратель не повёрнут он должен быть замкнут накоротко. То есть сопротивление в линию должны выдавать только микрофон и наушник. Некоторую разницу могут создавать и другие элементы схемы трансформатор и диоды, но как они включаются в Вашем аппарате и есть ли они там вообще я сказать не могу.

В старых аппаратах чаще всего выходил из строя угольный микрофон. Попробуйте поменять может быть проблема этим и решится. Аппарат на фотографии конечно красивый. Непонятно где брали детали к такому телефону – микрофон там явно не родной. Может реставраторы уже и современный электронный впихнули, а он с остальной схемой и не включается.

Тем не менее спасибо за совет, попробую подсоединить другую трубку

Почему "дзынькает" старый телефон

→ ? День добрый! У меня к Вам вопросик имеется. На этот раз по телефонии. Как объяснить такой факт: имеется обычный советский дисковый телефон с электромеханическим звонком. Если встать монтёрской телефонной трубкой параллельно на розетку, куда подключен этот телефон, то звонок в телефоне "дзынькает" один раз в момент прикасания трубкой к обоим контактам розетки, не могу понять, чем это вызвано, звонок ведь звонит от переменного напряжения, поступающего в катушку звонка, а где у нас переменное вызывное напряжение в этом случае, мы же просто становимся параллельно телефону трубкой.

Когда трубка не подключена (не поднята) в линии –60 Вольт, когда трубка подключена в линии –12 Вольт. Есть такое понятие в электротехнике – "переходной процесс". Из-за индуктивности и ёмкости в цепи на короткий момент возникает напряжение обратное по знаку от перехода. То есть:

потом короткий импульс с U=(60–12)–12=+36 (Вольт),

потом опять –12 Вольт.

Этот кратковременный скачок с амплитудой 96 Вольт и вызывает срабатывание якоря зуммера.

P.S.Эффект "подзваниванивания" возникает не всегда и зависит от механической настройки звонка. То есть его можно, как искусственно сделать, так и заглушить.

Иногда этот эффект может оказаться полезным – так с его помощью можно определить набор номера с параллельного аппарата или незаконное подключение к линии. При чувствительной настройке звонка колокольчики зуммера позванивают от набора номера или в момент включения трубки параллельного аппарата.

Эффект не появляется при прослушке линии специальными средствами. В этом случае напряжение в линии не изменяется.

→ ? Здравствуйте, пожалуйста помогите ответить на вопросы:
1. Величина вызывного напряжения на абонентской линии;
2.Каков уровень сигнала разговора в телефонной линии.
3.Для чего в связи применяют стальную проволоку диаметрами 1,3,4,5,6 мм.
4. Какое сопротивление заземления у цифровых АТС.
5. На какое напряжение настраивают выпрямители городских АТС.
6.Сопротивление изоляции линии ГТС

1. Вызывное напряжение 120 Вольт переменного тока. Страница → Напряжения на городском телефоне (эта же)

2. Не знаю. Ищите в ГОСТах где-то там это, возможно есть. Напряжение при поднятой трубке 12 Вольт, но это не уровень сигнала.

3. Стальную проволоку применяли в линиях радиофикации, но диаметры там другие. Применялся провод ПТПЖ 1х2х0,6 и ПТПЖ 1х2х1,2 для разводки радио по зданиям. Стальная проволока диаметром 2, 3 и 4 мм применялась для воздушных линий связи. Диаметры 5 и 6 мм шли уже биметаллические, так что это уже не совсем сталь. Толстую проволоку применяли для всевозможных бандажей опор. Так же проволоку 3 и 4 мм используют для заготовки каналов кабельной канализации. (страница → Раскатка проволоки и соединение проводов)

5. Раньше было 60 Вольт. Но возможно сейчас что-либо изменилось.

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них – мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

Понятие напряжения

Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой. Она измеряется в вольтах (сокращённо "В" в русском варианте и V в английском).

Виды телефонной линии связи. Принцип работы

Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки (например, высота голоса или его громкость). Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте.

Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир. Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Поэтому нужно скорее ответить на главный вопрос: "Какое напряжение должно быть в телефонной линии?". Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки. Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком "-") и переменного (знак "

"). От вас потребуется узнать значение величины напряжения тока постоянного.

Узнаём значение необычными способами

Если у Вас нет вольтметра (что вполне возможно, т. к. это предмет не первой необходимости), то специально для данного случая опытные в этом деле люди придумали иные методы проверки напряжения в телефонной линии. Способ довольно забавный (по крайней мере, так кажется на первый взгляд), но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ – это картошка. Да-да, именно картошка.

Корнеплод нужно разрезать пополам, затем воткнуть (желательно в сердцевину овоща) два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети. А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Кроме того, сам провод со знаком "минус" станет тёмным. Это можно будет увидеть, когда вы его извлечёте из овоща.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид – РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками. Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

Телефонная розетка схема подключения 2 провода. Как подключить телефонный кабель к телефонной розетке (схема)

Телефон - это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром , рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток


при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

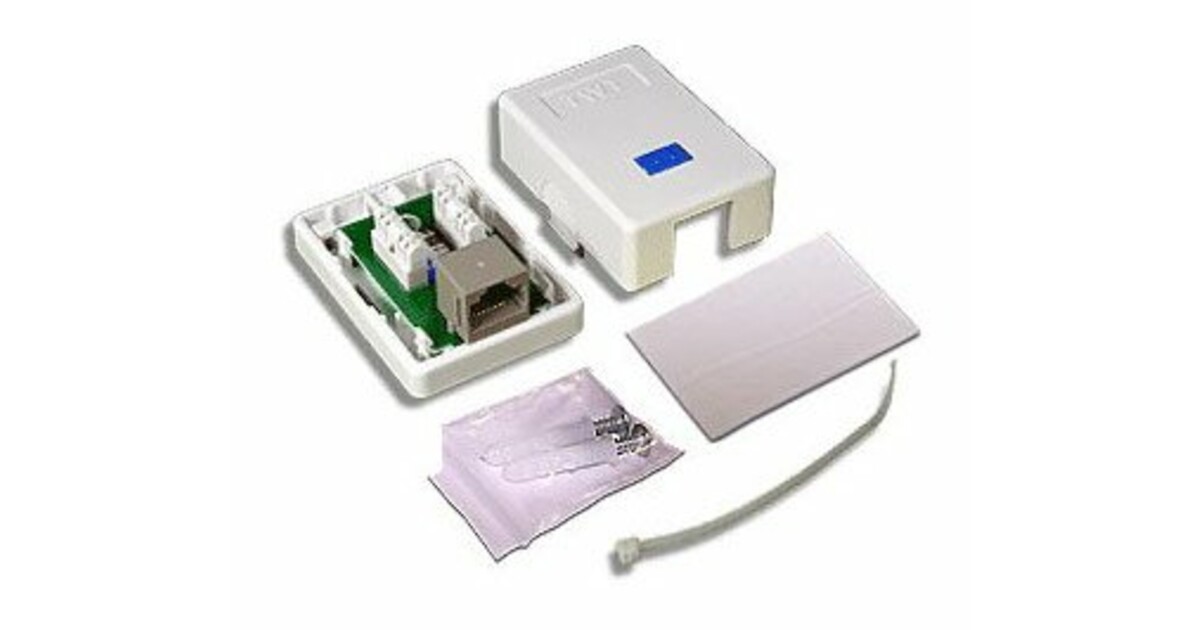

Телефонная розетка - приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

  1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
  2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
  3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами - накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

  1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
  2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

  1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
  2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
  3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, - RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них - RJ-11 и RJ-12 - имеют несколько нюансов:

  1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
  2. Телефоны подключаются к двум центральным контактам.
  3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

  1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
  2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит - его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

  • отвертка с ручкой, покрытой изоляционным материалом;
  • подрозетник;
  • кабель - пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
  • перфоратор;
  • непосредственно розетка;
  • несколько саморезов;
  • кусачки;
  • лента изоляционная;
  • мультиметр;
  • перчатки для защиты рук;
  • двухсторонний скотч;
  • карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

  1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
  2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
  3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
  4. Подсоединить контакты к проводникам.

  1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
  2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
  3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
  4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

  1. Сразу отметить на стене разводку и месторасположение розетки.
  2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
  3. Конструкция закрепляется в подрозетнике распорными винтами.
  4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах - при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

  1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
  2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
  3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом - положительные, контакты таких же цветов, но без белого, - отрицательные.
  4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые - положительные, красные, желтые, синие - отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Подключение такого устройства, как телефонная розетка (разъём), на первый взгляд, не представляет особого труда. Электрическое напряжение, подающееся к ней, безопасно для человека. Поэтому кажется, что всё можно сделать без отключения от источника тока. Однако, проводя соединения проводов, стоит учитывать, что если в процессе работы кто-нибудь позвонит, можно получить удар током. Напряжение во время вызова возрастает до 120 вольт, а такая величина уже ощутимо бьёт по пальцам.

На самом же деле, для человека, незнакомого с конструктивными особенностями телефона и схемой подсоединения проводов , собрать всю линию будет не так-то и просто. Однако ничего невозможного нет. Достаточно хотя бы теоретически представлять, как подключать провода, и тогда вся работа займёт не более получаса.

Разъёмов для соединения кабеля и телефона в квартире может быть сколько угодно. Соединяются все разъёмные устройства параллельно, а используется в линии всего-навсего два провода. Если же ваше устройство связи не работает после монтажа – достаточно просто поменять проводки местами. А теперь разберёмся более детально.

Все мы привыкли к тому, что провода в наших квартирах в своей массе крепятся к стене в нижней её части. В новых же домах все коммуникации прячутся внутрь стены, а различные кабели можно также спрятать внутрь плинтуса. Когда проводка прячется в стене , то для прокладки кабеля делается канавка до места установки розеточного разъёма. Во всех случаях выполняется комплекс следующих мероприятий:

  1. При помощи «болгарки» штробится канал, в который укладывается провод. Для того чтобы провода держались в канавке их укрепляют там гипсом. После высыхания гипса канавка штукатурится и зашпаклёвывается.
  2. Вторым вариантом крепления кабеля в канале является использование пластиковых скоб, которые прижимают проводку к стене. Такой метод предусматривает открытое крепление, но его также можно использовать при большом количестве линий электропроводки внутри канала.
  3. Крепление под плинтус довольно простое, если у вас есть пластмассовые плинтусы со специальными канавками. Деревянные же плинтуса придётся делать на заказ с фрезеровкой под провода. Использование старого деревянного плинтуса заставит стамеской выдалбливать канавку.
  4. Следующим шагом будет установка и подключение положенного кабеля к разъёму. Розеточный разъём крепится к стене шурупами через отверстия в задней части коробки. После этого проводки подсоединяются к клемам и закрывается крышка коробки. Этот метод подходит, когда имеется коробка разъёма внешнего типа.
  5. Если же коробка внутреннего типа то придётся делать углубление в стене при помощи перфоратора по размерам розеточной коробки. Коробка внутри углубления подключается к проводкам и закрепляется гипсовым раствором. После засыхания гипса всё вокруг коробки аккуратно зашпаклёвывается.

Прежде чем подключать проводки , их нужно проверить тестером на полярность. Если же соединение осуществлено неправильно, то аппаратура работать не будет. Но это не повод для расстройства – достаточно будет просто поменять провода местами. Все указанные действия не такие уж сложные для новичка. В этом случае схема может понадобиться только для того, чтобы знать где будут проходить те или иные кабели.

Подключение к проводам разъёмных устройств

Существуют розеточные разъёмы старого и нового типов. Телефон, как и любая техника прошёл свои ступени эволюции. Когда-то соединение с аппаратом осуществлялось напрямую. Во второй половине 20 века стали использовать соединение с помощью розеток (разъёмов). Такие разъёмы и вилки к ним обозначались буквами РТШК-4, то есть разъёмы телефонные штепсельного типа с четырьмя контактами. Эти разъёмы позволяли подключать к ним два аппарата.

Сейчас в жилых домах используются только два контакта. Обозначаются такие разъёмы буквами и цифрами: rj-9, rj-11, rj-12. Первый из них предназначается для подключения переговорной трубки к аппарату, а последний используется в офисных помещениях, так как может использовать несколько линий. Нас же интересует второй из разъёмов.

Подключать розеточный разъём rj-11 можно и самостоятельно, не вызывая специалиста. Главное – придерживаться схемы и подготовить необходимые для работы инструменты:

  • несмотря на то что телефонная линия является токопроводящей, в работе нужно использовать резиновые перчатки; в данном случае не нужны перчатки, которыми пользуются электрики – достаточно взять те, что продаются в хозяйственных магазинах;
  • чтобы ничего не напутать с проводами необходимо иметь при себе тестер для проверки напряжения;
  • обязательно понадобятся как крестовая, так и плоская отвёртка ;
  • снимать изоляцию помогут плоскогубцы и какой-нибудь нож;
  • следует запастись нужным метражом двужильного кабеля сечением от 0,3 до 0,5 миллиметров.

Когда подготовительные работы окончены, приступаем к сборке схемы всей линии. Основная работа осуществляется в несколько этапов:

  1. Одеваем перчатки и начинаем снимать в нужных местах изоляцию. Изоляция снимается аккуратно, чтобы не повредились внутренние жилы. Повреждение жил может вызвать поломку и всё придётся делать заново.
  2. Следующим этапом следует подключение кабеля к розетке. Здесь обязательно надо сверяться со схемой, которая есть либо в инструкции, либо внутри корпуса розеточного разъёма.
  3. Тестером проверяем «плюс» и «минус». Если неправильно подсоединить провода, то в трубке всегда будут присутствовать помехи. Провода крепятся в специальных пазах и закрепляются винтами.
  4. На последнем этапе крепится корпус розеточного разъёма. Как он крепится уже говорилось: или встраивается в стену, или крепится на неё.

На этом, можно сказать, что установка линии завершена. Если не возникло новых проблем – значит, всё сделано правильно.

Подключение телефонной розетки. Схема для разъёмов типа RJ

Делая самостоятельное подключение, покупайте универсальный розеточно-вилочный разъём . В такие разъёмы без проблем подключаются как телефоны старого образца, так и новые. Внутри корпуса встроен соединитель для разъёма rj-11 и четыре контакта для крепления кабеля. Подключается всё элементарно: к клемам крепятся два входящих провода (красный и зелёный). Красной изоляцией обозначается жила со знаком «плюс» и зелёным со знаком «минус». Рядом с контактами располагается пластмассовый язычок, рядом с которым и крепятся эти две проводящие жилы.

Бывают случаи, когда по незнанию куплена розетка с шестью контактами . Такой стандарт идёт для RJ-25. В жилых домах и квартирах он не применяется, но подключить его всё-таки можно. Как правильно подключить телефонную розетку в этом случае, поможет схема:

  • к третьему и четвёртому контактам подключаются проводки – красный и зелёный, которые находятся на самом верху;
  • кабели ко всем розеточным разъёмам используются всегда одного типа.

Подключение телефонной розетки legrand

Название пошло от одноимённой фирмы. Вся продукция этого французского бренда имеет высокое качество и простоту в работе. Подключать провода проще чем во всех описанных случаях. Используя legrand, не требуется оголять жилы от изоляции, чтобы подсоединить к контактам. Конструктивные особенности розеточного разъёма таковы, что при вставлении проводка внутрь зажима, изоляция сама обрезается , насколько требуется. Одним поворотом зажима, изоляция зачищается и очищенная жила закрепляется.

После подключения к legrand линии, её проверяют специальными приборами. Специалисты советуют делать это при помощи мультиметра . Напряжение на клеммах не должно превышать 60 вольт . Если всё так, значит, соединение было сделано точно по схеме.

И телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

  1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
  2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
  3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
  4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
  5. Собрать корпус розетки.
  6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

  • Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).
  • Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
  • (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
  • 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
  • 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

Аналоговые линии

Аналоговые линии

Напряжение ожидания – 60 Вольт, причём относительно заземления на одном проводе «–», на другом «0». Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет (возможно, не для всех типов АТС).

При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью.

При импульсном наборе номера происходят кратковременные разрывы цепи (число разрывов равно набираемой цифре номера, а «0» - 10), что вызывает импульсные скачки напряжения до 60 Вольт.

При разговоре и тональном наборе номера постоянная составляющая напряжения всё те же 12 Вольт.

При «вызове», то есть при сигнале звонка на телефонный аппарат поступает напряжение переменного тока в 120 Вольт.

Все напряжения могут меняться в пределах 10-15% в зависимости от типа станции и удалённости от неё абонента.

Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ. Там напряжение ожидания 48 вольт.

В РФ при пользовании основными и дополнительными услугами телефонной связи, абонентам передаются следующие акустические и вызывные сигналы:

  • Ответ станции (зуммер) - информирует абонента о готовности станций к приему номера. Непрерывный синусоидальный сигнал частотой 425 +/- 5 Гц. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменени уровня от минус 15 до минус 5 дБ. Второй акустический сигнал «ответ станции» непрерывный сигнал частотой 425 +/- 3 Гц. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровн от минус 15 до минус 5 дБ.

  • Посылка вызова - (не КПВ) информирует абонента о поступлении к нему вызова. Прерывистый синусоидальный сигнал частотой 25 или 50 +/- 2 Гц, импульс 1,0 +/- 0,1 с , пауза 4,0 +/- 0,4 с. Первая посылка вызова не менее 0,3 +/- 0,03. Напряжение на зажимах кросса должно быть 95 +/- 5 В эф.

  • Контроль посылки вызова (КПВ) - информирует вызывающего абонента о свободности вызывающего абонента и посылке ему вызывного сигнала, желательно посылать синхронно с сигналом посылки вызова. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 1,0 +/- 0,1 с, пауза 4,0 +/- 0,4 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 дБ до минус 5 дБ,

  • Сигнал «Занято» - информирует абонента о занятости вызываемого абонента после набора номера или об отбое другого абонента после разговора, или при всех состояниях непроизводительного занятия. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 0,3 - 0,4 с, пауза 0,3 - 0,4 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 до минус 5 дБ.

  • Сигнал «Занято при перегрузке» - информирует вызывающего абонента об отказе в обслуживании из-за отсутствия свободных соединительных путей и станционных приборов. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 0,15 - 0,2 с, пауза 0,15 - 0,2 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 до минус 5 дБ.

  • Указательный сигнал - информирует абонента о невозможности установлени связи из-за устойчивой причины (отключение абонентской линии, изменение категории абонента). Последовательная передача трех частот: 1 = 950 +/- 5 Гц, 2 = 1400 +/- 5 Гц, 3 = 1800 +/- 5 Гц. Частоты передаются в указанном порядке. Длительность импульса каждой частоты 0,33 +/- 0,07 с, пауза между 1 и 2; 2 и 3 не более 0,03 с. Длительность интервала между посылками из трех частот = 1+/-0,25 с. Разность между уровнями соответствующих частот не должна быть более 3 дБ. Уровень сигнала от минус 15 до минус 5 дБ.

  • Сигнал «вмешательства» - информирует абонентов УПАТС, участвувщих в разговоре, о подключении оператора или третьего абонента. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, первый импульс 0,25 +/- 0,025 с, первая пауза 0,25 +/- 0,025 с, второй импульс 0,25 +/- 0,025 с, вторая пауза 1,25 +/- 0,3 с. Сигнал передается в течение всего времени вмешательства на фоне разговора. Уровень сигнала от минус 20 до минус 10 дБ. Сигнал используетс для предоставления абонентам дополнительных услуг.

  • Сигнал «уведомления» (callwaiting) - информирует абонента, занятого в разговоре, о поступлении нового вызова. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, импульс 0,2 +/- 0,02 с, пауза 5,0 +/- 0,5 с. Уровень сигнала от минус 20 до минус 10 дБ. Сигнал используется для предоставления абонентам дополнительных услуг.

  • Сигнал отключения участника конференц-связи - информирует абонентов, участвующих в конференц-связи, об отключении одного из участников. Сигнал отключени - одиночный синусоидальный импульс частотой 425 +/- 3 Гц, продолжительностью 0,3 - 1,0 с. Изменение уровня от минус 15 до минус 5 дБ.

  • Сигнал неполного сбора - информирует абонента-инициатора о том, что врем сбора конференц-связи окончилось, но подключились не все абоненты. Одиночный синусоидальный сигнал частотой 425 +/- 3 Гц продолжительностью 0,3 - 1,0 с. Изменение уровня от минус 5 до минус 15 дБ.

  • Подтверждение приема - информирует абонента о том, что заказ на услугу принят или произведена отмена услуги. При положительном исходе абоненту передается сигнал «Ответ станции», при отрицательном - «Указательный сигнал».

  • «Ожидание» - (контроль посылки сигнала уведомления, НЕ КПВ!) информирует вызывающего абонента о посылке вызываемому абоненту сигнала «уведомление». Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, посылка 0,2 +/- 0,02 с, пауза 5 +/- 0,5 с. Уровень сигнала в точке с нулевым относительным уровнем от минус 15 до минус 5 дБ.

Объяснение FXS, FXO

Интерфейс FXS – это порт, который дает возможность подключения абонента к аналоговой телефонной линии. Другими словами «розетка в стене» выдает сигнал станции, обеспечивает батарейное питание линии и напряжение, необходимое для звонка.

Интерфейс FXO – это разъем, в который включается аналоговая телефонная линия. Это разъем на телефонном или факсимильном аппарате или разъем / разъемы на аналоговой мини-АТС. Такой порт имеет индикацию состояния трубка снята / трубка на телефоне (замыкание цепи). Так как порты (разъемы) являются частью устройства, например, телефона или факса, такое устройство часто называют «устройством FXO» или «аналоговым устройством».

Разъемы FXO и FXS всегда парные, то есть имеют «вилку» и «гнездо».

При отсутствии мини-АТС, телефон подключается прямо к розетке FXS, предоставляемой телефонной компанией.

При наличии мини-АТС, телефонные линии, ведущие от телефонной компании, подключаются к мини-АТС, к которой также подключаются абонентские телефоны. Поэтому мини-АТС должна быть оборудована портами обоих типов – для подключения портов FXS от телефонной компании и портов FXO для подключения телефонов или факсов.

FXS, FXO и VOIP

Термины FXS и FXO встречаются, когда принимается решение о покупке оборудования, позволяющего подключать аналоговые телефонные линии к телефонной системе VOIP или традиционных аналоговых мини-АТС к поставщику услуг VOIP или связывать такое оборудование по каналам Интернет.

Шлюз FXO

Для подключения аналоговых телефонных линий к IP мини-АТС необходим шлюз FXO. Это позволяет подключить порт FXS к порту FXO, имеющемуся на шлюзе, который преобразует сигнал аналоговой телефонной линии в вызов VOIP.

Шлюз FXS

Шлюз FXS используется для подключения одной или более традиционных аналоговых мини-АТС к VOIP мини-АТС или провайдеру. Шлюз FXS необходим для соединения портов FXO (которые обычно соединяются с телефонной компанией) с Интернетом или VOIP мини-АТС.

Адаптер FXS или адаптер ATA

Адаптер FXS используется для соединения аналогового телефона или факса с VOIP мини-АТС или провайдером VOIP услуг. Это необходимо для подключения порта FXO на телефонном/факс-аппарате к адаптеру.

Осуществление звонков

Процедуры FXS/ FXO – как это работает

Если вы интересуетесь техническими подробностями процедур взаимодействия портов устройств FXS/FXO, вот точное описание последовательности:

При осуществлении исходящего звонка:

  1. Абонент поднимает трубку (устройство FXO). Порт FXS определяет, что трубка поднята.
  2. Набирается телефонный номер, который в виде двухтональных многочастотных сигналов (DTMF) передается на порт FXS.

Входящий звонок:

  1. Порт FXS принимает звонок, затем посылает сигнал звонка с необходимым напряжением на соединенное с ним устройство FXO.
  2. Телефон звонит.
  3. После поднятия трубки можно говорить.

Окончание звонка – обычно порт FXS заканчивает соединение по сигналу соединенного с ним устройства FXO.

Примечание: На порт FXS подается постоянное напряжение около 50 Вольт с аналоговой телефонной линии. Поэтому прикосновение к проводникам подключенной телефонной линии вызывает слабый «электрический удар». Отдельное питание телефонной линии позволяет осуществлять звонки даже при отсутствии напряжения в сети переменного тока.

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

  • резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
  • затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
  • на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
  • далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
  • следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
  • последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
  • Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:



На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Основы телефонной линии: еще раз | Новости и обзоры

Основы телефонной линии: еще раз

Журнал Radio Guide - март 2002 г.
, Джо Клингер

Еще в 1996 году я написал для Radio Guide статью "Основы телефонной линии", который попытался объяснить возможность аудиосвязи через телефонную систему. В то же время Я разместил репринт статьи на нашем сайте. Практически сразу стал искать ссылки в статью со всего мира.Спустя шесть лет это все еще самая популярная статья. на нашем сайте. Один из наших конкурентов даже спросил, могут ли они разместить статью на своем интернет сайт. Как оказалось, найти точную информацию о телефонной системе непросто. имеется в сжатом виде.

«Точный» - ключевое слово здесь, потому что многие статьи, которые я нашел при поиске в Интернете были полны мнений и предположений относительно того, как работает телефонная система.Сжатый еще одно ключевое слово, потому что, давайте посмотрим правде в глаза, никто не хочет просматривать папки телекоммуникационных спецификации. Многое из того, что было описано в статье, касалось ввода и вывода звука. системных телефонов. Да, я сказал "проприетарный", поскольку опубликованной информации мало или вообще нет. Поэтому, когда Рэй попросил меня подумать о написании для Radio Guide, я сразу же предложил обновить к «Основы телефонной линии». Предупреждаю прямо сейчас, это не букварь по ISDN протоколы или новейшие алгоритмы кодирования.В этой статье рассматривается самый популярный телефон конфигурация линии, та, что на вашем следующем пульте, пресс-конференции или гостиничном номере.

PBX Telephone Lines
Каждому инженеру в то или иное время приходилось иметь дело с телефонными линиями. Если приложение находится в вашей студии, вы можете не торопиться и сделать несколько звонков, чтобы определить подходящее оборудование купить и правильную конфигурацию телефонной линии на заказ.В дороге это другое сказка. Во многих офисах и магазинах установлена ​​недорогая электронная АТС (Private Branch Exchange). или Ключевые телефонные системы.

Термины «УАТС» и «Ключ» относятся к оборудованию, которое позволяет использовать несколько телефоны для подключения к меньшему количеству телефонных линий. Термин «Ключ» теперь используется для описания любой небольшой системы, но первоначально он использовался для описания руководства клавиши или кнопки в таких системах, как телефон с ключом серии 1A.Сегодняшний «Ключ» системы больше похожи на небольшие УАТС с программируемыми функциями, такими как отличительный звонок, группы поиска и автоматический выбор линии. АТС состоит из коммутационной коробки и перфорированного блока. расположен там, где телефонные линии входят в здание. Подключены специальные телефоны точка-точка обратно к перфорированному блоку АТС.

Электронная УАТС обычно состоит из 4-8 проводов с использованием модульного телефона RJ-11 или RJ-45. домкраты.Это не стандартные телефонные провода. Даже простая аналоговая линия АТС не выглядит как стандартная телефонная линия. В электронной АТС два провода часто используются в качестве линий управления, которые отправляют данные нажатия клавиш на УАТС, а данные звонка и светодиода - обратно на телефон. Этот контроль информация требуется, чтобы установить или ответить на звонок. Во многих случаях тоны, которые вы слышите, когда вы набираете номер для вашего собственного отзыва. Отправляются "настоящие" цифры как биты данных в УАТС, которая завершает вызов.

Сухая пара
Голосовой тракт аналоговой УАТС обычно называют сухой парой. Сухой относится к отсутствие постоянного тока или напряжения звонка на обычных телефонных линиях. Если вы можете получить доступ к Этот аудиоканал позволяет использовать телефонную базу для выбора, набора номера и удержания вызовов. Это дает вам возможность обрабатывать вызовы по нескольким линиям со звуком в одной паре. Другими словами, вы можете иметь многоканальную студийную телефонную систему без больших затрат.

Обратной стороной является проприетарный характер УАТС. Не ждите поддержки от вашего производитель телефонной системы, скорее всего, они предостерегут от взлома. Также проприетарный означает, что они могут вносить изменения, не сообщая вам об этом, поэтому любая найденная вами документация уже может быть быть устаревшим. Очевидно, что этот тип взлома следует оставить на усмотрение инженера, который с телефонным оборудованием и готовы решать возможные проблемы по гарантии.

Цифровая АТС не так удобна. Здесь голос оцифровывается прямо в трубке и отправлено обратно как данные в АТС. У вас нет доступа к этому голосу. К счастью, большинство АТС установки по-прежнему обеспечивают внешнюю линию для использования с факсимильными аппаратами и модемами, а также конечно ваша удаленная консоль вещания.

ISDN - это всего лишь один протокол для цифровой АТС. Фактически у вас могут быть отдельные линии ISDN которые идут до телефонной компании, или линии ISDN, которые идут к системе PBX в пределах ваше здание.Существует большое количество кодеков ISDN, которые позволяют отправлять сообщения студийного качества. аудио по телефонной линии, но, как я упоминал ранее, это отдельная статья.

Аналоговые телефонные линии
Термин «внешняя линия» относится к прямому подключению к внешней телефонной линии. здания, также называемая «аналоговая линия» или «линия POTS» (Обычная старая телефонная связь), другими словами, стандартная телефонная линия жилого типа.В Линия POTS - это линия, которая вам понадобится для вашей удаленной широковещательной консоли, гибридного телефона, аналоговый телефон, беспроводной телефон, факс или модем. Линия POTS состоит из двух провода называются наконечником и кольцом. Эти два провода обеспечивают постоянный ток для питания электроники телефона. Переменный ток для звонка в телефонный звонок или электронный звонок, а также полнодуплексный сбалансированный голос дорожка.

Это сбалансированная система с замкнутым контуром, не привязанная к заземлению.Телефонная линия POTS, со всеми телефонами должно быть около 48 вольт постоянного тока. Снятие трубки создает путь прохождения сигнала постоянного тока через пару, который определяется как контурный ток обратно в центральном офис. Это снижает напряжение, измеренное на телефоне, примерно до 3–9 вольт. Поднять трубку Телефон обычно потребляет от 15 до 20 мА постоянного тока для работы при сопротивлении постоянному току. около 180 Ом. Оставшееся падение напряжения происходит по пути медного провода и по схемы телефонной компании.Эти схемы обеспечивают последовательное сопротивление от 200 до 400 Ом. для защиты от коротких замыканий и развязки звуковых сигналов.

Чтобы позвонить на ваш телефон, телефонная компания на мгновение подает сигнал переменного тока 90 VRMS, 20 Гц. к строке. Даже с сопротивлением линии в тысячу Ом это все равно может шок, поэтому будьте осторожны, когда пытаетесь найти линию POTS.

Почему грунтовка на телефонных линиях? Мир коммуникаций, безусловно, меняется, но все еще существуют миллионы аналоговых телефонов, беспроводных телефонов, факсов и модемов. которые используют линию POTS.Несмотря на то, что линия POTS существует уже много лет, ее старая технология до сих пор не понимается многими инженерами. Посмотрим правде в глаза, если вы не телекоммуникационная сеть дизайнера, в школах, публикациях, или журналы.

Характеристики линии POTS

Полоса пропускания: от 180 Гц до 3,2 кГц.

Низкие частоты откатываются раньше, чтобы держаться подальше от области 60 Гц.Кроме того, телекоммуникационная изоляция и гибридные трансформаторы были бы намного более громоздкими (и дорогими), если бы они передавали сигналы до 20 Гц.

Отсечка верхнего края более критична. Голос в телефонной сети оцифрован на 8 частота дискретизации кГц, что означает, что любой сигнал выше 4 кГц будет наложен обратно как шум в голосовой полосе. Большинство голосовых кодеков имеют спад около -25 дБ на частоте 4 кГц с точкой понижения -3 дБ. около 3.2 кГц. Телефонная компания несколько лет назад решила, что диапазон от 180 Гц до 3,2 кГц будет быть достаточным для разборчивости речи, позволяя им мультиплексировать множество вызовов через коаксиальная и витая пара.

Соотношение сигнал / шум: Примерно 45 дБ.
Это не так просто измерить количественно, потому что шум бывает разных форм, например, электрические помехи. от люминесцентных ламп или шипения от множества каскадов усилителя в тракте передачи голоса.

Речевой коррелированный шум может быть внесен в результате нелинейного кодирования и сжатия речи алгоритмы. Перекрестные помехи от других разговоров - еще одна форма шума. Телефонная компания использует 8-битное нелинейное кодирование, которое дает около 12 бит динамического диапазона. Дно Линия заключается в том, что вы никогда не можете рассчитывать на отношение сигнал / шум более 45 дБ.

Уровни сигналов: -9 дБм, средний уровень речи через наконечник / кольцо.
Пик речи до +4 дБм можно измерить по телефону, но все, что превышает 0 дБм в центральном офисе, будет быть обрезанным. Федеральная комиссия по связи требует, чтобы все телефонное аудиоустройство ограничивало речь. до -9 дБм, в среднем за 3 секунды. За подробностями обращайтесь к требованиям FCC Part 68.

Гибриды и телефоны
Сигнал на паре наконечник / кольцо является полнодуплексным, сбалансированным двунаправленным звуком. Этот дизайн позволяет сигналам перемещаться на многие мили без дорогостоящего экранирования за счет подавления синфазного сигнала для устранения шума, наведенного на оба провода.Чтобы отправлять и получать аудио через пара вы должны использовать двухпроводную к четырехпроводной гибридной схеме, которая преобразует пару в отдельные тракты передачи и приема аудио. Громоздкие и дорогие гибридные трансформаторы имеют в большинстве телефонов были заменены на ИС, которые выполняют ту же функцию. Будь то трансформатор или ИС, гибрид должен обеспечивать изоляцию минимум 1500 В и подавление перенапряжения от ударов молнии.

Коммерческие гибридные соединители обеспечивают знакомые аудиоподключения для полнодуплексной передачи. и получать аудио. Основное различие между соединителями - количество трансгибридных потеря или эхо от гибрида. Когда вы отправляете звук в гибрид, некоторые звуковые утечки обратно в звук приема, смешанный с голосом вызывающего абонента. Величина обратной утечки зависит от типа гибрида и от того, насколько он соответствует характеристикам телефонной линии.

В телефоне основной причиной плохого качества звука является микрофон трубки. Имейте в виду, что этот недорогой микрофонный элемент рассчитан на долгие годы работы в непосредственной близости. плевки и крики, а также случайное падение на пол. В результате получается прочный элемент со значительными искажениями, неровной кривой отклика и значительной динамикой сжатие. Помимо микрофона, большинство телефонов хорошо справляются с широким диапазоном состояние телефонной линии.

Существует большое количество аудио соединителей, называемых интерфейсами телефонной трубки, которые заменяют телефонную трубку. телефона для передачи и приема звука. Эти интерфейсы работают с аналоговыми телефонами. а также цифровые телефоны PBX.

Выживание аналоговой линии?
Как ни странно, факсимильные аппараты и модемы сохраняют доступность аналоговых линий даже в зданиях. с ISDN и цифровыми АТС. Кроме того, передача данных менее терпима к сжатию. алгоритмов, линейного шума и искажений, поэтому телефонная компания должна помнить об этом, когда с учетом дальнейшего «сдавливания» голосовых каналов или ослабления передачи допуски оборудования.

Вопросы и проблемы безопасности телефонных линий и проводов

Вернуться к статьям по поиску и устранению неисправностей телефона

Никаких особых мер предосторожности при подключении или отключении телефонов не требуется. от стандартных розеток. Как только вы откажетесь от телефонной связи на потребительском уровне технологии в недрах телефонной системы вашего дома, однако есть несколько предостережений.

  • Молния всегда представляет опасность , поэтому избегайте проводку во время грозы.Традиционная мудрость всегда заключалась в том, чтобы не в любом случае звоните по телефону во время опасной грозы.
  • Никогда не устанавливайте телефон во влажном месте! У вас есть все видели фильм, где плохой парень кидает телефон в джакузи и убивает на электрическом стуле плохого актера. Планируйте все установки так, чтобы Корпус телефона не может случайно упасть в раковину, ванну, бассейн или аквариум. Что касается беспроводных телефонов, вас не ударит током, если гарнитура упадет в гидромассажную ванну, но это испортит вам настроение.
  • Отключите линию, над которой работаете, пока вы не готов протестировать установку. Это правда, что нормальный напряжение в телефонных проводах, обеспечивающее гудок, не опасно. Это около 40 вольт постоянного тока при низкой силе тока. Amperage обеспечивает «подтолкнуть» к электричеству. Хороший пример высокого напряжения, низкого Сила тока - это статический заряд, который вы получаете, перемещаясь по нейлоновому ковру и затем касаясь дверной ручки или чьего-либо носа. Заряд находится на поверхности кожа, и не имеет "толчка" проникнуть в тело.

    Однако, когда телефон звонит, происходит серия скачков переменного тока высокого напряжения. через линии до 100 вольт, и это может быть опасно, особенно для люди с заболеваниями, кардиостимуляторы и т. д. И если телефонная компания думает, что ваш телефон занят, он будет звонить, даже если ваш телефон отключен !!

    Так что отключить линию очень просто - просто снимите один телефон с трубки и подождите, пока телефонная компания закончит свою тираду с предупреждениями.потом продолжайте свою работу.

    ПОМНИТЕ: ОТКЛЮЧЕНИЕ ТЕЛЕФОНА НЕ ВЫКЛЮЧАЕТ МОЩНОСТЬ, ЕСЛИ КТО ПЫТАЕТСЯ ЗВОНИТЬ ВАМ !!

  • Всегда используйте новый телефонный кабель, когда делаю установки . Ваша установка рассчитана на долгую времени, и нет смысла повторно использовать старый кабель, который может иметь дефекты это повлияет на прием вашего телефона. Плохой провод (или даже плохая вилка, розетка или телефон, если на то пошло) в любом месте в вашей домашней системе можно отключить все свои телефоны!
  • Используйте правильные скобы. Каждый не может себе позволить или не хочет стандартный кабель 3/16 дюйма. основной пистолет, как у телефонных парней. Используйте обычный, с молотковым приводом изолированные скобы, которые зафиксируют кабель, не повредив его. Do не используйте плоские скобки, такие как степлеры для бумаги или мощные степлеры при любых обстоятельствах!
  • Ничего не вешайте на телефонный кабель. Это настоящий соблазн, если вы наткнетесь на недостроенный потолок, например как подвал.Любой вес будет растягиваться и в конечном итоге порвать тонкую проволоку внутри. Вот для чего нужны сантехнические трубы! Подмигнуть, подмигнуть!

Вернуться к статьям по поиску и устранению неисправностей телефона

Все, что вам нужно знать о POTS (обычная телефонная служба) и аналоговых телефонных системах - Master 101, класс

В отрасли базовая телефонная служба известна как Обычная телефонная служба (POTS) , а также иногда называется услугой линии индивидуального проживания или гудком.

Рисунок 1: Схема обслуживания POTS

Как показано на рисунке 1 выше, эта услуга включает телефон с дисковым набором номера, который подключен к линейной карте в телефонном коммутаторе через медную петлю с двумя проводами.

Телефон в системах POTS состоит из следующих основных компонентов:

  • Микрофон
  • Динамик
  • Гибридный преобразователь
  • Переключатель рычажный
  • Дисковый переключатель
  • Звонок
  • Защита

Наконечник и кольцо

Два провода петли иногда еще называют наконечником и кольцом.Эти названия происходят от первых телефонных коммутаторов, которые состояли из плат с гнездовыми разъемами. К этим доскам подключались стволы и петли.

Операторам приходилось вставлять один конец коммутационного шнура в гнездо магистрали, а другой конец - в гнездо петли, чтобы соединить магистраль с петлей.

Соединители патч-кордов были сконструированы таким образом, что один из проводов был прикреплен к металлическому кольцу под наконечником, а другой - к металлическому наконечнику штекерного разъема.

Два провода, составляющие петлю, были подключены, когда разъем был вставлен в гнездо.

Витая пара

При подключении двухпроводных цепей они действуют как рамочные антенны. Количество энергии, принимаемой рамочной антенной, пропорционально ее площади, а с телефоном используется петля диаметром 3 мили (5 км)!

Провода покрыты пластиком, а затем скручены вместе, чтобы снизить уровень шума.

Подробнее о витых парах читайте в серии статей здесь.

Хотя с электрической точки зрения провода по-прежнему действуют как одна большая токовая петля с пластиковым покрытием, с точки зрения антенны они действуют как серия маленьких петель. Площадь маленьких петель меньше, чем у большой петли, что сводит к минимуму антенный эффект проводов.

Знаете ли вы? Вы можете удлинить POTS-телефоны на расстояние более 5 км - до 20 км или даже 120 км, используя мультиплексоры Fiber PCM AD-net.

Итак, в основном здесь происходит то, что вы сначала преобразуете аналоговый сигнал в оптический свет, а затем отправляете его в оптоволокно с помощью оптоволоконных мультиплексоров. Схема обычно будет выглядеть так:

Рисунок 2: Расширение POTS-линий за пределы ограничений по длине медных кабелей с использованием наших мультиплексоров волокна.

Поскольку два провода скручены вместе, они называются витыми парами.Витые пары используются практически для всех кабелей, включая кабели для передачи данных, внутреннюю проводку и телефонные провода на опорах. Кабели LAN используют четыре витые пары.

Рисунок 3: Экранированная витая пара (ScTP)

Линейная карта

Петля для витой пары завершается на линейной карте со стороны сети.Линейная карта состоит из небольшой стекловолоконной платы, заполненной компонентами, включая разъемы и интегральные схемы. Линейная карта вставляется в слот ящика, который вставляется в полку в стойке. Все это является частью традиционного телефонного коммутатора или PABX.

В более новых системах линейная карта часто является частью шлюза, который выполняет преобразование между POTS и передачей голоса по IP (VOIP).

Линейная карта имеет ряд функций и иногда обозначается аббревиатурой BORSCHT : аккумулятор, защита от перенапряжения, вызывной сигнал, контроль, кодек, гибрид и тестирование.

Микрофон и динамик

Микрофон - это преобразователь, который создает напряжение из волн звукового давления. Значение этого напряжения отражает силу волн звукового давления, исходящих от горла динамика.

Это напряжение передается от телефона по шлейфу к линейной карте на ближнем конце. Затем он оцифровывается кодеком и транспортируется по телефонной сети, где он воспроизводится линейной картой на дальнем конце и затем отправляется на дальний телефон с помощью шлейфа на дальнем конце.

Динамик работает с микрофоном, поскольку он использует полученное напряжение для создания волн звукового давления, которые посылаются в ухо пользователя.

Рис. 4: Схема предоставления услуг POTS, на которой показаны поворотный переключатель, рычажный переключатель, защита, провода для звонка, подсказки и звонка.

Сбалансированная сигнализация

Напряжение всегда измеряется как разница напряжений между двумя объектами.Один объект часто является землей, а другой - проводом, поэтому напряжение измеряется относительно земли. В телефонном шлейфе это не так, поскольку напряжение измеряется между двумя проводами шлейфа, а не между проводами и землей.

В этом случае используется симметричная сигнализация. Это означает, что если напряжение на одном проводе относительно земли положительное, напряжение на другом проводе относительно земли будет таким же, но отрицательным.

Поскольку добавленный шум будет одинаковым на двух проводах, сигнал удваивается, и шум устраняется, когда напряжение между двумя проводами измеряется на приемнике.

Двусторонняя одновременная

Два провода петли используются для одновременной передачи информации в обоих направлениях. И линейная карта, и телефон создают аналог напряжения звука по двум проводам контура.Таким образом, складываются напряжения от устройств на каждом конце.

Гибридный трансформатор

Устройство внутри телефона, называемое гибридом, разделяет напряжение для каждого направления. Гибрид имеет две цепи с одной стороны и двухпроводную петлю с другой стороны. Одна цепь для динамика, а другая для микрофона. Аналогичное расположение можно найти на линейной карте, соединяющей петлю с выводами приема и передачи кодека.

Аккумулятор

Помимо аналога напряжения звука, который можно рассматривать как сигнал переменного (или переменного) тока, линейная карта также подает постоянное (или постоянное) напряжение на два провода контура.

В промышленности это напряжение называется аккумулятором и используется для питания телефона. Номинальное значение -48 вольт, измеренное от кольца до наконечника.

Молниезащита

На схеме выше также показана схема защиты в контуре.Это необходимо для защиты пользователя телефона от поражения электрическим током в результате контакта высоковольтного провода электропередачи с петлей или удара молнии в петлю.

Фактически в систему встроено три уровня защиты:

  1. Плавкий предохранитель на линейной карте POTS перегорит, если через него пройдет слишком большой ток;
  2. Схема в точке разграничения, где провода телефонной компании соединяются с проводами клиента, будут подключаться к земле, если напряжение будет слишком высоким;
  3. Если напряжение на шлейфе слишком высокое, цепь внутри телефона замкнет шлейф;

Надзор

Переключатель звонка и снятия трубки в телефоне используется для наблюдения.

Supervision означает, что вы должны указать на другом конце вашего шлейфа, что хотите начать использовать систему, независимо от того, с кем вы хотите поговорить или что вы собираетесь им сказать.

Рычаг-переключатель в телефоне обычно разомкнут, отсоединяя два провода, составляющие петлю, и в петле не течет ток или электричество.

Пользователь должен снять трубку (снимает трубку), чтобы начать связь.

Это замыкает рычажный переключатель и соединяет два провода, что позволяет линейному напряжению проталкивать ток по петле.

Этот тип контроля называется сигнализацией запуска петли, поскольку два провода соединены в петлю и позволяют току течь.

Ток обнаруживается линейной картой на телефонном коммутаторе, и она подтверждается гудком.

Вариации на эту тему используются в других приложениях, например, в коммутаторах POTS PBX.К ним относятся:

  • Сигнал начала подмигивания, когда линейное напряжение меняется на обратное на короткий промежуток времени, а затем возвращается в нормальное состояние
  • Обратная сигнализация аккумуляторной батареи, когда отрицательное и положительное линейные напряжения меняются местами
  • Пуск с земли сигнализирует о том, что один из проводов соединен с землей, поэтому ток течет по одному проводу, а затем обратно через землю

Для контроля в обратном направлении коммутатор указывает, что он хочет инициировать обмен данными, используя линейную карту для подачи сигнала вызова в шлейф.

Это другое напряжение, которое изменяется 20 раз в секунду. Он наносится на линию в повторяющемся цикле, состоящем из двух секунд включения и затем четырех секунд выключения.

Когда телефон POTS звонит, трубка положена, рычаг снят. Ток вызывного сигнала проходит через звонок, как показано на рисунке ниже.

Оригинальные звонилки состояли из двух латунных колокольчиков с колокольчиком между ними, которые колебались 20 раз в секунду в течение двух секунд, а затем отдыхали в течение четырех секунд.Пользователь принимает вызов, снимая трубку.

Рисунок 5: Поднимите трубку на схеме POTS

Номинальные линейные напряжения следующие:

  • Поднятая трубка: От -7 до -12 В постоянного тока.
  • Звонок: -48 В постоянного тока, плюс 100 В (среднеквадратичное значение) при 20 Гц
  • На крючке: -48 В постоянного тока

Сигналы о ходе вызова

Тональный сигнал готовности к линии - это один из типов сигналов о прохождении вызова.К другим относятся сигналы «занято», «быстро занято», «перегруженность», «обратный звонок», «завывающий» и «звуковой сигнал». Сигналы прохождения вызова генерируются коммутатором, чтобы информировать пользователя о различных условиях. Сигналы занятости генерируются коммутатором на дальнем конце, в то время как некоторые тональные сигналы, такие как набор номера и быстрые тональные сигналы занятости, генерируются коммутатором на ближнем конце.

СДЕЛАЙТЕ САМ: Некоторые обращения по уходу за телефонной проводкой

Еще не так давно работа с телефонными линиями в вашем доме или квартире была табу.Телефонная компания контролировала линии, и даже если вы хотели сделать что-то простое, например, установить добавочный номер, нужно было назначить встречу с представителем службы поддержки.

Но сегодня телефонные линии внутри вашего дома - это ваша ответственность, а это означает, что, если вы не занимаетесь устранением неполадок с телефоном и обслуживанием своих линий, вам придется вызывать мастера по ремонту.

Для выполнения основных операций с телефоном вам обычно нужна отвертка. Новые модульные линии и соединения, которые устанавливаются с 1974 года, сделали работу с вашей телефонной системой проще и безопаснее.По линиям проходит ток низкого напряжения, что делает работу телефона более безопасной, чем обслуживание других электрических систем. Однако обычно тем, кто носит кардиостимуляторы, не рекомендуется пользоваться своей телефонной линией.

Если вы все еще живете с дисковым телефоном и хотите переключиться на кнопочный блок, вам, вероятно, придется преобразовать телефонную розетку в модульную розетку, которую можно купить практически в любом магазине бытовой техники или товаров для дома. Снимите крышку с разъема, и вы увидите четыре провода, обычно черный, зеленый, желтый и красный, подключенные к клеммам в каждом углу.

На самом деле ваш телефон использует только два провода для работы. В новой розетке есть провода, соответствующие по цвету, и вы можете подключить их все или подключать по два за раз, пока не найдете те, от которых работает ваш телефон. Чтобы выполнить соединение, ослабьте винты клемм, вставьте плоские соединители и затяните. Затем можно ввинтить модульную коробку.

С этого момента вы можете использовать обычные зажимные клеммы, используемые в телефонном оборудовании, или многогнездное гнездо для расширения.Однако, если вы планируете установить сложную многоканальную телефонную систему, вам, возможно, придется переосмыслить, как вы будете выполнять эту работу. Многие электронные телефоны слишком чувствительны, чтобы работать с ними по простой внутренней линии.

«Вы можете использовать обычный T-адаптер для подключения к обычному телефону», - сказал Дэйв Стоуффер из Just Phones в Коста-Меса. «Но с электронным телефоном вы можете в конечном итоге убить оба телефона после того, как он подключен».

Если вы планируете установить сложную телефонную / факсимильную систему для домашнего офиса, вы можете использовать так называемый витой кабель.

«Использование обычного некрученого кабеля .22 калибра даст вам перекрестную связь или тиканье линии, когда вы используете электронный телефон», - сказал Стоуффер. «Вы можете сказать, есть ли у вас скрученный кабель, потому что провода внутри используют международный цветовой код, который состоит из белых полос с такими цветами, как синий и оранжевый».

Один ключ к успеху в вашей телефонной проводке - это работа с линиями. Вот некоторые из наиболее распространенных ошибок, которые люди делают при новой проводке:

* Если вы устанавливаете удлинитель, не покупайте 100 ярдов плоского телефонного кабеля.

«Так как им так легко пользоваться, люди часто прокладывают такой кабель по всему дому, а затем задаются вопросом, почему качество звука на их телефонах невысокое», - сказал Джордж Шуреман из Mar Vac Electronics в Коста-Меса. «На самом деле он не предназначен для преодоления больших расстояний; примерно через 25 футов качество звука ухудшается. Вам действительно следует использовать круглый кабель калибра 0,22, который немного дороже, но даст вам лучшую производительность ».

* Держите электрическую проводку на расстоянии не менее 30 см от телефонной проводки при параллельной прокладке.Это предотвращает электрические помехи - шум на линии.

«Я видел, как многие люди проталкивают телефонные кабели через кабелепровод с электропроводкой», - сказал ремонтник телефонов Чак Грей из Фуллертона. «Это не только может повлиять на качество звука, но и опасно».

Проводя телефонную линию через стену, не позволяйте ей выходить через электрическую розетку.

* Помните, что сырость означает повреждение. Вода и любые электрические схемы, включая низковольтную телефонную проводку, недопустимы.Избегайте прокладки телефонных кабелей вокруг водопроводных труб и через участки с повышенной влажностью. Если вы планируете установить телефон в ванной, повесьте его на стену. Настольный телефон можно случайно уронить в ванну или раковину.

* Держите трубопроводы подальше от отопительных каналов. Зимой, когда печь часто работает, за стенами может накапливаться тепло.

«Я видел, как линии, намотанные на нагревательный канал, почти плавятся», - сказал Грей. «Сохраняйте как можно больше пространства между ними.”

* Убедитесь, что проводка не блокирует дверь. При движении вокруг косяка закрепите его скобами, чтобы он не заполз в место, где его можно защемить и повредить дверью.

* Не прокладывайте проводку под ковровым покрытием, где на нее наступят. Всегда лучше прокладывать его вокруг косяка, чем через дверной проем. Вдоль стены можно осторожно натянуть ковровое покрытие вверх, вставить кабель и прижать ковровое покрытие вниз.

* Всегда устанавливайте удлинитель так, чтобы отверстие было обращено в сторону.Это поможет предотвратить попадание пыли и грязи в розетку, которые могут повлиять на электрические контакты.

У вас есть СИЛА! VoIP и POE

Мы считаем само собой разумеющимся, что когда мы возьмем телефон в руки, он будет работать. Каким-то образом ему удается получить свою силу. Я имею в виду, что вам, вероятно, никогда раньше не приходилось вставлять батарейки в настольный или настенный телефон (за некоторыми небольшими исключениями). Как же тогда ваш телефон получает питание? Во времена старых медных телефонных линий телефоны получали питание напрямую через саму линию.В местном телефонном офисе по линиям будет подаваться 48 вольт постоянного тока. Затем, когда зазвонил телефон, на постоянный ток накладывалось около 90 вольт переменного тока. После ответа напряжение падает значительно ниже исходных 48 вольт. Это старая технология, но чем она отличается от VoIP? Читай дальше что бы узнать.

Наиболее часто аргументированным преимуществом старой медной системы было то, что во время некоторых отключений электроэнергии ваши телефоны все еще могли работать. Это было связано с тем, что в центральных телефонных аппаратах имеются большие массивы батарей и резервных генераторов.Таким образом, даже если вы не будете полагаться на мощность своего бизнеса или дома, вам все равно придется рассчитывать на то, что телефонные линии останутся нетронутыми. Но вот то, о чем многие часто не догадываются, пока это не случится с ними (как я, несколько раз !!). Есть хороший шанс, что если линии электропередач будут повреждены, то телефонные линии тоже будут; поэтому телефонные системы, на которые полагаются компании Нью-Йорка, не будут работать. Вы только посмотрите, что произошло во время урагана «Сэнди». После этого некоторые телефонные линии (особенно в Нью-Йорке) были настолько сильно повреждены, что телефонные компании начали заменять их оптоволоконными кабелями.Волоконно-оптические линии не передают питание, но по ним все же можно передавать телефонные услуги, отличные от VoIP. Просто в этом случае вам все равно придется подавать собственное питание на свои телефоны.

Телефоны VoIP не будут работать при отключении питания, если у вас нет источника бесперебойного питания. Однако телефоны VoIP можно физически переместить в место, где есть электричество. Номер телефона также останется прежним, поскольку он зарегистрирован в самом телефоне. Вы не можете сделать это со старым медным телефоном! На самом деле это дает VoIP серьезное преимущество перед традиционными медными услугами.Вся дискуссия о власти в основном затронула потребителей с бытовыми услугами. Более крупные предприятия с оборудованием PBX все равно потеряли бы телефонную связь, если бы отключилось электричество; даже если их оборудование было подключено к медным телефонным линиям.

Телефоны VoIP могут получать питание точно так же, как и старые стационарные медные телефоны. В старых стационарных телефонах в кабеле было от 2 до 8 проводов. В телефонах VoIP 8-жильный кабель. Это стандартные кабели Ethernet.Дело в том, что для нормальной скорости сети (100 Мбит / с) требуется только 4 таких провода. Более новая технология, известная как «Power over Ethernet» (POE), использует оставшиеся 4 провода, передавая по ним питание для питания вашего телефона VoIP. В гигабитных сетях (1000 Мбит / с) все 8 проводов используются для передачи данных. В этом случае POE по-прежнему будет работать, но напряжение накладывается на линии данных.

Если вы не используете Power over Ethernet для своего телефона VoIP, то ваш телефон должен питаться от одного из этих громоздких адаптеров блока питания.Некоторые очень малые предприятия будут работать, используя их, но более крупные предприятия, как правило, всегда используют POE.

POE имеет несколько преимуществ для питания телефонов VoIP. Во-первых, питание подается через центральный коммутатор концентратора / Ethernet. Для этого требуется только одна розетка. Во-вторых, альтернативой POE является использование отдельного адаптера питания. Эти адаптеры питания громоздкие и имеют тенденцию со временем перегорать. В-третьих, с помощью POE вы можете подключить коммутатор Ethernet к ИБП (источник бесперебойного питания) и по-прежнему питать ваши телефоны во время отключения электроэнергии (но только на короткое время; это также зависит от того, работает ли ваш Интернет).Наконец, поскольку для POE требуется только кабель Ethernet, это позволяет размещать телефоны VoIP там, где поблизости нет розеток питания.

POE на самом деле не сильно отличается от питания, которое раньше передавалось по старым медным телефонным линиям. Как и эти линии, POE также передает 48 вольт постоянного тока по линиям. Иногда посылается 24 вольта постоянного тока, но телефон VoIP сообщает о своей потребности в питании коммутатору Ethernet, а затем коммутатор отправляет на телефон правильное напряжение. Вот почему можно безопасно подключить обычный компьютер через коммутатор Ethernet POE.Коммутатор будет отправлять питание только в том случае, если он может окончательно идентифицировать устройство на другом конце как требующее питания.

Несколько быстрых советов по устранению перебоев в подаче электроэнергии. Некоторое время назад у меня была статья, посвященная этой теме, но я все равно упомяну здесь несколько вариантов. Если вы отключите питание своего телефона VoIP, большинство телефонных компаний могут перенаправить ваши звонки на мобильный телефон. Вы также можете использовать приложение для смартфона, чтобы получить доступ к услуге VoIP и по-прежнему совершать и принимать звонки. Но нет! Как можно зарядить мобильный телефон, если в нем нет электричества? Нет проблем! Если вы зайдете на Amazon.com и введите «usb battery pack», вы получите массу результатов для аккумуляторов, к которым можно подключить зарядный кабель мобильного телефона. Некоторые из этих пакетов могут подзарядить ваш сотовый телефон более 10 раз, прежде чем потребуется повторная подзарядка. Этого достаточно, чтобы справиться с большинством отключений электроэнергии. Ключ здесь - найти тот, у которого больше мАч (миллиампер). Чем больше это число, тем больше энергии может хранить аккумулятор. Я бы рекомендовал выбрать самую большую емкость, которую позволяет ваш бюджет.Если у вас бизнес, то неплохо было бы обзавестись несколькими.

Итак, вот оно. Мы рассмотрели, как были запитаны старые медные телефонные линии, как питаются телефоны VoIP и как можно поддерживать питание своего сотового телефона, если он вам понадобится во время отключения электроэнергии! Надеюсь, эта статья оказалась для вас полезной. Спасибо за прочтение!

Интерфейс аудио и POTS

(Обычная телефонная связь)

Деннис Бон, Рейн
RaneNote 150 написано в 2002 году; последняя редакция 09.06
  • Обзор аналогового телефона
  • Характеристики
  • Простой интерфейс

Введение

В США, несмотря на всю шумиху вокруг цифрового - этого, цифрового - того и оптоволоконного - чего угодно, правда состоит в том, что многие небольшие коммерческие приложения для пейджинга и музыки на удержании все еще включают взаимодействие с простой старой телефонной службой. , или "ГОРШКИ".(Напротив, если вы работаете в бизнес-центре ЕС, вы редко будете сталкиваться с POTS, так как он почти весь преобразован в ISDN.) Тем временем, вернемся к США: если вам повезет, вы получите доступ к телефонной системе. work with обеспечит дополнительный аналоговый аудиосигнал линейного уровня, но если нет, то эта заметка для вас.

Обзор аналогового телефона

Аналоговая телефонная линия в простейшем виде представляет собой не что иное, как симметричную линию с сопротивлением 600 Ом. Одна пара проводов передает дуплексный сигнал 1 аудио и 48 В постоянного тока для работы телефона.Ток 48 В постоянного тока ограничен последовательными резисторами (по одному в каждой ножке), поэтому телефоны, находящиеся в состоянии «положенная трубка» (ток не подается), обычно измеряют 48 В постоянного тока, а телефоны «при снятой трубке» (потребляемый ток) обычно измеряют 6-8 В постоянного тока .

По сути, все телефоны работают одинаково, но по всему миру сосуществуют разные системы. Существенные различия обнаруживаются в методах подключения и разъемах, сопротивлении линий и токах контура, сигнальных тонах и правилах безопасности. Международная гармонизация медленно меняет это.Описанная здесь система типична для США.

Междугородные линии разделяют тракты передачи и приема звука и используют 4-проводный кабель (две пары). Преобразование 2-проводной локальной проводки в 4-проводную проводку на большие расстояния требует гибридного 2 и не является предметом данной заметки.

Для приложений телеконференцсвязи

требуются сложные цифровые гибриды, содержащие технологию подавления акустического эха.

Здесь вызывает беспокойство то, как добавить или удалить звук из обычной телефонной цепи, не мешая работе телефонных линий или не подвергаясь их влиянию.

Телефонный патч или телефонный ответвитель необходим для интерфейса аналогового аудио линейного уровня с и от POTS. Патч для телефона позволяет подключать стандартное аудиооборудование к телефонной линии, одновременно изолируя аудиооборудование от сигнала вызова и линейного напряжения. Он работает параллельно с телефоном со схемой, которая очень мало нарушает нормальную работу из-за высокого входного сопротивления (, если удерживающий резистор не нужен ).

POTS Характеристики (

типичный )

Простой интерфейс POTS с предостережениями

Один трансформатор и конденсатор создают интерфейс POTS в крайнем случае; однако добавление еще нескольких компонентов значительно улучшает производительность.Трансформатор обеспечивает необходимую изоляцию, а конденсатор блокирует постоянное напряжение от трансформатора. На схеме показана расширенная версия:

Простой интерфейс POTS

MOV (металлооксидный варистор) или любой аналогичный ограничитель переходных напряжений требуется из-за сильных всплесков напряжения, вызываемых молнией, которые могут распространяться по телефонным линиям (тысячи вольт). Ему необходимо максимальное рабочее напряжение не менее 250 В (среднеквадр.).Это кажется чрезмерным для линии с питанием 48 В постоянного тока, но телефонная компания проверяет свои линии, добавляя еще 200 вольт, поэтому вы должны остерегаться худшего случая.

Нет необходимости добавлять согласующий конденсатор к другой ветви первичной обмотки трансформатора (для сохранения баланса линии), как будет вскоре показано. Используйте неполярный тип, поскольку полярность постоянного напряжения не может быть гарантирована и часто меняется в зависимости от различных режимов работы. Это значение не является критическим и зависит от отраженного импеданса последовательного конденсатора.Обычное использование этого типа телефонного патча - это либо управление входом с высоким импедансом (> 10 кОм) записывающего устройства или усилителя, либо, если используется в противоположном направлении (например, для добавления звука в телефонную линию), питание от выход с низким сопротивлением (<300 Ом). Номинальное напряжение должно быть достаточно высоким, чтобы выдерживать обычное постоянное напряжение (и его вариации) плюс переменное кольцевое напряжение; рекомендуется значение 250 Vrms. Поскольку неполярный конденсатор 1 мкФ / 250 В может быть довольно большим (и дорогим), рассмотрите возможность параллельного подключения двух или более небольших неполярных конденсаторов (например,(например, два 0,47 мкФ / 250 В или три 0,33 мкФ / 250 В и т. д.).

Резистор R1 необходим, если схема должна удерживать линию, т. Е. Выглядит как телефонная трубка. Он должен быть выбран так, чтобы потреблять постоянный ток, достаточный для падения примерно 6 вольт. При прогнозировании этого значения возникает большая проблема. Источник постоянного тока обычно составляет 48 вольт, но может варьироваться от 42 до 54 вольт, а иногда и намного больше (24 60 вольт).

Резистор

R2 - хорошая идея для увеличения импеданса линии управления при использовании патча для добавления звука (всего равно R2 + выходное сопротивление линейного драйвера ).

К счастью, при разработке патча для телефона вам не нужно сильно беспокоиться о том, как выглядит телефонная линия, когда телефон положен. Это хорошо, потому что, хотя и описывается как симметричная линия с сопротивлением 600 Ом, линия с положенной трубкой ( линия с снятой трубкой отличается, и будет обсуждаться в следующем ) никогда не имеет сопротивления 600 Ом и не очень хорошо сбалансирована. Отклонения от 500 до 2500 Ом регистрируются для незаземленной стороны линии, одновременно с заземленной стороной, измеряющей 0-700 Ом, что вряд ли является сбалансированной линией.Кроме того, сопротивление телефонного кабеля постоянному току не является тривиальным: оно легко достигает 1500 Ом для мест, расположенных в нескольких милях от центрального офиса (обычно 26 AWG, при измерении 440 Ом / милю).

После ответа на телефонный звонок система переходит в режим снятия трубки и издает гудок. Теперь линия предсказуема с симметричным выходным импедансом около 400 Ом (± 25%), равномерно разделенным между двумя линиями, с напряжением в диапазоне от 42 до 80 вольт.По-прежнему не сбалансирован, но намного ближе, чем значения при положенной трубке.

Замкнутые стабилитроны во вторичной обмотке фиксируют любое высокое напряжение (включая любое возможное кольцевое напряжение), которое проходит через трансформатор и защищает оборудование, расположенное ниже по потоку. Их значение довольно условно и определяется тем, что может выдержать сопрягаемое устройство. 1N746s ограничивает выходной сигнал до 4 В от пика до пика или 1,4 В среднеквадратического значения. Точно так же номинальная мощность не должна быть чрезмерной; 1/2 ватта вполне достаточно.

Краткое описание схемы

  1. Обеспечьте изоляцию (трансформатор).
  2. Блок постоянного напряжения (последовательный конденсатор).
  3. При необходимости обеспечьте путь постоянного тока для удержания линии (параллельный резистор).
  4. Обеспечить первичную защиту (параллельный MOV)
  5. Обеспечивает вторичную защиту (стабилитроны).
  6. Защита от слишком низкого вторичного импеданса (последовательный резистор).

Источники трансформаторные своими руками (своими руками)

Телефония существует так давно, что в большинстве магазинов бытовой техники есть интерфейсные трансформаторы (от 600 Ом до 600 Ом, аналоговый аудиопреобразователь с частотной характеристикой телефонного уровня и характеристиками искажения).Они бывают двух типов: «мокрые» и «сухие», в зависимости от того, предназначены ли они для пропускания постоянного тока (DC), мокрые трансформаторы выдерживают постоянный ток без насыщения, сухие трансформаторы - нет. Для показанной схемы вам нужен сухой трансформатор, который меньше и дешевле, чем мокрый. В большинстве современных телефонных цепей используются сухие трансформаторы.

Показаны три, но типичные для многих:

Купленные в магазине источники исправлений для телефона

Ниже приведены простые телефонные интерфейсы.Они не гибриды. Они используются просто для включения звука или отключения звука от POTS. Они не предназначены для проведения телеконференций и не будут работать из-за отсутствия технологии шумоподавления. Они предназначены только для приложений без конференц-связи.

Модели сильно различаются по характеристикам и цене, поэтому сделайте домашнюю работу, прежде чем тратить с трудом заработанные мамой деньги.

Примечания

  1. Дуплекс означает двусторонний; полный дуплекс является избыточным, но, увы, им так долго злоупотребляли, что он остался; полудуплекс означает одностороннее и правильное использование.
  2. Название происходит от оригинального использования в телефоне гибридной катушки (специального трансформатора), функция которой заключалась в разделении посылаемых и принимаемых сигналов.
  3. 48 В постоянного тока был выбран, потому что он квалифицируется как безопасное низкое напряжение (<50 В постоянного тока) в большинстве стран и легко создается из четырех автомобильных аккумуляторов, соединенных последовательно.
  4. Положительный вывод заземлен для минимизации электрохимических реакций на влажную телефонную проводку.Когда провода имеют отрицательный потенциал по сравнению с землей, ионы металла текут от земли к проводу, а не в обратной ситуации, когда металл из провода перемещается, вызывая коррозию.

«Интерфейс аудио и POTS» Загрузите эту заметку в формате PDF.

Технический бюллетень по напряжению телефонного звонка

В старину (несколько лет назад?) мы в первую очередь имели дело с звонками с реальных телефонных линий.Иногда нам приходилось иметь дело с банком каналов или портом станции на телефонная система, но звонок не был большой проблемой. Кольцевое напряжение был довольно похож, и большинству из нас никогда не приходилось беспокоиться или Измерьте это.

В общем, звон приближается из любой реальной телефонной компании Центральный офис выглядит примерно одинаково (но правда сельских телефонных компаний могут делать все, что им нужно).Это около 90 В переменного тока при 20 циклах в секунду, с истинной синусоидой, при примерно 5 REN.

Звонок из "поддельные" телефонные линии могут сильно отличаться от производителя. производителю или даже от модели к модели. Банки каналов, VoIP вещицы, вещицы для телефонов кабельной компании и порты аналоговых станций на телефоне системы все звонят, но нет никакого способа узнать, как конкретный инженер решил заставить это звонить.

Потому что только эти устройства дать вам "фальшивый" гудок, производители не обязаны соблюдайте любые стандарты или правила. Сегодняшние неопытные инженеры сказали сделать это самым быстрым, простым и дешевым способом. Часто инженеры, разрабатывающие это оборудование, никогда даже не использовали настоящую телефонную линию - у них может быть тренажер и пара книг.Если каждый кусок телефонное оборудование выглядело так же, это не было бы проблемой. Реальность в том, что разные марки и модели телефонной техники выглядят очень сегодня другое. Потому что большая часть телефонного оборудования, продаваемого сегодня в США, производится в Китае или Европа очень мало похожа на старое оборудование, которое мы использовали - даже три много лет назад.

Полно телефонные системы и телефонное оборудование, используемые в США, фактически произведены для европейских стандартов - которые хотя и похожи, но разные достаточно, чтобы вызвать большую головную боль у телефонистов, пытающихся зацепить это здесь, в США.В Европе широко распространено кольцевое напряжение 60 В переменного тока, поэтому во многих случаях в США телефонное оборудование, подключенное к портам станций телефонной системы, которые были разработанные в Европе, просто не работают (потому что они ищут минимум 75VAC звонок).

В старину (в США) звонок был 2 секунды включен и 4 секунды выключен. Тогда отличительный звонки из телефонной компании стали обычным делом, которые предлагали более короткие кольца.Порты станций АТС часто имели более короткие кольца с разными кольцами. каденции с указанием внутреннего или внешнего вызова. Кольцевая каденция также разные в Европе. Есть вероятность, что оборудование станции вы устанавливаете не распознает отличительное (или короткое) кольцо.

Ваше задание, если вы решить, что заплатить, это выяснить, почему это не работает, и исправить Это.

Легче всего исправить Звонок слишком короткий для распознавания телефонным оборудованием. Обычный коммутатор факса обычно дает стандартные 2 секунд включен / 4 секунды выключен звонка, пока он распознает звонок. Есть неплохой шанс, что заедание переключателя факса между линией с частотой короткого звонка и телефоном оборудование устранит проблему, но, скорее всего, вызовет задержку один или два звонка и, вероятно, съест сигнал Caller ID, который обычно происходит между первым и вторым звонком здесь, в США.Это Легко попытаться направить вас в правильном направлении.

AC (переменный ток), который используется для звонка, означает, что напряжение становится положительным, до нуля, а затем отрицательным на такое же количество за определенный период времени (для телефонной линии, звонящей в 20 циклов, всего 20 полных циклов в секунду).

Если это синусоида , напряжение конус от от положительного к отрицательному, создавая форму волны, которая выглядит закругленной на вершинах и днища (см. график ниже).

Если это прямоугольная волна (что дешевле сделать электронным способом), напряжение идет прямо до максимального положительного напряжения, остается на этом напряжении в течение эта часть цикла, а затем идет прямо до максимума отрицательный напряжение (см. таблицу ниже). На прямоугольной волне линия, идущая от от положительного к отрицательному обычно бывает вертикально, а не наклонно на синусоидальная волна.

Некоторые настоящие колокольчики (звонари) проблема с прямоугольными волнами, поэтому некоторые производители формируют волны в трапеции (с дополнительными электронными компонентами) до улучшить то, как их устройство работает с настоящими звонками, и уменьшить некоторые из шум, который может быть создан с помощью прямоугольной волны (см. диаграмму ниже). Большинство электронных звонков отлично работают с прямоугольная волна.

Чтение, которое вы получаете с конкретный измеритель напряжения звонка зависит от типа сигнала. Увидеть диаграмму ниже.

Маловероятно, что у нас двоих получится то же самое чтение измерения одного и того же кольца из одного источника, поскольку мы все носить с собой счетчики разных марок и моделей.Это делает техподдержку довольно сложно, и поэтому важно использовать глюкометр для снимите показания на лотов клиентов где вы а не есть проблема - значит, вы хорошо понимаете, что нормально а что нет. Невозможно использовать свой глюкометр впервые где у вас возникла проблема (поставить диагноз), так как вы не имеют основы для сравнения.

Еще хуже то, что много современные измерители, даже дорогие измерители True RMS, не будут считывать напряжение переменного тока на телефонной линии постоянного тока. Я полагаю, что неопытные инженеры, которые проектировали этой штуке просто никогда не приходилось работать с телефонными линиями или измерять гул переменного тока от источника постоянного тока?

Когда вы пытаетесь измерить переменный ток в телефонной линии с помощью одного из этих испорченных счетчиков, дисплей будет охотиться повсюду - вроде от 30 до 100 до 60 до От 200 до 100 до 80 и т. Д.Если ваш счетчик охотится, когда ставите это на шкале переменного тока на телефонной линии, вам нужно получить другой счетчик. Поскольку ты не могу проверить счетчик перед покупкой, иногда это сложно сделать!

А телефонист должен уметь измерять переменный ток на телефонных линиях, дней! Помимо напряжения звонка, Телефонист должен уметь измерять наведенный переменный ток в телефонной линии.Когда переменный ток, измеренный от кончика до земли или кольцо до земли закончился .5VAC, в телефонных системах и устройствах начинают происходить странные вещи которые имеют ссылку на землю (питание от переменного тока). Устройства с батарейным питанием без привязки к земле обычно не действуют переменным током на телефонная линия.

Если ваш счетчик начинает охоту, как только вы ставите это на телефонной линии по шкале переменного тока, вы не сможете проверить индуцированный переменный ток или кольцевое напряжение ( НАЖМИТЕ ВОТ для объяснения проблем, которые могут возникнуть с индуцированного переменного тока, в нашем техническом бюллетене по продольному дисбалансу ).

Таблица сравнения счетчиков для различных форм волны

Форма волны

Тип сигнала

Источник напряжения

Область применения

Дрема.com

Сеть
Meter ™

Triplett Модель 5

Модель 77

Модель 179 (True RMS)

Sidekick T&N (аналог)

Синусоидальная волна, 60 циклов

120VAC Питание

125.0 В переменного тока RMS

125,4 В переменного тока

124,0 В переменного тока 125,3 В переменного тока 123,6 В RMS 110VAC

20 циклов Sincewave

Звонок городской линии

106.0 В переменного тока RMS 70,9 В переменного тока 70,4 В переменного тока 71,0 В переменного тока 84,0 В RMS 68VAC

20-цикловая прямоугольная волна

УАТС 1

86.6VAC RMS 78,0 В переменного тока 74,8 В переменного тока 81,5 В переменного тока 61,6 В RMS 74VAC

20-тактная трапеция

CallVantage VoIP

70.7VAC RMS 61,4 В переменного тока 61,7 В переменного тока 62,6 В переменного тока 79,0 В RMS 44VAC

20-цикловая прямоугольная волна

Коммутатор факса

70.7VAC RMS 66,8 В переменного тока 62,1 В переменного тока 67,0 В переменного тока

64,2 В RMS

50 В переменного тока

20-тактная трапеция

Sunrocket VoIP

70.7VAC RMS 56,2 В переменного тока 53,1 В переменного тока 54,4 В переменного тока 53,7 В RMS 46VAC

20-цикловая прямоугольная волна

УАТС 2

60.0 В переменного тока RMS 58,0 В переменного тока 52,0 В переменного тока 60,9 В переменного тока

57,0 В RMS

40VAC

ЗАМЕТКИ: 1.Все показания кольцевого напряжения сняты с помощью 1.4 REN Загрузить
2. Показания осциллографа рассчитываются RMS.
3. Модель 179 - измеритель истинного среднеквадратичного значения.
4.Все остальные счетчики показывают среднее значение AC (Sidekick - это аналог)

Авторские права © 2009 • Майк Sandman Enterprises, Inc.

Глядя на приведенную выше диаграмму убедил меня, что снятие показаний напряжения переменного тока может быть настоящей проблемой.Некоторое телефонное оборудование не реагирует на звонок 60 В переменного тока. Некоторые не ответят к кольцу 40VAC. Поскольку любые две модели счетчика могут считывать напряжение 10 В переменного тока или больше различий, что затрудняет поиск и устранение неисправностей!

Если ты уже есть счетчик, который работает, лучше всего использовать его для снятия показаний множество различных CO-линий, линий VoIP, кабельных линий и аналоговых портов станций, когда вы придете через них.Сделайте себе небольшую диаграмму со всеми показаниями. Когда вы столкнетесь с проблемой звонка, вы сможете сравнить показания в других системах к той, с которой у вас возникла проблема, поскольку проверка на вменяемость.

Если вы впервые используете счетчик в помещении где у вас есть проблема, у вас нет основы для сравнения и вы действительно не можете доверяйте получаемым вами показаниям (а показания не особенно полезны для парень технической поддержки, если он не знаком с этой конкретной моделью счетчика на этот конкретный тип телефонной системы).

Очень хорошее техническое объяснение расхождений в измерениях переменного напряжения было сделано Agilent
(ранее HP), которые делают свои собственные счетчики в диапазоне от карманные компьютеры к лабораторному оборудованию. Я был поражен, прочитав этот счетчик производители рассчитывают истинное среднеквадратичное значение, считывая тепло, производимое Напряжение переменного тока (4-страничный файл PDF):

Agilent Замечания по применению об ошибках в цифровых мультиметрах (PDF)

Напряжение и форма волны только половина уравнения в решении проблем со звонком.Количество ток, который использует телефонное оборудование, и количество, поставляемое линия (или оборудование, обеспечивающее вызывной сигнал) также может вызвать проблемы. Поскольку большинству людей будет сложно измерить вызывной ток переменного тока со счетчиком телефонная компания разработала REN (Ringer Equivalence Число).

1 REN - это количество AC ток , который используется в старом Bell типа 2500 набор с механическими звонками.Телефонная компания традиционно поставил около 5 REN от CO - достаточно, чтобы прозвонить 5 старых вылепленные телефоны. Поскольку вызывной ток переменного тока ограничен на CO, если вы поставили на линию 6 телефонов на сумму REN звонок прекратится на всех телефонах один или несколько телефонов будут звучать очень слабо, а некоторые телефоны будут звонить, а некоторые нет.

Если у вас есть счетчик, будет считывать переменный ток на телефонной линии (AC ma), вы можете использовать старый 2500 набор, который использует 1 REN тока, чтобы измерить, сколько тока требуется чтобы позвонить в колокольчик, установленный на вашем счетчике.Как только вы узнаете, сколько ма тока требуется для 1 REN, вы сможете выяснить, сколько REN занимает конкретный телефон, или сколько REN предоставляет телефонная линия (прежде чем он перестанет звонить).

Использование аналогового порта на УАТС в нашем офисе, мы использовали Network Meter ™ для измерения тока ушло на звонок старый AT&T 2500 комплект.Потребовалось 8,75мА переменного тока. Затем мы измерили ток, необходимый для звонка на продаваемый нами китайский телефон. Он измерял 8,26 мА переменного тока, но на этикетке телефона было указано 1,4 REN (если это действительно был 1.4 REN, должно было быть 12.25ma AC). Я думаю я поверьте измерителю и примите во внимание, что каждый из этих телефонов действительно чуть меньше 1 REN.

Затем мы продолжали соединять мосты Китайские телефоны на порт аналоговой станции АТС.Он перестал звонить, когда мы подключили четвертый телефон, это означает, что конкретная станция порт обеспечивает около 3 REN звонков. Когда ставишь на порт 4 REN, электроника в УАТС отключает звонок. Тоже самое произойдет на линии POTS от телефонной компании, примерно при 5 REN.

Теперь переключение изображения от реальной телефонной компании до VoIP или кабельной телефонной компании, где звонок идет из коробки, подключенной к Интернету или ТВ-кабелю.Некоторые из этих ящиков дают 5 REN, но некоторые из них дают только 1 или 2 REN. Это означает, что хотя телефоны все хорошо звонили от телефона компании раньше, они перестанут звонить, когда звонок идет из устройство VoIP, если оно обеспечивает менее 5 REN (если вы не отключите телефоны?).

Вы найдете конкретные инструкции по самостоятельному измерению REN чуть ниже страница.

Номер REN напечатан в нижней части большинства телефонов, но новее продукты могут показывать номер REN внутри FCC регистрационный номер. В регистрационном номере US: AAAAAnnBXXXXX, nn - REN умножить на 10. Просто представим как n.n REN.

Если регистрационный номер США: 1X23T07A12345, REN - 0.7. В новом стиле регистрации FCC номер, после US 5 символов, затем 2 цифры REN без десятичная точка. Буква, следующая за REN, почти всегда A, B. или Z.

REN по телефону оборудования может быть всего 0,0 REN (он почти не использует звонки) текущий), или иногда до 2 или 3 REN (обычно старое оборудование).

Если телефоны не звонят должным образом, сложите номера REN в нижней части все подключено к линии, и убедитесь, что оно меньше 5. проблема в том, что если это не настоящая телефонная линия, у вас, вероятно, нет способ узнать, сколько REN выдает устройство, если вы его не измеряете себя. Немного VoIP и кабеля устройства выдают 5 REN звонка, но большинство тушит меньше.Отключите телефоны, по одному, пока не раздастся звонок. Несколько (если есть?) порты аналоговых станций в телефонных системах выдают 5 REN.

Итак, сколько REN будет конкретное устройство, обеспечивающее звонок, обеспечить? Если этого не сказано в руководстве или на коробке, вам придется позвонить в техподдержку (что может быть очень неприятно, если это VoIP или кабельная компания!) или рассчитайте самостоятельно.

Одна вещь, о которой нужно знать в том, что чем больше REN (звонков) на линии, тем ниже напряжение будет, когда вы прочтете это своим счетчиком.

Чтения выше Диаграмма была снята с телефонов на сумму 1.4b REN на линии. В напряжения будут выше во всех случаях с телефонным оборудованием нет подключен к линии - только счетчик. С телефонами на 5 REN при подключении напряжения будут немного ниже. Если ты собираешься снимать показания, лучше сравнивать яблоки с яблоками, и отключите внутреннюю проводку при измерении напряжения звонка.

Если вы находитесь рядом с CO или SLC, вызывной ток переменного тока может быть выше обычного, как и ток контура постоянного тока.Телефонная компания хочет убедиться, что пары будут работать как можно дальше от CO или SLC, поэтому они оставляют все провернуло. Обычно они не меняют его, если вы спросите их, так как нет процедуры для его восстановления, когда это абонент отменяет, и линейная карта используется для другого абонент (который может быть дальше от центральной станции).

Как большой ток в петле, высокий вызывной ток может повредить компоненты линейной карты CO (обычно через тепло).Если помещение находится рядом с CO или SLC, это вероятно, будет иметь место как высокий ток в контуре постоянного тока, так и высокий уровень звонка переменного тока текущий. Наш Loop Current Regulator ™ уменьшает как , так и контур постоянного тока тока и переменного тока звонка, так что это определенно то, что необходимо установить, если ток в контуре высокий (некоторые линии NT CO карты имеют проблемы с выгоранием транков и понижением громкости, если на линии высокий вызывной ток).

Вы можете уменьшить AC вызывной ток, чтобы попасть в телефонную систему, поместив, может быть, четыре 2500 устанавливает параллельное соединение с телефонной системой. Колокола в телефоны будут использовать часть тока, которая в противном случае попала бы в Карта внешней линии и повреждение компонентов. Это все еще оставляет вас с высокий ток контура постоянного тока, который также может повредить линейную карту CO, поэтому Loop Current Regulator ™ имеет больше смысла, чем просто возиться подключение телефонов к линии.

Измерение REN всех телефонов на линии или доступный REN на линии, вы сами ...

Вы измеряете, как многие телефоны на сумму REN подключены к определенной телефонной линии с цифровой измеритель, считывающий переменный ток (ма).Просто найдите старый настоящий ITT или AT&T 2500 с двойным гонгом . Самый старый на телефонах не будет номера REN, но старый двойной гонг Звонки - золотой стандарт, который создал измерение REN. Один двойной звонок гонга стоит 1 REN.


2500 комплект с 1973 г.

AT&T или Комплект ITT 2500

2500 Установить маркировку
(Обычно не указано значение REN)

Двойной Гонг Звонок

  1. Положите старый телефон реальная телефонная линия (не используйте порт станции или VoIP ATA, так как это может не выдавать достаточно тока, чтобы позвонить по одному телефону).

  2. Включи свой счетчик шкала AC мА (не DC). Ваш глюкометр может иметь другой банановый разъем для красного провода для измерения миллиампер или, может быть, только для переменного тока в миллиамперах. Обязательно посмотрите обозначения на метровые домкраты!

  3. Поместите провода счетчика в ряду с наконечником или кольцом к телефону.Это должно быть в ряду , не параллельно (что закоротит линию), чтобы измерить тока едет к телефону. Если вы поставите счетчик последовательно с наконечником ток будет выходить со стороны наконечника телефонная линия, вход и выход через счетчик ведет к наконечнику подключил к телефону, через телефон и обратно в кольцо сторона телефонной линии.

  4. Позвоните на телефонную линию, и вы увидите, сколько тока нужно, чтобы позвонить на старый телефон 1 REN (прилагается после счетчика) отображается на вашем глюкометре.

  5. Чтение, которое вы видите будет количество тока, которое ваш счетчик читает за 1 REN.Запись это число, потому что оно будет текущим для 1 REN который вы собираетесь использовать для расчета REN подключенных телефонов к телефонной линии, или сколько REN способна поддерживающий.

  6. Чтобы измерить REN из всех телефонов на телефонной линии подключите свой счетчик последовательно с все телефоны, звоните в линии и наблюдайте за показаниями мА на вашем глюкометре.Чем больше телефоны, которые прикреплены после счетчик, тем более ma (current) вы увидите.

  7. Когда вы получите чтение для всех телефонов, разделите его на номер ссылки вы записали за 1 REN.Вот сколько REN используют телефоны на этой телефонной линии (например, 20 мА, деленное на 8,2 мА = 2,43 REN)

Ваш метр может показать 8,75 мА переменного тока со старым набором 2500. Если поставить четыре 1 REN телефоны на линии, и они все еще звонили, ваш счетчик будет показывать 35,0 мА.

Когда добавляешь пятый телефон, звонок может прекратиться на всех телефонах, потому что регулируется примерно в 5 REN от телефонной компании.Когда вы рисуете слишком много звенящего тока, вы увидите, что ток снова падает ("откинуть назад") до 10 мА - в этом случае ни один из телефонов позвонит , потому что недостаточно тока.

Добавление груза (как по одному телефону за раз) и измерения количества тока телефоны рисуются после добавления каждого телефона - это единственный способ измерить доступный вызывной ток на телефонной линии или на порте станции.Вы не можете измерить доступное REN на телефонной линии или порта станции, просто подключив провода счетчика наконечник и кольцо, пока линия звонит, так как счетчик укоротите линию и ответьте на нее, как только поставите ее на линию.

Единственный способ измерить доступный REN - это знать, что ваш счетчик читает для 1 REN (см. выше), затем продолжайте добавлять телефоны, пока ток звонка не уменьшится - и телефоны перестают звонить.

Если у вас есть Network Meter ™ (ниже), он должен показывать около 8,75 мА. за 1 REN на многих телефонных системах и телефонных линиях, но номер REN будет отличаться на разных телефонных линиях с разными телефоны. Это потому, что номер REN действительно учитывает сопротивление телефонной линии или телефонной системы, обеспечивающей звонок напряжение, которое нельзя измерить в полевых условиях. Это обязательно доставить вас в парк мячей.

Регулировка старый 2500 установил звонилку на звонки по пониженным напряжениям ...

Старые 2500 комплектов с двойные звонки гонга и 2554 комплекта (настенные телефоны) с одним гонгом кольца, имеют небольшую пружину смещения для регулировки тарелки на колокол.Пружина перемещения обычно поставлялась с высотой . положение, чтобы звонок не звонил при наборе номера телефона или другой телефон включился и снял трубку - что может погасить этого достаточно, чтобы немного сдвинуть хлопушку.

Если у вас меньше стандартный звонок 90 В переменного тока и хотел бы сделать старый стиль телефонное кольцо, вы можете попробовать установить пружину смещения на низкое положение, чтобы увидеть, звонит ли он.

Пружина смещения в нижнем положении

Смещение Пружина в высоком положении

Современные телефоны с у настоящих звонарей, вероятно, нет пружины смещения.Китайский хорошо копируют материал, но я почти уверен, что у них не было идея, для чего был этот провод ... поэтому они никогда не проектировали его в дешевые телефоны, которые они производят. Жаль, поскольку большая часть материала они делают довольно вялое напряжение звонка.

Если телефон не звонит с поддельной телефонной линией, попробуйте это...

На некоторых телефонах внизу указано 0,0 REN, что по существу означает, что они не потребляют ток от телефонной линии, когда звон. Если ваш телефон показывает 0,0 или, может быть, 0,2 REN, попробуйте подключить второй телефон с надписью 1.0 или около того REN на пару.

Какой-то поддельный телефон линии не будут издавать никаких звонков, если они не видят тока нарисован.Это включает в себя VoIP ATA (аналоговый телефонный Преобразователи) и аналоговые порты в телефонных системах.

Повышение Напряжение звонка и ток звонка, если он низкий ...

Если вы не получаете достаточно высокое напряжение или достаточное REN от устройства, питающего Звонок, продаем Ring Voltage Boosters ™ :

Наш Напряжение звонка Boosters ™ подключите к розетке переменного тока и включите последовательно с устройством, обеспечивающим напряжение звонка, и телефоном оборудование.Усилитель кольцевого напряжения II ™ и 25 Line Ring Voltage Booster ™ выдают 90 В переменного тока RMS при 7,5 REN с истинной синусоидальной волной.

Модель Напряжение звонка Booster II ™ и 25 Line Ring Voltage Booster ™ могут повысить кольцевое напряжение всего 30 В переменного тока RMS.

Если вам нужно поставить 8 REN, вы разделите станции, чтобы половина была подключена напрямую к телефонной линии (с входом в усилитель Ring Voltage Booster ™ ), а половина будет быть прикрепленным к самому усилителю напряжения Ring Voltage Booster ™ .

Вы можете увидеть много информация о тестировании и устранении проблем с телефонной линией на нашем Тестирование & Ремонт телефонных линий стр.

Если в настоящее время у вас нет счетчик переменного тока на телефонной линии, мы много искали, чтобы найти тот, который будет работать.Это Network Meter ™ в списке выше, и это отличный недорогой счетчик (это не Правда RMS):

В Network Meter ™ ... Это кабельный тестер DVOM и CAT5!

Всего 89 долларов.95 каждый, или 3+ по 79,95 долларов США каждый



Network Meter ™ (вверху) это по крайней мере, так же хорошо считывает напряжение кольца переменного тока, как от 800 до 1000 долларов Triplett Model 5 или Sidekick T&N Meters, и он точен на всех другие диапазоны тоже - включая постоянный ток мА (для тока контура).У него есть приятный яркий дисплей с подсветкой.

Network Meter ™ поставляется с кобурой с зажим для ремня в полицейском стиле, поводки с зажимами для гвоздей, обычный счетчик приводит и дело.

Мне потребовалось больше месяца исследование, чтобы найти измеритель по разумной цене, который считывает переменный ток поверх постоянного правильно (много метров купил!).Это особенно полезно для телефонных мужчин, так как в нем есть функция тестирования кабеля и гвоздь Зажимы стыкового типа для счетчика, в основном без дополнительной оплаты.

Мы также продаем Экономика Network Meter ™ , то есть тот же счетчик без футляров и приклада. типа клипсы за 44 $.95 или 3+ по цене 39,95 долл. США .

Если вы заглянете внутрь современные метры, в них почти ничего нет. Помимо того, что все компоненты монтируются на поверхность (они очень маленькие), большая часть функций контролируется ASIC ( заявка Специальная интегральная схема ), который представляет собой микропроцессор со всем заранее запрограммированным, а затем застрял на доска... они не покупают стандартный микропроцессор у компании и записать в него свою программу. ASIC обычно выглядит как капля на доску наклеен черный клей, который защищает фактическую микропроцессор и память (вы видите подобное в одном из этих открытки с музыкой).

Почему напряжение звонка 90 В?

Многие парни задаются вопросом, почему телефон компания использует 90 В переменного тока при 20 циклах, а энергетическая компания использует 120 В переменного тока при 60 циклах? Почему телефонная компания не использует 120 В при 60 циклы? Ну телефоны стали популярны перед мощность компании использовали переменное напряжение.Эдисон первый электростанции были постоянного, а не переменного тока. В конце концов конкуренция Эдисона заставила его использовать кондиционер, который оказался намного проще, дешевле и безопаснее распределить по городам, чем DC.

В оригинальных телефонах использовался кривошипом на той стороне, где проходил небольшой магнето, чтобы послать сигнал вызова на другой конец линии (обычно коммутатор телефонной компании).90 Вольт AC в 20 количество циклов было разумным, учитывая, что человек должен был вращать ручкой, и колокол был большой трещоткой, которая должна была качаться вверх и назад, чтобы ударить в два гонга (если он пойдет слишком быстро, вы получите аплодисменты или жужжание, а не звон).

Часто используемые коммутаторы «капли» в дополнение к звонку или зуммеру, которых было мало подпружиненные двери, которые были выпущены кольцевым напряжением, посылаемым от магнето на вызывающем телефоне.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
