Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

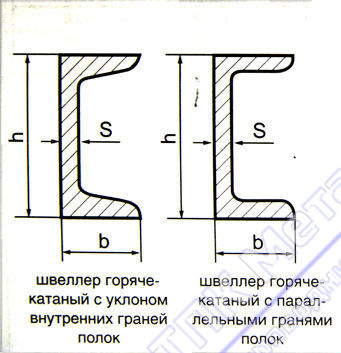

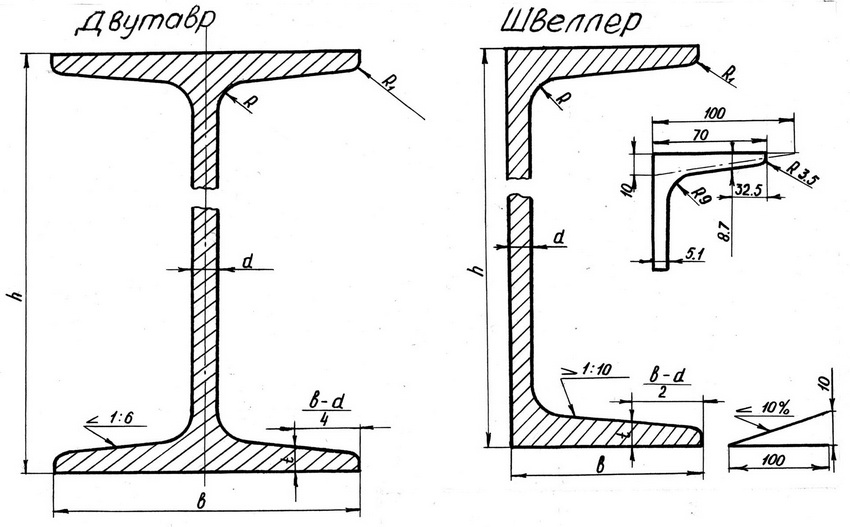

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении — высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера	Высота швеллера	Ширина полки	Толщина стенки	Толщина полки
5П, 5У	50	32	4,4	7,0
6,5П, 6,5У	65	36	4,4	7,2
8П, 8У	80	40	4,5	7,4
10П, 10У	100	46	4,5	7,6
12П, 12У	120	52	4,8	7,8
14П, 14У	140	58	4,9	8,1
16П, 16У	160	64	5,0	8,4
18П, 18У	180	70	5,1	8,7
20П, 20У	200	76	5,2	9,0
22П, 22У	220	82	5,4	9,5
24П, 24У	240	90	5,6	10,0
27П, 27У	270	95	6,0	10,5
30П, 30У	300	100	6,5	11,0
40П, 40У	400	115	8,0	13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

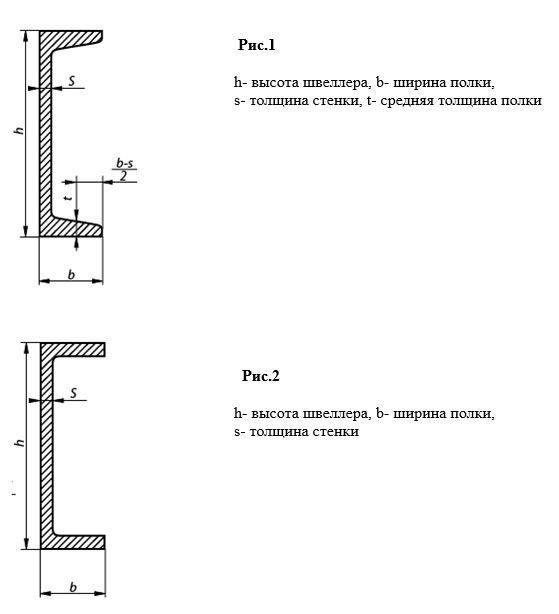

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

• Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

• Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

• Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Профиль квадратный

Прайс-лист на профильную трубу квадратного сечения оцинкованную и черную по ГОСТ 8639, 30245, сталь 09Г2С и ст.

3…

Уголок металлический

Цены на стальной уголок равнополочный, оцинкованный, неравнополочный с шириной полки от 20 мм до 200 мм, стенка от 3 мм до 20 мм …

Какие бывают швеллера, виды и размеры балок

Швеллер – это вид металлопроката, используемый во многих отраслях народного хозяйства. По способу производства он подразделяется на два вида: горячекатанный и гнутый. В этих двух словах и содержится вся суть различий между ними. Горячекатанный швеллер имеет П-образную форму с чёткими гранями. Гнутый отличается от горячекатаного тем, что его внешние углы закруглены. Он скорее имеет форму латинской буквы U, чем русской П.

Несмотря на то, что предназначение обоих видов швеллеров примерно одинаково (они применяются для придания жёсткости конструкциям с целью их укрепления), говорить о том, какой швеллер лучше, а какой хуже не имеет никакого смысла, поскольку области применения у них всё же различные.

Гнутый швеллер широко используется в строительстве, поскольку он достаточно лёгок и его использование не приводит к значительному увеличению массы конструкций, для укрепления которых они используются.

Благодаря П-образной геометрии гнутого швеллера его высокая сопротивляемость нагрузкам достигается именно за счёт его геометрической формы. Все гнутые швеллеры, впрочем, как и горячекатаные имеют различные возможности, которые определяются такими параметрами как: высота, ширина и толщина.

Высота П-образного швеллера – это верхняя полочка (шапка) буквы П, ширина – это ножки буквы П, так называемые полки, толщина – это толщина стального листа, из которого сделан швеллер.

Параметры швеллеров

Высота швеллера обычно колеблется в диапазоне от 25 до 310 миллиметров. Размер параллельных полок – ширина колеблется от 26 до 100 миллиметров. Толщина швеллера колеблется от 2 до 6 миллиметров. Что касается длины швеллера, то она может быть различной.

Поскольку швеллер изготовляется из металлического листа основным параметром, определяющим его прочность, является толщина. Толщина 2 миллиметра и даже 6 миллиметров, недостаточна для того, чтобы обеспечить требуемую жёсткость конструкции. Жёсткость обеспечивается за счёт особенной П-образной формы.

Согнутые под прямым углом полки швеллера обеспечивают ему повышенную прочность. Тем не менее, основным параметром, определяющим размеры швеллеров, всё-таки является высота. Именно высота в сантиметрах определяет номер того или иного изделия. Каждый номер имеет своё определённое предназначение.

Градация размеров

Так швеллер №8, то есть изделие, имеющее высоту 8 сантиметров, зачастую используется в процессе строительства жилых многоэтажных домов и производственных цехов.

Материалом для их изготовления служит углеродистая сталь, благодаря чему из них получаются надёжные сварные конструкции. Швеллер № 0 применяется в станкостроении и машиностроении, при строительстве несущих опор мостов.

Швеллер номер 12 предназначен для использования в тех же отраслях человеческой деятельности, что и два предыдущих, от них он отличается только более высоким уровнем прочности. При строительстве наиболее ответственных производственных объектов применяются швеллеры номер 14. Кроме того, их могут использовать и при возведении жилых домов и других подобных объектов.

Швеллер номер 20 используется для усиления конструкций испытывающих усиленные нагрузки. Гнутый швеллер широко используется в строительстве, машиностроении и вообще везде, где требуется усиление прочности конструкций. Однако, несмотря на высокую эффективность гнутого швеллера, гораздо более эффективно выглядит его горячекатаный собрат.

Различия горячекатаных и гнутых швеллеров

Причина различий между ними заключается в самом способе производства. Горячекатаный профиль получается прочнее и его можно использовать для укрепления объектов, подвергающихся особо мощным нагрузкам. Однако есть у него и свои недостатки, которые, в принципе, являются продолжением их достоинства.

Достаточно взглянуть на фото швеллера, как одного, так и другого типа, для того чтобы убедиться в том, что горячекатаные изделия имеют более чёткие грани, ярко-выраженные углы. Они более прочны, но при их монтаже, почти невозможно использовать сварку. Они плохо привариваются друг к другу и к другим металлическим деталям.

Таким образом, всё далеко не однозначно. Вроде бы более мощный швеллер всегда предпочтительней, потому что, по сравнению с гнутым, он способен выдерживать вообще запредельные нагрузки, однако не всё так просто, и, несмотря на его более высокие прочностные характеристики, он не всегда предпочтителен.

Алюминиевые швеллеры

Использование стального швеллера не всегда целесообразно. Во-первых, у него всё-таки очень большая масса, во-вторых, углеродистая сталь ржавеет, и для того чтобы это не происходило, его приходится окрашивать.

В тех случаях, когда для укрепления конструкции не требуется прочность стали, используются изделия из алюминия. Алюминиевый швеллер намного легче стального, поэтому он бывает незаменим в самолётостроении. Его часто используют в оформлении интерьера жилых помещений и торговых залов. Современное автомобилестроение так же не обходится без него.

Швеллер из конструкционной стали С-образного сечения Таблица AISC

Швеллер из конструкционной стали C-сечение Таблица AISC

Меню конструкционных материалов

Швеллер из конструкционной стали C-образного сечения AISC A36 Размеры стали С-образной формы. В таблице ниже приведены размеры и формы, вес на фут и площадь поперечного сечения для конструкционной стали в соответствии с AISC.

Связанный:

Структурная стальная швеллерная секция A36 Таблица характеристик



Размер Ширина x Вес/фут	Высота канала	Толщина стенки	Толщина фланца	Вес (фунт/фут)	Площадь (в 2 )
3,00 x 4,10	1,41	. 170	.273	4.10	1,21
3,00 x 5,00	1,498	.258	.273	5,00	1,47
3,00 x 6,00	1,596	.356	.273	6,00	1,76
4,00 x 5,40	1,584	. 184	.296	5,40	1,59
4,00 x 7,25	1,721	.321	.296	7,25	2,13
5,00 x 6,70	1,75	.190	.320	6,70	1,97
5,00 x 9,00	1,885	. 325	.320	9,00	2,64
6,00 x 8,20	1,92	.200	.343	8.20	2,40
6,00 х 10,50	2.034	.314	.343	10,50	3,09
6,00 x 13,00	2,157	. 437	.343	13.00	3,83
7,00 x 9,80	2,09	.210	.366	9,80	2,87
7,00 x 12,25	2,194	.314	.366	12,25	3,60
7,00 х 14,75	2,299	. 419	.366	14,75	4,33
8,00 x 11,50	2,26	.220	.390	11,50	3,38
8,00 x 13,75	2,343	.303	.390	13,75	4.04
8,00 x 18,75	2,527	. 487	.390	18,75	5,51
9,00 x 13,40	2,433	.233	.413	13.40	3,94
9,00 x 15,00	2,485	.285	.413	15.00	4,41
9,00 х 20,00	2,648	. 448	.413	20.00	5,88
10,00 х 15,30	2,60	.240	.436	15.30	4,49
10,00 х 20,00	2,739	.379	.436	20.00	5,88
10,00 х 25,00	2,886	. 526	.436	25.00	7,35
10,00 х 30,00	3,033	.673	.436	30.00	8,82
12,00 х 20,70	2,942	.282	.501	20,70	6,09
12,00 х 25,00	3,047	. 387	.501	25.00	7,35
12,00 х 30,00	3,17	.510	.501	30.00	8,82
15,00 x 33,90	3,40	.400	.650	33,90	9,96
15,00 х 40,00	3,52	. 520	.650	40.00	11,80
15,00 х 50,00	3,716	.716	.650	50,00	14,70

Связанные ресурсы:

• AISC, ASTM Угловая неравнополочная ножка (алюминий)
• AISC, угловая равнобедренная ножка ASTM (алюминий)
• AISC, ASTM Угловая неравнополочная опора (сталь)
• Свойства углового сечения конструкционной стали, неравнополочный профиль BSI BS EN 10056
• Свойства углового сечения конструкционной стали, равнополочный BSI BS EN 10056

Стальные С-образные каналы американского стандарта.

Свойства С-образных профилей American Steel в британских единицах измерения указаны ниже.

Для полной таблицы со статическими параметрами Момент инерции и Модуль упругого сечения — поверните экран!

. 0027. 0595 5.880595 7.49 4 4 4 9 475 1.38

Designation	Dimensions					Static Parameters
						Moment of Inertia		Elastic Section Modulus
Imperial (in x lb/ft)	Depth — h — (IN)	с — W — (в)	Толщина веб -сайта — S — (в)	Секция	.2 )	Weight (lb f /ft)	I x (in 4 )	I y (in 4 )	S x (in 3 )	S y (in 3 )
C 15 x 50	15	3. 716	0.716	14.7	50	404	11.0	53.8	3.78
C 15 x 40	15	3.520	0.520	11.8	40	349	9.23	46.5	3.37
C 15 x 33.9	15	3.400	0.400	9.96	33.9	315	8.13	42.0	3.11
C 12 x 30	12	3.170	0.510	8.82	30	162	5.14	27,0	2,06
C 12 x 25	12	3,047	0,387	3.047	0,387	3.047	0,387	3,047	0,387	3,047	0,387	3,047	0,387	7.35	25	144	4.47	24.1	1.88
C 12 x 20.7	12	2.942	0.282	6.09	20.7	129	3.88	21.5	1.73
C 10 x 30	10	3.033	0.673	8.82	30	103	3.94	20.7	1.65
C 10 x 25	10	2.886	0,526	7,35	25	91,2	3,36	18,2	1,48
C 100
C 10 x 20
C 100
C 100
C 100
C 100595
20	78.9	2.81	15.8	1.32
C 10 x 15.3	10	2.600	0.240	4.49	15.3	67.4	2.28	13.5	1.16
C 9 x 20	9	2.648	0.448	5.88	20	60.9	2.42	13.5	1.17
C 9 x 15	9	2.485	0.285	4.41	15	51.0	1.93	11.3	1.01
C 9 x 13.4	9	2.433	0.233	3.94	13.4	47.9	1. 76	10.6	0.96
C 8 x 18.75	8	2,527	0,487	5,51	18,75	44,0	1,98	11,0	1,01199999499995 11,0	1,011199994999	11,0	1,011999
11.0	1,011999999999999		1,011	0021	C 8 x 13.75	8	2.343	0.303	4.04	13.75	36.1	1.53	9.03	0.85
C 8 x 11.5	8	2.260	0.220	3.38	11.5	32.6	1.32	8.14	0.78
C 7 x 14. 75	7	2.299	0.419	4.33	14.75	27.2	1.38	7.78	0.78
C 7 x 12.25	7	2.194	0.314	3.60	12.25	24.2	1.17	6.93	0.70
C 7 x 9.8	7	2.090	0.210	2.87	9.8	21.3	0.97	6.08	0.63
C 6 x 13	6	2,157	0,437	3,83	13 937	3,83	13 9937	3,83	13 99370027	17.4	1.05	5.80	0.64
C 6 x 10.5	6	2. 034	0.314	3.09	10.5	15.2	0.87	5.06	0.56
C 6 x 8.2	6	1.920	0.200	2.40	8.2	13.1	0.69	4.38	0.49
C 5 x 9	5	1.885	0.325	2.64	9	8.90	0.63	3,56	0,45
C 5 x 6,7	5	1,750	0,190	1,97	6,7	1,97	6,7	1,97	6,7	1,97	6,7	1,97	6,7	0.48	3.00	0. 38
C 4 x 7.25	4	1.721	0.321	2,13	7,25	4,59	0,43	2,29	0,34
C 4 x 5.4
C 4 x 5.4
C 4 x 5.4
C 4 x0027	1.584	0.184	1.59	5.4	3.85	0.32	1.93	0.28
C 3 x 6	3	1,596	0,356	1,76	6	2,07	0,31
0.27
C 3 x 5	3	1. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
