Швеллер размеры и виды: размеры, вес, цена или как выбрать подходящий профиль

Швеллера металлические размер таблица

Швеллеры стальные подразделяются на виды:

• Швеллеры горячекатаные из углеродистой и низколегированной стали ГОСТ 8240-89;

• Швеллеры специальные для автомобильной промышленности ГОСТ 19425-74;

• Швеллеры специальные для вагоностроения ГОСТ 5267-90;

• Швеллеры гнутые равнополочные ГОСТ 8278-75;

• Швеллеры гнутые неравнополочные ГОСТ 8281-80.

«Швеллер» с немецкого языка переводится как «юбка», ведь отдаленное сходство у этих двух предметов имеется. Швеллер представляет собой конструкцию из цветного или черного металла, в поперечном разрезе напоминающую букву «П» в различных вариациях, так как грани могут быть как параллельны друг другу, так и располагаться под углом.

Толщина стенок составляет несколько миллиметров – без соблюдения этого требования швеллер намного легче согнуть.

Поставлен он может быть в любом из 4-х положений: на боковины, на основную стенку и кверху задней стенкой – сопротивляемость прогибанию при этом будет оставаться весьма высокой.

Швеллер выпускается в виде изделий с равными и неравными, одна обрезана, полками, с уклоном полок и без него.
Конструкция, в состав которой входит швеллер и уголки, выглядит довольно устойчиво.

Отличительной чертой данного изделия является прочность, поэтому чаще всего швеллеры изготавливают из стали и ее сплавов, а используют для укрепления каких-либо опор, составных частей, поверхностей из хрупких материалов, каркасов. В много- и малоэтажном строительстве, сооружении мостов и лестниц обойтись без швеллера никак не получится. Благодаря главному качеству швеллеры имеют ряд преимуществ, среди которых: высокая степень прочности, возможность противостоять нагрузкам разного направления, таких как сжатие или разрыв, противостояние ударным нагрузкам, которые могут привести к повреждениям готового сооружения механического характера. Данная продукция соответствует Госстандартам. Каждому виду швеллеров соответствует свой ГОСТ.

Чтобы было проще выбрать правильное изделие, цифра, стоящая после обозначения элемента-обозначает расстояние между полками. Длина изделий от 4 метров до 12 метров. Стандартный швеллер 10, размеры которого могут быть различными, будет то сечение, которое требуется в определенном случае и зависит от места применения. Буква, находящаяся после цифры, показывающая расстояние между полками, расскажет о типе изделия. Если используется изделие с индексом «У», то речь идет о наклонных внутренних гранях. Когда полки расположены параллельно, то это швеллер серии «П». Существуют еще «Л» — легкая, «С» — специальная разновидность.

Сортамент швеллеров, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, оно актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

• Вес погонного метра;

• Площадь поперечного сечения;

• Осевой момент инерции;

• Осевой момент сопротивления;

• Радиусы инерции.

Данный вид металлопроката различают так же по материалу, из которого он изготовлен. Выделяют алюминиевые и стальные отрезки. Естественно, что алюминий, в отличие от стали легко согнуть и он обладает меньшей прочностью-чистый металл передает вибрацию на другие элементы в конструкции и легко надламывается. Сплав же алюминия с медью, магнием, железом и иными легирующими присадками позволяет получить более пластичный состав, однако прочность и плотность все равно не настолько велики как в стали.

Однако профиль из алюминия имеет и свои преимущества:

• Обработке поддается легко, монтировать можно разными способами скрепления металлов, удобен в использовании;

• Характеризуется повышенной теплопроводностью;

• Поверхность гладкая, не дает задерживаться загрязнениям, обеспечивает легкий уход за профилем;

• Не подвержен деформации от перепадов температуры воздуха от -80⁰C до +100⁰C;

• По стоимости доступен, приобретать его выгодно;

• Отвечает требованиям пожарной безопасности;

• Экологически чистый и безвредный;

• По окончании срока службы пригоден для вторичной переработки;

• Статическое электричество не накапливается.

При строительстве из профиля сварка может не применяться, поэтому временные сооружения разбираются и без труда перевозятся на другое место.

Чаще всего применяют его в строительстве, для возведения каркасных элементов и отделке помещений. Так же применимы при изготовлении мебели, для установки окон и дверей. Швеллер используют для декорирования — например в качестве подвесной системы потолков. На них крепится гипсокартон, различные панели, пластик, вагонка, сайдинг.

Так же алюминиевому изделию металлопроката находится применение в судостроении, машиностроении, авиации, космической отрасли, применяют в медицинском оборудовании. Алюминиевый швеллер – перспективный и востребованный материал. Область его применения с каждым годом расширяется.

Стальные же швеллеры, хотя и обрабатываются не менее легко, чем алюминий, та же сталь 3 хорошо сверлится, сваривается, режется и обтачивается, обладают гораздо большей твёрдостью и прочностью. Из этого следует, что алюминий недопустимо применять как исходный материал для строительства несущих конструкций.

Однако для сооружения вспомогательных каркасов, при условии, что его толщина в элементе втрое больше толщины стали в эквивалентном по габаритам изделии, его употребление как швеллерный материал допустимо.

Стальные швеллеры обладают следующими преимуществами:

• Малый вес;

• Прочность на изгиб и разрыв;

• Высокая несущая способность;

• Устойчивость к износу и коррозии;

• Универсальное применение в строительстве;

• Разнообразный выбор размеров и модификаций;

• Доступность.

Стальные изделия применяются в строительной и других сферах — электрические инфраструктуры, опоры ЛЭП, помещения ТП, рекламные баннеры и другие изделия, перекрытия в кирпичных домах и шлакоблочных строениях, кровельные конструкции, мостовые опоры и несущие конструкции, каркасы многоэтажных домов из легких строительных материалов. Так же стальной швеллер используется в машино и автомобилестроении в качестве опор, крепежей, каркасов, фиксирующих деталей.

Благодаря своему разнообразию, швеллер применяется во многих сферах деятельности. Материал придает устойчивость и жесткость конструкциям. Увеличивается несущая нагрузка всего сооружения. Швеллер выдерживает постоянные осевые нагрузки, так как работает на изгиб.

Гнутый швеллер с неравными полками применяется при строительстве зданий, для которых установлены повышенные требования в прочности. Этот же тип материала активно используется при сборке мебели.

Гнутый швеллер с одинаковыми полками не способен выдержать большую нагрузку, и применяется при сооружении легких конструкций и декораций.

Легкие и малые изделия используются при установке металлических сооружений и стеллажей на складах. Швеллер оснащается ловителем спонтанного торможения, чтобы использовать его, как направляющее грузоподъемное устройство. Из материала делаются пандусы для тележек и колясок в торговых помещениях и переходах.

Швеллер находит применение во внутренней отделке – он используется для прокладки коммуникационных проводов, газо- и водопровода, как каркас. Гнутым изделием коммуникации закрываются и изолируются.

Внутри швеллера часто прокладываются трубы из материалов, которые плохо переносят нагрузки. Такой трубопровод имеет высокую устойчивость к износу и внешнему воздействию.

Изделие классифицируется по нагрузке, которую способно выдержать, свойствам и применению:

• Швеллер 8 – разгрузка напряженных участков на строительных сооружениях без сильного утяжеления, малый вес и слабая несущая способность;

• Швеллер 10 – сооружение колонн и опор с армированием, устойчивость к вертикальным нагрузкам;

• Швеллер 12 – приварка крупных строительных конструкций, укрепление несущих элементов зданий и кровельных систем;

• Швеллер 14 – строительство мостов, колонн ферм с большими пролетами, кровельных прогонов, увеличивает жесткость и устойчивость всех этих конструкций;

• Швеллер 16 – сооружение и укрепление конструкций зданий: перекрытия, каркасы, кровля, прогоны и пр., морозоустойчивость, возможность использования при температуре, ниже -55°С;

• Швеллер 18 – строительство каркасов зданий, перекрытий, цоколей и фундаментов, высоких колонн, эстакад, мостов и пр. ;

• Швеллер 20 – возведение высотных зданий, перекрытий с большой площадью, столбов, прогонов и опор, универсальный материал;

• Швеллер 24 – укрепление оснований зданий, устройство ростверков, колонн, мостов, эстакад и других сооружений, которым требуется максимальная несущая способность, самый большой вес и самая высокая прочность.

Существуют равнополочные и неравнополочные изделия. Во втором случае размеры полок, образующих П-образное сечение, будут различны.

В строительстве используются швеллеры следующих типов:

• Имеющие внутренний уклон полок;

• С параллельными внутренними гранями;

• Гнутые равнопрочные и неравнопрочные;

• Специальные;

• Холоднокатаные.

Швеллер гнутый, в свою очередь, гнутый швеллер классифицируют по таким признакам: равнополочный и неравнополочный.

Равнополочные гнутые профили соответствуют ГОСТ 8278-93, их изготавливают на трубных станах. Сырьем в их производстве служит рулонная сталь обычного качества и углеродистая конструкционная сталь.

Полки в этом виде швеллера имеют высоту от 50 мм до 400 мм. Ширина изделия колеблется от 32 мм до 115 мм.

Неравнополочные швеллеры производят на профилегибочных станках. Сырье – рулонная холоднокатаная и горячекатаная сталь обычного или высокого качества согласно ГОСТ 8281-80. Еще их классифицируют по номерам, соответствующим расстоянию, в миллиметрах, между полками. Разновидности длины такие же, как и у равнополочных швеллеров.

Точность прокатки у гнутого профиля соответствует такой маркировке швеллеров:

• А – высокая точность;

• Б – повышенная точность;

• В – обычная точность.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ

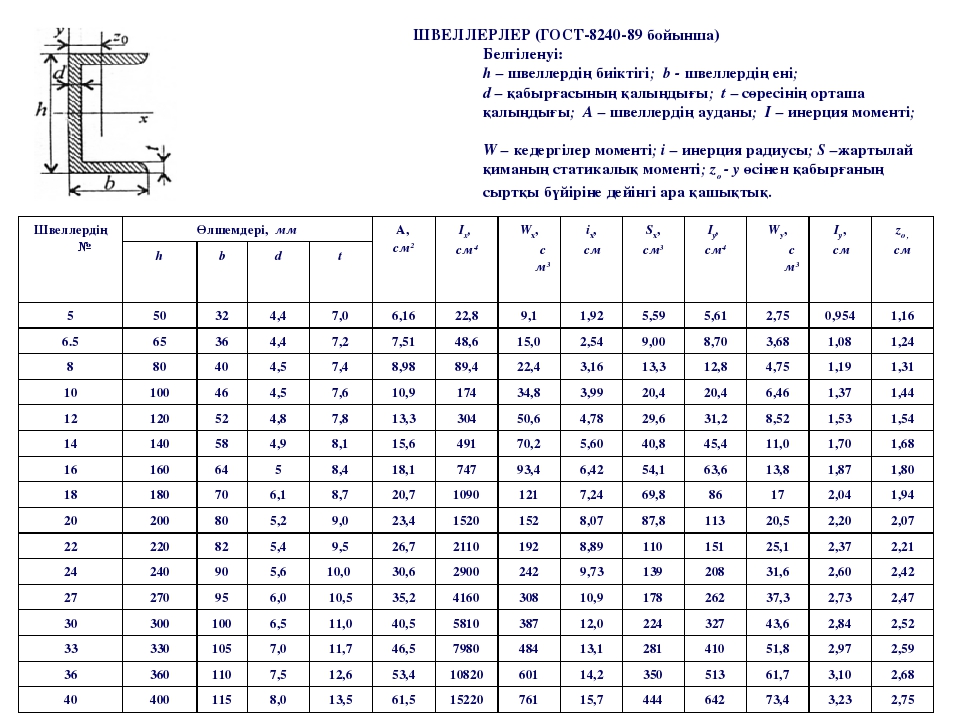

Вес швеллера горячекатаного. Сортамент швеллера ГОСТ 8240-89

Производство › Сортамент проката › Размеры и вес швеллера горячекатаного по ГОСТ 8240-89 Швеллер ГОСТ — металлические балки (горячекатанные профили), в сечении напоминающие букву «П». Полки швеллера находятся по одну сторону от стенки (в отличие от зетовых профилей, в которых полки лежат по разные стороны от стенки). Они могут быть разной длины, размера, вида, наклона. Поэтому прежде чем купить швеллер, нужно точно знать все параметры, которые необходимы. Швеллер горячекатанный ГОСТ 8240-89 широко применяется при изготовлении зданий из металлоконструкций. Сортамент швеллеров стальных — сортамент фасонного проката, разрез которого представляет собой сплошной металлический профиль П-образного сечения. Профиль номер П5-П24 изготавливается с размерами по ГОСТ 8240-89 (см. таблицу соответствия размера и веса швеллера) из стали различных марок. Горячекатаный прокат используется для придания жесткости и устойчивости конструкции, в которой применяется его типоразмеры. Швеллеры хорошо работают на изгиб и воспринимают продольные нагрузки, за счет чего увеличивается прочность, и уменьшается масса конструкции в общем весе. Швеллеры различных размеров применяются для изготовления каркасов металлических конструкций, балок, колонн, лестниц. Какой вес у швеллера? Изучите представленную ниже таблицу соответствия «Швеллер. Размер-масса». В данной таблице представлено соответствие размеров швеллера, веса согласно серии П ДСТУ 3436-96 (ГОСТ 8240-97). Значения веса 1м швеллера и количества в тонне в таблице приведены справочно, т.к. расчеты произведены при номинальных размерах ширины, длины и толщины полок. На практике же идеальных размеров не бывает. В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 5% увеличения фактического веса швеллера. Прокат с весом меньше расчетного встречается редко. Размер и тип швеллера можно узнать по его маркировке, цифра в обозначении – это расстояние между внешними краями граней изделия (размер h), измеряется в сантиметрах, буква П указывает на то, что полки без уклона и параллельны друг другу, если грани расположены под углом, то в обозначении буква У. Также бывают швеллеры, в маркировке которых может встречаться еще одна буква, которая показывает, что данное изделие позиционируется как легкая (тип Л), экономичная (тип Э) или специальная (С) модель. Таблица массы швеллера П — Сколько весит 1м погонный Номер швеллера серии П Размеры швеллера в миллиметрах Вес метра швеллера, кг Метров в тонне h b s П5 50 32 4,4 4,84 206,61 П6,5 65 36 4,4 5,90 169,49 П8 80 40 4,5 7,05 141,84 П10 100 46 4,5 8,59 116,41 П12 120 52 4,8 10,40 96,15 П14 140 58 4,9 12,30 81,30 П16 160 64 5,0 14,20 70,42 П18 180 70 5,1 16,30 61,35 П20 200 76 5,2 18,40 54,35 П22 220 82 5,4 21,00 47,62 П24 240 90 5,6 24,00 41,67   Таблица размеры и масса швеллеров У по ДСТУ 3436–96 Номер швеллера серии У Размеры, мм Масса 1 м, кг Метров в тонне h b S t 5У 50 32 4,4 7 4,842 206,5 6,5У 65 36 4,4 7,2 5,899 169,5 8У 80 40 4,5 7,4 7,049 141,9 10У 100 46 4,5 7,6 8,594 116,4 12У 120 52 4,8 7,8 10,43 95,87 14У 140 58 4,9 8,1 12,29 81,38 16У 160 64 5 8,4 14,23 70,30 15аУ 160 68 5 9 15,35 65,16 18У 180 70 5,1 8,7 16,26 61,50 18аУ 180 74 5,1 9,3 17,45 57,29 20У 200 76 5,2 9 18,37 54,43 22У 220 82 5,4 9,5 20,98 47,66 24У 240 90 5,6 10 24,06 41,56 27У 270 95 6 10,5 27,66 36,15 30У 300 100 6,5 11 31,78 31,47 33У 330 105 7 11,7 36,53 27,37 36У 360 110 7,5 12,6 41,91 23,86 40У 400 115 8 13,5 48,32 20,70 Таблицы сортамента позволяют узнать сколько кг в метре швеллера. Предельные отклонения по массе не должны превышать + 4,5% для партии и + 6% для отдельной пачки.  Отклонение от массы швеллера — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц. Расчет веса швеллера можно автоматизировать, используя «Калькулятор веса швеллера» в разделе «Сортамент металлопроката». Калькулятор швеллера позволяет рассчитать вес или длину проката в зависимости от выбранных параметров. Расчет массы швеллера выполняется по размерам высоты и ширины полок, а также общей длине заготовок. И наоборот, металлокалькулятор швеллера считает длину (погонные метры) по массе, значение которой получено взвешиванием металла на весах. Выбирая швеллер, размеры и характеристики которого отвечают ГОСТ 8240-97 (устаревший ГОСТ 8240-89), вы получаете ряд преимуществ. При использовании в конструкциях из металла этого профиля, повышаются значения изгиба и осевых нагрузок во время эксплуатации. При этом значительно уменьшаются затраты на усиление металлоконструкций, благодаря снижению веса металла на единицу ее площади. Все прочностные характеристики конструкций сохраняются или даже повышаются. Такие швеллеры придают конструкции устойчивость и необходимую жесткость. Швеллер используется в строительстве и в различных областях промышленности, он всегда должен быть хорошего качества, если быть точнее прочным и стойким к коррозии. Данное изделие из металла нашло свое применение в изготовлении межэтажных перекрытий, в усилении мостов, а также в металлоконструкциях которые функционируют в динамическом режиме, при различных циклических нагрузках. Одними из основных характеристик данного вида фасонного проката будут длина изделия. Швеллеры изготовляют длиной от 2 до 12 м: — мерной длины; — мерной длины с немерной в количестве не более 5% массы партии; — кратной мерной длины; — кратной мерной длины с немерной в количестве не более 5% массы партии; — немерной длины; — ограниченной длины в пределах немерной. Швеллер горячекатаный упаковывают в пакеты (пачки) по 4,5 — 8 тонн. Каждая пачка перетягивается стальной лентой минимум в двух местах. С двух противоположных сторон пакета крепятся бирки, на которых производитель указывает необходимую информацию – ГОСТ, марку стали, номер партии и номер плавки, вес пакета (иногда количество штук).Транспортируют пакеты, устанавливая пачки одну на другую и прокладывая между ними деревянные бруски, предотвращающие повреждения поверхности швеллера при скольжении во время перевозки и обеспечивающие просвет между пачками для завода стальных канатов при погрузочно – разгрузочных работах. < Предыдущая   Следующая >
