Швеллер как выглядит фото: таблица размеров и описание изгтовления (100 фото)

Содержание

Швеллер фото, рисунки и картинки швеллера горячекатаного и гнутого, фотографии с изображением швеллеров, кадры фотографических снимков швеллера смотрите в фотогалерее компании Сталь-МТ

Галерея фото швеллера постоянно пополняется и обновляется. Если размещенные фотографии швеллера, помогут нашим покупателям сделать правильный выбор при приобретении стального проката данного вида, то мы не напрасно создавали эту фото галерею. Стоимость швеллера смотрите в прайс-листе или узнавайте по телефону: 8 (495) 762-02-88.

Среди размещенных на этой странице фотографий Вы можете увидеть фото швеллера горячекатаного (серии «П» и «У») и картинки швеллера гнутого. При создании данной галереи мы ставили перед собой задачу показать наглядно нашим клиентам (особенно тем, кто заинтересовался представленным видом стального проката в первый раз) как выглядит этот строительный металл и в чем заключается визуальное отличие катаного швеллера от холодногнутого швеллера. Для более детального просмотра фотографий с изображением швеллера фото увеличиваются. Собранные здесь картинки и

рисунки швеллера сопровождаются описанием изображенного на них строительного металла. Также на нашем сайте Вы можете заглянуть в галерею с фото уголка металлического.

Смотрите фото швеллера, избегайте ошибок при выборе стройматериала, присылайте заявки на электронную почту и приобретайте стальной швеллер в компании Сталь-МТ.

Швеллер картинки



Смотреть фото швеллера

Фотография металлопроката швеллер


Мы уверены, что внимательно посмотрев на фото швеллера и изучив краткое описание изображенного на них металла, Вы легко сможете отличить швеллер холодногнутый от швеллера горячекатаного. В свою очередь, разглядывая фотографии с изображением поперечного сечения швеллера горячекатаного, Вы наверняка заметили, что этот вид стального проката серии «У» отличается от проката серии «П». На фотоиллюстрациях и картинках хорошо видно, что швеллер горячекатаный серии У имеет уклон внутренних граней параллельных полок, а грани полок швеллера серии П не имеют такого уклона.

Швеллер горячекатаный и гнутый, изображенный на фотографиях, а наравне с ним и другие виды металлопроката компания Сталь-МТ продает со склада от одной штуки.

Интересующую Вас информацию о швеллерах, фотографии которых были размещены в фото галерее, а также получить ответы на вопросы связанные с покупкой, доставкой и резкой швеллера можно по многоканальному телефону: 8 (495) 762-02-88

Надеемся, Вам понравилась фото галерея картинок швеллера! Фото швеллера обновляются, а партнерство сохраняется! Швеллер в компании Сталь-МТ метрами и тоннами!


Размеры швеллера по ГОСТу: горячекатаного, гнутого

Чтобы сделать прочный каркас, часто используют профильную трубу. Но это не единственный вариант. Есть еще швеллер. За счет наличия ребер жесткости в местах сгибов, он имеет высокую несущую способность, меньший вес и стоимость. А размеры швеллера по ГОСТу позволяют его использовать даже для создания нагруженных конструкций.

Содержание статьи

Что такое швеллер и его виды

Швеллером называют фасонный металлопрокат П-образной формы, который делают из черной и легированной стали. Основное свойство — высокая устойчивость к вертикальным изгибающим нагрузкам. Она ниже, чем у двутавровых балок, но и по цене швеллер не такой дорогой, да и масса меньше.

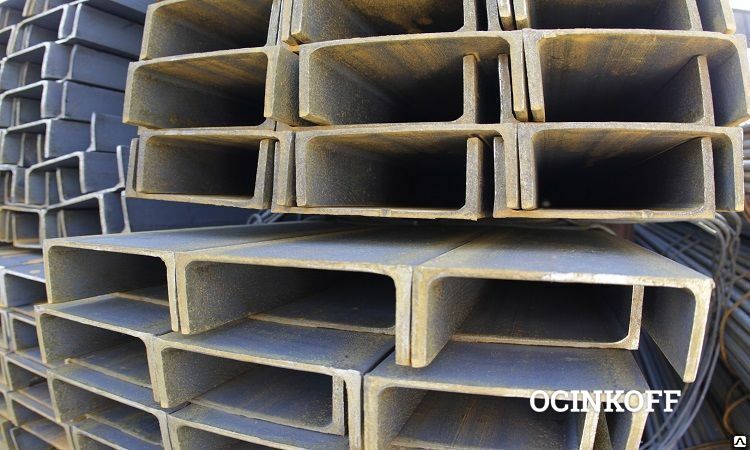

Так выглядит швеллер

Кстати, полочками у швеллера называют «ножки» буквы «П», а перемычку между ними называют спинкой. А номер швеллера (цифра, которая стоит после условного обозначения) отражает его высоту (ширину спинки).

Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны. В общем, область применения широкая.

Стандартизованные виды

По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.

Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.

Виды швеллеров по способу изготовления и сечению

У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.

Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной. У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.

Расширение ассортимента

Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.

Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.

Бывают еще швеллеры с перфорацией из алюминия

Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией. Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.

Некоторые размеры алюминиевого швеллера

Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

Стандарты

Нормативов, которые прописывают разные виды и типы швеллеров девять штук. В них перечисляется полностью весь сортамент, технические условия и обозначения. Но большая часть — специальные виды и типы, которые делают по заказам предприятий. В продажу они не поступают, да и не нужны они на обычной стройке или в хозяйстве. Например, ГОСТ 21026-75 описывает специфические швеллеры для горнодобывающей промышленности. Они отличаются отогнутыми полками. В стандартах 5267 описаны разновидности для вагоностроения.

Список ГОСТов, которые регулируют и описывают сортамент и размеры швеллеров

Параметры швеллеров «широкого применения» прописаны в трех стандартах.

  • ГОСТ 8240-97 (взамен старого 8240-89). В нем перечислен сортамент и размеры горячекатаных.
  • Размеры и параметры гнутых прописаны:
    • ГОСТ 8278 — с равными по длине полочками
    • ГОСТ 8281 — с полками разной длины.

В этих документах описаны размеры швеллера по ГОСТу, вес, технические параметры и допустимые отклонения. Обратите внимание, несущая способность не пишется, так как сильно зависит от того, как укладывается швеллер. Максимальная нагрузка рассчитывается для каждого конкретного случая, поэтому таблиц с такими данными нет.

Сортамент швеллеров горячекатаных по ГОСТ 8240-97

Основная область применения катаного швеллера — создание и усиление несущих конструкций. Поэтому требуется точно придерживаться параметров. Нормативы описывают все значения, вплоть до допустимых отклонений. Обычно они составляют не более нескольких процентов от параметра, но существуют и исключения.

Предельные отклонения по размерам для горячекатаного швеллера

Также обратите внимание, что вес швеллера дан справочный. То есть, он рассчитан для стали определенной марки. В стандартах ее плотность составляет 7,85 г/см³. Для более плотной стали вес будет больше, для более пористой меньше. Точная масса должна быть указана производителем, как и марка стали и ее плотность. Швеллеры изготавливают длиной от 2 до 12 метров, могут быть и более длинные.

Закругления и уклоны полок также в ГОСТах есть, но они даны для построения профиля, а не для контроля. Для потребителей эта информация не требуется, так что в свои таблицы мы ее не включили.

Пример использования швеллера: обвязка фундамента

Особой маркировки нет. Указывается просто высота изделия в сантиметрах, далее стоит буква, которая обозначает тип сечения и группу. Например, швеллер 6,5Э (высота спинки 6,5 см, группа эконом, а остальные размеры швеллера по ГОСТу смотрим в таблице), 12П или 12У — эти изделия имеют высоту 12 см, но один имеет параллельные полочки (это который 12П), другой с уклоном (12У). Кроме этих цифр может указываться еще класс точности. Других параметров — длины полок, толщины спинки и полок — в обозначении нет. Поэтому для этого вида металлоизделий нужны таблицы с размерами. Ниже они расписаны по классам.

Размеры и вес катаных швеллеров У

Швеллер У отличается тем, что его полочки от спинки к концам становятся все тоньше. Вот это плавное уменьшение толщины и называется уклоном. Если посмотрите внимательно на чертежи профиля У и П, увидите в чем разница.

Еще раз посмотрите на отличия швеллеров У и П
Номер швеллера серии УВысота спинки, ммШирина полок, ммТолщина спинки, ммТолщина полок, ммВес 1 метра, кг
50324,47,04,84
6,5У65364,,47,,25,90
80404,57,47,05
10У100464,57,6
8,59
12У120524,87,810,4
14У140584,98,112,3
16У160645,08,414,2
16аУ160685,09,015,3
18У180705,18,716,,3
18аУ180745,19,317,4
20У200765,29,018,4
22У220825,49,521,0
24У240905,610,024,0
27У270956,010,527,7
30У3001006,511,031,8
33У3301057,011,736,5
36У3601107,512,641,9
40У4001158,013,548,3

Высота катаных швеллеров У от 50 мм до 400 мм, ширина полок от 32 мм до 115 мм. Стандартный сортамент и вес перечислены в таблице.

Специальные катаные швеллеры С: габариты и масса одного метра

На базе сортамента с уклоном, выпускаются специальные швеллеры. Они имеют один или несколько отличающихся параметров. В некоторых случаях увеличена длина полочки, в других разница в толщине. В общем, если вам нужен швеллер с уклоном, но в серии У вы не нашли подходящие габариты, смотрите еще серию С.

Номер швеллера серии СВысота спинки, ммШирина полок, ммТолщина спинки, ммТолщина полок, ммВес 1 метра, кг
80455,59,09,26
14С140586,09,514,53
14СА140608,09,516,72
16С160636,510,017,53
16Са160658,510,019,74
18с180687,010,520,20
18Са180709,010,523,00
18Сб1801008,010,526,72
20С200737,011,022,63
20Са200759,011,025,77
20Сб2001008,011,028,71
24С240859,514,034,9
26С2606510,016,034,61
26Са2606510,011,039,72
30С300857,513,534,44
30Са300879,513,539,15
30Сб3008911,513,543,86

Наиболее ходовые размеры те, которые значительно отличаются от стандарта. Например, швеллер 18Сб имеет полки длиной 100 мм, в то время как стандартный вариант — 18У всего 70 мм. Толще стали и спинка, и полочки: 8 мм и 10,5 мм против 5,1 мм и 8,7 мм в базовой серии. Как видим, разница существенная. Швеллер 18Сб более мощный, чем базовый вариант — 18У.

Таблица размеров швеллера с параллельными полками (без уклона) серия П

Швеллер П имеет толщину полок одинаковую по всей длине. Только к концу они плавно закругляются. Радиус закругления не контролируется, так как не имеет принципиального значения.

Сечение швеллера П. Размеры швеллера по ГОСТу в таблицах
Номер швеллера серии ПВысота спинки, ммШирина полок, ммТолщина спинки, ммТолщина полок, ммВес 1 метра, кг
50324,47,04,84
6,5П65364,47,25,90
80404,57,47,05
10П100464,57,68,59
12П120524,87,810,4
14П140584,98,112,3
16П160645,08,414,2
16аП160685,09,015,3
18П180705,18,716,,3
18аП180745,19,317,4
20П200765,29,018,4
22П220825,49,521,0
24П240905,610,024,0
27П270956,010,527,7
30П3001006,511,031,8
33П3301057,011,736,5
36П3601107,512,641,9
40П4001158,013,548,3

Если сравните две таблицы, увидите, что размеры швеллера по ГОСТу У и П типа одной высоты ничем не отличаются. Одинаковы все параметры. Абсолютно все. Даже вес одного метра. Разница именно в форме полок. Причем частники чаще выбирают параллельные полки. На ровные полки плотно укладывается любой материал, нет проблем с соединением.

Сортамент катаных швеллеров группы Э (эконом) с размерами и весом

Швеллеры с прямыми полочками есть также серии Э — эконом. От серии П они отличаются чуть меньшей толщиной спинки. Остальные параметры кроме веса без изменений. Вес, естественно, немного меньше.

Номер швеллера серии ЭВысота спинки, ммШирина полок, ммТолщина спинки, ммТолщина полок, ммВес 1 метра, кг
50324,27,04.79
6,5Э65364,27,25.82
80404,27,46.92
10Э100464,27,68. 47
12Э120524,57,810.24
14Э140584,68,112.15
16Э160644.78,414.01
18Э180704.88,716,,.01
20Э200764.99,018,07
22Э220825.19,520.69
24Э240905.310,023.69
27Э270955.810,527,37
30Э3001006.311,031,35
33Э3301056.911,736,14
36Э3601107.412,641,53
40Э4001157.913,547. 97

Стоит сказать, что значительного влияния на несущую способность уменьшение толщины спинки не оказывает. А вот масса снижается. Так что это действительно экономный швеллер. И в плане металла, и в плане цены. Меньше материалоемкость — меньше стоимость. Если есть нужда сэкономить, можно купить швеллер Э.

Легкий швеллер (серия Л)

Облегченный швеллер Л пригодится в тех конструкциях, где нагрузка не так велика. Он также имеет параллельные полки, но они короче и тоньше. Более тонкая и спинка. А это значит, что облегченная серия имеет и меньший вес и, как следствие, меньшую несущую способность. Но большие нагрузки в частном секторе не так часто встретишь, так что швеллер Л для частного строительства подходит даже больше. Но несущую способность лучше просчитывать.

Номер швеллера серии ЛВысота спинки, ммШирина полок, ммТолщина спинки, ммТолщина полок, ммВес 1 метра, кг
12Л120303,04,85,02
14Л140323,25,65,94
16Л160353,45,37,10
18Л180403,65,6
8,49
20Л200453,86,010,12
22Л220504,06,411,86
24Л240554,26,813,66
27Л270604,57,316,3
30Л300654,87,319,07

Давайте для примера сравним швеллер 14Л и 14П.

  • 14Л имеет следующие размеры полок: длину 32 мм и толщину 5,6 мм. Толщина спинки 3,2 мм.
  • 14П габариты: при длине полок 58 мм и их толщине 8,1 мм, толщина спинки 4,9 мм.

Разница более чем значительная. Она отражается и в весе: метр 14П весит 12,3 кг , а погонный метр 14Л — 5,94 кг. В два раза меньше. Это влияет на стоимость проката (естественно), на стоимость доставки. К тому же более легкий, его проще переносить, поднимать и т.д. Но 3,2 мм — это ближе к тонкому металлу. Это значит, что вы должны уметь варить тонкий металл.

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Фото гнутого швеллера. Обратите внимание на место изгиба. Оно плавное. Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

  • Сталь углеродистая кипящая и полуспокойная:
    • высота 25-410 мм,
    • длина полок 26-180 мм,
    • толщина 2,0 — 8,0 мм.
  • Сталь углеродистая спокойная и низколегированная:
    • высота 25-310 мм,
    • длина полок 26-160 мм,
    • толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках. Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

  • высота 32 — 300 мм;
  • длина полок:
    • длинной 22 — 160 мм,
    • короткой 12 — 90 мм,
  • толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

Обозначение на чертежах

Особого графического значка для обозначения швеллера нет. На чертежах любой прокат обозначается просто линией. Рядом может стоять буквенное обозначение или его часть, которая важна именно для этого участка или узла. В примере ниже стоят буквы ШБ, что обозначает, что металлопрокат требуется класса Б. Конкретные марки материала указываются в спецификации. Там прописывается ГОСТ и размер. Например, ГОСТ 8240-97, швеллер 12П. Это значит, что применяется катаный высотой спинки 120 мм и параллельными полками.

Пример чертежа с использованием швеллера, его обозначение

В других случаях, когда на чертежах подробно отображаются какие-то сложные узлы, швеллер в разрезе обозначают именно так, как он выглядит: буквой «П». Разворачивают его так, как он должен быть уложен.

Обозначение швеллера на чертежах узлов, если он расположен в поперечном сечении

Конкретно размеры прописываются в спецификации. Все указывается понятно. Подобная форма записи обозначает катаный тип. Для гнутого были бы указаны параметры полок. Например, там стояло бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами.

Купите швеллеры по лучшей цене!

  • Швеллер гнутый

АО "Металлоторг" реализует горячекатаный и гнутый швеллер в Казани, изготовленный из углеродистых обычного качества, качественных, а также легированных сталей. Продукция полностью соответствует сортаментам следующих ГОСТов: 8278-83, 8240-97, 8281-80, 19425-74, 12950-67.

Горячекатаный швеллер: цена, размеры

Стандартный горячекатаный швеллер (цена за метр выше в сравнении с холодногнутым прокатом) – высокопрочный П-образный прокат, рассчитанный на большие поперечные нагрузки у успешно применяется в армировании несущих конструкций, а также служит основным несущим элементов в высотном строительстве. Сортамент ГОСТ 8240-97 определяет следующий диапазон высоты профиля – 40-400 мм, ширины полок – 32-115 мм. Купить швеллер в Казани можно как с полками без уклона внутренних граней, так и с уклоном. Также доступны экономичные швеллера стальные и швеллера легкой серии с параллельными гранями полок, специальные швеллера горячекатаные.

Толщина стенки – 4,4-8 (11,5 – спец.), толщина полки – 4,8-16 мм. Стандартная длина металлопроката – 2-12 м (по согласованию с потребителями – более 12 м).

Гнутые швеллера

Сортамент проката, изготовленного на профилегибочных станах методом холодной гибки, определяется ГОСТами 8278-83 и 8281-80. Поставляется как равнополочный, так и неравнополочный гнутый швеллер. Цена может зависеть от марки используемой стали (углеродистые качественные, ОК, легированные). Размерности равнополочного профиля бывают следующие: высота – 25-310 мм, ширина полки – 26-100 мм, толщина стенок – 2-8 мм. В случае неравнополочного швеллера цифры выглядят так: высота – 32-300 мм, ширина полок 22-80 мм и 12-40 мм. Толщина стенок – 2-8 мм. Длина гнутых швеллеров находится в пределах 4-11,8 м.

Таблица швеллеров, размер, масса стального горячекатанного швеллера У (с уклоном внутренней грани полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне

 Таблица швеллеров, размер, масса стального горячекатанного швеллера П (с параллельными гранями полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне

Таблица швеллеров, размер, масса стального гнутого равнополочного швеллера (ГОСТ 8278-83), вес 1 метра швеллера, количество метров в тонне

Таблица швеллеров, размер, масса стального гнутого неравнополочного швеллера (ГОСТ 8281-80), вес 1 метра швеллера, количество метров в тонне


Купить швеллер в Казани

У нас вы можете купить швеллер производства следующих заводов: ЗАО «Металлоторг», «Нижнетагильский металлургический комбинат», ОАО «Зап-Сиб» («Западно - Сибирский металлургический комбинат»), Северсталь, ОАО «НОСТА», ОАО «Азовсталь», ОАО "Уральская Сталь", ОАО «АМК».

Швеллера применяются в:
- строительной сфере;
- производстве металлоконструкций, в том числе рекламного назначения;
- машино-, судо-, автомобилестроении и т.д.

__________________________________________________________________________________________

Чтобы купить швеллер, воспользуйтесь удобным для вас способом заявки:
- позвоните по телефонам: +7 (843) 239-53-86
- отправьте запрос на email [email protected] или [email protected];
- сделайте  он-лайн заказ через контактную форму прямо на сайте.

Работаем как с юридическими (безналичный расчет), так и с физическими лицами (оплата наличными по факту отгрузки продукции).

Швеллер — классификация и область применения

Швеллер — это металлическое изделие, в поперечном сечении образующее букву «П». У швеллера различают стенки и полку. На поперечном срезе стенкой называют «перемычку», а полками — ножки буквы «П». Важнейшими характеристиками полок и стенки являются типоразмеры. Так под высотой швеллера понимают высоту его полок.

Стальной швеллер изготавливают из стального проката способом горячей прокатки заготовок на сортовых станах. Швеллер изготавливают с уклоном внутренних граней полок и с параллельными полками. Номер швеллера указывает его высоту.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

  • Швеллеры стальные горячекатаные;
  • Швеллеры стальные специальные;
  • Швеллеры стальные гнутые равнополочные;
  • Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

  • Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
  • Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
  • Специальный для вагоностроения сортамент ГОСТ 5267. 1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный


изготавливается согласно ГОСТ 535-88 в двух видах:
  • Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
  • Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

  • Высокой точности — «А»;
  • Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

В зависимости от точности прокатки, специальный швеллер подразделяется:

  • Высокой прочности — «А»;
  • Обычной прочности — «В».

Стальной гнутый швеллер подразделяется на:

  • Гнутый равнополочный швеллер;
  • Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

  • Высокой точности — «А»;
  • Повышенной точности — «Б»;
  • Обычной точности — «В».
Гнутый равнополочный швеллер Гнутый неравнополочный швеллер

Формы гнутого швеллера:

  • «У» — швеллер с уклоном внутренних граней полок;
  • «П» — швеллер с параллельными гранями полок;
  • «Л» — швеллер легкой серии с параллельными гранями полок;
  • «С» — швеллер специальный.

В связи с широтой ассортимента швеллера на него было разработано много ГОСТов и технических регламентов. Соответствие швеллера этим ГОСТам, является залогом качества продукции.

Применение швеллера стального

Благодаря своей высокой осевой прочности на изгиб, относительно невысокой массе и металлоемкости, швеллер горячекатаный и швеллер гнутый находят широкое применение практически во всех отраслях экономики.

Кроме специальных швеллеров, используемых в автомобильной и вагоностроительной промышленностях, в качестве рам, каркасов и прочих несущих конструкций, это основной материал, используемый в строительстве.

Швеллер используется как для армирования железобетонных конструкций, так и в качестве самостоятельного материала для изготовления каркасов строений, перекрытий, пандусов.

Швеллер применяется при строительстве перекрытий больших пролетов и многоэтажных каркасных сооружений. Зачастую он используется в качестве арматуры для стен, кровли, а так же для усиления бетона. Швеллер прекрасно выдерживает нагрузки как осевые, так и несущие.

Прайс-лист — швеллер

Компания «МИНПРОМ ГРУПП», предлагает широкий ассортимент стального швеллера по приемлемым ценам, с которыми можно ознакомиться в прайс-листе.

Наши менеджеры, помогут рассчитать стоимость катанки, также проинформируют о скидках, действующих сейчас в нашей компании на необходимый тоннаж и вид швеллера — звоните. Компания «МИНПРОМ ГРУПП» придерживается доступной ценовой политики, поэтому стоимость швеллера достаточно низкая.

Посетители которые хотят купить швеллер, часто ищут его так: швелер, швеллєр, швеллер горячекатанный, швелер гнутый, швелер гнутий, швеллер гнутый, швеллер гнутий, швелер стальной, швелер стальний, швелер сталевий.

Изготовление металлоконструкций ферм своими руками и расчет металлической крыши

Для скатных крыш с большими площадями нужны металлические стропильные системы. К строениям такого типа относятся производственные цеха, павильоны, навесы для автостоянок и другие постройки промышленного и хозяйственного назначения. Такие стропила имеют форму треугольника или полукруга и выглядят как односкатные или двускатные сооружения с малым уклоном.


Для изготовления металлоконструкций ферм и их сборки нужны предварительные расчеты и соблюдение ряда условий.

Металлические фермы для цеха

Важно понимать, что удельная плотность металла больше, чем у дерева, но древесина окажется тяжелее за счет увеличения сечения профиля. Сечение профиля в основном зависит от нагрузки, а это мощность ветра и количество снега в данной местности, умноженное на площадь.

Общие понятия о стропильной ферме из металла ↑

Сборка из ферросплава

Прежде всего, следует разобраться с определением. Металлической стропильной фермой называется конструкция, состоящая из стропильных ног, распорок, ригелей, подкосов и стоек. Все эти элементы соединены (сварены) между собой и находятся в одной общей плоскости.

Устройство металлической фермы

Но если быть более точным, то такое понятие подразумевает висячую конструкцию из вышеперечисленных элементов с упором на стойки. Варианты могут отличаться между собой по количеству перемычек, наклону стропильных ног и общей длиной сборки.

Выбор ферм в первую очередь зависит от величины площади, кровельного материала и атмосферных механических нагрузок (снег, ветер).

В зависимости от очертаний, фермы подразделяют на четыре вида:

  • односкатная;
  • с параллельным поясом
  • полигональной конструкции;
  • треугольная.

Основные формы металлических конструкций

Элементы для стропильных систем чаще всего изготавливают из парного профиля (двух полуферм), где узловые соединения укрепляются косынками (распорками). Верхний пояс фермы изготавливают из двух неравносторонних уголков, которые после монтажа выглядят, как тавр. Между собой они скрепляются сваркой либо болтовым соединением.

При увеличенной нагрузке на стропильную систему в пределах панелей применяют парные швеллеры или двутавры. Стойки, раскосы и остальные перемычки делают в виде крестообразной тавровой конструкции. Но в том случае, когда все узлы на ферме соединяются при помощи сварки, лучше использовать тавр, так как это цельный (более мощный) профиль.

Трубные профили разного сечения

В частном строительстве обычно применяется профилированная труба – полые материалы значительно легче тавра, двутавра и швеллера.

Еще одним плюсом такой металлической конструкции является ее мобильность, то есть, ферму очень легко собрать на строительной площадке. Кроме того, из труб (круглых или профилированных) можно изготовить любую конструкцию.

Трубные профили, которые используются для таких ферм, могут быть либо гнутыми (шовными), либо горячекатаными. Толщина стенки у более прочных горячекатаных труб составляет от 1,5 до 5 мм, они изготавливаются с прямоугольным или квадратным сечением. Мощность трубы на изгиб не меньше, чем у тавра, но масса последнего больше.

Вне зависимости от того, какая возводится крыша (односкатная, двускатная или гнутая), фермы различают по углу их уклона. В общем понимании такие конструкции делятся на три категории: с уклоном 22-30ᵒ, 15-22ᵒ и 6-15ᵒ.

Требования к фермам с уклоном ската 22-30ᵒ ↑

Треугольные фермы

Односкатный навес из ферм

В тех случаях, когда проектом здания предусмотрен наклон ската 22-30ᵒ, обычно в качестве кровельного материала используется шифер, этернит (композитный шифер) или железо (фальцевое покрытие из жести). Высоту треугольной фермы по коньковой балке следует приравнивать к 1/5 длины пролета (при длине ноги 10 м высота конька составит 10/5=2 м или 200 см минимум).

Такая конструкция получится наиболее легкой и с нее быстрее стекут атмосферные осадки.

Для больших пролетов от 14 до 20 м предпочтительно выбирать конструкцию с нисходящими раскосами – она лучше всего переносит нагрузки от снега и ветра, следовательно, имеет меньший вес. Панель в верхнем поясе здесь составляет порядка 1,75-2,5 м длины и в каждой паре их количество должно быть четным. Это означает, что число пролетов при заданных размерах равно 8 (14/1,75=8; 20/2,5=8).

Кровля с углом наклона в 30 градусов

У зданий промышленного типа (производственных цехов, павильонов и так далее) длина пролета достигает 25-30 м, и в таком случае желательно применять фермы Полонсо. Это тоже парные конструкции, которые соединяются затяжкой. Здесь есть возможность избежать установки длинных раскосов в центральных панелях, это значительно сокращает общую массу конструкции, и как следствие – количество требуемого материала.

  • Верхний пояс в таком случае разбивают на 12 или 16 отсеков по 2-1,85 м (25/12=2,08 м; 30/16=1,85 м).
  • Нижний пояс приподнимают для увеличения угла. Нагрузка в поясах уменьшается, а опорные узлы получаются наиболее простыми. Подвесные потолки для таких конструкций не используют.

Конструкция фермы с уклоном ската 6-22ᵒ ↑

Конструкции с прямым и ломаным нижним поясом

  • Если стропильная металлическая ферма имеет уклон по скату 15-22ᵒ, то ее высота по коньковой балке должна равняться 1/7 длины пролета. Для увеличения высоты на 0,16-0,23 частей от длины пролета нижний пояс делают ломаного типа. Такой метод снижает массу фермы с обычной треугольной конструкцией до 30%, но длина пролета здесь допускается не более 20 м. В тех случаях, когда пролет увеличивается более 20 м, применяют конструкцию Полонсо.
  • Если крыша почти плоская и имеет уклон не более 6-15ᵒ, лучше всего использовать фермы в виде трапеции. Самый оптимальный вариант, это когда конек оказывается на высоте 1/7 или 1/9 суммы от общей длины пролета. Например, при длине ноги 10 м высота конька делается 10/7=1,42 м или 10/9=1,11 м.
  • Если подвеска потолка не предусмотрена к стропильной системе, раскосы устанавливают в виде треугольной решетки. Количество секций или панелей рассчитывается по такому же принципу, как и для обычных треугольных конструкций.

Важно, чтобы чердачные стены и опоры ферм имели достаточную высоту. В противном случае крыша проектируется с переломом у опор – это позволяет создать нужное пространство.

Для подвесных панелей их размеры должны соответствовать длине нижних и верхних элементов. То есть, их длина кратна 2 по длине стропил, но не более 1,5-2 м. Следует отметить – для потолков сложной формы более всего подходят фермы Полонсо.

Сборка парной металлической фермы (красным обозначена линия сварочного шва)

Самостоятельно рассчитать металлическую крышу, изготовить и установить фермы из металла очень сложно. Делать это целесообразно только для небольших навесов.

Особенности монтажа металлических стропил ↑

В тех случаях, когда длина ферм превышает 10-12 м, проводят расчет металлической крыши как спаренную систему. То есть, стропильные ноги вместе с перемычками должны складываться из двух частей, так как их сложно транспортировать целиком – это неудобно, да и накладно в экономическом отношении.

Гораздо проще разделить ферму по стропильным ногам на два фрагмента и позднее соединить их затяжками и сваркой, чем монтировать на строительной площадке такую конструкцию. Но здесь очень важно учитывать, чтобы составные части не делились на левую и правую – они должны быть одинаковыми. В противном случае, это грозит путаницей на месте сборки.

Соединения двух частей осуществляются при помощи накладок, которые закрепляются болтами и сварки по швам на стыках.

Каждый вариант отличается друг от друга, но чем больше болтовых соединений, тем прочнее будут узлы – затяжки помогут зафиксировать сварочные швы металлоконструкции фермы.

Советы по расчету ферм в домашних условиях ↑

Зависимость длины стропил от уклона ската

Для правильного расчета металлической крыши в домашних условиях необходимо опираться на СНиП П-23-81 и СНиП 2.01.07-85:

  1. В первую очередь выберите подходящую схему стропильной системы, исходя из уклонов ската, вида кровельного материала и назначения сооружения.
  2. Если типовые требования не предусматривают определенных контуров, то проектируйте конструкцию по принципу экономии материалов.
  3. Высоту верхнего угла определите по прочности покрытия (наиболее тупым верхний угол делают для металлочерепицы, профнастила или фальцевой крыши).
  4. Размеры панелей (секций) рассчитывайте в соответствии с уклоном, как это предложено в трех подзаголовках с разными углами ферм в этой публикации.
  5. Чтобы избежать долгих и сложных расчетов, возьмите за основу любой типовой проект, который подходит к размерам здания.

Фермы из профильной трубы в устройстве крыши

Изготовление и монтаж ферм своими руками ↑

Чаще всего для изготовления металлических ферм своими руками выбирают профильные трубы, которые сваривают между собой.

  • Для навесов шириной до 4 м подойдет труба с сечением 40×20×2 мм.
  • Для крыши шириной до 5,5 нужны трубы 40×40×2 мм.
  • При ширине постройки более 5,5 м рекомендуются профили 40×40×3 мм, 60×30×2 мм.

Работу начинают внизу, а затем поднимают заготовки и приваривают их к стойкам. Для подъема и удерживания в нужном положении тяжелых конструкций потребуется техника.

Сборка крыши навеса своими руками

Порядок действий такой:

  1. Уложить на земле продольные трубы и приварить их к опорным стойкам.
  2. Соединить верхний и нижний пояс раскосами и перемычками.
  3. Поднять металлоконструкцию и приварить к продольны трубам вертикальных стоек
  4. После установки всех ферм соединить их продольными перемычками по скату. Расстояние должно составлять полметра. Эти перемычки в дальнейшем послужат опорой для монтажа кровельных листов. Все неровности важно тщательно зачистить, иначе кровельное покрытие не ляжет ровно и без зазоров.
  5. Очистить поверхность конструкции, отшлифовать металл, обезжирить специальными составами, нанести слой грунтовки и окрасить.

Видео: Арочная крыша из труб ↑


В заключение следует обратить внимание на аккуратность – малейшая оплошность при расчетах металлической крыши приведет к перекосу, а значит, к ошибке во всей кровельной конструкции. Если не надеетесь на свои математические способности – обратитесь за помощью к специалистам.

Швеллер размеры | Таблица размеров швеллера 10, 12, 14, 16, 20, 22

Таблица размеров швеллера

Швеллер горячекатаный стальной ГОСТ 8240-97
Параметры швеллера гк h — высота b — ширина полки s — толщина стенки t — толщина полки Вес 1 мп, кг
Швеллер размер № 5 h=50 мм b=32 мм s=4,4 мм t=7 мм 4,84
Швеллер размер № 6.5 h=65 мм b=36 мм s=4,4 мм t=7,2 мм 5,9
Швеллер размер № 8 h=80 мм b=40 мм s=4,5 мм t=7,4 мм 7,05
Швеллер размер № 10 h=100 мм b=46 мм s=4,5 мм t=7,6 мм 8,59
Швеллер размер № 12       h=120 мм b=52 мм s=4,8 мм t=7,8 мм 10,4
Швеллер размер № 14 h=140 мм b=58 мм s=4,9 мм t=8,1 мм 12,3
Швеллер размер № 16 h=160 мм b=64 мм s=5,0 мм t=8,4 мм 14,2
Швеллер размер № 18 h=180 мм b=70 мм s=5,1 мм t=8,7 мм 16,3
Швеллер размер № 20 h=200 мм b=76 мм s=5,2 мм t=9 мм 18,4
Швеллер размер № 22 h=220 мм b=82 мм s=5,2 мм t=9,5 мм 21
Швеллер размер № 24 h=240 мм  b=90 мм s=5,6 мм t=10 мм 24
Швеллер размер № 27 h=270 мм b=95 мм s=6 мм t=10,5 мм 27,7
Швеллер размер № 30 h=300 мм b=100 мм s=6,5 мм t=11 мм 31,8
Швеллер размер № 40 h=400 мм b=115 мм s=8 мм t=13,5 мм 48,3
Швеллер гнутый
Швеллер гнутый гост 8278-83
 50*40*3        12,0 м
 60*32*2,5     12,0 м
 60*32*4        10,0 м
 80*32*4        10,0 м
 80*60*4        11,5 м
100*50*3       11,5 м
120*50*3       11,5 м
120*60*4       11,5 м
120*60*5       11,7 м
160*80*4       11,7 м

Швеллер размеры

Швеллеры г/к стальные горячекатаные это прокат П или У — образного сечения. Швеллеры г/к делятся на 3 вида: швеллер горячекатаный с уклоном внутренних полок, с параллельными гранями полок и швеллер гнутый холоднокатаный. Швеллер горячекатаный производится двух видов точности: повышенной точности-Б и обычной точности-В. Виды и марки швеллеров завися от марки стали, из которых они изготовлены что определяет их назначение и размеры. Швеллеры изготовляют длиной от 4 до 12 м и высотой от 5 до 40 мм. Швеллер широко используется при строительстве сооружений, а также в качестве каркаса и перегородок, так как их размер позволяет создавать конструкции различных видов.

  • Швеллеры из углеродистой и низколегированной стали. обозначением П — с параллельными полками и обозначением У — с уклоном внутренних граней изготавливаются по ГОСТу 8240.
  • Швеллеры специальные для вагоностроения. обозначение В — для вагоностроения изготавливаются по ГОСТу 5267.
  • Швеллеры специальные для тракторов. обозначение Т — для тракторов изготавливаются по ГОСТу 5420

Узнать цены на швеллер в интернет магазине Металлобазы>>>

Понимание концепции каналов в изображении | от Maximinusjoshus | featurepreneur | Апрель 2021 г.

г. Фото Джерина Дж. На Unsplash

Существует несколько цветовых пространств для представления изображения, таких как RGB, BGR, HSV, CMYK и т. Д. Но есть что-то общее. Это каналы, которые используют эти цветовые пространства для коллективного формирования изображения. Давайте посмотрим на некоторые определения каналов. Википедия говорит, что

Цветные цифровые изображения состоят из пикселей, а пиксели состоят из комбинаций основных цветов, представленных последовательностью кода.Каналом в этом контексте является изображение в градациях серого того же размера, что и цветное изображение, состоящее только из одного из этих основных цветов.

Если это звучит сбивающе с толку, выслушайте меня. Это определение гласит, что каждое изображение состоит из пикселей, и каждый пиксель состоит из комбинаций цветов, а точнее, основных цветов. Канал - это полутоновое изображение цветного изображения, состоящее только из одного из основных цветов, образующих цветное изображение. Если это все еще не имеет никакого смысла, пожалуйста, подождите пару минут.

Фото Хулки Окан Табак на Unsplash

Изображения в градациях серого - это одноканальные изображения, в которых каждый пиксель несет только информацию об интенсивности света. Эти изображения состоят исключительно из оттенков серого.

Изображения в градациях серого не следует путать с черно-белыми изображениями (двоичными изображениями), которые содержат только черные и белые пиксели. В двоичных изображениях пиксель либо черный, либо белый. У них нет промежуточных цветов. Но изображения в оттенках серого имеют широкий диапазон оттенков серого в пикселях.

Теперь давайте посмотрим, что мы получим при печати массива изображений в градациях серого. Для этого мы используем следующий код:

 import cv2 as cv # читать изображение
image = cv.imread ("D: //medium_blogs//architecture.jpg") # преобразовать изображение в оттенки серого
gray = cv.cvtColor (image, cv.COLOR_BGR2GRAY) # распечатать массив изображений
print (серый)
print ("") # распечатать форму массива, которая имеет вид (высота, ширина, количество каналов)
print (gray.shape) )

Результат:

Как видите, напечатанный массив представляет собой двумерный массив, в котором каждое число представляет пиксель, а значение числа представляет собой интенсивность света в этом пикселе.Поскольку каждое число в приведенном выше массиве изображений представляет пиксель, оно называется единым направленным изображением. Интенсивность света каждого пикселя в компьютерном зрении измеряется от 0 до 255 и называется значением пикселя. Когда значение пикселя равно 0, это черный цвет, а когда значение пикселя 255 - белый. Поскольку мы использовали OpenCV для чтения массива изображений, размеры вышеуказанного массива имеют форму высота x ширина. Здесь изображение имеет 6016 пикселей по оси Y (высота) и 4016 пикселей по оси X (ширина).

В отличие от изображений в градациях серого, изображения RGB имеют три канала. Каждый пиксель состоит из трех каналов, каждый из которых представляет цвет. Теперь давайте напечатаем изображение RGB и посмотрим на результаты. Для этого мы используем следующий код:

 import cv2 as cv # читать изображение
image = cv.imread ("D: //medium_blogs//architecture.jpg") # конвертировать изображение в RGB (изображения читаются в BGR в OpenCV)
RGB = cv.cvtColor (image, cv.COLOR_BGR2RGB) # распечатать массив изображений
print (RGB)
print ("") # распечатать форму массива изображений
print (RGB.shape)

Результат:

На этот раз на выходе будет трехмерный массив! На этом изображении каждый пиксель имеет три канала. Каждый массив во втором измерении представляет собой пиксель. 0-й индекс - это интенсивность красного света, 1-й индекс - интенсивность зеленого света, 2-й индекс - интенсивность синего света.

При печати формы этого изображения печатается кортеж, содержащий высоту, ширину и количество каналов. Когда вы умножаете эти три значения, вы получаете общее количество значений внутри массива изображений.

Теперь, когда мы знаем, что такое канал, давайте посмотрим, как каждый канал выглядит по отдельности. Обратите внимание на изображение ниже:

Фото Кристиана Уокера на Unsplash

Теперь давайте разделим каналы изображения выше, используя следующий код:

 import cv2 as cv
import numpy as np # read the image
image = cv.imread ( "D: //medium_blogs//colours.jpg") # преобразовать изображение в RGB (изображения читаются в BGR в OpenCV)
image = cv.cvtColor (image, cv.COLOR_BGR2RGB) # разделить изображение на три канала
(R, G, B) = cv.split (image) # создать именованные окна для каждого из изображений, которые мы собираемся отображать
cv. namedWindow ("Blue", cv.WINDOW_NORMAL)
cv. namedWindow ("Green", cv.WINDOW_NORMAL)
cv. namedWindow (" Red ", cv.WINDOW_NORMAL) # отображать изображения
cv.imshow (" Blue ", B)
cv.imshow (" Green ", G)
cv.imshow (" Red ", R) # записывать изображения на диск
cv.imwrite ("D: //medium_blogs//channel_red.jpg", R)
cv.imwrite ("D: //medium_blogs//channel_green.jpg", G)
cv.imwrite ("D: // medium_blogs // channel_blue.jpg ", B) if cv.waitKey (0):
cv.destroyAllWindows ()

Мы используем функцию разделения OpenCV для разделения каналов. Вывод кода:

Я знаю, что есть пара вопросов дайте понять. изображение в верхней части экрана и как его быстро и легко сделать.Используйте наши дизайнерские шаблоны YouTube и настройте свой стиль или начните с чистого холста предварительно заданного размера и создавайте с нуля. Ознакомьтесь с Обрезать изображение для всех размеров социальных сетей , чтобы узнать самые свежие размеры обложек каналов YouTube.

YouTube уступает только Facebook по количеству просмотров в месяц среди платформ социальных сетей, и по мере того, как видео становится все более популярным в цифровом маркетинге, платформа будет только расти. Кроме того, YouTube быстро становится популярной поисковой системой для молодых людей.

Когда на наших лицах так много контента, важно пробиться сквозь шум с помощью стильного, функционального и профессионального канала YouTube. Это означает создание привлекательного, связного и организованного искусства канала, которое ясно и просто с первого взгляда расскажет историю вашего бренда.

Создание связного оформления канала отличает вас как серьезного создателя видео, и зрители с большей вероятностью будут смотреть ваш контент. Итак, как выглядит профессиональная страница? Баннер / обложка и миниатюры видео в чем-то совпадают - шрифт, цвет, дизайн или все вышеперечисленное.Красивые каналы, по которым легко перемещаться, означают больше переходов по ссылкам. Самый важный фактор, определяющий видимость вашего видео, - это рейтинг кликов. YouTube хочет показывать видео, на которые люди нажимают, потому что их реклама станет более заметной, как и ваше видео. Выигрывают все!


Как создать баннер YouTube за 4 быстрых шага:

  1. Зайдите на PicMonkey. com.

  2. Откройте шаблон баннера YouTube, чтобы начать с готового дизайна, или откройте пустой холст «Обложка YouTube», чтобы начать с нуля.

  3. Настройте свой шаблон или пустой холст с текстом, фотографиями и графикой; используйте наши или добавьте свои.

  4. Нажмите Поделиться , чтобы экспортировать баннер прямо на YouTube. Или скачайте, чтобы сохранить на свой компьютер.

Подробнее: Публикация на YouTube в виде эскиза или баннера

Когда вы начинаете редактировать в PicMonkey, ваше изображение мгновенно сохраняется в Hub, интегрированном хранилище PicMonkey. Изображения, хранящиеся в Hub, можно редактировать в любое время - могут пройти дни, месяцы, годы, а вы все равно сможете открыть это изображение и изменить текст и графику.Это очень удобно для сохранения единого внешнего вида бренда - сохраните фон и логотип одинаковыми, но, например, измените текст.


Создайте баннер YouTube, используя пустой холст

Вы можете создать свой баннер YouTube с точными размерами, если начнете с пустого холста YouTube Cover. Щелкните холст, и он откроется в редакторе.

Выберите цвет фона или добавьте фотографию в качестве фона с помощью вкладки «Инструменты для фона». Есть множество способов настроить ваш дизайн, используя графику, шрифты, текстуры, эффекты тени и многое другое.

Совет от профессионалов: Чтобы все элементы дизайна идеально сочетались, выберите значок «Настройки» (шестеренку) внизу холста. Выберите палитру Alignment , и затем вы можете установить свои предпочтительные характеристики.


Создайте баннер YouTube с помощью шаблона

Щелкните этот шаблон , чтобы настроить

Если вы хотите получить гладкий, стильный вид с меньшими усилиями, чем начинать с нуля, вы можете создать свой шедевр, используя готовый дизайн шаблон.Просмотрите наши шаблоны баннеров YouTube и найдите тот, который вам подходит. Каждый слой шаблона можно редактировать, поэтому вы можете изменить слова, шрифт, добавить графику, поменять местами свои собственные изображения, добавить свой логотип, применить текстуры - все, что вы хотите сделать, чтобы сделать его своим.

Ваш дизайн автоматически сохраняется в Hub. Когда пришло время опубликовать его на YouTube, вы можете выбрать один из двух способов:

  1. Поделиться прямо на YouTube из меню Поделиться в редакторе.

  2. Загрузите файл на свой компьютер и загрузите на YouTube.(См. Пошаговые инструкции ниже.)

Ознакомьтесь с некоторыми из наших любимых шаблонов баннеров YouTube!

Щелкните этот шаблон , чтобы настроить

Великолепный выбор для каналов на открытом воздухе, приключений или путешествий. Замените изображение собственной фотографией или используйте этот горный пейзаж как любую подходящую грунтовку для канала, полного захватывающего дух контента. Изучите типы шрифтов и поэкспериментируйте с текстовыми масками, трехмерными слоями и изогнутым текстом, чтобы добавить вау-фактор.

Щелкните этот шаблон для настройки.

Гурманы, собирайте! Если ваш канал вдохновлен кулинарией, ознакомьтесь с этим шаблоном, ориентированным на еду. Замените нашу фотографию на собственный кулинарный шедевр. Сохраняйте живые изображения еды; добавит вкуса!

Щелкните этот шаблон для настройки.

Графика пригодится при разработке баннеров YouTube для каналов, созданных своими руками, или чего-то действительно оригинального, домашнего, личного и т. Д.Еще кое-что, что стоит отметить в этом шаблоне, - это его необычная цветовая схема. Попробуйте разные цветовые комбинации, чтобы найти что-то визуально привлекательное и фирменное.

Щелкните этот шаблон для настройки.

Если ваш бизнес , вы , почему бы не поставить себя на баннер? В этом нет ничего плохого. Фактически, это помогает создать личную атмосферу. Если это то, что вы хотите, чтобы зрители чувствовали на вашем канале, начните с этого шаблона.Подписчики PicMonkey Pro также получают доступ к нашему автоматическому инструменту удаления фона, так что вы можете легко взять себя с личной фотографии и разместить на этом шаблоне!

Щелкните этот шаблон для настройки.

Если вы - бренд стиля жизни с каналом, посвященным современной элегантности, начните с этого шаблона. Изогнутый текст, яркий городской пейзаж и изысканная черно-белая окраска придают ему изысканный вид. Конечно, вы можете поменять фотографию на свою собственную, и вы обязательно захотите заменить текст своим собственным брендом.


Разместите важную информацию в безопасной зоне баннера YouTube

Созданная вами обложка YouTube будет по-разному отображаться на разных устройствах - она ​​будет отображаться на телеэкране в полноэкранном режиме, но в виде тонкого баннера вверху вашего канала. как на настольном компьютере, так и на мобильном устройстве. Вот почему размещение вашего логотипа или соответствующей информации в «безопасной зоне» вашего изображения на обложке имеет важное значение. Безопасная область - это пространство внутри вашего баннера, где ваш контент / изображение будет отображаться правильно, без обрезания или столкновения, независимо от того, в каком браузере или на каком устройстве оно отображается.

  • Минимум : 1546 X 423 пикселей. Это максимальная, сверхбезопасная зона, где гарантированно не обрезаются текст и логотипы при отображении на разных устройствах.

  • Максимум : 2560 X 423 пикселей. Ваша безопасная зона будет видна, а видимость областей по обе стороны от безопасной зоны будет зависеть от браузера и устройства.

Посмотрите этот удобный наглядный материал, чтобы увидеть, где именно находится золотая середина:

Сладкое пятно безопасной зоны - это примерно средняя треть, если говорить горизонтально

Вы можете внести небольшие изменения в обрезку при загрузке ваш баннер на YouTube, но вы не можете изменить положение выделенного фрагмента.Ваш загруженный баннер YouTube должен быть меньше 4 МБ. Вы можете проверить размер файла при экспорте из PicMonkey.


Опубликуйте свой баннер на YouTube

  1. Войдите в свою учетную запись на youtube.com и нажмите «Мой канал» в правом верхнем меню.

  2. В верхней части экрана выберите «Добавить обложку канала» при добавлении нового. При замене наведите указатель мыши на существующее оформление канала, пока не увидите значок карандаша, щелкните его и выберите «Изменить оформление канала».

  3. Выберите новый баннер.YouTube представит предварительный просмотр того, как он будет выглядеть на разных устройствах.

  4. Если ваш баннер выглядит так, как вы хотите, нажмите «Выбрать». В противном случае нажмите «Отрегулировать обрезку», чтобы обрезать баннер на YouTube, затем нажмите «Выбрать».

  5. Ваш баннер загрузится с сохраненным! сообщение поверх него. Теперь он готов к своему дебюту!

Для получения дополнительной информации посетите Справочный центр YouTube .


Создание изображения профиля YouTube a.к.а. Значок канала YouTube

Значок канала YouTube - это кружок ниже и слева от вашего баннера. Вы можете использовать свою аватарку или логотип - подумайте о том, что это еще одна возможность сплоченно заявить о себе и сделать свой канал стильным.

Лучший размер значка канала YouTube - 800 x 800 пикселей, который можно создать в PicMonkey, используя пустой холст или шаблон. После загрузки на YouTube он будет отображаться с разрешением 98 x 98 пикселей. На рабочем столе значок вашего канала будет отображаться в виде круга под вашим баннером.На устройствах Android и iOS он будет отображаться в виде круга, перекрывающего левый нижний угол баннера.

Если вы используете свою фотографию, ознакомьтесь с нашими советами по созданию фотографий профиля, и вы также можете узнать все о том, как сделать логотип DIY . И если вы готовы углубиться в создание своего бренда, подумайте об использовании фирменных комплектов для хранения активов вашего бренда (логотип, изображение профиля, цвета, фотографии, шрифты) - вы будете использовать их более последовательно, и ваш бренд будет действительно сиять. PicMonkey Pro предлагает функцию Brand Kit, а подписка PicMonkey Business позволяет создавать наборы для нескольких брендов.


Создайте оформление канала YouTube в мобильном приложении PicMonkey

В приложении PicMonkey начните свой дизайн с пустого шаблона эскиза холста, а затем настройте свой стиль с помощью изображений, текста и эффектов

Создание баннера, значка канала, и даже миниатюру YouTube в мобильном приложении PicMonkey также очень просто сделать. Вы можете начать с изображения или пустого холста и использовать функцию кадрирования, чтобы получить точный социальный размер, который вам нужен. Ознакомьтесь с 5 способов поднять ваш мобильный дизайн на новую высоту , чтобы узнать больше о создании мобильных шедевров.


Вы можете сделать так много интересных вещей для всех ваших социальных каналов в PicMonkey! Проверьте: Создатель эскизов YouTube , Создатель баннеров Facebook , Создатель рекламы Facebook , Создатель заголовков Twitter и Создатель историй Instagram .

Использование каналов для выборочного редактирования фотографий

Вы когда-нибудь задумывались, что делает эта непонятная вкладка под названием «Каналы» в Photoshop? Вы знаете, тот, у которого черно-белые слои вашей фотографии не являются красными, синими или зелеными? Оказывается, они делают довольно удивительные вещи, и их не так уж и сложно понять, когда вы с ними познакомитесь.

По сути, каналы - это просто набор значений тона в ваших изображениях. Эти выделения или маски в сочетании с информацией о цвете в пикселях вашей фотографии определяют, как будет выглядеть ваша фотография красным, синим или зеленым цветом. Например, если красный канал кажется плоским или размытым, красный будет более заметным на вашем изображении, так как его очень мало черного маскирует. И наоборот, если красный канал очень темный, это означает, что красный цвет маскируется из вашего изображения, оставляя больше зеленоватого оттенка, противоположного красному на цветовом круге.То же самое касается синего и зеленого каналов.

Это все замечательно, но что это значит для рабочего процесса постобработки? Прелесть выделения, созданного с помощью каналов, заключается в том, что они идеально растушеваны, что означает, что они обеспечивают почти незаметный переход при редактировании. Мы можем использовать каналы как средство создания выборок, которые помогут нам уточнить отдельные области на наших изображениях. Вот несколько примеров.

Осветление и затемнение - широко используемые методы, которые усиливают или уменьшают акцент на определенных областях фотографии.Проблема, с которой вы неизбежно столкнетесь, заключается в том, что области, требующие акцента, в какой-то момент пересекаются с теми, которые вы хотите уменьшить. Если вы попытаетесь уклониться или сжечь эти области от руки, вам будет трудно сделать это, не затрагивая одну или другую так, как вы не хотите.

В таких ситуациях мы можем создать выделение, используя красный канал, который содержит большую часть контрастной информации на вашей фотографии. Для этого перейдите на вкладку «Каналы» и нажмите Ctrl + щелчок по красной миниатюре канала.Это создаст выделение красного канала, обозначенного марширующими муравьями. Поскольку этот выбор подчеркивает контраст в вашей фотографии, вы можете использовать его для выборочного увеличения контраста в вашем изображении. Ниже приведен пример, в котором я применил эту технику к мягким плавным линиям водопада. Сначала я создал выделение, используя красный канал. Затем я создал новый 50% -ный серый цвет, позже установил режим наложения «мягкий свет», чтобы он служил моим слоем осветления / затемнения. Установив непрозрачность кисти 10% и выбрав белый цвет переднего плана, я решил усилить только плавную часть моего водопада.Поскольку я использовал выделение, созданное на основе самых ярких значений тона в моем изображении, только эти области будут усилены эффектом осветления.

И наоборот, выбор можно инвертировать с помощью command + I или control + I, которые выберут только самые темные значения на изображении. Использование этих значений позволяет затемнить отдельные области изображения, например черный цвет между линиями падения, чтобы еще больше усилить контраст и добавить акцента. Я часто использую эту технику для пейзажной фотографии, но ее можно применить к любому жанру, который вы хотите.

Другое применение - наложение экспозиции. Это тема, которая в первую очередь относится к пейзажам; однако этот процесс может подойти и для других приложений. Некоторые сцены содержат как очень яркие, так и очень темные значения, которые большинству цифровых фотоаппаратов сложно уловить целиком. Вам остается экспонировать одно или другое, что обычно нежелательно при съемке пейзажей. Помимо съемки рано утром или поздно вечером, вам нужен способ запечатлеть и то, и другое на одном снимке.Опять же, мы можем использовать каналы для создания уникальных выделений, которые помогут нам смешать два изображения вместе для получения идеально сбалансированной фотографии. На снимках ниже я столкнулся со сценой, где мне пришлось снимать на заходящее солнце, поскольку это была единственная доступная композиция (и к тому же хорошая). Проблема заключалась в том, что там были все эти невероятные скальные образования, обрамляющие закат, которые остались бы недоэкспонированными, если бы я хотел запечатлеть детали неба. Решением было взять одну экспозицию для неба и другую для камней и сложить их вместе в Photoshop.

На первый взгляд это может показаться достаточно простым, но это связано с рядом уникальных проблем. Простое рисование линии вокруг неба для создания маски создаст резкий край. Использование автоматизированного программного обеспечения HDR обычно работает хорошо, но не оставляет много места для корректировки смешивания изображений.

Первый шаг - получить обе экспозиции, достаточно похожие друг на друга в Lightroom или Camera Raw, без потери ценных деталей, которые вы пытаетесь сохранить.Как только это будет достигнуто, откройте их как слои в Photoshop и сложите экспозицию камней поверх этого для неба. Здесь все может быть сложно. Используя красный канал, щелкните и перетащите эскиз к значку новых каналов в нижней части вкладки. Это создаст копию. Выделив этот новый канал, перейдите в меню и в разделе «Изображение» выберите «Настройки», затем «Уровни». Откроется диалоговое окно «Уровни», которое позволит вам изменить значения яркости в вашем новом канале.В моем примере я хотел создать выделение, которое позволило бы мне замаскировать новое небо с изображением скал. Регулируя среднюю стрелку в моем диалоговом окне уровней вправо, вы заметите, что более темные области канала становятся еще темнее, а более светлые значения становятся еще светлее. Мы можем сделать еще один шаг вперед, переместив стрелку справа налево, что сделает самые светлые значения на канале очень яркими. Это субъективный процесс, который может потребовать некоторых проб и ошибок, но цель состоит в том, чтобы создать канал, самые яркие области которого - это то, что вы хотите замаскировать на своей фотографии.Вот как моя выглядела после завершения:

Вы заметите, что небо очень белое, это та область, которую я хочу замаскировать на моем изображении скал. Затем я добавил маску слоя к своему изображению горных пород, а затем вернулся на вкладку каналов, чтобы создать выделение с помощью моего нового канала, нажав команду + щелчок или Ctrl + щелчок по миниатюре канала. Вернувшись к маске на моем изображении скал и используя кисть с непрозрачностью 40%, я медленно замаскировал небо, пока не добился естественного вида.Поскольку выбор, который мы использовали, основывался на тональных значениях с использованием каналов, области вокруг камней, облаков и солнца были идеально растушеваны, не оставляя видимых линий наложения и плавных переходов. После некоторых дополнительных корректировок, вот и окончательный результат.

Это лишь некоторые из способов, которыми каналы могут помочь вам выборочно редактировать фотографии для получения уникальных эффектов. Возможности поистине безграничны, и, приложив немного творческих усилий, вы, вероятно, найдете им применение в повседневном рабочем процессе.

Что такое каналы в Photoshop и как их использовать | TrickyPhotoshop

Привет, ребята, меня зовут Вайбхав, и в этой статье я расскажу вам, что такое «каналы» в Photoshop и как использовать их для улучшения изображения, особенно портретов. В прошлый раз я обсуждал режимы RGB и CMYK в Photoshop, которые являются чрезвычайно важным руководством для графических дизайнеров.

Что такое канал?

Ну ответ прост. Канал похож на обычную панель Photoshop, которая хранит информацию о цвете вашего документа Photoshop в виде слоев.Если вы выбрали режим RGB , тогда на вашей панели каналов по умолчанию будет отображаться 4 канала (RGB, красный, зеленый и синий), а если вы выбрали CMYK mode , то ваша панель каналов по умолчанию будет показывать 5 каналов (CMYK, голубой , пурпурный, зеленый и черный). Вы можете изменить режим изображения на RGB, перейдя в изображение> режим> RGB и на CMYK, перейдя в изображение> режим> CMYK.

На приведенном выше рисунке вы можете увидеть множество надписей, которые могли вас напугать.Но я собираюсь подробно объяснить всю маркировку, так что не волнуйтесь, ребята.

Чтобы открыть панель каналов, перейдите в окно > канал .

Примечание: Если вы хотите внести некоторые изменения в фотографию, например, удалить человека, заменить лицо улыбающимся лицом, добавить человека, поменять местами фон или что-нибудь еще, просто дайте мне знать. Я могу сделать это за вас с минимальными затратами. Вы можете нанять меня, чтобы я отредактировал вашу фотографию.

ПОЛУЧИТЬ БЕСПЛАТНУЮ ДЕМО

Составной канал:

По сути, это не канал.Этот канал показывает комбинацию всех каналов, присутствующих на вашей панели каналов. Он всегда будет оставаться в верхней части панели слоев. Когда вы работаете в режиме RGB, по умолчанию он будет переименован в RGB, а если вы работаете в режиме CMYK, он будет переименован в CMYK. Вы можете изменить режим документа, выбрав изображение> режим> RGB / CMYK. Чтобы узнать больше о режимах RGB и CMYK, щелкните здесь.

Цветовые каналы:

В нем хранится информация о цвете одного конкретного канала.Например, красный канал хранит информацию о красном цвете, присутствующем на вашей фотографии, в масштабе от 0 до 255. Белая область показывает количество присутствующего красного цвета. Область, которая кажется более яркой / белой, содержит больше красного цвета по сравнению с областью, которая относительно темнее. Позвольте мне показать вам пример с красным каналом. На приведенном ниже рисунке кожа кажется ярче, чем ее платье. Это потому, что кожа содержит больше красного цвета по сравнению с ее платьем.

Точно так же в зеленом канале область, которая кажется более темной, содержит меньше зеленого цвета по сравнению с областью, которая кажется более яркой.

Точно так же в синем канале область кажется более темной и содержит меньше синего цвета по сравнению с областью, которая кажется более яркой. Вы видите, что небо полностью белое. Это было ожидаемо, потому что небо в основном кажется голубым из-за рассеивания синего цвета частицами пыли.

В режиме CMYK панель каналов должна выглядеть, как показано ниже.

Вы заметили, что ваша фотография стала немного ненасыщенной и потеряла детали? Это потому, что CMYK дает гораздо меньше цветовых комбинаций по сравнению с режимом RGB.Режим CMYK в основном используется для печати.

[quote align = ”center” color = ”# 999999 ″]

Лучше начать изображение как RGB, а затем изменить его на CMYK для печати. Если вы начнете с CMYK, а затем измените его на RGB, результат не будет идеальным. Вы можете провести простой эксперимент. Откройте изображение в режиме RGB, а затем преобразуйте его в режим CMYK. Щелкните OK во всех диалоговых окнах, которые должны появиться. Затем снова измените изображение на RGB. Если вы внимательно посмотрите на свое изображение, то заметите, что оно потеряло некоторую насыщенность и детализацию.Так что лучше начинать изображение как RGB.

[/ quote]

Ну, думаю, хватит о цветовых каналах.

Альфа-канал:

Всякий раз, когда вы делали выделение с помощью любых инструментов выделения, таких как инструмент лассо, инструмент выделения и т. Д., Выделение будет временно сохранено здесь. Этот канал - один из каналов спасения жизни, который может сэкономить ваше время. Просто активируйте канал и нажмите «Загрузить канал как выделенный». Это загрузит выделение, которое вы выбрали в прошлом.

Если вы сохранили свой выбор, вы также можете увидеть его как альфа-канал. Предположим, что если вы хотите сохранить выделение, выберите область изображения с помощью любого инструмента выделения, затем перейдите к select> save selection.

Примечание: Если вы хотите внести некоторые изменения в фотографию, например, удалить человека, заменить лицо улыбающимся лицом, добавить человека, поменять местами фон или что-нибудь еще, просто дайте мне знать. Я могу сделать это за вас с минимальными затратами.Вы можете нанять меня, чтобы я отредактировал вашу фотографию.

ПОЛУЧИТЬ БЕСПЛАТНУЮ ДЕМО

Загрузить канал как выделенный:

Активируйте любой цветовой канал и затем нажмите «Загрузить канал как выделенный». Это загрузит этот канал как выделенный.

На показанном выше рисунке я загрузил красный канал. Марширующие муравьи показывают выделение красного цвета. Вы также можете загрузить выделение, нажав и удерживая ctrl / cmd , а затем щелкнув миниатюру слоя красного канала.

Сохранить канал как выделенный:

Если у вас есть активный выбор в вашем изображении, нажмите эту кнопку, и Photoshop сохранит его как канал с префиксом «альфа».

На изображении выше вы можете увидеть новый канал «alpha 1», который содержит активный выбор. Белая область показывает выбранную область, а черная область показывает невыделенную область.

Создать новый канал:

Эта кнопка помогает нам дублировать существующий канал.

Просто выберите канал, а затем перетащите этот канал, чтобы «создать новый канал», и он скопирует ваш канал. Дублирование канала очень помогает нам в неразрушающем редактировании.Вы также можете создать новый канал. Когда вы создаете новый канал, Photoshop по умолчанию заполняет этот канал черным цветом.

Вы также можете продублировать свой канал, перейдя в меню панели > дублировать канал.

Удалить текущий канал:

Возможно, вы уже догадались о его функции. Удаляет канал. Просто перетащите канал на этот значок, и он удалит этот конкретный канал. Учтите, что удаление цветового канала может испортить вашу фотографию.Так что дважды подумайте, когда удаляете цветовой канал.

Как изменить размер эскиза канала:

Это один из наиболее часто задаваемых вопросов. Что ж, вы можете сделать это, щелкнув «меню панели», а затем щелкнув «параметр панели».

Здесь вы можете увидеть 3 размера эскизов. Нажмите на любую миниатюру, и размер миниатюры вашего канала изменится в соответствии с вашим выбором.

То же самое вы можете сделать с эскизами «панели слоев».Но там вы увидите больше параметров вместе с размером эскиза.

Как отключить видимость определенного канала?

Что ж, вы можете сделать это, щелкнув значок «указывает на видимость канала», который находится слева от миниатюры слоя.

На изображении ниже, отключив видимость красного цвета, мы можем увидеть, как изображение выглядит без красного цвета. Если вы отключите видимость любого цветового канала, то видимость канала RGB будет автоматически отключена.

Вот и все. Прочтите мой следующий урок, в котором я буду обсуждать повышение резкости изображения без добавления шума. Спасибо, что прочитали эту статью. Надеюсь, мы снова встретимся через четыре дня.

Примечание: Если вы хотите внести некоторые изменения в фотографию, например, удалить человека, заменить лицо улыбающимся лицом, добавить человека, поменять местами фон или что-нибудь еще, просто дайте мне знать. Я могу сделать это за вас с минимальными затратами. Вы можете нанять меня, чтобы я отредактировал вашу фотографию.

ПОЛУЧИТЬ БЕСПЛАТНУЮ ДЕМО

Идеальный размер обложки канала YouTube и передовые методы

Размеры обложки канала YouTube

Оптимизируйте оформление своего канала YouTube с помощью следующих размеров: 2560 пикселей в ширину на 1440 пикселей в высоту . Имейте в виду, что оформление канала выглядит по-разному на настольных, мобильных и телевизионных дисплеях.

Видео сейчас популярно, и, поскольку оно останется таким в обозримом будущем, YouTube - фантастическая платформа, которую следует использовать большему количеству компаний.

В то время как большинство предприятий оптимизировали свои страницы в Facebook и профили в Instagram, многие малые предприятия пренебрегают своими учетными записями YouTube, если они у них действительно есть. К счастью, сделать так, чтобы ваш канал на YouTube выглядел потрясающе, не так уж сложно. Первый шаг к тому, чтобы ваш канал выглядел великолепно (и законно), - это качественное оформление канала YouTube.

В этом посте мы обсудим все, что связано с этими баннерами, включая лучшие размеры, примеры и методы оформления каналов YouTube.

Рекомендации по оформлению канала YouTube

Хотя пытаться подобрать размер баннера прямо на рабочем столе может быть достаточно утомительным занятием, вам необходимо убедиться, что оформление вашего канала отлично смотрится на разных типах устройств и браузеров. Поскольку он будет отображаться по-разному на всех устройствах, рекомендуется следовать официальным рекомендациям YouTube по размеру изображения для идеального размера обложки канала YouTube.

Согласно YouTube, лучший размер обложки канала - 2560 пикселей в ширину и 1440 пикселей в высоту.Однако следует помнить о других требованиях к размеру. К ним относятся:

  • Минимальные размеры файла: 2048 x 1152
  • Минимальная безопасная область для текста и логотипов: 1546 x 423 пикселя, при этом большие изображения могут быть пересечены на определенных устройствах или дисплеях
  • Максимальная ширина: 2560 x 423 пикселя, то есть что «безопасная зона» всегда видна, несмотря на размер экрана.
  • Максимальный размер файла: 6 МБ (но размеры файлов могут быть меньше)

При использовании размера 2560 на 1440 пикселей изображение вашего канала будет правильно отображаться на экране телевизора. экрана, вам также необходимо позаботиться о том, как оформление вашего канала будет выглядеть на компьютерах, планшетах и ​​мобильных телефонах.Ознакомьтесь с шаблоном ниже, который демонстрирует, как оформление вашего канала будет отображаться на разных устройствах. Опять же, эти безопасные зоны были включены непосредственно в Snappa.

Как создать обложку для канала YouTube с помощью Snappa

Не хотите бороться со своим баннером, чтобы получить его нужного размера? Snappa может помочь вам в этом, а наше программное обеспечение для перетаскивания мышью легко использовать, даже если у вас нет опыта графического дизайна. Вот видео, которое мы сделали, чтобы показать вам, как сделать канал YouTube оформлением для вашего канала!

Чтобы сделать работу максимально простой и безболезненной, вы можете выбрать один из настраиваемых шаблонов оформления каналов YouTube с предварительно заданными размерами, которые предлагает Snappa.Их можно найти в разделе «Заголовки» в разделе шаблонов Snappa, и они будут автоматически адаптированы к идеальному размеру обложки канала YouTube. Если вы готовы создать бесплатный баннер канала YouTube менее чем за 5 минут!

Вы можете выбирать из сотен шаблонов, каждый из которых можно настроить.

При разработке оформления канала в Snappa программа автоматически покажет вам, какие области будут видны на разных экранах. В приведенном ниже примере вы увидите, что верхняя и нижняя части экрана - это «области только для просмотра ТВ», а также указаны безопасные области как для планшета, так и для настольного компьютера.Это позволяет создавать дизайны, которые будут отлично смотреться на всех устройствах, и вам никогда не придется беспокоиться о том, что самая важная часть вашего дизайна будет отключена на телефонах или iPad.

Эти шаблоны оформления каналов YouTube можно полностью изменить. Вы можете поменять местами стоковые фотографии и добавить (или исключить) как элементы дизайна, такие как формы и графику, так и текст. И хотя вы можете (и должны) сосредоточиться в первую очередь на видимых со всех устройств пространствах в центре изображения, вы можете добавить несущественные элементы дизайна в области «только телевизор» или «только рабочий стол».

Как загрузить обложку канала YouTube

Загрузка обложки вашего канала YouTube займет всего несколько секунд. Чтобы добавить баннер YouTube, перейдите на свой канал YT. Вы можете сделать это, перейдя в « Creator Studio» , щелкнув значок канала в правом верхнем углу экрана.

Затем нажмите «Просмотр канала» вверху и в центре главной страницы творческой студии.

На странице вашего канала вы увидите опцию «Добавить обложку канала. Щелкните синий CTA, чтобы вы могли это сделать.

Вам будет предоставлена ​​возможность выбрать из текущих фотографий, которые вы сохранили, или из галереи фотографий, или загрузить файл со своего компьютера. Как только вы это сделаете, вам будет показан предварительный просмотр того, как баннер будет отображаться на всех компьютерах, телевизорах и мобильных устройствах.

Шаблоны Snappa спроектированы таким образом, что наиболее важные элементы всегда будут видны, но если вы используете собственное изображение, вы, вероятно, захотите вручную настроить кадрирование.Однако вы можете отрегулировать только кадрирование так, чтобы над и под ним оставалось пространство для ТВ; вы не можете установить левый нижний угол изображения в качестве кадрирования на рабочем столе.

Как только вы будете довольны этим, все, что вам нужно сделать, это нажать «Сохранить», и ваше оформление канала YT будет сохранено в вашем профиле. Его можно изменить в любой момент.

Каким должен быть дизайн моего канала YouTube?

Оформление вашего канала может быть любым, но оно должно помочь пользователям быстро идентифицировать ваш бизнес. Если оформление вашего канала не помогает добиться узнаваемости бренда, вероятно, оно не слишком эффективно.Мы представили лучшие идеи и примеры баннеров YouTube в недавнем посте, чтобы помочь вам начать работу!

Как видно ниже, собственный канал Snappa на YouTube довольно прост и точен; он включает в себя наш логотип (который является значком канала), цвета бренда и слово «TV» на изображении телевизора. Мы также включили несколько волнистых линий, которые мы используем во всем нашем бренде.

Большинство предприятий обычно выигрывают от использования одинаковых или похожих цветов, шрифтов, логотипов и слоганов.Если ваш малый бизнес - это только вы, вы можете даже нарисовать себя на обложке канала, чтобы дать пользователям кого-то, к кому они могут легко относиться. Прекрасный тому пример - канал Гэри Вайнерчука ниже.

Вы можете изменить оформление канала, чтобы рекламировать специальные мероприятия, например предстоящий веб-семинар или мероприятие, которое проводит ваша компания. Я бы рекомендовал делать это только для крупных мероприятий, на которые вы действительно хотите привлечь внимание, а в остальное время поддерживать постоянный (и вечнозеленый) дизайн вашего канала.

Рекомендации по оформлению канала YouTube

Когда пришло время создавать обложку канала YouTube, небо - предел. При этом есть несколько передовых методов, которые вы должны помнить, чтобы создать сильный баннер, который хорошо представляет ваш бизнес.

Эти передовые практики включают:

Не пренебрегайте пространствами за пределами областей, доступных только для мобильных устройств

При разработке оформления канала легко сосредоточиться на этом крошечном прямоугольнике в середине холста и игнорировать все. еще.Но это ошибка. Хотя вы хотите, чтобы в вашем баннере ничего не было вырезано на самых маленьких экранах, вы также должны убедиться, что он отлично смотрится на самых больших экранах, на которых можно просматривать ваш контент.

Использование интересных, но тонких фоновых изображений - простой способ убедиться, что баннер будет отлично смотреться на всех устройствах. Изображение займет экран естественным образом, а не будет выглядеть как кучка пустого пространства вокруг небольшого прямоугольника содержимого. Это хорошая вещь.

Аккаунт для кнопок социального обмена и значка канала

При просмотре баннера канала YouTube вы заметите, что две вещи отображаются в виде наложений на изображение на рабочем столе: социальный обмен и ссылки на веб-сайты, а также значок канала. .Вы должны учитывать это при создании изображения.

Вы хотите, чтобы ваши социальные сети и ссылки на сайты были заметными и легко заметными, чтобы пользователи заходили к вам на других платформах, но вы также не хотите, чтобы они покрывали какую-либо важную информацию или элементы дизайна в оформлении канала.

К счастью, мы точно знаем, где они будут. Значок канала появится в верхнем левом углу баннера (но не полностью заправлен в угол), а ссылки на социальные сети и веб-сайты появятся в правом нижнем углу, если вы их добавите (что вам следует) .Избегайте размещения важной информации в этих областях, и все будет в порядке.

Используйте только изображения высокого качества

Помните, когда мы все боролись с загрузкой изображений профиля Facebook или Myspace? У нас был правильный размер эскиза, но когда кто-то щелкнул по нему и открыл его до «полного размера», он был расплывчатым и неправильно масштабировался. Вы же не хотите, чтобы это произошло с оформлением вашего канала YouTube, когда оно отображается на экране телевизора.

Есть два способа избежать этого.Первый - всегда начинать с изображений, которые соответствуют рекомендациям YouTube по размеру, которые мы обсуждали в разделе выше. Используя этот точный размер, а не один меньший, а эквивалентный по пропорции, ваше изображение будет хорошо масштабироваться на больших экранах.

Второй способ избежать этого - использовать только изображения высокого качества (и, если возможно, высокого разрешения). Вот почему библиотека стоковых фотографий и дизайнов Snappa очень высокого качества.

Простой, чистый дизайн - всегда лучший

Подавляющее большинство пользователей увидят ваш канал только на настольных компьютерах и / или мобильных устройствах и увидят лишь небольшую полоску прямоугольника.Меньше всего вам нужно, чтобы этот баннер был настолько громоздким и загроможденным, что они не могли бы даже разглядеть ваш логотип или ваши социальные ссылки.

Если вы посмотрите все подряд шаблоны оформления каналов Snappa на YouTube (некоторые из них изображены выше), вы заметите, что мы делаем это за счет интенсивного использования отрицательного пространства и четких линий. Даже когда фоновые изображения сложные, баннер остается заземленным и организованным с чистыми, простыми формами и текстом где-то на нем.

Убедитесь, что это работает, с помощью значка вашего канала

Изображение вашего профиля YouTube является эквивалентом изображения профиля Facebook на YouTube и определяется изображением профиля Google+, связанным с аккаунтом YouTube.Важно убедиться, что значок канала хорошо сочетается с оформлением вашего канала, поскольку значок будет отображаться в правом верхнем углу баннера. Это можно увидеть в приведенном ниже примере на баннере канала Salesforce.

Чтобы изменить значок канала, нажмите, чтобы просмотреть свой канал через студию автора. При наведении указателя мыши на значок вы увидите карандаш, который указывает на возможность его редактирования. Когда вы нажмете на это, вы попадете в профиль аккаунта Google+, где сможете выбрать новое изображение.

Если вы хотите, чтобы значок вашего канала выделялся, вы можете использовать оформление канала, цвета которого контрастируют с цветом значка, что упрощает быстрое привлечение внимания.

Если вы хотите, чтобы он сливался, с другой стороны, вы можете использовать цвета, идентичные значку в дизайне, чтобы он выглядел более цельным. Изображение канала ниже от SNL является прекрасным примером этого; значок канала на самом деле выглядит так, как будто он является частью оформления канала. Он полностью сливается.

Последние мысли

Обложка канала YouTube необходима для полного брендинга вашего канала, чтобы он выглядел как отличительным, так и более убедительным.А теперь, благодаря простым в использовании инструментам, таким как Snappa (который поставляется с полностью настраиваемыми шаблонами с предварительно заданными размерами), любой может создавать великолепные, увлекательные изображения каналов без какого-либо опыта проектирования. Не забывайте время от времени обновлять оформление своего канала, чтобы он выглядел современно, особенно если вы меняете общий бренд или внешний вид своего канала YouTube.

Как вы думаете? Какой ваш любимый образец оформления канала YouTube? Как вы выделяете свою? Оставьте нам комментарий и поделитесь своим мнением!

7 самых крутых баннеров YouTube, которые мы когда-либо видели

Когда кто-то присылает мне действительно отличное видео YouTube, я всегда хочу знать, кто за ним стоит.Было ли это рекламное агентство? Малый или средний бизнес? Технологическая компания B2B? Независимо от того, кто это был, если я впечатлен, я хочу видеть больше от создателя контента.

Итак, как только видео готово, я нажимаю ссылку, чтобы посетить их профили.

И оттуда, если бренд действительно на высоте, я увижу оформление его канала - горизонтальный баннер, отображаемый в верхней части канала YouTube пользователя, который, надеюсь, демонстрирует сочетание хорошего дизайна и присутствия бренда. .

Но как они это делают?

Мы все видели дизайнерские работы, которые нас вдохновляют, но у нас может быть дурная привычка не заходить дальше этого.Что делает такие сильные баннеры YouTube такими замечательными? И как вы можете создать свои собственные великолепные произведения искусства? Чтобы ответить на эти вопросы, мы нашли три отличных ресурса для шаблонов баннеров YouTube, а также семь креативных баннеров каналов - как старых, так и новых - которые вдохновляют нас как маркетологов.

Что делает хороший баннер YouTube?

Адаптивные размеры

Баннер канала YouTube может принимать разные размеры в зависимости от того, на какой платформе он отображается.Например, баннер может иметь разные размеры при просмотре на телевизоре, настольном компьютере или мобильном устройстве.

Google предлагает размеры баннера YouTube:

  • Рекомендуется: 2560 x 1440 пикселей
  • Минимум для загрузки: 2048 x 1152 пикселей
  • Минимальная «безопасная область», где гарантируется, что текст и логотипы не будут обрезаны: 1546 x 423 пикселей
  • Максимальная ширина: 2560 x 423 пикселей
  • Размер файла: 4 МБ или меньше

Рекомендуемое разрешение кажется чрезмерно большим размером файла.Но подумайте о том, как баннеры YouTube будут отображаться на 30-дюймовом телевизоре Smart TV или выше. С ростом числа возможностей для просмотра видео YouTube таким образом вы захотите убедиться, что изображение вашего канала достаточно велико для отображения с качеством на более крупном экраны.

Вот полезное визуальное представление этих размеров:

Источник: Google

Сбалансированная конструкция

Обратите внимание на «безопасную зону», о которой мы говорили в первом разделе. Ваш баннер - это, по сути, самая большая возможность для брендинга, когда люди заходят на ваш канал, поэтому вам нужно убедиться, что ваш логотип и вспомогательный текст хорошо представлены в оформлении канала.Вот почему, возможно, лучше всего разместить название вашей компании и логотип в этом центральном пространстве - это предотвратит путаницу у зрителей, если название компании, стоящей за учетной записью YouTube, случайно будет вырезано.

Если вы не знаете, как полностью заполнить кадр 2560 x 1440, компания по производству видео MiniMatters предлагает «строить изображение от середины до середины», помещая наиболее важные ресурсы в центр и переходить от там.

Наконец, что касается того, что разместить на вашем баннере, мы следуем нескольким основным правилам:

  • Используйте изображение с высоким разрешением.Пиксельный или размытый баннер не означает, что вам нужно следить за высококачественным видео.
  • Держите его под маркой. Хотя оформление вашего канала не обязательно должно быть точной копией вашего логотипа или слогана, оно должно включать визуальные элементы, которые вы хотите связать с вашим брендом, например определенные цвета, шрифты или ключевые слова.
  • Ваш баннер должен отражать то, что ваша компания делает своевременно. Например, если вы управляете пекарней и готовитесь к лету, привлекательный баннер может представлять собой фотографию в высоком разрешении яркой рабочей поверхности, покрытой мукой и скалкой, а также сопроводительный текст, например, «Апрельские дожди приносят майскую муку.«

Как сделать баннер YouTube

«Это просто здорово, Аманда», - возможно, вы подумали об этих советах. «Но где, черт возьми, мне взять эти прекрасные дизайнерские материалы?»

Вам повезло - есть десятки бесплатных ресурсов для создания отличного баннера YouTube. Вот несколько наших любимых:

  • Google : Почему бы не начать с самой хостинговой платформы? У Google есть собственные шаблоны оформления каналов, которые помогут вам начать работу с дизайном баннера.(Примечание: щелчок по этой ссылке приведет к автоматической загрузке zip-файла, содержащего эти шаблоны.)
  • Canva : одно из самых популярных мест для самостоятельного проектирования. Canva предлагает несколько бесплатных шаблонов изображений для каналов YouTube, которые позволяют использовать собственные изображения или библиотеку стоковых фотографий.
  • Fotor : Подобно Canva, Fotor также предлагает выбор бесплатных шаблонов баннеров YouTube, которые позволяют использовать как свои собственные визуальные ресурсы, так и собственную библиотеку изображений.

8 классных примеров оформления каналов YouTube

1. Кофейная компания Death Wish

В 2016 году Death Wish Coffee был назван победителем маркетингового конкурса для малого бизнеса, проводимого компанией-разработчиком программного обеспечения Intuit. Награда? бесплатно 30-секундный рекламный ролик во время Super Bowl 50. С тех пор самопровозглашенный производитель «самого крепкого кофе в мире» извлек выгоду из этого импульса, следя за тем, чтобы его бренд оставался столь же устойчивым.

Его бывший баннер на YouTube - не исключение.Это просто, но в то же время смело. Логотип компании отображается в виде значка канала, а также мозаичного водяного знака, который не мешает отображению текста. И это сообщение не оставляет никаких сомнений в том, чем занимается бренд. "Самый крепкий кофе в мире?" Хорошо, я смотрю.

2. Adobe Creative Cloud

Бирюза - мой любимый цвет на все времена, поэтому в нашем выборе баннера YouTube для Adobe Creative Cloud может быть оттенок эстетической предвзятости. Но цвет может иметь большое влияние на маркетинг - например, было обнаружено, что оттенки синего вызывают чувство доверия.

Однако в этом баннере не только хорошо используется цвет. В одной фотографии он олицетворяет творческий подход и визуальное качество - две вещи, которые Adobe Creative Cloud обещает в своих пакетных продуктах. Изображенный человек, кажется, создает что-то замечательное - океан внутри воздушного шара - с сопроводительным текстом, подтверждающим это: «Сделай ничего себе». Кроме того, чтобы узнать больше, кнопки социальных сетей находятся прямо на изображении.

3. Приятного аппетита

Кто-нибудь еще голоден? Это только кажется правильным, что оформление канала для журнала о еде, такого как Bon Appétit , должно быть аппетитным.А фраза, которая используется так же часто, как «приятного аппетита» - перед едой или в качестве названия популярной песни, - очень важно, чтобы люди, попадающие на этот канал YouTube, знали, во что они ввязываются.

Это то, что делает этот баннер таким замечательным. Брендинг четкий, от значка логотипа до текстового заголовка в центре изображения. Кроме того, сама фотография сигнализирует о типе контента, который посетители могут ожидать от просмотра - это не каламбур - когда они начинают смотреть видео на канале: все, что угодно, еда.

4. TauliaInc

Одна замечательная вещь в баннерах YouTube заключается в том, что их можно менять местами или изменять в любое время, если позволяет время. Это делает их особенно подходящими для временных рекламных акций или кампаний. Именно это сделала технологическая компания Taulia для P2P Superheroes: кампания, показывающая, как ее программное обеспечение может устранять сложные, отнимающие много времени задачи, помогая обычным профессионалам сосредоточиться на работе, которая имеет значение, и превратить их в супергероев.

Баннер сообщает о двух вещах: 1.Что Taulia занимается P2P («закупай, чтобы заплатить»), и 2. бренд действительно чествует специалистов по закупкам. И, используя оригинальное мультипликационное искусство, Таулия превращает то, что могло быть сухой темой, во что-то веселое и увлекательное.

5. НПЗ 29

Мы большие поклонники демонстрации людей, которые делают ваш бренд выдающимся. Это то, что Refinery29 делает хорошо, часто показывая своих писателей, редакторов и продюсеров контента в своих видео. Оказывается, все они стали довольно популярными личностями, поэтому бренд поставил их на первое место в своем канале.

Создание баннера такого рода состоит из двух частей. Во-первых, вы должны найти способ включить таланты вашей компании в видеоконтент таким образом, чтобы это привлекало и привлекало вашу целевую аудиторию. Здесь, в HubSpot, наши авторы блогов, например, пересчитывают важную информацию из сообщений блога в видео и аудио резюме. Затем, когда вы последовательно создадите достаточное количество этих СМИ и если они привлекут к себе должное внимание, вы сможете использовать этих личностей для продвижения своих каналов.

6. TripAdvisor B2B

TripAdvisor - это ресурс, используемый миллионами путешественников для поиска и оценки жилья, ресторанов и получения дополнительной информации о бесконечных направлениях. Но знаете ли вы, что он также предлагает услуги B2B для владельцев отелей и другой собственности, чтобы максимально использовать свое присутствие на сайте?

Нам нравится думать об этом как о B2B-гибридном сайте обзора Yelp и сайта аренды на время отпуска Airbnb. С одной стороны, TripAdvisor B2B помогает владельцам бизнеса создать профиль с фотографиями, описаниями и другой информацией, которая будет полезна путешественникам.Но, как и Yelp, он также позволяет им отслеживать отзывы, которые получают их компании, и отвечать на них.

Это представлено на баннере YouTube, изображая суть сайта - путешествия - но также изображает действия посетителей, дающих отзывы о своем опыте с помощью рейтинговых символов.

7. Nuvolari Lenard

В этом баннере больше всего выделяется его простота. Он представляет итальянскую дизайнерскую компанию Nuvolari Lenard, которая известна своей работой, имитирующей роскошь и шик.И хотя само искусство канала не изображает ничего конкретно морского, использование заглавных букв и многоуровневого монохромного действительно означает бренд, который является элитным.

Эти виды цифровой эстетики создают то, что часто называют амбициозным маркетингом - маркетингом, который символизирует то, что для большинства недостижимо, но все же имеет множество поклонников из людей, «жаждущих внешнего вида бренда», как выражается Mediaboom. Могу ли я позволить себе яхту? Конечно нет. Но, видя что-то подобное, я все равно хочу этого и хочу потреблять относящийся к нему видеоконтент.

Раскройте свой творческий потенциал

Важно отметить, что действительно крутое оформление канала YouTube - это лишь часть комплексной стратегии в отношении видеоконтента. Неважно, насколько красив ваш баннер, например, если на вашем канале не хватает качественного видео или не было добавлено ничего нового за несколько недель.

Итак, наряду с великолепным дизайном должна идти последовательность. И когда вы начнете создавать и то, и другое, вы можете обратиться к этим примерам за вдохновением.

Какие ваши любимые баннеры YouTube? Дайте нам знать об этом в комментариях.

Что такое муар и как он может испортить ваши фотографии

При съемке вы могли встретить странные радужные узоры на фотографиях, которые содержат много мелких деталей. Эти узоры известны как «муар» (произносится «море-ай»), и они могут вызвать много головной боли у фотографов. В этой статье мы рассмотрим, что такое муар, что его вызывает, как его уменьшить как в камере, так и в программном обеспечении для постобработки.

Что такое муар?

Муар возникает, когда снимаемый объект или сцена содержит повторяющиеся детали (например, линии, точки и т. Д.), Которые превышают разрешение сенсора.В результате камера создает странные волнистые узоры, подобные приведенным ниже:

Видите странный радужный узор в левой части изображения, а также волнистый узор, видимый на правой стороне? Для тебя это муар, в худшем случае. Муар почти никогда не встречается в природе, но его обычно можно найти при фотографировании повседневных предметов - вы можете увидеть его на всех видах тканей (куртки, рубашки, полотенца и шторы), прямых волосах, архитектуре и т. Д. Возможно, вы даже видели его на вашем телевизоре.

Как образуется муар

В фотографии муар возникает, когда фотографируемый объект содержит подробный узор, который не сочетается с рисунком датчика изображения. При наложении двух отдельных узоров друг на друга возникает третий ложный узор в виде «муарового узора».

Взгляните на простую квадратную сетку ниже, которая имитирует наложение пикселей цифрового датчика на сетку:

Прямая сетка, аналогичная той, что есть на датчиках изображения

Теперь давайте взглянем на изогнутую сетку, которая Я слегка наклонил по часовой стрелке:

Изогнутая сетка

Теперь вот что происходит, когда две сетки накладываются друг на друга:

Объединение двух сеток привело к появлению множества новых узоров, а именно муара

. Первые две сетки и наложение их друг на друга создают множество новых более крупных повторяющихся квадратных форм - по сути, именно так и формируется муар.В зависимости от частоты и направления сеток он может отображать разные шаблоны. После добавления цветовой информации к изображению из фильтра Байера во время процесса демозаики, поверх изображения могут появиться дополнительные радужные узоры.

Эффект оптического фильтра нижних частот

В течение многих лет производители фотоаппаратов имели дело с муаровыми узорами, вводя фильтр «размытия» в оптический фильтр нижних частот (который представляет собой набор фильтров, расположенный перед камерой). датчик изображений).За счет уменьшения количества деталей сцены они смогли резко снизить вероятность появления муара на изображениях. Это было особенно полезно для камер с относительно низким разрешением, потому что вероятность увидеть муаровые узоры была довольно высокой.

С появлением сенсоров высокого разрешения все немного изменилось. Поскольку количество пикселей резко увеличилось, шансы увидеть муаровые узоры также несколько снизились. Производители фотоаппаратов осознали, что могут обеспечить повышенный уровень детализации для тех, кто в этом нуждается, исключив фильтр «размытия».Это потенциально может вернуть муар на некоторых изображениях с очень высокой детализацией, но для профессиональных фотографов, которые редко сталкиваются с мелкими деталями, это не будет проблемой. Некоторые производители камер даже начали предоставлять две разные версии камер, чтобы дать обе возможности. Например, оригинальный Nikon D800 имел фильтр размытия, а D800E - нет. Вот сравнение оптического фильтра нижних частот между двумя камерами:

Как видите, фильтр нижних частот на Nikon D800E не размывает никаких деталей, как на Nikon D800, который обеспечивает лучшее разрешение пикселей. -уровневая детализация изображений, о чем свидетельствует следующее сравнение:

Тем не менее, Nikon очень осторожно подходил к потенциальной проблеме с муаром в изображениях, предупреждающих портретах, архитектурных и студийных фотографах, чтобы помнить об этом при выборе между двумя камерами.Вот как компания Nikon продемонстрировала проблему муара между двумя камерами:

Несмотря на потенциальные проблемы с муаром, фотографическое сообщество приветствовало повышенный уровень детализации изображений. В результате производители полностью исключили фильтр размытия из набора оптических фильтров нижних частот в последующих выпусках камер с высоким разрешением. Сегодня большинство современных APS-C высокого разрешения (24 МП и выше) и полнокадровых камер (36 МП и выше) не имеют фильтров размытия.

Хотя, с одной стороны, приятно иметь возможность получить как можно больше деталей с помощью камер с высоким разрешением, многие фотографы сталкиваются с муаровыми узорами при съемке в полевых условиях и не знают, как с ними бороться.

Несмотря на то, что существуют методы эффективного уменьшения муара (которые мы обсудим ниже), нет простого способа полностью удалить его с помощью программного обеспечения для постобработки. Поэтому по возможности лучше всего решать проблему во время захвата.

Как избежать муара

Как вы увидите ниже, иметь дело с муаром при постобработке может быть довольно болезненно, поэтому лучше избегать его в камере. Ниже вы найдете список шагов, которые вы можете предпринять, чтобы избежать муара при съемке мелких деталей:

  1. Проанализируйте свои изображения на ЖК-дисплее камеры в режиме 100% обзора - глядя на изображения на ЖК-дисплее камеры в режиме просмотра 100%, можно быть очень неэффективным и требовать много времени (особенно на камерах с большим разрешением), если вы снимаете что-либо с повторяющимся узором, вам нужно знать, есть ли на ваших изображениях муар или нет.При просмотре эскиза на ЖК-дисплее муар может не отображаться, поэтому вам придется увеличить его, чтобы увидеть его. К сожалению, использование уровней масштабирования, отличных от 100%, может привести к появлению муара только из-за передискретизации, поэтому вам нужно будет просматривать изображения на уровне пикселей. Если вы видите муар и хотите его избежать, перейдите к шагу № 2 ниже.

    Подсказка : если у вас есть продвинутая зеркальная или беззеркальная камера, вы должны иметь возможность использовать одну кнопку для перехода к 100% обзору при воспроизведении изображений (см. Руководство к вашей камере). Если вы фотографируете Nikon, вы можете настроить центральную кнопку мультиселектора на задней панели камеры на мгновенное отображение 100% изображения без необходимости нажимать кнопку масштабирования несколько раз.Это подробно описано в моей статье «Как включить функцию масштабирования в один клик от Nikon».

  2. Измените расстояние камеры до объекта или отрегулируйте фокусное расстояние - если на изображении виден муар, лучшее, что вы можете сделать, это изменить расстояние до объекта. Вы можете физически приблизиться или отойти от объекта, или вы можете увеличивать / уменьшать масштаб с помощью объектива. Отойдите на более безопасное расстояние, и муар исчезнет. Иногда для этого нужно отойти на несколько дюймов от объекта.
  3. Отрегулируйте фокусировку на другую область - хотя это не всегда практично, настройка фокуса немного дальше от узоров уменьшит или, возможно, даже устранит муар.
  4. Измените угол наклона камеры - просто немного изменив угол наклона камеры, можно полностью устранить даже очень сильные муаровые узоры.
  5. Остановите объектив до f / 11-f / 16 - когда линзы останавливаются за пределами определенной диафрагмы (в зависимости от объектива и размера сенсора), возникает оптическое явление, известное как «дифракция».Дифракция эффективно снижает разрешение, что также устраняет муар. Хотя я лично бы этого не делал, но если вы не можете изменить объект съемки в зависимости от расстояния до камеры или отрегулировать фокусное расстояние по какой-либо причине, этот метод наверняка сработает.

Если вы не можете сделать что-либо из вышеперечисленного, и у вас все равно получилось изображение с видимым муаром, то единственный вариант - попытаться исправить его при постобработке. Давай поговорим об этом дальше.

Как удалить муар в Lightroom

К сожалению, удаление муара в приложении неразрушающего редактирования, таком как Lightroom, иногда невозможно, но вы все равно можете немного уменьшить его, особенно в легких случаях.Фотографии с очень заметным и крупным муарным узором можно полностью исправить только в Photoshop (как показано ниже), что является громоздким и трудоемким процессом. Во многих случаях приходится жертвовать деталями, чтобы полностью удалить муар.

Использование корректирующей кисти для уменьшения муара в Lightroom

Давайте начнем с того же изображения обложки, которое я представил ранее. Я решил использовать это изображение, потому что оно имеет очень сильный муар с желто-зеленым радужным обесцвечиванием.Этот тип муара очень сложно исправить при постобработке, и для его полного избавления требуется использование Adobe Photoshop. Вот пример изображения:

После того, как вы импортировали фотографию с муаром в Lightroom, перейдите в модуль «Разработка» (нажмите клавишу «D» на клавиатуре), затем щелкните «Корректирующая кисть» (или нажмите клавишу «K». ):

Затем переместите «Муар» до 100. Если корректирующая кисть слишком мала, вы можете увеличить ее, сдвинув «Размер» в разделе «Кисть» на большее значение или нажав символ «]». на клавиатуре («[», чтобы уменьшить).

Вот область, которую я покрыл корректирующей кистью:

Если вы не видите затронутую область, перейдите в Инструменты -> Наложение корректирующей кисти -> Показать наложение или нажмите кнопку «O» на клавиатуре. Вот до и после:

Как видите, желтый и зеленый цвета радуги были удалены с изображения. Однако текстура по-прежнему выглядит странно с видимыми более темными линиями (канал яркости), которые остались от неприятного муара, повредившего текстуру.Как я уже говорил ранее, этот муар невозможно полностью удалить в Lightroom. Единственный способ избавиться от этого - использовать гораздо более сложную процедуру в Adobe Photoshop, выполнив следующие шаги.

Как удалить муар в Photoshop

Photoshop - это сложное программное обеспечение, которое предоставляет массу гибкости и инструментов для решения таких проблем. В результате есть буквально десятки различных методов, которые вы можете использовать для удаления муара. Я перепробовал несколько из них и обнаружил, что приведенный ниже метод лучше всего подходит для фотографий с наихудшим муаром.В большинстве других методов используется какая-то техника размытия, которая на самом деле ухудшает качество изображения, поэтому я предпочитаю этот. Если вы работаете с исходным файлом (предпочтительно RAW), вы определенно получите лучшие результаты, чем если бы вы работали с небольшим изображением в формате JPEG (как я буду делать ниже). Ниже вы найдете подробные инструкции о том, как уменьшить эффект муара в Photoshop двумя разными способами. В зависимости от того, какую технику вы используете, процесс борьбы с муаром и результаты будут разными.

Удаление муара в Photoshop с помощью фильтра муара в ACR

Первый метод борьбы с муаром в Photoshop включает Adobe Camera RAW (ACR), который работает очень похоже на инструмент, который я показал вам в Lightroom. Просто откройте изображение в Photoshop, затем перейдите в Фильтр -> Фильтр Camera Raw или нажмите Ctrl + Shift + A (Command + Shift + A на Mac). Вы увидите всплывающее окно ACR, как показано ниже:

Аналогично шагам в Lightroom, переключитесь на инструмент «Корректирующая кисть» (ярлык «K») и закрасьте все области, которые демонстрируют муаровый узор:

Оттуда, просто переместите ползунок «Уменьшение муара» до точки, где радужный узор исчезнет.Двигая его вправо, наблюдайте за областью, которую вы закрасили (если у вас включено наложение маски, как я сделал выше, убедитесь, что вы сначала отключили его). Для этого конкретного изображения мне пришлось использовать значение 48 и выше, чтобы избавиться от него.

Конечный результат будет очень похож на тот, который я показал в Lightroom ранее.

Удаление муара в Photoshop с использованием цветовых режимов и каналов

Если вы хотите сделать еще один шаг и попытаться уменьшить видимые темные узоры, попробуйте вместо этого метод ниже.

Шаг первый: удаление радужного узора

Для этого метода мы будем использовать два шага - первый удаляет радужный узор, а второй касается шаблона канала яркости.

  1. Когда у вас есть фотография с муаром, открытая в Photoshop, первое, что мы сделаем, это выделим всю область, содержащую муар. Для этого вы можете использовать разные инструменты. Я использовал инструмент «Магнитное лассо» вместе с режимом быстрой маски, чтобы сделать следующее выделение:
  2. Теперь используйте инструмент «Пипетка» (ярлык «I»), чтобы выбрать цвет переднего плана.Обязательно выберите цвет из списка - я использовал верхнюю левую часть куртки.
  3. Затем создайте пустой слой, перейдя в Layer -> New -> Layer, затем выберите «Color» в «Mode»:
  4. Выделив новый слой, перейдите в Edit -> Fill (Shift + F5), выберите «Цвет переднего плана» в разделе «Содержимое» -> «Использовать» и нажмите «ОК»:

    То, что делает шаг выше, закрашивает выбранную область тем же или подобным цветом, что и ткань, содержащая муар. Это, в свою очередь, полностью удаляет радужный узор с ткани, потому что режим наложения слоев установлен на «Цвет».

Первый шаг завершен - мы успешно удалили радужный узор из пораженной области, как показано ниже:

Если цвет ткани изменился / выглядит иначе, попробуйте вернуться к шагу 2 и выбрать немного другая вариация цвета, которая больше соответствует всей ткани.

Как видите, результат очень похож на то, что достигается при использовании Lightroom и ACR в Photoshop. Однако странный узор все еще присутствует и выглядит очень раздражающим.Чтобы решить эту проблему, нам нужно будет выполнить еще один шаг.

Шаг второй: восстановление канала яркости

Теперь, когда уродливый радужный узор был удален, мы можем перейти к восстановлению канала яркости - волнистым формам, оставшимся от муара. Эта часть намного сложнее, чем первая, и для получения наилучших результатов может потребоваться некоторая настройка. В некоторых случаях вы не сможете полностью исправить канал яркости, поэтому вам может потребоваться ввести другие инструменты (например, инструмент размытия), чтобы минимизировать его эффект.

  1. Сначала скройте последний созданный слой, щелкнув глаз прямо перед слоем.
  2. Убедитесь, что выбранная область остается выделенной. Теперь выберите фон / первый слой (исходное изображение) и создайте еще один слой, как мы это делали в шаге №3 в шаге 1. Перейдите в Layer -> New -> Layer и снова установите «Mode» на «Color». Щелкните ОК.
  3. Еще раз перейдите в Edit -> Fill (Shift + F5), но на этот раз выберите «White» в Contents -> Use:
  4. Выбранная часть изображения теперь должна стать черно-белой, а канал яркости с линии / узоры должны быть видны:
  5. Снова щелкните фон / первый слой и перейдите в Layer -> New Adjustment Layer -> Hue / Saturation.Ваша панель «Слои» должна выглядеть так:
  6. Прямо над этой панелью вы должны увидеть панель «Коррекция», которая выглядит следующим образом:

    Идея этого конкретного шага состоит в том, чтобы отрегулировать уровни «Оттенок» и «Насыщенность» до тех пор, пока Полностью убран люминесцентный муар. Убедитесь, что вы смотрите на проблемную зону на 100% и более пристально в Photoshop. Выбрав слой «Hue / Saturation», начните регулировать уровень «Hue» с помощью мыши. Медленно двигайтесь до упора влево и наблюдайте за проблемной зоной, затем проделайте то же самое, сдвинув ее вправо.Вы обнаружите, что узор становится более выраженным по мере того, как вы перемещаетесь в крайнее левое или крайнее правое положение, в то время как значения между ними минимизируют шаблон. Для этого конкретного изображения значение оттенка «-40» показалось мне лучшим результатом.
  7. Затем сделайте то же самое с «Насыщенностью», медленно перемещая ползунок слева направо. Опять же, вы обнаружите, что экстремальные значения сделают узор еще более заметным. Иногда перемещение этого ползунка ничего не дает, как в случае с этим конкретным изображением (я оставил уровень «Насыщенность» на «0»).К настоящему времени большинство проблем с узором должно исчезнуть из выбранной области.
  8. Последний шаг - включить второй слой, щелкнув глаз перед слоем. Это сделает второй слой видимым, и нормальные цвета ткани должны вернуться.
  9. Если вы хотите просто объединить все в один слой (чтобы уменьшить размер файла), вы можете перейти в Layers -> Flatten Image. Однако, если вы хотите иметь возможность вернуться к документу и внести дальнейшие корректировки в будущем, вы захотите сохранить разные слои, чтобы сохранить свою работу.

Вот до и после:

Выглядит намного лучше, но не идеально. Меньшие узоры все еще видны, потому что они присутствуют во всех цветовых каналах. Их удаление может быть гораздо более утомительной задачей, поскольку для полного удаления муара требуются инструменты клонирования / размытия. Но это выполнимо. Если вы работаете с исходным файлом RAW, вы можете использовать описанную выше технику с комбинацией процесса понижающей дискретизации в Photoshop, чтобы получить гораздо лучшие результаты.

Примечание: Описанный выше метод был первоначально разработан Джоном Уилером.Вы можете посмотреть видео с описанной выше техникой Джона здесь.

Moiré FAQ

Если у вас есть дополнительные вопросы, связанные с муаром, или, возможно, вы ищете быстрый ответ на вопрос, просмотрите раздел часто задаваемых вопросов ниже.

Что такое муар на фото?

Если ваша фотография содержит странные радужные узоры в областях с большим количеством мелких деталей, вы, скорее всего, смотрите на муар.

Что вызывает муар в фотографии?

Муар возникает, когда сцена или объект, который фотографируется, содержат мелкие повторяющиеся детали, которые превышают разрешение сенсора.В результате камера выдает странно выглядящие волнистые узоры.

Как избавиться от муара?

Есть несколько способов избавиться от муара. Помимо съемки камерой с фильтром нижних частот для борьбы с муаром во время съемки, вы также можете использовать методы постобработки в Lightroom и Photoshop для уменьшения или, возможно, даже устранения муара в ваших изображениях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
