Шпаклевка откосов: как правильно шпаклевать, советы

Шпатлевка откосов – один из распространенных видов отделки окон. Внешний вид каждого помещения зависит от ремонта, сделанного в нем. Поклеить обои, положить ламинат на полы, побелить потолки бывает недостаточно для соблюдения уюта в доме.

С вроде бы законченным ремонтом порой не гармонируют необделанные оконные откосы, поэтому предлагаем рассмотреть способ, как правильно шпаклевать откосы. Это поможет закончить косметический ремонт и придать недостающий комфорт в вашем доме.

Кроме того, пошаговая инструкция позволит даже начинающим отделочникам сделать работу качественно, сэкономив при этом средства на услугах профессионала.

Содержание

• Инструменты и материалы
• Подготовка поверхности
  • Оклеивание рамы
  • Грунтование откосов
  • Приготовление шпатлевки
• Виды шпаклевок
• Установка перфорированного уголка
• Нанесение слоев

Инструменты и материалы

При шпаклевке откосов нельзя обойтись без следующих инструментов:

• стальные шпатели несколько штук;
• ножницы для резьбы по металлу;
• электрическая дрель или перфоратор;
• насадка на дрель – миксер для размешивания раствора;
• ведро для размешивания шпаклевки;
• кисти, валик.
• уровень.

В качестве материалов потребуются:

1. Грунт глубокого проникновения.
2. Финишная шпаклевка.
3. Перфорированный алюминиевый уголок.
4. Шлифмашинка или терка для шлифования.
5. Мелкая наждачка.
6. Малярный скотч.
7. Краска лучше водоэмульсионная.

Вооружившись материалами и инструментами из этого списка, можно приступать к делу.

Подготовка поверхности

Шпатлевка откосов – работа достаточно трудоемкая и небыстрая. Прежде чем приступить к самому процессу шпатлевки, необходимо подготовить рабочую поверхность.

Оклеивание рамы

Заклейте рамы малярным скотчем

Для начала берем малярный скотч и начинаем обклеивать им оконные рамы. Это поможет сохранить чистоту рам, особенно деревянных, т.к. пластиковые рамы, если хорошо постараться, отмыть можно. Также это защитит окна от повреждений и грязи.

Можно было бы рекомендовать завесить дополнительно стекла окон полиэтиленом, т.к. при попадании на стекло, если ее сразу не смыть, быстро засыхает и ее трудно отчистить.

Грунтование откосов

Берем обязательно грунт глубокого проникновения, благодаря которому можно добиться наилучшей адгезии шпатлёвки и откоса.

К выбору материала стоит подойти ответственно, ведь от качества раствора будет зависеть конечный результат работы.

Сама грунтовка обладает такими свойствами, необходимыми нам, как сцепление, влагоотталкивание, укрепление самой поверхности, в вопросе экологической безопасности не имеет нареканий.

Лучше всего выбирать грунтовку, обладающую антигрибковыми свойствами. Она предотвратит образование грибов и плесени на поверхности в будущем.

Перед нанесением грунта необходимо хорошо очистить обрабатываемую поверхность от пыли и грязи.

Если имеются элементы старой отделки (краска, обои, штукатурка, которая плохо держится), то избавляемся от них.

Затем с помощью кисти аккуратно следует нанести сам раствор. Пульверизатором здесь пользоваться не рекомендуется, т.к. рабочая поверхность небольшая и есть вероятность забрызгать все вокруг.

Приготовление шпатлевки

Пока высыхает грунтовка стоит заняться приготовлением самого раствора шпаклевки. Шпатлёвка для откосов может быть разная: готовая к применению и сухая смесь, требующая предварительного разведения. Готовая шпаклевка имеет уже нужную для работы консистенцию.

Ее выпускают в герметичной упаковке. Какой-либо подготовки перед нанесением она не требует. Такой материал замечательно заштриховывает все неровности и трещины на поверхности и создает тонкий финишный слой.

Сухая смесь, в отличие от готовой, выпускается в бумажных мешках или полиэтиленовых пакетах. Их достоинство – больший по сравнению с готовой смесью срок хранения. Покупать готовую или сухую смесь – с этим стоит определиться самостоятельно.

Виды шпаклевок

На финишную шпатлевку сразу можно наносить декоративное покрытие

Различают следующие виды шпатлевок:

1. Стартовая шпатлевка предназначена для предварительного выравнивания плоскости. Она отвечает за температурные свойства, отталкивает и не пропускает влагу. От этого вида зависит долговечность и прочность отделанных откосов. Стартовая шпаклевка должна обладать хорошими качествами сцепления с обрабатываемой поверхностью, прекрасно заполняет все трещины и ямки, делает плоскость ровной. Она может наноситься толщиной слоя до 25 мм, что немаловажно при исправлении дефектов откосов.
2. Финишная шпатлевка предназначена для выравнивания и отделки поверхности, на которую после можно сразу наносить конечное декоративное покрытие. В выборе такого вида шпаклевки необходимо учесть ее совместимость как с покрытием нижнего слоя (например, штукатурки), так и с покрытием верхнего (например, краски). От этого зависит качество отделки по истечении времени: отсутствие отслоения, подтеков и т.п. Кроме того, обязательно стоит обратить внимание на размер зерен наполнителя. Чем он мельче, тем более ровная и гладкая будет поверхность.
3. Специализированная шпатлевка предназначена для заделки стыков, возникших в процессе шпаклевания.
4. Универсальная шпатлевка предназначена для бюджетного ремонта. Она сочетает в себе свойства, которые присущи одновременно стартовой, финишной и специализированной шпаклевке. Ею можно сделать предварительное выравнивание плоскости, осуществить финишную или декоративную отделку.

Готовую смесь перед нанесением размешивают

Если смесь готова к употреблению, ее необходимо тщательно размешать. Если смесь сухая, то нужно высыпать ее в ведро и добавить воду следующим образом: сначала вливаем ¾ части от заявленной в инструкции, тщательно перемешиваем с помощью дрели и насадки-миксера, затем постепенно вводим оставшуюся ¼ воды, подбирая под себя ту консистенцию, которая будет удобна именно вам для работы.

Установка перфорированного уголка

Для выставления уголка используйте уровень

Установленный уголок впоследствии поможет защитить откосы от различного рода повреждений и помогает распределять сам материал по поверхности более ровно.

Для этого отмеряем по длине откоса кусок от уголка и отрезаем его с помощью ножниц для резки металла.

Важно надрез сделать аккуратный без засечек, чтобы впоследствии ничего не выпирало.

Затем нужно сам уголок смазать шпатлевкой тонким слоем и прижать его к углу откоса. Здесь возникает необходимость использования уровня, чтобы выставить перфорированный уголок ровно относительно плоскости.

Пренебрегать этим не стоит, т.к. кривой угол откоса будет бросать в глаза.

Нанесение слоев

Как шпаклевать откосы? Для этого используют стальные шпателя большого и маленького размера. Для больших участков используют большие инструменты, для труднодоступных мест – маленькие.

Для начала рекомендуется наносить слой стартовой шпатлевки. Это позволит избавиться от дефектов первоначальной поверхности. Состав стартовой смеси имеет более крупные фракции по сравнению с финишной. Обычно этот раствор наносят в два слоя: первый – вдоль откосов, дождаться, когда высохнет (обычно это занимает около 24-х часов) и нанести второй слой поперек первого в направлении от окна к углу.

Если первоначальная поверхность имеет очень сложный характер с множеством дефектов, оправдано армирование плоскости с помощью пластиковой сетки, которая позволит раствору не съехать вниз.

Перед нанесением финишного слоя шпаклевки нужно дождаться, когда стартовый слой окончательно высохнет. Далее следует обязательно очистить поверхность от лишнего материала с помощью наждачной бумаги и специальной терки для шлифования или шлифовальной машинки.

Переходим к финальному этапу отделки окон – окраске. Снова рекомендуется прогрунтовать откос специальным раствором. Это позволит улучшить сцепление шпаклевки и краски.

Краску лучше выбирать водоэмульсионную. Наносить ее необходимо с помощью маленького валика, т.к. поверхность откоса небольшая.

Итак, вы узнали, как шпаклевать откосы. Как видим, это с одной стороны нелегкое дело, требующее максимум внимания и сосредоточенности, с другой же стороны здесь нет ничего сложного, и даже непрофессионал при условии соблюдения представленных правил шпаклевания откосов добьется прекрасных результатов.

Как шпаклевать откосы на окнах – подготовка инструментов

Качественная шпаклевка напрямую зависит от того, как именно было демонтировано старое окно. Эксперты обязательно учитывают реальное состояние проема, который может оказаться полуразрушенным или вовсе не тронутым. В 90% всех случаев демонтаж осуществляют перед установкой нового изделия. Классические оконные блоки не способны существенно повысить эстетические характеристики помещения, если они были обрамлены неровными откосами с множественными дефектами. Ситуацию можно кардинально изменить в том случае, если правильно нанести слой раствора.

Придание конструкции эстетической привлекательности

Подготовка материалов и инструментов

Чтобы разобраться с тем, как правильно зашпаклевать имеющиеся откосы, необходимо предварительно выполнить несколько элементарных условий:

1. Подготовить рабочую поверхность.
2. Правильно выбрать шпатлевку.
3. Оснастить рабочее место всеми необходимыми приспособлениями.

Многочисленные эксперименты показали, что раствор должен отвечать следующим требованиям:

• Для обработки наружных откосов подходят только те составы, которые не боятся негативного воздействия влаги и морозов. Для уличных работ идеально подойдет любая фасадная шпаклевка.
• Средство должно соответствовать специфичности строения и объему предстоящих манипуляций.
• Если откосы имеют явные деформации, то их обязательно выравнивают. Для этих целей идеально подойдет стартовая, а также финишная смесь. Мастер может купить универсальный состав.
• При работе внутри помещения следует учитывать особенности микроклимата. Если в комнате повышен уровень влажности, то шпатлевание лучше всего проводить цементными либо полимерными составом. Для отделки стандартного жилого помещения подойдет известково-гипсовая основа.

Интересные рекомендации для новичков можно узнать из видеоролика:

Важно! Если манипуляции с откосами выполняются в новостройке, тогда создать необходимую форму можно при помощи штукатурки, а вот для финального выравнивания поможет шпаклевка. Мастеру понадобиться грунтовка глубокого проникновения, которая сможет существенно повысить адгезию смеси. Дополнительно необходимо приобрести состав с антигрибковыми свойствами.

Для работы понадобятся:

• Два широких шпателя.
• Прорезиненное ведро и дрель со специальной насадкой для замешивания.
• Отвес или длинный уровень.
• Шуруповерт с разными насадками.
• Порошковая или пастообразная финишная продукция.
• Клей для фиксации листов гипсокартона.
• Цементно-песчаный раствор или шпатлевка. Выровнять откосы можно долговечным гипсокартоном.
• Грунтовка.
• Перфорированный уголок.

Базовые инструменты для нанесения смеси

Основные этапы самостоятельной шпаклевки

Чтобы результат впечатлял не только своей эстетической привлекательностью, но и долговечностью, нужно придерживаться основных рекомендаций специалистов. Лучше отказаться от готовых смесей. Каждый строитель привык работать с определенной консистенцией раствора, из-за чего покупное средство может оказаться слишком жидким или чересчур густым.   Такая ситуация негативно отобразиться на итоговом результате.

Внутренний, а также внешний откос нуждается в качественной подготовке. Для этого мастер обязательно аккуратно удаляет все старые отделочные материалы, а также те фрагменты поверхности, которые уже отслоились от основания. Только после этого наносится грунтовка. Стоит отметить, что в профессиональной подготовке нуждаются как деревянные, так и пластиковые оконные блоки. При помощи обычной пленки и скотча тщательно оклеивают сам стеклопакет и раму изнутри, чтобы избежать случайного загрязнения.

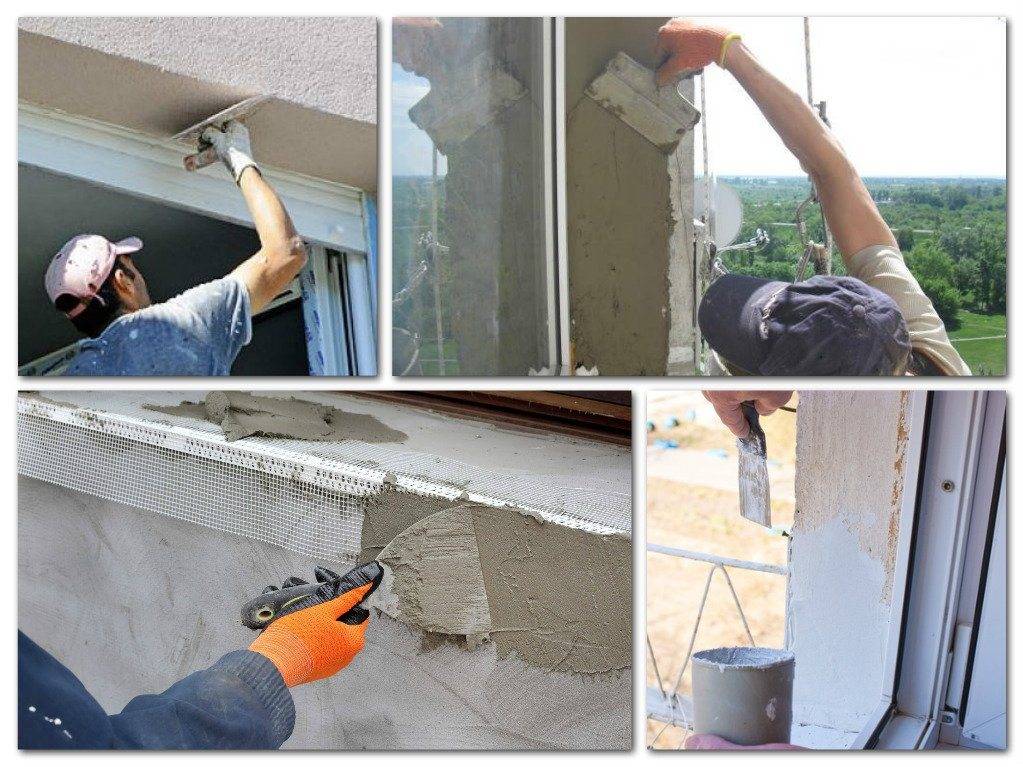

Уличные работы

 Подготовительные манипуляции

Прежде чем приступить к шпаклевке поверхностей, нужно тщательным образом зачистить рабочую зону. Мастеру предстоит удалить старую краску, отколовшуюся штукатурку, убрать всю пыль, а также срезать все выступающие за окно ненужные фрагменты монтажной пены.
Важно! Срезать пену необходимо не впритык с рамой, а немного глубже. После этого нужно задействовать герметик для защиты материала от конденсата, который негативно влияет на теплоизоляционные параметры.

Если подоконник еще не был установлен на свое место, то сделать это необходимо еще до отделки всех откосов. В иной ситуации мастеру придется тратить дополнительное время на заделку поврежденных мест. Если сразу правильно выполнить все манипуляции, то в итоге не возникнет необходимость прибегать к дополнительным ремонтным работам.

Мастеру следует подумать о том, как правильно защитить оконную раму и подоконник от загрязнения и повреждения в процессе шпаклевания. Обычной малярной лентой можно оклеить деревянные и пластиковые конструкции.

Нельзя забывать о нанесении грунтовки, при помощи которой можно существенно повысить адгезионные свойства, предотвратить появление опасной плесени из-за повышенной влажности. На этом средстве лучше не экономить. Так как грунтовки нужно немного, то итоговая цена не существенно отобразится на общей сумме расходов. Но полученное качество и надежность будут на высоте. Штукатурить можно только тогда, когда грунтовка полностью высохла. Но медлить с этой процедурой тоже не стоит, так как на поверхность быстро оседает пыль.

Заделка всех щелей

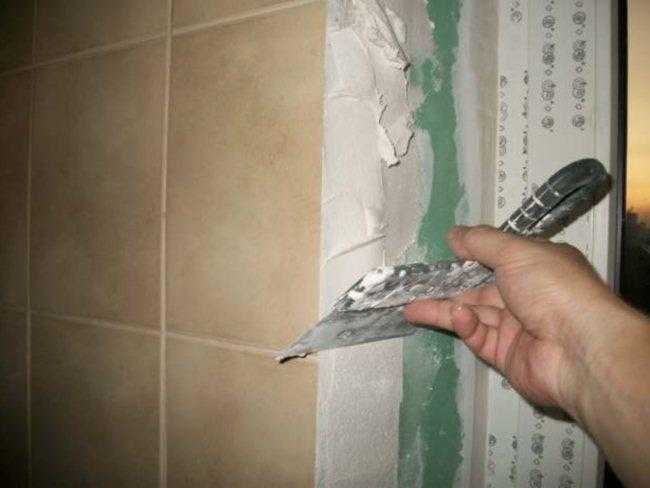

Тонкости нанесения шпатлевки на откосы

Итоговая технология распределения раствора зависит от того, в каком состоянии находится стена. Мастер обязательно должен оценить факт наличия или отсутствия серьезных дефектов на поверхности. Если проблемные участки уже заштукатурены, тогда нужно просто разровнять плоскость специальной финишной шпаклевкой. Это поможет избавиться от царапин, выбоин, шероховатостей и даже трещин.

Но чаще всего мастерам приходится сталкиваться с теми ситуациями, когда откосы нуждаются в выравнивании. Вся стартовая работа обязательно выполняется долговечной шпаклевкой, которую можно смело наносить довольно толстым слоем.

Важно! Перед тем как приступать к отделке, нужно убедиться в том, что температура окружающего воздуха выше +11 C. В противном случае будет сложно добиться необходимого сцепления поверхностей.

Экспертами была создана инструкция по нанесению шпаклевки:

• При помощи рулетки измеряют ширину и высоту проема. Необходимо отрезать от перфорированных уголков фрагменты нужных размеров.
• Для приготовления шпаклевочного раствора следует задействовать дрель с насадкой под миксер. Количество смеси должно быть подобрано так, чтобы мастер успевал использовать ее до затвердения. Этот параметр всегда указывают производители на упаковке.
• Вертикальность и горизонтальность углов тщательно проверяют строительным уровнем. При нанесении шпаклевочного слоя обязательно нужно следить за тем, чтобы он соответствовал показателям прибора.
• На свежий раствор аккуратно приклеивают подготовленный уголок, вдавив его в смесь. Итоговое положение этого элемента тоже контролируют уровнем.
• Необходимо дать раствору максимально схватиться. В противном случае при нанесении шпаклевки можно случайно нарушить расположение уголка.
• Широким шпателем распределяют приготовленный раствор, прижимая его к поверхности под углом 30. Все движения должны быть направлены снизу вверх. Излишки удаляют быстрым движением от окна к стене.
• Один слой раствора не должен быть больше 6 мм. Если для качественного выравнивания и устранения неровностей поверхности необходимо большое количество слоев, то каждый из них необходимо тщательно просушивать.
• После полного высыхания шпаклевки необходимо задействовать специальную шкурку, которую предварительно закрепляют на терке. Поверхности тщательно обрабатывают, удаляя все следы от шпателя и наплывы.
• На финальном этапе наносят максимум 1 мм финишной смеси.

Важно! Эксперты рекомендуют применять армирование пластиковой сеткой, чтобы толстый шар шпаклевки не отвалился со временем.

Распределение раствора

Финальная отделка

Перед тем как начинать шпаклевать подобранным финишным раствором, нужно еще раз тщательно обработать поверхность. Для этих целей пригодится абразивная бумага, которой можно быстро и качество устранить все неровности. Некоторые профессионалы активно применяют лампу на проводе, которая существенно упрощает рабочий процесс. Изделие подносят к поверхности откоса под углом, благодаря чему сразу становятся заметны все дефекты.

Покраска

Финишная шпаклевка не предназначена для выравнивания оснований, так как она выполняет целостные защитные функции. Для придания поверхности эстетически привлекательного вида вполне хватает 2—3 слов, каждый из которых следует наносить максимально аккуратно, меняя направление шпателя. Остается только задействовать водоэмульсионную краску. Жидкое средство набирают в покрасочный кювет и наносят на поверхность откоса обычным валиком в разных направлениях.

Результат проделанных работ

Заключение

Плановая шпаклевка не вызывает каких-либо затруднений у тех, кто уже сталкивался с такой работой. Если владелец недвижимости решил самостоятельно справиться с этой задачей, тогда нужно обязательно изучить все тонкости рабочего процесса. Благодаря этому полученный результат обязательно порадует своей надежностью, качеством и аккуратностью.

Больше интересной информации представлено в видеоролике:
