Принципиальная схема системы вентиляции — что это такое?

При проектировании стадии П проекта вентиляции необходимо выполнить «Принципиальную схему вентиляции».

Аксонометрическая схема

Схемы вентиляции необходимо выполнять в аксонометрии (фронтальной изометрической проекции). Аксонометрия позволяет увидеть сеть воздуховодов в трех измерениях. В аксонометрии появляется третья ось, на которой указываются значения высоты.

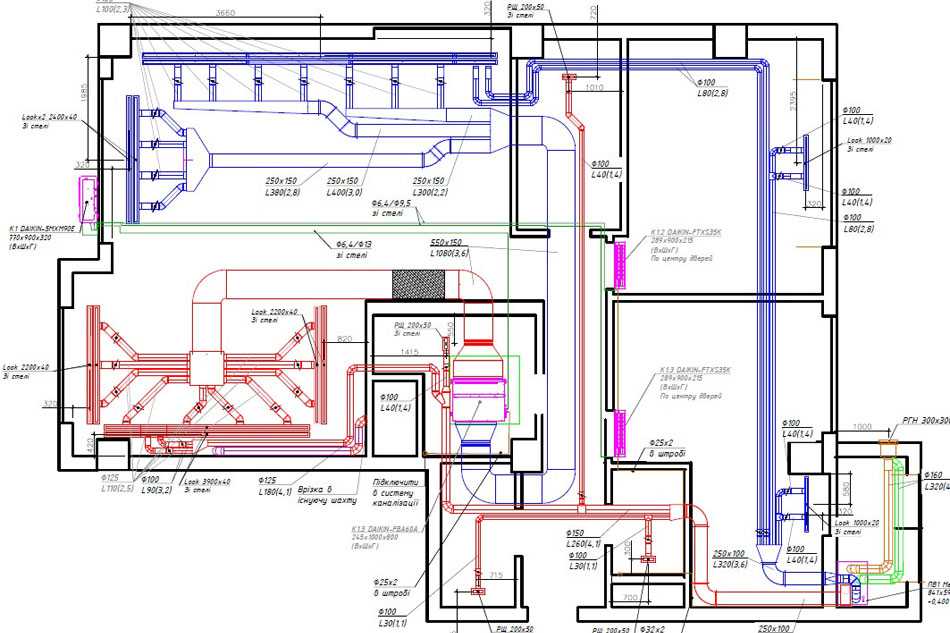

Принципиальная схема

Согласно «ГОСТ 21.602-2003 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации отопления, вентиляции и кондиционирования» п.4.13

4.13 Условные обозначения приборов, средств автоматизации и линий связи следует принимать по ГОСТ 21.404.
Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в приложении В ГОСТ 21.205.
Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице (приложение В ГОСТ 21. 205), приняты по ГОСТ 21.404.

Смотрим «ГОСТ 21.205-93 Система проектной документации для строительства (СПДС). Условные обозначения элементов санитарно-технических систем».

ПРИЛОЖЕНИЕ В (справочное). ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

Примечание — Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.

Обозначение	Измеряемая величина	Функциональный признак прибора
Т	Температура	—
P	Давление	—
D	Перепад	—
H	Ручное воздействие	—
I	—	Показание
C	—	Автоматическое регулирование
S	—	Включение, отключение, блокировка

Подробнее про оформление и обозначения на схеме нужно смотреть в ГОСТ 21. 404.

Более подробно с принципиальными схемами можно в:

Пособие по проектированию принципиальных схем систем вентиляции и противодымной вентиляции в жилых, общественных зданиях и стоянках автомобилей: примеры схем и решений. Огнестойкие воздуховоды. Противопожарные клапаны и дымовые клапаны.

Шифр ТО-06-17640

Вот несколько схем примеров из пособия:

Пособие по проектированию принципиальных схем систем вентиляции в формате PDF можно почитать онлайн:

Опубликовано: 28 января 2018 г.   Автор: Rudic   Просмотров: 21334 Обсудить   Подписаться на RSS

Схема систем вентиляции — Информтех

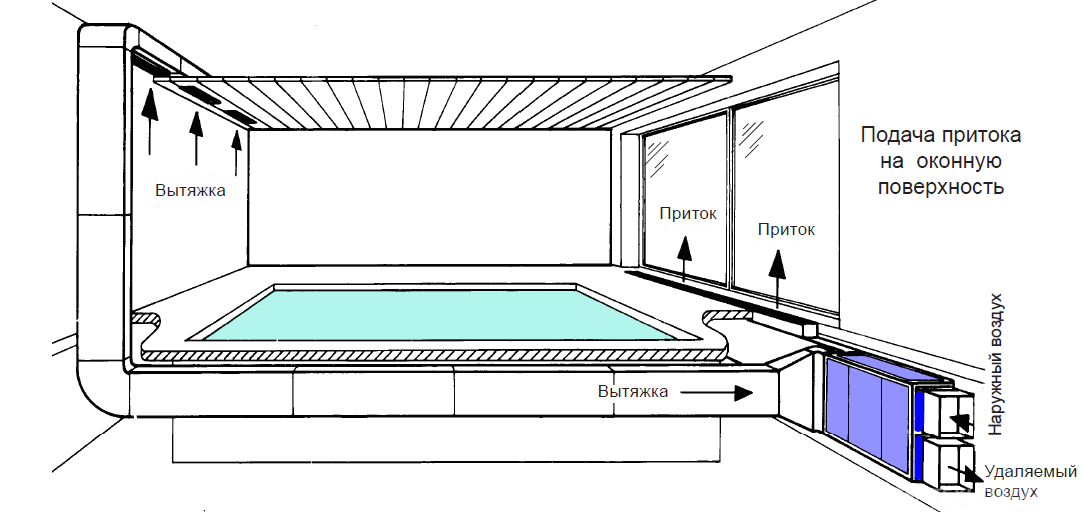

Система вентиляции служит для подачи свежего воздуха и удаления отработанного. Поэтому элементы систем вентиляции должны обеспечить подготовку уличного воздуха перед его подачей в помещение, а также устройства для выброса воздуха наружу. По этому принципу системы вентиляции делятся на приточные (подающие воздух) и вытяжные (удаляющие воздух).

Состав различных систем вентиляции

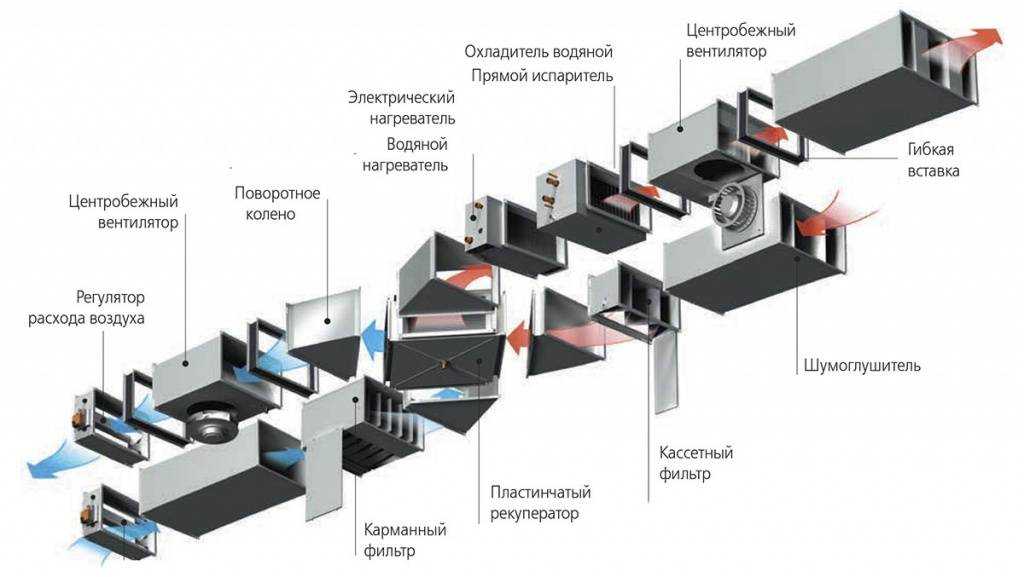

Рассмотрим состав приточной и вытяжной систем вентиляции, а также состав центрального кондиционера. Далее будет рассмотрен каждый из элементов в отдельности.

Состав приточной системы вентиляции

Приточная система вентиляции состоит из следующего набора элементов:

• наружная решетка
• воздушная заслонка
• фильтр
• калорифер (воздухонагреватель)
• вентилятор
• шумоглушитель

Состав центрального кондиционера

Помимо приточной системы вентиляции выделяют и установку, имеющую название «центральный кондиционер». Это более функциональный агрегат, нежели приточная вентиляционная установка.

В состав центрального кондиционера также входят секции охлаждения и увлажнения, что позволяет подготовить воздух с любыми заданными температурно-влажностными характеристиками.

Центральный кондиционер состоит из следующего набора элементов:

• наружная решетка
• воздушная заслонка
• фильтр.
• калорифер (воздухонагреватель)
• охладитель воздуха
• увлажнитель
• вторая ступень нагрева (второй калорифер)
• вентилятор
• шумоглушитель

Состав вытяжной системы вентиляции

Вытяжная система не требует воздухообработки, поэтому состоит из меньшего числа элементов:

• наружная решетка
• воздушная заслонка
• вентилятор
• шумоглушитель

Отметим, что в некоторых случаях состав вытяжной системы может ограничиваться только вентилятором и шумоглушителем; вентилятором и решеткой или же только вентилятором.

Основные элементы систем вентиляции

Наружная решетка

Наружная решетка — это решетка, монтируемая на наружной стене. Именно через неё воздух попадает в систему.

Воздушный (отсечной) клапан или заслонка

Воздушный клапан – это устройство для перекрывания движения воздуха через приточную установку, когда она выключена.

Фильтр

Перед тем, как воздух попадет в нагревательное или охладительное оборудование, его необходимо очистить от пыли. Эту функцию выполняет фильтр.

Фильтр представляет собой ткань, натянутую внутри металлической рамки, которая установлена в корпусе. Ткань полностью перекрывает поток воздуха, поэтому на ней оседает вся содержащаяся в воздухе пыль до определенного размера пылинок.

Размер пылинок, которые фильтр может задержать, определяются размером ячеек фильтрующей ткани. Если взять ткань с более мелкой ячейкой, то фильтровать она будет лучше, но и сопротивление движению воздуха такая ткань будет оказывать большее. Это означает, что потребуется более мощный вентилятор.

В целом же, при необходимости высококачественной очистки воздуха используются двухступенчатая фильтрация: сначала устанавливается фильтр с крупной ячейкой, затем с мелкой. Это позволяет обеспечить более высокую эффективность очистки и увеличить срок действия фильтров.

Калорифер или воздухонагреватель

Калорифер предназначен для обеспечения подачи свежего воздуха с комнатной температурой в холодное время года. Подогрев производится в воздухонагревателе (калорифере). Существует два типа калориферов:

• Водяной калорифер
  Представляет собой теплообменник, состоящий из змеевидной трубки, на которую нанизаны пластины из тонкого металла (чаще используется трубка из меди, а пластины — из алюминия).
  По трубке течет горячая вода или другой теплоноситель, а между пластин протекает воздух, который далее подается в помещение. Вода отдает тепло воздуху, и тот нагревается. Чтобы нагреть воздух точно до заданной температуры (+18…+20°С) расход воды в трубке регулируется вентилем с электроприводом по показаниям термодатчика, установленного после калорифера по ходу воздуха.

• Электрический нагреватель.
  В этом случае воздух нагревается за счет электрического нагревателя. Регулирование нагрева осуществляется подключением/отключением ступеней нагрева.

Охладитель воздуха

Охладитель воздуха также представляет собой змеевидную трубку, по которой течет холодоноситель, с насаженными на неё пластинами. Когда температура воздуха на улице выше, чем температура в обслуживаемом помещении, воздух охлаждается за счет холодной поверхности охладителя.

В зависимости от типа холодоносителя различают два вида охладителей:

• Фреоновый: по трубкам течет фреон. Охлаждение фреона происходит в компрессорно-конденсаторном блоке.
• Водяной: по трубкам течет холодная вода или незамерзающий раствор. Охлаждение воды происходит в чиллере.

Отметим, что, когда между пластин протекает воздух, он соприкасается с охлажденными пластинами и теряет влагу – по пластинам стекает вода (конденсат). Поэтому в охладителе присутствуют два дополнительных элемента:

• каплеотделитель
• дренажный поддон

С помощью этих элементов влага не проходит дальше, а отводится в канализацию.

Увлажнитель

В зимнее время наружный воздух содержит мало влаги, и после нагрева его влажность падает до 5-20%, что нельзя назвать комфортными условиями для человека. Для повышения влажности воздуха предусматривается увлажнитель.

Существует два вида увлажнения воздуха:

1. Изотермический. При этом в воздух подается поток водяного пара. Для этого применяется пароувлажнитель. Температура воздуха не изменяется.
2. Адиабатный. При этом в воздух распыляется вода, и воздух сам её испаряет. Так как на испарение воды тратится энергия, то воздух охлаждается. Поэтому после адиабатного увлажнителя всегда устанавливается второй нагреватель, который догревает воздух до оптимальной температуры.

Вентилятор

Вентилятор – это основной элемент систем вентиляции. Он служит для перемещения определенного количества воздуха по системе воздуховодов. Для подбора вентилятора необходимо знать расход воздуха и аэродинамическое сопротивление (напор), которым он должен обладать при данном расходе воздуха.

Шумоглушитель

Так как вентилятор создает шум выше комфортного уровня, то его необходимо снизить. Для этого служат шумоглушители.
