Схема подключения проходного выключателя: пошаговая инструкция

Содержание:

Схема подключения проходного выключателя позволяет управлять осветительными приборами с двух и больше мест в квартире, что очень удобно, а в некоторых ситуациях просто необходимо. Это особо актуально для квартиры, в которых есть длинный коридор. Его можно осветить именно используя схему подключения проходного выключателя. Часто такой метод используется для освещения лестниц, как в частных домах, так и в подъездах.

В данной статье будут разобраны самые популярные и эффективные схемы подключения, как их реализовать на практике, что для этого потребуется. В качестве дополнения, статья содержит несколько наглядных примеров, в виде двух видеороликов и один скачиваемый файл с точным изображением подобных схем.

Cхема подключения проходного выключателя.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение.

Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Подключение одноклавишного выключателя.

Как выглядит и работает проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Материал в тему: как определить мощность тока.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход). Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?). Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится. Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Схема подключения проходного выключателя.

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

[stextbox id=’warning’]Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.[/stextbox]

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется. На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Принцип работы одноклавишной модели.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника. Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Реверсивный выключатель схема подключения.

Как выполнить реальный монтаж

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля). Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

[stextbox id=’warning’]Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).[/stextbox]

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Как подсоединить выключатель двухклавишный с двумя проводами.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления. Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели.

Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм. Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Конструкции перекрёстного исполнения

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху. Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов

Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

[stextbox id=’warning’]Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.[/stextbox]

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим.

Преимущества установки проходного выключателя.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно. Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Таблица степеней защиты выключателя.

Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Интересно почитать! Что такое варистор и где его применяют.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры.

Как сделать проходной выключатель своими руками.

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.  Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Полезный совет! Аналогичная проверка должна быть выполнена в местах монтажа коммутирующих устройств. Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

[stextbox id=’info’]В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий[/stextbox]

Невозможно установить проходной переключатель на место простого выключателя. Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Схема подключения проходного выключателя с 2х мест.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются. Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции.

Интересно по теме: Как проверить стабилитрон.

Есть два вида переключателей сенсорного исполнения:

• Сенсорные прямого действия.
• Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп. Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM». Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Сенсорные модели выключателей

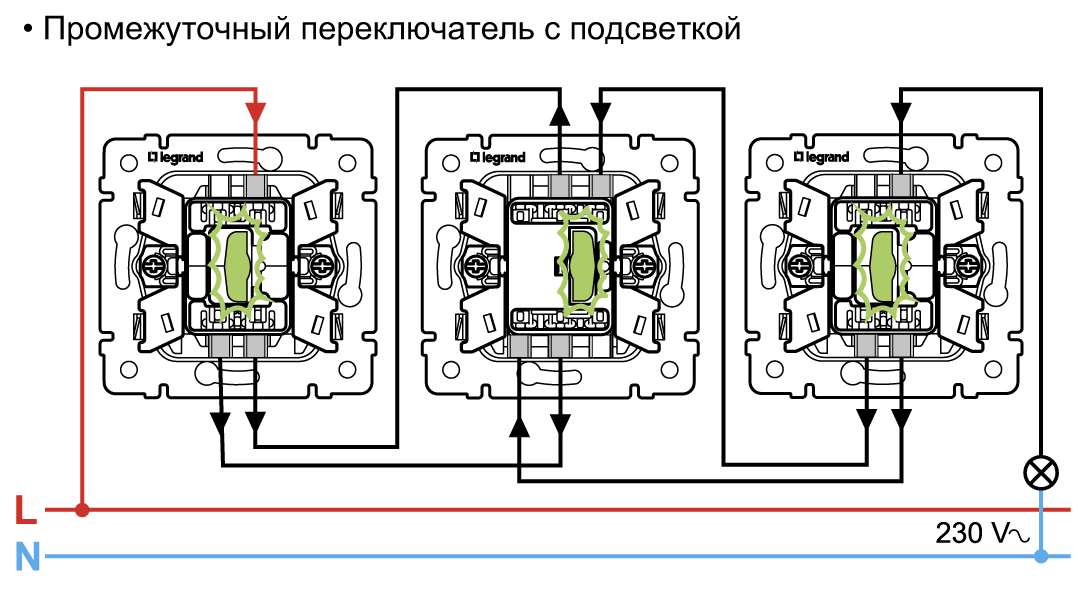

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала. Простая организация системы управления с одним сенсорным прибором выполняется так:

• Фазная линия соединяется с клеммой «L».
• Линия «L1» образует одну зону освещения.
• Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

• Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
• После звукового сигнала снять касание и перейти к следующему прибору.
• Касание сенсора второго прибора.
• Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
• Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу. К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м. Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Заключение

Рейтинг автора

Написано статей

Более подробно о том, как подключить выключатель можно из статьи Схемы подключения. Если у вас остались вопросы, можно задать их в комментариях на сайте.  А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.electrik.info

www.sovet-ingenera.com

www.stroychik.ru

www.calc.ru

www.pravpred46.ru

www.electricvdome.ru

www.remoo.ru

Предыдущая

ПрактикаКак делать распиновку HDMI

Следующая

ПрактикаКак своими руками сделать из обычного выключателя проходной

Схема подключения проходного выключателя (двух и трёхклавишный), пояснение работы схемы. « ЭлектроХобби

Схемы проходных выключателей (двухклавишные и трёхклавишные) позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то  есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырех жильные кабеля). На первой схеме, что находится по левую сторону, изображена схема подключения проходного выключателя с управлением из двух разных мест. Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы — ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя с управлением из 3-х мест (трёхклавишый проходной выключатель) мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх жильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные). Существуют и иные схемы, которые позволяют обойти это ограничение. Но о них мы поговорим в других статьях. А на этом завершу тему, схема подключения проходного выключателя двухклавишного и трёхклавишного.

P.S. Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». Простые выключатели на два положения в этой схеме работать не будут. Сэкономьте свои деньги, не покупая другой тип переключателя.

Схема подключения автоматического выключателя

и процедура подключения

Автоматический выключатель представляет собой электрическое защитное устройство, которое выполняет функцию ручного замыкания цепи и ручного или автоматического разрыва цепи. С помощью автоматического выключателя мы можем вручную включать и выключать источник питания. Но когда возникает неисправность, он автоматически разорвет цепь или отключит питание. Его нельзя включить снова, пока неисправность не будет устранена. Доступны различные типы автоматических выключателей в зависимости от их работы и средства защиты.

Здесь мы увидим подключение и проводку MCB, MCCB и RCCB. Автоматические выключатели — это передовые электрические защитные устройства, используемые в современных электрических цепях. Основными преимуществами использования автоматического выключателя являются то, что он более чувствителен и эффективен, им легко управлять, с помощью автоматического выключателя возможно дистанционное управление.

Миниатюрный автоматический выключатель Схема подключения и подключения

Миниатюрный автоматический выключатель или MCB представляет собой защитное устройство, обеспечивающее защиту от перегрузки и короткого замыкания. MCB используется в электрических цепях низкого и среднего напряжения и токоведущих цепях. Он в основном используется в бытовых целях и некоторых промышленных приложениях. MCB поставляется с номинальным напряжением и током, но номинальный ток MCB очень важен.

При подключении к цепи необходимо учитывать номинальный ток MCB. Если вы выберете MCB с номинальным током меньше, чем ток нагрузки, MCB будет часто отключаться. Если вы выберете MCB с номинальным током, значительно превышающим ток нагрузки, то он не сработает при возникновении неисправности из-за перегрузки. Таким образом, номинальный ток MCB следует выбирать в соответствии с нагрузкой.

Все MCB имеют идентификацию для подключения входа и выхода. На самом деле, большинство автоматических выключателей работают правильно, когда входной источник питания подключен к нижней стороне, а выход берется из верхних клемм. В любом случае, прежде чем подключать MCB, вы должны проверить его идентификацию входа и выхода.

См. также:

Автоматический выключатель в литом корпусе, электрическая схема и схема подключения

Автоматический выключатель в литом корпусе представляет собой усовершенствованную версию автоматического выключателя. Он специально разработан для сильноточных и высоковольтных электрических цепей. MCCB также обеспечивает защиту от короткого замыкания и перегрузки. Дополнительная функция регулировки тока короткого замыкания MCCB. Да, мы можем предварительно установить или отрегулировать уставку тока короткого замыкания, при которой MCCB сработает. Кроме того, мы можем отключить MCCB дистанционно, поместив катушку независимого расцепителя в MCCB.

Здесь представлена ​​схема подключения четырехполюсного автоматического выключателя в литом корпусе. Как правило, нейтраль подключается к первой левой клемме MCCB. Здесь также вы можете видеть, что входной источник питания подключен к нижним клеммам MCCB, а выходной — к верхним боковым клеммам.

Устройство защитного отключения (УЗО) Схема подключения и подключения

Устройство защитного отключения или ВДТ представляет собой устройство, обеспечивающее защиту от тока утечки. Когда в цепи протекает ток утечки, он обнаруживает и отключается, поэтому основное питание отключается. Помните, что ВДТ не может защитить от короткого замыкания или перегрузки.

Рабочий ток и ток срабатывания являются очень важными факторами при выборе ВДТ для использования. Также обратите внимание, что при подключении ВДТ и фаза, и нейтраль должны проходить через ВДТ. Если вы подключите только фазу и шунтируете нейтраль, ВДТ не сработает.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Объяснение схемы управления автоматическим выключателем — технические примечания

Типичная схема подключения с управлением постоянным током для Westinghouse DHP показана на рисунке ниже. Мы будем использовать эту простую схему для обсуждения компонентов, связанных с последовательностью электрических операций автоматического выключателя.

Цепь управления автоматическим выключателем среднего напряжения. Фото: Westinghouse DHP.

(>> #) Вторичное отключение

Управляющее напряжение для электрического режима подается на автоматический выключатель через вторичное отключение. Вторичный разъединитель также является интерфейсом вспомогательных контактов автоматического выключателя для соответствующего распределительного щита и обеспечивает индикацию для системы управления о положении выключателя.

(CS) Переключатель управления

Обычно располагается на двери ячейки или на панели дистанционного управления. Используется для ручного управления автоматическим выключателем с помощью электрического управления. CSC = Закрытый контакт. CST = контакт отключения.

(PR) Защитное реле

Основная цель защитного реле — свести к минимуму повреждение оборудования и перебои в энергосистемах при сбоях в электроснабжении. Релейному оборудованию помогают в этой задаче измерительные трансформаторы, которые обнаруживают ненормальные условия питания.

(TC) Катушка отключения

Катушка отключения представляет собой простой соленоид, который приводит в действие защелку отключения автоматического выключателя.

(Y) Реле блокировки насоса

Блокирует цепь управления, если операция закрытия не завершена. Если выключатель не замыкается с первой попытки, а катушка включения остается под напряжением, «реле Y» обеспечивает блокировку, предотвращающую повторную попытку включения выключателя.

Если сигнал на включение инициируется, но не снимается, выключатель может выполнять бесконечные циклы включения, отключения, зарядки, включения и отключения (накачка). Катушка Y размыкает контакт Y в цепи включения, и пока присутствует сигнал включения, автоматический выключатель не может повторно включиться.

(SR) Пружинный расцепитель

Катушка включения представляет собой соленоид, который приводит в действие защелку включения автоматического выключателя, позволяя выполнять дистанционные операции включения.

(M) Двигатель взвода пружины

Автоматически взводит пружинный механизм для включения автоматического выключателя, а также перезаряжает пружинный механизм, когда автоматический выключатель находится в положении ВКЛ., обеспечивая мгновенное повторное включение автоматического выключателя после размыкания. Зарядный двигатель включается автоматически, когда автоматический выключатель вкатывается.

(Lsb) Выключатель двигателя

Обычно приводится в действие кулачком синхронизации, который приводит в действие переключатель для размыкания нормально замкнутых контактов и обесточивания двигателя, когда выключатель взведен. Он также может иметь набор нормально разомкнутых контактов, которые замыкают и замыкают цепь на замкнутую катушку.

(LC) Переключатель проверки защелки

Переключатель с механическим приводом, который определяет сброс защелки отключения. Указывает, когда выключатель «готов к включению».

(G) Зеленый световой индикатор

При размыкании выключателя загорается зеленая лампочка – цепь замкнута, контакт 52b переключается с разомкнутого на замкнутое.

(R) Красная сигнальная лампа

Когда выключатель замкнут и находится под напряжением, загорается красная лампа, указывая на то, что выключатель находится под напряжением. Цепь отключения «включена», и при срабатывании переключателя управления или контакта защитного реле выключатель размыкается.

( | | |/| ) Вспомогательный выключатель

Контакты вспомогательного выключателя предназначены для размыкания или замыкания внешних цепей управления при работе выключателя. Привод автоматического выключателя управляет размыканием и замыканием выключателей.
