Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Автор kartanxc_proelek На чтение 18 мин Опубликовано

Содержание

  1. Что такое выключатель и для чего он нужен?
  2. Подключение светильника
  3. Схема соединения проводов в распредкоробке
  4. Подключение неправильным кабелем
  5. Выключатель отключает ноль, а не фазу
  6. Отсутствие запаса провода
  7. Выключатель отключается клавишей вверх или вниз
  8. Подключение выключателя с подсветкой
  9. Разновидности выключателей для домашнего применения
  10. Монтаж выключателей с одной кнопкой
  11. Какие приспособления и материалы понадобятся в процессе работы?
  12. Установка накладного устройства
  13. Монтаж накладного выключателя: пошаговая инструкция
  14. Как заменить старый коммутатор: пошаговая инструкция
  15. Подготовка рабочего места
  16. Немного о тонкостях процесса и мелочах.
  17. Конструкция и назначение выключателей
  18. Схема подключения выключателя с распредкоробкой

Что такое выключатель и для чего он нужен?

Выключатель — это простое устройство, которое может быть механическим или электронным. Устройство требуется для замыкания и размыкания электрической цепи. Это означает, что он включает и выключает лампу.

В данном случае мы рассмотрим комплектации и особенности установки самых примитивных одноклавишных выключателей. Такие конструкции состоят из следующего:

  • основной узел — металлическая основа с контактами для подключения и втыкания;
  • крепежи – металлические антенны, которые соединяются между собой пластинами;
  • внешнее покрытие – панели из пластика или другого материала;
  • подвижная часть — ключи.

Внутренние элементы, по крайней мере большинство из них, выполнены из металла, чаще всего оцинкованного. Внешняя панель изготовлена ​​из безопасного пластика. Однако в продаже можно найти керамические конструкции, выдерживающие нагрузку более 30 А, тогда как пластиковые выдерживают нагрузку не более 16 А.

Керамическая розетка и выключатель

Необходимо выделить такие причины, по которым возникает необходимость установки одноклавишного выключателя:

  1. Если светильник с одной лампой размещен на расстоянии от других источников света.
  2. Такие переключатели часто используются для управления одной линией. Например, подобная подсветка монтируется над столом на кухне.
  3. Подвесные светильники и миниатюрные светильники независимо от комплектации подключаются к приборам одним ключом.
  4. Основной причиной установки выключателя является нарушение целостности корпуса старого устройства, что создает риск поражения электрическим током. Кроме того, иногда выходят из строя и внутренние элементы конструкции.

Установка линейки над столом на кухне

Устройство выключателя снаружи и изнутри отличается по функциональным характеристикам, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливается светодиодная подсветка.

Структура выключателя: 1 — клавиша, которая включает и выключает свет; 2 — внешняя рамка — декоративный элемент; 3 — основной рабочий орган, благодаря которому работает устройство

Установка такого устройства будет актуальна для всех типов помещений, где есть светильники без кабеля питания (в случае с настольными лампами и торшерами он не устанавливается). Такое подключение характерно для больших люстр.

При выборе конструкций для помещений с повышенным уровнем влажности и особенно для ванной комнаты необходимо учитывать маркировку степени защиты – IP. Так что для ванной подойдет устройство – ИП-40. В случае установки выключателя на улице рекомендуется приобрести модель — ИП-55.

При покупке обращайте внимание на маркировку IP

Подключение светильника

Осталось проложить кабель на светильнике и соединить все провода в распределительной коробке под крышей. Для лампы также используется трехжильный ВВГнг-Лс 3*1,5мм2.

Даже если на вашей крыше или в доме нет металлических деталей, все равно проложите туда трехжильный кабель.

Жилы кабеля обозначаются следующим образом:

  • L1 — фаза от выключателя
  • Н — ноль
  • Пе — почва

Подсоедините светильник, люстру или патрон с одной лампочкой в ​​соответствии со схемой.

Схема соединения проводов в распредкоробке

Теперь приступаем к подключению всех проводов в распределительной коробке. У вас должно быть три кабеля, идущих туда:

  • силовой кабель от распределительного щита
  • падает на выключателе
  • на лампе

Сначала подключите нейтральный провод N и заземляющий провод Pe. Они должны идти напрямую от щитка к лампе, минуя сам выключатель.

Наиболее практичным способом сделать это являются зажимы Wago.

Для линий освещения они являются достаточно приемлемым вариантом. И даже те, кто их постоянно ругает и никогда не ставил на группы розеток, неплохо используют их в схемах освещения.

Затем входящая фаза L от панельного кабеля подключается к фазе L, которая идет вниз к выключателю. Еще фазу L1 от кабеля к лампе подключаем к жиле L1 от одноразового выключателя.

Проверьте еще раз весь график. Фаза питания должна исходить от щитка и идти на выключатель снизу. От него вернитесь к распределительной коробке и следуйте за лампой.


Для подключения двух лампочек или двух светильников от одного выключателя в распределительную коробку должен выйти еще один кабель, который пойдет ко второму светильнику. Он подключается к тем же проводам, что и первый.

Только вместо двухштырьковых хомутов Ваго берите трехштырьковые.

Закройте коробку крышкой, наденьте декоративную рамку на одноклавишную и управляйте освещением.

Все вышеперечисленное, вроде бы, элементарно и просто. Какие ошибки здесь можно совершить?

Подключение неправильным кабелем

Как ни странно, многие до сих пор прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и пункт 7.1.36 говорят нам об обратном.

Причем сечение этого провода выбирают все равно, от 0,5 мм2 до 1,0 мм2.

Кроме того, для всех электриков уже давно стало аксиомой запрещать такие марки, как ШВВП или ПВА, в качестве проводов для стационарного освещения. Однако их можно встретить и при ремонте квартир.

Поэтому запомните раз и навсегда — кабель для подключения освещения в квартирах должен быть:

  • деревянное ядро
  • сечение не менее 1,5 мм2
  • марки ВВГнг-Лс или NYM

Многие спросят, зачем нужен трехжильный кабель, если все светильники в квартире пластиковые и провод заземления там просто некуда подключить?

В ПУЭ тоже есть соответствующий пункт 7. 1.70 на этот счет

Получается, что даже если ваш светильник не оборудован контактами для защитного проводника, это не отмена пункта 7.1.36. Это значит, что провода для всех лампочек должны быть трехжильными.

Некоторые электрики рекомендуют аккуратно обернуть неиспользуемый третий заземляющий проводник вокруг фазы и нейтрали возле патрона лампочки. Примерно так.

В этом случае при повреждении изоляции на проводах произойдет утечка и УЗО сработает и защитит вас от возможного возгорания. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не замкнув фазу или нейтраль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания дифференциальной защиты при токе короткого замыкания, недостаточном для срабатывания автоматического выключателя.

И использование трех весел здесь обязательно.



Выключатель отключает ноль, а не фазу

Вторая распространенная ошибка – подключать через выключатель не фазный провод, а нулевой.

Однокнопочный выключатель, как и другие типы выключателей света, должен всегда обрывать фазу. Это сделано для вашей же безопасности, чтобы вас не ударило током при замене лампочки в патроне или ремонте люстры.

При этом учтите, что даже если вы сначала все сделали правильно, прежде чем лезть к контактам лампы после выключения света, необходимо обязательно проверить отсутствие напряжения индикаторной отверткой.

Дело в том, что по истечению времени фаза с нулем может поменяться местами. Даже без вашего участия. Как это возможно, спросите вы?

Элементарно. Неграмотный электрик из управляющей компании при замене однофазного счетчика может перепутать провода и поставить нулевой провод на клемму «1», а фазный провод на клемму «3». Или случайно перепутать провода с клемм «2» и «4″.

В результате в квартире во всех распределительных коробках фаза с нулем автоматически поменяется местами. И выключатель света, который изначально был правильно подключен, начнет разрывать нулевой провод.

Поэтому правило «выключили — проверьте отсутствие напряжения» — залог вашей безопасности.

Читайте также: Как подключить диммер

Отсутствие запаса провода

Не все знают, что отсутствие подачи провода на стыках и разветвлениях – это опять-таки нарушение правил ПУЭ, п. 2.1.22.

То есть это не список пожеланий или рекомендация неравнодушного электрика, а прямое указание на действующие нормы.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обратите внимание на положение ключа при включении и выключении света.

Согласно рекомендациям, выключатель следует располагать так, чтобы при нажатии клавиши вниз свет выключался, а вверх, наоборот, включался.

Считается, что в экстренной ситуации гораздо проще дотянуться и нажать клавишу вниз, отключив тем самым питание. То же самое относится к автоматическим выключателям и модульным автоматическим выключателям на панели.

Для поворотных сумок у электриков есть свое негласное правило, которое акцентирует внимание на расположении ручки.

«Стоит — работает. Врать — не работает!”

Справедливости ради надо сказать, что четко сформулированных запретов на установку выключателя света определенным образом и никак иначе не существует. Помните, что это только рекомендация.

И все определяется в первую очередь брендом и производителем продукта.

Подключение выключателя с подсветкой

Многих других отталкивает эффект при установке выключателя с подсветкой. Это касается момента, когда светодиодная подсветка в потолке даже в выключенном положении продолжает еле светиться.

Кто-то начинает думать, что ошибся в схеме, лезет в распределительную коробку по новой и ищет, что не так. Однако ошибки здесь нет и все связано со встроенным светодиодом.

Как избавиться от этой распространенной проблемы, читайте в отдельной статье.



Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Однако следует различать несколько основных типов.

Таблица 1. Типы выключателей по принципу подключения

МеханическийУстройства, которые легко установить. Вместо обычной кнопки в некоторых моделях есть рычажок или проволока.
ТрогатьУстройство работает с рукопожатием и нет необходимости нажимать клавишу.
С дистанционным управлениемЭта конструкция оснащена специальным пультом, идущим в комплекте, или датчиком, реагирующим на движения вокруг.

Наиболее популярен первый вариант, который устанавливается повсеместно. Причем такие выключатели пользовались спросом с самого начала появления электрической схемы. Второй вариант менее популярен, особенно в нашей стране. Третий вариант — современная модель, постепенно вытесняющая с рынка устаревшие коммутаторы.

установка датчика движения в конструкцию целесообразна как с точки зрения энергосбережения, так и безопасности дома. Например, если установить конструкцию в подъезде, жильцы заметят, если в квартиру проникнут злоумышленники.

Выключатель с дополнительным освещением

По конструктивным особенностям различают устройства с одной и несколькими кнопками (в среднем для стандартных электроприборов применяют выключатели с двумя или тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельной цепи.

Так, если в одной комнате устанавливается сразу несколько светильников: основная люстра, точечные светильники, бра, целесообразно будет установить конструкцию с тремя кнопками.

Кроме того, не меньшей популярностью пользуются устройства с двумя кнопками, которые устанавливаются во всех без исключения квартирах. Чаще всего они необходимы для люстры при наличии множества лампочек.

Более подробную схему подключения люстры к двухклавишному выключателю ищите в специальной статье.

По способу установки выключатели бывают внутренние и внешние. В квартире устанавливается первый вариант, ведь такие конструкции выглядят эстетично. Для безопасности при установке устанавливается специальный короб, который называется розеткой.

Схема подключения

Встраиваемые выключатели используются, когда в стене спрятаны электрические провода. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Где установлен коммутатор?

Монтаж выключателей с одной кнопкой

Мы рассмотрим основные схемы подключения устройств, имеющих схожую конструкцию (кнопка), но отличающиеся способом установки. Однако все эти устройства работают по принципу, что фаза запускается в результате открытия динамическим элементом. Если перепутать контакты фазы и нейтрали, это опасно для жизни.

Однокнопочные выключатели часто стоят рядом с розетками — это удобно для прикроватных светильников

Какие приспособления и материалы понадобятся в процессе работы?

Для подключения потребуются следующие инструменты:

  • нож для снятия изоляции;
  • отвертка;
  • индикатор отвертки;
  • плоскогубцы;
  • строительный уровень;
  • электрическая дрель;
  • маркер.

Индикаторная отвертка

Кроме того, вам понадобятся следующие материалы:

  • проводники оптимальной длины;
  • распределительная коробка проводки;
  • хомуты и изолента;
  • гофра;
  • один переключатель. Простейший одноклавишный выключатель — всего два клеммных контакта, на входе и выходе

Установка накладного устройства

В этой схеме расположение проводников не имеет значения: они могут располагаться снаружи или внутри потолка. При этом накладной тип выключателя в квартире устанавливается, когда нет возможности сделать штробы в стене, подготовить каналы. Например, причиной может быть недавний ремонт.

Примитивная схема подключения, которая будет понятна даже новичку. Здесь провод L-фазы подключается к выключателю, а остальные провода к лампе

Рассмотрим пример с наружной проводкой, где кабели проложены по этажам в специальной гофре.

В месте установки выключателя гофра крепится к полу хомутами, а из нее выглядывает изолированный проводник

Под выключателем будет дополнительный электроприбор – розетка, поэтому логично было бы разместить кабели этих двух приборов в одной защитной трубе.

Кабель от розетки пойдет через накладной выключатель, чтобы не усложнять установку

Монтаж накладного выключателя: пошаговая инструкция

Шаг первый: прежде чем приступить к процессу установки, необходимо отключить комнату. Это легко сделать, опустив выключатель на распределительном щитке, который находится на лестничной площадке или в коридоре. Чтобы убедиться в отсутствии напряжения, необходимо прислонить индикатор отверткой к контактам.

Если лампочка на индикаторе не горит, напряжение отсутствует

Шаг второй: теперь нужно разобрать конструкцию — должна получиться кнопка. В этом случае используется устройство с пластиковым кожухом и защитой от влаги.

Под отмычкой, которая находится на крышке, есть еще одна деталь — пластиковая панель — ее тоже надо достать

Шаг третий: теперь вы должны удалить внутренний узел, который является основным механизмом.

Внутренний узел не фиксируется внутри замками или другими элементами, поэтому быстро демонтируется

Шаг четвертый: Теперь отметьте на стене место, где будет установлен выключатель. Кроме того, необходимо оставить отметки под крепления. Для этого нужно прикрепить пустую базу от устройства к поверхности. Далее нужно выровнять корпус на стене по уровню, а затем поставить отметки, где должны быть отверстия для креплений. После этого остается сделать углубления в стене с помощью электродрели.

Делаем разметку и сверлим стену, после чего прикрепляем корпус к стене дюбелями

Шаг пятый: затем с верхней части корпусной детали нужно снять крышку, чтобы протянуть провода в гофре в это отверстие.

Лидеры, с которыми мы будем работать, должны оставаться внутри коммутатора

Шаг шестой: теперь следует перейти к этапу подключения проводов. Для этого необходимо удалить концы проводов из изоляционного слоя (ножом) на 9 сантиметров. После этого необходимо подключить фазный провод (белый) к клемме с маркировкой «L», а нулевой провод (синий) к клемме с маркировкой «1». Затем аккуратно затяните крепления и поместите механизм в корпусную часть.

Провод от розетки будет проходить через нижнее отверстие корпуса, которое мы пропустим мимо основного узла

Шаг седьмой: Теперь нужно собрать переключатель, прикрепив кнопку на место.

После установки выключателя следует проверить его работу, подключив питание в распределительном щите. Если лампа заработала после нажатия на кнопку, значит, установка была проведена в соответствии с правилами

Как заменить старый коммутатор: пошаговая инструкция

Часто при ремонте жилого дома необходимо установить новый выключатель. Поэтому для понимания принципа этих действий следует рассмотреть их более подробно.

Шаг первый: сначала нужно разобрать старый переключатель, открутив два болта на крышке.

Похоже на устаревшую модель встроенного выключателя, который нужно заменить

Шаг второй: открутив винты, снимите верхнюю крышку.

Внутри устаревший вариант коннекторов, где концы проводников держатся на болтах, с каждой стороны основание держится на ушках

Шаг третий: Далее нам нужно найти фазный провод. Для этого нужно взять индикаторную отвертку и поочередно подносить ее к контактам. На этом этапе следует соблюдать осторожность, чтобы не касаться проводников руками. Для защиты рук рекомендуется использовать резиновые перчатки.

Используйте индикаторную отвертку, чтобы найти фазный провод

Шаг четвертый: после того, как вы сможете определить фазный и нулевой провода, нужно отключить питание на распределительном щитке. Затем снова проверьте соединения с помощью индикаторной отвертки, чтобы убедиться в отсутствии напряжения.

Только после проверки необходимо приступать к демонтажу внутреннего блока. С помощью отвертки открутите держатели, расположенные по краям. Необходимо аккуратно разобрать держатели, а затем обмотать проводники изолентой.

Шаг пятый: теперь нужно достать блок, расправить провода, чтобы освободить место для крепления еще одного выключателя. Затем следует взять новый переключатель и разобрать его. Вам нужно разобрать кнопку и внешнюю панель, чтобы получить внутреннюю сборку, где есть две клеммы и держатели.

Винты с каждой стороны регулируют давление, а верхние винты необходимы для соединения проводников

Шаг шестой: затем нужно ножом или специальным инструментом снять изоляцию с проводников примерно на 10 миллиметров. После этого эти провода вставляются в отверстия и зажимаются шурупами. Рекомендуется затягивать их с усилием, чтобы невозможно было их вытащить. Важно следить, чтобы изоляция не попала внутрь.

Вставляем фазный и нулевой проводники в отверстия в соответствии с маркировкой

Шаг седьмой: после подключения проводов верните внутреннюю часть переключателя в монтажную чашу.

Чтобы добиться плотного прилегания узла, необходимо затянуть застежки по краям

Шаг восьмой: теперь осталось прикрепить внешнюю панель и кнопку.

Питание должно быть подано для проверки работы переключателя. Причем делать это рекомендуется еще до того, как крепятся крепления

Подготовка рабочего места



При проведении любых электромонтажных работ в первую очередь необходимо отключить электропитание, проверить отсутствие напряжения и исключить возможность повторного несанкционированного включения напряжения. С помощью индикатора напряжения узнайте, какой из проводов в распределительной коробке является фазным, и пометьте его маркером.

Подготовьте необходимые инструменты:

  • плоскогубцы;
  • индикатор напряжения;
  • отвертка;
  • строительный нож;
  • маркер.

Немного о тонкостях процесса и мелочах.

Допустим, мы выяснили, как подключить выключатель света. Но что делать, если линии уже есть, и вы хотите дополнительно установить выключатель, но не понятно, как это сделать. Или вы хотите установить проходной выключатель, но сложно понять, насколько это целесообразно, и как это вообще должно быть сделано.

Во всех этих случаях на помощь приходит электросхема квартиры или дома, которую необходимо спроектировать и нарисовать до начала любых работ с электрикой. На самом деле правильное подключение серийных выключателей считается высшим пилотажем электрика, особенно если все сделать правильно с первого раза.

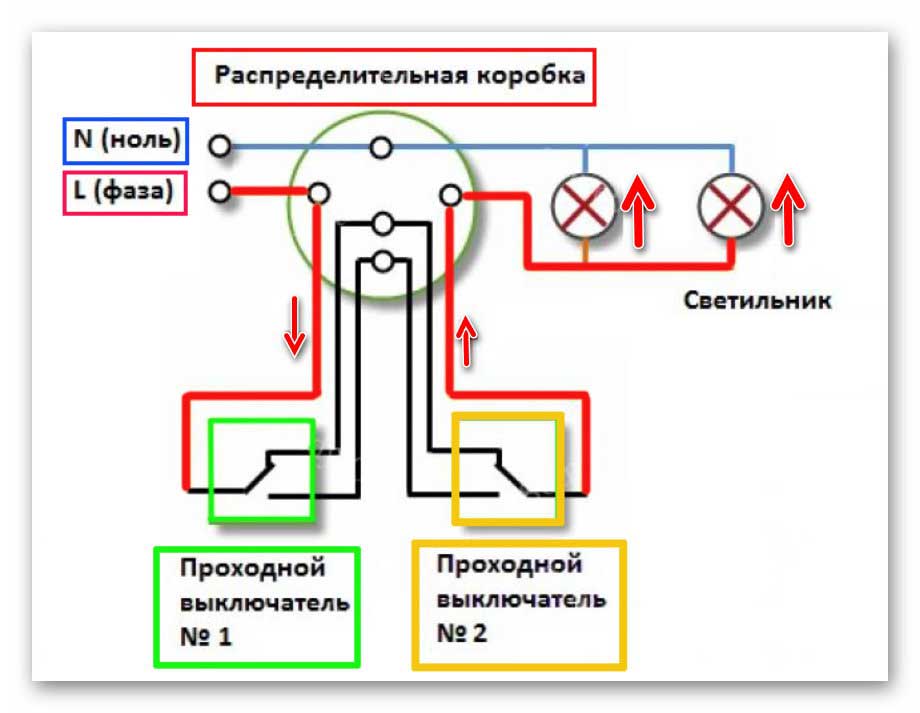

Давайте посмотрим, как подключить проходной выключатель (или выключатель света последовательно) по схеме подключения.

Черные линии — это место, где загорается лампочка. Красная пунктирная линия — переключатель 1 выключен. Свет выключен. Синяя пунктирная линия, переключатель 2 включен и свет горит. Посмотрите на схему, мысленно переключите переключатели и пунктирные линии. Убедитесь, что любой переключатель в любой конфигурации может включать или выключать свет. Напряжению некуда деваться.

Проходные переключатели работают в обоих положениях. У них нет положения «выключено», у них есть положение «выключено или включено в зависимости от состояния другого переключателя». Это крайне важно при любой работе, ведь такие выключатели всегда под напряжением!

Подключить проходной выключатель несложно, а вот как его выключить — вопрос — просто отключив линию, которая тоже может иметь два автомата.

Вы можете обойтись всего одной линией от одного коммутатора к другому, если уверены, что справитесь с этой задачей. Если вы сомневаетесь, проложите еще один провод до распределительной коробки.

Схема предполагает три варианта реализации, в том числе и с тремя переключателями, но сначала попробуйте заняться двумя, после чего четыре переключателя не будут для вас сложной задачей — главное понять смысл схемы. И самое главное для домашнего электрика понять, какую схему он реализовал.

Если вы сможете объяснить это себе, все остальное будет делом техники и некоторых усилий. Поверьте нам на слово. А на вопрос — как подключить выключатель света, ответьте, легко! Удачи, но не забывайте о мерах безопасности. А по поводу того, что советуем всегда давать себе время подумать.

Конструкция и назначение выключателей

Выключатель представляет собой простое механическое (реже электронное) устройство для замыкания/размыкания контактов электрической цепи для включения/выключения осветительных приборов.

Мы коснемся конструктивных особенностей и монтажа самых простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

  • рабочий орган — металлическая основа с контактами и кнопочным управлением;
  • застежки – лапки или усики из металла, соединенные с металлической пластиной;
  • декоративное оформление – панно или рамы;
  • динамическая часть — пластиковый ключ.

Некоторые детали, в основном внутренние, выполнены из металла, например из оцинкованной стали; наружная декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластиковые рассчитаны на 16 А.

Схема подключения выключателя с распредкоробкой

Зачастую новостройки сдаются жильцам в виде бетонной коробки с «голой» крышей, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку и заниматься обработкой поверхностей. Конечно, при желании можно воспользоваться помощью мастера, но это будет стоить дороже. Чтобы понять, как сделать монтаж самостоятельно, рассмотрим принципиальную схему выключателя, светильника, автомата и распределительной коробки.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, то есть выключателями, светильниками и розетками. Решили самостоятельно установить вышеперечисленные устройства?

Далее необходимо досконально разобраться в функциях и порядке подключения кабелей, а также в основных способах их подключения. Из специальной статьи вы узнаете об основных способах соединения кабелей и функциях открывания ящика.

Первый шаг – выбор подходящей схемы подключения

На рисунке выше показан простой вариант — схема, в которой есть только лампочка, выключатель с кнопкой и розетка для электрощита. В нашем случае еще нужно подключить выключатель питания.

Основная цель – установить все эти элементы на свои места, чтобы не запутать менеджеров. Посередине необходимо смонтировать распределительную коробку.

При предварительной установке появится следующая форма

Сначала устанавливается автоматический выключатель, защищающий электрическую сеть от перенапряжения и короткого замыкания. Для этого нужно соединить проводники: белый — фаза, синий — ноль, желтый — земля. После этого проводники необходимо подвести к монтажной коробке. Теперь следует соединить их по схеме.

Если после подключения лампа загорается, то провода подключены правильно — теперь можно спрятать провода в распределительную коробку и закрыть ее крышкой

Схема выключателя света по таймеру » S-Led.Ru

Здесь приводится схема одного из возможных выключателей такого типа. Выключатель состоит из герконового датчика положения двери, таймера на время около 3 минут, высоковольтного ключа, и органов ручного управления. Таймер состоит из мультивибратора на элементах D1.1-D1.2, вырабатывающего импульсы частотой около 45 Гц, и популярного двоичного счетчика К561ИЕ16 (D2).


Примем за исходное такое состояние счетчика, при котором на его самом старшем выходе логическая единица.

Если выключатель S2 выключен, то на выходе элемента D1.4 — ноль, ключевой транзистор VT1 закрыт, лампа выключена, а логический ноль с выхода D1.3 блокирует мультивибратор D1.1-D1.2.

Пока дверь закрыта магнит, закрепленный на двери, действует на геркон SG1. Его контакты замкнуты. Кнопка S1 так же не нажата. Поэтому на входе R D2 логический ноль.

При открывании двери геркон размыкается и через резистор R1 на вход R D2 поступает напряжение логической единицы. Счетчик D2 обнуляется. Из-за этого на выходах D1.3 и D1.4 появляются логические единицы. Единица с выхода D1.4 включает лампу, а единица с выхода D1.3 запускает мультивибратор.

После закрывания входной двери геркон замыкается и этим разрешает счетчику D2 считать импульсы, поступающие на него от мультивибратора. Начинается отсчет времени. При частоте импульсов мультивибратора 45 Гц на выводе 3 D2 единица появится через три минуты. В этот момент схема возвращается в исходное состояние, а лампа выключается.

Таймер можно запустить вручную, нажав кнопку S1. Здесь используется переключающая кнопка, включенная на размыкание. При её нажатии происходит тоже самое, что и при открывании двери, — обнуление счетчика D2. Далее схема будет работать так же, как после открывания и закрывания двери.

Включить и выключить лампу без задержки можно вручную с помощью S2. При этом на выводе 8 D1.4 появится ноль, а на его же выходе — единица. Ключ откроется и лампа зажжется. При выключении S2 лампа погаснет.

Лампа питается пульсирующим током от выпрямительного моста на диодах VD2-VD5. При таких диодах лампа должна быть мощностью не более 100W (обычно, в прихожей используют лампочку не более 75W). Радиатор для полевого транзистора не нужен.

Логическая схема питается от параметрического стабилизатора R5-VD1, а пульсации сглаживаются конденсатором С3. Стабилитрон VD1 (КС156) должен быть обязательно в металлическом корпусе (стеклянный может выйти из строя от перегрева в жаркое время года). Еще лучше включить параллельно два стабилитрона КС156 (чтобы повысить надежность схемы).

В качестве геркона SG1 можно использовать готовый герконовый охранный датчик. Он состоит из двух корпусов, — с магнитом и с герконом. Корпус с магнитом привинчивается к двери, а с герконом — к дверной лудке.

Требующееся время задержки выключения света после закрывания двери можно установить подбором сопротивления R2.

Что такое интеллектуальный выключатель света и как планировать использование интеллектуального выключателя

Вас интересуют интеллектуальные выключатели света? Начнем с основ! Прежде всего, давайте взглянем на электрическую схему, чтобы увидеть, как ваши типичные лампочки и выключатель подключены к электрической сети.

Часть 1: ОСНОВНОЕ ПОНИМАНИЕ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

Схема 1: Электрическая схема

Провод под напряжением проходит от DIN-рейки/автоматического выключателя/распределительного переключатель на свет. В зависимости от количества ламп, к которым подключен ваш переключатель, может быть более одного выходного провода под напряжением. Нейтральный провод соединяет свет с автоматическим выключателем.

Как только вы активируете кнопку выключателя, создается замкнутая цепь, и питание поступает от выключателя к выключателю по проводу под напряжением. Затем мощность направляется к вашему свету через выходной провод под напряжением. В конце концов, ток течет обратно к распределительному щиту через нейтральный провод, замыкая цепь. Вуаля! Вот как это работает!

Часть 2: КАК РАБОТАЕТ УМНЫЙ ВЫКЛЮЧАТЕЛЬ СВЕТИЛЬНИКА

Когда речь идет об умных выключателях освещения, необходимо соблюдать один фундаментальный принцип: они должны быть постоянно подключены к источнику питания, чтобы они находились в режиме ожидания и были готовы получать инструкции от приложения Koble, Google или голосового управления Siri. В то время как некоторые люди могут быть обеспокоены количеством потребляемой электроэнергии, факт в том, что он использует лишь небольшое количество энергии, если вы выберете правильный интеллектуальный переключатель.

Интеллектуальные коммутаторы Koble невероятно энергоэффективны и стоят менее двух центов в месяц в режиме ожидания. Для сравнения: наш интеллектуальный датчик движения, работающий от батарейки-таблетки, может работать от 1,5 до 2 лет. Примечательно, что батарея размером с монету может питать интеллектуальное устройство в течение такого длительного периода времени.

Теперь вернемся к умному выключателю. На рынке есть 2 вида интеллектуальных переключателей .
Тип 1. Интеллектуальный переключатель Работает без нулевого провода
Тип 2. Интеллектуальный переключатель Работает через нейтральный провод

Почему они так называются? Это буквально то, что это означает.
Если в точке переключения нет нейтрального провода, это Тип 1. Интеллектуальный переключатель без нейтрального провода.
Если в точке переключения есть нейтральный провод, это тип 2. Интеллектуальный переключатель с нейтральным проводом.

Схема 2: Схема подключения интеллектуального выключателя без нулевого провода и с ним ПРИ РАБОТЕ С НЕЙТРАЛЬНЫМ ПРОВОДОМ

Поскольку большинство, если не все дома, не имеют нулевого провода в точке переключения, обычно используется тип 1 (выключатель работает без нулевого провода).

В таких случаях старый ручной переключатель будет напрямую заменен интеллектуальным переключателем без нейтрального положения.

Теперь вам может быть интересно, как интеллектуальный коммутатор включается и остается в режиме ожидания.
Интеллектуальный выключатель без нейтрального положения на самом деле отдает минимальное количество энергии через выходной провод под напряжением на свет, который поддерживает его работу. Однако ток настолько незначителен, что не включает свет, но достаточен для поддержания дежурного режима умного выключателя.

Диаграмма 3: Схема подключения интеллектуального переключателя при выключении и включении

Итак… если все так просто, зачем нам интеллектуальный переключатель типа 2 с нейтральным проводом?

Вот и компромисс. Поскольку к драйверу вашего фонаря поступает постоянный ток, он работает круглосуточно и без выходных, и теоретически это может повлиять на срок службы драйвера вашего фонаря. Первоначально ваши светодиодные фонари могут работать 50 000 часов (5 лет использования). Это может измениться и может быть сокращено до 40 000 часов (4 года использования). Ключевое слово здесь «МОЖЕТ». Теоретически это возможно, однако в Koble наш No Neutral Smart Switch типа 1 используется уже более 2 лет, и пока жалоб нет.

Диаграмма 4: Увеличенный вид фактического соединения между выходом под напряжением и нейтральным проводом

Вот почему интеллектуальный коммутатор типа 2 с нейтральным проводом предпочтительнее 🙂

Часть 4: СКРЫТАЯ ЖЕМЧУЖИНА УМНОГО ПЕРЕКЛЮЧАТЕЛЯ на схеме вы увидите типичный переключатель с 1 кнопкой. Обычно его можно найти у входа в дом. Когда вы меняете его на интеллектуальный переключатель, вы фактически можете запросить 2-кнопочный интеллектуальный переключатель. 1-я кнопка будет использоваться для управления светом. Вторая кнопка будет использоваться для управления несколькими устройствами. Настройка обычно выполняется в самом приложении.


Вы можете выбрать, какие устройства должны управляться при нажатии кнопки управления сценами.

Например, кнопка управления сценами может быть предназначена для выполнения функции «Выйти из дома». Только представьте, когда вы собираетесь покинуть свой умный дом, вы можете нажать «Выйти из дома». Все огни и кондиционеры будут выключены, и вам не придется рыскать по каждой отдельной комнате, чтобы проверить, выключены ли устройства. Просто ваша жизнь с этим интеллектуальным управлением.

Диаграмма 5: Полное использование интеллектуального коммутатора

Мы надеемся, что с помощью этих советов вы лучше поймете, что такое интеллектуальный выключатель света, и узнаете, как спланировать количество интеллектуальных выключателей, необходимых для вашего дома.

Если вам нужна помощь, закажите сеанс в нашем демонстрационном зале по адресу 73 Ubi Road 1, Lobby 5, #07-54 Oxley Bizhub, Сингапур 408733 или свяжитесь с нами по телефону 88271541/89300184!

В качестве альтернативы, пожалуйста, просмотрите наши пакеты для получения дополнительной информации.

Как заменить обычный выключатель диммерным выключателем

Как заменить обычный выключатель на диммер? Многие архитекторы, проектирующие дома и коммерческие сооружения, теперь предпочитают устанавливать диммер, чтобы можно было управлять системами освещения. Установив диммер, вы можете управлять яркостью и интенсивностью окружающего света в любой комнате.

  • Автор статьи: Адриан Дэнс
  • Технический и реальный эксперт по всем вопросам, связанным с IoT и умной домашней автоматизацией.
  • Обновлено: 7 мая 2022 г.
Содержание

Как заменить обычный выключатель диммерным выключателем ? Многие архитекторы, проектирующие дома и коммерческие сооружения, теперь предпочитают устанавливать диммер, чтобы можно было управлять системами освещения. Установив диммер, вы можете управлять яркостью и интенсивностью окружающего освещения в любой комнате. Вы не только можете изменить настроение, просто регулируя свет, но и есть несколько других положительных моментов в том, чтобы иметь этот аккуратный гаджет в вашем доме. Ознакомьтесь с подробной информацией о как переделать обычный выключатель в диммер . Мы также разместим ответы на некоторые из наиболее часто задаваемых вопросов пользователей.

Диммер имеет несколько преимуществ.

Возможность приглушать свет по мере необходимости оказывает положительное влияние на вашу психику. Мягкое освещение оказывает успокаивающее действие и поднимает настроение, поэтому оно идеально подходит для вашего дома. Особенно вечером, когда возвращаешься домой после долгого рабочего дня. С другой стороны, яркий свет подходит для офисных помещений, поскольку он имитирует естественный свет и повышает производительность.

В целом приглушение света полезно для вашего здоровья и окружающей среды, поскольку позволяет экономить электроэнергию. Вы не только сделаете комнату более привлекательной, но и продлите срок службы ваших лампочек. Короче говоря, инвестиции в диммерный переключатель принесут большую отдачу от инвестиций (ROI).

Читайте также
Как работает диммер?

Что такое диммер?

Диммерный выключатель — это, по сути, потенциометр, который вы подключаете к выключателю освещения, питающему свет. Когда вы регулируете диммер, вы изменяете форму волны напряжения или тока питания, подаваемого на лампу или лампочку. Вот как вы можете повысить или понизить интенсивность выходного люмена лампы. При обучении как заменить обычный выключатель диммером , сначала определите тип диммера, который вам нужен. Если вы начнете искать вокруг, вы обнаружите три типа диммерных выключателей, таких как:

  • Поворотные диммеры : Вы можете установить эти диммеры в перекрестные и двусторонние выключатели. Регулировка света осуществляется поворотом диска на желаемую яркость. Нажав на нее, вы можете включить или выключить свет.
  • Диммеры с сенсорным экраном : Архитекторы обычно устанавливают их как часть систем автоматизации умного дома. Они устанавливаются на стену и идеально подходят для придания современного вида любому дизайну интерьера.
  • Универсальные диммеры : Эти диммеры, возможно, являются наиболее распространенными типами и просты в использовании, как обычный выключатель света. Универсальные диммеры совместимы с лампами накаливания, светодиодными и галогенными лампами низкого и высокого напряжения, имеющими магнитные или электронные трансформаторы. Некоторые бренды также доступны с функцией памяти, поэтому вы можете запрограммировать освещение в соответствии со спецификациями.

Купить Диммер для умного дома Lutron Caseta
