Схема выключателя с подсветкой: правила и схема подключения устройства. Полезные советы

Содержание

особенности монтажа одно- и двухклавишных выключателей

Комфортные условия удается создавать из мелочей, например, выключателя, оснащенного подсветкой. Этот элемент имеет много преимуществ при условии, что будет приобретено правильно установлено подходящее устройство.

Содержание

Какие бывают выключатели с индикацией включения
Устройство выключателя с подсветкой
С диодом
Для экономии электроэнергии с конденсатором
Как подключить выключатель с подсветкой
Куда подводить провода
Подключение выключателя света с одной клавишей с подсветкой
Как подключить выключатель с двумя клавишами и подсветкой
Как отключить светодиод в выключателе
Как избавиться от «моргающих» ламп и возможные проблемы

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

Подключение напрямую через резистор – это не самый лучший вариант. Обусловлено это производительностью цепи, а также склонностью резистора к перегреванию. Также не исключена вероятность того, что через электрическую цепь потечет обратный ток. Это неизбежно приведет к пробою светодиода.

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Как подключить выключатель с подсветкой

Принцип работы выключателя

Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

При размыкании выключателя светильник служит обыкновенным проводником. Сквозь него протекает ток с небольшой силой, которой достаточно для бесперебойной работы подсветки.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

Полностью обесточить квартиру, дом, проверить напряжение на выходе.
Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
Когда схема соединения была запомнена, провода отсоединяют.

Схема выключателя с подсветкой Переделанная схема

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.

Rак подключить выключатель с подсветкой: схемы и способны

Выключатель с подсветкой — это очень удобно, ведь его так легко отыскать в темноте. Наличие такого выключателя делает повседневный быт не только комфортным, но и безопасным. Достаточно высок риск споткнуться и оступиться в темноте. Нередко выключатель приходится буквально нащупывать на стене, на это тратится немало времени, сил и нервов. С появлением выключателей, дополненных подсветкой, обо всех этих неприятностях можно забыть раз и навсегда.

Выключатели с функцией подсветки можно установить в любом помещении — в доме, квартире, офисе. Сделать это не так сложно, как может показаться на первый взгляд. Важно знать, как подключить выключатель с подсветкой, иметь представление об особенностях его конструкции, функционирования.

Содержание

1 Основные моменты
2 Схема
3 Особенности установки

Основные моменты

Выключатель с подсветкой на первый взгляд бывает невозможно отличить от типового выключателя, к использованию которого привыкли многие. Ключевая особенность такого оборудования — наличие специального индикатора. Примечательно, что такой индикатор практически не потребляет энергию — он запускается в работу только в условиях темноты.

Выключать с подсветкой: устройство

Как работает оборудование с подсветкой:

Световой источник — светодиод или обычная неоновая лампа, подсоединенная к контактам
В выключенном состоянии оборудование питается от накаливания лампы с невысокими показателями сопротивления
Лампа запускается в работу в условиях невысокого напряжения и низких показателей токовой силы.

Важно: для того, чтобы снизить показатели напряжения в схеме, применяются резисторы с ограничением тока.

Схема

У выключателей с подсветкой схема подключения является достаточно простой и понятной. Ее принципы таковы:

В условиях разомкнутых контактов ток сначала проводится через сопротивление, затем — через лампу, а после этого он переходит на ноль
Максимум напряжения направляется на неоновую лампу, так как показатели сопротивления лампы накаливания являются невысокими, если сравнивать их с показателями светового индикаторы выключателя
Контакты замыкаются, затем замыкаются и цепи, после чего неоновая лампа отсоединяется от схемы и перестает работать.

Важно: если лампы в конструкции светильника нет, либо она перегорела, световой индикатор функционировать не будет — по причины обрыва цепи питания.

Последовательность действий в рамках реализации такой схемы будет следующей:

Схема подключения выключателя с подсветкой

Осветительная цепь дезактивируется, то есть, обесточивается — в целях безопасности рекомендуется тщательно проверить факт отсутствия тока, используя для этого такое оборудование, как мультиметр или обычный пробник

В стене делается проем для установки и фиксации коробки оборудования. Если осуществляется замена выключателей, то предыдущее оборудования демонтируется
Из конструкции выключателя убирается клавиша, после чего можно приступать к подключению необходимых проводов
Световые индикаторы подсоединяются параллельно с имеющимися кабелями
Основной корпус оборудования фиксируется в коробке винтами
Завершающий этап — активация сети, также необходимо протестировать выключатель, оценить яркость его подсветки, функционирование осветительной сети.

Особенности установки

Подключение выключателя с подсветкой, как и его установка, не представляет особой сложности. Что касается установки, то рекомендуется придерживаться следующих рекомендаций:

Выключатели устанавливаются на участки, где обычно располагаются типовые выключатели
Если имеется проводка, то ее имеет смысл подсоединять к контактам параллельно, вместе с проводами силового типа.

Многое зависит от типа лампы, с которыми планируется использовать выключатель. Важно отметить, что далеко не во всех комбинациях оборудование способно функционировать в нормальном режиме.

Установка выключателя с подсветкой

Оптимальный вариант — галогенные лампы, лампы накаливания
Выключатель с подсветкой для светодиодных ламп, люминесцентных ламп, в конструкции которых предусмотрены устройства запуска и регулирования — не самый удачный вариант. Есть риск того, что лампы после отключения будут светиться в темноте или начнут мерцать.

Выключатель с подсветкой: основные характеристики

Выключатель с подсветкой представляет собой электрическое устройство управления, позволяющее устанавливать или прерывать электрическую непрерывность в электрической цепи. В отличие от светового индикатора, функция которого заключается в внешнем отображении определенного состояния приложения, на котором оно установлено, переключатель позволяет оператору вмешиваться непосредственно в приложение и изменять его состояние, например, путем размыкания и замыкания определенной цепи.

Речь идет о выключателе с подсветкой или, в более общем смысле, об элементе управления с подсветкой, когда внутрь него вставляется источник света, который затем регулируется в зависимости от типа применения путем включения или выключения. Например, в случае выключателя с подсветкой и маркировкой 0-I на кнопке источник света обычно конфигурируется таким образом, что он загорается, когда кнопка переключателя находится в положении I, сигнализируя о том, что машина просто включена или работает, и что свет гаснет, когда переключатель установлен в положение 0, сигнализируя о том, что машина выключена.

Хотите узнать больше о продуктах световой сигнализации SLIM? Нажмите на кнопку ниже, чтобы загрузить бесплатную версию SLIM S.r.l. каталог продукции.

В этой статье мы говорим о:

Выключатель с подсветкой для панелей
Выключатель с подсветкой: напряжение
Выключатель с подсветкой и дивертер с подсветкой
Выключатель с подсветкой: схема подключения
SLIM выключатели с подсветкой

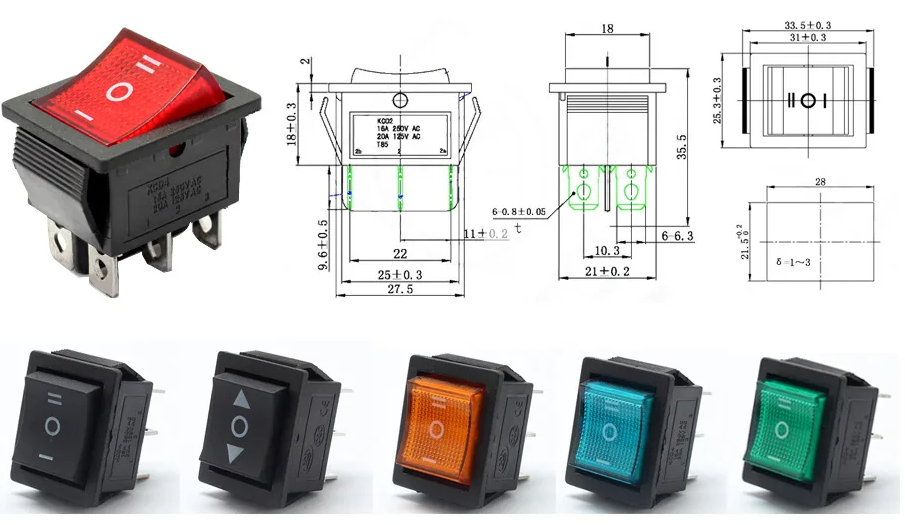

Выключатель с подсветкой для панелей

Выключатели с подсветкой представляют собой устройства, закрепленные на панелях и используемые в различных целях.

Регулятор с подсветкой обычно крепится с помощью самоблокирующейся системы.

Выключатель с подсветкой для панелей состоит в основном из следующих компонентов:

кнопка : может быть разных форм и размеров и может иметь различную маркировку в зависимости от области применения, для которой он предназначен;
пластиковый корпус : содержит внутренние компоненты и используется для правильной сборки на прикладной панели;
внутренние компоненты : тип внутренних компонентов определяется в соответствии с функциями, которые должен выполнять блок управления. Если управление одно- или двухполюсное, эти компоненты включают в себя источник света, который может быть включен или исключен в зависимости от требований проектировщика готового продукта;
соединение : оно состоит из металлических клемм, которые обеспечивают электрическое соединение между цепью машины и системой управления;

9Аксессуары 0034 : это специальные дополнительные устройства, которые требуются в некоторых приложениях, например, защита кнопки для повышения степени защиты IP переключателя.

Выключатель с подсветкой: напряжение

С точки зрения конструкции устройства управления выбор источников света зависит от того, должен ли выключатель с подсветкой работать при низком, среднем или высоком напряжении.
В зависимости от индивидуальных требований источники света, расположенные в выключателе, могут состоять из светодиода, неоновой/люминесцентной лампы или лампы накаливания. Можно выбрать рабочее напряжение в диапазоне от 2 В до 400 В в зависимости от источника и требуемого типа управления. Доступные модели включают выключатель с подсветкой 12 В и выключатель с подсветкой 220 В; напряжения, которые считаются стандартными, составляют 250 В и 110 В.

Выключатель с подсветкой и дивертер с подсветкой

Существуют различные типы устройств, которые подпадают под категорию управления и могут быть классифицированы как с подсветкой или без подсветки. Выключатели и переключатели включены в эту категорию наряду с кнопками и коммутаторами.

Основное различие между переключателем и коммутатором заключается в функции устройства: переключатель открывает или закрывает одну цепь, а дивертер открывает одну цепь и одновременно замыкает другую.

Выключатель начал свою жизнь как устройство без подсветки, но также используется в версии с подсветкой благодаря использованию источника для индикации состояния конкретного устройства, обычно сигнализирующего о его включении. Однако редко можно найти дивертер с подсветкой. На самом деле это устройство редко используется в версии с подсветкой, потому что в том или ином положении прибор всегда работает, даже если в разных режимах.

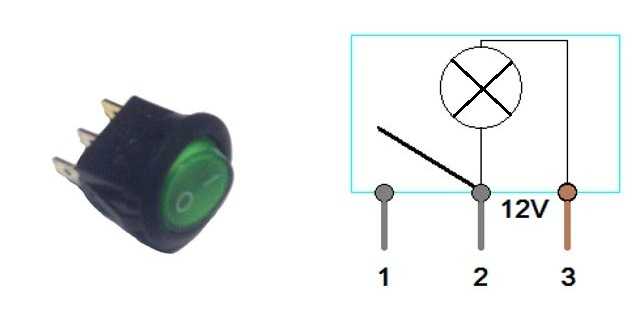

Выключатель с подсветкой: схема подключения

В зависимости от результата, которого вы хотите достичь, необходимо выбрать правильный тип управления. Необходимо различать однополюсный выключатель, двухполюсный выключатель с подсветкой и трехполюсный выключатель с подсветкой.

Однополюсный выключатель представляет собой устройство, прерывающее один полюс или фазу электрического соединения. С другой стороны, двухполюсный выключатель представляет собой устройство, которое прерывает подачу питания на оба полюса цепи, называемые фазой и нейтралью. Двухполюсный выключатель с подсветкой легко распознать благодаря типичной маркировке 0/I, которая с помощью 0 указывает на прекращение подачи электрического тока, а с помощью I указывает на полюс, с которого начинается поток.

Каждый из вышеперечисленных типов (в одно- или двухполюсном исполнении, с подсветкой и без подсветки) имеет определенную электрическую схему.

Выключатели SLIM с подсветкой

В обширном предложении продуктов SLIM вы также найдете широкий выбор элементов управления.
В зависимости от условий работы приложения SLIM предлагает различные модели выключателей с подсветкой с возможностью выбора между одно- и двухполюсным расположением.

Чтобы дополнить предложение компонентов, доступных для клиента, SLIM также предоставляет возможность персонализировать этот продукт по сравнению со стандартными моделями в каталоге.
Можно запросить защитный экран, например, поместить над кнопкой для обеспечения более высокой степени защиты, или можно запросить нанесение специальной маркировки на кнопки, чтобы избежать необходимости их доработки перед их вставкой на панель готового продукта. .

Если вы ищете выключатель с подсветкой для вашего приложения, нажмите на кнопку ниже и свяжитесь с нами, эксперт SLIM будет рядом, чтобы помочь вам выбрать лучший продукт световой сигнализации для ваших нужд.
